BELANGRIJK Als u winterbanden ge-
bruikt waarvan de maximum toegestane
snelheid lager is dan de topsnelheid van de
auto (met een marge van 5%), dan dient u
in het interieur van de auto een voor de
bestuurder duidelijk zichtbaar waarschu-
wingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die win-
terbanden wordt gereden (overeenkom-
stig de EU-normen).
Monteer op alle vier de wielen dezelfde
banden (zelfde merk en profieldiepte)
voor meer veiligheid tijdens het rijden en
remmen en voor een betere bestuur-
baarheid.
Keer de draairichting van de banden niet
om.
SNEEUWKETTINGENHet gebruik van sneeuwkettingen is af-
hankelijk van de voorschriften van het land
waar wordt gereden.
De sneeuwkettingen mogen alleen op de
voorwielen gemonteerd worden (aange-
dreven wielen). Wij raden u het gebruik
aan van sneeuwkettingen uit het Fiat Li-
neaccessori-programma.
Controleer na enkele tientallen meters rij-
den of de kettingen nog goed gespannen
zijn.
BELANGRIJK Geef bij gemonteerde
sneeuwkettingen voorzichtig gas om het
doorslippen van de aangedreven wielen te
voorkomen of zoveel mogelijk te beper-
ken. Hierdoor wordt het breken van de
kettingen voorkomen en daarmee be-
schadiging van de carrosserie en de me-
chanische onderdelen.
WINTERBANDENGebruik winterbanden die dezelfde maat
hebben als de standaard geleverde banden.
Het Fiat Servicenetwerk kan u adviseren
welke band het meest geschikt is voor het
doel waarvoor u deze wilt gebruiken.
De specifieke eigenschappen van winter-
banden verminderen aanzienlijk als de pro-
fieldiepte minder is dan 4 mm. In dat ge-
val is het veiliger ze te vervangen.
Door de specifieke eigenschappen van
winterbanden zijn de prestaties onder
niet-winterse omstandigheden of wanneer
er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard
gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden
waarvoor ze zijn goedgekeurd.
Bij winterbanden met de in-
dicatie “Q” geldt een maxi-
mum snelheid van 160 km/h; bij win-
terbanden met de indicatie “T” geldt
een maximum snelheid van 190 km/h;
bij winterbanden met de indicatie “H”
geldt een maximum snelheid van 210
km/h. Deze maximum snelheden zijn
in overeenstemming met de huidige
wetgeving.
ATTENTIE!
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 127

128LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN

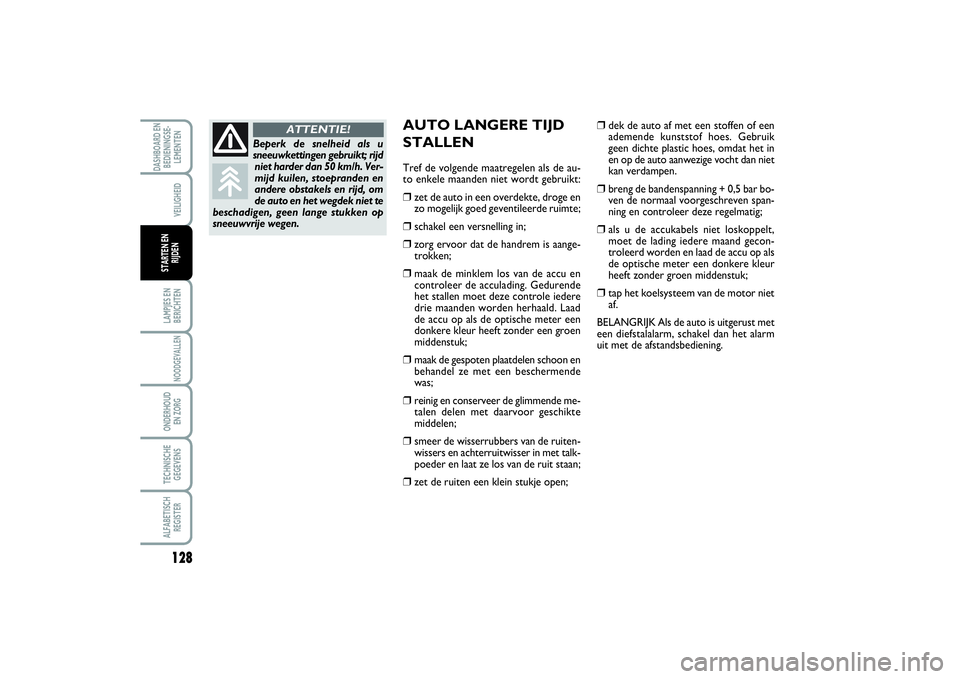

AUTO LANGERE TIJD
STALLENTref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:❒
zet de auto in een overdekte, droge en
zo mogelijk goed geventileerde ruimte;
❒
schakel een versnelling in;
❒
zorg ervoor dat de handrem is aange-
trokken;
❒
maak de minklem los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iedere
drie maanden worden herhaald. Laad
de accu op als de optische meter een
donkere kleur heeft zonder een groen
middenstuk;
❒
maak de gespoten plaatdelen schoon en
behandel ze met een beschermende
was;
❒
reinig en conserveer de glimmende me-
talen delen met daarvoor geschikte
middelen;
❒
smeer de wisserrubbers van de ruiten-
wissers en achterruitwisser in met talk-
poeder en laat ze los van de ruit staan;
❒
zet de ruiten een klein stukje open;
❒
dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan niet
kan verdampen.
❒
breng de bandenspanning + 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒
als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden en laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒
tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt; rijd
niet harder dan 50 km/h. Ver-
mijd kuilen, stoepranden en
andere obstakels en rijd, om
de auto en het wegdek niet te
beschadigen, geen lange stukken op
sneeuwvrije wegen.
ATTENTIE!
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 128

129
NOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN............................................ 130
TE LAAG REMVLOEISTOFNIVEAU................................. 130
AANGETROKKEN HANDREM........................................ 130
STORING AIRBAG ............................................................... 131
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 131
ACCU WORDT NIET VOLDOENDE
OPGELADEN......................................................................... 132
TE LAGE MOTOROLIEDRUK/TE HOGE
MOTOROLIETEMPERATUUR .......................................... 132
STORING ELEKTRISCHE STUURBEKRACHTIGING 133
NIET GOED GESLOTEN PORTIEREN............................ 133
NIET OMGELEGDE VEILIGHEIDSGORDELS............... 134
STORING EBD ...................................................................... 134
STORING IN INSPUITSYSTEEM....................................... 134
UITGESCHAKELDE AIRBAG PASSAGIERSZIJDE ......... 134
STORING ABS ....................................................................... 135
STOP ........................................................................................ 135
BRANDSTOFRESERVE........................................................ 135
MISTACHTERLICHTEN...................................................... 136
ALGEMENE STORINGSMELDING................................... 136
STORING ESC ...................................................................... 136STORING iTPMS .................................................................. 136
VERSLETEN REMBLOKKEN.............................................. 137
DIMLICHT.............................................................................. 137
MISTLAMPEN VOOR.......................................................... 137
ACHTERWIELOPHANGING MET LUCHTVERING ... 137
RICHTINGAANWIJZER LINKS........................................ 137
RICHTINGAANWIJZER RECHTS.................................... 137
GROOTLICHT....................................................................... 137
CRUISE-CONTROL ............................................................ 138
SNELHEIDSBEGRENZER.................................................... 138
VOORGLOEI-INSTALLATIE............................................... 138
WATER IN BRANDSTOFFILTER....................................... 138
GEPROGRAMMEERD ONDERHOUD........................... 138
L L
A A
M M
P P
J J
E E
S S

E E
N N

B B
E E
R R
I I
C C
H H
T T
E E
N N
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 129

130NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTENALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er
bij bepaalde uitvoeringen ook een bijbe-
horende melding op het instrumentenpa-
neel en/of klinkt een geluidssignaal. Deze
meldingen zijn beknopt en uit voorzorg
en moeten als een aanvulling worden ge-
zien en niet als alternatief voor de infor-
matie in dit instructieboekje. Wij raden u
daarom aan dit instructieboekje goed door
te lezen. Houdt u bij een storing altijd
aan de aanwijzingen die in dit hoofd-
stuk beschreven worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstigesto-
ringen en minder ernstige storingen.
De ernstigestoringen worden langdurig
“cyclisch” herhaald.De minder ernstigestoringen worden ge-
durende een kortere tijd “cyclisch” herhaald.
TE LAAG
REMVLOEISTOFNIVEAU
(rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
x
Als het lampje
x
tijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij en-
kele uitvoeringen ook een akoestisch sig-
naal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken. MELDINGEN EN LAMPJES OP HET INSTRUMENTENPANEEL
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 130

131
NOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN

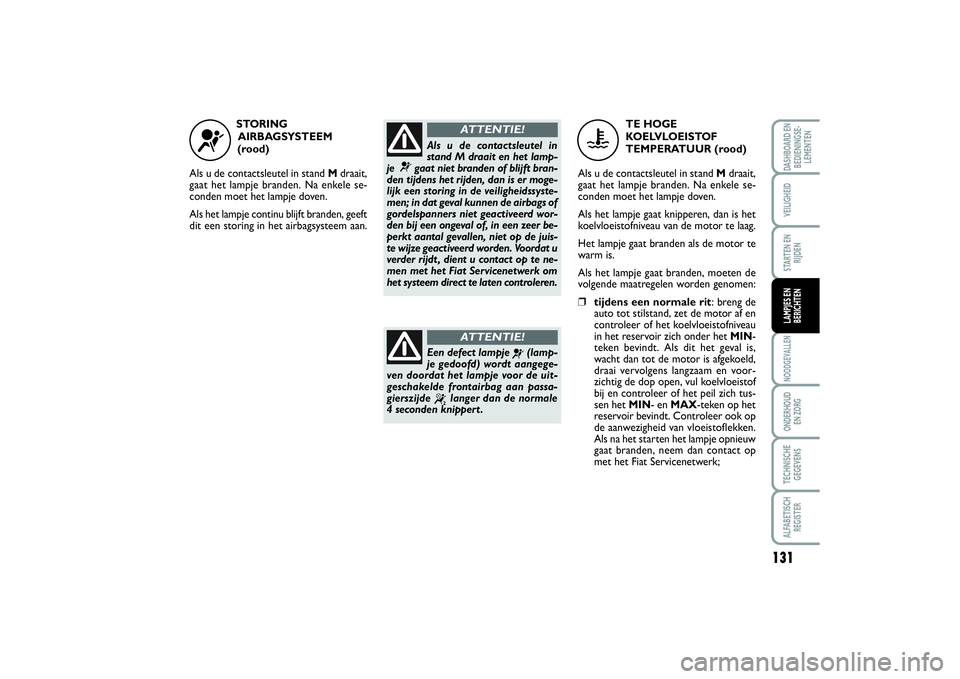

STORING
AIRBAGSYSTEEM
(rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Als het lampje continu blijft branden, geeft
dit een storing in het airbagsysteem aan.
¬
Als u de contactsleutel in
stand M draait en het lamp-
je
¬
gaat niet branden of blijft bran-
den tijdens het rijden, dan is er moge-
lijk een storing in de veiligheidssyste-
men; in dat geval kunnen de airbags of
gordelspanners niet geactiveerd wor-
den bij een ongeval of, in een zeer be-
perkt aantal gevallen, niet op de juis-
te wijze geactiveerd worden. Voordat u
verder rijdt , dient u contact op te ne-
men met het Fiat Servicenetwerk om
het systeem direct te laten controleren.
ATTENTIE!
Een defect lampje
¬
(lamp-
je gedoofd) wordt aangege-
ven doordat het lampje voor de uit-
geschakelde frontairbag aan passa-
gierszijde
“
langer dan de normale
4 seconden knippert .ATTENTIE!
TE HOGE
KOELVLOEISTOF
TEMPERATUUR (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Als het lampje gaat knipperen, dan is het
koelvloeistofniveau van de motor te laag.
Het lampje gaat branden als de motor te
warm is.
Als het lampje gaat branden, moeten de
volgende maatregelen worden genomen:
❒tijdens een normale rit: breng de
auto tot stilstand, zet de motor af en
controleer of het koelvloeistofniveau
in het reservoir zich onder het MIN-
teken bevindt. Als dit het geval is,
wacht dan tot de motor is afgekoeld,
draai vervolgens langzaam en voor-
zichtig de dop open, vul koelvloeistof
bij en controleer of het peil zich tus-
sen het MIN- en MAX-teken op het
reservoir bevindt. Controleer ook op
de aanwezigheid van vloeistoflekken.
Als na het starten het lampje opnieuw
gaat branden, neem dan contact op
met het Fiat Servicenetwerk;
u
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 131

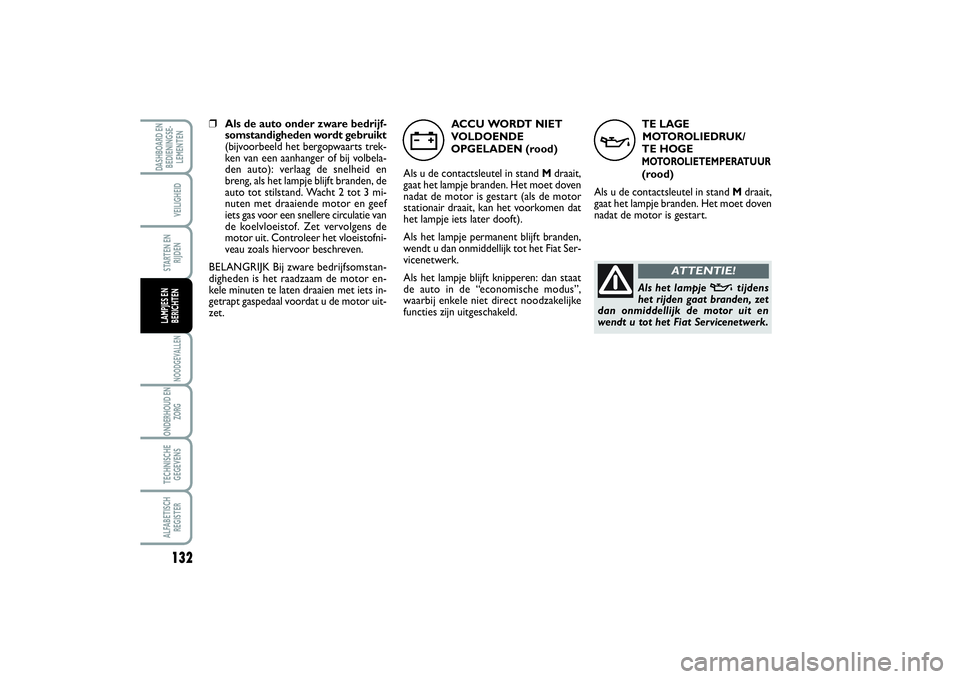

132NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
TE LAGE
MOTOROLIEDRUK/
TE HOGEMOTOROLIETEMPERATUUR(rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Het moet doven
nadat de motor is gestart.
v
Als het lampje
v
tijdens
het rijden gaat branden, zet
dan onmiddellijk de motor uit en
wendt u tot het Fiat Servicenetwerk.
ATTENTIE!
❒Als de auto onder zware bedrijf-
somstandigheden wordt gebruikt
(bijvoorbeeld het bergopwaarts trek-
ken van een aanhanger of bij volbela-
den auto): verlaag de snelheid en
breng, als het lampje blijft branden, de
auto tot stilstand. Wacht 2 tot 3 mi-
nuten met draaiende motor en geef
iets gas voor een snellere circulatie van
de koelvloeistof. Zet vervolgens de
motor uit. Controleer het vloeistofni-
veau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstan-
digheden is het raadzaam de motor en-
kele minuten te laten draaien met iets in-
getrapt gaspedaal voordat u de motor uit-
zet.ACCU WORDT NIET
VOLDOENDE
OPGELADEN (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Het moet doven
nadat de motor is gestart (als de motor
stationair draait, kan het voorkomen dat
het lampje iets later dooft).
Als het lampje permanent blijft branden,
wendt u dan onmiddellijk tot het Fiat Ser-
vicenetwerk.
Als het lampje blijft knipperen: dan staat
de auto in de “economische modus”,
waarbij enkele niet direct noodzakelijke
functies zijn uitgeschakeld.
w
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 132

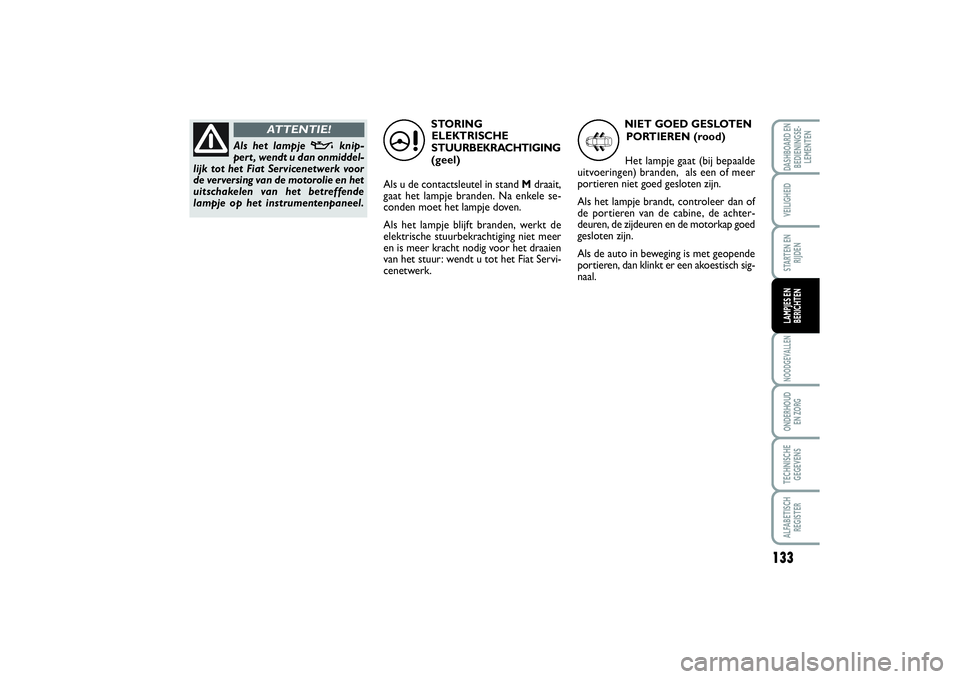

133
NOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
STORING
ELEKTRISCHE
STUURBEKRACHTIGING
(geel)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Als het lampje blijft branden, werkt de
elektrische stuurbekrachtiging niet meer
en is meer kracht nodig voor het draaien
van het stuur: wendt u tot het Fiat Servi-
cenetwerk.
Als het lampje
v
knip-
pert , wendt u dan onmiddel-
lijk tot het Fiat Servicenetwerk voor
de verversing van de motorolie en het
uitschakelen van het betreffende
lampje op het instrumentenpaneel.
ATTENTIE!
»
NIET GOED GESLOTEN
PORTIEREN (rood)
Het lampje gaat (bij bepaalde
uitvoeringen) branden, als een of meer
portieren niet goed gesloten zijn.
Als het lampje brandt, controleer dan of
de portieren van de cabine, de achter-
deuren, de zijdeuren en de motorkap goed
gesloten zijn.
Als de auto in beweging is met geopende
portieren, dan klinkt er een akoestisch sig-
naal.
9
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 133

134NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
STORING EBD
(rood)
(geel)
Als tegelijkertijd de lampjes
x
en
>
gaan
branden bij draaiende motor, dan geeft dit
een storing in de EBD aan of is dit systeem
niet beschikbaar; in dat geval kunnen tij-
dens krachtig remmen de achterwielen
snel blokkeren, waardoor de auto kan gaan
slippen. Rijd zeer voorzichtig naar de
dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren.
x
>
NIET OMGELEGDE
VEILIGHEIDSGORDELS(rood)
Het lampje op het instrumentenpaneel gaat
continu branden als bij stilstaande auto de
veiligheidsgordel aan bestuurderszijde niet
goed is omgelegd. Als de auto rijdt en de
veiligheidsgordels voor zijn niet goed om-
gelegd, dan gaat het lampje knipperen en
klinkt tegelijkertijd een akoestisch signaal
(zoemer). Op enkele uitvoeringen kan bo-
ven de binnenspiegel een display aanwezig
zijn. Dit display geeft door middel van twee
lampjes aan als de veiligheidsgordel aan be-
stuurders- of passagierszijde niet is omge-
legd.
<
STORING IN
INSPUITSYSTEEM
(geel)
Als u onder normale omstandigheden
de contactsleutel in stand Mdraait, gaat
het lampje branden. Het lampje moet
uitgaan als de motor is gestart.
Als het lampje blijft branden of tijdens het
rijden gaat branden, dan duidt dit op een
storing in het inspuitsysteem. Dit kan tot
gevolg hebben dat de prestaties vermin-
deren, de auto slechter gaat rijden en het
brandstofverbruik toeneemt.
U kunt onder deze omstandigheden door-
rijden zonder te veel van de motor te ei-
sen of met hoge snelheid te rijden. Wendt
u in dit geval zo snel mogelijk tot het Fiat
Servicenetwerk.
U
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 134

135
NOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
STOP (rood)
Dit lampje gaat branden gelijk-
tijdig met een willekeurig ander
waarschuwingslampjeSTORING ABS (geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje bran-
den. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u
zo snel mogelijk tot het Fiat Servicenet-
werk.
>
“
AIRBAG
PASSAGIERSZIJDE
UITGESCHAKELD
(geel)
Het lampje “
brandt als de frontairbag
aan passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan pas-
sagierszijde de contactsleutel in stand M
draait, gaat het lampje
“
ongeveer 4 se-
conden branden en vervolgens 4 secon-
den knipperen. Hierna moet het lampje
doven.
Het lampje
“
geeft boven-
dien eventuele storingen van
het lampje
¬
aan. Dit wordt weer-
gegeven met een knipperend lampje
“
, ook als de 4 seconden al zijn ver-
streken. In dit geval kan het lampje
¬
geen storingen in de airbag-/gordel-
spannersystemen aangeven. Voordat
u verder rijdt , dient u contact op te
nemen met het Fiat Servicenetwerk
om het systeem direct te laten con-
troleren.
ATTENTIE!
STOP
Als dit lampje brandt : stop de
auto op een veilige plaats,
verwijder de sleutel uit het contactslot
en wendt u tot het Fiat Servicenetwerk.
ATTENTIE!
K
BRANDSTOFRESERVE
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje brandt, tank dan zo snel
mogelijk.
BELANGRIJK Als het lampje knippert, dan
is er een storing in het systeem. Wendt u
in dit geval tot het Fiat Servicenetwerk om
het systeem te laten controleren.
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 135

136NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de
mistachterlichten worden ingeschakeld.
4
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat knipperen als er een niet
ernstige storing wordt gevonden. Het gaat
constant branden bij een ernstige storing.
In alle gevallen verschijnt er een melding
op het display.
Afhankelijk van de ernst van de storing, ra-
den wij u contact op te nemen met het
Fiat Servicenetwerk.
Als het niveau van het brandstofadditief
voor het roetfilter (uitvoeringen met DPF
roetfilter) het minimum niveau bereikt: het
lampje gaat branden, er klinkt een akoe-
stisch signaal en er verschijnt een melding
op het display. Wendt u tot het Fiat Ser-
vicenetwerk.
è
STORING ESC
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje knippert, dan slippen de
wielen door. In dit geval past het systeem
de aandrijving aan, waardoor de koerssta-
biliteit van de auto wordt verbeterd. Als
het lampje continu brandt (lampje op de
knop ESC OFF gedoofd), dan is er een
storing in het systeem. In dit geval moet
de bandenspanning worden gecontroleerd
en/of contact worden opgenomen met het
Fiat Servicenetwerk. Als het lampje con-
tinu brandt (lampje op de knop ESC OFF
brandt), dan is het systeem uitgeschakeld.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESC in werking is getreden.
STORING iTPMS
(geel)
Storing iTPMS
Te lage bandenspanning
Het waarschuwingslampje
n
gaat bran-
den en er verschijnt een speciaal bericht
op het display, om aan te geven dat de
bandenspanning lager is dan de aanbevo-
len waarde en/of dat de band langzaam
spanning verliest. Onder deze omstandig-
heden kunnen de optimale levensduur van
de banden en het benzineverbruik niet ge-
garandeerd worden.
Het alarm blijft actief tot de betreffende
band wordt opgepompt, gerepareerd of
vervangen.
Storing iTPMS
Wanneer er een storing in het iT.P.M.S.
wordt gedetecteerd, gaat het waarschu-
wingslampje
n
branden en vervolgens
knipperen, gaat ook het waarschuwings-
lampje
è
branden en wordt er boven-
dien een speciaal bericht weergegeven.
In dat geval, is de bewaking van de ban-
denspanning niet langer gegarandeerd.
Neem contact op met het Fiat Service-
netwerk om het systeem te laten contro-
leren of, na een lekke band, monteer een
band voorzien van sensor op de oor-
spronkelijke velg.
n
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 136
