FIAT SCUDO 2015 Instructieboek (in Dutch)

67
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 75
F0P0066m
fig. 74
F0P0065m
fig. 76/a
F0P0067m

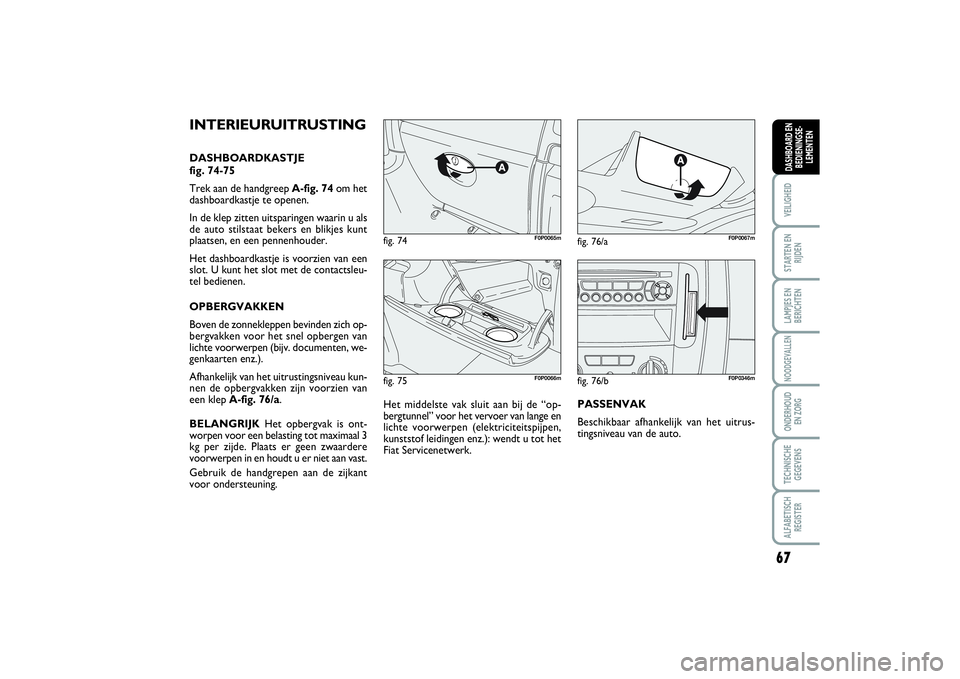

INTERIEURUITRUSTINGDASHBOARDKASTJE
fig. 74-75
Trek aan de handgreep A-fig. 74om het
dashboardkastje te openen.
In de klep zitten uitsparingen waarin u als
de auto stilstaat bekers en blikjes kunt
plaatsen, en een pennenhouder.
Het dashboardkastje is voorzien van een
slot. U kunt het slot met de contactsleu-
tel bedienen.
OPBERGVAKKEN
Boven de zonnekleppen bevinden zich op-
bergvakken voor het snel opbergen van
lichte voorwerpen (bijv. documenten, we-
genkaarten enz.).
Afhankelijk van het uitrustingsniveau kun-
nen de opbergvakken zijn voorzien van
een klep A-fig. 76/a.
BELANGRIJKHet opbergvak is ont-
worpen voor een belasting tot maximaal 3
kg per zijde. Plaats er geen zwaardere
voorwerpen in en houdt u er niet aan vast.
Gebruik de handgrepen aan de zijkant
voor ondersteuning.
fig. 76/b
F0P0346m
PASSENVAK
Beschikbaar afhankelijk van het uitrus-
tingsniveau van de auto. Het middelste vak sluit aan bij de “op-
bergtunnel” voor het vervoer van lange en
lichte voorwerpen (elektriciteitspijpen,
kunststof leidingen enz.): wendt u tot het
Fiat Servicenetwerk.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 67

68VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

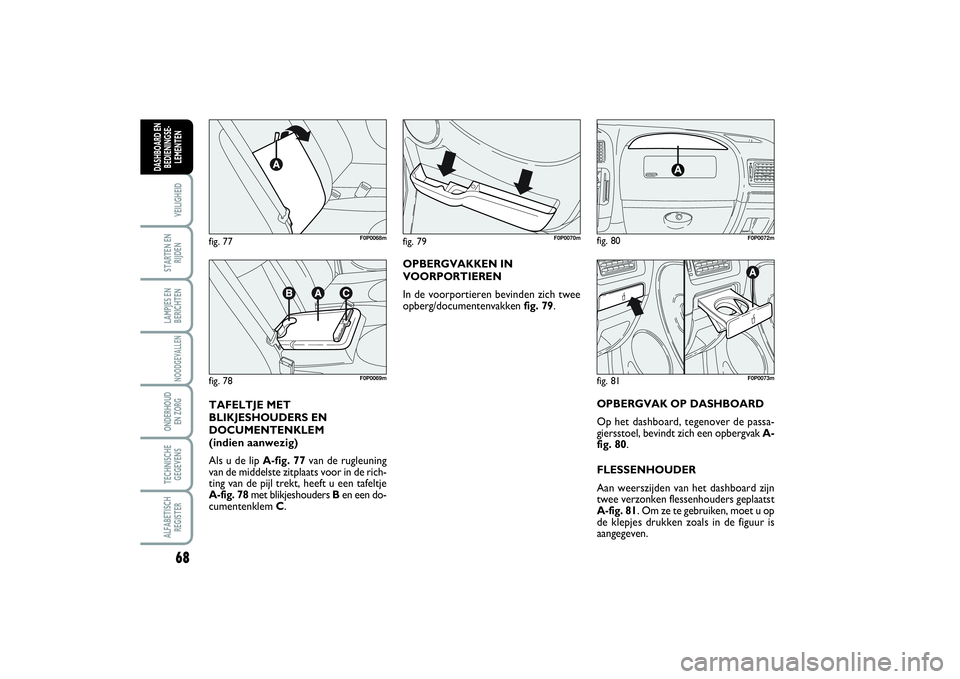

OPBERGVAKKEN IN
VOORPORTIEREN
In de voorportieren bevinden zich twee
opberg/documentenvakken fig. 79.
OPBERGVAK OP DASHBOARD
Op het dashboard, tegenover de passa-
giersstoel, bevindt zich een opbergvak A-
fig. 80.
FLESSENHOUDER
Aan weerszijden van het dashboard zijn
twee verzonken flessenhouders geplaatst
A-fig. 81. Om ze te gebruiken, moet u op
de klepjes drukken zoals in de figuur is
aangegeven.
fig. 77
F0P0068m
fig. 78
F0P0069m
fig. 80
F0P0072m
fig. 79
F0P0070m
TAFELTJE MET
BLIKJESHOUDERS EN
DOCUMENTENKLEM
(indien aanwezig)
Als u de lip A-fig. 77van de rugleuning
van de middelste zitplaats voor in de rich-
ting van de pijl trekt, heeft u een tafeltje
A-fig. 78met blikjeshouders Ben een do-
cumentenklem C.
fig. 81
F0P0073m
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 68

69
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

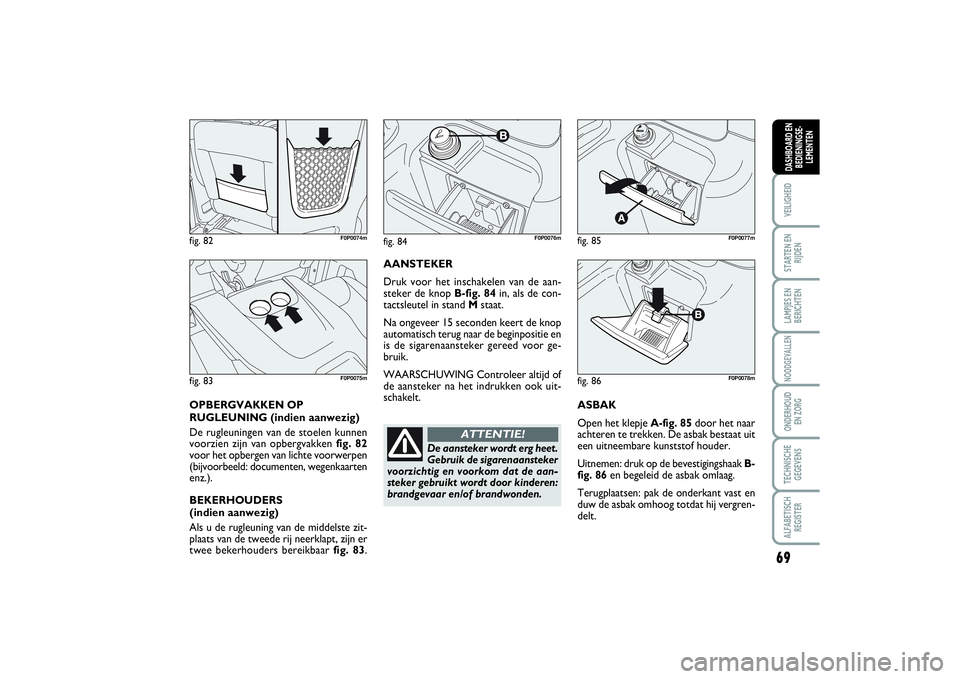

ASBAK
Open het klepje A-fig. 85door het naar
achteren te trekken. De asbak bestaat uit
een uitneembare kunststof houder.
Uitnemen: druk op de bevestigingshaak B-
fig. 86en begeleid de asbak omlaag.
Terugplaatsen: pak de onderkant vast en
duw de asbak omhoog totdat hij vergren-
delt.fig. 85
F0P0077m
fig. 86
F0P0078m
fig. 84
F0P0076m
De aansteker wordt erg heet.
Gebruik de sigarenaansteker
voorzichtig en voorkom dat de aan-
steker gebruikt wordt door kinderen:
brandgevaar en/of brandwonden.
ATTENTIE!
AANSTEKER
Druk voor het inschakelen van de aan-
steker de knop B-fig. 84in, als de con-
tactsleutel in stand Mstaat.
Na ongeveer 15 seconden keert de knop
automatisch terug naar de beginpositie en
is de sigarenaansteker gereed voor ge-
bruik.
WAARSCHUWING Controleer altijd of
de aansteker na het indrukken ook uit-
schakelt.
fig. 82
F0P0074m
fig. 83
F0P0075m
OPBERGVAKKEN OP
RUGLEUNING (indien aanwezig)
De rugleuningen van de stoelen kunnen
voorzien zijn van opbergvakken fig. 82
voor het opbergen van lichte voorwerpen
(bijvoorbeeld: documenten, wegenkaarten
enz.).
BEKERHOUDERS
(indien aanwezig)
Als u de rugleuning van de middelste zit-
plaats van de tweede rij neerklapt, zijn er
twee bekerhouders bereikbaar fig. 83.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 69

70VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

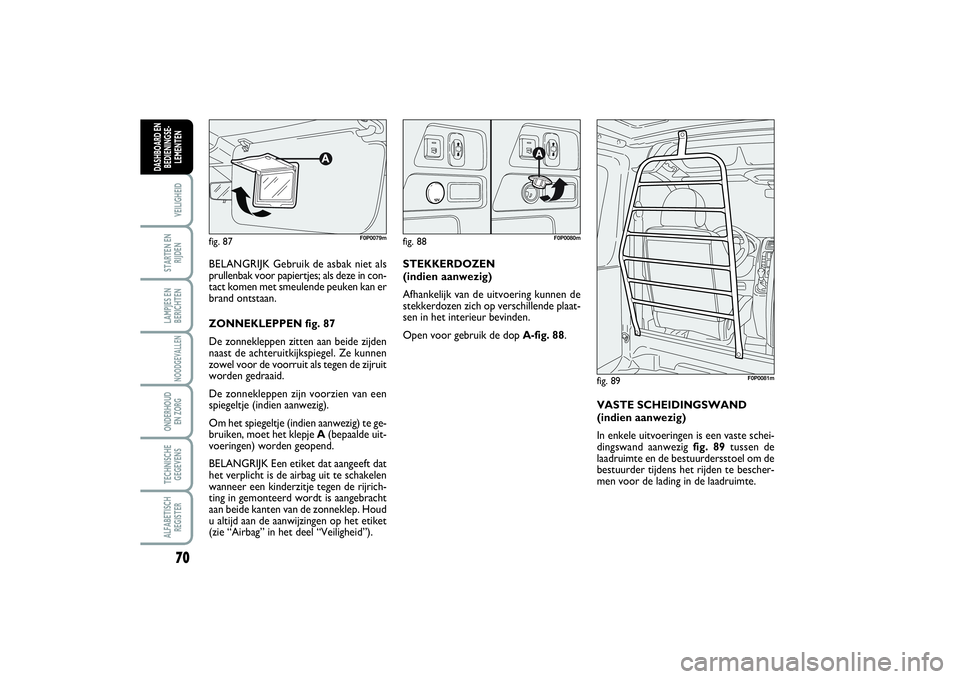

BELANGRIJK Gebruik de asbak niet als
prullenbak voor papiertjes; als deze in con-
tact komen met smeulende peuken kan er
brand ontstaan.
ZONNEKLEPPEN fig. 87
De zonnekleppen zitten aan beide zijden
naast de achteruitkijkspiegel. Ze kunnen
zowel voor de voorruit als tegen de zijruit
worden gedraaid.
De zonnekleppen zijn voorzien van een
spiegeltje (indien aanwezig).
Om het spiegeltje (indien aanwezig) te ge-
bruiken, moet het klepje A(bepaalde uit-
voeringen) worden geopend.
BELANGRIJK Een etiket dat aangeeft dat
het verplicht is de airbag uit te schakelen
wanneer een kinderzitje tegen de rijrich-
ting in gemonteerd wordt is aangebracht
aan beide kanten van de zonneklep. Houd
u altijd aan de aanwijzingen op het etiket
(zie “Airbag” in het deel “Veiligheid”).fig. 87
F0P0079m
fig. 88
F0P0080m
fig. 89
F0P0081m
STEKKERDOZEN
(indien aanwezig)
Afhankelijk van de uitvoering kunnen de
stekkerdozen zich op verschillende plaat-
sen in het interieur bevinden.
Open voor gebruik de dop A-fig. 88.
VASTE SCHEIDINGSWAND
(indien aanwezig)
In enkele uitvoeringen is een vaste schei-
dingswand aanwezig fig. 89tussen de
laadruimte en de bestuurdersstoel om de
bestuurder tijdens het rijden te bescher-
men voor de lading in de laadruimte.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 70

71
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Open de linker zijschuifdeur
niet tijdens het tanken, omdat
hierdoor het tankluikje be-
schadigd kan raken.
PORTIERENOPENEN/SLUITEN MET DE
HAND
fig. 91
F0P0083m
fig. 90
F0P0082m
Open een portier alleen
wanneer de omstandighe-
den hiervoor veilig zijn.
ATTENTIE!
Voorportieren fig. 90
Bij het openen van de portieren en bij uit-
genomen sleutel, hoort u een akoestisch
signaal als de buitenverlichting nog brandt.
Het akoestische signaal stopt als u de ver-
lichting uitschakelt, de portieren sluit of
als u de motor start.
Bij het openen van een van de voorpor-
tieren en met de contactsleutel in het con-
tactslot, hoort u een akoestisch signaal als
een van de twee portieren niet goed ge-
sloten is; tegelijkertijd gaat het lampje
9
op het instrumentenpaneel branden.
Het slot ontgrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel linksom.
Het slot vergrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel rechtsom.Zijschuifdeuren
In geheel geopende stand worden de zij-
schuifdeuren door een vangmechanisme
opengehouden: om de deur te vergrende-
len, moet u de deur tegen de aanslag druk-
ken; om de deur te ontgrendelen moet u
de deur krachtig naar voren trekken.
Zorg er in ieder geval voor dat de geo-
pende deur op de juiste wijze is vastge-
haakt aan het vangmechanisme.
Het slot ontgrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel linksom.
Het slot vergrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel rechtsom.De zijschuifdeuren kunnen zijn voorzien
van ruiten (indien van toepassing).
De ruiten kunnen vanuit het interieur ge-
opend worden. Om de ruiten te openen,
moet u de twee nokken A-fig. 91naar el-
kaar toe drukken en de ruit openschuiven
terwijl u de nokken ingedrukt houdt, tot-
dat de gewenste openingsstand is bereikt.
Als de ruiten geopend zijn, controleer dan
of ze vergrendeld zijn.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 71

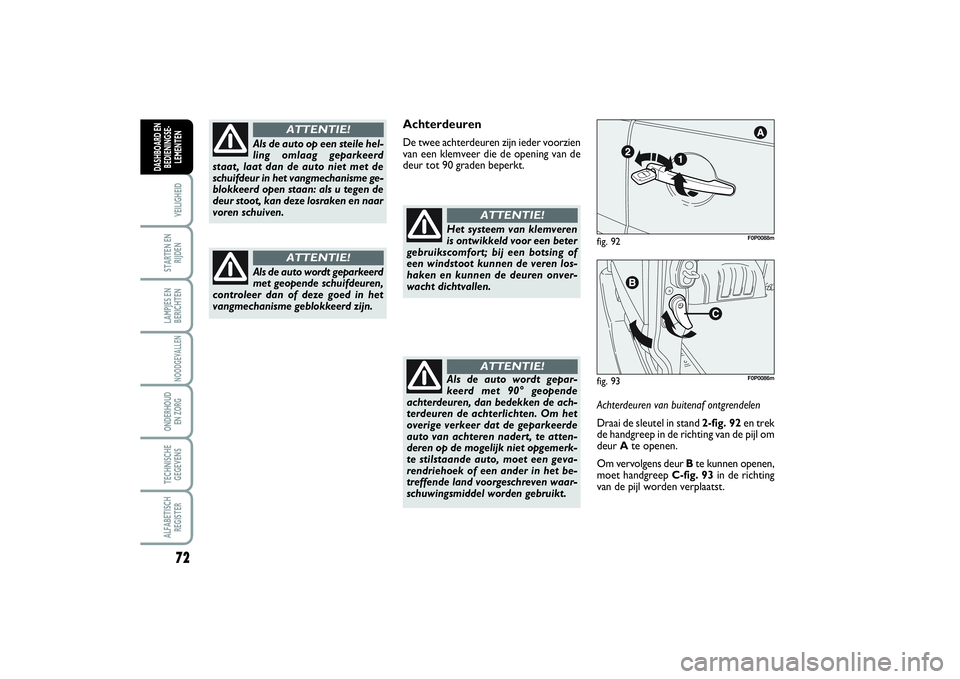

72VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
AchterdeurenDe twee achterdeuren zijn ieder voorzien
van een klemveer die de opening van de
deur tot 90 graden beperkt.
Het systeem van klemveren
is ontwikkeld voor een beter
gebruikscomfort; bij een botsing of
een windstoot kunnen de veren los-
haken en kunnen de deuren onver-
wacht dichtvallen.
ATTENTIE!
fig. 93
F0P0086m
fig. 92
F0P0088m
Achterdeuren van buitenaf ontgrendelen
Draai de sleutel in stand 2-fig. 92 en trek
de handgreep in de richting van de pijl om
deur Ate openen.
Om vervolgens deur Bte kunnen openen,
moet handgreep C-fig. 93in de richting
van de pijl worden verplaatst. Als de auto wordt gepar-
keerd met 90° geopende
achterdeuren, dan bedekken de ach-
terdeuren de achterlichten. Om het
overige verkeer dat de geparkeerde
auto van achteren nadert, te atten-
deren op de mogelijk niet opgemerk-
te stilstaande auto, moet een geva-
rendriehoek of een ander in het be-
treffende land voorgeschreven waar-
schuwingsmiddel worden gebruikt.
ATTENTIE!
Als de auto op een steile hel-
ling omlaag geparkeerd
staat, laat dan de auto niet met de
schuifdeur in het vangmechanisme ge-
blokkeerd open staan: als u tegen de
deur stoot, kan deze losraken en naar
voren schuiven.
ATTENTIE!
Als de auto wordt geparkeerd
met geopende schuifdeuren,
controleer dan of deze goed in het
vangmechanisme geblokkeerd zijn.
ATTENTIE!
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 72

73
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 94
F0P0087m

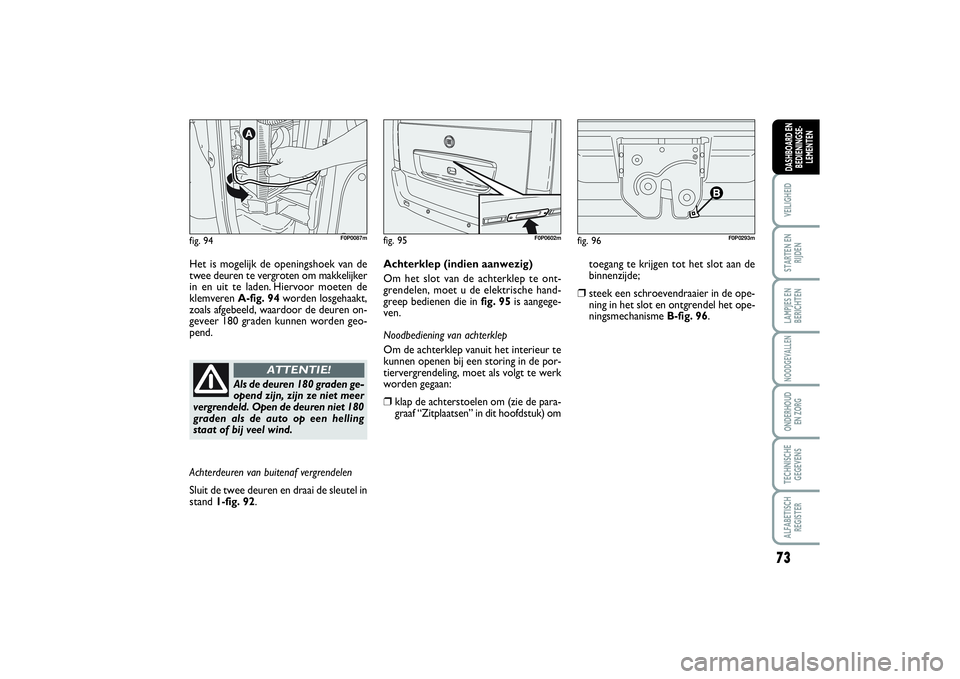

Het is mogelijk de openingshoek van de
twee deuren te vergroten om makkelijker
in en uit te laden. Hiervoor moeten de
klemveren A-fig. 94worden losgehaakt,
zoals afgebeeld, waardoor de deuren on-
geveer 180 graden kunnen worden geo-
pend.
fig. 95
F0P0602m
fig. 96
F0P0293m
Achterklep (indien aanwezig)
Om het slot van de achterklep te ont-
grendelen, moet u de elektrische hand-
greep bedienen die in fig. 95is aangege-
ven.
Noodbediening van achterklep
Om de achterklep vanuit het interieur te
kunnen openen bij een storing in de por-
tiervergrendeling, moet als volgt te werk
worden gegaan:❒
klap de achterstoelen om (zie de para-
graaf “Zitplaatsen” in dit hoofdstuk) omtoegang te krijgen tot het slot aan de
binnenzijde;
❒
steek een schroevendraaier in de ope-
ning in het slot en ontgrendel het ope-
ningsmechanisme B-fig. 96.
Als de deuren 180 graden ge-
opend zijn, zijn ze niet meer
vergrendeld. Open de deuren niet 180
graden als de auto op een helling
staat of bij veel wind.
ATTENTIE!
Achterdeuren van buitenaf vergrendelen
Sluit de twee deuren en draai de sleutel in
stand 1-fig. 92.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 73

74VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 99
F0P00906m

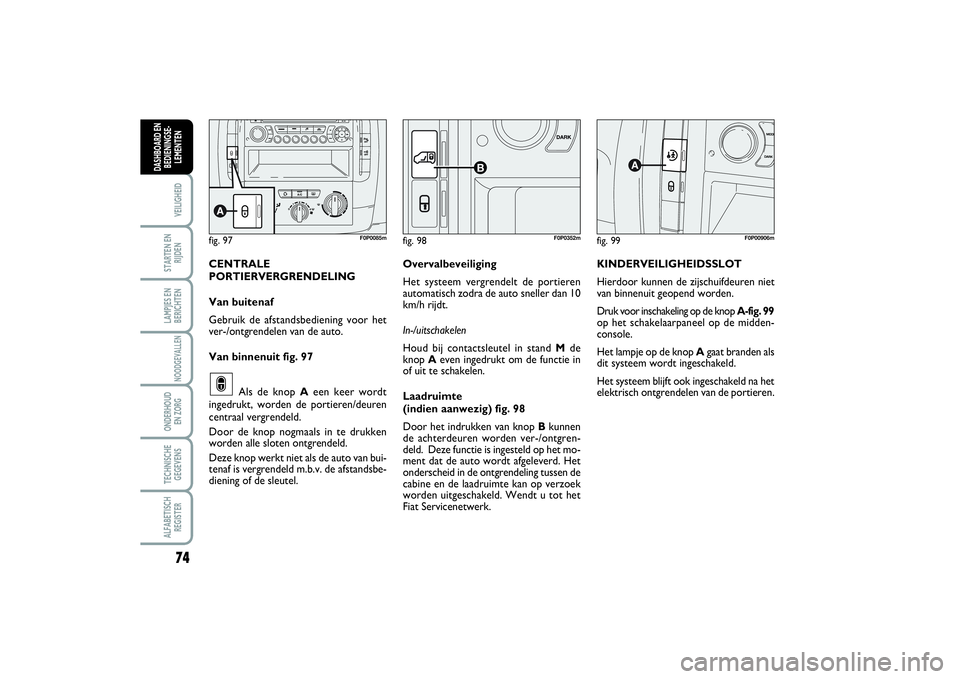

KINDERVEILIGHEIDSSLOT
Hierdoor kunnen de zijschuifdeuren niet
van binnenuit geopend worden.
Druk voor inschakeling op de knop A-fig. 99
op het schakelaarpaneel op de midden-
console.
Het lampje op de knop Agaat branden als
dit systeem wordt ingeschakeld.
Het systeem blijft ook ingeschakeld na het
elektrisch ontgrendelen van de portieren.
fig. 97
F0P0085m
fig. 98
B
F0P0352m
CENTRALE
PORTIERVERGRENDELING
Van buitenaf
Gebruik de afstandsbediening voor het
ver-/ontgrendelen van de auto.
Van binnenuit fig. 97
Als de knop Aeen keer wordt
ingedrukt, worden de portieren/deuren
centraal vergrendeld.
Door de knop nogmaals in te drukken
worden alle sloten ontgrendeld.
Deze knop werkt niet als de auto van bui-
tenaf is vergrendeld m.b.v. de afstandsbe-
diening of de sleutel.∫
Overvalbeveiliging
Het systeem vergrendelt de portieren
automatisch zodra de auto sneller dan 10
km/h rijdt.
In-/uitschakelen
Houd bij contactsleutel in stand Mde
knop Aeven ingedrukt om de functie in
of uit te schakelen.
Laadruimte
(indien aanwezig) fig. 98
Door het indrukken van knop Bkunnen
de achterdeuren worden ver-/ontgren-
deld. Deze functie is ingesteld op het mo-
ment dat de auto wordt afgeleverd. Het
onderscheid in de ontgrendeling tussen de
cabine en de laadruimte kan op verzoek
worden uitgeschakeld. Wendt u tot het
Fiat Servicenetwerk.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 74

75
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Schakel dit systeem altijd in
als u kinderen vervoert.
ATTENTIE!
Controleer nadat u het vei-
ligheidsslot bij beide achter-
portieren hebt ingeschakeld, of het
slot daadwerkelijk is ingeschakeld
door aan de handgreep aan de bin-
nenzijde van de portieren te trekken.
ATTENTIE!

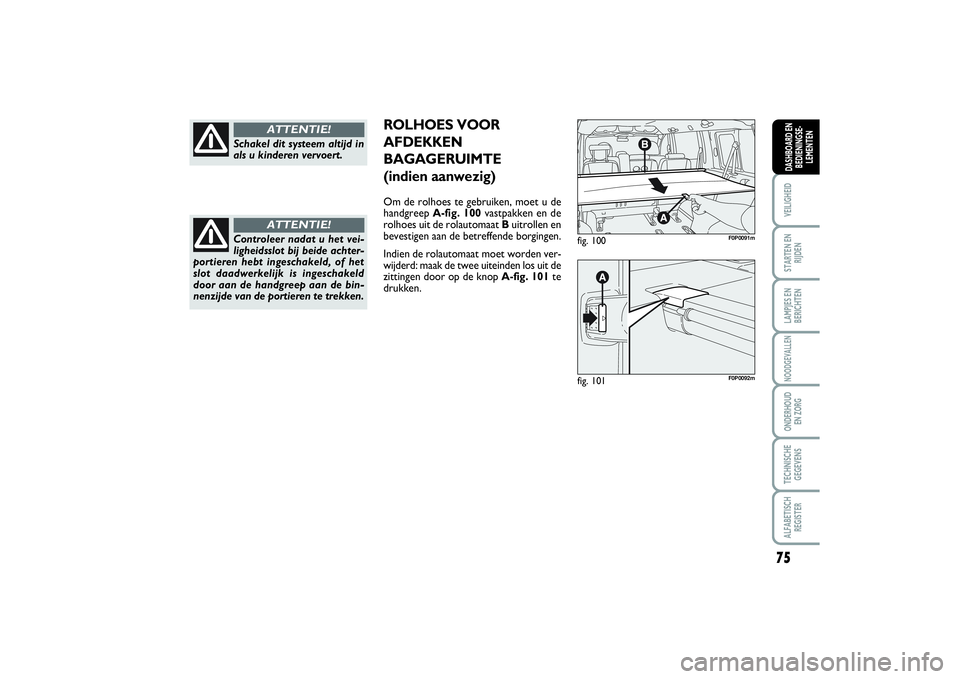

ROLHOES VOOR
AFDEKKEN
BAGAGERUIMTE
(indien aanwezig)Om de rolhoes te gebruiken, moet u de
handgreep A-fig. 100vastpakken en de
rolhoes uit de rolautomaat Buitrollen en
bevestigen aan de betreffende borgingen.
Indien de rolautomaat moet worden ver-
wijderd: maak de twee uiteinden los uit de
zittingen door op de knop A-fig. 101te
drukken.
fig. 100
F0P0091m
fig. 101
F0P0092m
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 75

76VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

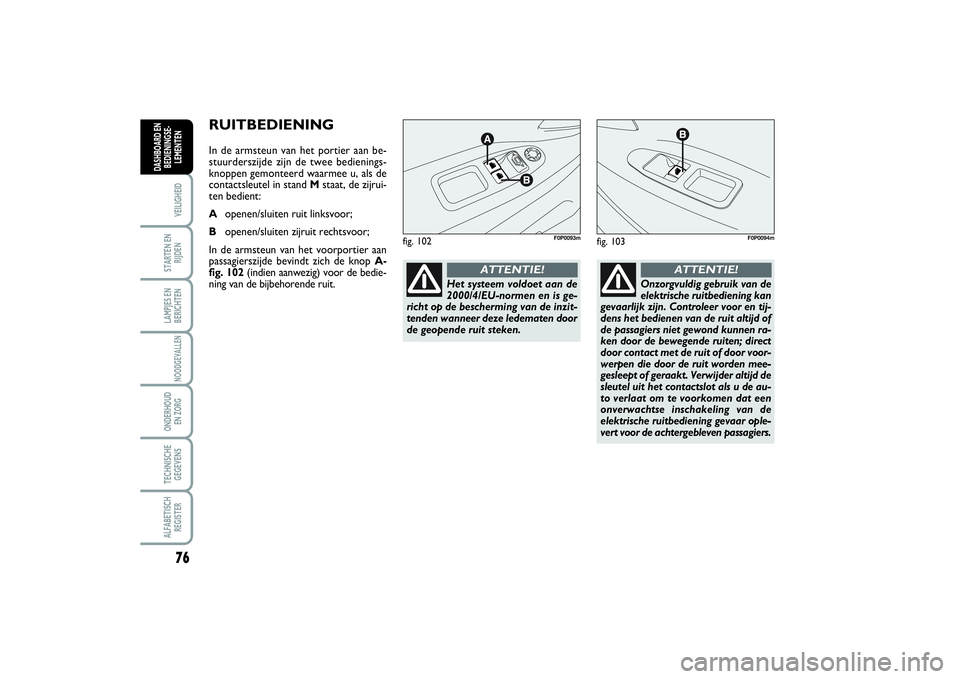

RUITBEDIENINGIn de armsteun van het portier aan be-
stuurderszijde zijn de twee bedienings-
knoppen gemonteerd waarmee u, als de
contactsleutel in stand Mstaat, de zijrui-
ten bedient:
Aopenen/sluiten ruit linksvoor;
Bopenen/sluiten zijruit rechtsvoor;
In de armsteun van het voorportier aan
passagierszijde bevindt zich de knop A-
fig. 102(indien aanwezig) voor de bedie-
ning van de bijbehorende ruit.
fig. 102
F0P0093m
fig. 103
F0P0094m
Onzorgvuldig gebruik van de
elektrische ruitbediening kan
gevaarlijk zijn. Controleer voor en tij-
dens het bedienen van de ruit altijd of
de passagiers niet gewond kunnen ra-
ken door de bewegende ruiten; direct
door contact met de ruit of door voor-
werpen die door de ruit worden mee-
gesleept of geraakt. Verwijder altijd de
sleutel uit het contactslot als u de au-
to verlaat om te voorkomen dat een
onverwachtse inschakeling van de
elektrische ruitbediening gevaar ople-
vert voor de achtergebleven passagiers.
ATTENTIE!
Het systeem voldoet aan de
2000/4/EU-normen en is ge-
richt op de bescherming van de inzit-
tenden wanneer deze ledematen door
de geopende ruit steken.
ATTENTIE!
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 76
