FIAT SCUDO 2015 Notice d'entretien (in French)
Manufacturer: FIAT, Model Year: 2015, Model line: SCUDO, Model: FIAT SCUDO 2015Pages: 227, PDF Size: 4.59 MB
Page 21 of 227

17
SECURITECONDUITETEMOINS ETSIGNALISATIONSISâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
â
en tournant le bouton Ă droite, on peut
sélectionner le mode souhaité;
â
en tournant la bouton à gauche, le ré-
glage de la montre se termine.
AprĂšs environ 30 secondes sans dâautres
rĂ©glages, lâaffichage visualise lâheure ac-
tuelle selon les sélections effectuées.
RĂ©glage de la montre par lâaffichage
sur la console centrale
Dans certaines versions, on prévoit une
console centrale dotĂ©e dâaffichage oĂč lâon
visualise lâheure. Pour modifier lâhoraire,
consulter lâordinateur de bord au para-
graphe âRĂ©glage de la date et de lâheureâ.

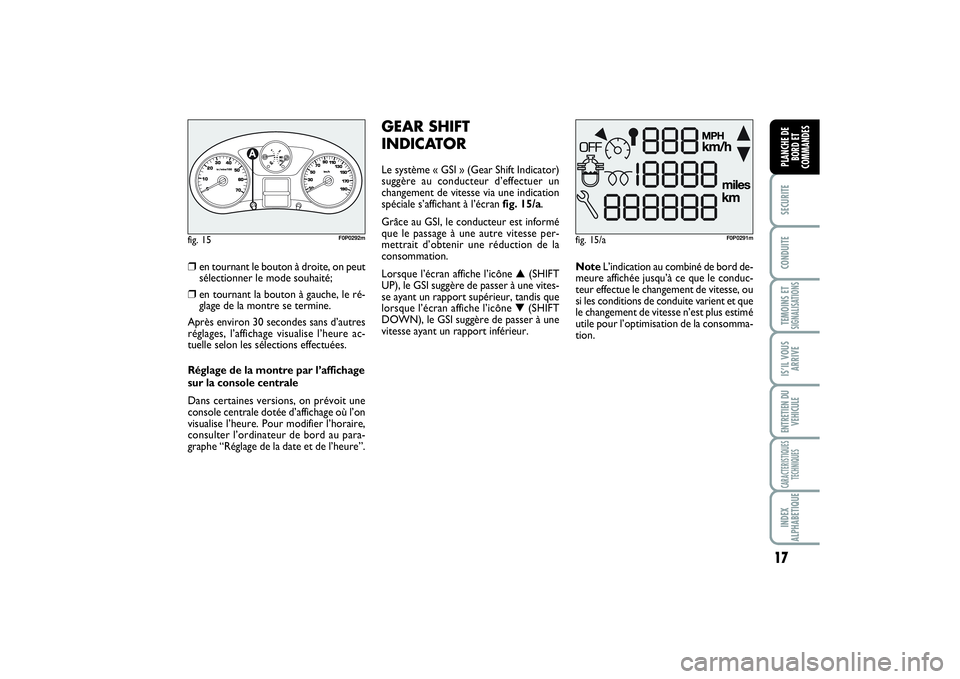

GEAR SHIFT
INDICATORLe systÚme « GSI » (Gear Shift Indicator)
suggĂšre au conducteur dâeffectuer un
changement de vitesse via une indication
spĂ©ciale sâaffichant Ă lâĂ©cran fig. 15/a.
Grùce au GSI, le conducteur est informé
que le passage Ă une autre vitesse per-
mettrait dâobtenir une rĂ©duction de la
consommation.
Lorsque lâĂ©cran affiche lâicĂŽne âČ(SHIFT
UP), le GSI suggĂšre de passer Ă une vites-
se ayant un rapport supérieur, tandis que
lorsque lâĂ©cran affiche lâicĂŽne âŒ(SHIFT
DOWN), le GSI suggĂšre de passer Ă une
vitesse ayant un rapport infĂ©rieur.NoteLâindication au combinĂ© de bord de-
meure affichĂ©e jusquâĂ ce que le conduc-
teur effectue le changement de vitesse, ou
si les conditions de conduite varient et que
le changement de vitesse nâest plus estimĂ©
utile pour lâoptimisation de la consomma-
tion.
fig. 15/a
F0P0291m
fig. 15
1/2
F0P0292m
001-019 SCUDO LUM F 27/03/14 10:02 Pagina 17
Page 22 of 227

Lorsque le moteur est en
marche, la clĂ© dâentretien res-
te allumĂ©e jusquâĂ ce que
lâentretien ait Ă©tĂ© effectuĂ©. EchĂ©ance dâentretien dĂ©passĂ©e.
AprÚs avoir tourné la clé de
contact en position M, pen-
dant quelques secondes la clé
dâentretien clignote et le
nombre de kilomĂštres par-
courus aprĂšs lâĂ©chĂ©ance de lâentretien est
affiché.
Le kilomĂ©trage qui reste Ă
parcourir peut ĂȘtre pondĂ©rĂ©
par le facteur temps en fonc-
tion des habitudes de condui-
te du conducteur.
18SECURITECONDUITETEMOINS ETSIGNALISATIONSSâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

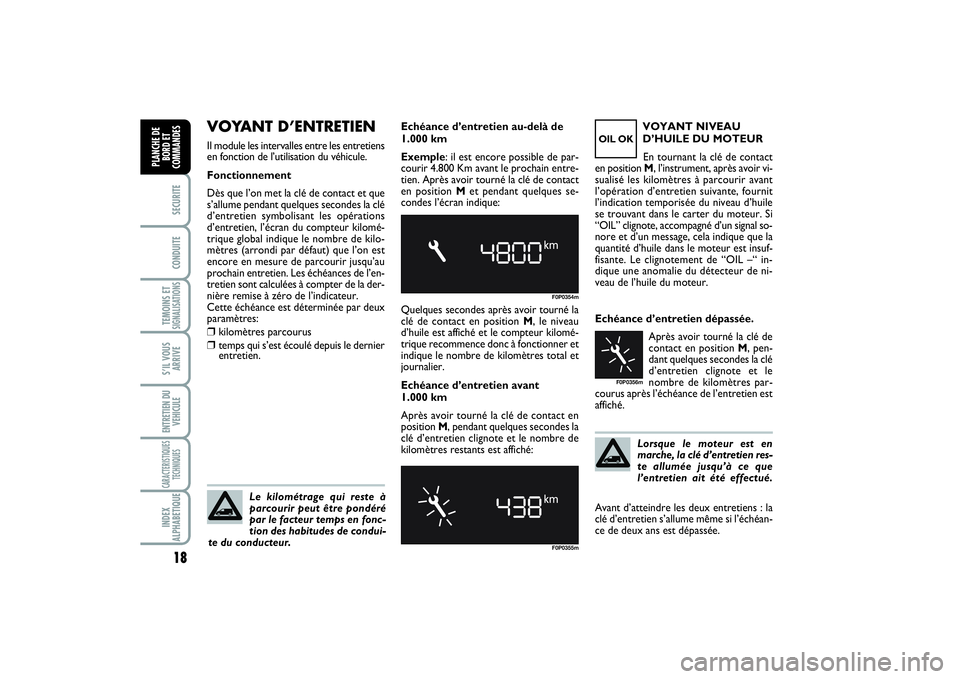

VOYANT DâENTRETIENIl module les intervalles entre les entretiens
en fonction de lâutilisation du vĂ©hicule.
Fonctionnement
DĂšs que lâon met la clĂ© de contact et que
sâallume pendant quelques secondes la clĂ©
dâentretien symbolisant les opĂ©rations
dâentretien, lâĂ©cran du compteur kilomĂ©-
trique global indique le nombre de kilo-
mĂštres (arrondi par dĂ©faut) que lâon est
encore en mesure de parcourir jusquâau
prochain entretien. Les Ă©chĂ©ances de lâen-
tretien sont calculées à compter de la der-
niĂšre remise Ă zĂ©ro de lâindicateur.
Cette échéance est déterminée par deux
paramĂštres:â
kilomĂštres parcourus
â
temps qui sâest Ă©coulĂ© depuis le dernier
entretien.
F0P0354mF0P0355m
OIL OK
F0P0356m
EchĂ©ance dâentretien au-delĂ de
1.000 km
Exemple: il est encore possible de par-
courir 4.800 Km avant le prochain entre-
tien. AprÚs avoir tourné la clé de contact
en position Met pendant quelques se-
condes lâĂ©cran indique:
Quelques secondes aprÚs avoir tourné la
clé de contact en position M, le niveau
dâhuile est affichĂ© et le compteur kilomĂ©-
trique recommence donc Ă fonctionner et
indique le nombre de kilomĂštres total et
journalier.
EchĂ©ance dâentretien avant
1.000 km
AprÚs avoir tourné la clé de contact en
position M, pendant quelques secondes la
clĂ© dâentretien clignote et le nombre de
kilomÚtres restants est affiché:VOYANT NIVEAU
DâHUILE DU MOTEUR
En tournant la clé de contact
en position M, lâinstrument, aprĂšs avoir vi-
sualisé les kilomÚtres à parcourir avant
lâopĂ©ration dâentretien suivante, fournit
lâindication temporisĂ©e du niveau dâhuile
se trouvant dans le carter du moteur. Si
âOILâ clignote, accompagnĂ© dâun signal so-
nore et dâun message, cela indique que la
quantitĂ© dâhuile dans le moteur est insuf-
fisante. Le clignotement de âOIL ââ in-
dique une anomalie du détecteur de ni-
veau de lâhuile du moteur.
Avant dâatteindre les deux entretiens : la
clĂ© dâentretien sâallume mĂȘme si lâĂ©chĂ©an-
ce de deux ans est dépassée.
001-019 SCUDO LUM F 27/03/14 10:02 Pagina 18
Page 23 of 227

Les revĂȘtements en tissu de
votre véhicule sont projetés
afin de rĂ©sister Ă lâusure dĂ©ri-
vant de lâutilisation normale du
véhicule. Toutefois, il est absolument né-
cessaire dâĂ©viter des frottements rĂ©pĂ©tĂ©s
et/ou prolongés avec des accessoires de
vĂȘtements, tels des boucles mĂ©talliques,
des clous, des fixages en Velcro et simi-
laires, car, ceux-ci, en intervenant de fa-
çon localisée et avec une pression élevée
sur les tissus, pourraient provoquer la
rupture de certains fils et par conséquent
endommager la housse.
19
SECURITECONDUITETEMOINS ETSIGNALISATIONSISâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Distance Ă la destination
Elle exprime la distance Ă parcourir pour
atteindre la destination sélectionnée, en
condition de navigation active.
Distance parcourue
Elle exprime la distance parcourue par le
véhicule, calculée à partir du début du
voyage, à la suite de la procédure de re-
set (mise à zéro grandeurs).
Consommation moyenne
Elle exprime la consommation moyenne
estimée calculée à partir du début du
voyage, à la suite de la procédure de re-
set (mise à zéro grandeurs).
Vitesse moyenne
Elle exprime la vitesse moyenne de par-
cours calculée à partir du début du voya-
ge, à la suite de la procédure de reset (mi-
se à zéro grandeurs).
TRIP COMPUTERLe trip computer est un dispositif qui per-
met de visualiser en séquence, en agissant
plusieurs fois sur le bouton fig. 16placé
sur lâextrĂ©mitĂ© du levier, les grandeurs sui-
vantes:
autonomie véhicule, consommation
instantanée, distance à la destination,
trip 1 (distance parcourue, consom-
mation moyenne, vitesse moyenne) et
trip 2 (distance parcourue, consom-
mation moyenne, vitesse moyenne).
Toutes ces informations sont visualisées
sur lâaffichage du systĂšme infotĂ©lĂ©matique
CONNECT.
Reset: pour mettre à zéro les grandeurs,
appuyer et garder la pression pendant plus
de 2 secondes sur le bouton représenté
dans la fig. 16.
Autonomie véhicule
Elle exprime le kilomĂ©trage estimĂ©, quâon
peut encore effectuer avec le carburant
présent dans le réservoir, en supposant de
poursuivre la marche en gardant la mĂȘ-
me démarche de conduite.
Consommation instantanée
Elle exprime la variation de la consom-
mation de carburant moyenne calculée
dans les derniĂšres secondes de parcours.
fig. 16
F0P0041m
REGLAGE SIEGESSIEGES AVANT
Tout rĂ©glage doit ĂȘtre effec-
tuĂ© lorsque le vĂ©hicule est Ă
lâarrĂȘt.
ATTENTION
001-019 SCUDO LUM F 27/03/14 10:02 Pagina 19
Page 24 of 227

20SECURITECONDUITETEMOINS ETSIGNALISATIONSSâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

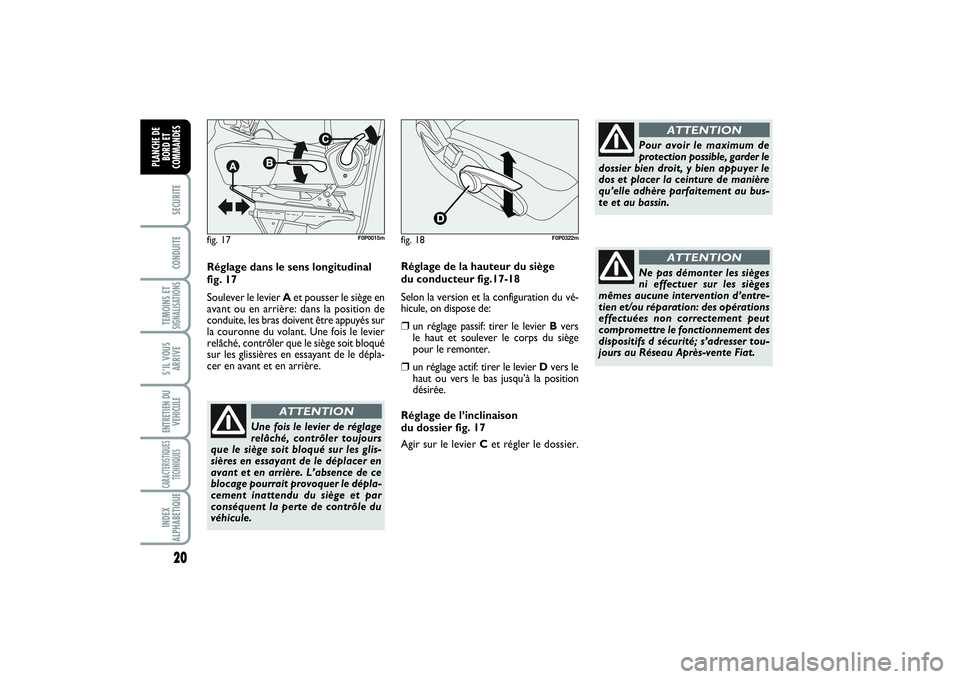

Réglage dans le sens longitudinal
fig. 17
Soulever le levier Aet pousser le siĂšge en
avant ou en arriĂšre: dans la position de
conduite, les bras doivent ĂȘtre appuyĂ©s sur
la couronne du volant. Une fois le levier
relùché, contrÎler que le siÚge soit bloqué
sur les glissiÚres en essayant de le dépla-
cer en avant et en arriĂšre.
Une fois le levier de réglage
relùché, contrÎler toujours
que le siÚge soit bloqué sur les glis-
siÚres en essayant de le déplacer en
avant et en arriĂšre. Lâabsence de ce
blocage pourrait provoquer le dépla-
cement inattendu du siĂšge et par
conséquent la perte de contrÎle du
véhicule.
ATTENTION
Pour avoir le maximum de
protection possible, garder le
dossier bien droit, y bien appuyer le
dos et placer la ceinture de maniĂšre
quâelle adhĂšre parfaitement au bus-
te et au bassin.
ATTENTION
Réglage de la hauteur du siÚge
du conducteur fig.17-18
Selon la version et la configuration du vé-
hicule, on dispose de:â
un réglage passif: tirer le levier Bvers
le haut et soulever le corps du siĂšge
pour le remonter.
â
un réglage actif: tirer le levier Dvers le
haut ou vers le bas jusquâĂ la position
désirée.
RĂ©glage de lâinclinaison
du dossier fig. 17
Agir sur le levier C et régler le dossier.
Ne pas démonter les siÚges
ni effectuer sur les siĂšges
mĂȘmes aucune intervention dâentre-
tien et/ou réparation: des opérations
effectuées non correctement peut
compromettre le fonctionnement des
dispositifs d sĂ©curitĂ©; sâadresser tou-
jours au Réseau AprÚs-vente Fiat.
ATTENTION
fig. 17
F0P0015m
fig. 18
F0P0322m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 20
Page 25 of 227

21
SECURITECONDUITETEMOINS ETSIGNALISATIONSISâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

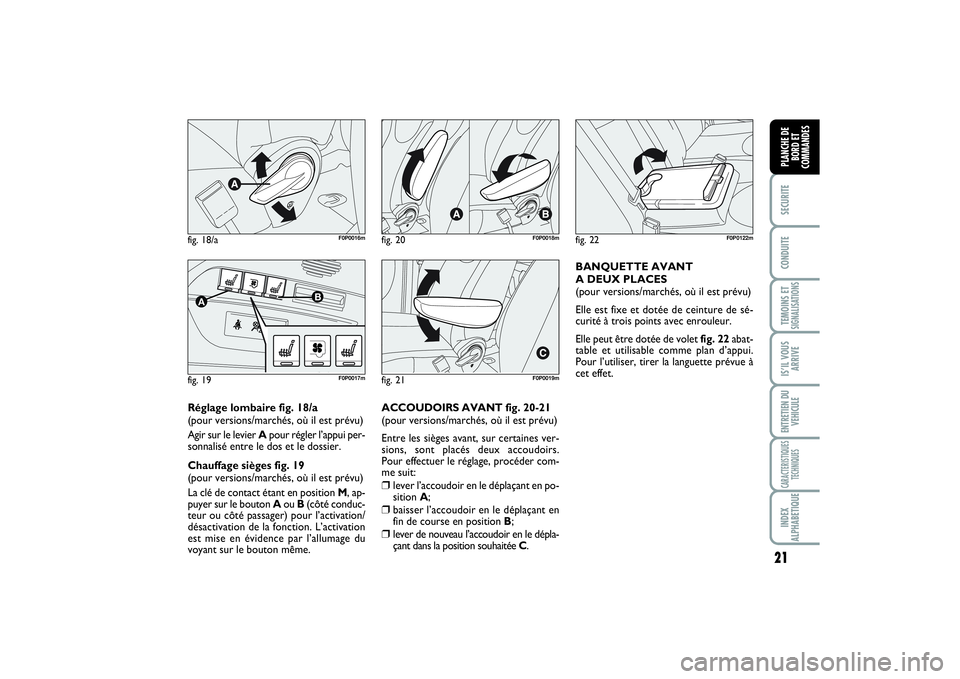

Réglage lombaire fig. 18/a
(pour versions/marchĂ©s, oĂč il est prĂ©vu)
Agir sur le levier Apour rĂ©gler lâappui per-
sonnalisé entre le dos et le dossier.
Chauffage siĂšges fig. 19
(pour versions/marchĂ©s, oĂč il est prĂ©vu)
La clé de contact étant en position M, ap-
puyer sur le bouton Aou B(cÎté conduc-
teur ou cĂŽtĂ© passager) pour lâactivation/
dĂ©sactivation de la fonction. Lâactivation
est mise en Ă©vidence par lâallumage du
voyant sur le bouton mĂȘme.ACCOUDOIRS AVANT fig. 20-21
(pour versions/marchĂ©s, oĂč il est prĂ©vu)
Entre les siĂšges avant, sur certaines ver-
sions, sont placés deux accoudoirs.
Pour effectuer le réglage, procéder com-
me suit:
â
lever lâaccoudoir en le dĂ©plaçant en po-
sition A;
â
baisser lâaccoudoir en le dĂ©plaçant en
fin de course en position B;
â
lever de nouveau lâaccoudoir en le dĂ©pla-
çant dans la position souhaitée C.BANQUETTE AVANT
A DEUX PLACES
(pour versions/marchĂ©s, oĂč il est prĂ©vu)
Elle est fixe et dotée de ceinture de sé-
curité à trois points avec enrouleur.
Elle peut ĂȘtre dotĂ©e de volet fig. 22abat-
table et utilisable comme plan dâappui.
Pour lâutiliser, tirer la languette prĂ©vue Ă
cet effet.
fig. 18/a
F0P0016m
fig. 19A
B
F0P0017m
fig. 20
F0P0018m
fig. 21
F0P0019m
fig. 22
F0P0122m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 21
Page 26 of 227

22SECURITECONDUITETEMOINS ETSIGNALISATIONSSâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
RENVERSEMENT, DĂMONTAGE
ET REMONTAGE SIĂGE Ă
BANQUETTE ARRIERE
Pour démonter et par la sui-
te remonter le siĂšge Ă ban-
quette, il est nécessaire de garder le
dossier solidement baissé et aplati sur
le coussin, afin dâĂ©viter tout risque de
contact dans les mĂ©canismes de lâar-
ticulation du siĂšge mĂȘme.
ATTENTION
SIEGES ARRIERESiĂšge individual
Il est rabattable pour faciliter lâaccĂšs Ă la
zone arriĂšre, et peut ĂȘtre enlevĂ©.
Certaines versions peuvent ĂȘtre dotĂ©es
dâun plan dâappui obtenu dans le dossier
du siĂšge.
Pour lâutiliser, agir sur le levier de dĂ©cro-
chage A-fig. 23et accompagner le dos-
sier jusquâau coussin.
Renversement/enlĂšvement siĂšge
individuel
Pour renverser le dossier, tirer vers le
haut la poignée A-fig. 23.
Pour enlever complĂštement le siĂšge, pro-
cĂ©der comme suit:â
agir sur la poignée A-fig. 24et accom-
pagner le siĂšge vers lâavant, comme illus-
tré dans la figure;
â
soulever le siĂšge pour faire sortir les pi-
vots de leurs ancrages en ayant soin de
garder le dossier solidement baissé et
aplati sur le coussin. Pour démonter et par la suite
remonter le siÚge il est néces-
saire de garder le dossier so-
lidement baissé et aplati sur
le coussin, afin dâĂ©viter tout risque de
contact dans les mĂ©canismes de lâarti-
culation du siĂšge mĂȘme.
BANQUETTE A DEUX PLACES
Selon les Ă©quipements, elle peut ĂȘtre de
diffĂ©rents typologies:â
banquette Ă 2 places avec dossier fixe;
â
banquette Ă 2 places pouvant ĂȘtre en-
levĂ©e dotĂ©e de dossiers quâon peut pa-
queter individuellement;
â
banquette Ă 2 places pouvant ĂȘtre en-
levée dotée de dossiers inclinables indi-
viduellement ou quâon peut paqueter en
position âpetite tableâ.
fig. 23
F0P0022m
fig. 24
F0P0023m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 22
Page 27 of 227

23
SECURITECONDUITETEMOINS ETSIGNALISATIONSISâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Pour renverser le dossier, tirer le levier
A-fig. 25.
Pour démonter le siÚge, procéder comme
suit:
â baisser complĂštement les appuis-tĂȘte;fig. 25
F0P0024m
fig. 26
F0P0025m
â renverser le dossier comme dĂ©crit prĂ©-
cédemment;
â renverser le siĂšge en soulevant le levier
A-fig. 26;
â soulever le siĂšge pour faire sortir les pi-
vots de leurs ancrages et lâenlever en ayant
soin de garder le dossier solidement bais-
sé et aplati sur le coussin.
Pour remonter le siÚge, procéder comme
suit:
â soulever la banquette et accrocher les
pivots Ă leurs ancrages sur le plancher en
sâassurant quâils soient insĂ©rĂ©s dans les lo-
gements corrects;
â accompagner la banquette jusquâau blo-
cage automatique des attelages arriĂšre.
Sâassurer que les logements
dâancrage sur le plancher
soient toujours propres; la présence
de corps étrangers pourrait compro-
mettre le blocage correct des siĂšges.
ATTENTION
Avant de se mettre en
marche, sâassurer que tous
les siÚges soient orientés dans le sens
de marche et parfaitement bloquĂ©s Ă
leurs ancrages. Uniquement cette po-
sition permet lâemploi efficace des
ceintures de sécurité.
ATTENTION
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 23
Page 28 of 227

24SECURITECONDUITETEMOINS ETSIGNALISATIONSSâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

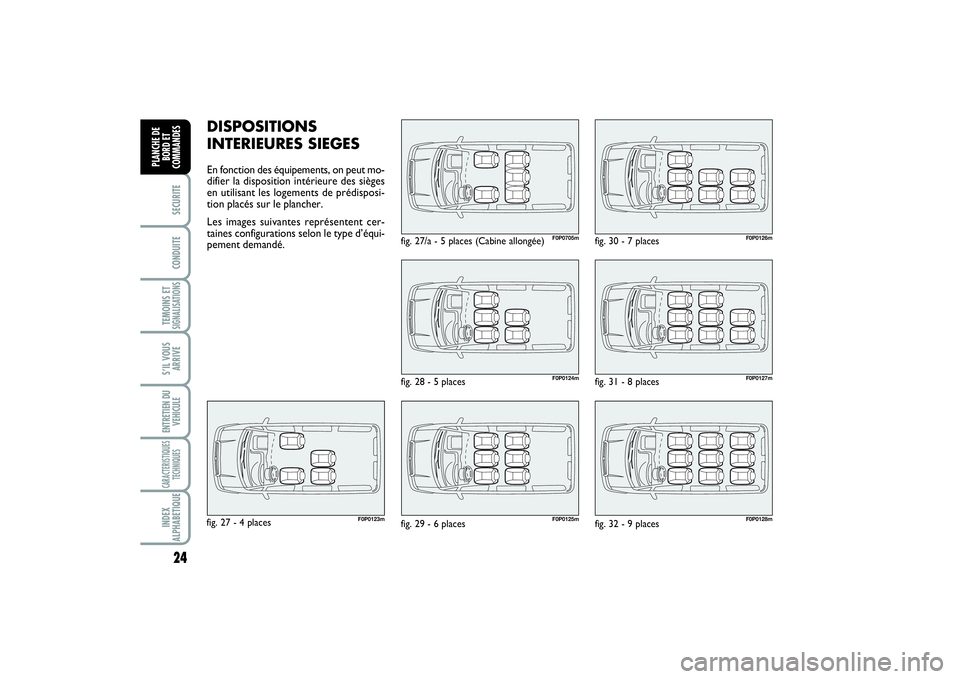

DISPOSITIONS
INTERIEURES SIEGESEn fonction des équipements, on peut mo-
difier la disposition intérieure des siÚges
en utilisant les logements de prédisposi-
tion placés sur le plancher.
Les images suivantes représentent cer-
taines configurations selon le type dâĂ©qui-
pement demandé.
F0P0705mF0P0124mF0P0125m
F0P0126mF0P0127mF0P0128m
fig. 27/a - 5 places (Cabine allongée)
F0P0123m
fig. 27 - 4 placesfig. 28 - 5 places
fig. 29 - 6 placesfig. 30 - 7 places
fig. 31 - 8 places
fig. 32 - 9 places
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 24
Page 29 of 227

25
SECURITECONDUITETEMOINS ETSIGNALISATIONSISâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

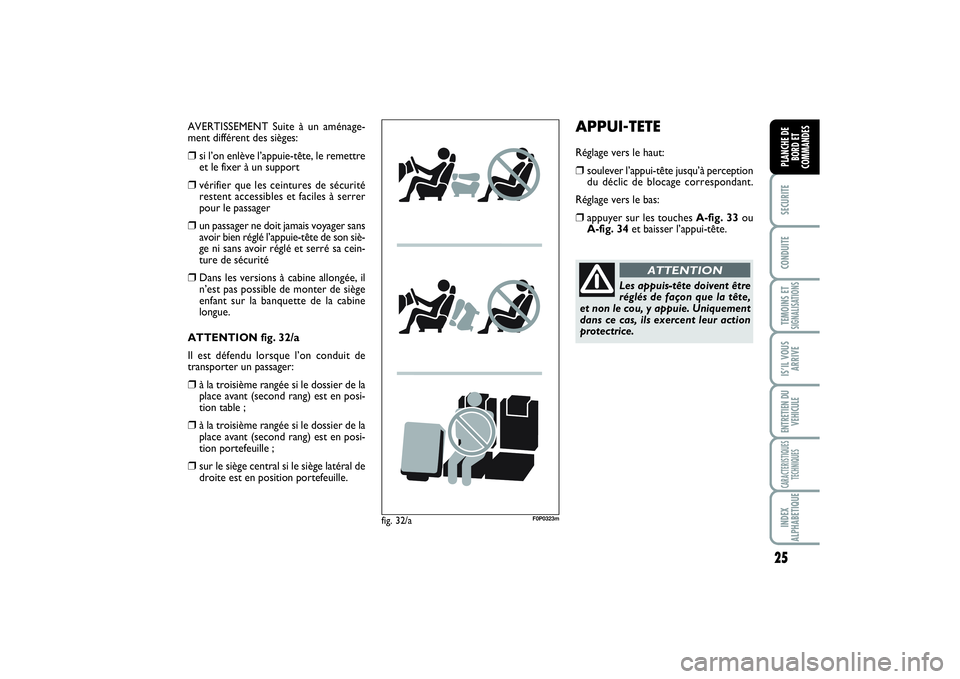

AVERTISSEMENT Suite à un aménage-
ment diffĂ©rent des siĂšges:â
si lâon enlĂšve lâappuie-tĂȘte, le remettre
et le fixer Ă un support
â
vérifier que les ceintures de sécurité
restent accessibles et faciles Ă serrer
pour le passager
â
un passager ne doit jamais voyager sans
avoir bien rĂ©glĂ© lâappuie-tĂȘte de son siĂš-
ge ni sans avoir réglé et serré sa cein-
ture de sécurité
â
Dans les versions à cabine allongée, il
nâest pas possible de monter de siĂšge
enfant sur la banquette de la cabine
longue.
ATTENTION fig. 32/a
Il est dĂ©fendu lorsque lâon conduit de
transporter un passager:
â
à la troisiÚme rangée si le dossier de la
place avant (second rang) est en posi-
tion table ;
â
à la troisiÚme rangée si le dossier de la
place avant (second rang) est en posi-
tion portefeuille ;
â
sur le siÚge central si le siÚge latéral de
droite est en position portefeuille.
fig. 32/a
F0P0323m
APPUI-TETERĂ©glage vers le haut:â
soulever lâappui-tĂȘte jusquâĂ perception
du déclic de blocage correspondant.
Réglage vers le bas:
â
appuyer sur les touches A-fig. 33ou
A-fig. 34et baisser lâappui-tĂȘte.
Les appuis-tĂȘte doivent ĂȘtre
rĂ©glĂ©s de façon que la tĂȘte,
et non le cou, y appuie. Uniquement
dans ce cas, ils exercent leur action
protectrice.
ATTENTION
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 25
Page 30 of 227

26SECURITECONDUITETEMOINS ETSIGNALISATIONSSâIL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

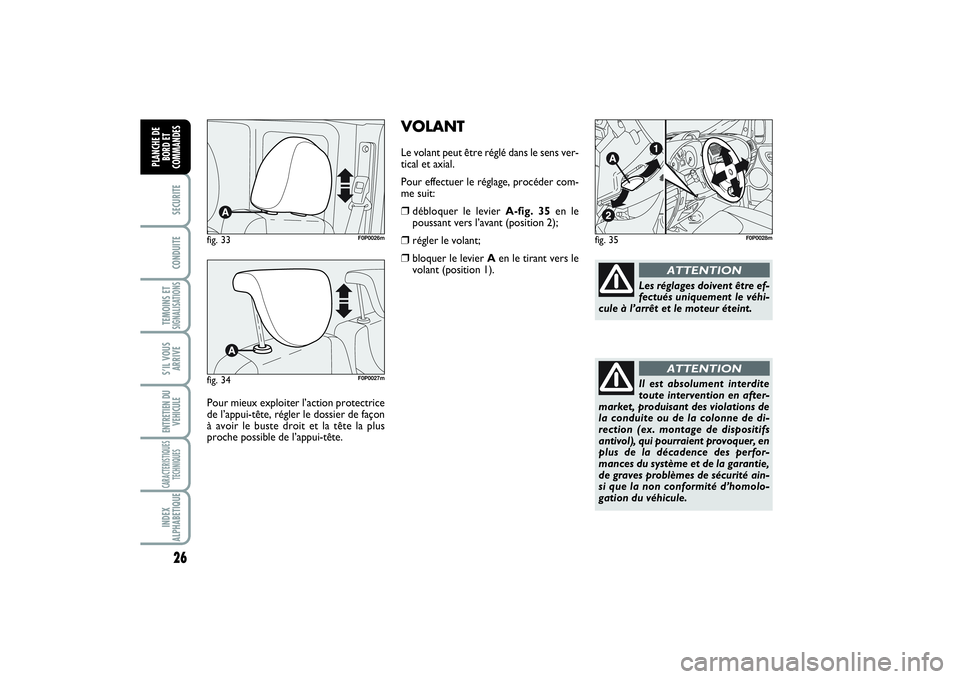

VOLANTLe volant peut ĂȘtre rĂ©glĂ© dans le sens ver-
tical et axial.
Pour effectuer le réglage, procéder com-
me suit:â
débloquer le levier A-fig. 35en le
poussant vers lâavant (position 2);
â
régler le volant;
â
bloquer le levier Aen le tirant vers le
volant (position 1).
fig. 35
F0P0028m
Les rĂ©glages doivent ĂȘtre ef-
fectués uniquement le véhi-
cule Ă lâarrĂȘt et le moteur Ă©teint.
ATTENTION
Il est absolument interdite
toute intervention en after-
market, produisant des violations de
la conduite ou de la colonne de di-
rection (ex. montage de dispositifs
antivol), qui pourraient provoquer, en
plus de la décadence des perfor-
mances du systĂšme et de la garantie,
de graves problÚmes de sécurité ain-
si que la non conformitĂ© dâhomolo-
gation du véhicule.
ATTENTION
fig. 33
F0P0026m
fig. 34
F0P0027m
Pour mieux exploiter lâaction protectrice
de lâappui-tĂȘte, rĂ©gler le dossier de façon
Ă avoir le buste droit et la tĂȘte la plus
proche possible de lâappui-tĂȘte.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 26
