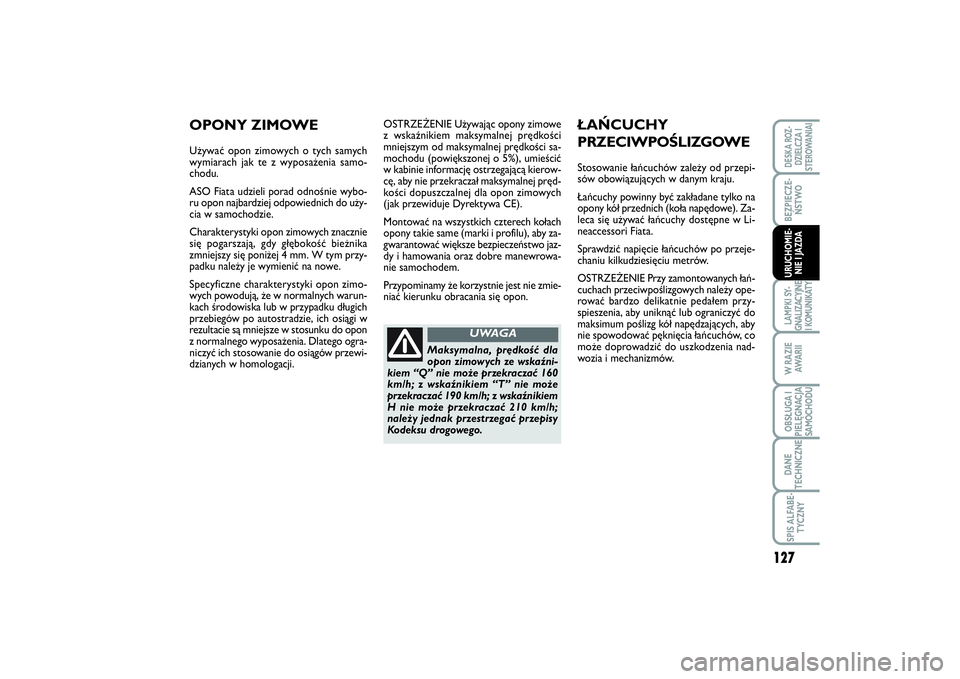

OSTRZEŻENIE Używając opony zimowe
z wskaźnikiem maksymalnej prędkości
mniejszym od maksymalnej prędkości sa-
mochodu (powiększonej o 5%), umieścić
w kabinie informację ostrzegającą kierow-
cę, aby nie przekraczał maksymalnej pręd-
kości dopuszczalnej dla opon zimowych
(jak przewiduje Dyrektywa CE).
Montować na wszystkich czterech kołach
opony takie same (marki i profilu), aby za-
gwarantować większe bezpieczeństwo jaz-
dy i hamowania oraz dobre manewrowa-
nie samochodem.
Przypominamy że korzystnie jest nie zmie-
niać kierunku obracania się opon.
ŁAŃCUCHY
PRZECIWPOŚLIZGOWEStosowanie łańcuchów zależy od przepi-
sów obowiązujących w danym kraju.
Łańcuchy powinny być zakładane tylko na
opony kół przednich (koła napędowe). Za-
leca się używać łańcuchy dostępne w Li-
neaccessori Fiata.
Sprawdzić napięcie łańcuchów po przeje-
chaniu kilkudziesięciu metrów.
OSTRZEŻENIE Przy zamontowanych łań-
cuchach przeciwpoślizgowych należy ope-
rować bardzo delikatnie pedałem przy-
spieszenia, aby uniknąć lub ograniczyć do
maksimum poślizg kół napędzających, aby
nie spowodować pęknięcia łańcuchów, co
może doprowadzić do uszkodzenia nad-
wozia i mechanizmów.
OPONY ZIMOWEUżywać opon zimowych o tych samych
wymiarach jak te z wyposażenia samo-
chodu.
ASO Fiata udzieli porad odnośnie wybo-
ru opon najbardziej odpowiednich do uży-
cia w samochodzie.
Charakterystyki opon zimowych znacznie
się pogarszają, gdy głębokość bieżnika
zmniejszy się poniżej 4 mm. W tym przy-
padku należy je wymienić na nowe.
Specyficzne charakterystyki opon zimo-
wych powodują, że w normalnych warun-
kach środowiska lub w przypadku długich
przebiegów po autostradzie, ich osiągi w
rezultacie są mniejsze w stosunku do opon
z normalnego wyposażenia. Dlatego ogra-
niczyć ich stosowanie do osiągów przewi-
dzianych w homologacji.
Maksymalna, prędkość dla
opon zimowych ze wskaźni-
kiem “Q” nie może przekraczać 160
km/h; z wskaźnikiem “T” nie może
przekraczać 190 km/h; z wskaźnikiem
H nie może przekraczać 210 km/h;
należy jednak przestrzegać przepisy
Kodeksu drogowego.
UWAGA
119-128 SCUDO LUM PL_113-122 ScudoG9 PL 09/12/13 10.17 Pagina 127

128BEZPIECZE-
ŃSTWOLAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIURUCHOMIE-
NIE I JAZDA

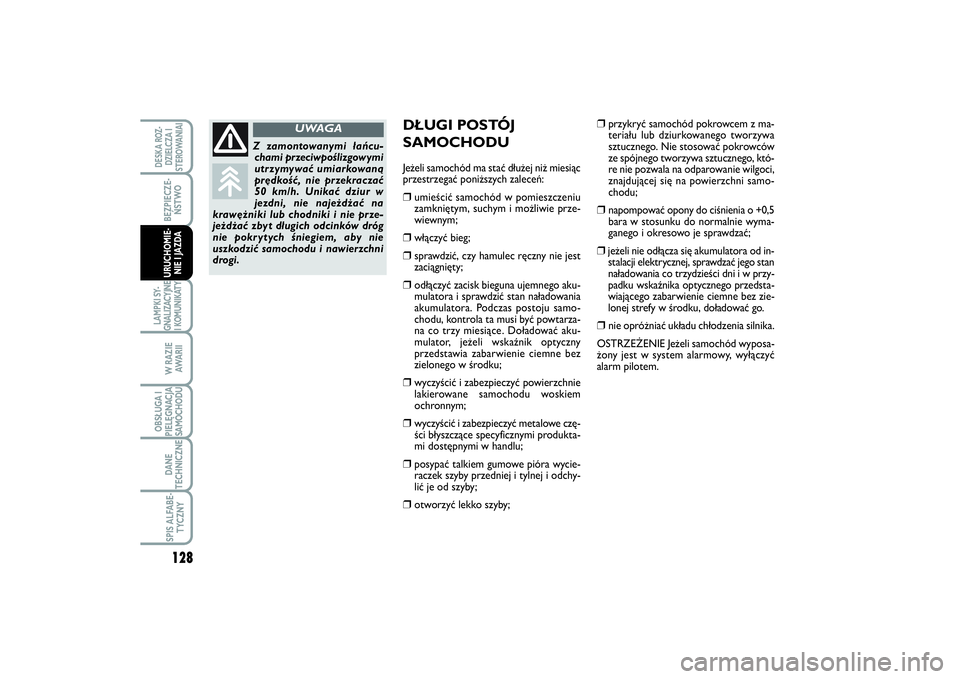

DŁUGI POSTÓJ
SAMOCHODUJeżeli samochód ma stać dłużej niż miesiąc
przestrzegać poniższych zaleceń:❒
umieścić samochód w pomieszczeniu
zamkniętym, suchym i możliwie prze-
wiewnym;
❒
włączyć bieg;
❒
sprawdzić, czy hamulec ręczny nie jest
zaciągnięty;
❒
odłączyć zacisk bieguna ujemnego aku-
mulatora i sprawdzić stan naładowania
akumulatora. Podczas postoju samo-
chodu, kontrola ta musi być powtarza-
na co trzy miesiące. Doładować aku-
mulator, jeżeli wskaźnik optyczny
przedstawia zabarwienie ciemne bez
zielonego w środku;
❒
wyczyścić i zabezpieczyć powierzchnie
lakierowane samochodu woskiem
ochronnym;
❒
wyczyścić i zabezpieczyć metalowe czę-
ści błyszczące specyficznymi produkta-
mi dostępnymi w handlu;
❒
posypać talkiem gumowe pióra wycie-
raczek szyby przedniej i tylnej i odchy-
lić je od szyby;
❒
otworzyć lekko szyby;
❒
przykryć samochód pokrowcem z ma-
teriału lub dziurkowanego tworzywa
sztucznego. Nie stosować pokrowców
ze spójnego tworzywa sztucznego, któ-
re nie pozwala na odparowanie wilgoci,
znajdującej się na powierzchni samo-
chodu;
❒
napompować opony do ciśnienia o +0,5
bara w stosunku do normalnie wyma-
ganego i okresowo je sprawdzać;
❒jeżeli nie odłącza się akumulatora od in-
stalacji elektrycznej, sprawdzać jego stan
naładowania co trzydzieści dni i w przy-
padku wskaźnika optycznego przedsta-
wiającego zabarwienie ciemne bez zie-
lonej strefy w środku, doładować go.❒
nie opróżniać układu chłodzenia silnika.
OSTRZEŻENIE Jeżeli samochód wyposa-
żony jest w system alarmowy, wyłączyć
alarm pilotem.
Z zamontowanymi łańcu-
chami przeciwpoślizgowymi
utrzymywać umiarkowaną
prędkość, nie przekraczać
50 km/h. Unikać dziur w
jezdni, nie najeżdżać na
krawężniki lub chodniki i nie prze-
jeżdżać zbyt długich odcinków dróg
nie pokrytych śniegiem, aby nie
uszkodzić samochodu i nawierzchni
drogi.
UWAGA
119-128 SCUDO LUM PL_113-122 ScudoG9 PL 09/12/13 10.17 Pagina 128

129
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY

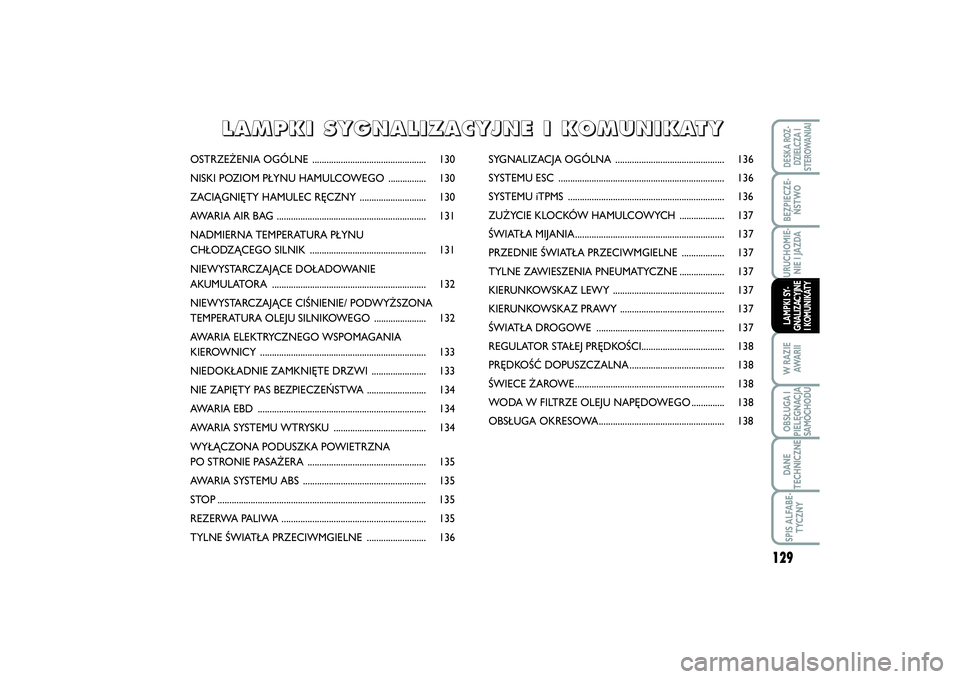

OSTRZEŻENIA OGÓLNE ................................................ 130
NISKI POZIOM PŁYNU HAMULCOWEGO ................ 130
ZACIĄGNIĘTY HAMULEC RĘCZNY ............................ 130
AWARIA AIR BAG ............................................................... 131
NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK ................................................. 131

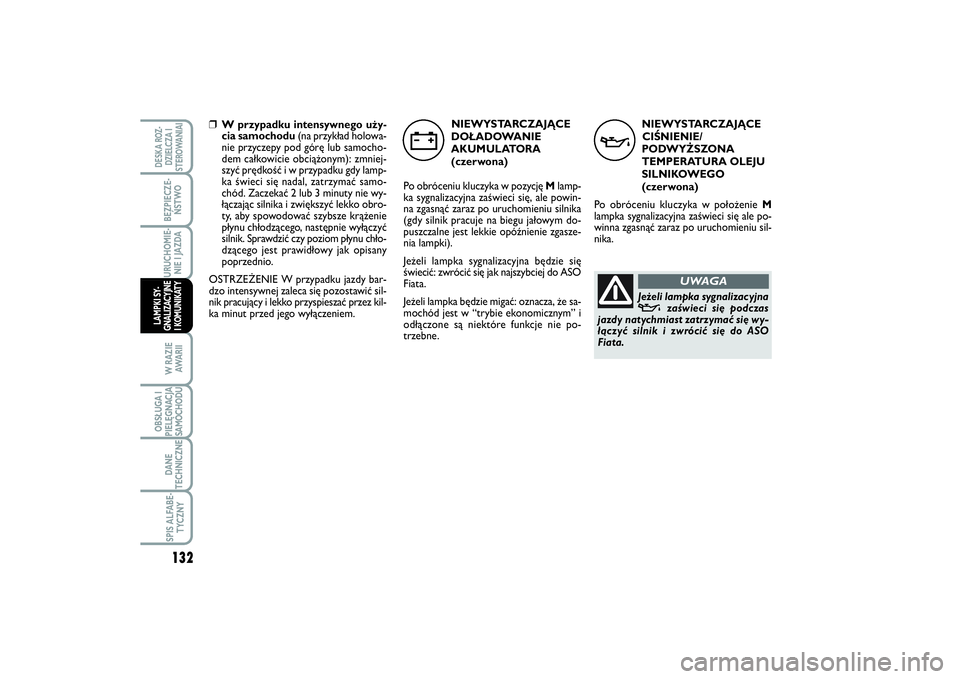

NIEWYSTARCZAJĄCE DOŁADOWANIE
AKUMULATORA ................................................................. 132
NIEWYSTARCZAJĄCE CIŚNIENIE/ PODWYŻSZONA
TEMPERATURA OLEJU SILNIKOWEGO ...................... 132

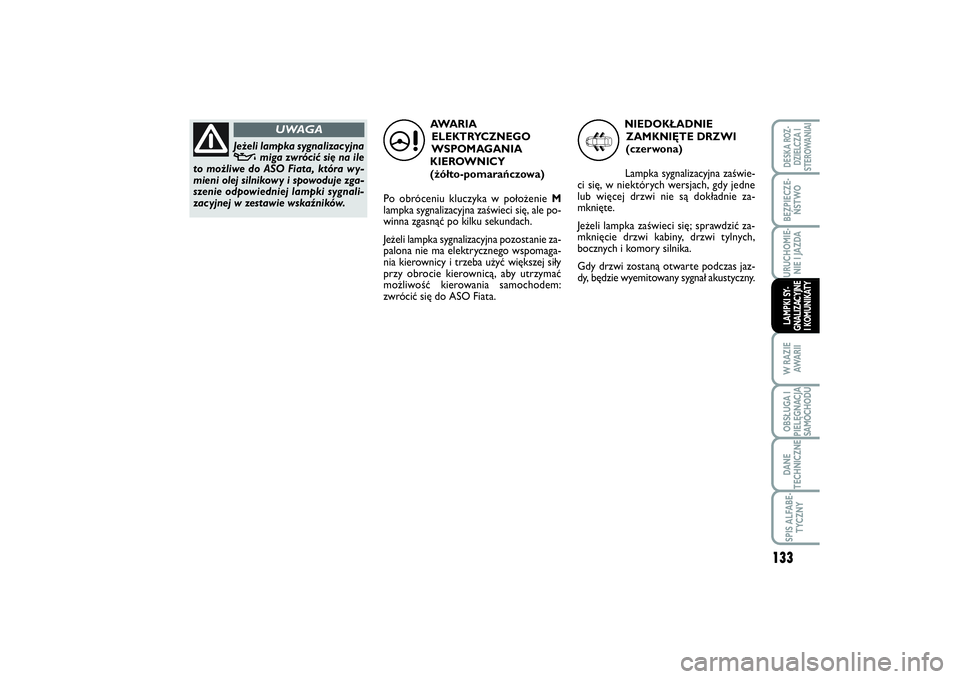

AWARIA ELEKTRYCZNEGO WSPOMAGANIA
KIEROWNICY ...................................................................... 133
NIEDOKŁADNIE ZAMKNIĘTE DRZWI ....................... 133

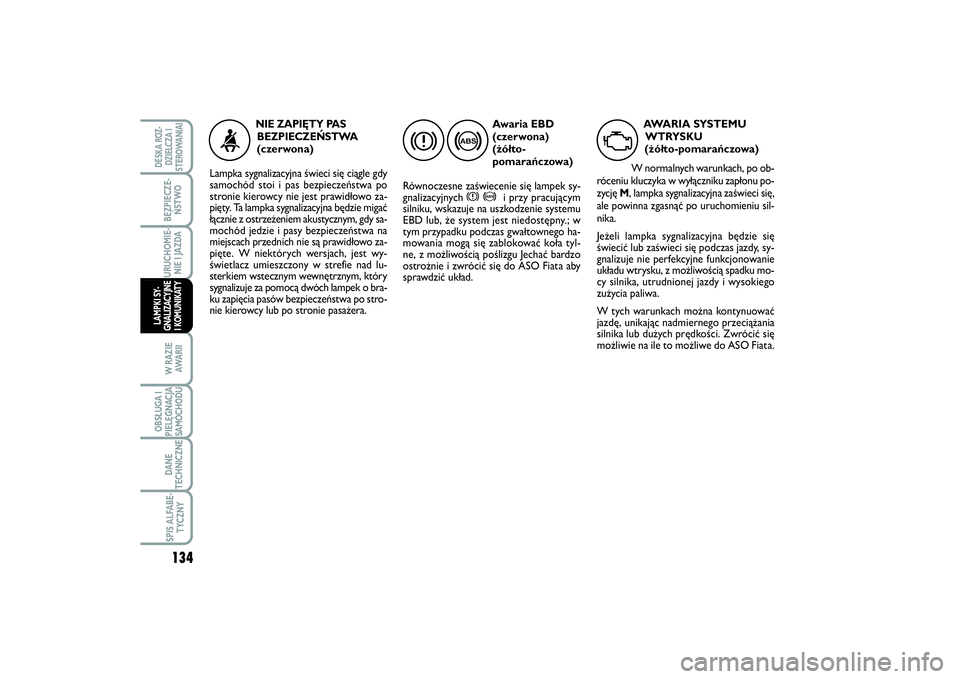

NIE ZAPIĘTY PAS BEZPIECZEŃSTWA ......................... 134
AWARIA EBD ....................................................................... 134
AWARIA SYSTEMU WTRYSKU ....................................... 134

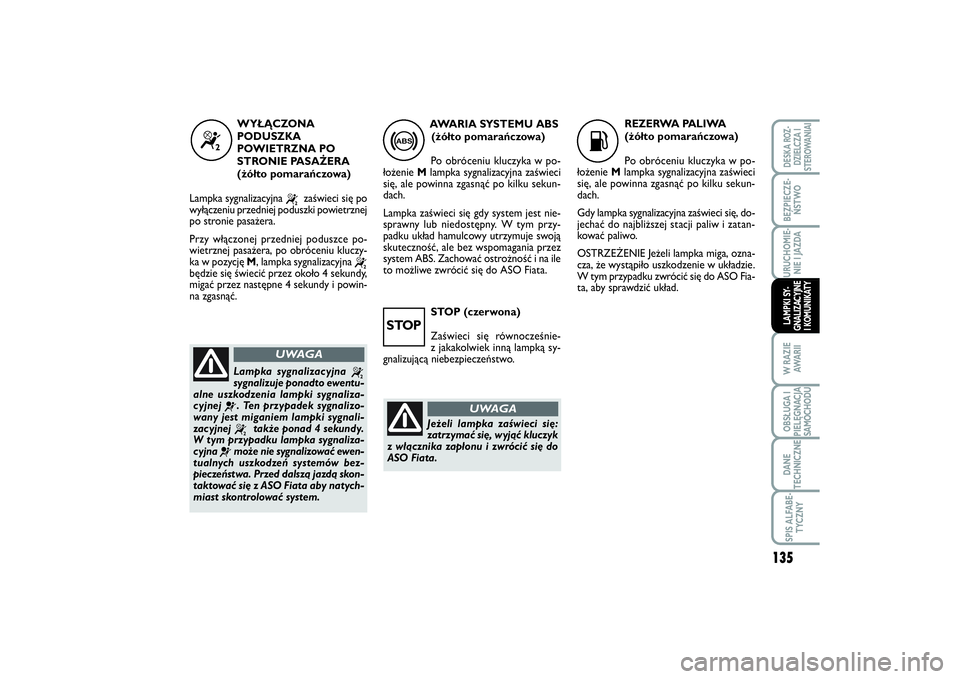

WYŁĄCZONA PODUSZKA POWIETRZNA
PO STRONIE PASAŻERA .................................................. 135
AWARIA SYSTEMU ABS .................................................... 135
STOP ........................................................................................ 135
REZERWA PALIWA ............................................................. 135

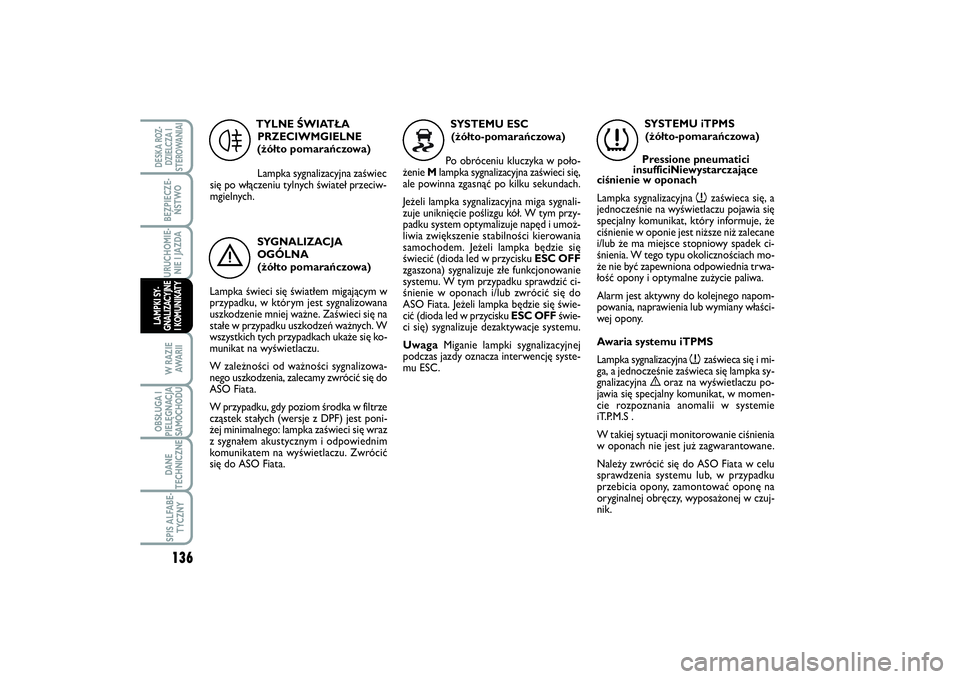

TYLNE ŚWIATŁA PRZECIWMGIELNE ......................... 136SYGNALIZACJA OGÓLNA .............................................. 136
SYSTEMU ESC ...................................................................... 136
SYSTEMU iTPMS .................................................................. 136
ZUŻYCIE KLOCKÓW HAMULCOWYCH ................... 137
ŚWIATŁA MIJANIA............................................................... 137
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE .................. 137
TYLNE ZAWIESZENIA PNEUMATYCZNE ................... 137
KIERUNKOWSKAZ LEWY ............................................... 137
KIERUNKOWSKAZ PRAWY ............................................ 137
ŚWIATŁA DROGOWE ...................................................... 137
REGULATOR STAŁEJ PRĘDKOŚCI................................... 138
PRĘDKOŚĆ DOPUSZCZALNA........................................ 138
ŚWIECE ŻAROWE ............................................................... 138
WODA W FILTRZE OLEJU NAPĘDOWEGO .............. 138
OBSŁUGA OKRESOWA..................................................... 138
L L
A A
M M
P P
K K
I I

S S
Y Y
G G
N N
A A
L L
I I
Z Z
A A
C C
Y Y
J J
N N
E E

I I

K K
O O
M M
U U
N N
I I
K K
A A
T T
Y Y
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 129

130BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY

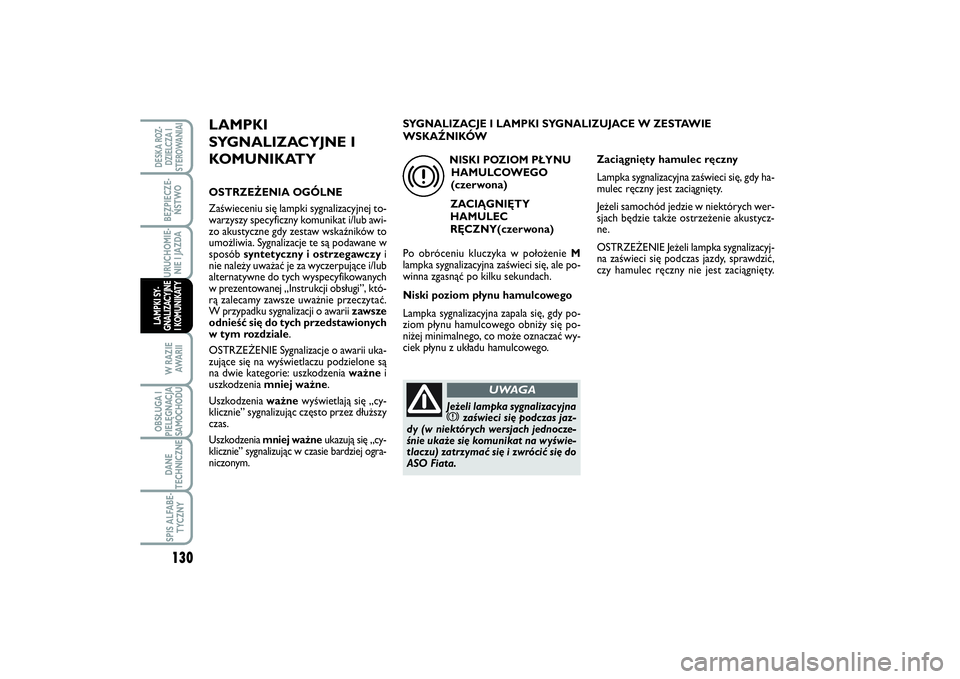

LAMPKI
SYGNALIZACYJNE I
KOMUNIKATYOSTRZEŻENIA OGÓLNE
Zaświeceniu się lampki sygnalizacyjnej to-
warzyszy specyficzny komunikat i/lub awi-
zo akustyczne gdy zestaw wskaźników to
umożliwia. Sygnalizacje te są podawane w
sposób syntetyczny i ostrzegawczyi
nie należy uważać je za wyczerpujące i/lub
alternatywne do tych wyspecyfikowanych
w prezentowanej „Instrukcji obsługi”, któ-
rą zalecamy zawsze uważnie przeczytać.
W przypadku sygnalizacji o awarii zawsze
odnieść się do tych przedstawionych
w tym rozdziale.
OSTRZEŻENIE Sygnalizacje o awarii uka-
zujące się na wyświetlaczu podzielone są
na dwie kategorie: uszkodzenia ważnei
uszkodzenia mniej ważne.
Uszkodzenia ważnewyświetlają się „cy-
klicznie” sygnalizując często przez dłuższy
czas.Uszkodzenia mniej ważneukazują się „cy-
klicznie” sygnalizując w czasie bardziej ogra-
niczonym.
NISKI POZIOM PŁYNU
HAMULCOWEGO
(czerwona)
ZACIĄGNIĘTY
HAMULEC
RĘCZNY(czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Niski poziom płynu hamulcowego
Lampka sygnalizacyjna zapala się, gdy po-
ziom płynu hamulcowego obniży się po-
niżej minimalnego, co może oznaczać wy-
ciek płynu z układu hamulcowego.
x
Jeżeli lampka sygnalizacyjnax
zaświeci się podczas jaz-
dy (w niektórych wersjach jednocze-
śnie ukaże się komunikat na wyświe-
tlaczu) zatrzymać się i zwrócić się do
ASO Fiata.
UWAGA
Zaciągnięty hamulec ręczny
Lampka sygnalizacyjna zaświeci się, gdy ha-
mulec ręczny jest zaciągnięty.
Jeżeli samochód jedzie w niektórych wer-
sjach będzie także ostrzeżenie akustycz-
ne.
OSTRZEŻENIE Jeżeli lampka sygnalizacyj-
na zaświeci się podczas jazdy, sprawdzić,
czy hamulec ręczny nie jest zaciągnięty. SYGNALIZACJE I LAMPKI SYGNALIZUJACE W ZESTAWIE
WSKAŹNIKÓW
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 130

131
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
AWA R I A

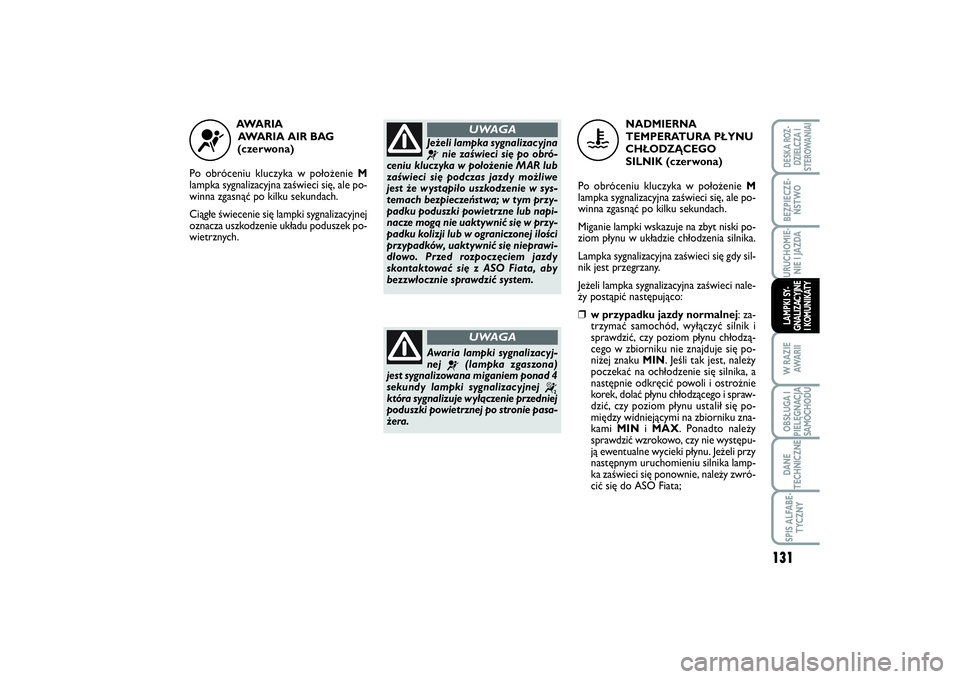

AWARIA AIR BAG
(czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej
oznacza uszkodzenie układu poduszek po-
wietrznych.
¬
Jeżeli lampka sygnalizacyjna¬
nie zaświeci się po obró-
ceniu kluczyka w położenie MAR lub
zaświeci się podczas jazdy możliwe
jest że wystąpiło uszkodzenie w sys-
temach bezpieczeństwa; w tym przy-
padku poduszki powietrzne lub napi-
nacze mogą nie uaktywnić się w przy-
padku kolizji lub w ograniczonej ilości
przypadków, uaktywnić się nieprawi-
dłowo. Przed rozpoczęciem jazdy
skontaktować się z ASO Fiata, aby
bezzwłocznie sprawdzić system.
UWAGA
Awaria lampki sygnalizacyj-
nej
¬
(lampka zgaszona)
jest sygnalizowana miganiem ponad 4
sekundy lampki sygnalizacyjnej
“
która sygnalizuje wyłączenie przedniej
poduszki powietrznej po stronie pasa-
żera.
UWAGA
NADMIERNA
TEMPERATURA PŁYNU
CHŁODZĄCEGO
SILNIK (czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Miganie lampki wskazuje na zbyt niski po-
ziom płynu w układzie chłodzenia silnika.
Lampka sygnalizacyjna zaświeci się gdy sil-
nik jest przegrzany.
Jeżeli lampka sygnalizacyjna zaświeci nale-
ży postąpić następująco:
❒w przypadku jazdy normalnej: za-
trzymać samochód, wyłączyć silnik i
sprawdzić, czy poziom płynu chłodzą-
cego w zbiorniku nie znajduje się po-
niżej znaku MIN. Jeśli tak jest, należy
poczekać na ochłodzenie się silnika, a
następnie odkręcić powoli i ostrożnie
korek, dolać płynu chłodzącego i spraw-
dzić, czy poziom płynu ustalił się po-
między widniejącymi na zbiorniku zna-
kami MINi MAX. Ponadto należy
sprawdzić wzrokowo, czy nie występu-
ją ewentualne wycieki płynu. Jeżeli przy
następnym uruchomieniu silnika lamp-
ka zaświeci się ponownie, należy zwró-
cić się do ASO Fiata;
u
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 131

132BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
NIEWYSTARCZAJĄCE
CIŚNIENIE/
PODWYŻSZONA
TEMPERATURA OLEJU
SILNIKOWEGO
(czerwona)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się ale po-
winna zgasnąć zaraz po uruchomieniu sil-
nika.
v
Jeżeli lampka sygnalizacyjnav
zaświeci się podczas
jazdy natychmiast zatrzymać się wy-
łączyć silnik i zwrócić się do ASO
Fiata.
UWAGA
❒W przypadku intensywnego uży-
cia samochodu(na przykład holowa-
nie przyczepy pod górę lub samocho-
dem całkowicie obciążonym): zmniej-
szyć prędkość i w przypadku gdy lamp-
ka świeci się nadal, zatrzymać samo-
chód. Zaczekać 2 lub 3 minuty nie wy-
łączając silnika i zwiększyć lekko obro-
ty, aby spowodować szybsze krążenie
płynu chłodzącego, następnie wyłączyć
silnik. Sprawdzić czy poziom płynu chło-
dzącego jest prawidłowy jak opisany
poprzednio.
OSTRZEŻENIE W przypadku jazdy bar-
dzo intensywnej zaleca się pozostawić sil-
nik pracujący i lekko przyspieszać przez kil-
ka minut przed jego wyłączeniem.NIEWYSTARCZAJĄCE
DOŁADOWANIE
AKUMULATORA
(czerwona)
Po obróceniu kluczyka w pozycję Mlamp-
ka sygnalizacyjna zaświeci się, ale powin-
na zgasnąć zaraz po uruchomieniu silnika
(gdy silnik pracuje na biegu jałowym do-
puszczalne jest lekkie opóźnienie zgasze-
nia lampki).
Jeżeli lampka sygnalizacyjna będzie się
świecić: zwrócić się jak najszybciej do ASO
Fiata.
Jeżeli lampka będzie migać: oznacza, że sa-
mochód jest w “trybie ekonomicznym” i
odłączone są niektóre funkcje nie po-
trzebne.
w
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 132

133
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
AWARIA
ELEKTRYCZNEGO
WSPOMAGANIA
KIEROWNICY
(żółto-pomarańczowa)
Po obróceniu kluczyka w położenie M
lampka sygnalizacyjna zaświeci się, ale po-
winna zgasnąć po kilku sekundach.
Jeżeli lampka sygnalizacyjna pozostanie za-
palona nie ma elektrycznego wspomaga-
nia kierownicy i trzeba użyć większej siły
przy obrocie kierownicą, aby utrzymać
możliwość kierowania samochodem:
zwrócić się do ASO Fiata.
Jeżeli lampka sygnalizacyjnav
miga zwrócić się na ile
to możliwe do ASO Fiata, która wy-
mieni olej silnikowy i spowoduje zga-
szenie odpowiedniej lampki sygnali-
zacyjnej w zestawie wskaźników.
UWAGA
»
NIEDOKŁADNIE
ZAMKNIĘTE DRZWI
(czerwona)
Lampka sygnalizacyjna zaświe-
ci się, w niektórych wersjach, gdy jedne
lub więcej drzwi nie są dokładnie za-
mknięte.
Jeżeli lampka zaświeci się; sprawdzić za-
mknięcie drzwi kabiny, drzwi tylnych,
bocznych i komory silnika.
Gdy drzwi zostaną otwarte podczas jaz-
dy, będzie wyemitowany sygnał akustyczny.
9
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 133

134BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
Awaria EBD
(czerwona)
(żółto-
pomarańczowa)
Równoczesne zaświecenie się lampek sy-
gnalizacyjnych
x>
i przy pracującym
silniku, wskazuje na uszkodzenie systemu
EBD lub, że system jest niedostępny.; w
tym przypadku podczas gwałtownego ha-
mowania mogą się zablokować koła tyl-
ne, z możliwością poślizgu Jechać bardzo
ostrożnie i zwrócić się do ASO Fiata aby
sprawdzić układ.
x
>
NIE ZAPIĘTY PAS
BEZPIECZEŃSTWA(czerwona)
Lampka sygnalizacyjna świeci się ciągle gdy
samochód stoi i pas bezpieczeństwa po
stronie kierowcy nie jest prawidłowo za-
pięty. Ta lampka sygnalizacyjna będzie migać
łącznie z ostrzeżeniem akustycznym, gdy sa-
mochód jedzie i pasy bezpieczeństwa na
miejscach przednich nie są prawidłowo za-
pięte. W niektórych wersjach, jest wy-
świetlacz umieszczony w strefie nad lu-
sterkiem wstecznym wewnętrznym, który
sygnalizuje za pomocą dwóch lampek o bra-
ku zapięcia pasów bezpieczeństwa po stro-
nie kierowcy lub po stronie pasażera.
<
AWARIA SYSTEMU
WTRYSKU
(żółto-pomarańczowa)
W normalnych warunkach, po ob-
róceniu kluczyka w wyłączniku zapłonu po-
zycję M, lampka sygnalizacyjna zaświeci się,
ale powinna zgasnąć po uruchomieniu sil-
nika.
Jeżeli lampka sygnalizacyjna będzie się
świecić lub zaświeci się podczas jazdy, sy-
gnalizuje nie perfekcyjne funkcjonowanie
układu wtrysku, z możliwością spadku mo-
cy silnika, utrudnionej jazdy i wysokiego
zużycia paliwa.
W tych warunkach można kontynuować
jazdę, unikając nadmiernego przeciążania
silnika lub dużych prędkości. Zwrócić się
możliwie na ile to możliwe do ASO Fiata.
U
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 134

135
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
STOP (czerwona)
Zaświeci się równocześnie-
z jakakolwiek inną lampką sy-
gnalizującą niebezpieczeństwo.AWARIA SYSTEMU ABS
(żółto pomarańczowa)
Po obróceniu kluczyka w po-
łożenie Mlampka sygnalizacyjna zaświeci
się, ale powinna zgasnąć po kilku sekun-
dach.
Lampka zaświeci się gdy system jest nie-
sprawny lub niedostępny. W tym przy-
padku układ hamulcowy utrzymuje swoją
skuteczność, ale bez wspomagania przez
system ABS. Zachować ostrożność i na ile
to możliwe zwrócić się do ASO Fiata.
>
“
WYŁĄCZONA
PODUSZKA
POWIETRZNA PO
STRONIE PASAŻERA
(żółto pomarańczowa)
Lampka sygnalizacyjna
“
zaświeci się po
wyłączeniu przedniej poduszki powietrznej
po stronie pasażera.
Przy włączonej przedniej poduszce po-
wietrznej pasażera, po obróceniu kluczy-
ka w pozycję M, lampka sygnalizacyjna
“
będzie się świecić przez około 4 sekundy,
migać przez następne 4 sekundy i powin-
na zgasnąć.
Lampka sygnalizacyjna
“
sygnalizuje ponadto ewentu-
alne uszkodzenia lampki sygnaliza-
cyjnej ¬
. Ten przypadek sygnalizo-
wany jest miganiem lampki sygnali-
zac yjnej “
także ponad 4 sekundy.
W tym przypadku lampka sygnaliza-
cyjna
¬
może nie sygnalizować ewen-
tualnych uszkodzeń systemów bez-
pieczeństwa. Przed dalszą jazdą skon-
taktować się z ASO Fiata aby natych-
miast skontrolować system.
UWAGA
STOP
Jeżeli lampka zaświeci się:
zatrzymać się, wyjąć kluczyk
z włącznika zapłonu i zwrócić się do
ASO Fiata.
UWAGA
K
REZERWA PALIWA
(żółto pomarańczowa)
Po obróceniu kluczyka w po-
łożenie Mlampka sygnalizacyjna zaświeci
się, ale powinna zgasnąć po kilku sekun-
dach.
Gdy lampka sygnalizacyjna zaświeci się, do-
jechać do najbliższej stacji paliw i zatan-
kować paliwo.
OSTRZEŻENIE Jeżeli lampka miga, ozna-
cza, że wystąpiło uszkodzenie w układzie.
W tym przypadku zwrócić się do ASO Fia-
ta, aby sprawdzić układ.
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 135

136BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAILAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
TYLNE ŚWIATŁA
PRZECIWMGIELNE
(żółto pomarańczowa)
Lampka sygnalizacyjna zaświec
się po włączeniu tylnych świateł przeciw-
mgielnych.
4
SYGNALIZACJA
OGÓLNA
(żółto pomarańczowa)
Lampka świeci się światłem migającym w
przypadku, w którym jest sygnalizowana
uszkodzenie mniej ważne. Zaświeci się na
stałe w przypadku uszkodzeń ważnych. W
wszystkich tych przypadkach ukaże się ko-
munikat na wyświetlaczu.
W zależności od ważności sygnalizowa-
nego uszkodzenia, zalecamy zwrócić się do
ASO Fiata.
W przypadku, gdy poziom środka w filtrze
cząstek stałych (wersje z DPF) jest poni-
żej minimalnego: lampka zaświeci się wraz
z sygnałem akustycznym i odpowiednim
komunikatem na wyświetlaczu. Zwrócić
się do ASO Fiata.
è
SYSTEMU ESC
(żółto-pomarańczowa)
Po obróceniu kluczyka w poło-
żenie Mlampka sygnalizacyjna zaświeci się,
ale powinna zgasnąć po kilku sekundach.
Jeżeli lampka sygnalizacyjna miga sygnali-
zuje uniknięcie poślizgu kół. W tym przy-
padku system optymalizuje napęd i umoż-
liwia zwiększenie stabilności kierowania
samochodem. Jeżeli lampka będzie się
świecić (dioda led w przycisku ESC OFF
zgaszona) sygnalizuje złe funkcjonowanie
systemu. W tym przypadku sprawdzić ci-
śnienie w oponach i/lub zwrócić się do
ASO Fiata. Jeżeli lampka będzie się świe-
cić (dioda led w przycisku ESC OFF świe-
ci się) sygnalizuje dezaktywacje systemu.
UwagaMiganie lampki sygnalizacyjnej
podczas jazdy oznacza interwencję syste-
mu ESC.
SYSTEMU iTPMS
(żółto-pomarańczowa)
Pressione pneumatici
insufficiNiewystarczające
ciśnienie w oponach
Lampka sygnalizacyjna
n
zaświeca się, a
jednocześnie na wyświetlaczu pojawia się
specjalny komunikat, który informuje, że
ciśnienie w oponie jest niższe niż zalecane
i/lub że ma miejsce stopniowy spadek ci-
śnienia. W tego typu okolicznościach mo-
że nie być zapewniona odpowiednia trwa-
łość opony i optymalne zużycie paliwa.
Alarm jest aktywny do kolejnego napom-
powania, naprawienia lub wymiany właści-
wej opony.
Awaria systemu iTPMS
Lampka sygnalizacyjna
n
zaświeca się i mi-
ga, a jednocześnie zaświeca się lampka sy-
gnalizacyjna
è
oraz na wyświetlaczu po-
jawia się specjalny komunikat, w momen-
cie rozpoznania anomalii w systemie
iT.P.M.S .
W takiej sytuacji monitorowanie ciśnienia
w oponach nie jest już zagwarantowane.
Należy zwrócić się do ASO Fiata w celu
sprawdzenia systemu lub, w przypadku
przebicia opony, zamontować oponę na
oryginalnej obręczy, wyposażonej w czuj-
nik.
n
129-138 SCUDO LUM PL_123-132 ScudoG9 PL 27/03/14 13.35 Pagina 136
