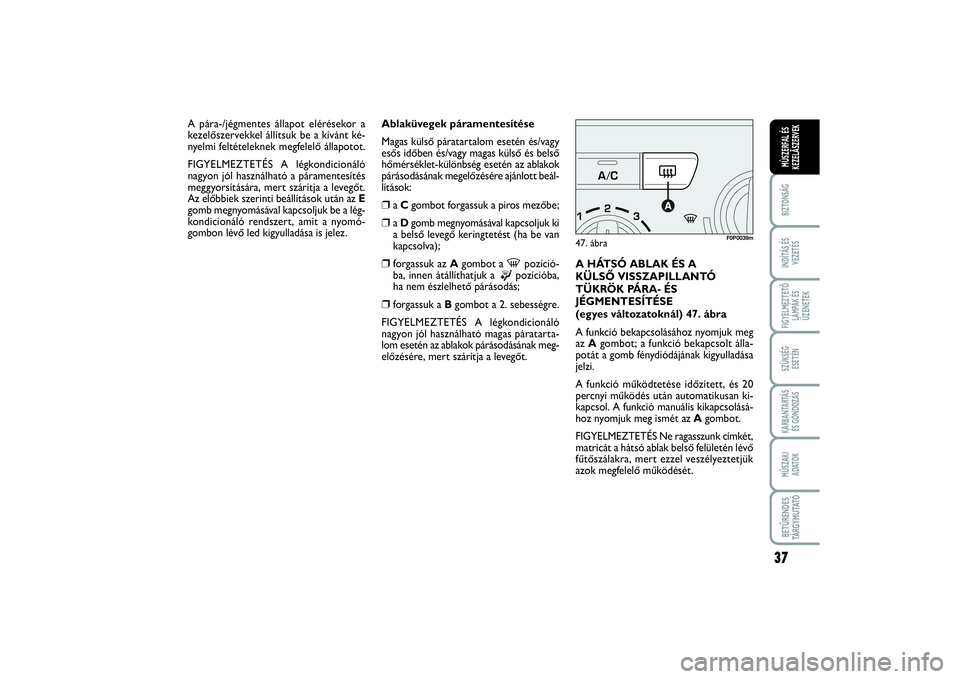

Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az ablakok
párásodásának megelőzésére ajánlott beál-
lítások:❒
a Cgombot forgassuk a piros mezőbe;
❒
a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (ha be van
kapcsolva);
❒
forgassuk az Agombot a
-
pozíció-
ba, innen átállíthatjuk a
®
pozícióba,
ha nem észlelhető párásodás;
❒
forgassuk a Bgombot a 2. sebességre.
FIGYELMEZTETÉS A légkondicionáló
nagyon jól használható magas páratarta-
lom esetén az ablakok párásodásának meg-
előzésére, mert szárítja a levegőt.
47. ábra
F0P0039m
A pára-/jégmentes állapot elérésekor a
kezelőszervekkel állítsuk be a kívánt ké-
nyelmi feltételeknek megfelelő állapotot.
FIGYELMEZTETÉS A légkondicionáló
nagyon jól használható a páramentesítés
meggyorsítására, mert szárítja a levegőt.
Az előbbiek szerinti beállítások után az E
gomb megnyomásával kapcsoljuk be a lég-
kondicionáló rendszert, amit a nyomó-
gombon lévő led kigyulladása is jelez.
A HÁTSÓ ABLAK ÉS A
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(egyes változatoknál) 47. ábra
A funkció bekapcsolásához nyomjuk meg
az Agombot; a funkció bekapcsolt álla-
potát a gomb fénydiódájának kigyulladása
jelzi.
A funkció működtetése időzített, és 20
percnyi működés után automatikusan ki-
kapcsol. A funkció manuális kikapcsolásá-
hoz nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk címkét,
matricát a hátsó ablak belső felületén lévő
fűtőszálakra, mert ezzel veszélyeztetjük
azok megfelelő működését.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 37
Page 42 of 227

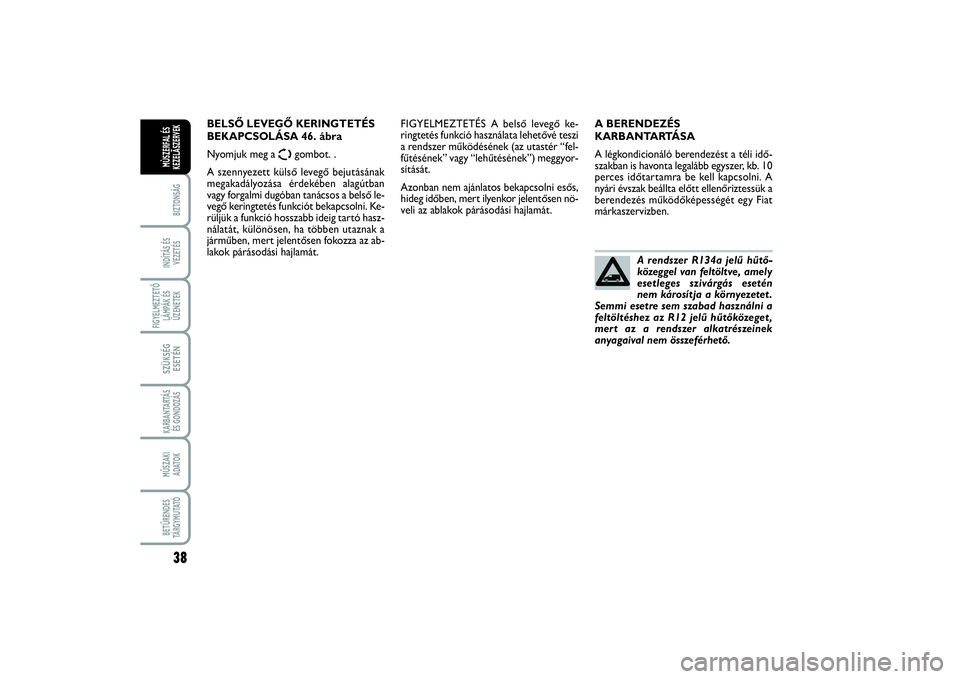

38BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
A BERENDEZÉS
KARBANTARTÁSA
A légkondicionáló berendezést a téli idő-
szakban is havonta legalább egyszer, kb. 10
perces időtartamra be kell kapcsolni. A
nyári évszak beállta előtt ellenőriztessük a
berendezés működőképességét egy Fiat
márkaszervizben.
A rendszer R134a jelű hűtő-
közeggel van feltöltve, amely
esetleges szivárgás esetén
nem károsítja a környezetet .
Semmi esetre sem szabad használni a
feltöltéshez az R12 jelű hűtőközeget ,
mer t az a rendszer alkatrészeinek
anyagaival nem összeférhető.
FIGYELMEZTETÉS A belső levegő ke-
ringtetés funkció használata lehetővé teszi
a rendszer működésének (az utastér “fel-
fűtésének” vagy “lehűtésének”) meggyor-
sítását.
Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen nö-
veli az ablakok párásodási hajlamát. BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA 46. ábra
Nyomjuk meg a
Ω
gombot. .
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni. Ke-
rüljük a funkció hosszabb ideig tartó hasz-
nálatát, különösen, ha többen utaznak a
járműben, mert jelentősen fokozza az ab-
lakok párásodási hajlamát.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 38
Page 43 of 227

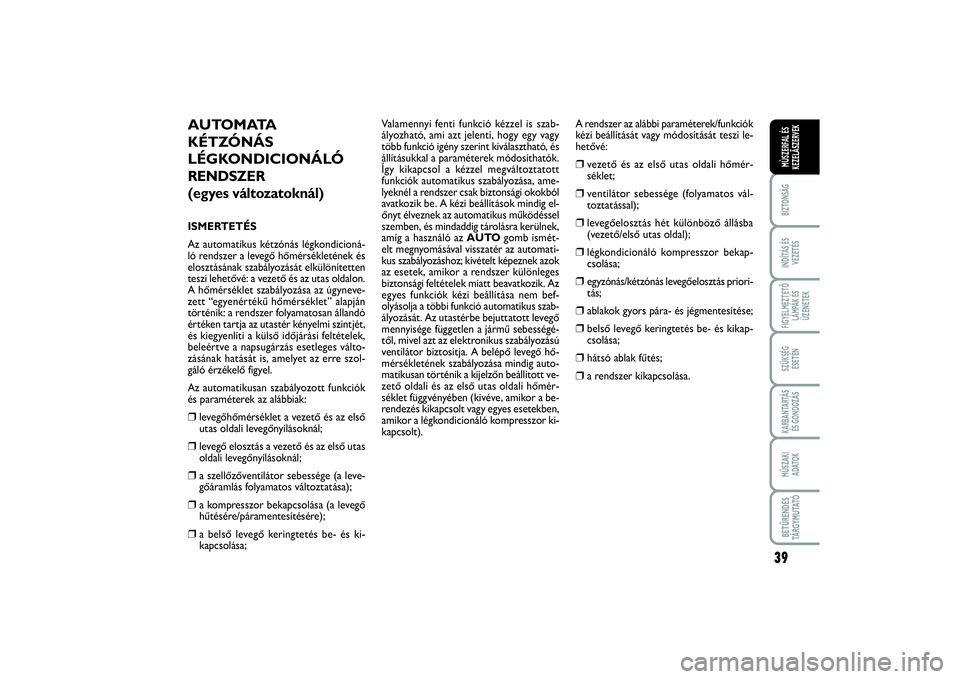

39
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
A U T O M ATA
KÉTZÓNÁS
LÉGKONDICIONÁLÓ RENDSZER
(egyes változatoknál)ISMERTETÉS
Az automatikus kétzónás légkondicioná-
ló rendszer a levegő hőmérsékletének és
elosztásának szabályozását elkülönítetten
teszi lehetővé: a vezető és az utas oldalon.
A hőmérséklet szabályozása az úgyneve-
zett “egyenértékű hőmérséklet” alapján
történik: a rendszer folyamatosan állandó
értéken tartja az utastér kényelmi szintjét,
és kiegyenlíti a külső időjárási feltételek,
beleértve a napsugárzás esetleges válto-
zásának hatását is, amelyet az erre szol-
gáló érzékelő figyel.
Az automatikusan szabályozott funkciók
és paraméterek az alábbiak:❒
levegőhőmérséklet a vezető és az első
utas oldali levegőnyílásoknál;
❒
levegő elosztás a vezető és az első utas
oldali levegőnyílásoknál;
❒
a szellőzőventilátor sebessége (a leve-
gőáramlás folyamatos változtatása);
❒
a kompresszor bekapcsolása (a levegő
hűtésére/páramentesítésére);
❒
a belső levegő keringtetés be- és ki-
kapcsolása;Valamennyi fenti funkció kézzel is szab-
ályozható, ami azt jelenti, hogy egy vagy
több funkció igény szerint kiválasztható, és
állításukkal a paraméterek módosíthatók.
Így kikapcsol a kézzel megváltoztatott
funkciók automatikus szabályozása, ame-
lyeknél a rendszer csak biztonsági okokból
avatkozik be. A kézi beállítások mindig el-
őnyt élveznek az automatikus működéssel
szemben, és mindaddig tárolásra kerülnek,
amíg a használó az AUTOgomb ismét-
elt megnyomásával visszatér az automati-
kus szabályozáshoz; kivételt képeznek azok
az esetek, amikor a rendszer különleges
biztonsági feltételek miatt beavatkozik. Az
egyes funkciók kézi beállítása nem bef-
olyásolja a többi funkció automatikus szab-
ályozását. Az utastérbe bejuttatott levegő
mennyisége független a jármű sebességé-
től, mivel azt az elektronikus szabályozású
ventilátor biztosítja. A belépő levegő hő-
mérsékletének szabályozása mindig auto-
matikusan történik a kijelzőn beállított ve-
zető oldali és az első utas oldali hőmér-
séklet függvényében (kivéve, amikor a be-
rendezés kikapcsolt vagy egyes esetekben,
amikor a légkondicionáló kompresszor ki-
kapcsolt).A rendszer az alábbi paraméterek/funkciók
kézi beállítását vagy módosítását teszi le-
hetővé:
❒
vezető és az első utas oldali hőmér-
séklet;
❒
ventilátor sebessége (folyamatos vál-
toztatással);
❒
levegőelosztás hét különböző állásba
(vezető/első utas oldal);
❒
légkondicionáló kompresszor bekap-
csolása;
❒
egyzónás/kétzónás levegőelosztás priori-
tás;
❒
ablakok gyors pára- és jégmentesítése;
❒
belső levegő keringtetés be- és kikap-
csolása;
❒
hátsó ablak fűtés;
❒
a rendszer kikapcsolása.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 39
Page 44 of 227
40BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

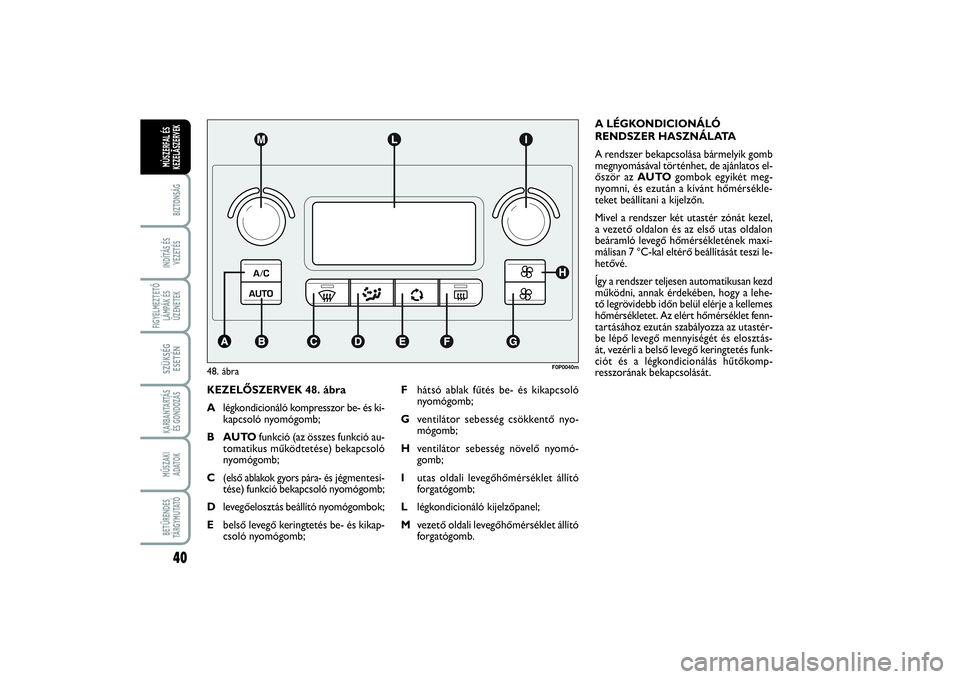

KEZELŐSZERVEK 48. ábra

Alégkondicionáló kompresszor be- és ki-
kapcsoló nyomógomb;
BAUTOfunkció (az összes funkció au-
tomatikus működtetése) bekapcsoló
nyomógomb;
C
(első ablakok gyors pára- és
jégmentesí-
tése) funkció bekapcsoló nyomógomb;
Dlevegőelosztás beállító nyomógombok;
Ebelső levegő keringtetés be- és kikap-
csoló nyomógomb; A LÉGKONDICIONÁLÓ
RENDSZER HASZNÁLATA
A rendszer bekapcsolása bármelyik gomb
megnyomásával történhet, de ajánlatos el-
őször az AUTOgombok egyikét meg-
nyomni, és ezután a kívánt hőmérsékle-
teket beállítani a kijelzőn.
Mivel a rendszer két utastér zónát kezel,
a vezető oldalon és az első utas oldalon
beáramló levegő hőmérsékletének maxi-
málisan 7 °C-kal eltérő beállítását teszi le-
hetővé.
Így a rendszer teljesen automatikusan kezd
működni, annak érdekében, hogy a lehe-
tő legrövidebb időn belül elérje a kellemes
hőmérsékletet. Az elért hőmérséklet fenn-
tartásához ezután szabályozza az utastér-
be lépő levegő mennyiségét és elosztás-
át, vezérli a belső levegő keringtetés funk-
ciót és a légkondicionálás hűtőkomp-
resszorának bekapcsolását.
48. ábra
F0P0040m
Fhátsó ablak fűtés be- és kikapcsoló
nyomógomb;
Gventilátor sebesség csökkentő nyo-
mógomb;
Hventilátor sebesség növelő nyomó-
gomb;
Iutas oldali levegőhőmérséklet állító
forgatógomb;
Llégkondicionáló kijelzőpanel;
Mvezető oldali levegőhőmérséklet állító
forgatógomb.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 40
Page 45 of 227
41
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
A rendszer teljesen automatikus műkö-
dése közben csak a következő funkciók
szabályozhatók manuálisan:❒
Ω
belső levegő keringtetés, a belső le-
vegő keringtetés mindig be- vagy ki-
kapcsolt állapota;
❒-
az első ablakok, a hátsó ablak és a
külső visszapillantó tükrök pára-/jég-
mentesítésének meggyorsítására;
❒
(
a hátsó ablak és a külső tükrök pá-
ra-/jégmentesítő fűtése;
❒
π
a levegőelosztás megválasztása
szellőztetés közben.
Teljesen automatikus működés közben a
megfelelő nyomó- vagy forgatógombok se-
gítségével bármikor módosítani lehet a be-
állított hőmérsékleteket, a levegőelosztást
és a ventilátor sebességét: a berendezés
automatikusan módosítja a saját beállítá-
sait, hogy alkalmazkodjon az új igényekhez.Levegőhőmérséklet szabályozó
gombok M - I
A gomboknak az óramutató járásával meg-
egyező vagy ellenkező irányú elforgatásával
növelhetjük vagy csökkenthetjük az utastér
levegőjének beállítandó hőmérsékletét a ve-
zető (Mgomb) vagy az utas oldalon (I
gomb). Mivel a rendszer két utastér zónát
kezel, a vezető oldalon és az első utas ol-
dalon beáramló levegő hőmérsékletének
maximálisan 7 °C-kal eltérő beállítását teszi
lehetővé. A beállított hőmérséklet a kijel-
ző megfelelő gomb felőli oldalán jelenik meg.
Az AUTOgomb megnyomása aktiválja az
automatikus üzemmódot, amelyben a rend-
szer eltérő hőmérsékleteket tart fenn a ve-
zető oldalon és az utas oldalon. Az auto-
matikus üzemmódban az AUTOgomb új-
bóli megnyomására a rendszer automatiku-
san kiegyenlíti a vezető oldali és az utas ol-
dali hőmérsékletet.
Ha a gombokat teljesen elforgatjuk jobbra
vagy balra, a HI(maximális fűtés) vagy LO
(maximális hűtés) funkciók kapcsolnak be.
A funkciók kikapcsolásához elegendő a hő-
mérséklet szabályozó gomb elforgatásával
beállítani a kívánt hőmérsékletet.Gomb a levegőelosztás
megválasztásához D
A gomb megnyomásával manuálisan vá-
laszthatunk az utastér bal és jobb oldalá-
nak hét különféle levegőelosztási módja
között:
æ
A levegőáramlás irányítása a szélvédő
és az első oldalablakok felé pára- vagy
jégmentesítésre.
ø
A levegőáramlás irányítása a műszer-
fali középső és oldalsó levegőnyílás-
ok felé a felsőtest és az arc hűtésére
a meleg évszakokban.
¿
A levegőáramlás irányítása az első és
hátsó lábtér felé. Ez a levegőelosztás
beállítás a meleg levegő természetes
felfelé áramlása révén lehetővé teszi
az utastér legrövidebb idő alatti fel-
fűtését, azonnali melegérzetet bizto-
sítva.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 41
Page 46 of 227
42BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
¡
A levegőáramlás megosztása a láb-
térbe irányuló (melegebb levegő), a
műszerfali középső és oldalsó (hűvö-
sebb levegő) levegőnyílások között.
Ez a levegőelosztás különösen a köz-
tes évszakokban (tavasszal és ősszel),
napsütésben hasznos.
¬
A levegőáramlás megosztása a láb-
térbe irányuló, valamint a szélvédő és
az első oldalablakok pára- és jég-
mentesítésére szolgáló levegőnyílás-
ok között. Ez a levegőelosztási mód
az utastér megfelelő fűtése mellett az
ablakok párásodásának megelőzését
is biztosítja.A levegőelosztás manuálisan bekapcsolt ál-
lapotát a kiválasztott gombokon lévő le-
dek kigyulladása jelzi. Kombinált funkció-
ban egy gomb megnyomására az adott
funkció a már beállított funkciókkal egy-
idejűleg bekapcsol. Ha viszont egy már ak-
tív funkció gombját nyomjuk meg, az tör-
lődik és a hozzá tartozó led kialszik. Egy
manuális beállítást követően az automati-
kus elosztás visszakapcsolásához nyomjuk
meg az AUTOgombot.
Amikor a vezető a szélvédő felé irányítja a
levegőelosztást, automatikusan az utas ol-
dalon is a szélvédő felé irányul a levegőel-
osztás. Ezután az utas választhat ettől el-
térő levegőelosztást, a megfelelő gomb-
ok megnyomásával.Ventilátor sebesség szabályozó
gombok G - H
A Gpgomb megnyomásával csökkent-
hetjük a ventilátor sebességét, ezzel az
utastérbe áramló levegő mennyiségét. A
Hpgomb megnyomásával növelhetjük a
ventilátor sebességét, ezzel az utastérbe
áramló levegő mennyiségét. Mindkét kez-
előszerv működtetésének célja a kívánt
hőmérséklet fenntartása.
A ventilátor sebességét a kijelzőn ap
szimbólum kivilágított függőleges oszlo-
painak száma mutatja:
❒
a ventilátor maximális sebessége = az
összes oszlop világít;
❒
a ventilátor minimális sebessége = az el-
ső oszlop világít.
A ventilátor működése csak akkor kap-
csolható ki, ha korábban a légkondicioná-
lás hűtőkompresszorát kikapcsoltuk az A
gomb megnyomásával.
FIGYELMEZTETÉS Egy manuális beállítást
követően az automatikus ventilátorsebes-
ség-szabályozás visszaállításához nyomjuk
meg az AUTOgombot.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 42
Page 47 of 227
43
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
AUTO gomb
(automatikus üzemmód be-/
kikapcsolása)
Az AUTOgomb megnyomásával a rend-
szer automatikusan szabályozza az utastér
megfelelő zónájában az utastérbe jutó le-
vegő mennyiségét és elosztását, és törli az
összes előzetes manuális beállítást. Lega-
lább egy automatikus funkció (levegő ke-
ringtetés, levegő elosztás, ventilátor sebes-
ség vagy a kompresszor kikapcsolása) kézi
beállítása.
FIGYELMEZTETÉS Ha a rendszer az egy-
es funkciók kézi beállítása miatt már nem
képes az utastérben a kívánt hőmérsékle-
tet elérni és fenntartani, a rendszer műkö-
dési nehézségeire a beállított hőmérséklet
érték villogása figyelmeztet, majd egy perc-
cel később az AUTOfelirat kialszik.Egy vagy több manuális beállítást követő-
en az automatikus funkció visszakapcso-
lásához bármikor megnyomhatjuk az AU-
TOgombot.
Az AUTOgomb ismételt megnyomásával
automatikusan egyenlővé tehetjük az első
utasülés zónájának hőmérsékletét a veze-
tőüléshez beállított hőmérséklettel, így te-
hát mindkét zóna hőmérsékletét és leve-
gő elosztását a vezetőülés zónájának gom-
bjának elforgatásával egyszerre tudjuk be-
állítani. Ez a funkció megkönnyíti az utas-
tér hőmérsékletének beállítását, ha a ve-
zető egyedül van. A beállított hőmérsék-
let és a levegőelosztás oldalanként elkülö-
nített szabályozhatóságának visszaállításá-
hoz elegendő, ha ismét megnyomjuk az
AUTOgombot.Belső levegő keringtetés be-/
kikapcsoló gomb E
A belső levegő keringtetés vezérlése az
alábbi működési logika szerint történik:
❒
automatikus bekapcsolás az AUTO
gomb megnyomására, amit a kijelzőn az
AUTOfelirat megjelenése jelez.
❒
kézi bekapcsolás az Egomb megnyo-
mására, amit a kijelzőn a
Ω
szimbólum
megjelenése jelez;
❒
kézi kikapcsolás az Egomb megnyo-
mására, amit a kijelzőn a
Ω
szimbólum
megjelenése jelez;
FIGYELMEZTETÉS A belső levegő ke-
ringtetés funkció bekapcsolása lehetővé
teszi az utastér felfűtésének/lehűtésének
meggyorsítását.
Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen nö-
veli az ablakok párásodási hajlamát külön-
ösen akkor, ha a légkondicionálás nincs be-
kapcsolva.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 43
Page 48 of 227
44BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
Alacsony külső hőmérséklet esetén a le-
vegőkeringtetés kikapcsol (a külső levegő
beléptetésével), így elkerülhető az ablak-
ok párásodási jelensége.
Automata üzemmódban a rendszer auto-
matikusan kezeli a levegőkeringtetést a
külső időjárási körülmények függvényében.Légkondicionáló kompresszor be-
/kikapcsoló gomb A
A hűtőkompresszor bekapcsolásához nyo-
mjuk meg az A/Cgombot, a bekapcsolt
állapotot a kijelzőn az A/Cfelirat megjel-
enése jelzi. A hűtőkompresszor kikapcso-
lásához a légkondicionálás bekapcsolt álla-
potában nyomjuk meg az A/Cgombot; ek-
kor a kikapcsolt állapot megerősítéseként
a felirat eltűnik. A légkondicionáló komp-
resszor kikapcsolt állapotában a rendszer
kikapcsolja a belső levegő keringtetést, így
elkerülhető az ablakok párásodása. Ha vi-
szont a rendszer már nem képes megtar-
tani a kívánt hőmérsékletet, villogni kez-
denek a hőmérsékletek, és eltűnik az AU-
TOfelirat.FIGYELMEZTETÉS Kikapcsolt komp-
resszor esetén az utastérbe érkező leve-
gő hőmérséklete nem lehet alacsonyabb a
külső levegő hőmérsékleténél; továbbá
különleges környezeti körülmények mel-
lett az ablakok gyorsan bepárásodhatnak,
mert a levegő nedvességtartalma nem
csökkenthető.
A kompresszor kikapcsolását a motor le-
állításakor a rendszer tárolja. A komp-
resszor automatikus működtetésének
visszaállításához nyomjuk meg ismét az
A/Cvagy az AUTOgombot.
Kikapcsolt kompresszor esetén lehet nul-
lára csökkenteni a ventilátor sebességét.
Bekapcsolt kompresszor és járó motor
esetén a manuális szellőztetés nem lehet
alacsonyabb a kijelzőn megjelenő oszlop
egy egységénél.
Alacsony külső hőmérséklet-
nél nem tanácsos a belső le-
vegő keringtetés funkció használata,
mivel ilyen esetben az ablakok hamar
bepárásodhatnak.
FIGYELEM
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 44
Page 49 of 227
45
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
Ablakok gyors pára- és
jégmentesítése gomb C
A gomb megnyomására a légkondicionáló
rendszer automatikusan bekapcsolja a szél-
védő és az oldalablakok gyors pára- és jég-
mentesítéséhez szükséges összes funkci-
ót:❒
bekapcsolja a légkondicionáló komp-
resszort, ha az időjárási viszonyok ezt
megengedik;
❒
kikapcsolja a levegőkeringtetést;
❒
beállítja a maximális levegőhőmérsék-
letet HImindkét zónában;
❒
a motor hűtőfolyadék hőmérsékletétől
függően beállítja a ventilátor sebességét
oly módon, hogy korlátozza a párásodás
megelőzésére nem alkalmas hideg leve-
gő belépését az utastérbe;
❒
a levegőáramlást a szélvédő és az első
oldalablakok felé irányítja;
❒
bekapcsolja a hátsó ablak fűtést.
FIGYELMEZTETÉS Az ablakok gyors pá-
ra- és jégmentesítése funkció kb. 3 percig
bekapcsolva marad azután, hogy a motor
hűtőfolyadék elérte a megfelelő hőmér-
sékletet.A gyors pára- és jégmentesítés bekapcso-
lásakor az ennek a funkciónak és a hátsó-
ablak-fűtés funkciónak a nyomógombjába
épített fénydióda is kigyullad.
A gyors pára- és jégmentesítés bekapcsolt
állapotában csak a ventilátorsebesség ma-
nuális szabályozására és a hátsóablak-fűtés
kikapcsolására van lehetőség. A gyors pá-
ra- és jégmentesítés funkció kikapcsolá-
sához és az utoljára beállított működési ál-
lapot visszaállításához nyomjuk meg újból
a gyors pára- és jégmentesítés gombot,
vagy a belső levegőcirkuláció gombot, vagy
a kompresszor kikapcsolás gombot, vagy
az AUTOgombot.A hátsó ablak és a külső
visszapillantótükrök pára- és
jégmentesítése gomb
(egyes változatoknál) F
A gomb megnyomása a hátsó ablak pára- és
jégmentesítő elektromos fűtését kapcsolja
be.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
A funkció kb. 20 perc után, vagy a gomb
ismételt megnyomásakor vagy a motor le-
állításakor automatikusan kikapcsol, és a
következő indításkor nem kapcsol be újra.
FIGYELMEZTETÉS A károsodás megelőzé-
se és a megfelelő működés biztosítása érde-
kében ne ragasszunk címkét, matricát a hát-
só ablak belső felületén lévő fűtőszálakra.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 45
Page 50 of 227
46BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
Légkondicionáló rendszer (A/C)
kikapcsoló gomb A
A légkondicionáló rendszer kikapcsolás-
hoz nyomjuk meg az Agombot. A lég-
kondicionáló rendszer kikapcsolt állapot-
át az alábbiak jellemzik:❒
a kijelzőről eltűnnek a beállított hő-
mérsékletek;
❒
a levegőkeringtetés bekapcsolva, az
utastérbe nem érkezik külső levegő;
❒
a légkondicionáló kompresszor kikap-
csolva;
❒
a ventilátor kikapcsolva.
A hátsó ablak fűtés a légkondicionáló rend-
szer kikapcsolt állapotában is be- vagy ki-
kapcsolható.
FIGYELMEZTETÉS A légkondicionáló
rendszer vezérlőegysége tárolja a kikap-
csolás előtt beállított hőmérsékleteket, és
a rendszer bármely gombjának (kivéve a
hátsó ablak fűtés gombot) megnyomása-
kor visszaállítja azokat; ha a kikapcsolás el-
őtt már aktív funkció gombját nyomjuk
meg, az továbbra is bekapcsolt állapotban
marad, ha viszont nem volt bekapcsolva,
most aktiválódik.
A légkondicionáló rendszer automatikus
üzemmódjának bekapcsolásához nyomjuk
meg az AUTOgombot.KIEGÉSZÍTŐ FŰTŐBERENDEZÉS
(egyes változatoknál)
Ez a berendezés hideg, téli időjárás esetén
lehetővé teszi az utastér gyorsabb felfűté-
sét.
A fűtőberendezés automatikusan kikap-
csol a kényelmi feltételek elérésekor.
Automata, kétzónás
légkondicionáló
A kiegészítő fűtőberendezés az indítókulcs
Mállásba fordításakor automatikusan be-
kapcsol.Kézi működtetésű fűtő és
légkondicionáló berendezés
A kiegészítő fűtőberendezés az M vagy az
Igomb vörös tartomány végéhez való for-
dításakor és (aDgomb megnyomásával)
legalább az első sebességre bekapcsolt
ventilátornál automatikusan bekapcsol.
FIGYELMEZTETÉS A fűtőberendezés csak
alacsony külső hőmérséklet és alacsony
motor hűtőfolyadék hőmérséklet esetén
működik.
FIGYELMEZTETÉS A fűtőberendezés
nem kapcsol be, ha az akkumulátor fe-
szültsége nem elegendő.
