FIAT SCUDO 2016 Libretto Uso Manutenzione (in Italian)

157
SPIE
E MESSAGGIMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN EMERGENZA

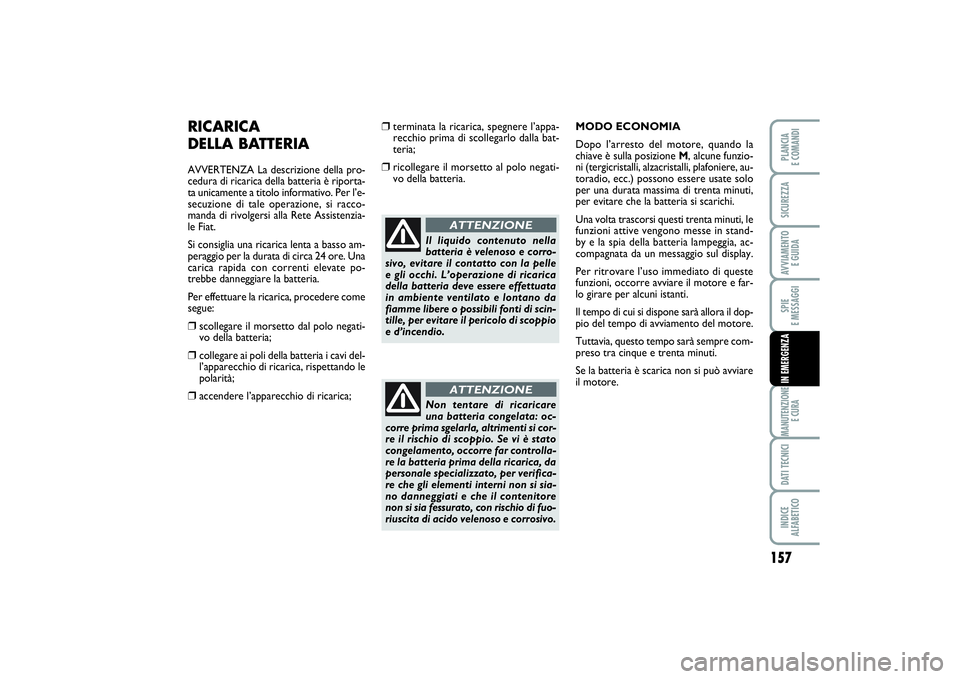

RICARICA
DELLA BATTERIAAVVERTENZA La descrizione della pro-
cedura di ricarica della batteria è riporta-
ta unicamente a titolo informativo. Per l’e-
secuzione di tale operazione, si racco-
manda di rivolgersi alla Rete Assistenzia-
le Fiat.
Si consiglia una ricarica lenta a basso am-
peraggio per la durata di circa 24 ore. Una
carica rapida con correnti elevate po-
trebbe danneggiare la batteria.
Per effettuare la ricarica, procedere come
segue:❒
scollegare il morsetto dal polo negati-
vo della batteria;
❒
collegare ai poli della batteria i cavi del-
l’apparecchio di ricarica, rispettando le
polarità;
❒
accendere l’apparecchio di ricarica;
Il liquido contenuto nella
batteria è velenoso e corro-
sivo, evitare il contatto con la pelle
e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata
in ambiente ventilato e lontano da
fiamme libere o possibili fonti di scin-
tille, per evitare il pericolo di scoppio
e d’incendio.
ATTENZIONE
❒
terminata la ricarica, spegnere l’appa-
recchio prima di scollegarlo dalla bat-
teria;
❒
ricollegare il morsetto al polo negati-
vo della batteria.
Non tentare di ricaricare
una batteria congelata: oc-
corre prima sgelarla, altrimenti si cor-
re il rischio di scoppio. Se vi è stato
congelamento, occorre far controlla-
re la batteria prima della ricarica, da
personale specializzato, per verifica-
re che gli elementi interni non si sia-
no danneggiati e che il contenitore
non si sia fessurato, con rischio di fuo-
riuscita di acido velenoso e corrosivo.
ATTENZIONE
MODO ECONOMIA
Dopo l’arresto del motore, quando la
chiave è sulla posizione M, alcune funzio-
ni (tergicristalli, alzacristalli, plafoniere, au-
toradio, ecc.) possono essere usate solo
per una durata massima di trenta minuti,
per evitare che la batteria si scarichi.
Una volta trascorsi questi trenta minuti, le
funzioni attive vengono messe in stand-
by e la spia della batteria lampeggia, ac-
compagnata da un messaggio sul display.
Per ritrovare l’uso immediato di queste
funzioni, occorre avviare il motore e far-
lo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora il dop-
pio del tempo di avviamento del motore.
Tuttavia, questo tempo sarà sempre com-
preso tra cinque e trenta minuti.
Se la batteria è scarica non si può avviare
il motore.
139-158 SCUDO LUM I 07/03/14 08.44 Pagina 157

158SPIE
E MESSAGGIMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN EMERGENZA
fig. 26
A
F0P0243m
Durante il traino del veico-
lo non avviare il motore.
ATTENZIONE
Prima di avvitare l’anello pu-
lire accuratamente la rela-
tiva sede filettata. Prima di iniziare
il traino del veicolo accertarsi inoltre
di aver avvitato a fondo l’anello sul
perno filettato.
ATTENZIONE
Prima di effettuare il traino
disinserire il bloccasterzo (ve-
dere paragrafo “Dispositivo di avvia-
mento” nel capitolo “Plancia e co-
mandi”). Durante il traino ricordarsi
che non avendo l’ausilio del servofre-
no e del servosterzo per frenare è ne-
cessario esercitare un maggior sforzo
sul pedale e per sterzare è necessario
un maggior sforzo sul volante. Non uti-
lizzare cavi flessibili per effettuare il
traino, evitare gli strappi. Durante le
operazioni di traino verificare che il fis-
saggio del giunto alla vettura non dan-
neggi i componenti a contatto. Nel
trainare la vettura, è obbligatorio ri-
spettare le specifiche norme di circo-
lazione stradale, relative sia al dispo-
sitivo di traino, sia al comportamen-
to da tenere sulla strada.
ATTENZIONE
fig. 27
F0P0608m

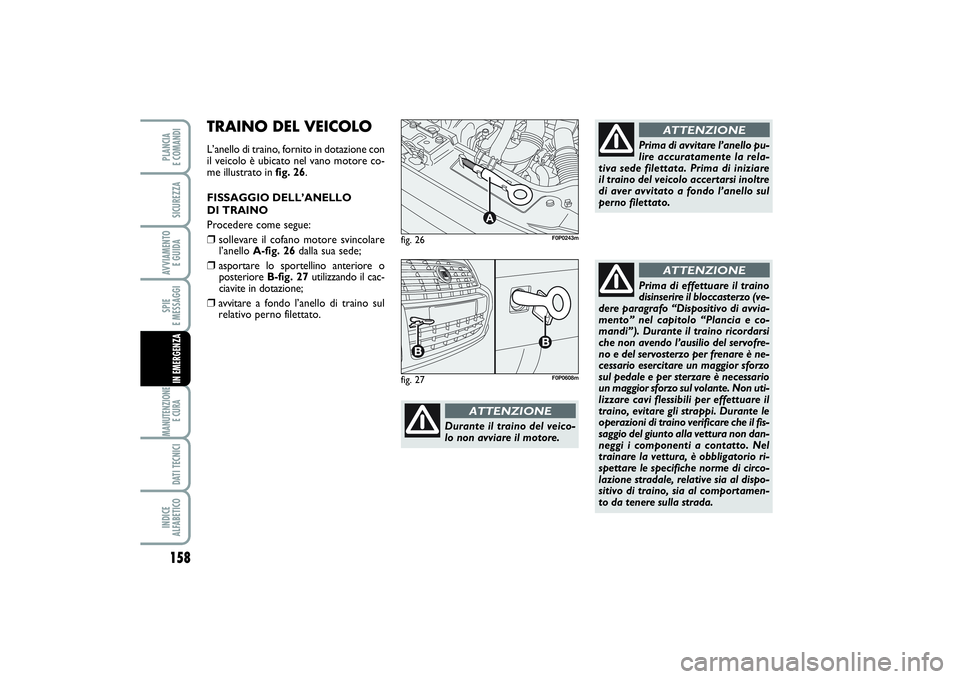

TRAINO DEL VEICOLOL’anello di traino, fornito in dotazione con
il veicolo è ubicato nel vano motore co-
me illustrato in fig. 26.
FISSAGGIO DELL’ANELLO
DI TRAINO
Procedere come segue:❒
sollevare il cofano motore svincolare
l’anello A-fig. 26dalla sua sede;
❒
asportare lo sportellino anteriore o
posteriore B-fig. 27utilizzando il cac-
ciavite in dotazione;
❒avvitare a fondo l’anello di traino sul
relativo perno filettato.
139-158 SCUDO LUM I 07/03/14 08.44 Pagina 158

159
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
MANUTENZIONE PROGRAMMATA .............................. 160
PIANO DI MANUTENZIONE PROGRAMMATA .......... 161
CONTROLLI PERIODICI ..................................................... 163
UTILIZZO GRAVOSO DEL VEICOLO .............................. 163

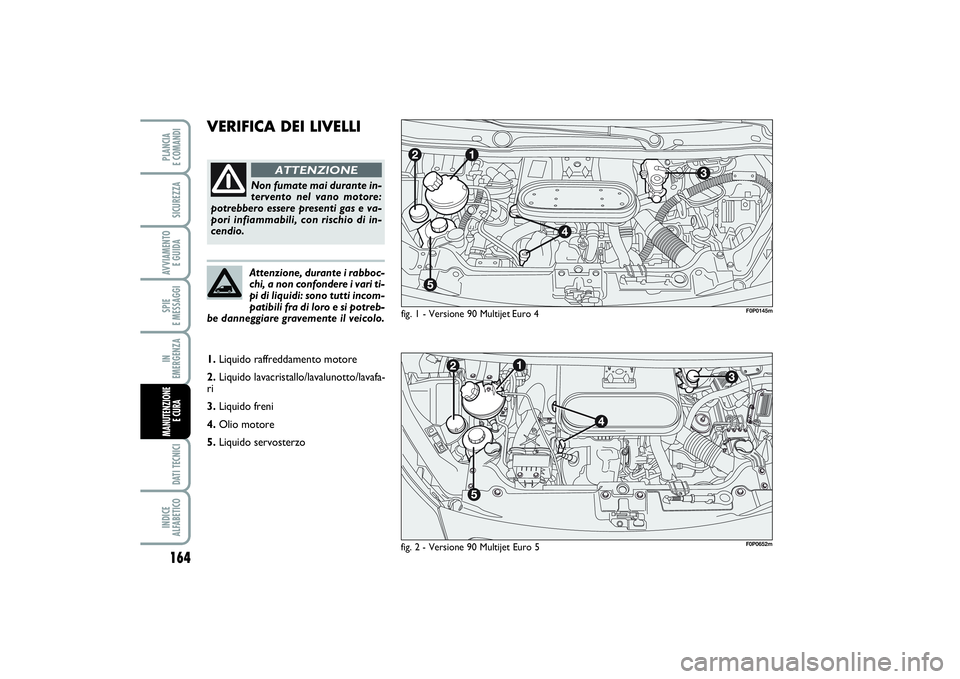

VERIFICA DEI LIVELLI ........................................................... 164
FILTRO ARIA / FILTRO ANTIPOLLINE............................. 170
BATTERIA ................................................................................. 170
RUOTE E PNEUMATICI ....................................................... 173
TUBAZIONI IN GOMMA .................................................... 174
TERGICRISTALLO/TERGILUNOTTO .............................. 174
CARROZZERIA ...................................................................... 176
INTERNI .................................................................................... 178
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E

E E

C C
U U
R R
A A
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 159

AVVERTENZA I tagliandi di Manutenzio-
ne Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli
stessi può comportare la decadenza della
garanzia.
Il servizio di Manutenzione Programmata
viene prestato da tutta la Rete Assisten-
ziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori
sostituzioni o riparazioni, queste potran-
no venire eseguite solo con l’esplicito ac-
cordo del Cliente.AVVERTENZA Si consiglia di segnalare su-
bito alla Rete Assistenziale Fiat eventuali
piccole anomalie di funzionamento, sen-
za attendere l’esecuzione del prossimo ta-
gliando.
Se il veicolo viene usato frequentemente
per il traino di rimorchi, occorre ridurre
l’intervallo tra una manutenzione pro-
grammata e l’altra.

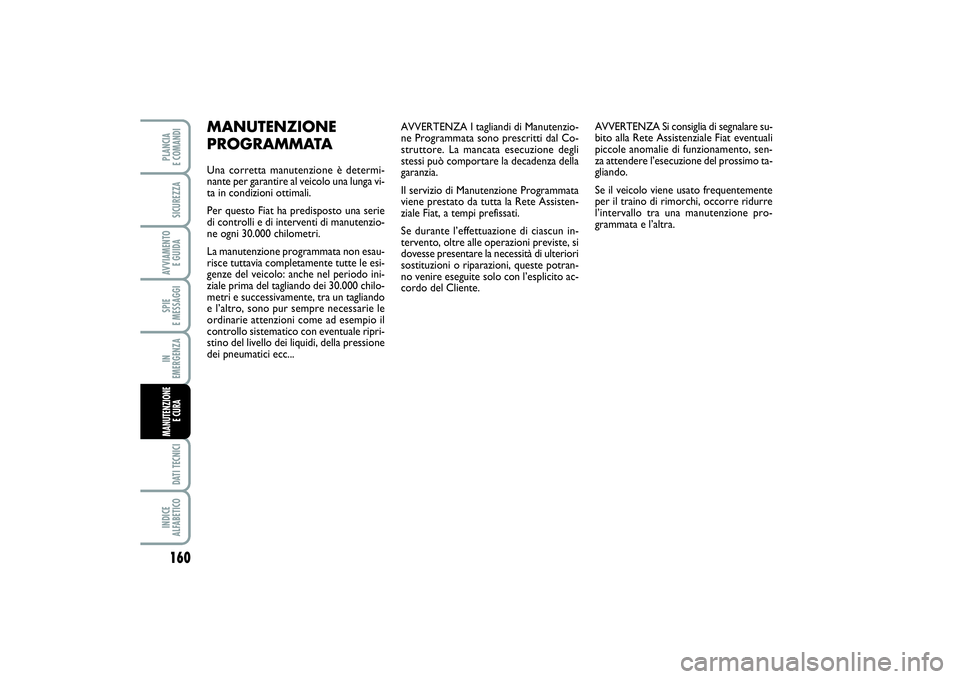

MANUTENZIONE
PROGRAMMATAUna corretta manutenzione è determi-
nante per garantire al veicolo una lunga vi-
ta in condizioni ottimali.
Per questo Fiat ha predisposto una serie
di controlli e di interventi di manutenzio-
ne ogni 30.000 chilometri.
La manutenzione programmata non esau-
risce tuttavia completamente tutte le esi-
genze del veicolo: anche nel periodo ini-
ziale prima del tagliando dei 30.000 chilo-
metri e successivamente, tra un tagliando
e l’altro, sono pur sempre necessarie le
ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale ripri-
stino del livello dei liquidi, della pressione
dei pneumatici ecc...
160SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 160

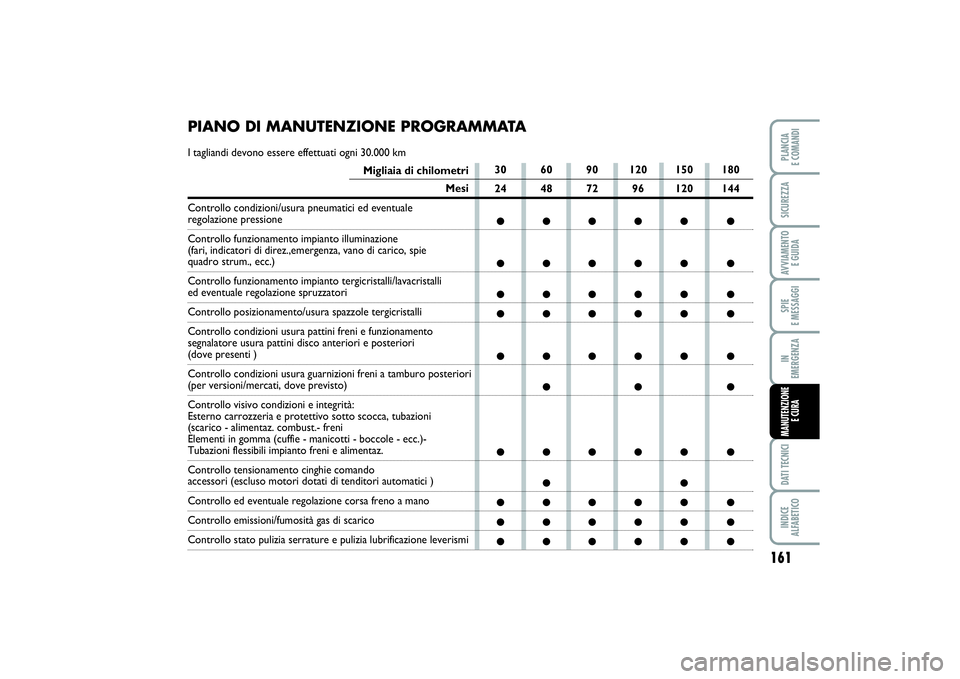

PIANO DI MANUTENZIONE PROGRAMMATAI tagliandi devono essere effettuati ogni 30.000 km
Migliaia di chilometri
Mesi
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto illuminazione
(fari, indicatori di direz.,emergenza, vano di carico, spie quadro strum., ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale regolazione spruzzatoriControllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento
segnalatore usura pattini disco anteriori e posteriori (dove presenti )
Controllo condizioni usura guarnizioni freni a tamburo posteriori (per versioni/mercati, dove previsto)
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentaz. combust.- freni
Elementi in gomma (cuffie - manicotti - boccole - ecc.)-Tubazioni flessibili impianto freni e alimentaz.
Controllo tensionamento cinghie comando accessori (escluso motori dotati di tenditori automatici )Controllo ed eventuale regolazione corsa freno a manoControllo emissioni/fumosità gas di scaricoControllo stato pulizia serrature e pulizia lubrificazione leverismi
161
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
30 60 90 120 150 180
24 48 72 96 120 144●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●● ●
●●●●● ●
●●
●●●●● ●
●●●●● ●
●●●●● ●
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 161

30 60 90 120 150 180
24 48 72 96 120 144●●●●● ●
●●●
●● ●
●● ●
●●●●● ●
●●●●● ●
●
●
●●●●● ●
●● ●
●●●●● ●
●
●

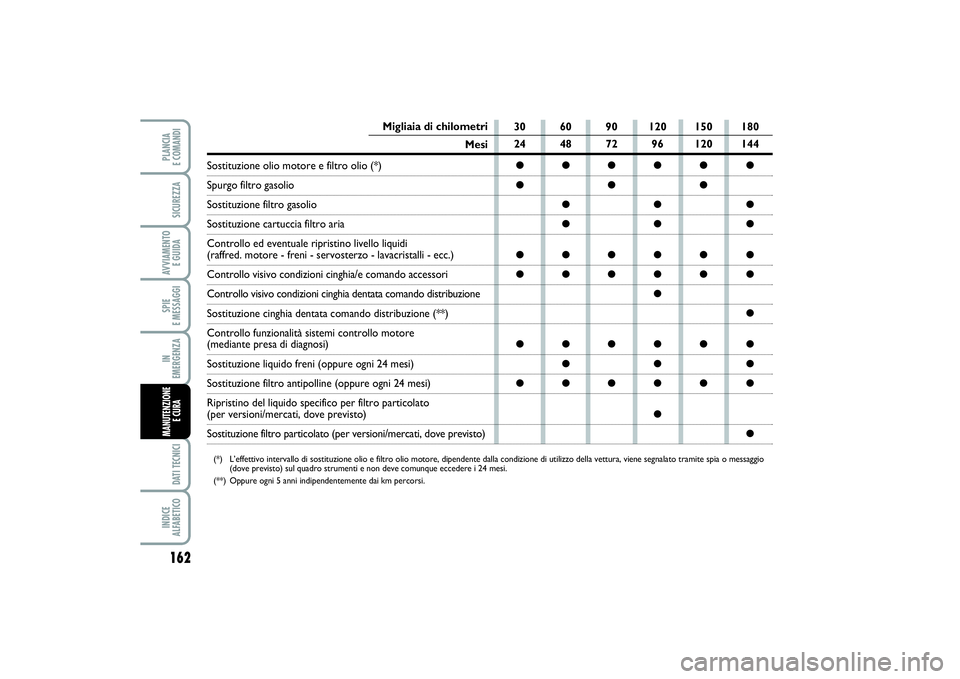

162SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
Migliaia di chilometri
Mesi
Sostituzione olio motore e filtro olio (*)Spurgo filtro gasolioSostituzione filtro gasolioSostituzione cartuccia filtro aria
Controllo ed eventuale ripristino livello liquidi (raffred. motore - freni - servosterzo - lavacristalli - ecc.)Controllo visivo condizioni cinghia/e comando accessoriControllo visivo condizioni cinghia dentata comando distribuzioneSostituzione cinghia dentata comando distribuzione (**)
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)Sostituzione liquido freni (oppure ogni 24 mesi)Sostituzione filtro antipolline (oppure ogni 24 mesi)
Ripristino del liquido specifico per filtro particolato (per versioni/mercati, dove previsto)Sostituzione filtro particolato (per versioni/mercati, dove previsto) (*) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipendente dalla condizione di utilizzo della vettura, viene segnalato tramite spia o messaggio
(dove previsto) sul quadro strumenti e non deve comunque eccedere i 24 mesi.
(**) Oppure ogni 5 anni indipendentemente dai km percorsi.
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 162

163
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

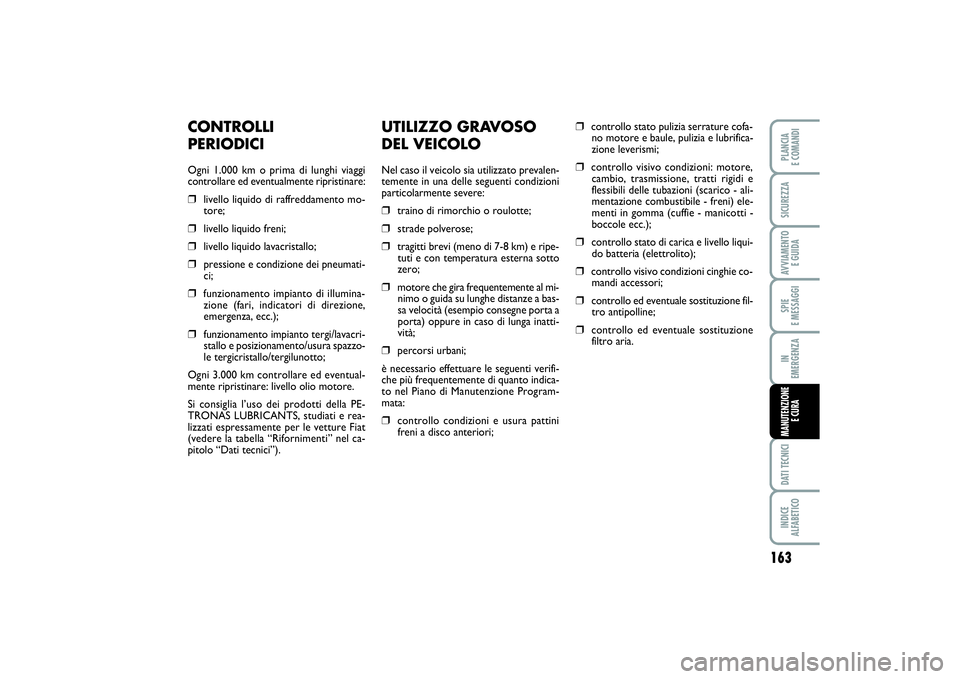

UTILIZZO GRAVOSO
DEL VEICOLONel caso il veicolo sia utilizzato prevalen-
temente in una delle seguenti condizioni
particolarmente severe:❒
traino di rimorchio o roulotte;
❒
strade polverose;
❒
tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒
motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bas-
sa velocità (esempio consegne porta a
porta) oppure in caso di lunga inatti-
vità;
❒
percorsi urbani;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒
controllo condizioni e usura pattini
freni a disco anteriori;
❒
controllo stato pulizia serrature cofa-
no motore e baule, pulizia e lubrifica-
zione leverismi;
❒
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione combustibile - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒
controllo stato di carica e livello liqui-
do batteria (elettrolito);
❒
controllo visivo condizioni cinghie co-
mandi accessori;
❒
controllo ed eventuale sostituzione fil-
tro antipolline;
❒
controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICIOgni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:❒
livello liquido di raffreddamento mo-
tore;
❒
livello liquido freni;
❒
livello liquido lavacristallo;
❒
pressione e condizione dei pneumati-
ci;
❒
funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒
funzionamento impianto tergi/lavacri-
stallo e posizionamento/usura spazzo-
le tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della PE-
TRONAS LUBRICANTS, studiati e rea-
lizzati espressamente per le vetture Fiat
(vedere la tabella “Rifornimenti” nel ca-
pitolo “Dati tecnici”).
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 163

164SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
VERIFICA DEI LIVELLI
fig. 1 - Versione 90 Multijet Euro 4
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente il veicolo.
F0P0145m
fig. 2 - Versione 90 Multijet Euro 5
F0P0652m
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafa-
ri
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 164

165
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

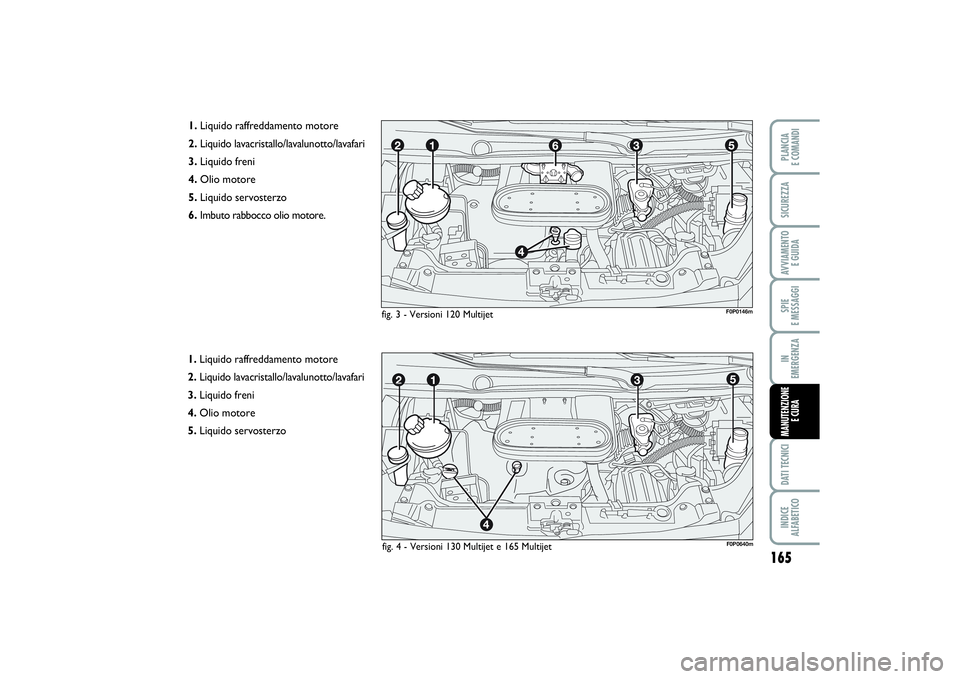

1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
6.Imbuto rabbocco olio motore.
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
F0P0146m
fig. 3 - Versioni 120 Multijet
F0P0640m
fig. 4 - Versioni 130 Multijet e 165 Multijet
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 165

Imbuto per rabbocco olio motore
(versioni 120 Multijet) fig. 8
Per favorire il rabbocco olio motore, per
le versioni 120 Multijet, è previsto l’im-
buto A-fig. 8montato appositamente nei
rispettivi vani motore.CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso del veicolo il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere
considerati stabilizzati solo dopo aver per-
corso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-
ni di impiego del veicolo.
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed

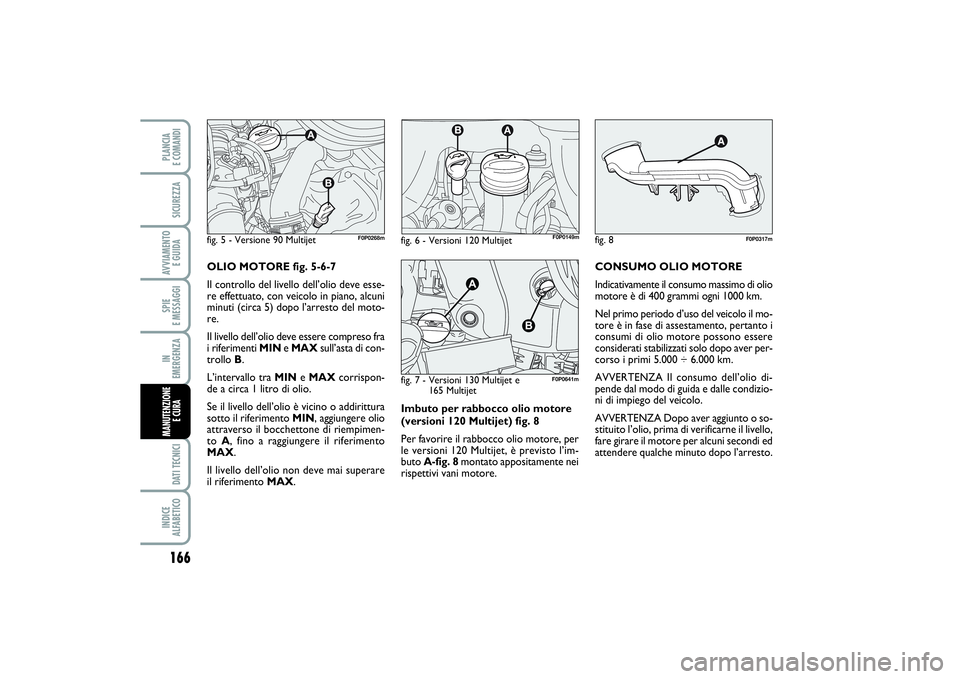

attendere qualche minuto dopo l’arresto. OLIO MOTORE fig. 5-6-7
Il controllo del livello dell’olio deve esse-
re effettuato, con veicolo in piano, alcuni
minuti (circa 5) dopo l’arresto del moto-
re.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
fig. 5 - Versione 90 Multijet
F0P0268mF0P0149m
166SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
fig. 6 - Versioni 120 Multijetfig. 8
F0P0317m
fig. 7 - Versioni 130 Multijet e
165 Multijet
F0P0641m
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 166
