FIAT SCUDO 2016 Libretto Uso Manutenzione (in Italian)

177
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

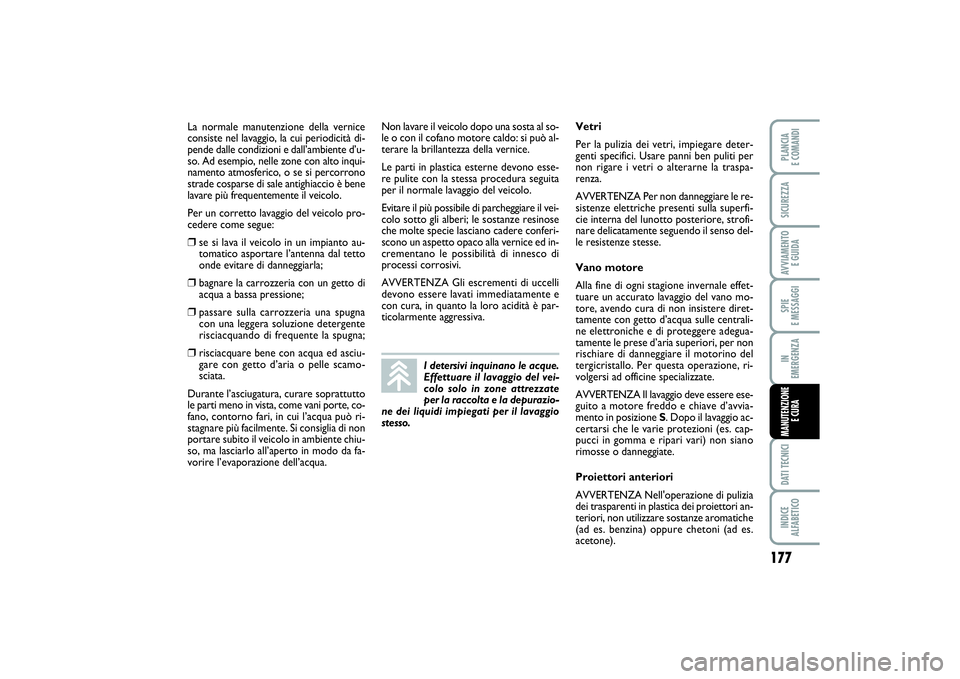

La normale manutenzione della vernice
consiste nel lavaggio, la cui periodicità di-
pende dalle condizioni e dall’ambiente d’u-
so. Ad esempio, nelle zone con alto inqui-
namento atmosferico, o se si percorrono
strade cosparse di sale antighiaccio è bene
lavare più frequentemente il veicolo.
Per un corretto lavaggio del veicolo pro-
cedere come segue:❒
se si lava il veicolo in un impianto au-
tomatico asportare l’antenna dal tetto
onde evitare di danneggiarla;
❒
bagnare la carrozzeria con un getto di
acqua a bassa pressione;
❒
passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
❒
risciacquare bene con acqua ed asciu-
gare con getto d’aria o pelle scamo-
sciata.
Durante l’asciugatura, curare soprattutto
le parti meno in vista, come vani porte, co-
fano, contorno fari, in cui l’acqua può ri-
stagnare più facilmente. Si consiglia di non
portare subito il veicolo in ambiente chiu-
so, ma lasciarlo all’aperto in modo da fa-
vorire l’evaporazione dell’acqua.Non lavare il veicolo dopo una sosta al so-
le o con il cofano motore caldo: si può al-
terare la brillantezza della vernice.
Le parti in plastica esterne devono esse-
re pulite con la stessa procedura seguita
per il normale lavaggio del veicolo.
Evitare il più possibile di parcheggiare il vei-
colo sotto gli alberi; le sostanze resinose
che molte specie lasciano cadere conferi-
scono un aspetto opaco alla vernice ed in-
crementano le possibilità di innesco di
processi corrosivi.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è par-
ticolarmente aggressiva.
I detersivi inquinano le acque.
Effettuare il lavaggio del vei-
colo solo in zone attrezzate
per la raccolta e la depurazio-
ne dei liquidi impiegati per il lavaggio
stesso.
Vetri
Per la pulizia dei vetri, impiegare deter-
genti specifici. Usare panni ben puliti per
non rigare i vetri o alterarne la traspa-
renza.
AVVERTENZA Per non danneggiare le re-
sistenze elettriche presenti sulla superfi-
cie interna del lunotto posteriore, strofi-
nare delicatamente seguendo il senso del-
le resistenze stesse.
Vano motore
Alla fine di ogni stagione invernale effet-
tuare un accurato lavaggio del vano mo-
tore, avendo cura di non insistere diret-
tamente con getto d’acqua sulle centrali-
ne elettroniche e di proteggere adegua-
tamente le prese d’aria superiori, per non
rischiare di danneggiare il motorino del
tergicristallo. Per questa operazione, ri-
volgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere ese-
guito a motore freddo e chiave d’avvia-
mento in posizione S. Dopo il lavaggio ac-
certarsi che le varie protezioni (es. cap-
pucci in gomma e ripari vari) non siano
rimosse o danneggiate.
Proiettori anteriori
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori an-
teriori, non utilizzare sostanze aromatiche
(ad es. benzina) oppure chetoni (ad es.
acetone).
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 177

178SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

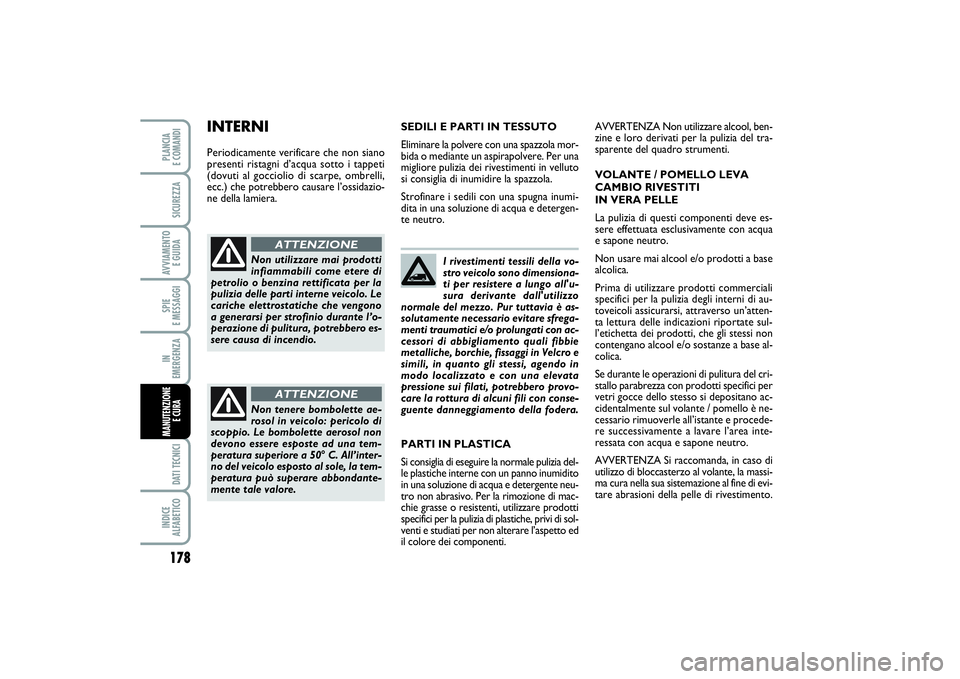

I rivestimenti tessili della vo-
stro veicolo sono dimensiona-
ti per resistere a lungo all'u-
sura derivante dall'utilizzo
normale del mezzo. Pur tuttavia è as-
solutamente necessario evitare sfrega-
menti traumatici e/o prolungati con ac-
cessori di abbigliamento quali fibbie
metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in
modo localizzato e con una elevata
pressione sui filati, potrebbero provo-
care la rottura di alcuni fili con conse-
guente danneggiamento della fodera. SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola mor-
bida o mediante un aspirapolvere. Per una
migliore pulizia dei rivestimenti in velluto
si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumi-
dita in una soluzione di acqua e detergen-
te neutro.
Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne veicolo. Le
cariche elettrostatiche che vengono
a generarsi per strofinio durante l’o-
perazione di pulitura, potrebbero es-
sere causa di incendio.
ATTENZIONE
Non tenere bombolette ae-
rosol in veicolo: pericolo di
scoppio. Le bombolette aerosol non
devono essere esposte ad una tem-
peratura superiore a 50° C. All’inter-
no del veicolo esposto al sole, la tem-
peratura può superare abbondante-
mente tale valore.
ATTENZIONE
INTERNIPeriodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare l’ossidazio-
ne della lamiera.AVVERTENZA Non utilizzare alcool, ben-
zine e loro derivati per la pulizia del tra-
sparente del quadro strumenti.
VOLANTE / POMELLO LEVA
CAMBIO RIVESTITI
IN VERA PELLE
La pulizia di questi componenti deve es-
sere effettuata esclusivamente con acqua
e sapone neutro.
Non usare mai alcool e/o prodotti a base
alcolica.
Prima di utilizzare prodotti commerciali
specifici per la pulizia degli interni di au-
toveicoli assicurarsi, attraverso un’atten-
ta lettura delle indicazioni riportate sul-
l’etichetta dei prodotti, che gli stessi non
contengano alcool e/o sostanze a base al-
colica.
Se durante le operazioni di pulitura del cri-
stallo parabrezza con prodotti specifici per
vetri gocce dello stesso si depositano ac-
cidentalmente sul volante / pomello è ne-
cessario rimuoverle all’istante e procede-
re successivamente a lavare l’area inte-
ressata con acqua e sapone neutro.
AVVERTENZA Si raccomanda, in caso di
utilizzo di bloccasterzo al volante, la massi-
ma cura nella sua sistemazione al fine di evi-
tare abrasioni della pelle di rivestimento. PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia del-
le plastiche interne con un panno inumidito
in una soluzione di acqua e detergente neu-
tro non abrasivo. Per la rimozione di mac-
chie grasse o resistenti, utilizzare prodotti
specifici per la pulizia di plastiche, privi di sol-
venti e studiati per non alterare l’aspetto ed
il colore dei componenti.
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 178

179
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

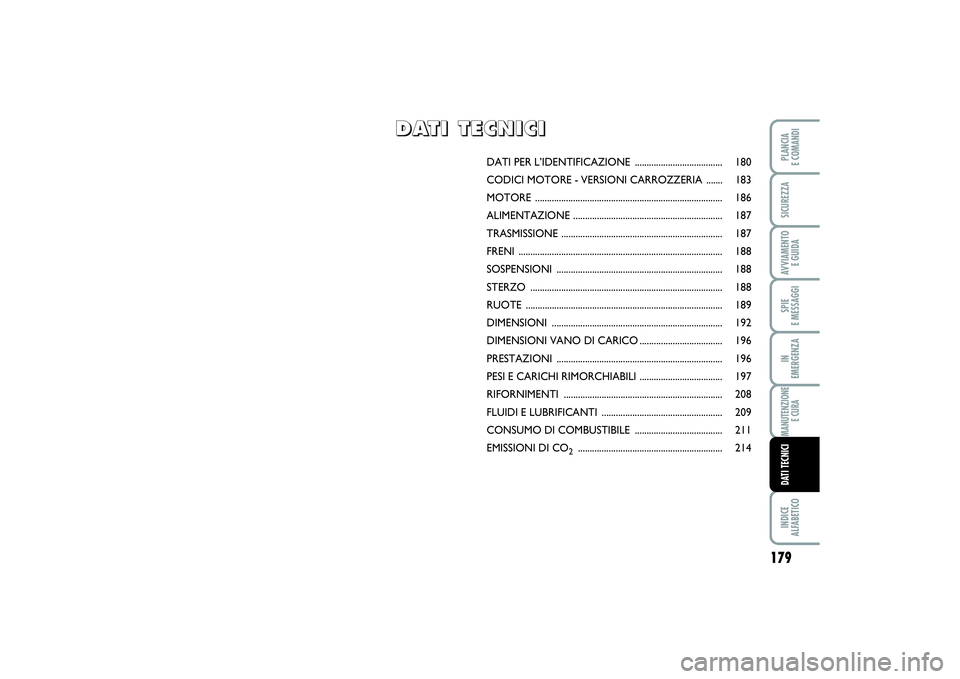

DATI PER L’IDENTIFICAZIONE ..................................... 180
CODICI MOTORE - VERSIONI CARROZZERIA ....... 183
MOTORE ............................................................................... 186
ALIMENTAZIONE ............................................................... 187
TRASMISSIONE .................................................................... 187
FRENI ...................................................................................... 188
SOSPENSIONI ...................................................................... 188
STERZO ................................................................................. 188
RUOTE ................................................................................... 189
DIMENSIONI ........................................................................ 192
DIMENSIONI VANO DI CARICO ................................... 196
PRESTAZIONI ...................................................................... 196
PESI E CARICHI RIMORCHIABILI ................................... 197
RIFORNIMENTI ................................................................... 208
FLUIDI E LUBRIFICANTI ................................................... 209
CONSUMO DI COMBUSTIBILE ..................................... 211
EMISSIONI DI CO
2............................................................. 214
D D
A A
T T
I I

T T
E E
C C
N N
I I
C C
I I
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 179

180SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI

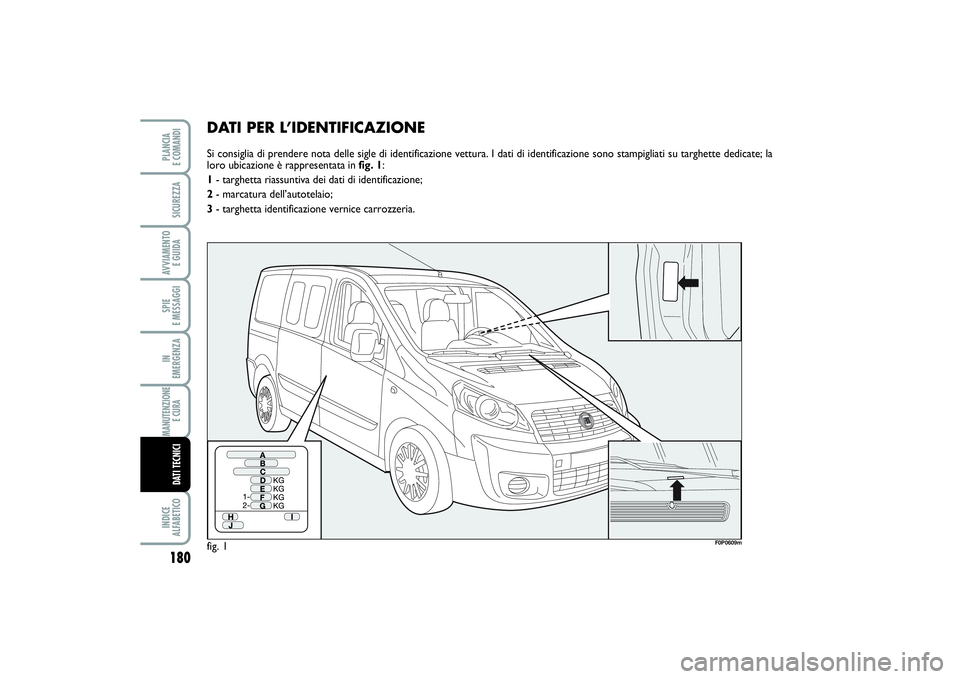

DATI PER L’IDENTIFICAZIONESi consiglia di prendere nota delle sigle di identificazione vettura. I dati di identificazione sono stampigliati su targhette dedicate; la
loro ubicazione è rappresentata in fig. 1:
1- targhetta riassuntiva dei dati di identificazione;
2- marcatura dell’autotelaio;
3- targhetta identificazione vernice carrozzeria.fig. 1
F0P0609m
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 180

181
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

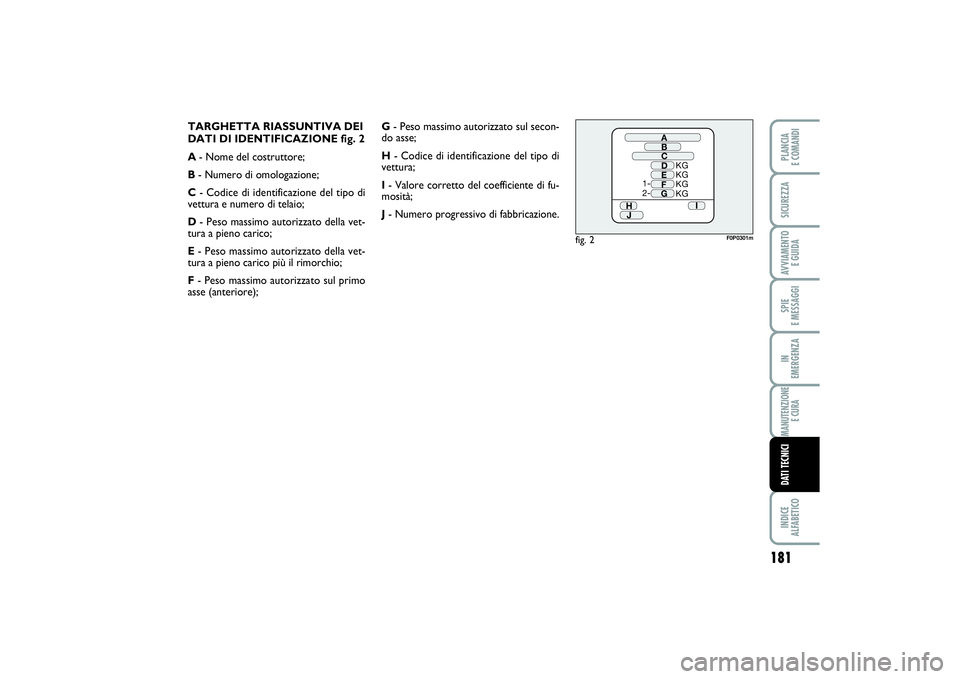

TARGHETTA RIASSUNTIVA DEI
DATI DI IDENTIFICAZIONE fig. 2
A- Nome del costruttore;
B- Numero di omologazione;
C- Codice di identificazione del tipo di
vettura e numero di telaio;
D- Peso massimo autorizzato della vet-
tura a pieno carico;
E- Peso massimo autorizzato della vet-
tura a pieno carico più il rimorchio;
F- Peso massimo autorizzato sul primo
asse (anteriore);G- Peso massimo autorizzato sul secon-
do asse;
H- Codice di identificazione del tipo di
vettura;
I- Valore corretto del coefficiente di fu-
mosità;
J- Numero progressivo di fabbricazione.
fig. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 181

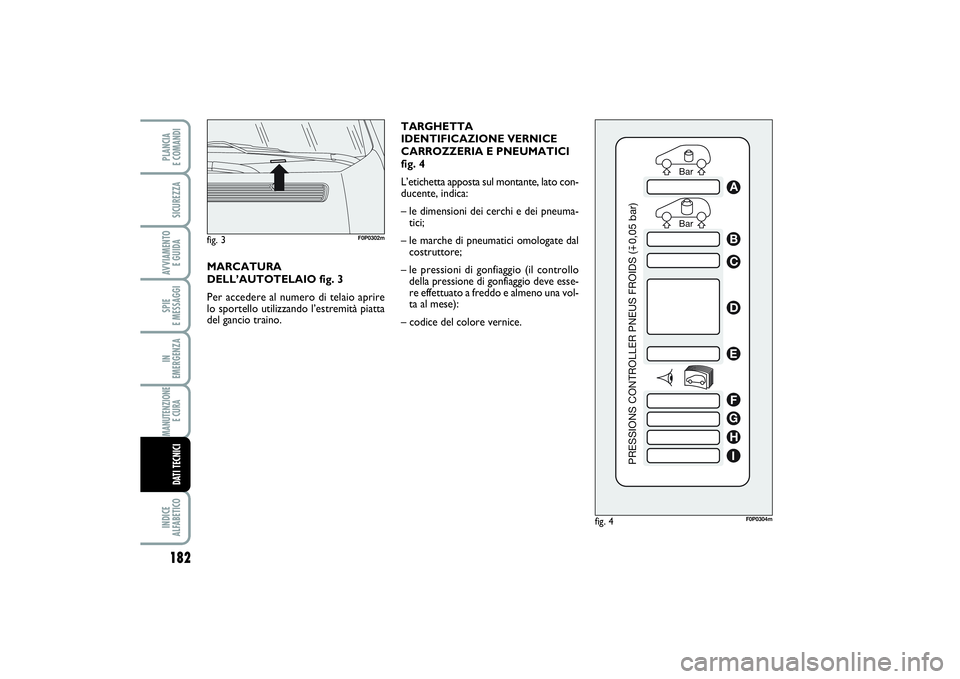

TARGHETTA
IDENTIFICAZIONE VERNICE
CARROZZERIA E PNEUMATICI
fig. 4
L’etichetta apposta sul montante, lato con-
ducente, indica:
– le dimensioni dei cerchi e dei pneuma-
tici;
– le marche di pneumatici omologate dal
costruttore;
– le pressioni di gonfiaggio (il controllo
della pressione di gonfiaggio deve esse-
re effettuato a freddo e almeno una vol-
ta al mese):
– codice del colore vernice.
182SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
fig. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (0,05 bar)
ABCDEFGHI
F0P0304m
MARCATURA
DELL’AUTOTELAIO fig. 3
Per accedere al numero di telaio aprire
lo sportello utilizzando l’estremità piatta
del gancio traino.fig. 3
F0P0302m
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 182

183
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

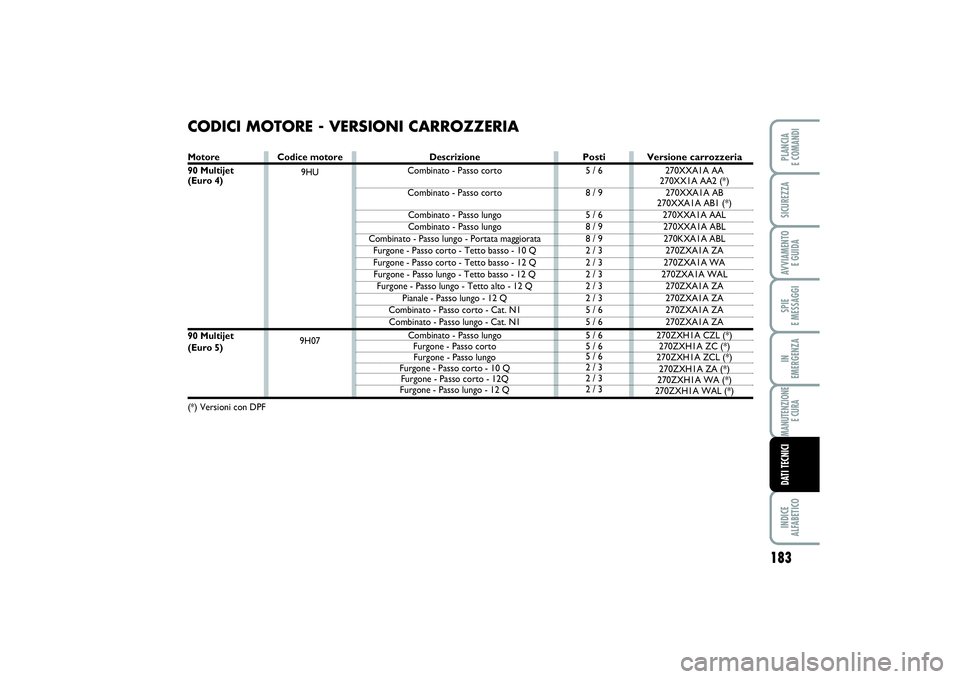

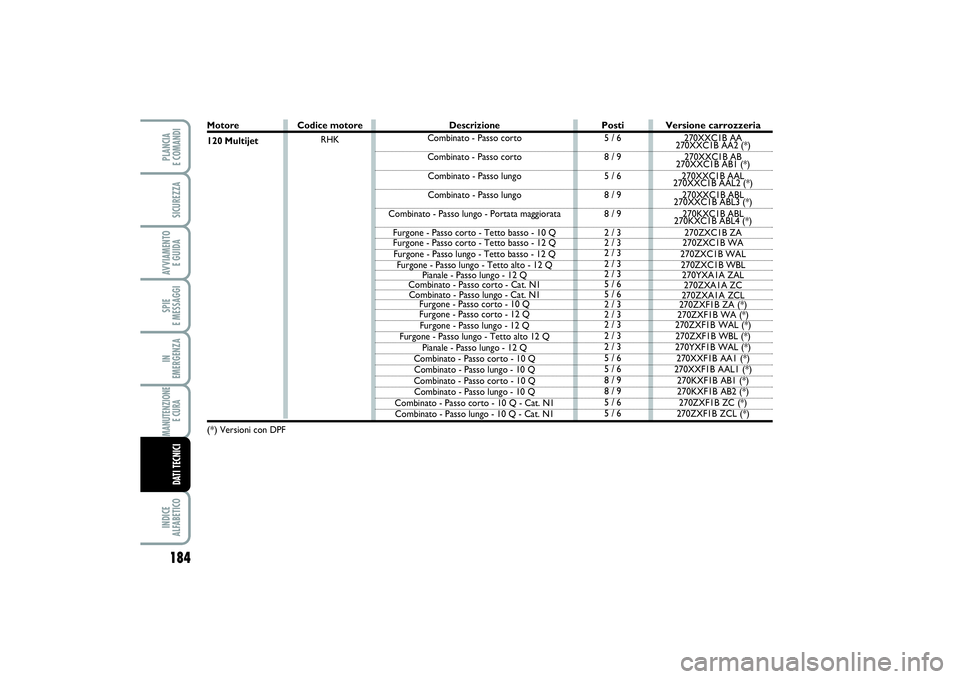

CODICI MOTORE - VERSIONI CARROZZERIAMotore
90 Multijet(Euro 4)90 Multijet(Euro 5)(*) Versioni con DPFCodice motore
9HU
9H07
Posti5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
Versione carrozzeria
270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXH1A CZL (*)
270ZXH1A ZC (*)
270ZXH1A ZCL (*)
270ZXH1A ZA (*)
270ZXH1A WA (*)
270ZXH1A WAL (*) Descrizione
Combinato - Passo corto
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo
Combinato - Passo lungo - Portata maggiorata
Furgone - Passo corto - Tetto basso - 10 Q
Furgone - Passo corto - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto alto - 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - Cat. N1
Combinato - Passo lungo - Cat. N1
Combinato - Passo lungo
Furgone - Passo corto
Furgone - Passo lungo
Furgone - Passo corto - 10 Q
Furgone - Passo corto - 12Q
Furgone - Passo lungo - 12 Q
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 183

184SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
Motore
120 Multijet(*)
Versioni con DPF
Posti5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
8 / 9
8 / 9
5 / 6
5 / 6 Codice motore
RHKDescrizione
Combinato - Passo corto
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo
Combinato - Passo lungo - Portata maggiorata
Furgone - Passo corto - Tetto basso - 10 Q
Furgone - Passo corto - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto alto - 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - Cat. N1
Combinato - Passo lungo - Cat. N1
Furgone - Passo corto - 10 Q
Furgone - Passo corto - 12 Q
Furgone - Passo lungo - 12 Q
Furgone - Passo lungo - Tetto alto 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - 10 Q
Combinato - Passo lungo - 10 Q
Combinato - Passo corto - 10 Q
Combinato - Passo lungo - 10 Q
Combinato - Passo corto - 10 Q - Cat. N1
Combinato - Passo lungo - 10 Q - Cat. N1
Versione carrozzeria
270XXC1B AA
270XXC1B AA2 (*)
270XXC1B AB
270XXC1B AB1 (*)
270XXC1B AAL
270XXC1B AAL2 (*)
270XXC1B ABL
270XXC1B ABL3 (*)
270KXC1B ABL
270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA
270ZXC1B WAL
270ZXC1B WBL
270YXA1A ZAL
270ZXA1A ZC
270ZXA1A ZCL
270ZXF1B ZA (*)
270ZXF1B WA (*)
270ZXF1B WAL (*)
270ZXF1B WBL (*)
270YXF1B WAL (*)
270XXF1B AA1 (*)
270XXF1B AAL1 (*)
270KXF1B AB1 (*)
270KXF1B AB2 (*)
270ZXF1B ZC (*)
270ZXF1B ZCL (*)
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 184

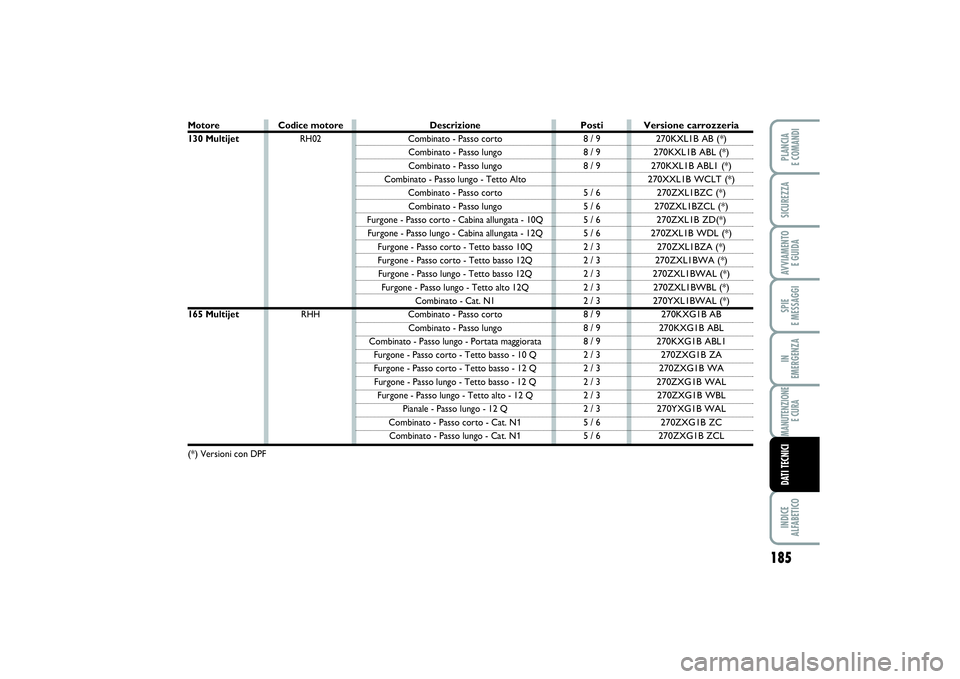

185
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI
Motore130 Multijet165 Multijet (*)
Versioni con DPF
Posti8 / 9
8 / 9
8 / 9
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
8 / 9
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6 Codice motore
RH02
RHHDescrizione
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo
Combinato - Passo lungo - Tetto Alto
Combinato - Passo corto
Combinato - Passo lungo
Furgone - Passo corto - Cabina allungata - 10Q
Furgone - Passo lungo - Cabina allungata - 12Q
Furgone - Passo corto - Tetto basso 10Q
Furgone - Passo corto - Tetto basso 12Q
Furgone - Passo lungo - Tetto basso 12Q
Furgone - Passo lungo - Tetto alto 12Q
Combinato - Cat. N1
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo - Portata maggiorata
Furgone - Passo corto - Tetto basso - 10 Q
Furgone - Passo corto - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto alto - 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - Cat. N1
Combinato - Passo lungo - Cat. N1
Versione carrozzeria
270KXL1B AB (*)
270KXL1B ABL (*)
270KXL1B ABL1 (*)
270XXL1B WCLT (*)
270ZXL1BZC (*)
270ZXL1BZCL (*)
270ZXL1B ZD(*)
270ZXL1B WDL (*)
270ZXL1BZA (*)
270ZXL1BWA (*)
270ZXL1BWAL (*)
270ZXL1BWBL (*)
270YXL1BWAL (*)
270KXG1B AB
270KXG1B ABL
270KXG1B ABL1
270ZXG1B ZA
270ZXG1B WA
270ZXG1B WAL
270ZXG1B WBL
270YXG1B WAL
270ZXG1B ZC
270ZXG1B ZCL
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 185

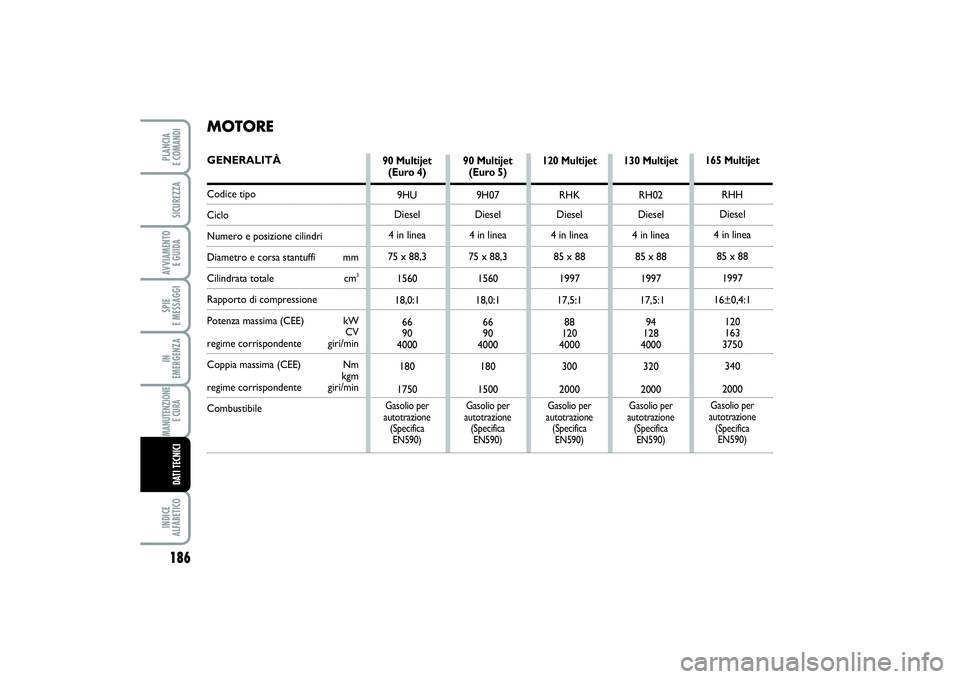

MOTOREGENERALITÀCodice tipoCicloNumero e posizione cilindriDiametro e corsa stantuffi mmCilindrata totale cm
3
Rapporto di compressione
Potenza massima (CEE) kW
CVregime corrispondente giri/min
Coppia massima (CEE) Nm
kgmregime corrispondente giri/min
Combustibile
186SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
165 Multijet
RHH
Diesel
4 in linea
85 x 88
1997
16±0,4:1
120
163
3750
340
2000Gasolio per
autotrazione
(Specifica
EN590)
90 Multijet
(Euro 4)
9HU
Diesel
4 in linea
75 x 88,3
1560
18,0:1
66
90
4000
180
1750
Gasolio per
autotrazione
(Specifica
EN590)
120 Multijet
RHK
Diesel
4 in linea
85 x 88
1997
17,5:1
88
120
4000
300
2000
Gasolio per
autotrazione
(Specifica
EN590)
130 Multijet
RH02
Diesel
4 in linea
85 x 88
1997
17,5:1
94
128
4000
320
2000Gasolio per
autotrazione
(Specifica
EN590)
90 Multijet
(Euro 5)
9H07
Diesel
4 in linea
75 x 88,3
1560
18,0:1
66
90
4000
180
1500Gasolio per
autotrazione
(Specifica
EN590)
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 186
