Page 11 of 227
Při vracení zpět do rukojeti postupujte
následovně:❒
držte stisknuté tlačítkoBa pohybujte
kovovou čepelí A;
❒
uvolněte tlačítko Ba otáčejte kovo-
vou čepel Aaž do zaklapnutí, které
signalizuje její správné zavření.
KLÍČKYCODE CARD (pokud je ve výbavě)
V závislosti na verzi mohou být informa-
ce CODE CARD uvedeny na jedné kartě
nebo na dvou kartách. Na kartách je uve-
deno:
- elektronický kód;
- mechanický kód, který je třeba sdělit
autorizovanému servisu Fiat při objed-
návce dupli
kátů klíčů.
Je vhodné mít trvale s sebou elektronic-
ký kód.
UPOZORNĚNÍ Aby klíčky byly trvale pro-
vozuschopné, nevystavujte je přímému pů-
sobení slunečních paprsků, aby se nepo-
škodily jejich elektronické součástky.
V případě změny vlastníka vo-
zidla je nezbytné, aby nový
vlastník dostal všechny klíčky
a CODE card.
obr. 2
F0P0004m
obr. 3
F0P0321m
KLÍČ S DÁLKOVÝM
OVLADAČEM obr. 2-3
Kovová čepel Aje sklopná do rukojeti a
ovládá:❒
spínací skříňka zapalování;
❒
zámky dveří;
❒
odemknutí/zamknutí uzávěru palivové
nádrže.
Pro vytažení kovové čepele stiskněte tla-
čítko B.
Tlačítko B stiskněte pouze v
v patřičné vzdálenosti od tě-
la, především od očí a věcí, které by
se mohly poškodit (např. od oděvu).
Nenechávejte klíčky bez dozoru, aby
se jich nemohly zmocnit nepovolova-
né osoby a nevhodně s nimi manipu-
lovat . Platí to především pro děti.
POZOR!
7BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.05 Pagina 7
Page 12 of 227

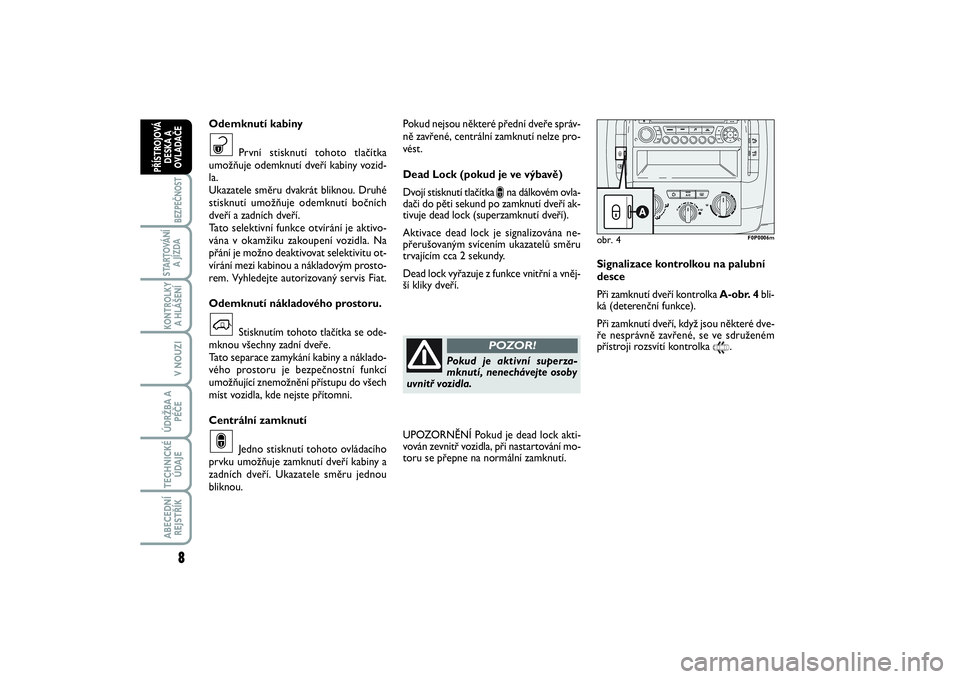

Pokud nejsou některé přední dveře správ-
ně zavřené, centrální zamknutí nelze pro-
vést.
Dead Lock (pokud je ve výbavě)
Dvojí stisknutí tlačítka
∫na dálkovém ovla-
dači do pěti sekund po zamknutí dveří ak-
tivuje dead lock (superzamknutí dveří).
Aktivace dead lock je signalizována ne-
přerušovaným svícením ukazatelů směru
trvajícím cca 2 sekundy.
Dead lock vyřazuje z funkce vnitřní a vněj-
ší kliky dveří.
Signalizace kontrolkou na palubní
desce
Při zamknutí dveří kontrolka A-obr. 4bli-
ká (deterenční funkce).
Při zamknutí dveří, když jsou některé dve-
ře nesprávně zavřené, se ve sdruženém
přístroji rozsvítí kontrolka
9
.
obr. 4
F0P0006m
Odemknutí kabiny
První stisknutí tohoto tlačítka
umožňuje odemknutí dveří kabiny vozid-
la.
Ukazatele směru dvakrát bliknou. Druhé
stisknutí umožňuje odemknutí bočních
dveří a zadních dveří.
Tato selektivní funkce otvírání je aktivo-
vána v okamžiku zakoupení vozidla. Na
přání je možno deaktivovat selektivitu ot-
vírání mezi kabinou a nákladovým prosto-
rem. Vyhledejte autorizovaný servis Fiat.
Odemknutí nákladového prostoru.
Stisknutím tohoto tlačítka se ode-
mknou všechny zadní dveře.
Tato separace zamykání kabiny a náklado-
vého pr
ostoru je bezpečnostní funkcí
umožňující znemožnění přístupu do všech
míst vozidla, kde nejste přítomni.
Centrální zamknutí
Jedno stisknutí tohoto ovládacího
prvku umožňuje zamknutí dveří kabiny a
zadních dveří. Ukazatele směru jednou
bliknou.
ª`∫
Pokud je aktivní superza-
mknutí, nenechávejte osoby
uvnitř vozidla.
POZOR!
UPOZORNĚNÍ Pokud je dead lock akti-
vován zevnitř vozidla, při nastartování mo-
toru se přepne na normální zamknutí.
8BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 8
Page 13 of 227
Vybité baterie jsou ekologicky
závadné. Proto je nutno je vy-
hazovat do příslušných od-
padních nádob nebo je možné
je odevzdat v autorizovaném servisu Fi-
at , který zajistí zpracování tohoto od-
padu.
obr. 5
F0P0007m
obr. 6
F0P0008m

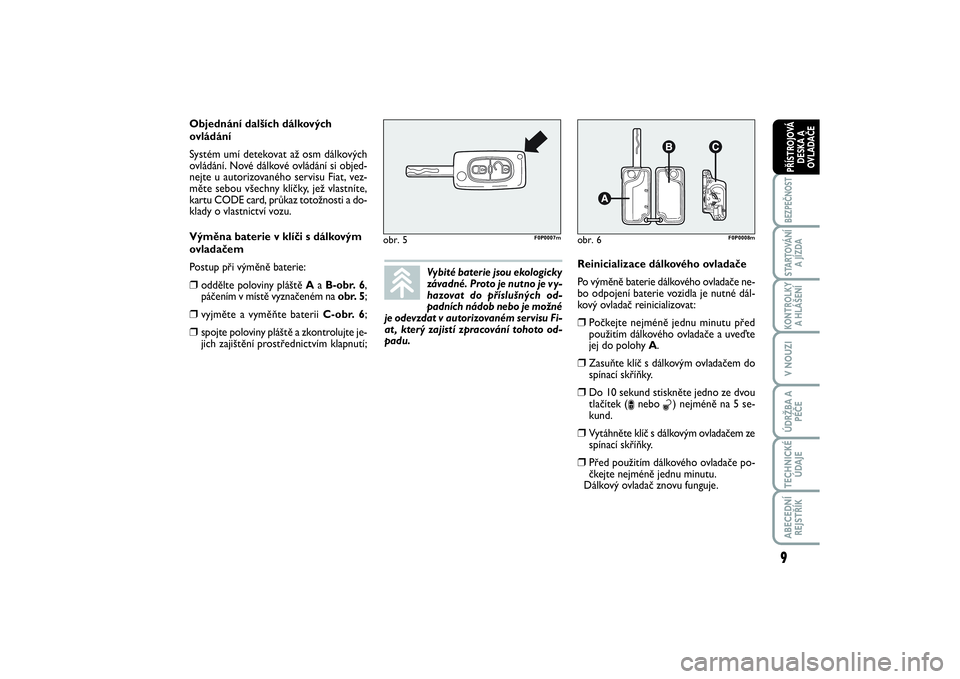

Objednání dalších dálkových
ovládání
Systém umí detekovat až osm dálkových
ovládání. Nové dálkové ovládání si objed-
nejte u autorizovaného servisu Fiat, vez-
měte sebou všechny klíčky, jež vlastníte,
kartu CODE card, průkaz totožnosti a do-
klady o vlastnictví vozu.
Výměna baterie v klíči s dálkovým
ovladačem
Postup při výmě
ně baterie:
❒
oddělte poloviny pláště A aB-obr. 6,
páčením v místě vyznačeném na obr. 5;
❒
vyjměte a vyměňte baterii C-obr. 6;
❒
spojte poloviny pláště a zkontrolujte je-
jich zajištění prostřednictvím klapnutí;Reinicializace dálkového ovladače
Po výměně baterie dálkového ovladače ne-
bo odpojení baterie vozidla je nutné dál-
kový ovladač reinicializovat:
❒
Počkejte nejméně jednu minutu před
použitím dálkového ovladače a uveďte
jej do polohy A.
❒
Zasuňte klíč s dálkovým ovladačem do
spínací skříňky.
❒
Do 10 sekund stiskněte jedno ze dvou
tlačítek (
∫nebo
ª) nejméně na 5 se-
kund.
❒
Vytáhněte klíč s dálkovým ovladačem ze
spínací skříňky.
❒
Před použitím dálkového ovladače po-
čkejte nejméně jednu minutu.
Dálkový ovladač znovu funguje.
9BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 9
Page 14 of 227

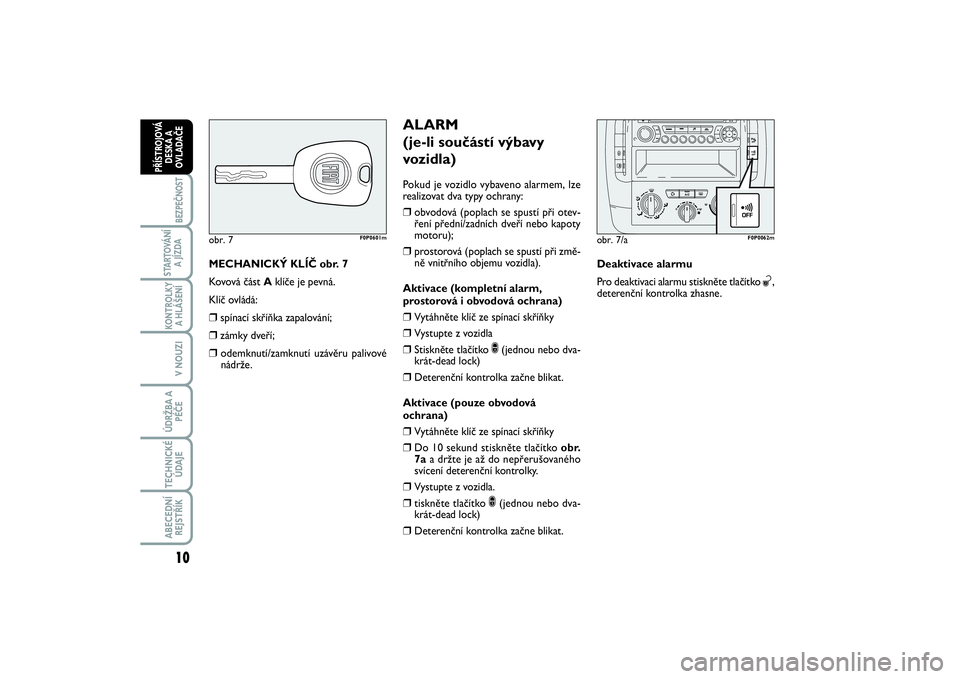

MECHANICKÝ KLÍČ obr. 7
Kovová část Aklíče je pevná.
Klíč ovládá:❒
spínací skříňka zapalování;
❒
zámky dveří;
❒
odemknutí/zamknutí uzávěru palivové
nádrže.
obr. 7
F0P0601m
ALARM
(je-li součástí výbavy
vozidla)Pokud je vozidlo vybaveno alarmem, lze
realizovat dva typy ochrany: ❒
obvodová (poplach se spustí při otev-
ření přední/zadních dveří nebo kapoty
motoru);
❒
prostorová (poplach se spustí při změ-
ně vnitřního objemu vozidla).
Aktivace (kompletní alarm,
prostorová i obvodová ochrana)
❒
Vytáhněte klíč ze spínací skříňky
❒
Vystupte z vozidla
❒
Stiskněte tlačítko
∫(jednou nebo dva-
krát-dead lock)
❒
Deterenční kontrolka začne blikat.
Aktivace (pouze obvodová
ochrana)
❒
Vytáhněte klíč ze spínací skříňky
❒
Do 10 sekund stiskněte tlačítko obr.
7a a držte je až do nepřerušovaného
svícení deterenční kontrolky.
❒
Vystupte z vozidla.
❒
tiskněte tlačítko
∫(jednou nebo dva-
krát-dead lock)
❒
Deterenční kontrolka začne blikat.Deaktivace alarmu
Pro deaktivaci alarmu stiskněte tlačítko
ª,
deterenční kontrolka zhasne.
obr. 7/a
F0P0062m
10BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 10
Page 15 of 227

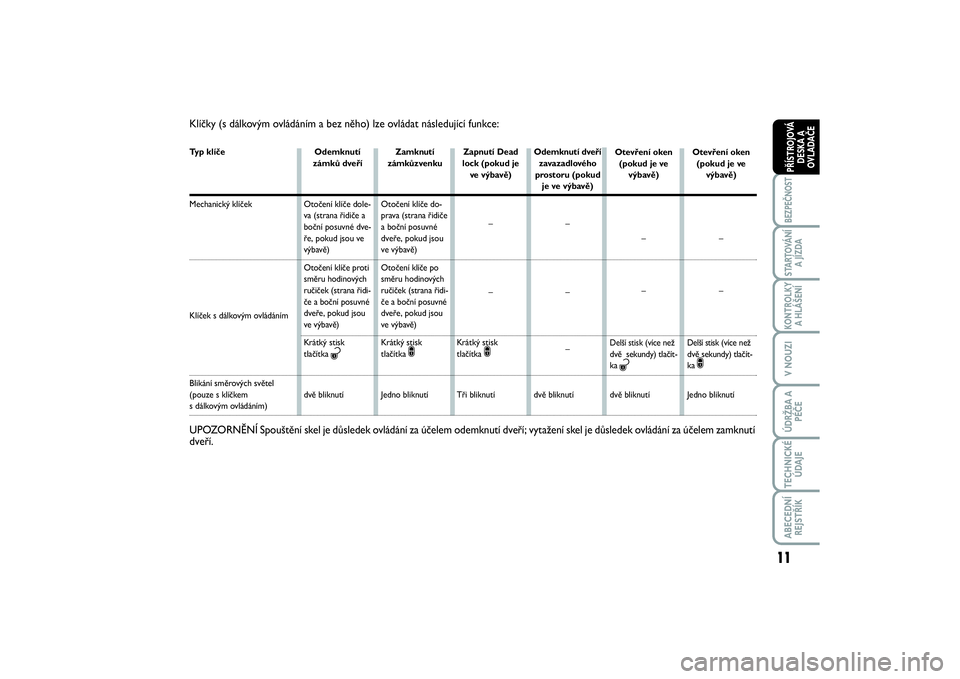

Klíčky (s dálkovým ovládáním a bez něho) lze ovládat následující funkce:Typ klíčeMechanický klíček Klíček s dálkovým ovládáním Blikání směrových světel
(pouze s klíčkem s dálkovým ovládáním)Odemknutí
zámků dveří
Otočení klíče dole-
va (strana řidiče a
boční posuvné dve-
ře, pokud jsou ve
výbavě)
Otočení klíče proti
směru hodinových
ručiček (strana řidi-
če a boční posuvné
dveře, pokud jsou
ve výbavě)
Krátký stisk
tlačítka
ª
dvě bliknutíZamknutí
zámkůzvenku
Otočení klíče do-
prava (strana řidiče
a boční posuvné
dveře, pokud jsou
ve výbavě)
Otočení klíče po
směru hodinových
ručiček (strana řidi-
če a boční posuvné
dveře, pokud jsou
ve výbavě)
Krátký stisk
tlačítka
∫
Jedno bliknutíZapnutí Dead
lock (pokud je
ve výbavě)
–
–
Krátký stisk
tlačítka
∫
Tři bliknutíOdemknutí dveří
zavazadlového
prostoru (pokud
je ve výbavě)
–
–
–
dvě bliknutí
UPOZORNĚNÍ Spouštění skel je důsledek ovládání za účelem odemknutí dveří; vytažení skel je důsledek ovládání za účelem zamknutí
dveří.
Otevření oken
(pokud je ve
výbavě)
–
–Delší stisk
(více než
dvě sekundy) tlačít-
ka
ªdvě bliknutíOtevření oken
(pokud je ve
výbavě)
–
–
Delší stisk
(více než
dvě sekundy) tlačít-
ka
∫Jedno bliknutí
11
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 11
Page 16 of 227

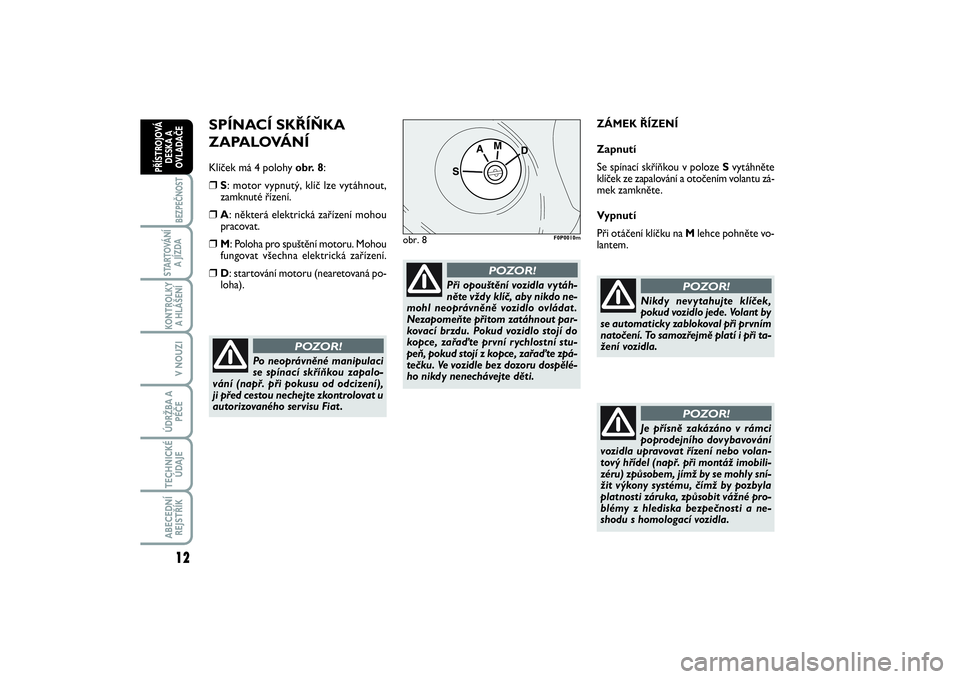

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍKlíček má 4 polohy obr. 8:❒
S: motor vypnutý, klíč lze vytáhnout,
zamknuté řízení.
❒
A: některá elektrická zařízení mohou
pracovat.
❒
M: Poloha pro spuštění motoru. Mohou
fungovat všechna elektrická zařízení.
❒
D: startování motoru (nearetovaná po-
loha).ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňkou v poloze Svytáhněte
klíček ze zapalování a otočením volantu zá-
mek zamkněte.
Vypnutí
Při otáčení klíčku na Mlehce pohněte vo-
lantem.
Po neoprávněné manipulaci
se spínací skříňkou zapalo-
vání (např. při pokusu od odcizení),
ji před cestou nechejte zkontrolovat u
autorizovaného servisu Fiat .
POZOR!
Při opouštění vozidla vytáh-
něte vždy klíč, aby nikdo ne-
mohl neoprávněně vozidlo ovládat .
Nezapomeňte přitom zatáhnout par-
kovací brzdu. Pokud vozidlo stojí do
kopce, zařaďte první rychlostní stu-
peň, pokud stojí z kopce, zařaďte zpá-
tečku. Ve vozidle bez dozoru dospělé-
ho nikdy nenechávejte děti.
POZOR!
obr. 8
F0P0010m
Nikdy nevytahujte klíček,
pokud vozidlo jede. Volant by
se automaticky zablokoval při prvním
natočení. To samozřejmě platí i při ta-
žení vozidla.
POZOR!
Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla upravovat řízení nebo volan-
tový hřídel (např. při montáž imobili-
zéru) způsobem, jímž by se mohly sní-
žit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné pro-
blémy z hlediska bezpečnosti a ne-
shodu s homologací vozidla.
POZOR!
12BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 12
Page 17 of 227

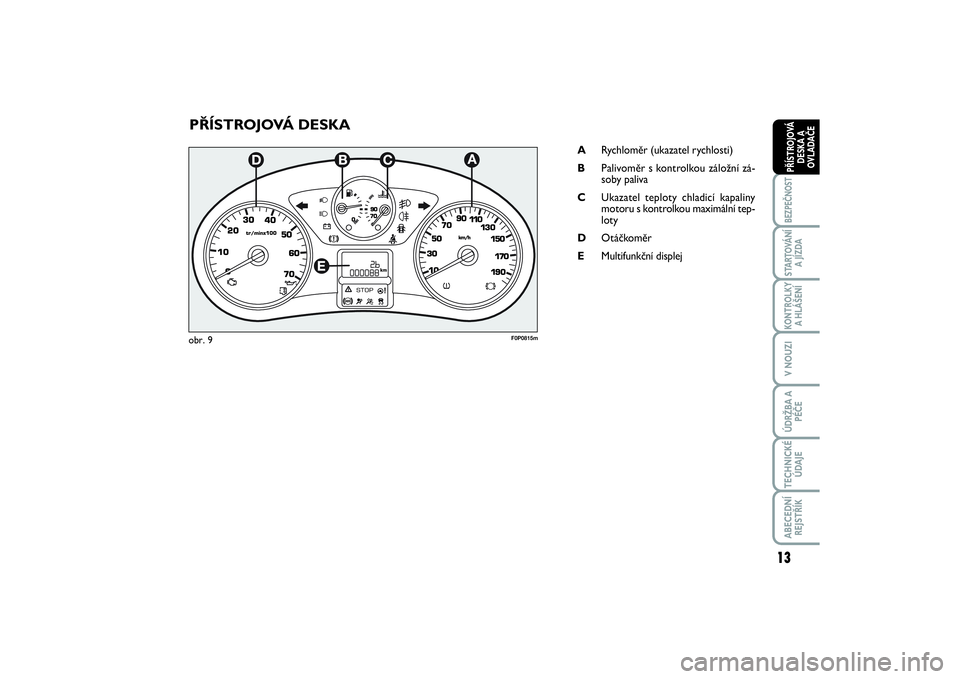

PŘÍSTROJOVÁ DESKA
ARychloměr (ukazatel rychlosti)
BPalivoměr s kontrolkou záložní zá-
soby paliva
CUkazatel teploty chladicí kapaliny
motoru s kontrolkou maximální tep-
loty
DOtáčkoměr
EMultifunkční displej
13
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
F0P0815m
obr. 9
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 13
Page 18 of 227

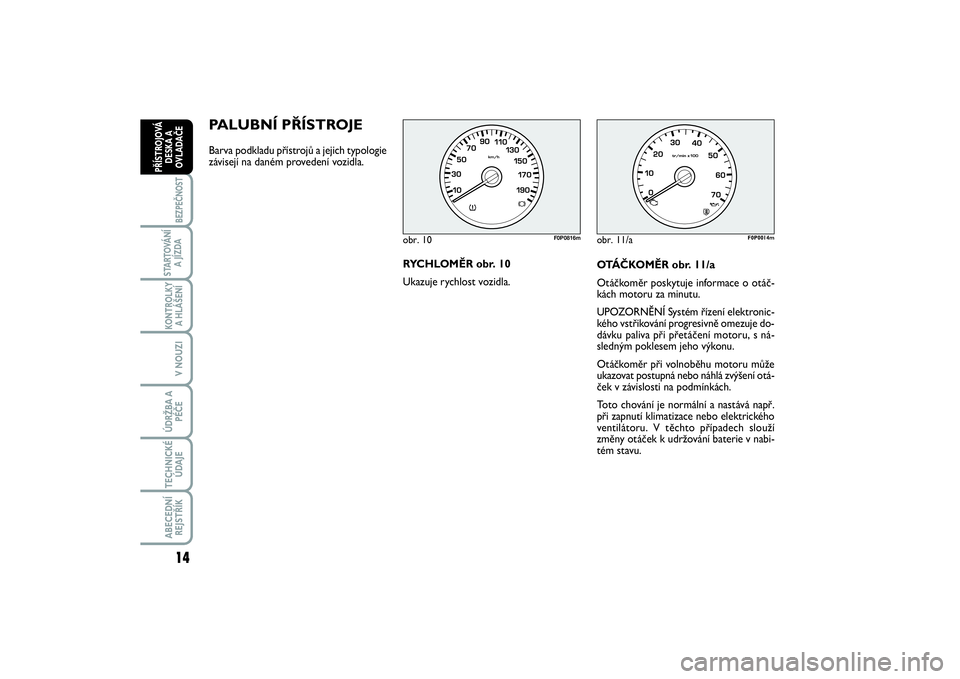

PALUBNÍ PŘÍSTROJE Barva podkladu přístrojů a jejich typologie
závisejí na daném provedení vozidla.
OTÁČKOMĚR obr. 11/a
Otáčkoměr poskytuje informace o otáč-
kách motoru za minutu.
UPOZORNĚNÍ Systém řízení elektronic-
kého vstřikování progresivně omezuje do-
dávku paliva při přetáčení moto
ru, s ná-
sledným poklesem jeho výkonu.
Otáčkoměr při volnoběhu motoru může
ukazovat postupná nebo náhlá zvýšení otá-
ček v závislosti na podmínkách.
Toto chování je normální a nastává např.
při zapnutí klimatizace nebo elektrického
ventilátoru. V těchto případech slouží
změny otáček k
udržování baterie v nabi-
tém stavu.
obr. 11/a
F0P0014m
14BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
RYCHLOMĚR obr. 10
Ukazuje rychlost vozidla.obr. 10
F0P0816m
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 14
Page 19 of 227
15
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

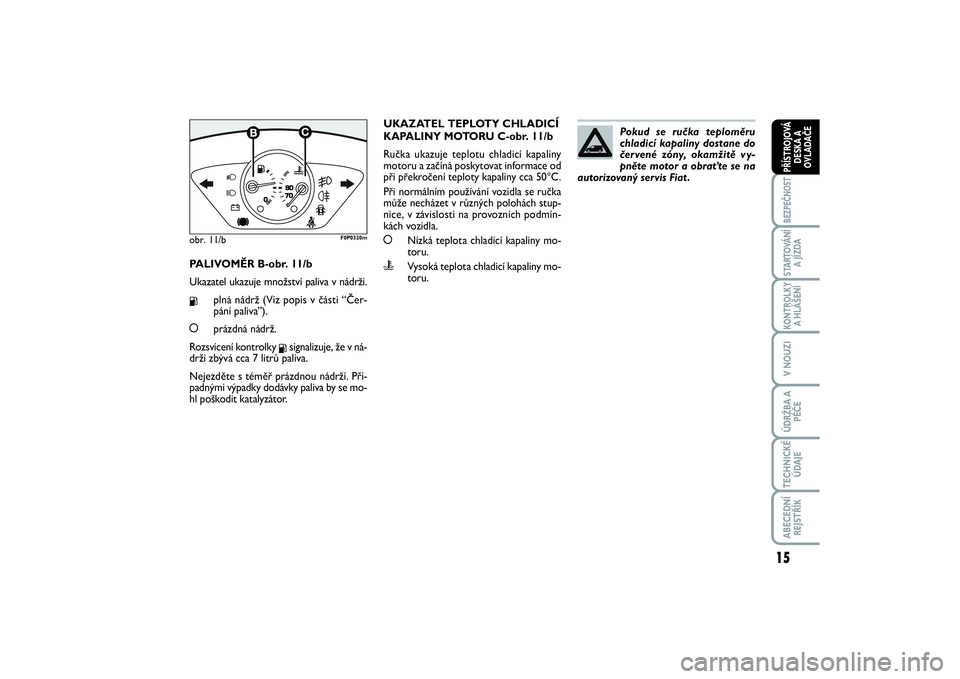

PALIVOMĚR B-obr. 11/b
Ukazatel ukazuje množství paliva v nádrži.K
plná nádrž (Viz popis v části “Čer-
pání paliva”).
åprázdná nádrž.
Rozsvícení kontrolky
Ksignalizuje, že v ná-
drži zbývá cca 7 litrů paliva.
Nejezděte s téměř prázdnou nádrží. Pří-
padnými výpadky dodávky paliva by se mo-
hl poškodit katalyzátor.Pokud se ručka teploměru
chladicí kapaliny dostane do
červené zóny, okamžitě vy-
pněte motor a obraťte se na
autorizovaný servis Fiat .
obr. 11/b
1/2
F0P0320m
UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORU C-obr. 11/b
Ručka ukazuje teplotu chladicí kapaliny
motoru a začíná poskytovat informace od
při překročení teploty kapaliny cca 50°C.
Při normálním používání vozidla se ručka
může necházet v různých polohách stup-
nice, v závislosti na provozních podmín-
kách vozidla.
åNízká teplota chladicí kapal
iny mo-
toru.
u
Vysoká teplota chladicí kapaliny mo-
toru.
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 15
Page 20 of 227
16BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Kontrolky na horním panelu
U některých verzí mohou být na horním
panelu obr. 12(nad vnitřním zpětným zr-
cátkem) následující kontrolky:❒
kontrolka nezapnutých bezpečnostních
pásů (<) (verze se dvěma předními se-
dadly).
❒
kontrolka vypnutí airbagu spolujezdce
(“
)
REGULÁTO R JASU
SDRUŽENÉHO PŘÍSTROJE
Postup nastavení jasu sdruženého přístro-
je: stiskněte tlačítko A-obr. 13
obr. 12
F0P0285m
obr. 13
1/2
F0P0353m
DISPLEJDisplej obr. 14zobrazuje prostřednictvím
příslušných kontrolek (viz kapitola “Kon-
trolky a hlášení”):❒
omezovač rychlosti/tempomat;
❒
celkové počítadlo kilometrů/mil;
❒
ukazatel hladiny motorového oleje;
❒
přítomnost vody v palivovém filtru;
❒
žhavení.
Dle verze displej zobrazuje hodiny.
obr. 14
F0P0291m
Nastavení hodin prostřednictvím
displeje ve sdruženém přístroji
K nastavení hodin prostřednictvím disple-
je ve sdruženém přístroji použijte tlačít-
ko A-obr. 15následujícím způsobem: ❒
otočením tlačítka doleva blikají minuty;
❒
otočením tlačítka doprava se zvyšuje hod-
nota minut (přidržením tlačítka otočené-
ho doprava se provádí rychlá změna);
❒
otočením tlačítka doleva blikají hodiny;
❒
otočením tlačítka doprava se zvyšuje hod-
nota hodin (přidržením tlačítka otočené-
ho doprava se provádí rychlá změna);
❒
otočením tlačítka doleva se volí zobra-
zení: 24H nebo 12H;
001-019 SCUDO LUM CZ_001-017 ScudoG9 IT 27/03/14 11.06 Pagina 16
