FIAT STRADA 2010 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2010, Model line: STRADA, Model: FIAT STRADA 2010Pages: 174, PDF Dimensioni: 3.02 MB
Page 41 of 174
40

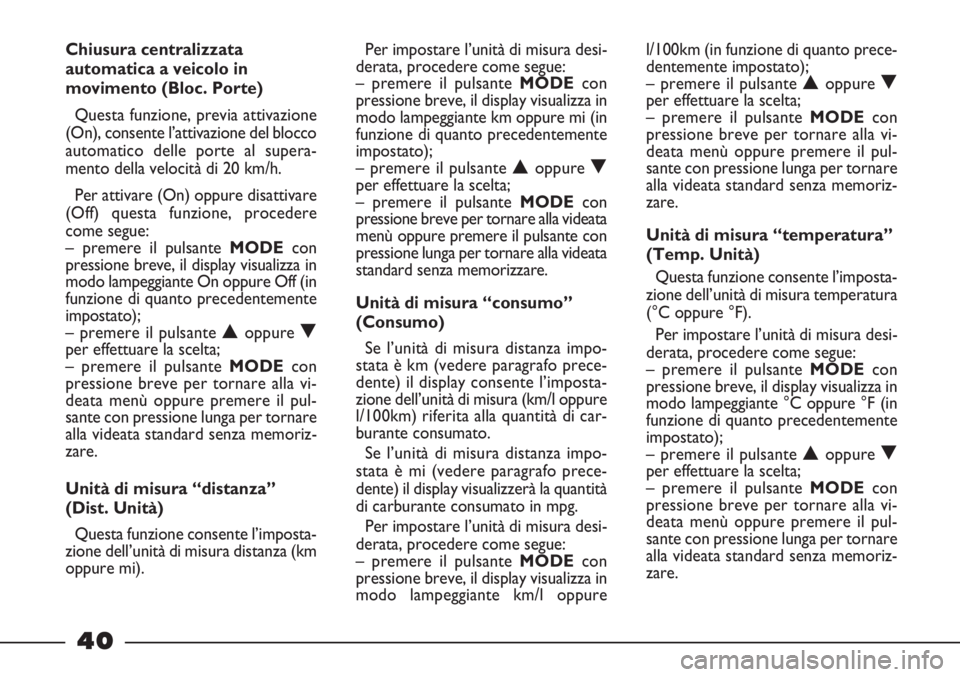

l/100km (in funzione di quanto prece-
dentemente impostato);
– premere il pulsante Noppure O
per effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
Unità di misura “temperatura”
(Temp. Unità)
Questa funzione consente l’imposta-
zione dell’unità di misura temperatura
(°C oppure °F).
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante °C oppure °F (in
funzione di quanto precedentemente
impostato);
– premere il pulsante Noppure O
per effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare. Chiusura centralizzata
automatica a veicolo in
movimento (Bloc. Porte)
Questa funzione, previa attivazione
(On), consente l’attivazione del blocco
automatico delle porte al supera-
mento della velocità di 20 km/h.
Per attivare (On) oppure disattivare
(Off) questa funzione, procedere
come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante On oppure Off (in
funzione di quanto precedentemente
impostato);
– premere il pulsante Noppure O
per effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
Unità di misura “distanza”
(Dist. Unità)
Questa funzione consente l’imposta-
zione dell’unità di misura distanza (km
oppure mi).Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante km oppure mi (in
funzione di quanto precedentemente
impostato);
– premere il pulsante Noppure O
per effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Unità di misura “consumo”
(Consumo)
Se l’unità di misura distanza impo-
stata è km (vedere paragrafo prece-
dente) il display consente l’imposta-
zione dell’unità di misura (km/l oppure
l/100km) riferita alla quantità di car-
burante consumato.
Se l’unità di misura distanza impo-
stata è mi (vedere paragrafo prece-
dente) il display visualizzerà la quantità
di carburante consumato in mpg.
Per impostare l’unità di misura desi-
derata, procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante km/l oppure
Page 42 of 174
41

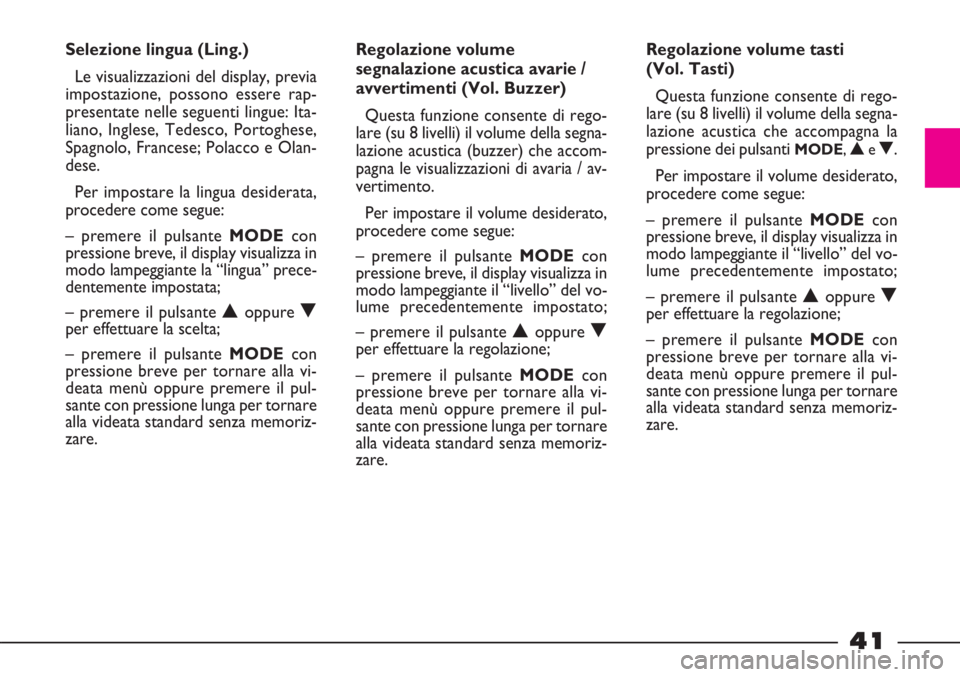

Selezione lingua (Ling.)
Le visualizzazioni del display, previa
impostazione, possono essere rap-
presentate nelle seguenti lingue: Ita-
liano, Inglese, Tedesco, Portoghese,
Spagnolo, Francese; Polacco e Olan-
dese.
Per impostare la lingua desiderata,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante la “lingua” prece-
dentemente impostata;
– premere il pulsante Noppure O
per effettuare la scelta;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.Regolazione volume
segnalazione acustica avarie /
avvertimenti (Vol. Buzzer)
Questa funzione consente di rego-
lare (su 8 livelli) il volume della segna-
lazione acustica (buzzer) che accom-
pagna le visualizzazioni di avaria / av-
vertimento.
Per impostare il volume desiderato,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante il “livello” del vo-
lume precedentemente impostato;
– premere il pulsante Noppure O
per effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.Regolazione volume tasti
(Vol. Tasti)
Questa funzione consente di rego-
lare (su 8 livelli) il volume della segna-
lazione acustica che accompagna la
pressione dei pulsanti
MODE, Ne O.
Per impostare il volume desiderato,
procedere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza in
modo lampeggiante il “livello” del vo-
lume precedentemente impostato;
– premere il pulsante Noppure O
per effettuare la regolazione;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
Page 43 of 174
42

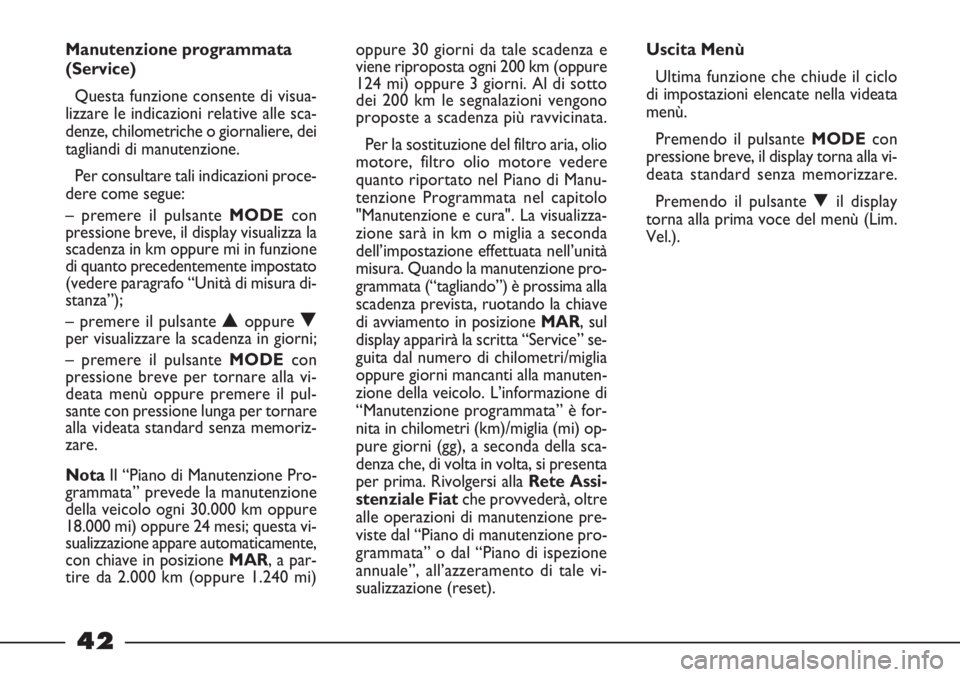

oppure 30 giorni da tale scadenza e
viene riproposta ogni 200 km (oppure
124 mi) oppure 3 giorni. Al di sotto
dei 200 km le segnalazioni vengono
proposte a scadenza più ravvicinata.
Per la sostituzione del filtro aria, olio
motore, filtro olio motore vedere
quanto riportato nel Piano di Manu-
tenzione Programmata nel capitolo
"Manutenzione e cura". La visualizza-
zione sarà in km o miglia a seconda
dell’impostazione effettuata nell’unità
misura. Quando la manutenzione pro-
grammata (“tagliando”) è prossima alla
scadenza prevista, ruotando la chiave
di avviamento in posizione MAR, sul
display apparirà la scritta “Service” se-
guita dal numero di chilometri/miglia
oppure giorni mancanti alla manuten-
zione della veicolo. L’informazione di
“Manutenzione programmata” è for-
nita in chilometri (km)/miglia (mi) op-
pure giorni (gg), a seconda della sca-
denza che, di volta in volta, si presenta
per prima. Rivolgersi alla Rete Assi-
stenziale Fiatche provvederà, oltre
alle operazioni di manutenzione pre-
viste dal “Piano di manutenzione pro-
grammata” o dal “Piano di ispezione
annuale”, all’azzeramento di tale vi-
sualizzazione (reset).Uscita Menù
Ultima funzione che chiude il ciclo
di impostazioni elencate nella videata
menù.
Premendo il pulsante MODEcon
pressione breve, il display torna alla vi-
deata standard senza memorizzare.
Premendo il pulsante
Oil display
torna alla prima voce del menù (Lim.
Vel.). Manutenzione programmata
(Service)
Questa funzione consente di visua-
lizzare le indicazioni relative alle sca-
denze, chilometriche o giornaliere, dei
tagliandi di manutenzione.
Per consultare tali indicazioni proce-
dere come segue:
– premere il pulsante MODEcon
pressione breve, il display visualizza la
scadenza in km oppure mi in funzione
di quanto precedentemente impostato
(vedere paragrafo “Unità di misura di-
stanza”);
– premere il pulsante Noppure O
per visualizzare la scadenza in giorni;
– premere il pulsante MODEcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tornare
alla videata standard senza memoriz-
zare.
NotaIl “Piano di Manutenzione Pro-
grammata” prevede la manutenzione
della veicolo ogni 30.000 km oppure
18.000 mi) oppure 24 mesi; questa vi-
sualizzazione appare automaticamente,
con chiave in posizione MAR, a par-
tire da 2.000 km (oppure 1.240 mi)
Page 44 of 174
43

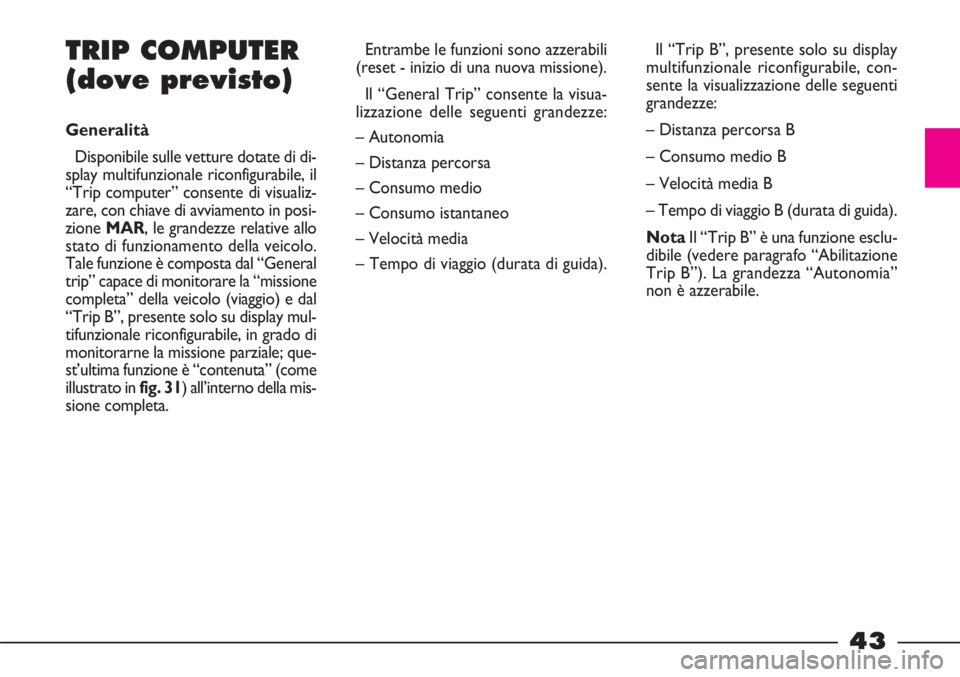

TRIP COMPUTER
(dove previsto)
Generalità
Disponibile sulle vetture dotate di di-
splay multifunzionale riconfigurabile, il
“Trip computer” consente di visualiz-
zare, con chiave di avviamento in posi-
zione MAR, le grandezze relative allo
stato di funzionamento della veicolo.
Tale funzione è composta dal “General
trip” capace di monitorare la “missione
completa” della veicolo (viaggio) e dal
“Trip B”, presente solo su display mul-
tifunzionale riconfigurabile, in grado di
monitorarne la missione parziale; que-
st’ultima funzione è “contenuta” (come
illustrato in fig. 31) all’interno della mis-
sione completa.Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Il “General Trip” consente la visua-
lizzazione delle seguenti grandezze:
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).Il “Trip B”, presente solo su display
multifunzionale riconfigurabile, con-
sente la visualizzazione delle seguenti
grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di guida).
NotaIl “Trip B” è una funzione esclu-
dibile (vedere paragrafo “Abilitazione
Trip B”). La grandezza “Autonomia”
non è azzerabile.
Page 45 of 174
44

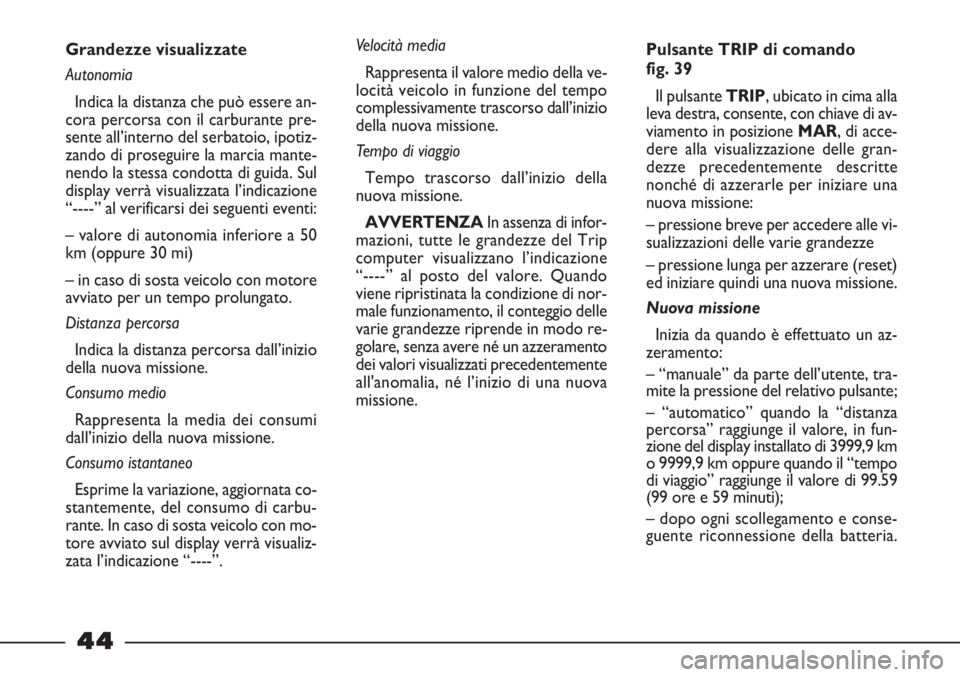

Grandezze visualizzate
Autonomia
Indica la distanza che può essere an-
cora percorsa con il carburante pre-
sente all’interno del serbatoio, ipotiz-
zando di proseguire la marcia mante-
nendo la stessa condotta di guida. Sul
display verrà visualizzata l’indicazione
“----” al verificarsi dei seguenti eventi:
– valore di autonomia inferiore a 50
km (oppure 30 mi)
– in caso di sosta veicolo con motore
avviato per un tempo prolungato.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media dei consumi
dall’inizio della nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata co-
stantemente, del consumo di carbu-
rante. In caso di sosta veicolo con mo-
tore avviato sul display verrà visualiz-
zata l’indicazione “----”.Velocità media
Rappresenta il valore medio della ve-
locità veicolo in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della
nuova missione.
AVVERTENZAIn assenza di infor-
mazioni, tutte le grandezze del Trip
computer visualizzano l’indicazione
“----” al posto del valore. Quando
viene ripristinata la condizione di nor-
male funzionamento, il conteggio delle
varie grandezze riprende in modo re-
golare, senza avere né un azzeramento
dei valori visualizzati precedentemente
all'anomalia, né l’inizio di una nuova

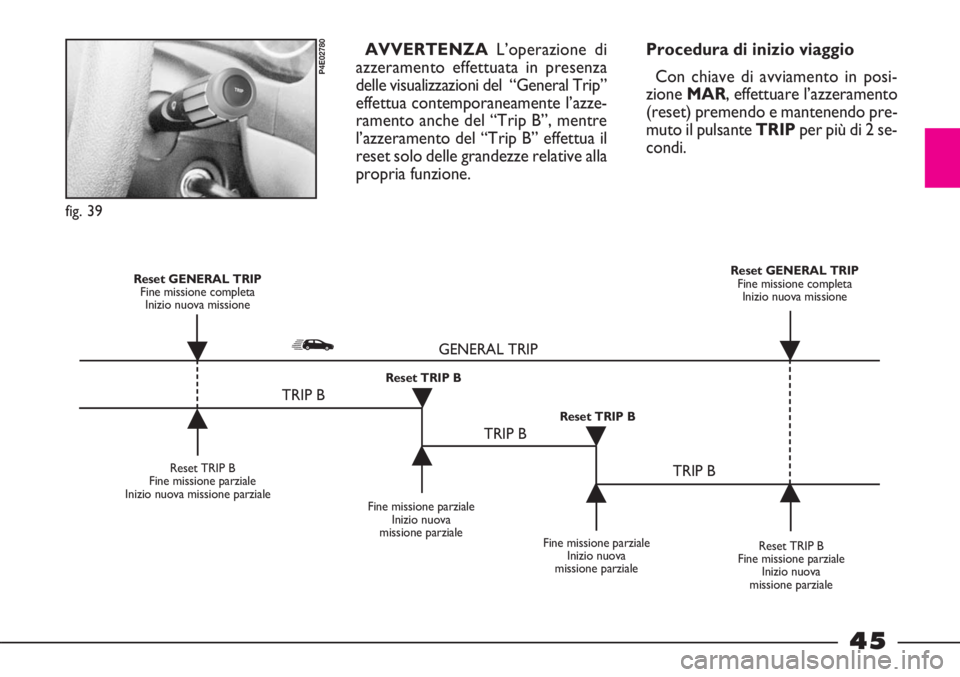

missione.Pulsante TRIP di comando
fig. 39
Il pulsante TRIP, ubicato in cima alla
leva destra, consente, con chiave di av-
viamento in posizione MAR, di acce-
dere alla visualizzazione delle gran-
dezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
– pressione breve per accedere alle vi-
sualizzazioni delle varie grandezze
– pressione lunga per azzerare (reset)
ed iniziare quindi una nuova missione.
Nuova missione
Inizia da quando è effettuato un az-
zeramento:
– “manuale” da parte dell’utente, tra-
mite la pressione del relativo pulsante;
– “automatico” quando la “distanza
percorsa” raggiunge il valore, in fun-
zione del display installato di 3999,9 km
o 9999,9 km oppure quando il “tempo
di viaggio” raggiunge il valore di 99.59
(99 ore e 59 minuti);
– dopo ogni scollegamento e conse-
guente riconnessione della batteria.
Page 46 of 174
45
AVVERTENZAL’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “General Trip”
effettua contemporaneamente l’azze-
ramento anche del “Trip B”, mentre
l’azzeramento del “Trip B” effettua il
reset solo delle grandezze relative alla
propria funzione.
fig. 39
P4E02780
Procedura di inizio viaggio
Con chiave di avviamento in posi-
zione MAR, effettuare l’azzeramento
(reset) premendo e mantenendo pre-
muto il pulsante TRIPper più di 2 se-
condi.
Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
Fine missione parziale
Inizio nuova
missione parziale
Reset TRIP B
Fine missione parziale
Inizio nuova
missione parziale Reset GENERAL TRIP
Fine missione completa
Inizio nuova missioneReset GENERAL TRIP
Fine missione completa
Inizio nuova missione
Fine missione parziale
Inizio nuova
missione parziale Reset TRIP B
Reset TRIP B
TRIP B
TRIP B
TRIP B GENERAL TRIP˙
˙
˙
˙˙
˙
˙ ˙

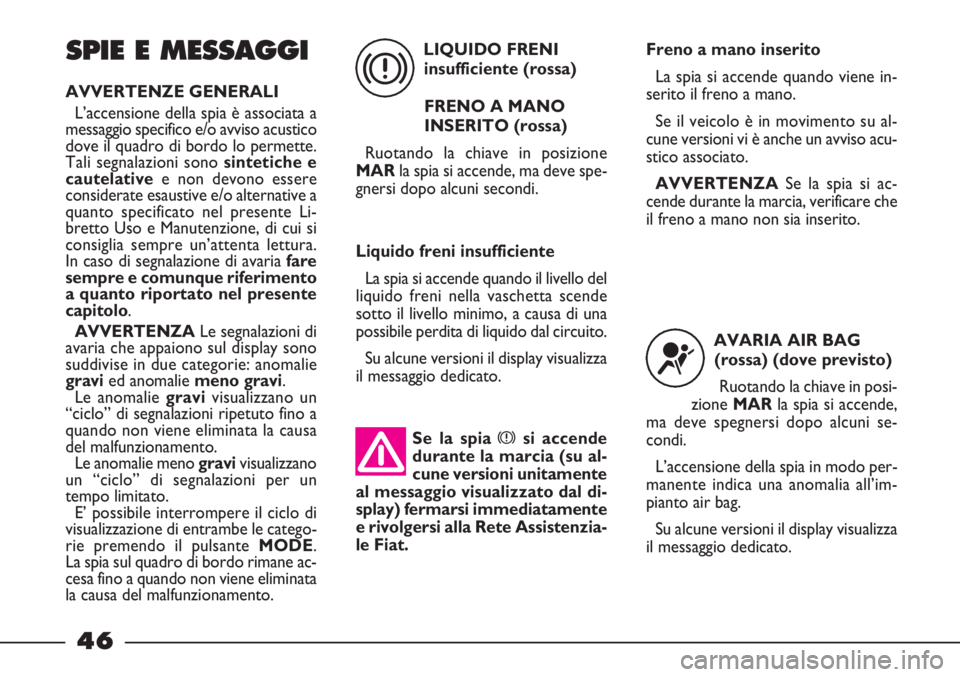

Page 47 of 174
Se la spiaxsi accende
durante la marcia (su al-
cune versioni unitamente
al messaggio visualizzato dal di-
splay) fermarsi immediatamente
e rivolgersi alla Rete Assistenzia-
le Fiat.
46
SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a
messaggio specifico e/o avviso acustico
dove il quadro di bordo lo permette.
Tali segnalazioni sono sintetiche e
cautelativee non devono essere
considerate esaustive e/o alternative a
quanto specificato nel presente Li-
bretto Uso e Manutenzione, di cui si
consiglia sempre un’attenta lettura.
In caso di segnalazione di avaria fare
sempre e comunque riferimento
a quanto riportato nel presente
capitolo.
AVVERTENZALe segnalazioni di
avaria che appaiono sul display sono
suddivise in due categorie: anomalie
gravied anomalie meno gravi.
Le anomalie gravivisualizzano un
“ciclo” di segnalazioni ripetuto fino a
quando non viene eliminata la causa
del malfunzionamento.
Le anomalie meno gravivisualizzano
un “ciclo” di segnalazioni per un
tempo limitato.
E’ possibile interrompere il ciclo di
visualizzazione di entrambe le catego-
rie premendo il pulsante MODE.
La spia sul quadro di bordo rimane ac-
cesa fino a quando non viene eliminata
la causa del malfunzionamento.LIQUIDO FRENI
insufficiente (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del
liquido freni nella vaschetta scende
sotto il livello minimo, a causa di una
possibile perdita di liquido dal circuito.
Su alcune versioni il display visualizza
il messaggio dedicato.Freno a mano inserito
La spia si accende quando viene in-
serito il freno a mano.
Se il veicolo è in movimento su al-
cune versioni vi è anche un avviso acu-
stico associato.
AVVERTENZASe la spia si ac-
cende durante la marcia, verificare che
il freno a mano non sia inserito. x
AVARIA AIR BAG
(rossa) (dove previsto)
Ruotando la chiave in posi-
zione MARla spia si accende,
ma deve spegnersi dopo alcuni se-
condi.
L’accensione della spia in modo per-
manente indica una anomalia all’im-
pianto air bag.
Su alcune versioni il display visualizza
il messaggio dedicato.
¬

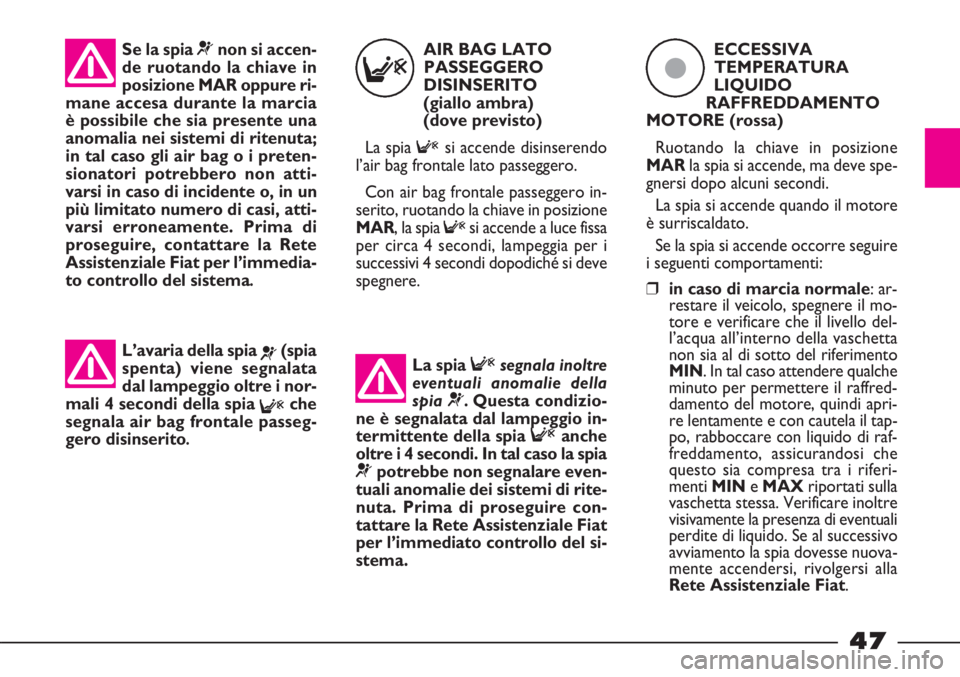

Page 48 of 174
47
L’avaria della spia ¬(spia
spenta) viene segnalata
dal lampeggio oltre i nor-
mali 4 secondi della spia
Fche
segnala air bag frontale passeg-
gero disinserito
.
Se la spia¬non si accen-
de ruotando la chiave in
posizione MAR oppure ri-
mane accesa durante la marcia
è possibile che sia presente una
anomalia nei sistemi di ritenuta;
in tal caso gli air bag o i preten-
sionatori potrebbero non atti-
varsi in caso di incidente o, in un
più limitato numero di casi, atti-
varsi erroneamente. Prima di
proseguire, contattare la Rete
Assistenziale Fiat per l’immedia-
to controllo del sistema
.
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione
MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando il motore
è surriscaldato.
Se la spia si accende occorre seguire
i seguenti comportamenti:
❒in caso di marcia normale: ar-
restare il veicolo, spegnere il mo-
tore e verificare che il livello del-
l’acqua all’interno della vaschetta
non sia al di sotto del riferimento
MIN. In tal caso attendere qualche
minuto per permettere il raffred-
damento del motore, quindi apri-
re lentamente e con cautela il tap-
po, rabboccare con liquido di raf-
freddamento, assicurandosi che
questo sia compresa tra i riferi-
menti MINe MAXriportati sulla
vaschetta stessa. Verificare inoltre
visivamente la presenza di eventuali
perdite di liquido. Se al successivo
avviamento la spia dovesse nuova-
mente accendersi, rivolgersi alla
Rete Assistenziale Fiat.
La spiaFsegnala inoltre
eventuali anomalie della
spia
¬.Questa condizio-
ne è segnalata dal lampeggio in-
termittente della spia
Fanche
oltre i 4 secondi. In tal caso la spia
¬potrebbe non segnalare even-
tuali anomalie dei sistemi di rite-
nuta. Prima di proseguire con-
tattare la Rete Assistenziale Fiat
per l’immediato controllo del si-
stema.
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
(dove previsto)
La spia
Fsi accende disinserendo
l’air bag frontale lato passeggero.
Con air bag frontale passeggero in-
serito, ruotando la chiave in posizione
MAR, la spia
Fsi accende a luce fissa
per circa 4 secondi, lampeggia per i
successivi 4 secondi dopodiché si deve
spegnere.
Fç
Page 49 of 174
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle
spie
xe >con motore in moto in-
dica un’anomalia del sistema EBD op-
pure che il sistema non risulta disponi-
bile; in questo caso con frenate violente
si può avere un bloccaggio precoce
delle ruote posteriori, con possibilità di
sbandamento. Guidando con estrema
cautela raggiungere immediatamente la
Rete Assistenziale Fiatper la veri-
fica dell’impianto. Su alcune versioni il
display visualizza il messaggio dedicato.
48
AVARIA SISTEMA
ABS (giallo ambra)
Ruotando la chiave in posi-
zione MARla spia si accende, ma de-
ve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema
è inefficiente o non disponibile. In que-
sto caso l’impianto frenante mantiene
inalterata la propria efficacia, ma senza
le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi
appena possibile alla Rete Assisten-
ziale Fiat.
Su alcune versioni il display visualizza
il messaggio dedicato.Se la spia
vsi accende
durante la marcia (su al-
cune versioni unitamente
al messaggio visualizzato dal di-
splay) arrestare immediatamen-
te il motore e rivolgersi alla Re-
te Assistenziale Fiat.
❒In caso di utilizzo impegnati-
vo del veicolo(ad esempio trai-
no di rimorchi in salita o con il vei-
colo a pieno carico): rallentare la
marcia e, nel caso in cui la spia ri-
manga accesa, arrestare il veicolo.
Sostare per 2 o 3 minuti mante-
nendo il motore acceso e legger-
mente accelerato per favorire una
più attiva circolazione del liquido di
raffreddamento, dopodiché spe-
gnere il motore. Verificare il cor-
retto livello del liquido come pre-
cedentemente descritto.
AVVERTENZAIn caso di percorsi
molto impegnativi è consigliabile mante-
nere il motore acceso e leggermente ac-
celerato per alcuni minuti prima di arre-
starlo. Su alcune versioni il display vi-
sualizza il messaggio dedicato.INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
Ruotando la chiave in posi-
zione MARla spia si accende, ma deve
spegnersi appena avviato il motore.
Su alcune versioni il display visualizza
il messaggio dedicato.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve
spegnersi appena avviato il motore
(con motore al minimo è ammesso un
breve ritardo nello spegnimento).
Se la spia rimane accesa rivolgersi im-
mediatamente alla Rete Assisten-
ziale Fiat.
w
>
x>
v
Page 50 of 174
49
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende, su alcu-
ne versioni, quando una o più porte
o il portellone bagagliaio non sono
perfettamente chiusi.
Su alcune versioni il display visualizza
il messaggio dedicato; la visualizzazione
dei simboli ¯
/ ˙indica l’incompleta
chiusura della porta lato sinistro / de-
stro.
Con porte/baule aperti e veicolo in
movimento, viene emessa una segna-
lazione acustica (solo per versioni con
display multifunzionale riconfigurabile).AVARIA AL SISTEMA
DI INIEZIONE
(rossa)
Ruotando la chiave in posi-
zione MARla spia si accende, ma de-
ve spegnersi dopo alcuni secondi.
Se la spia rimane accesa o si accende
durante la marcia, segnala un non per-
fetto funzionamento dell’impianto di
iniezione con possibile perdita di pre-
stazioni, cattiva guidabilità e consumi
elevati.
Su alcune versioni il display visualizza
il messaggio dedicato.
In queste condizioni si può prose-
guire la marcia evitando però di ri-
chiedere sforzi gravosi al motore o
forti velocità. Rivolgersi in ogni caso al
più presto alla Rete Assistenziale
Fiat.RISERVA
CARBURANTE
(giallo ambra)
Ruotando la chiave in posi-
zione MARla spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia si accende quando nel serba-
toio sono rimasti circa 5 litri di car-
burante.
AVVERTENZASe la spia lampeg-
gia, significa che è presente un’ano-
malia nell’impianto. In tal caso rivol-
gersi alla Rete Assistenziale Fiat
per la verifica dell’impianto stesso.
Su alcune versioni il display visualizza
il messaggio dedicato.
´Uç
