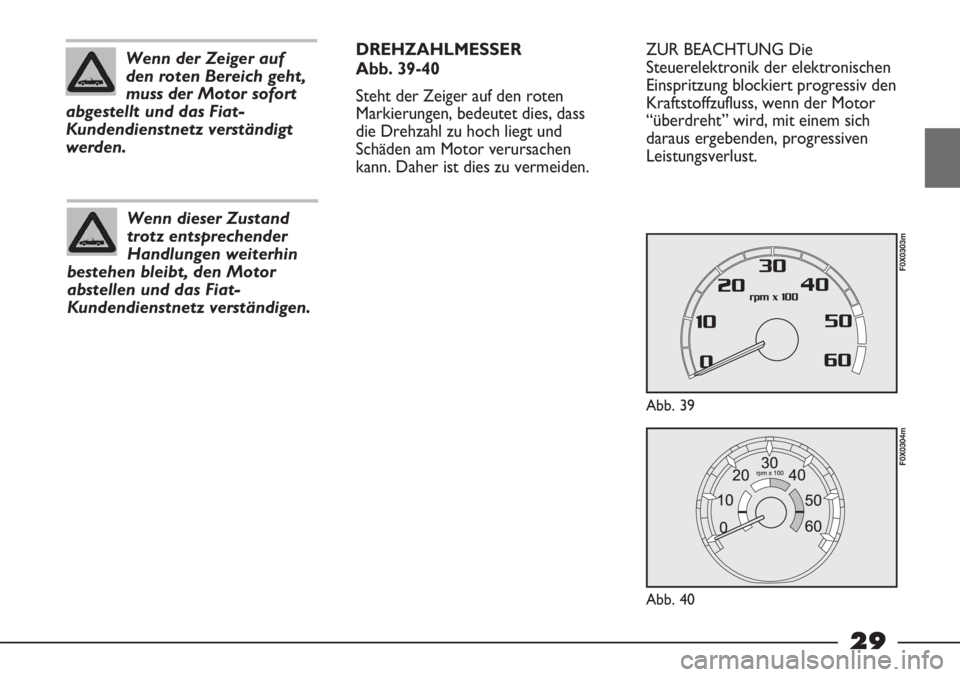

ZUR BEACHTUNG Die
Steuerelektronik der elektronischen
Einspritzung blockiert progressiv den
Kraftstoffzufluss, wenn der Motor
“überdreht” wird, mit einem sich
daraus ergebenden, progressiven
Leistungsverlust.
Abb. 39
F0X0303m
Abb. 40
F0X0304m
Wenn der Zeiger auf
den roten Bereich geht,
muss der Motor sofort
abgestellt und das Fiat-
Kundendienstnetz verständigt
werden.
Wenn dieser Zustand
trotz entsprechender
Handlungen weiterhin
bestehen bleibt, den Motor
abstellen und das Fiat-
Kundendienstnetz verständigen.
DREHZAHLMESSER
Abb. 39-40
Steht der Zeiger auf den roten
Markierungen, bedeutet dies, dass
die Drehzahl zu hoch liegt und
Schäden am Motor verursachen
kann. Daher ist dies zu vermeiden.
Page 32 of 195
30

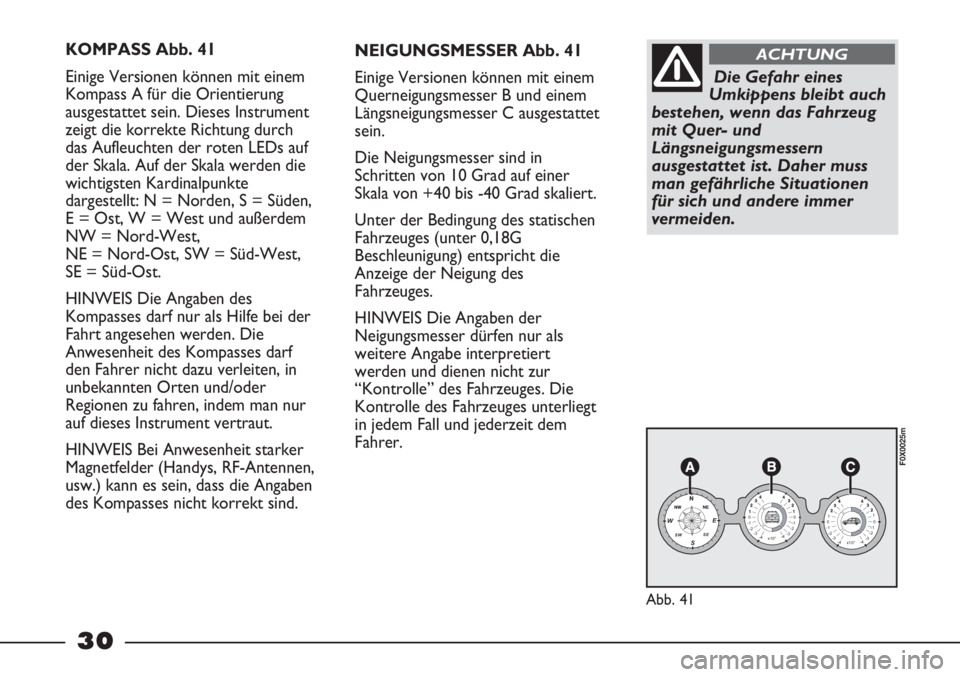

KOMPASS Abb. 41
Einige Versionen können mit einem
Kompass A für die Orientierung
ausgestattet sein. Dieses Instrument
zeigt die korrekte Richtung durch
das Aufleuchten der roten LEDs auf
der Skala. Auf der Skala werden die
wichtigsten Kardinalpunkte
dargestellt: N = Norden, S = Süden,
E = Ost, W = West und außerdem
NW = Nord-West,
NE = Nord-Ost, SW = Süd-West,
SE = Süd-Ost.
HINWEIS Die Angaben des
Kompasses darf nur als Hilfe bei der
Fahrt angesehen werden. Die
Anwesenheit des Kompasses darf
den Fahrer nicht dazu verleiten, in
unbekannten Orten und/oder
Regionen zu fahren, indem man nur
auf dieses Instrument vertraut.
HINWEIS Bei Anwesenheit starker
Magnetfelder (Handys, RF-Antennen,
usw.) kann es sein, dass die Angaben
des Kompasses nicht korrekt sind.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
Abb. 41
F0X0025m
NEIGUNGSMESSER Abb. 41
Einige Versionen können mit einem
Querneigungsmesser B und einem
Längsneigungsmesser C ausgestattet
sein.
Die Neigungsmesser sind in
Schritten von 10 Grad auf einer
Skala von +40 bis -40 Grad skaliert.
Unter der Bedingung des statischen
Fahrzeuges (unter 0,18G
Beschleunigung) entspricht die
Anzeige der Neigung des
Fahrzeuges.
HINWEIS Die Angaben der
Neigungsmesser dürfen nur als
weitere Angabe interpretiert
werden und dienen nicht zur
“Kontrolle” des Fahrzeuges. Die
Kontrolle des Fahrzeuges unterliegt
in jedem Fall und jederzeit dem
Fahrer.
Die Gefahr eines
Umkippens bleibt auch
bestehen, wenn das Fahrzeug
mit Quer- und
Längsneigungsmessern
ausgestattet ist. Daher muss
man gefährliche Situationen
für sich und andere immer
vermeiden.
ACHTUNG
Page 33 of 195
31
Neukalibrierung der
Instrumente (Kompass und
Neigungsmesser)
Bei einer Störung an einem dieser
Geräte beginnen die roten LEDs zu
blinken.
In diesem Fall müssen die Geräte
neu kalibriert werden; dazu wie folgt
vorgehen:
– Das Fahrzeug auf einem großen
und ebenen Parkplatz parken
(geeignet, um mit dem Fahrzeug
einen kompletten Kreis zu fahren);
– Sicherstellen, dass das Fahrzeug
komplett steht;
– Den Motor anlassen;
– Die Standlichter mit dem Hebel
innerhalb von 15 Sekunden 3 Mal
wiederholt einschalten;
– Die LEDs des Neigungsmessers
blinken, um den Beginn der
Kalibrierungsphase anzuzeigen und
danach blinken die LEDs des
Kompasses;– Jetzt fährt man mit dem Fahrzeug
2 komplette Kreise, um dann
wieder zur Ausgangsposition
zurückzukehren;
– Die LEDs des Kompasses hören
auf zu blinken; jetzt muss man
innerhalb von 15 Sekunden das
Ausschalten der Standlichter 3 Mal
aktivieren;
– Die LEDs des Kompasses leuchten
für einen Augenblick auf und
danach zeigt das Display der
Instrumententafel eine
entsprechende Meldung, um das
Ergebnis des
Kalibrierungsverfahrens
anzuzeigen.HINWEIS Das
Kalibrierungsverfahren nicht in der
Nähe von straken Magnetfeldern
oder von Energiequellen ausführen.
Um eine korrekte Kalibrierung zu
erreichen, muss das Verfahren bei
Fahrzeug fahrbereit und ohne
zusätzliche Lasten ausgeführt
werden.
Page 34 of 195
32

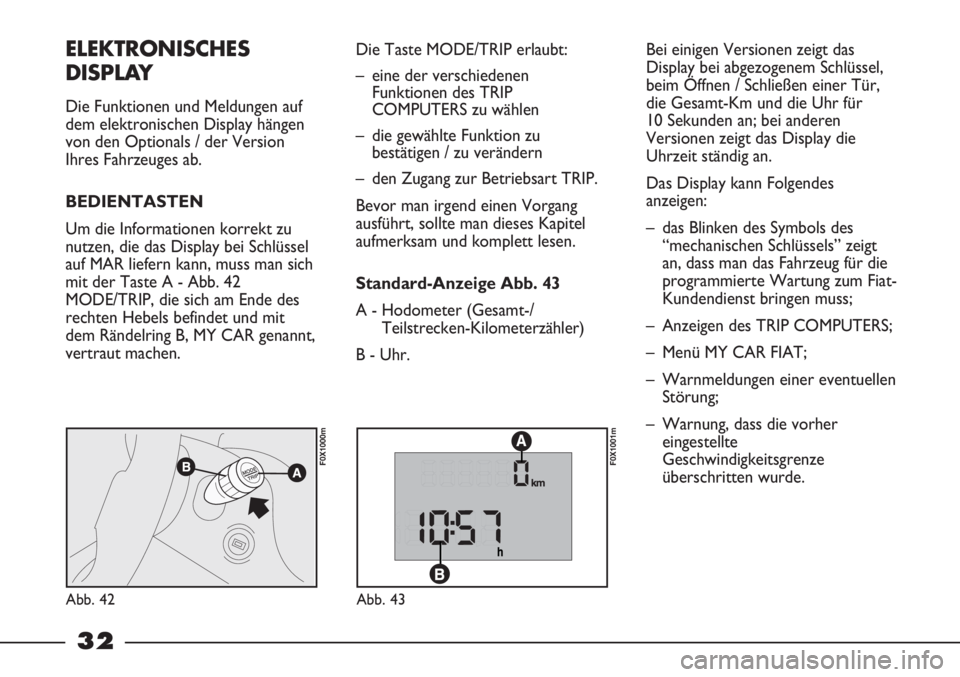

Bei einigen Versionen zeigt das
Display bei abgezogenem Schlüssel,
beim Öffnen / Schließen einer Tür,
die Gesamt-Km und die Uhr für
10 Sekunden an; bei anderen
Versionen zeigt das Display die
Uhrzeit ständig an.
Das Display kann Folgendes
anzeigen:
– das Blinken des Symbols des
“mechanischen Schlüssels” zeigt
an, dass man das Fahrzeug für die
programmierte Wartung zum Fiat-
Kundendienst bringen muss;
– Anzeigen des TRIP COMPUTERS;
– Menü MY CAR FIAT;
– Warnmeldungen einer eventuellen
Störung;
– Warnung, dass die vorher
eingestellte
Geschwindigkeitsgrenze
überschritten wurde. Die Taste MODE/TRIP erlaubt:
– eine der verschiedenen
Funktionen des TRIP
COMPUTERS zu wählen
– die gewählte Funktion zu
bestätigen / zu verändern
– den Zugang zur Betriebsart TRIP.
Bevor man irgend einen Vorgang
ausführt, sollte man dieses Kapitel
aufmerksam und komplett lesen.
Standard-Anzeige Abb. 43
A - Hodometer (Gesamt-/
Teilstrecken-Kilometerzähler)
B - Uhr.ELEKTRONISCHES
DISPLAY
Die Funktionen und Meldungen auf
dem elektronischen Display hängen
von den Optionals / der Version
Ihres Fahrzeuges ab.
BEDIENTASTEN
Um die Informationen korrekt zu
nutzen, die das Display bei Schlüssel
auf MAR liefern kann, muss man sich
mit der Taste A - Abb. 42
MODE/TRIP, die sich am Ende des
rechten Hebels befindet und mit
dem Rändelring B, MY CAR genannt,
vertraut machen.
Abb. 42
F0X1000m
Abb. 43
F0X1001m
Page 35 of 195
33

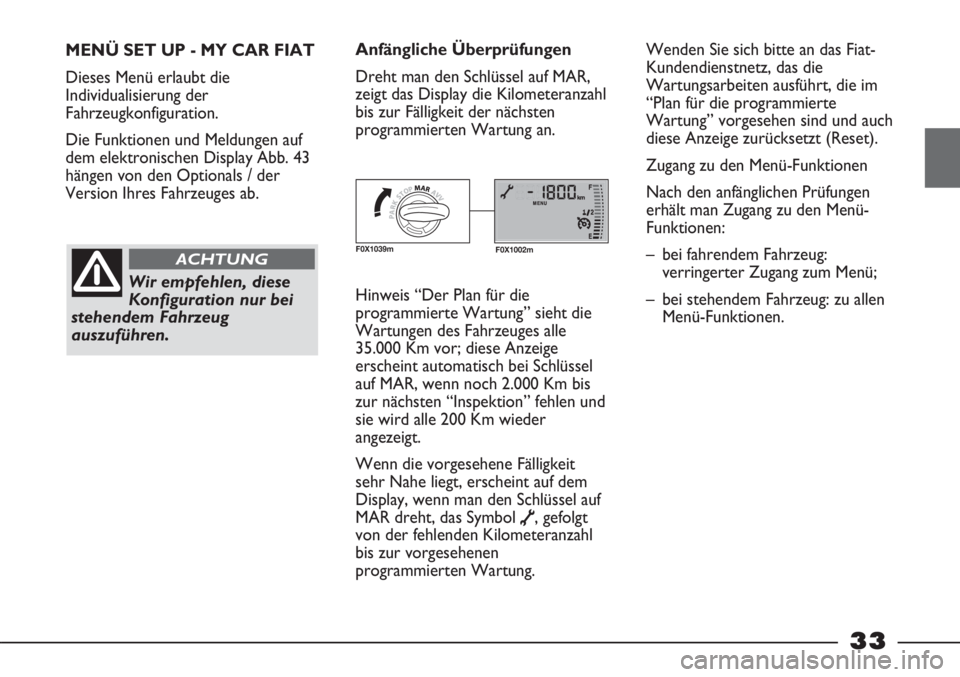

MENÜ SET UP - MY CAR FIAT
Dieses Menü erlaubt die
Individualisierung der
Fahrzeugkonfiguration.
Die Funktionen und Meldungen auf
dem elektronischen Display Abb. 43
hängen von den Optionals / der
Version Ihres Fahrzeuges ab.
Wir empfehlen, diese
Konfiguration nur bei
stehendem Fahrzeug
auszuführen.
ACHTUNG
Anfängliche Überprüfungen
Dreht man den Schlüssel auf MAR,
zeigt das Display die Kilometeranzahl
bis zur Fälligkeit der nächsten
programmierten Wartung an.Wenden Sie sich bitte an das Fiat-
Kundendienstnetz, das die
Wartungsarbeiten ausführt, die im
“Plan für die programmierte
Wartung” vorgesehen sind und auch
diese Anzeige zurücksetzt (Reset).
Zugang zu den Menü-Funktionen
Nach den anfänglichen Prüfungen
erhält man Zugang zu den Menü-
Funktionen:
– bei fahrendem Fahrzeug:
verringerter Zugang zum Menü;
– bei stehendem Fahrzeug: zu allen
Menü-Funktionen.
F0X1002mF0X1039m
Hinweis “Der Plan für die
programmierte Wartung” sieht die
Wartungen des Fahrzeuges alle
35.000 Km vor; diese Anzeige
erscheint automatisch bei Schlüssel
auf MAR, wenn noch 2.000 Km bis
zur nächsten “Inspektion” fehlen und
sie wird alle 200 Km wieder
angezeigt.
Wenn die vorgesehene Fälligkeit
sehr Nahe liegt, erscheint auf dem
Display, wenn man den Schlüssel auf
MAR dreht, das Symbol
õ, gefolgt
von der fehlenden Kilometeranzahl
bis zur vorgesehenen
programmierten Wartung.
Page 36 of 195
34

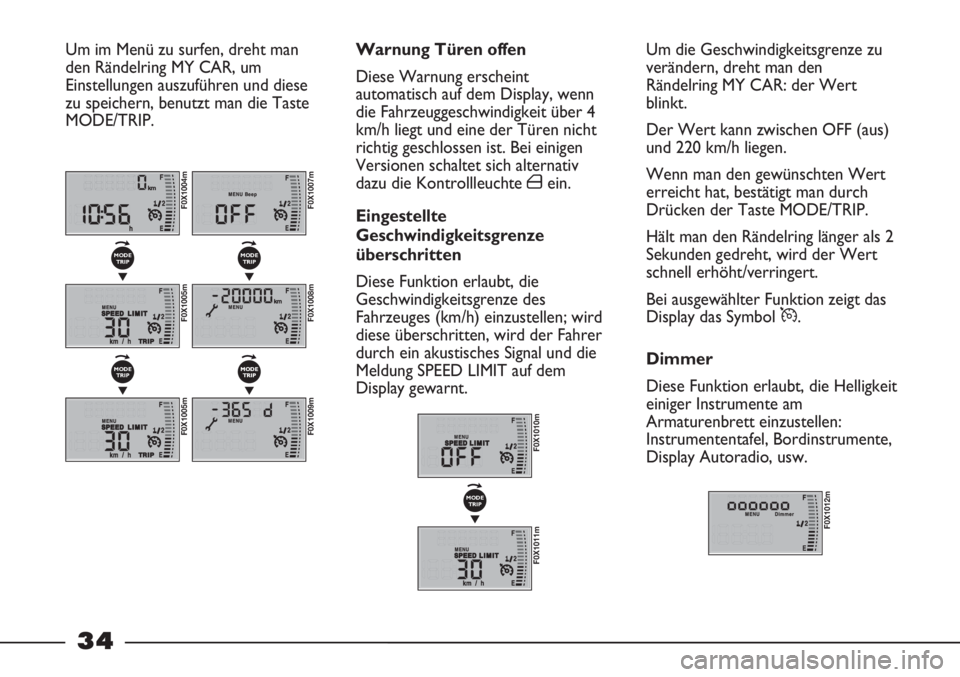

Um die Geschwindigkeitsgrenze zu
verändern, dreht man den
Rändelring MY CAR: der Wert
blinkt.
Der Wert kann zwischen OFF (aus)
und 220 km/h liegen.
Wenn man den gewünschten Wert
erreicht hat, bestätigt man durch
Drücken der Taste MODE/TRIP.
Hält man den Rändelring länger als 2
Sekunden gedreht, wird der Wert
schnell erhöht/verringert.
Bei ausgewählter Funktion zeigt das
Display das Symbol
Ü.
Dimmer
Diese Funktion erlaubt, die Helligkeit
einiger Instrumente am
Armaturenbrett einzustellen:
Instrumententafel, Bordinstrumente,
Display Autoradio, usw. Warnung Türen offen
Diese Warnung erscheint
automatisch auf dem Display, wenn
die Fahrzeuggeschwindigkeit über 4
km/h liegt und eine der Türen nicht
richtig geschlossen ist. Bei einigen
Versionen schaltet sich alternativ
dazu die Kontrollleuchte
´ein.
Eingestellte
Geschwindigkeitsgrenze
überschritten
Diese Funktion erlaubt, die
Geschwindigkeitsgrenze des
Fahrzeuges (km/h) einzustellen; wird
diese überschritten, wird der Fahrer
durch ein akustisches Signal und die
Meldung SPEED LIMIT auf dem
Display gewarnt.
Um im Menü zu surfen, dreht man
den Rändelring MY CAR, um
Einstellungen auszuführen und diese
zu speichern, benutzt man die Taste
MODE/TRIP.
F0X1004m
F0X1005m
▼
F0X1012m
MODE
TRIP
F0X1005m
▼
MODE
TRIP
F0X1007m
F0X1008m
▼
MODE
TRIP
F0X1009m
▼
MODE
TRIP
F0X1010m
F0X1011m
▼
MODE
TRIP MODE
TRIP
Page 37 of 195
35

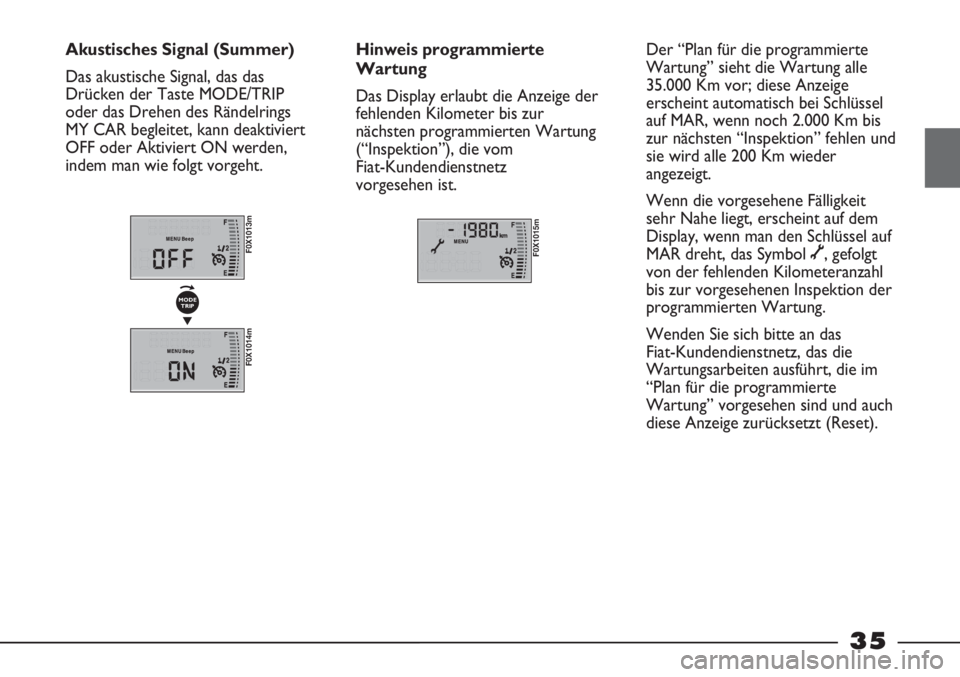

Akustisches Signal (Summer)
Das akustische Signal, das das
Drücken der Taste MODE/TRIP
oder das Drehen des Rändelrings
MY CAR begleitet, kann deaktiviert
OFF oder Aktiviert ON werden,
indem man wie folgt vorgeht.Hinweis programmierte
Wartung
Das Display erlaubt die Anzeige der
fehlenden Kilometer bis zur
nächsten programmierten Wartung
(“Inspektion”), die vom
Fiat-Kundendienstnetz
vorgesehen ist.
F0X1015mF0X1013m
F0X1014m
▼
MODE
TRIP
Der “Plan für die programmierte
Wartung” sieht die Wartung alle
35.000 Km vor; diese Anzeige
erscheint automatisch bei Schlüssel
auf MAR, wenn noch 2.000 Km bis
zur nächsten “Inspektion” fehlen und
sie wird alle 200 Km wieder
angezeigt.
Wenn die vorgesehene Fälligkeit
sehr Nahe liegt, erscheint auf dem
Display, wenn man den Schlüssel auf
MAR dreht, das Symbol
õ, gefolgt
von der fehlenden Kilometeranzahl
bis zur vorgesehenen Inspektion der
programmierten Wartung.
Wenden Sie sich bitte an das
Fiat-Kundendienstnetz, das die
Wartungsarbeiten ausführt, die im
“Plan für die programmierte
Wartung” vorgesehen sind und auch
diese Anzeige zurücksetzt (Reset).
Page 38 of 195
36

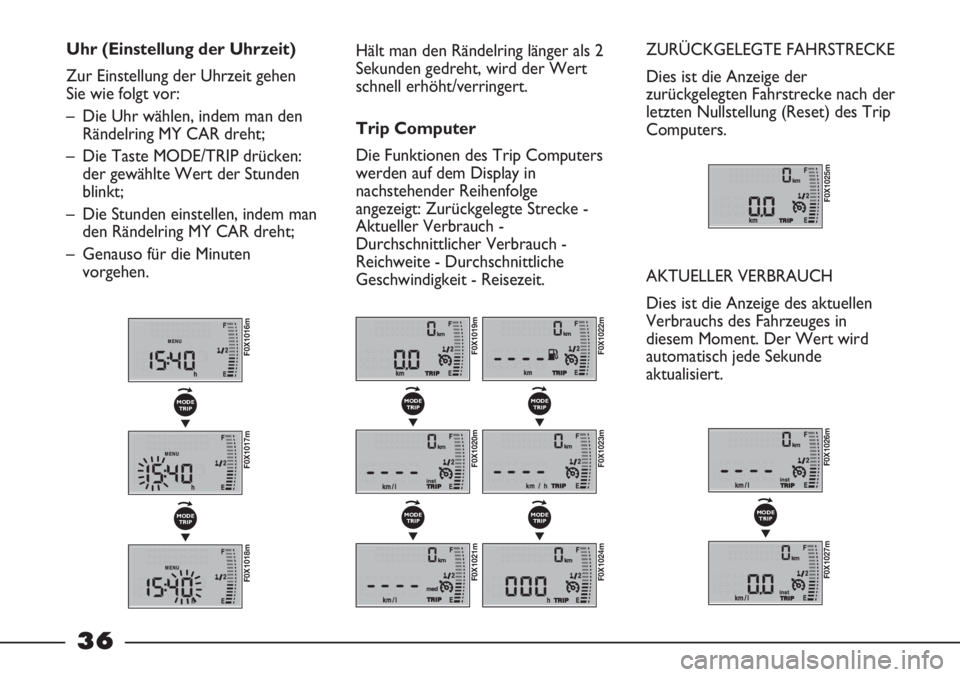

Uhr (Einstellung der Uhrzeit)
Zur Einstellung der Uhrzeit gehen
Sie wie folgt vor:
– Die Uhr wählen, indem man den
Rändelring MY CAR dreht;
– Die Taste MODE/TRIP drücken:
der gewählte Wert der Stunden
blinkt;
– Die Stunden einstellen, indem man
den Rändelring MY CAR dreht;
– Genauso für die Minuten
vorgehen.Hält man den Rändelring länger als 2
Sekunden gedreht, wird der Wert
schnell erhöht/verringert.
Trip Computer
Die Funktionen des Trip Computers
werden auf dem Display in
nachstehender Reihenfolge
angezeigt: Zurückgelegte Strecke -
Aktueller Verbrauch -
Durchschnittlicher Verbrauch -
Reichweite - Durchschnittliche
Geschwindigkeit - Reisezeit.ZURÜCKGELEGTE FAHRSTRECKE
Dies ist die Anzeige der
zurückgelegten Fahrstrecke nach der
letzten Nullstellung (Reset) des Trip
Computers.
AKTUELLER VERBRAUCH
Dies ist die Anzeige des aktuellen
Verbrauchs des Fahrzeuges in
diesem Moment. Der Wert wird
automatisch jede Sekunde
aktualisiert.
F0X1025m
F0X1019m
F0X1020m
▼
MODE
TRIP
F0X1021m
▼
MODE
TRIP
F0X1022m
F0X1023m
▼
MODE
TRIP
F0X1024m
▼
MODE
TRIP
F0X1016m
F0X1017m
▼
MODE
TRIP
F0X1018m
▼
MODE
TRIP
F0X1026m
F0X1027m
▼
MODE
TRIP
Page 39 of 195
37
DURCHSCHNITTSVERBRAUCH
Dies ist das Verhältnis der
zurückgelegten Strecke und die
verbrauchen Liter Kraftstoff seit
Beginn der Reise. Der Wert wird
automatisch alle 10 Sekunden
aktualisiert.
Die Zählung beginnt, nachdem man
mindestens 500 Meter seit
Reisebeginn gefahren ist.REICHWEITE

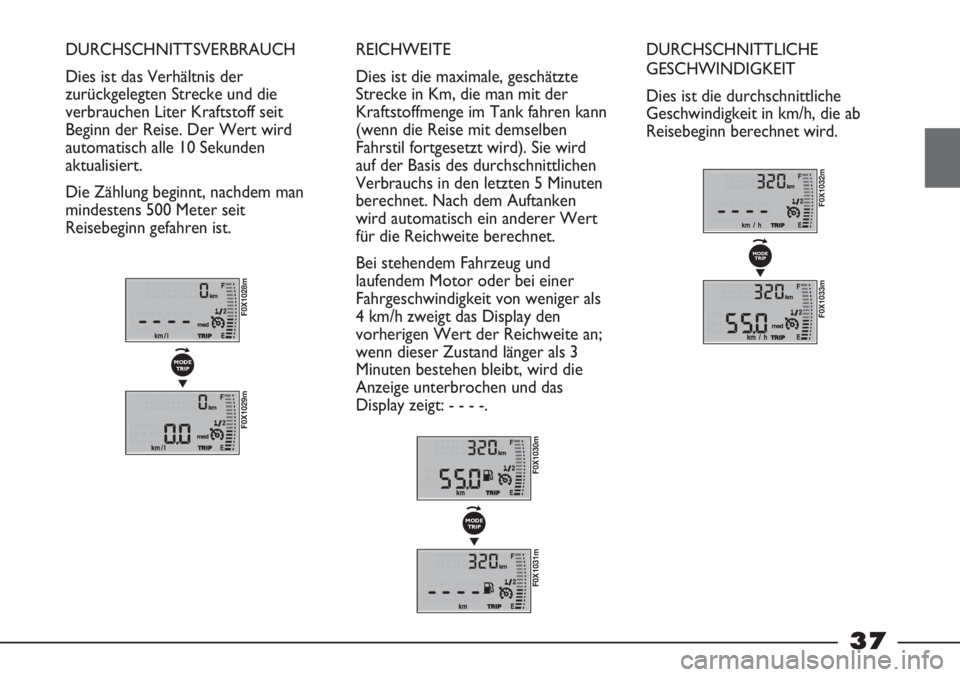

Dies ist die maximale, geschätzte
Strecke in Km, die man mit der
Kraftstoffmenge im Tank fahren kann
(wenn die Reise mit demselben
Fahrstil fortgesetzt wird). Sie wird
auf der Basis des durchschnittlichen
Verbrauchs in den letzten 5 Minuten
berechnet. Nach dem Auftanken
wird automatisch ein anderer Wert
für die Reichweite berechnet.
Bei stehendem Fahrzeug und
laufendem Motor oder bei einer
Fahrgeschwindigkeit von weniger als
4 km/h zweigt das Display den
vorherigen Wert der Reichweite an;
wenn dieser Zustand länger als 3
Minuten bestehen bleibt, wird die
Anzeige unterbrochen und das
Display zeigt: - - - -.
F0X1028m
F0X1029m
▼
MODE
TRIP
F0X1030m
F0X1031m
▼
MODE
TRIP
DURCHSCHNITTLICHE
GESCHWINDIGKEIT
Dies ist die durchschnittliche
Geschwindigkeit in km/h, die ab
Reisebeginn berechnet wird.
F0X1032m
F0X1033m
MODE
TRIP
▼
Page 40 of 195
38

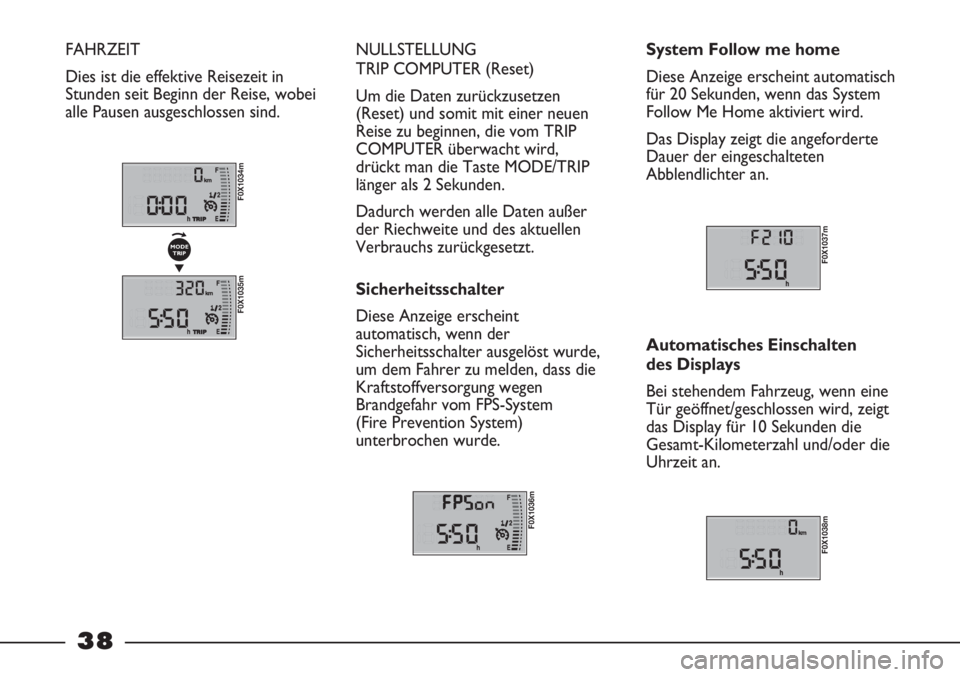

FAHRZEIT
Dies ist die effektive Reisezeit in
Stunden seit Beginn der Reise, wobei
alle Pausen ausgeschlossen sind. NULLSTELLUNG
TRIP COMPUTER (Reset)
Um die Daten zurückzusetzen
(Reset) und somit mit einer neuen
Reise zu beginnen, die vom TRIP
COMPUTER überwacht wird,
drückt man die Taste MODE/TRIP
länger als 2 Sekunden.
Dadurch werden alle Daten außer
der Riechweite und des aktuellen
Verbrauchs zurückgesetzt.
Sicherheitsschalter
Diese Anzeige erscheint
automatisch, wenn der
Sicherheitsschalter ausgelöst wurde,
um dem Fahrer zu melden, dass die
Kraftstoffversorgung wegen
Brandgefahr vom FPS-System
(Fire Prevention System)
unterbrochen wurde.
F0X1036m
System Follow me home
Diese Anzeige erscheint automatisch
für 20 Sekunden, wenn das System
Follow Me Home aktiviert wird.
Das Display zeigt die angeforderte
Dauer der eingeschalteten
Abblendlichter an.
F0X1037m
Automatisches Einschalten
des Displays
Bei stehendem Fahrzeug, wenn eine
Tür geöffnet/geschlossen wird, zeigt
das Display für 10 Sekunden die
Gesamt-Kilometerzahl und/oder die
Uhrzeit an.
F0X1038m
F0X1034m
F0X1035m
▼
MODE
TRIP
