FIAT STRADA 2011 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2011, Model line: STRADA, Model: FIAT STRADA 2011Pages: 195, PDF-Größe: 3.71 MB

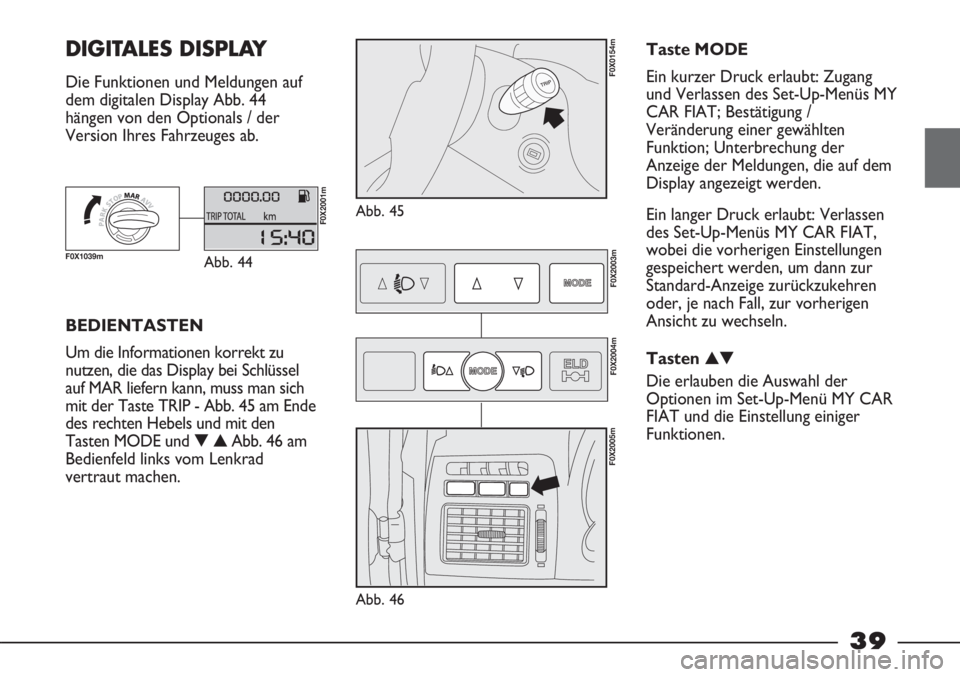

Page 41 of 195
39
DIGITALES DISPLAY
Die Funktionen und Meldungen auf
dem digitalen Display Abb. 44
hängen von den Optionals / der
Version Ihres Fahrzeuges ab.
Abb. 45
F0X0154m
BEDIENTASTEN
Um die Informationen korrekt zu
nutzen, die das Display bei Schlüssel
auf MAR liefern kann, muss man sich
mit der Taste TRIP - Abb. 45 am Ende
des rechten Hebels und mit den
Tasten MODE und ▼▲ Abb. 46 am
Bedienfeld links vom Lenkrad
vertraut machen.
F0X2003m
F0X2004m
Abb. 46
F0X2005m
Taste MODE
Ein kurzer Druck erlaubt: Zugang
und Verlassen des Set-Up-Menüs MY
CAR FIAT; Bestätigung /
Veränderung einer gewählten
Funktion; Unterbrechung der
Anzeige der Meldungen, die auf dem
Display angezeigt werden.
Ein langer Druck erlaubt: Verlassen
des Set-Up-Menüs MY CAR FIAT,
wobei die vorherigen Einstellungen
gespeichert werden, um dann zur
Standard-Anzeige zurückzukehren
oder, je nach Fall, zur vorherigen
Ansicht zu wechseln.
Tasten ▲▼
Die erlauben die Auswahl der
Optionen im Set-Up-Menü MY CAR
FIAT und die Einstellung einiger
Funktionen.
Abb. 44
F0X2001m
F0X1039m

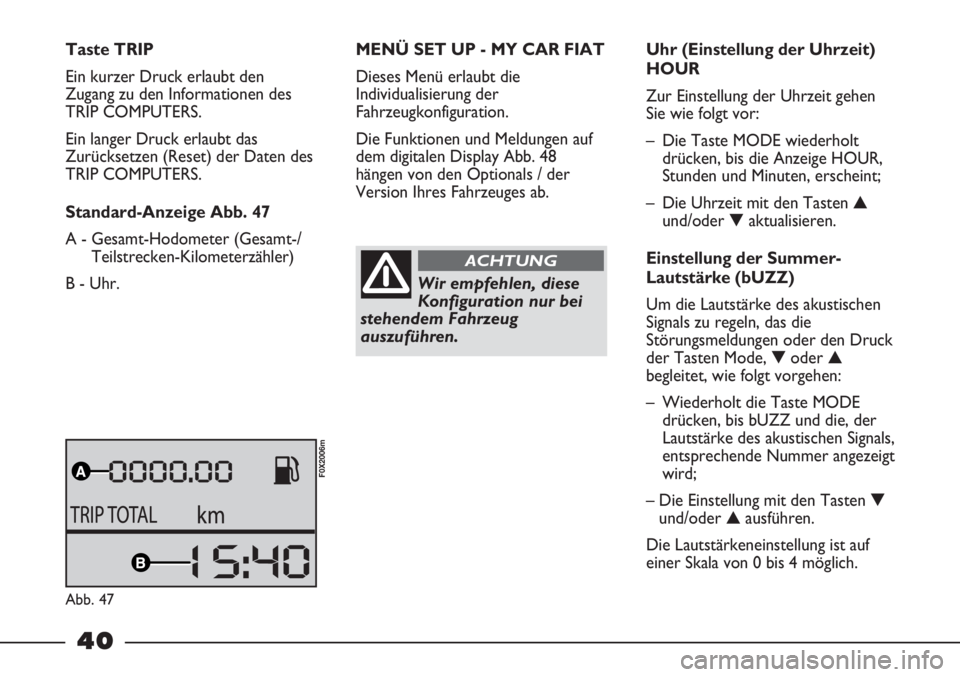

Page 42 of 195
40
Taste TRIP
Ein kurzer Druck erlaubt den
Zugang zu den Informationen des
TRIP COMPUTERS.
Ein langer Druck erlaubt das
Zurücksetzen (Reset) der Daten des
TRIP COMPUTERS.
Standard-Anzeige Abb. 47
A - Gesamt-Hodometer (Gesamt-/
Teilstrecken-Kilometerzähler)
B - Uhr.MENÜ SET UP - MY CAR FIAT
Dieses Menü erlaubt die
Individualisierung der
Fahrzeugkonfiguration.
Die Funktionen und Meldungen auf
dem digitalen Display Abb. 48
hängen von den Optionals / der
Version Ihres Fahrzeuges ab.
Wir empfehlen, diese
Konfiguration nur bei
stehendem Fahrzeug
auszuführen.
ACHTUNG
Uhr (Einstellung der Uhrzeit)
HOUR
Zur Einstellung der Uhrzeit gehen
Sie wie folgt vor:
– Die Taste MODE wiederholt
drücken, bis die Anzeige HOUR,
Stunden und Minuten, erscheint;
– Die Uhrzeit mit den Tasten ▲
und/oder ▼aktualisieren.
Einstellung der Summer-
Lautstärke (bUZZ)
Um die Lautstärke des akustischen
Signals zu regeln, das die
Störungsmeldungen oder den Druck
der Tasten Mode, ▼oder ▲
begleitet, wie folgt vorgehen:
– Wiederholt die Taste MODE
drücken, bis bUZZ und die, der
Lautstärke des akustischen Signals,
entsprechende Nummer angezeigt
wird;
– Die Einstellung mit den Tasten ▼
und/oder ▲ausführen.
Die Lautstärkeneinstellung ist auf
einer Skala von 0 bis 4 möglich.
Abb. 47
F0X2006m

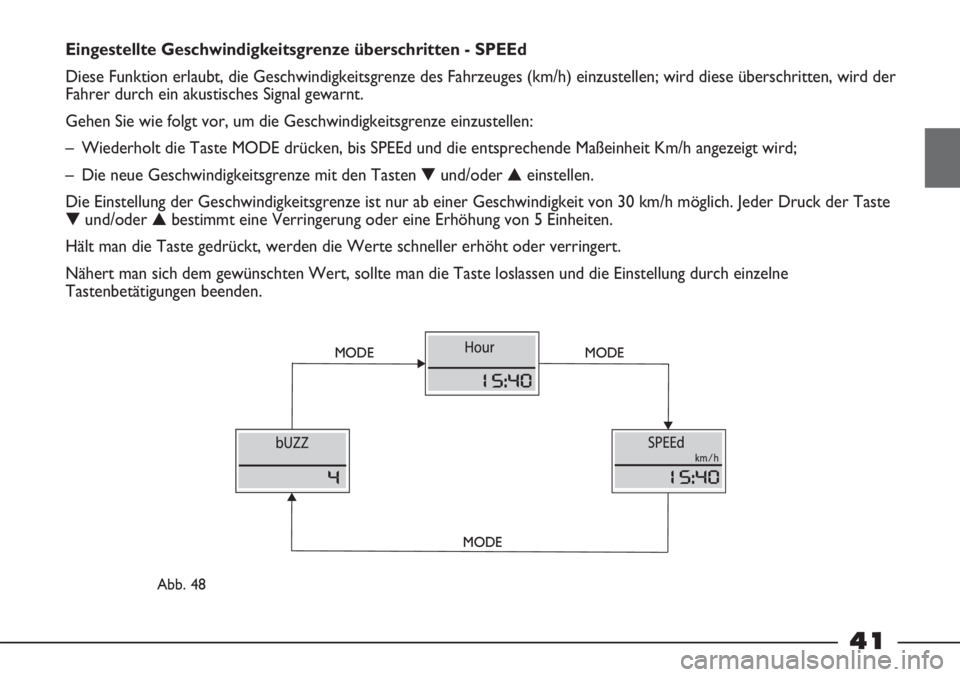

Page 43 of 195
41
Eingestellte Geschwindigkeitsgrenze überschritten - SPEEd
Diese Funktion erlaubt, die Geschwindigkeitsgrenze des Fahrzeuges (km/h) einzustellen; wird diese überschritten, wird der
Fahrer durch ein akustisches Signal gewarnt.
Gehen Sie wie folgt vor, um die Geschwindigkeitsgrenze einzustellen:
– Wiederholt die Taste MODE drücken, bis SPEEd und die entsprechende Maßeinheit Km/h angezeigt wird;
– Die neue Geschwindigkeitsgrenze mit den Tasten ▼und/oder ▲einstellen.
Die Einstellung der Geschwindigkeitsgrenze ist nur ab einer Geschwindigkeit von 30 km/h möglich. Jeder Druck der Taste
▼und/oder ▲bestimmt eine Verringerung oder eine Erhöhung von 5 Einheiten.
Hält man die Taste gedrückt, werden die Werte schneller erhöht oder verringert.
Nähert man sich dem gewünschten Wert, sollte man die Taste loslassen und die Einstellung durch einzelne
Tastenbetätigungen beenden.
Abb. 48
▼
▼ ▼
▼
MODE
MODE MODE
MODE
MODE MODE

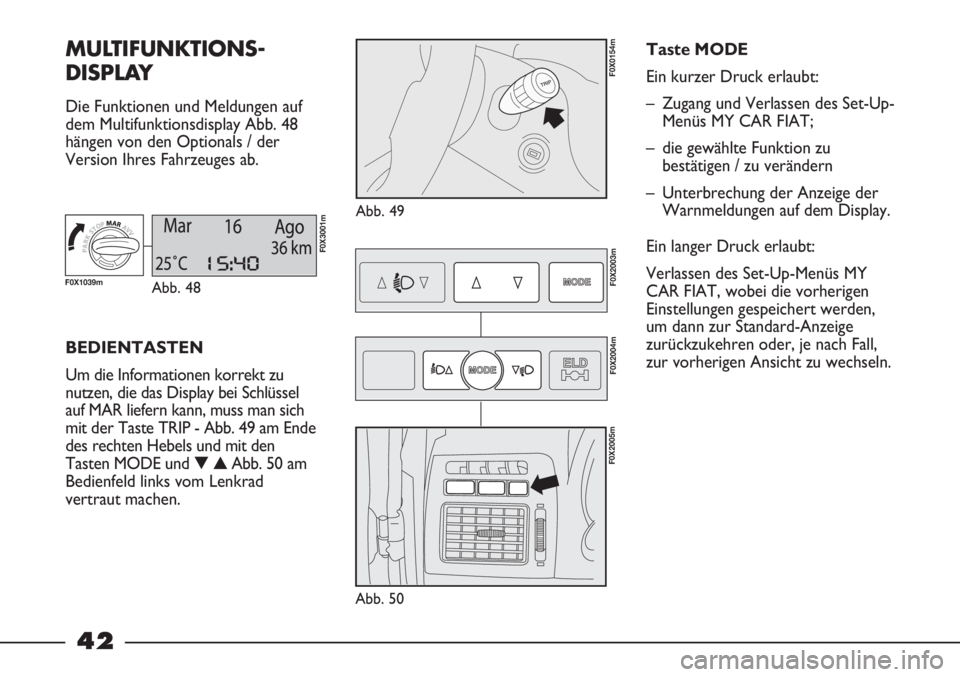

Page 44 of 195
42
MULTIFUNKTIONS-
DISPLAY
Die Funktionen und Meldungen auf
dem Multifunktionsdisplay Abb. 48
hängen von den Optionals / der
Version Ihres Fahrzeuges ab.
Abb. 49
F0X0154m
BEDIENTASTEN
Um die Informationen korrekt zu
nutzen, die das Display bei Schlüssel
auf MAR liefern kann, muss man sich
mit der Taste TRIP - Abb. 49 am Ende
des rechten Hebels und mit den
Tasten MODE und ▼▲ Abb. 50 am
Bedienfeld links vom Lenkrad
vertraut machen.Taste MODE
Ein kurzer Druck erlaubt:
– Zugang und Verlassen des Set-Up-
Menüs MY CAR FIAT;
– die gewählte Funktion zu
bestätigen / zu verändern
– Unterbrechung der Anzeige der
Warnmeldungen auf dem Display.
Ein langer Druck erlaubt:
Verlassen des Set-Up-Menüs MY
CAR FIAT, wobei die vorherigen
Einstellungen gespeichert werden,
um dann zur Standard-Anzeige
zurückzukehren oder, je nach Fall,
zur vorherigen Ansicht zu wechseln.
Abb. 48
F0X3001m
F0X1039mF0X2003m
F0X2004m
Abb. 50
F0X2005m
Page 45 of 195
43
Tasten ▲▼
Die erlauben die Auswahl der
Optionen im Set-Up-Menü MY CAR
FIAT und die Einstellung einiger
Funktionen.
Taste TRIP
Ein kurzer Druck erlaubt:
– Zugang zu den Informationen des
TRIP COMPUTERS.
Ein langer Druck erlaubt:
– Nullstellung (Reset) der Daten des

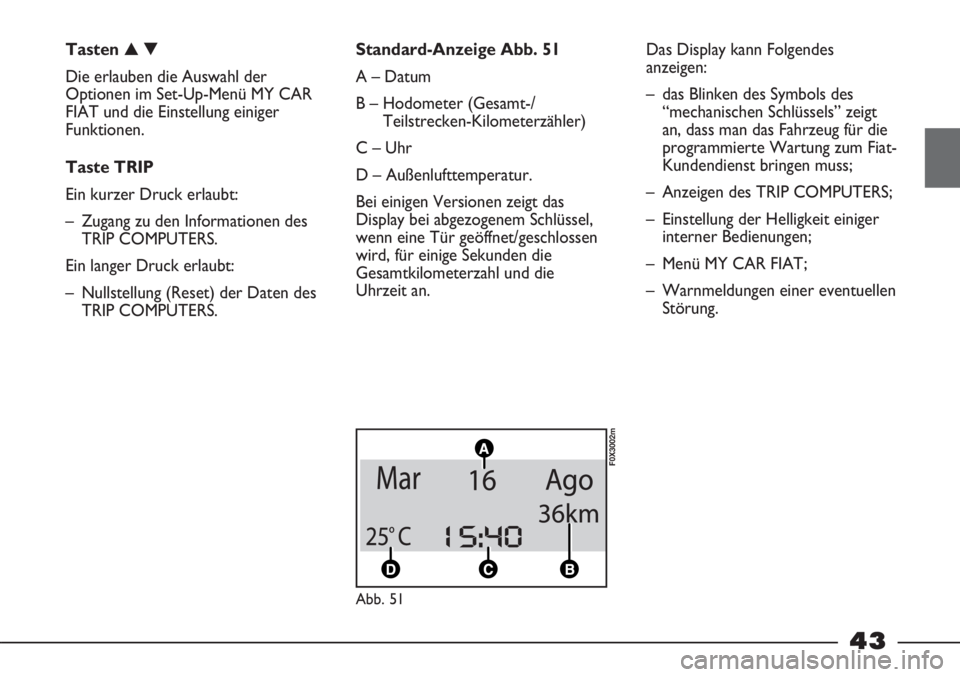

TRIP COMPUTERS.Standard-Anzeige Abb. 51
A – Datum
B – Hodometer (Gesamt-/
Teilstrecken-Kilometerzähler)
C – Uhr
D – Außenlufttemperatur.
Bei einigen Versionen zeigt das
Display bei abgezogenem Schlüssel,
wenn eine Tür geöffnet/geschlossen
wird, für einige Sekunden die
Gesamtkilometerzahl und die
Uhrzeit an.
F0X3002m
Das Display kann Folgendes
anzeigen:
– das Blinken des Symbols des
“mechanischen Schlüssels” zeigt
an, dass man das Fahrzeug für die
programmierte Wartung zum Fiat-
Kundendienst bringen muss;
– Anzeigen des TRIP COMPUTERS;
– Einstellung der Helligkeit einiger
interner Bedienungen;
– Menü MY CAR FIAT;
– Warnmeldungen einer eventuellen
Störung.
Abb. 51

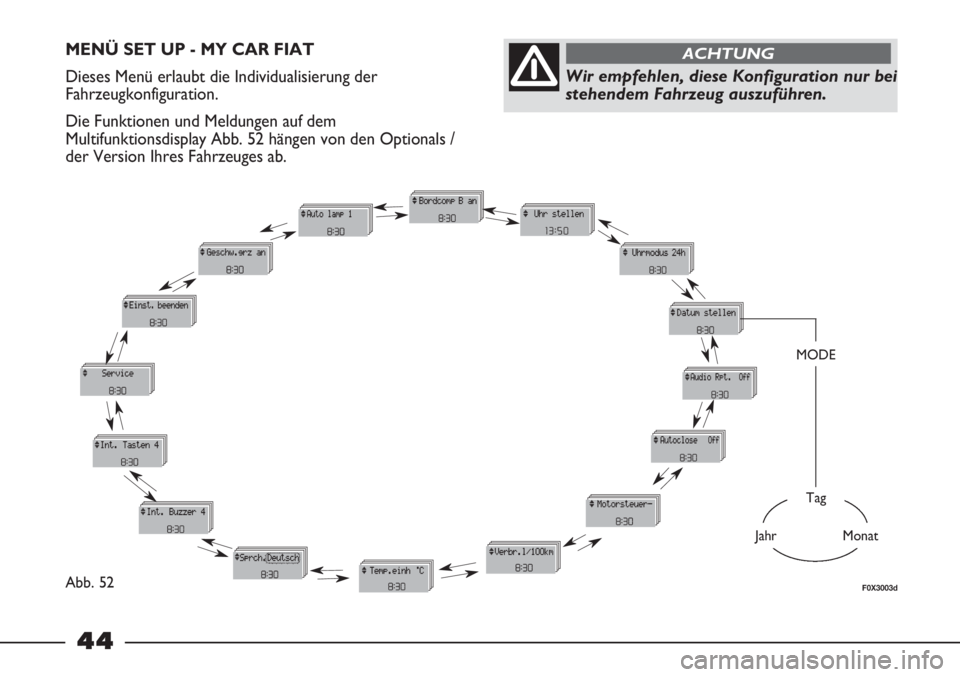

Page 46 of 195
44
MENÜ SET UP - MY CAR FIAT
Dieses Menü erlaubt die Individualisierung der
Fahrzeugkonfiguration.
Die Funktionen und Meldungen auf dem
Multifunktionsdisplay Abb. 52 hängen von den Optionals /
der Version Ihres Fahrzeuges ab.
Wir empfehlen, diese Konfiguration nur bei
stehendem Fahrzeug auszuführen.
ACHTUNG
F0X3003dAbb. 52
Tag
JahrMonat
MODE

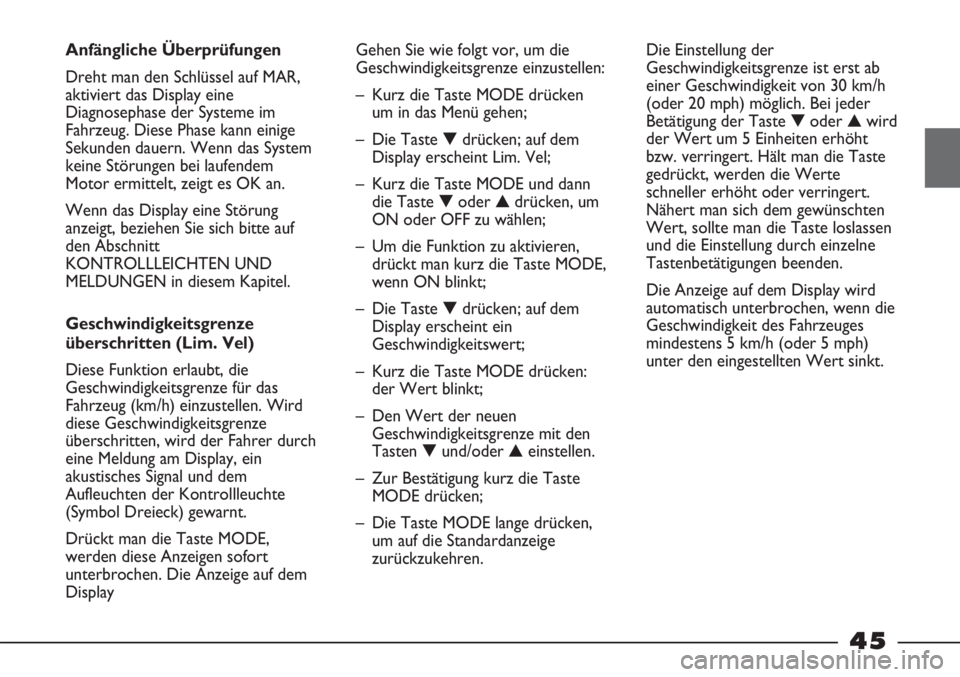

Page 47 of 195
45
Anfängliche Überprüfungen
Dreht man den Schlüssel auf MAR,
aktiviert das Display eine
Diagnosephase der Systeme im
Fahrzeug. Diese Phase kann einige
Sekunden dauern. Wenn das System
keine Störungen bei laufendem
Motor ermittelt, zeigt es OK an.
Wenn das Display eine Störung
anzeigt, beziehen Sie sich bitte auf
den Abschnitt
KONTROLLLEICHTEN UND
MELDUNGEN in diesem Kapitel.
Geschwindigkeitsgrenze
überschritten (Lim. Vel)
Diese Funktion erlaubt, die
Geschwindigkeitsgrenze für das
Fahrzeug (km/h) einzustellen. Wird
diese Geschwindigkeitsgrenze
überschritten, wird der Fahrer durch
eine Meldung am Display, ein
akustisches Signal und dem
Aufleuchten der Kontrollleuchte
(Symbol Dreieck) gewarnt.
Drückt man die Taste MODE,
werden diese Anzeigen sofort
unterbrochen. Die Anzeige auf dem
DisplayGehen Sie wie folgt vor, um die
Geschwindigkeitsgrenze einzustellen:
– Kurz die Taste MODE drücken
um in das Menü gehen;
– Die Taste ▼drücken; auf dem
Display erscheint Lim. Vel;
– Kurz die Taste MODE und dann
die Taste ▼oder ▲drücken, um
ON oder OFF zu wählen;
– Um die Funktion zu aktivieren,
drückt man kurz die Taste MODE,
wenn ON blinkt;
– Die Taste ▼drücken; auf dem
Display erscheint ein
Geschwindigkeitswert;
– Kurz die Taste MODE drücken:
der Wert blinkt;
– Den Wert der neuen
Geschwindigkeitsgrenze mit den
Tasten ▼und/oder ▲einstellen.
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Die Einstellung der
Geschwindigkeitsgrenze ist erst ab
einer Geschwindigkeit von 30 km/h
(oder 20 mph) möglich. Bei jeder
Betätigung der Taste ▼oder ▲wird
der Wert um 5 Einheiten erhöht
bzw. verringert. Hält man die Taste
gedrückt, werden die Werte
schneller erhöht oder verringert.
Nähert man sich dem gewünschten
Wert, sollte man die Taste loslassen
und die Einstellung durch einzelne
Tastenbetätigungen beenden.
Die Anzeige auf dem Display wird
automatisch unterbrochen, wenn die
Geschwindigkeit des Fahrzeuges
mindestens 5 km/h (oder 5 mph)
unter den eingestellten Wert sinkt.

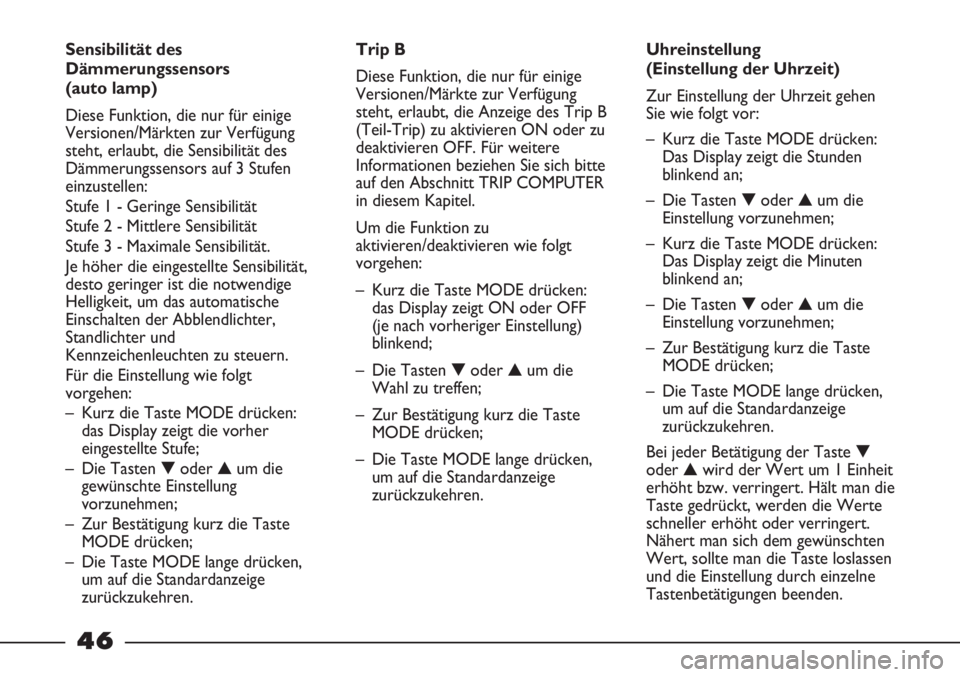

Page 48 of 195
46
Sensibilität des
Dämmerungssensors
(auto lamp)
Diese Funktion, die nur für einige
Versionen/Märkten zur Verfügung
steht, erlaubt, die Sensibilität des
Dämmerungssensors auf 3 Stufen
einzustellen:
Stufe 1 - Geringe Sensibilität
Stufe 2 - Mittlere Sensibilität
Stufe 3 - Maximale Sensibilität.
Je höher die eingestellte Sensibilität,
desto geringer ist die notwendige
Helligkeit, um das automatische
Einschalten der Abblendlichter,
Standlichter und
Kennzeichenleuchten zu steuern.
Für die Einstellung wie folgt
vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt die vorher
eingestellte Stufe;
– Die Tasten ▼oder ▲um die
gewünschte Einstellung
vorzunehmen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Trip B
Diese Funktion, die nur für einige
Versionen/Märkte zur Verfügung
steht, erlaubt, die Anzeige des Trip B
(Teil-Trip) zu aktivieren ON oder zu
deaktivieren OFF. Für weitere
Informationen beziehen Sie sich bitte
auf den Abschnitt TRIP COMPUTER
in diesem Kapitel.
Um die Funktion zu
aktivieren/deaktivieren wie folgt
vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt ON oder OFF
(je nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Uhreinstellung
(Einstellung der Uhrzeit)
Zur Einstellung der Uhrzeit gehen
Sie wie folgt vor:
– Kurz die Taste MODE drücken:
Das Display zeigt die Stunden
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;
– Kurz die Taste MODE drücken:
Das Display zeigt die Minuten
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Bei jeder Betätigung der Taste ▼
oder ▲wird der Wert um 1 Einheit
erhöht bzw. verringert. Hält man die
Taste gedrückt, werden die Werte
schneller erhöht oder verringert.
Nähert man sich dem gewünschten
Wert, sollte man die Taste loslassen
und die Einstellung durch einzelne
Tastenbetätigungen beenden.

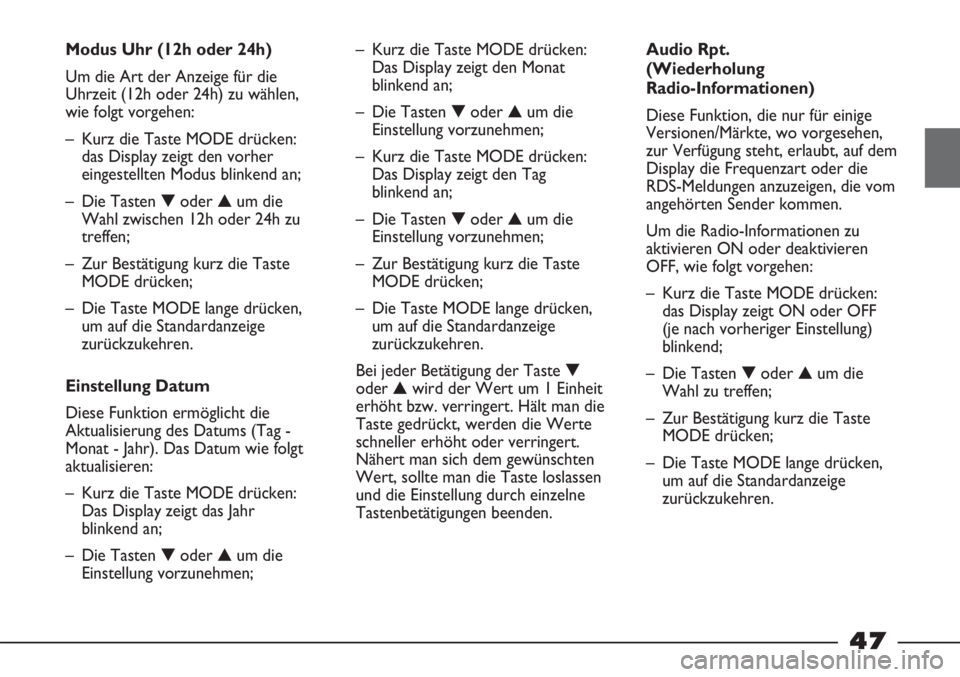

Page 49 of 195
47
Modus Uhr (12h oder 24h)
Um die Art der Anzeige für die
Uhrzeit (12h oder 24h) zu wählen,
wie folgt vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt den vorher
eingestellten Modus blinkend an;
– Die Tasten ▼oder ▲um die
Wahl zwischen 12h oder 24h zu
treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Einstellung Datum
Diese Funktion ermöglicht die
Aktualisierung des Datums (Tag -
Monat - Jahr). Das Datum wie folgt
aktualisieren:
– Kurz die Taste MODE drücken:
Das Display zeigt das Jahr
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;– Kurz die Taste MODE drücken:
Das Display zeigt den Monat
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;
– Kurz die Taste MODE drücken:
Das Display zeigt den Tag
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Bei jeder Betätigung der Taste ▼
oder ▲wird der Wert um 1 Einheit
erhöht bzw. verringert. Hält man die
Taste gedrückt, werden die Werte
schneller erhöht oder verringert.
Nähert man sich dem gewünschten
Wert, sollte man die Taste loslassen
und die Einstellung durch einzelne
Tastenbetätigungen beenden.Audio Rpt.
(Wiederholung
Radio-Informationen)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt, auf dem
Display die Frequenzart oder die
RDS-Meldungen anzuzeigen, die vom
angehörten Sender kommen.
Um die Radio-Informationen zu
aktivieren ON oder deaktivieren
OFF, wie folgt vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt ON oder OFF
(je nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Page 50 of 195

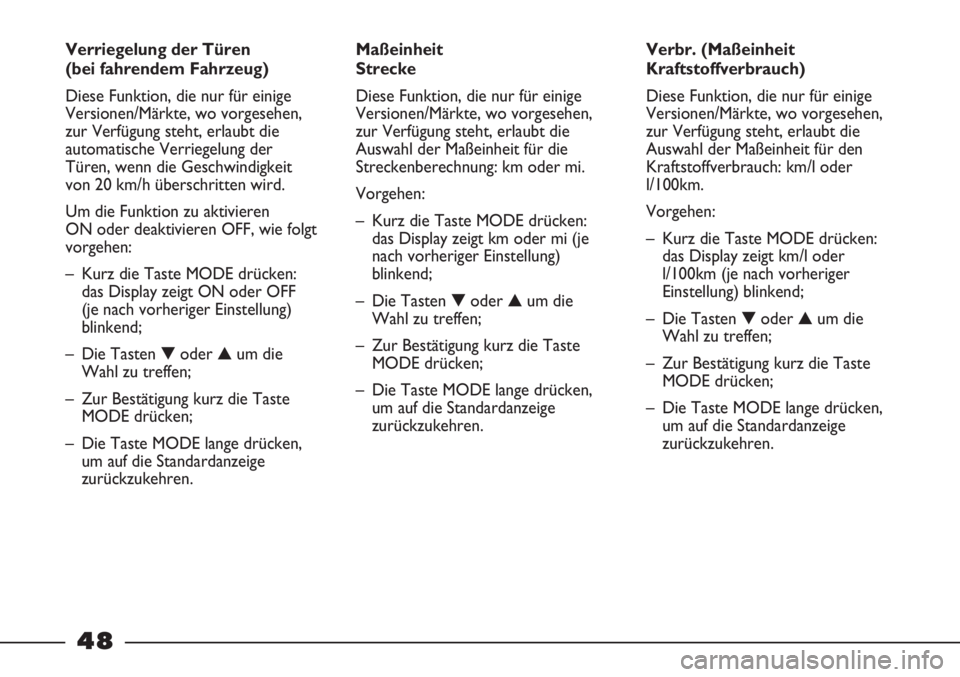

48
Verbr. (Maßeinheit
Kraftstoffverbrauch)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
Auswahl der Maßeinheit für den
Kraftstoffverbrauch: km/l oder
l/100km.
Vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt km/l oder
l/100km (je nach vorheriger
Einstellung) blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren. Verriegelung der Türen
(bei fahrendem Fahrzeug)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
automatische Verriegelung der
Türen, wenn die Geschwindigkeit
von 20 km/h überschritten wird.
Um die Funktion zu aktivieren
ON oder deaktivieren OFF, wie folgt
vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt ON oder OFF
(je nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Maßeinheit
Strecke
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
Auswahl der Maßeinheit für die
Streckenberechnung: km oder mi.
Vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt km oder mi (je
nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
