Page 11 of 195
9

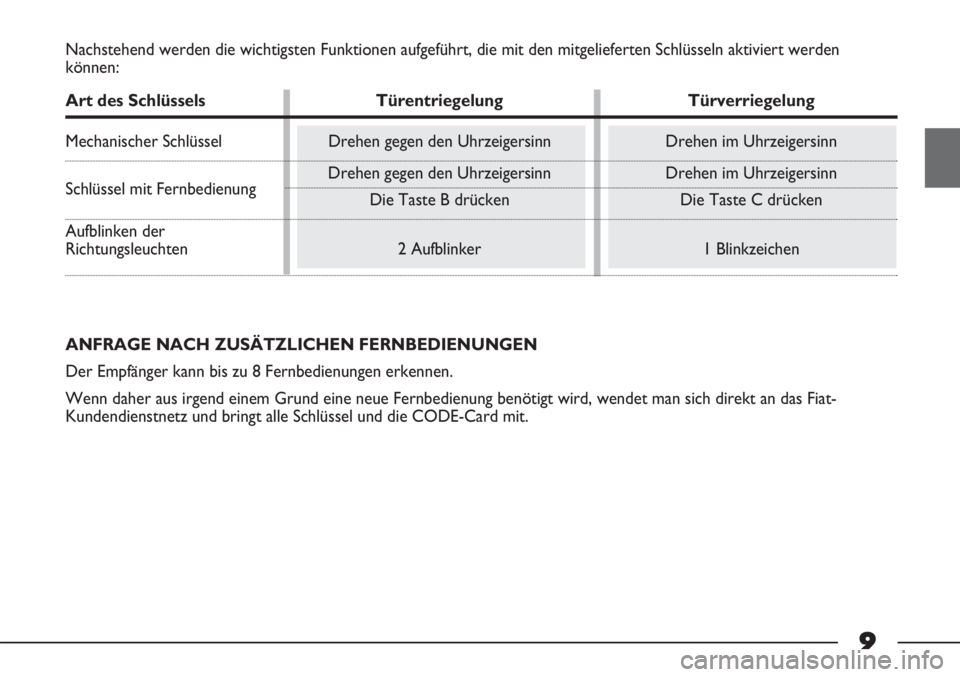

Nachstehend werden die wichtigsten Funktionen aufgeführt, die mit den mitgelieferten Schlüsseln aktiviert werden
können:
Art des Schlüssels Türentriegelung Türverriegelung
Mechanischer Schlüssel Drehen gegen den Uhrzeigersinn Drehen im Uhrzeigersinn
Schlüssel mit FernbedienungDrehen gegen den Uhrzeigersinn Drehen im UhrzeigersinnDie Taste B drücken Die Taste C drücken
Aufblinken der
Richtungsleuchten 2 Aufblinker 1 Blinkzeichen
ANFRAGE NACH ZUSÄTZLICHEN FERNBEDIENUNGEN
Der Empfänger kann bis zu 8 Fernbedienungen erkennen.
Wenn daher aus irgend einem Grund eine neue Fernbedienung benötigt wird, wendet man sich direkt an das Fiat-
Kundendienstnetz und bringt alle Schlüssel und die CODE-Card mit.
Page 12 of 195
10

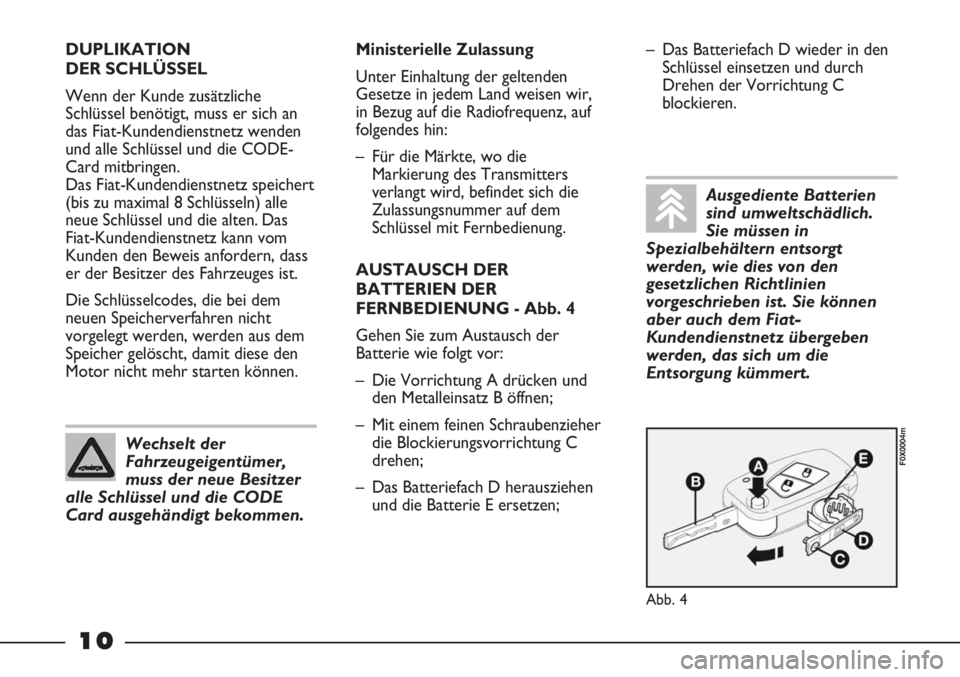

DUPLIKATION
DER SCHLÜSSEL
Wenn der Kunde zusätzliche
Schlüssel benötigt, muss er sich an
das Fiat-Kundendienstnetz wenden
und alle Schlüssel und die CODE-
Card mitbringen.
Das Fiat-Kundendienstnetz speichert
(bis zu maximal 8 Schlüsseln) alle
neue Schlüssel und die alten. Das
Fiat-Kundendienstnetz kann vom
Kunden den Beweis anfordern, dass
er der Besitzer des Fahrzeuges ist.
Die Schlüsselcodes, die bei dem
neuen Speicherverfahren nicht
vorgelegt werden, werden aus dem
Speicher gelöscht, damit diese den
Motor nicht mehr starten können.– Das Batteriefach D wieder in den
Schlüssel einsetzen und durch
Drehen der Vorrichtung C
blockieren.
Abb. 4
F0X0004mWechselt der
Fahrzeugeigentümer,
muss der neue Besitzer
alle Schlüssel und die CODE
Card ausgehändigt bekommen.
Ministerielle Zulassung
Unter Einhaltung der geltenden
Gesetze in jedem Land weisen wir,
in Bezug auf die Radiofrequenz, auf
folgendes hin:
– Für die Märkte, wo die
Markierung des Transmitters
verlangt wird, befindet sich die
Zulassungsnummer auf dem
Schlüssel mit Fernbedienung.
AUSTAUSCH DER
BATTERIEN DER
FERNBEDIENUNG - Abb. 4
Gehen Sie zum Austausch der
Batterie wie folgt vor:
– Die Vorrichtung A drücken und
den Metalleinsatz B öffnen;
– Mit einem feinen Schraubenzieher
die Blockierungsvorrichtung C
drehen;
– Das Batteriefach D herausziehen
und die Batterie E ersetzen;
Ausgediente Batterien
sind umweltschädlich.
Sie müssen in
Spezialbehältern entsorgt
werden, wie dies von den
gesetzlichen Richtlinien
vorgeschrieben ist. Sie können
aber auch dem Fiat-
Kundendienstnetz übergeben
werden, das sich um die
Entsorgung kümmert.
Page 13 of 195
11

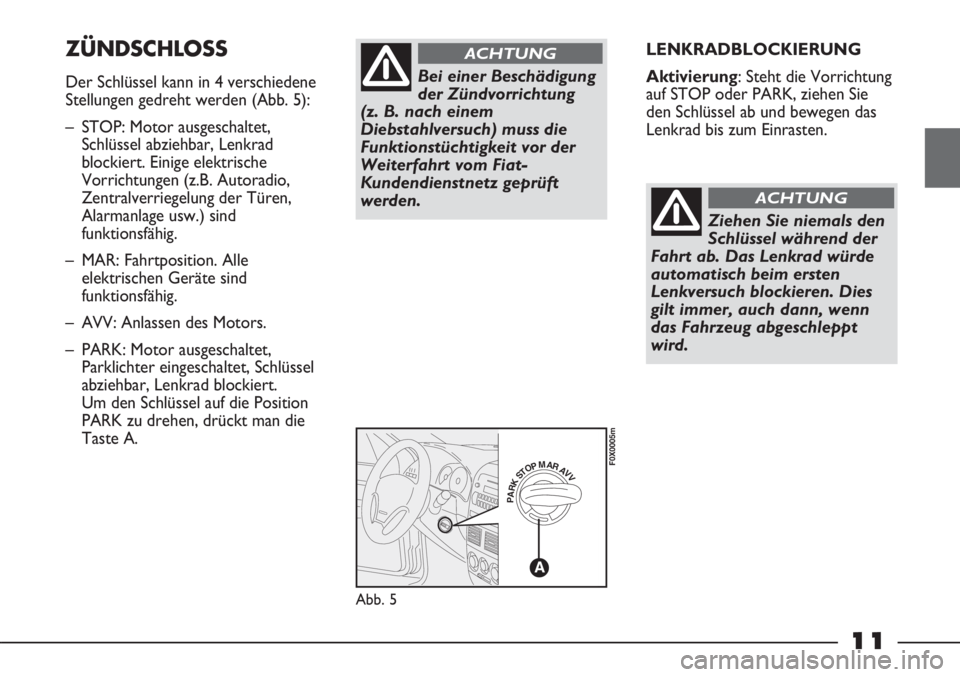

LENKRADBLOCKIERUNG
Aktivierung: Steht die Vorrichtung
auf STOP oder PARK, ziehen Sie
den Schlüssel ab und bewegen das
Lenkrad bis zum Einrasten.ZÜNDSCHLOSS
Der Schlüssel kann in 4 verschiedene
Stellungen gedreht werden (Abb. 5):
– STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad
blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen,
Alarmanlage usw.) sind
funktionsfähig.
– MAR: Fahrtposition. Alle
elektrischen Geräte sind
funktionsfähig.
– AVV: Anlassen des Motors.
– PARK: Motor ausgeschaltet,
Parklichter eingeschaltet, Schlüssel
abziehbar, Lenkrad blockiert.
Um den Schlüssel auf die Position
PARK zu drehen, drückt man die
Taste A.
PARKSTOPMARAVV
A
Abb. 5
F0X0005m
Bei einer Beschädigung
der Zündvorrichtung
(z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der
Weiterfahrt vom Fiat-
Kundendienstnetz geprüft
werden.
ACHTUNG
Ziehen Sie niemals den
Schlüssel während der
Fahrt ab. Das Lenkrad würde
automatisch beim ersten
Lenkversuch blockieren. Dies
gilt immer, auch dann, wenn
das Fahrzeug abgeschleppt
wird.
ACHTUNG
Page 14 of 195
12

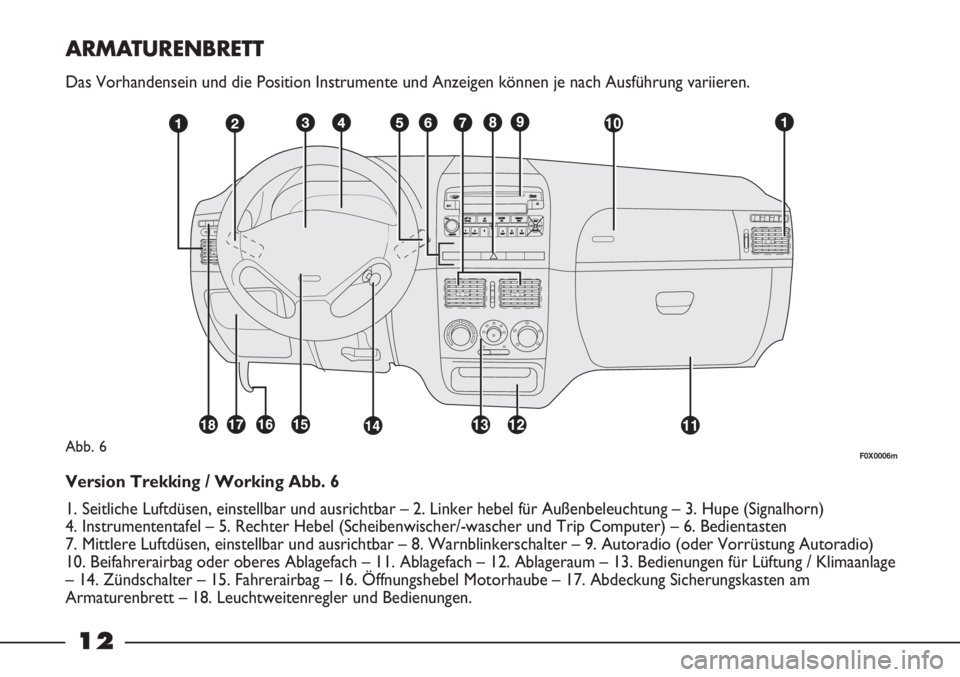

ARMATURENBRETT
Das Vorhandensein und die Position Instrumente und Anzeigen können je nach Ausführung variieren.
Abb. 6
Version Trekking / Working Abb. 6
1. Seitliche Luftdüsen, einstellbar und ausrichtbar – 2. Linker hebel für Außenbeleuchtung – 3. Hupe (Signalhorn)
4. Instrumententafel – 5. Rechter Hebel (Scheibenwischer/-wascher und Trip Computer) – 6. Bedientasten
7. Mittlere Luftdüsen, einstellbar und ausrichtbar – 8. Warnblinkerschalter – 9. Autoradio (oder Vorrüstung Autoradio)
10. Beifahrerairbag oder oberes Ablagefach – 11. Ablagefach – 12. Ablageraum – 13. Bedienungen für Lüftung / Klimaanlage
– 14. Zündschalter – 15. Fahrerairbag – 16. Öffnungshebel Motorhaube – 17. Abdeckung Sicherungskasten am
Armaturenbrett – 18. Leuchtweitenregler und Bedienungen.
F0X0006m
Page 15 of 195
13

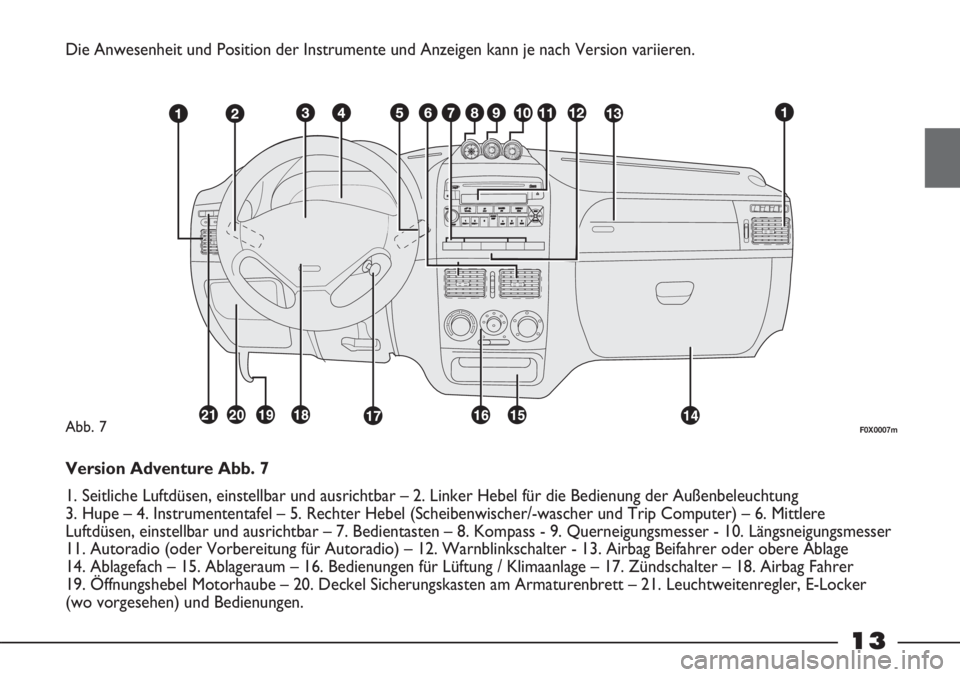

Die Anwesenheit und Position der Instrumente und Anzeigen kann je nach Version variieren.
F0X0007mAbb. 7
Version Adventure Abb. 7
1. Seitliche Luftdüsen, einstellbar und ausrichtbar – 2. Linker Hebel für die Bedienung der Außenbeleuchtung
3. Hupe – 4. Instrumententafel – 5. Rechter Hebel (Scheibenwischer/-wascher und Trip Computer) – 6. Mittlere
Luftdüsen, einstellbar und ausrichtbar – 7. Bedientasten – 8. Kompass - 9. Querneigungsmesser - 10. Längsneigungsmesser
11. Autoradio (oder Vorbereitung für Autoradio) – 12. Warnblinkschalter - 13. Airbag Beifahrer oder obere Ablage
14. Ablagefach – 15. Ablageraum – 16. Bedienungen für Lüftung / Klimaanlage – 17. Zündschalter – 18. Airbag Fahrer
19. Öffnungshebel Motorhaube – 20. Deckel Sicherungskasten am Armaturenbrett – 21. Leuchtweitenregler, E-Locker
(wo vorgesehen) und Bedienungen.
Page 16 of 195
14

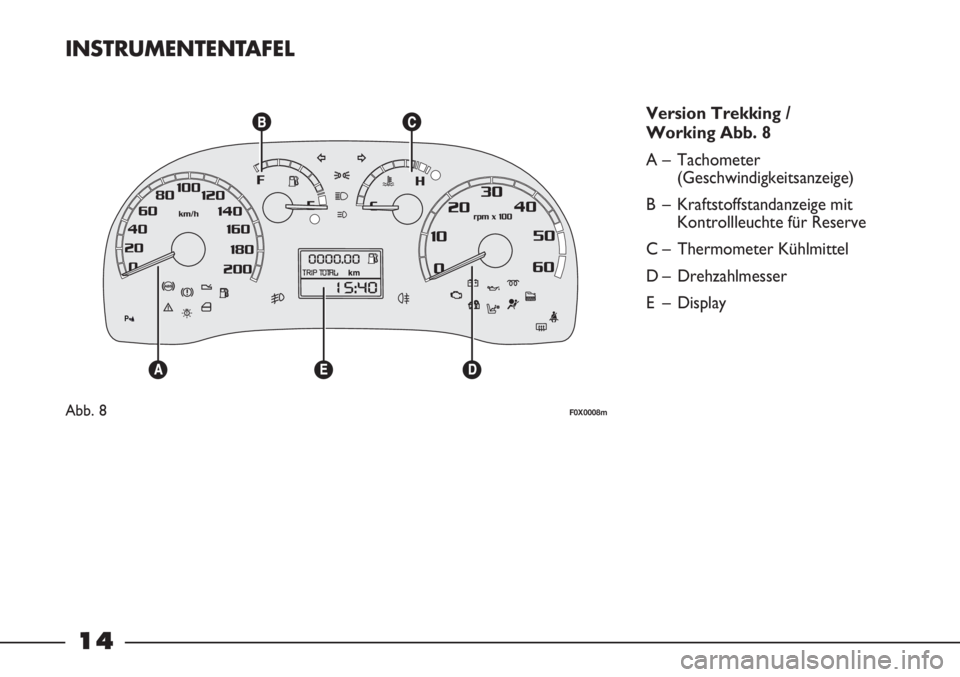

INSTRUMENTENTAFEL
Version Trekking /
Working Abb. 8
A – Tachometer
(Geschwindigkeitsanzeige)
B – Kraftstoffstandanzeige mit
Kontrollleuchte für Reserve
C – Thermometer Kühlmittel
D – Drehzahlmesser
E – Display
Abb. 8F0X0008m
Page 17 of 195
15

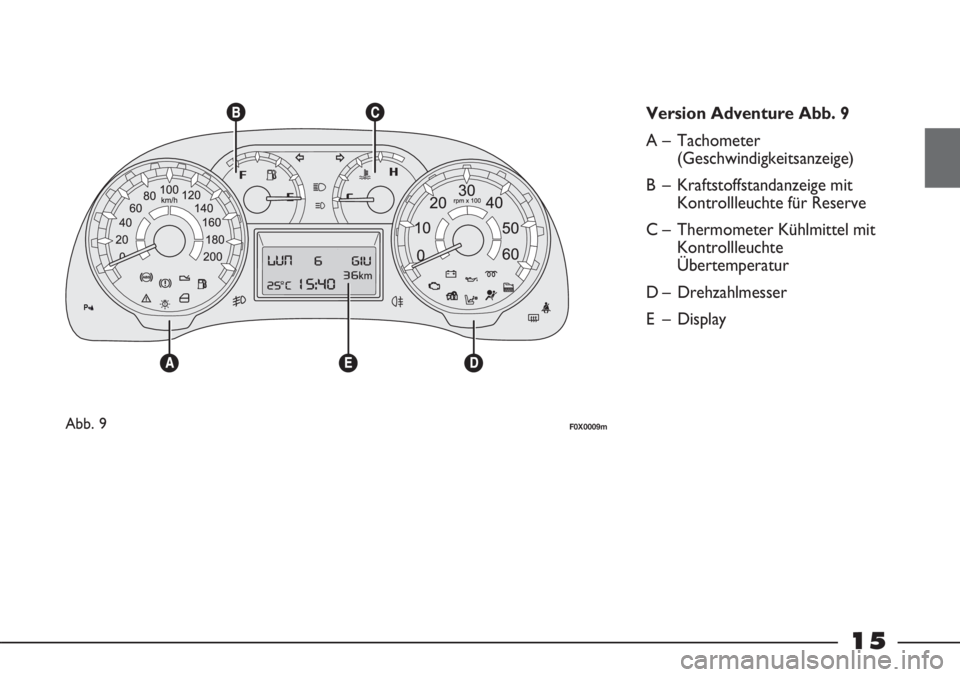

Abb. 9F0X0009m
Version Adventure Abb. 9
A – Tachometer
(Geschwindigkeitsanzeige)
B – Kraftstoffstandanzeige mit
Kontrollleuchte für Reserve
C – Thermometer Kühlmittel mit
Kontrollleuchte
Übertemperatur
D – Drehzahlmesser
E – Display
Page 18 of 195
16

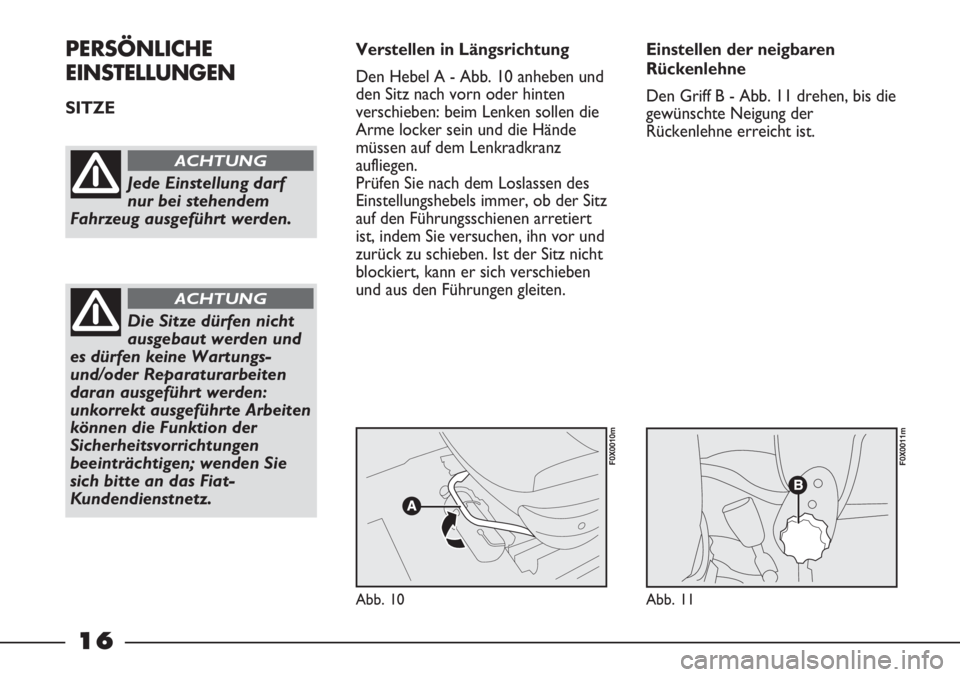

PERSÖNLICHE
EINSTELLUNGEN
SITZE Verstellen in Längsrichtung
Den Hebel A - Abb. 10 anheben und
den Sitz nach vorn oder hinten
verschieben: beim Lenken sollen die
Arme locker sein und die Hände
müssen auf dem Lenkradkranz
aufliegen.
Prüfen Sie nach dem Loslassen des
Einstellungshebels immer, ob der Sitz
auf den Führungsschienen arretiert
ist, indem Sie versuchen, ihn vor und
zurück zu schieben. Ist der Sitz nicht
blockiert, kann er sich verschieben
und aus den Führungen gleiten.
Jede Einstellung darf
nur bei stehendem
Fahrzeug ausgeführt werden.
ACHTUNG
Die Sitze dürfen nicht
ausgebaut werden und
es dürfen keine Wartungs-
und/oder Reparaturarbeiten
daran ausgeführt werden:
unkorrekt ausgeführte Arbeiten
können die Funktion der
Sicherheitsvorrichtungen
beeinträchtigen; wenden Sie
sich bitte an das Fiat-
Kundendienstnetz.
ACHTUNG
Abb. 10
F0X0010m
Abb. 11
F0X0011m
Einstellen der neigbaren
Rückenlehne
Den Griff B - Abb. 11 drehen, bis die
gewünschte Neigung der
Rückenlehne erreicht ist.
Page 19 of 195
17

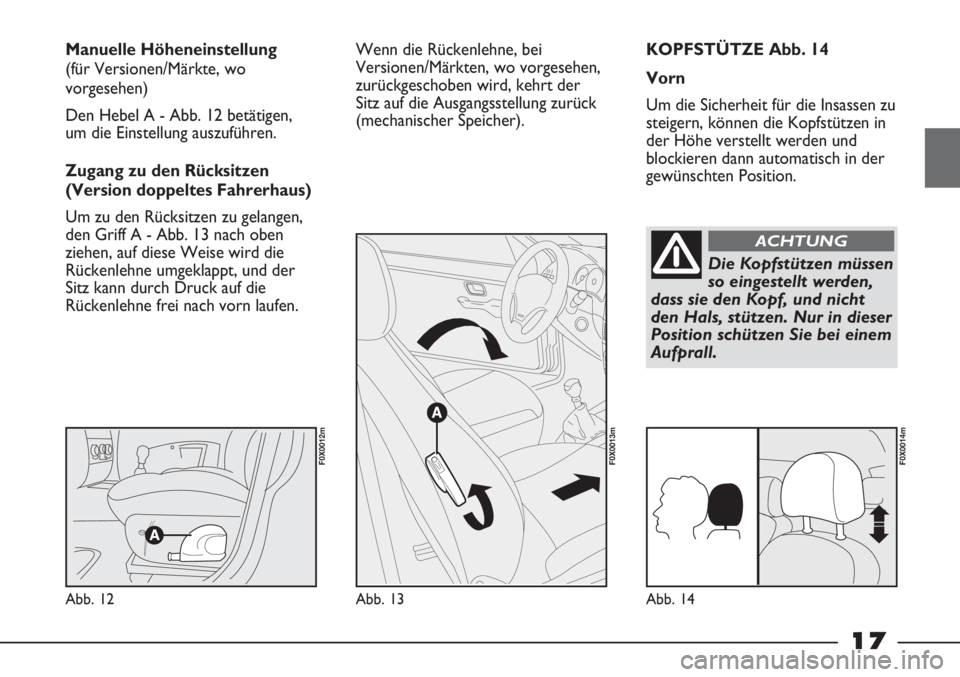

KOPFSTÜTZE Abb. 14
Vorn
Um die Sicherheit für die Insassen zu
steigern, können die Kopfstützen in
der Höhe verstellt werden und
blockieren dann automatisch in der
gewünschten Position. Manuelle Höheneinstellung
(für Versionen/Märkte, wo
vorgesehen)
Den Hebel A - Abb. 12 betätigen,
um die Einstellung auszuführen.
Zugang zu den Rücksitzen
(Version doppeltes Fahrerhaus)
Um zu den Rücksitzen zu gelangen,
den Griff A - Abb. 13 nach oben
ziehen, auf diese Weise wird die
Rückenlehne umgeklappt, und der
Sitz kann durch Druck auf die
Rückenlehne frei nach vorn laufen.
Abb. 12
F0X0012m
Abb. 13
F0X0013m
Abb. 14
F0X0014m
Wenn die Rückenlehne, bei
Versionen/Märkten, wo vorgesehen,
zurückgeschoben wird, kehrt der
Sitz auf die Ausgangsstellung zurück
(mechanischer Speicher).
Die Kopfstützen müssen
so eingestellt werden,
dass sie den Kopf, und nicht
den Hals, stützen. Nur in dieser
Position schützen Sie bei einem
Aufprall.
ACHTUNG
Page 20 of 195
18

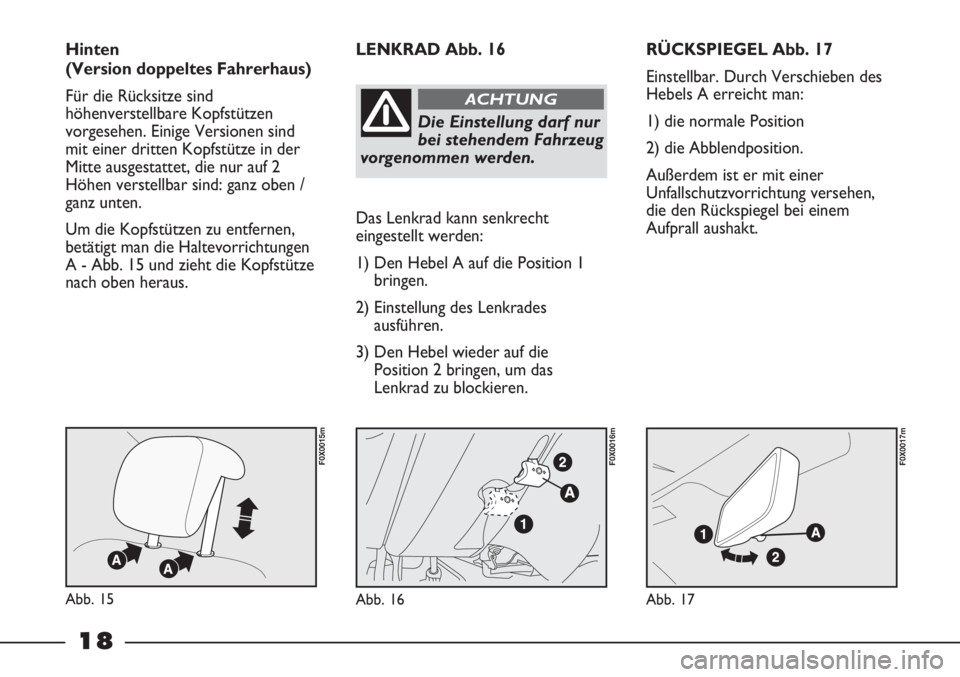

RÜCKSPIEGEL Abb. 17
Einstellbar. Durch Verschieben des
Hebels A erreicht man:
1) die normale Position
2) die Abblendposition.
Außerdem ist er mit einer
Unfallschutzvorrichtung versehen,
die den Rückspiegel bei einem
Aufprall aushakt. Das Lenkrad kann senkrecht
eingestellt werden:
1) Den Hebel A auf die Position 1
bringen.
2) Einstellung des Lenkrades
ausführen.
3) Den Hebel wieder auf die
Position 2 bringen, um das
Lenkrad zu blockieren. LENKRAD Abb. 16
Abb. 17
F0X0017m
Abb. 16
F0X0016m
Abb. 15
F0X0015m
Hinten
(Version doppeltes Fahrerhaus)
Für die Rücksitze sind
höhenverstellbare Kopfstützen
vorgesehen. Einige Versionen sind
mit einer dritten Kopfstütze in der
Mitte ausgestattet, die nur auf 2
Höhen verstellbar sind: ganz oben /
ganz unten.
Um die Kopfstützen zu entfernen,
betätigt man die Haltevorrichtungen
A - Abb. 15 und zieht die Kopfstütze
nach oben heraus.
Die Einstellung darf nur
bei stehendem Fahrzeug
vorgenommen werden.
ACHTUNG
