FIAT STRADA 2011 Návod k použití a údržbě (in Czech)

169
DODÁVKA PALIVA
1.3 Multijet 16V
Přívod paliva
PŘENOS VÝKONU
1.3 Multijet 16V
Převodová skříň Pětistupňová převodovka + ZP
Spojka Samostavěcí s pedálem bez prošlapu
Náhon Přední
Přímé elektronické vstřikování Multijet “Common Rail” s turbodmychadlem a mezichladičem
Neodborně provedené úpravy nebo opravy systému dodávky paliva bez přihlédnutí k jeho
technickým charakteristikám mohou způsobit provozní závady s nebezpečím vzniku požáru.
POZOR

ZAVĚŠENÍ KOL
1.3 Multijet 16V
Přední S nezávislými zavěšeními kol typu McPherson se spodními kyvnými rameny spojenými s příčníkem.
Vyosené vinuté pružiny a hydraulické teleskopické dvoučinné tlumiče.
Stabilizační tyč.
Zadní S pevnou nápravou s podélnou parabolickou jednolistovou pružinou.
170
BRZDY
1.3 Multijet 16V
Provozní brzdy: přední ventilovaná kotoučové s plovoucím třmenem
zadní bubnové
Parkovací brzda ovládání parkovací brzdou s účinkem na zadní brzdy
UPOZORNĚNÍ Voda, led a posypová sůl na zimní údržbu silnic mohou ulpět na brzdových kotoučích a tím snížit účinnost brzd při prvním
zabrzdění.
ŘÍZENÍ
1.3 Multijet 16V
Typ Hřebenové s hydraulickým posilovačem
Stopový průměr otáčení
(mezi obrubníky) mWorking/ Trakking: 10,7Adventure: 11,3

171

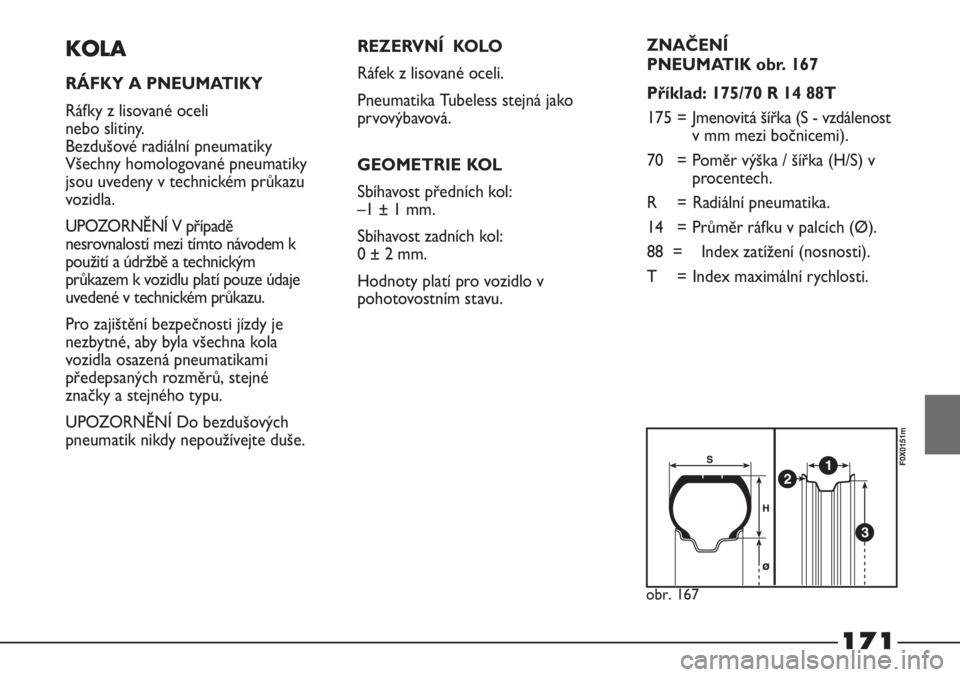

KOLA
RÁFKY A PNEUMATIKY
Ráfky z lisované oceli
nebo slitiny.
Bezdušové radiální pneumatiky
Všechny homologované pneumatiky
jsou uvedeny v technickém průkazu
vozidla.
UPOZORNĚNÍ V případě
nesrovnalostí mezi tímto návodem k
použití a údržbě a technickým
průkazem k vozidlu platí pouze údaje
uvedené v technickém průkazu.
Pro zajištění bezpečnosti jízdy je
nezbytné, aby byla všechna kola
vozidla osazená pneumatikami
předepsaných rozměrů, stejné
značky a stejného typu.
UPOZORNĚNÍ Do bezdušových
pneumatik nikdy nepoužívejte duše.
21
3
obr. 167
F0X0151m
REZERVNÍ KOLO
Ráfek z lisované oceli.
Pneumatika Tubeless stejná jako
prvovýbavová.
GEOMETRIE KOL
Sbíhavost předních kol:
–1 ± 1 mm.
Sbíhavost zadních kol:
0 ± 2 mm.
Hodnoty platí pro vozidlo v
pohotovostním stavu.ZNAČENÍ
PNEUMATIK obr. 167
Příklad: 175/70 R 14 88T
175 = Jmenovitá šířka (S - vzdálenost
v mm mezi bočnicemi).
70 = Poměr výška / šířka (H/S) v
procentech.
R = Radiální pneumatika.
14 = Průměr ráfku v palcích (Ø).
88 = Index zatížení (nosnosti).
T = Index maximální rychlosti.

172
obr. 168
F0X0152m
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Index maximální rychlosti
Index maximální rychlosti pro zimní pneumatiky
Indexy zatížení (nosnosti)PNEUMATIKY
RIM PROTECTOR obr. 168
V případě použití
zabudovaných poklic
kol (pomocí pružiny) pevně
připevněných k plechovému
ráfku a pneumatik pořízených
později (po prodeji vozidla) a
opatřených ochranou ráfků
“Rim Protector ”
NEPOUŽÍVEJTE poklice kol.
Použití nevhodných pneumatik
a ozdobných krytů kol může
způsobit náhlý pokles tlaku v
pneumatikách.
POZOR

173
SPRÁVNÁ INTERPRETACE
ÚDAJŮ NA RÁFKU obr. 167
Příklad: 5 1/2 J x 14 H ET40
5 1/2 = šířka ráfku v palcích 1.
J = tvar ramene (bočního
výstupku, o který se opírá
patka pneumatiky)
2.14 = průměr nalisování v palcích
(odpovídá průměru
pneumatiky, která se na něj má
namontovat)
3= O.
H = tvar a počet bezpečnostních
převýšení na obou stranách
(obvodový profil pro usazení
patky bezdušové pneumatiky
na ráfek).
ET40 = odklon kol (sklon střední
roviny kola vůči svislé ose
vozidla).
Verze Working Trekking Adventure
Kabina Kabina Kabina Kabina Kabina Kabina
krátká dlouhá krátká delší delší dlouhá
Ráfky51/2J x 14H ET 40 51/2J x 14H ET 40 6J x 15 ET 35slitinové
Pneumatiky dodané s vozem175/70 R14 88T 175/70 R14 88H 205/65 R15 94H
EXTRA LOAD EXTRA LOAD

DODANÉ PNEUMATIKY
Při střední zátěži Při plném zatížení
Přední Zadní Přední Zadní
175/70 R14 88T 2,0 3,0 2,1 3,1
175/70 R14 88H 2,0 3,0 2,1 3,1
205/65 R15 94H 2,0 3,0 2,1 3,1
174
TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Tlak v zahřátých pneumatikách musí být vyšší o +0,3 bar než předepsaná hodnota. Hodnotu tlaku v pneumatikách je nutno v každém případě překon-
trolovat, až pneumatika vychladne.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem. Pro jízdy rychlostí vyšší než
160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro plně zatížené vozidlo.

175
ROZMĚRY
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
Rozměry o něco lišit podle dimenze ráfků.
Verze Working Trekking Adventure
Kabina Kabina Kabina Kabina Kabina Kabina
krátká dlouhá krátká delší delší dlouhá
A789 789 819
B2718 2718 2753
C901 901 901
D4335 4409 4457
E1578 1545 1596 1603 1634 1625
F1425 1425 1469
G1670 1670 1706
H1390 1390 1430
I1653 1078 1653 1332 1332 1078

obr. 169F0X0134m
176

177

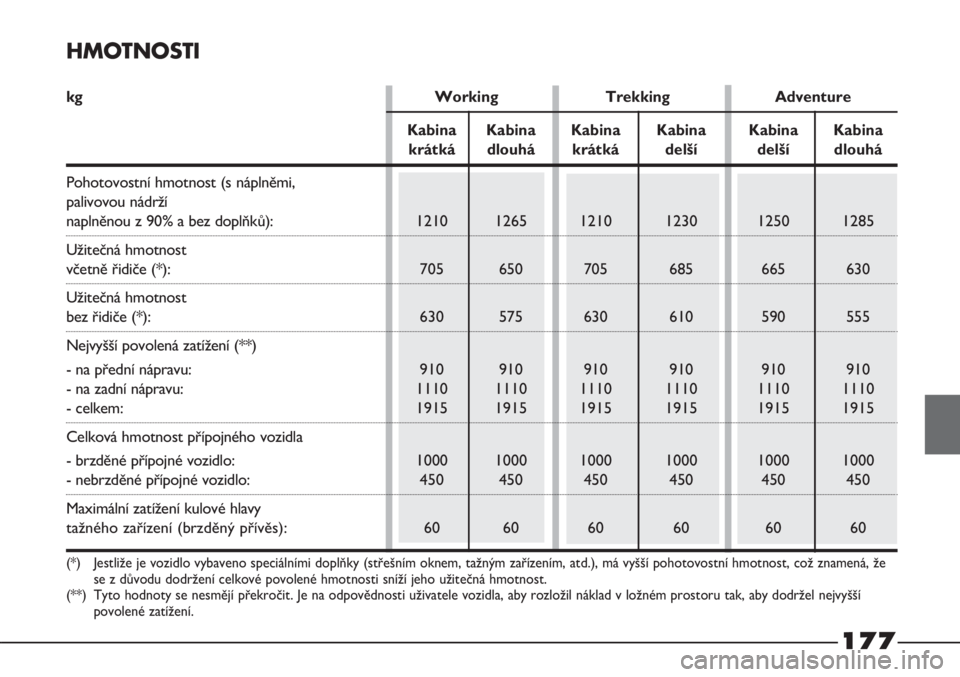

HMOTNOSTI
kg Working Trekking Adventure
Kabina Kabina Kabina Kabina Kabina Kabina
krátká dlouhá krátká delší delší dlouhá
Pohotovostní hmotnost (s náplněmi,
palivovou nádrží
naplněnou z 90% a bez doplňků):1210 1265 1210 1230 1250 1285
Užitečná hmotnost
včetně řidiče (*):705 650 705 685 665 630
Užitečná hmotnost
bez řidiče (*):630 575 630 610 590 555
Nejvyšší povolená zatížení (**)
- na přední nápravu:910 910 910 910 910 910
- na zadní nápravu:1110 1110 1110 1110 1110 1110
- celkem:1915 1915 1915 1915 1915 1915
Celková hmotnost přípojného vozidla
- brzděné přípojné vozidlo:1000 1000 1000 1000 1000 1000
- nebrzděné přípojné vozidlo:450 450 450 450 450 450
Maximální zatížení kulové hlavy
tažného zařízení (brzděný přívěs):60 60 60 60 60 60
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením, atd.), má vyšší pohotovostní hmotnost, což znamená, že
se z důvodu dodržení celkové povolené hmotnosti sníží jeho užitečná hmotnost.
(**) Tyto hodnoty se nesmějí překročit. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v ložném prostoru tak, aby dodržel nejvyšší
povolené zatížení.

178
1.3 Multijet 16V
PROVOZNÍ NÁPLNĚ
Palivová nádrž včetně rezervy paliva:
Chladicí soustava motoru:
Olejová vana motoru:
Olejová vana motoru a filtr:
Skříň převodovky / diferenciálu:
Hydraulické posilové řízení:
Stejnoběžný kloub a manžeta:
Okruh hydraulických
brzd s ABS:
Nádrž kapaliny do ostřikovačů:
litry
48
5,5 - 7,5
7,6
2,85
3,0
1,98
0,68
–
0,45
2,3Předepsané palivo
Originální výrobky
Nafta pro motorová vozidla (Specifikace EN590)
Směs 50 % vody a 50 % kapaliny PARAFLU
UP
SELENIA WR P.E.
TUTELA CAR TECHNYX
TUTELA GI/E
TUTELA MRM 2
TUTELA TOP 4
Směs vody a kapaliny
TUTELA PROFESSIONAL SC35 kg
–
–
7,86
2,75
2,6
1,8
0,9
0,075
–
–
