FIAT STRADA 2012 Instructieboek (in Dutch)

TREEPLANKEN
ACHTER EN OPZIJ
(voor bepaalde versies/markten)
Voor een betere toegang tot de
laadbak, is de auto van twee
treeplanken achter voorzien fig. 96.
Voor een betere toegang tot het
interieur, is de Adventure-versie van
treeplanken opzij voorzien.
KOPLAMPEN
LICHTBUNDEL AFSTELLEN
Een goede afstelling van de
koplampen is belangrijk voor het
comfort en de veiligheid van de
bestuurder en alle overige
weggebruikers. De koplampen
moeten tijdens het rijden juist
gericht zijn om de beste
zichtcondities te garanderen. Neem
contact op met het Fiat
Servicenetwerk voor controle en
eventuele afstelling.
HOOGTEREGELING
KOPLAMPEN
De hoogteregeling werkt met de
contactsleutel in de stand MAR en
ingeschakelde dimlichten. De auto
helt achterover indien beladen.
Hierdoor schijnt de lichtbundel meer
naar boven. In dergelijke gevallen
moeten de koplampen opnieuw
worden afgesteld.Hoogteregeling koplampen
fig. 97
Gebruik, afhankelijk van de versie, de
speciale knoppen op het
bedieningspaneeltje links van het
stuurwiel fig. 97.
De display op het
instrumentenpaneel geeft de
ingestelde stand aan.
Stand 0 - een of twee personen op
de voorstoelen.
Stand 1 - vier personen
Stand 2 - vier personen + lading in
de laadbak.
Stand 3 - bestuurder + maximum
toegestane lading die in de
laadbak wordt vervoerd.
fig. 97
F0X0078m
fig. 96
F0X0077m
89

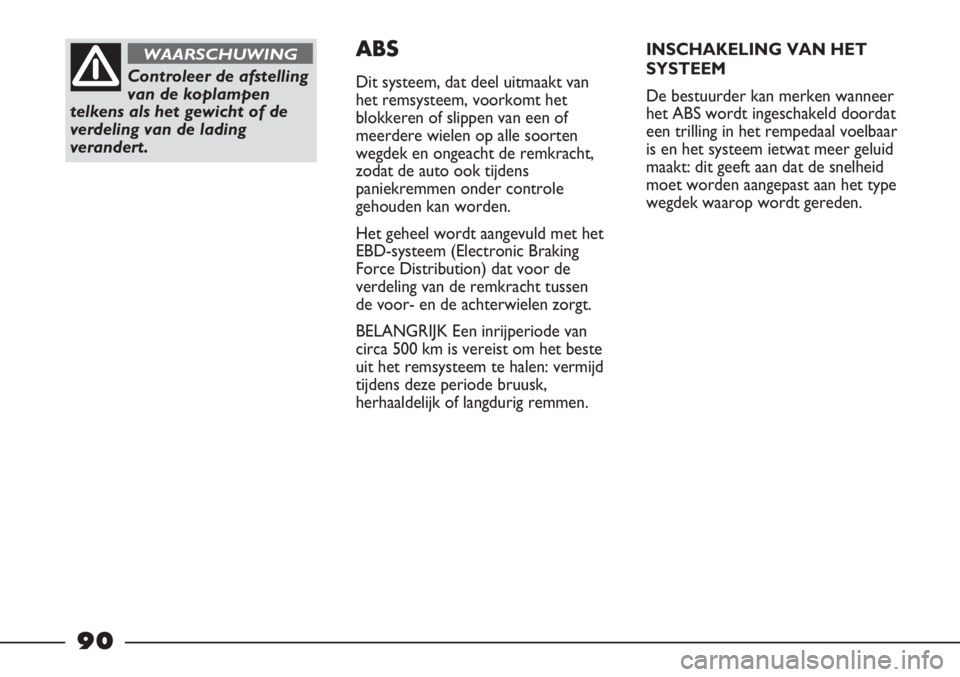

Controleer de afstelling
van de koplampen
telkens als het gewicht of de
verdeling van de lading
verandert.
WAARSCHUWINGABS
Dit systeem, dat deel uitmaakt van
het remsysteem, voorkomt het
blokkeren of slippen van een of
meerdere wielen op alle soorten
wegdek en ongeacht de remkracht,
zodat de auto ook tijdens
paniekremmen onder controle
gehouden kan worden.
Het geheel wordt aangevuld met het
EBD-systeem (Electronic Braking
Force Distribution) dat voor de
verdeling van de remkracht tussen
de voor- en de achterwielen zorgt.
BELANGRIJK Een inrijperiode van
circa 500 km is vereist om het beste
uit het remsysteem te halen: vermijd
tijdens deze periode bruusk,
herhaaldelijk of langdurig remmen.INSCHAKELING VAN HET
SYSTEEM
De bestuurder kan merken wanneer
het ABS wordt ingeschakeld doordat
een trilling in het rempedaal voelbaar
is en het systeem ietwat meer geluid
maakt: dit geeft aan dat de snelheid
moet worden aangepast aan het type
wegdek waarop wordt gereden.
90

Wanneer het ABS
wordt ingeschakeld, is
een trilling in het rempedaal
voelbaar. Verlaag de remdruk
niet en houd het rempedaal
goed ingetrapt; zo zorgt het
systeem voor de kortste
remweg op basis van de
conditie van het wegdek.
WAARSCHUWING
Als het ABS wordt
ingeschakeld, betekent
dit dat de grip van de banden
op het wegdek de limiet heeft
bereikt. Verlaag de snelheid en
pas deze aan de beschikbare
grip aan.
WAARSCHUWING
Het ABS benut zoveel
mogelijk de beschikbare
grip maar kan deze niet
verhogen. Rijd dus altijd
voorzichtig op gladde
weggedeelten en neem geen
onnodige risico’s.
WAARSCHUWING
STORINGSMELDINGEN
Storing ABS
Deze wordt aangeduid door het
branden van het lampje >op het
instrumentenpaneel (samen met een
melding op de display bij sommige
versies) (zie het hoofdstuk “Lampjes
en meldingen”).
In dergelijke gevallen blijft het
remsysteem normaal werken, maar
met uitsluiting van het ABS systeem.
Rijd zeer voorzichtig naar de
dichtstbijzijnde dealer van het Fiat
Servicenetwerk om het systeem te
laten controleren. Storing EBD
Deze wordt aangeduid door het
branden van de lampjes >and x
op het instrumentenpaneel (samen
met een melding op de display bij
sommige versies) (zie het hoofdstuk
“Lampjes en meldingen”).
In dit geval kunnen de achterwielen
bij hard remmen plotseling
blokkeren waardoor de auto begint
te slippen. Rijd dus zeer voorzichtig
naar de dichtstbijzijnde dealer van
het Fiat Servicenetwerk om het
systeem te laten controleren.
Als alleen het
controlelampje
xop
het instrumentenpaneel gaat
branden (samen met een
melding op de display bij
bepaalde versies), zet dan de
motor onmiddellijk af en neem
contact op met de
dichtstbijzijnde dealer van het
Fiat Servicenetwerk.
Vloeistoflekken uit het
hydraulische systeem brengen
de werking van zowel het
normale remsysteem als het
ABS in gevaar.
WAARSCHUWING
91

FRONTAIRBAGS
De frontairbags (bestuurder en
passagier) beschermen de
inzittenden voorin bij middelzware
en zware frontale botsingen, door
de airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden
opgeblazen bij andere soorten
botsingen (botsingen opzij, achterop,
over de kop slaan enz.), betekent dit
dus niet dat het systeem slecht
functioneert.
In geval van een frontale botsing
zorgt een elektronische regeleenheid
ervoor dat het kussen wordt
opgeblazen.
Het kussen wordt onmiddellijk
tussen de inzittende voorin en het
stuurwiel of het dashboard
opgeblazen, waardoor het lichaam
van de inzittende wordt opgevangen
en de kans op verwondingen
beperkt wordt. Na het opblazen
loopt het kussen direct weer leeg.De frontairbags (bestuurder en
passagier) zijn geen vervanging voor
de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij
de wet voorgeschreven is in alle
Europese landen en de meeste
landen daarbuiten.
Bij een botsing kunnen degenen die
geen veiligheidsgordel dragen, in
contact komen met een airbag die
nog niet volledig opgeblazen is.
Onder deze omstandigheden wordt
de inzittende minder door de airbag
beschermd.
Het kan in de volgende situaties
voorkomen dat de frontairbags niet
worden opgeblazen:
– frontale botsingen tegen makkelijk
vervormbare onderdelen, waarbij
niet de voorkant van het voertuig
is betrokken (bijv. spatbord tegen
de vangrail, etc. );
– de auto schuift onder andere
auto’s of veiligheidsbarrières
(bijvoorbeeld onder vrachtwagens
of vangrails); AIRBAGS
Het voertuig is uitgerust met een
frontairbag voor de bestuurder en,
voor bepaalde versies/markten, een
frontairbag voor de passagier.
F0X0059m
92

in deze situaties bieden ze geen
aanvullende bescherming ten
opzichte van de veiligheidsgordels,
zodat hun activering geen zin heeft.
In deze gevallen wijst de uitgebleven
activering dus niet op een storing
van het systeem.
Breng geen stickers of
andere voorwerpen op
het stuurwiel of op het deksel
van de passagiersairbag aan.
Plaats nooit voorwerpen (bijv.
mobiele telefoons) op het
dashboard aan passagierszijde,
omdat deze het correct openen
van de passagiersairbag
kunnen hinderen en tevens de
inzittenden ernstig kunnen
verwonden.
WAARSCHUWING
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel
en de bestuurder en tussen het
dashboard en de passagier.
Bij lichte frontale botsingen
(waarbij de bescherming van de
omgelegde gordel volstaat) worden
de airbags niet opgeblazen.
De veiligheidsgordels moeten dus
altijd gedragen worden.
Bij een frontale aanrijding zorgen de
veiligheidsgordels ervoor dat de
inzittenden in de juiste stand worden
gehouden.
fig. 99
F0X0055m
fig. 98
F0X0054m
FRONTAIRBAG
BESTUURDERSZIJDE fig. 98
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een
speciale ruimte in het midden van
het stuurwiel is geplaatst.
FRONTAIRBAG PASSAGIER
fig. 99 (voor bepaalde
versies/markten)
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een
speciale ruimte in het dashboard is
opgeborgen: deze airbag heeft een
groter volume dan de
bestuurdersairbag.
De frontairbags voor bestuurder en
passagier zijn ontworpen en
afgesteld om inzittenden voorin met
omgelegde veiligheidsgordels te
beschermen.
93

fig. 100
F0X0081m
BIJZONDER
GEVAARLIJK:
Monteer geen
kinderzitjes
achterstevoren op de
passagiersstoel voor wanneer de
frontairbag aan passagierszijde
is ingeschakeld. Als bij een
botsing de airbag wordt
opgeblazen, kan het kind
hierdoor dodelijke verwondingen
oplopen. Schakel dus altijd de
passagiersairbag uit wanneer
een kinderzitje op de
passagiersstoel wordt geplaatst.
Bovendien moet de
passagiersstoel zo ver mogelijk
naar achteren zijn geschoven
om te voorkomen dat het
kinderzitje eventueel in
aanraking komt met het
dashboard. Ook als is het niet
wettelijk verplicht, moet de
airbag onmiddellijk weer
ingeschakeld worden zodra geen
kinderen meer vervoerd worden,
om een betere bescherming van
de volwassenen te garanderen.
WAARSCHUWINGFRONTAIRBAG
PASSAGIERSZIJDE
HANDMATIG
UITSCHAKELEN
(voor bepaalde versies/markten)
Mocht het toch nodig zijn om een
klein kind op de passagiersstoel te
vervoeren, dan moet de frontairbag
aan passagierszijde uitgeschakeld
worden.
Met de contactsleutel op STOP, kan
de airbag in- en uitgeschakeld
worden door de contactsleutel in de
schakelaar te steken die bij geopend
passagiersportier bereikt kan
worden.
De sleutel kan in beide standen
ingebracht en uitgenomen worden.
BELANGRIJK Bedien de schakelaar
uitsluitend bij afgezette motor en
verwijderde contactsleutel.De sleutelschakelaar heeft twee
standen fig. 100:
– frontairbag passagier ingeschakeld
(stand ON
P):
controlelampje
Fop
instrumentenpaneel uit; het
vervoeren van kinderen op de
voorstoel is strikt verboden.
– frontairbag passagier uitgeschakeld
(stand OFF
F): controlelampje
Fop instrumentenpaneel aan;
kinderen, beschermd met het
juiste veiligheidssysteem, mogen
op de voorstoel vervoerd
worden.
Het controlelampje
Fop het
instrumentenpaneel blijft continu
branden totdat de passagiersairbag
weer wordt ingeschakeld.
94

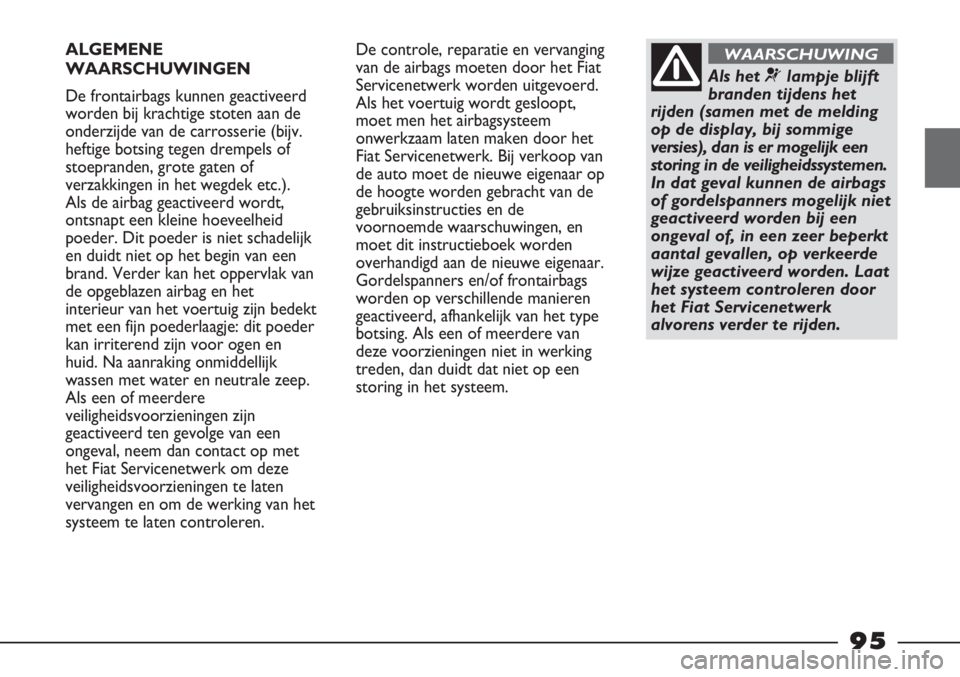

ALGEMENE
WAARSCHUWINGEN
De frontairbags kunnen geactiveerd
worden bij krachtige stoten aan de
onderzijde van de carrosserie (bijv.
heftige botsing tegen drempels of
stoepranden, grote gaten of
verzakkingen in het wegdek etc.).
Als de airbag geactiveerd wordt,
ontsnapt een kleine hoeveelheid
poeder. Dit poeder is niet schadelijk
en duidt niet op het begin van een
brand. Verder kan het oppervlak van
de opgeblazen airbag en het
interieur van het voertuig zijn bedekt
met een fijn poederlaagje: dit poeder
kan irriterend zijn voor ogen en
huid. Na aanraking onmiddellijk
wassen met water en neutrale zeep.
Als een of meerdere
veiligheidsvoorzieningen zijn
geactiveerd ten gevolge van een
ongeval, neem dan contact op met
het Fiat Servicenetwerk om deze
veiligheidsvoorzieningen te laten
vervangen en om de werking van het
systeem te laten controleren.
95
De controle, reparatie en vervanging
van de airbags moeten door het Fiat
Servicenetwerk worden uitgevoerd.
Als het voertuig wordt gesloopt,
moet men het airbagsysteem
onwerkzaam laten maken door het
Fiat Servicenetwerk. Bij verkoop van
de auto moet de nieuwe eigenaar op
de hoogte worden gebracht van de
gebruiksinstructies en de
voornoemde waarschuwingen, en
moet dit instructieboek worden
overhandigd aan de nieuwe eigenaar.
Gordelspanners en/of frontairbags
worden op verschillende manieren
geactiveerd, afhankelijk van het type
botsing. Als een of meerdere van
deze voorzieningen niet in werking
treden, dan duidt dat niet op een
storing in het systeem.
Als het ¬lampje blijft
branden tijdens het
rijden (samen met de melding
op de display, bij sommige
versies), dan is er mogelijk een
storing in de veiligheidssystemen.
In dat geval kunnen de airbags
of gordelspanners mogelijk niet
geactiveerd worden bij een
ongeval of, in een zeer beperkt
aantal gevallen, op verkeerde
wijze geactiveerd worden. Laat
het systeem controleren door
het Fiat Servicenetwerk
alvorens verder te rijden.
WAARSCHUWING

96
Als de contactsleutel in
stand MAR staat, ook
wanneer de motor is uitgezet,
kunnen de airbags ook
geactiveerd worden bij
stilstaande auto wanneer deze
door een andere auto wordt
aangereden. Om die reden
mogen kinderen nooit op de
voorstoel worden geplaatst,
ook al staat het voertuig stil.
Als de sleutel echter in de stand
STOP staat, wordt bij een
ongeval geen enkel
veiligheidssysteem (airbag of
gordelspanners) geactiveerd. In
dat geval duidt de niet-
activering niet op een storing
van het systeem.
WAARSCHUWING
Voor bepaalde
versies/markten:
wanneer de contactsleutel in
de stand MAR wordt gedraaid,
gaat het “gele” Flampje
enkele seconden branden. Als
de passagiersairbag is
ingeschakeld, gaat het “gele”
lampje na enkele seconden uit.
Als de passagiersairbag NIET is
ingeschakeld, blijft het “gele”
lampje branden.
WAARSCHUWING
Als het “rode” û
lampje niet enkele
seconden gaat branden
wanneer de contactsleutel in
de stand MAR, dan is het
“rode” lampje mogelijk defect.
In dat geval begint het “gele”
waarschuwingslampje na
enkele seconden te knipperen
en wordt, voor bepaalde
versies/markten, de explosieve
lading van de passagiersairbag
uitgeschakeld.
WAARSCHUWING
De vervaldatum van de
explosieve lading staat
vermeld op een specifiek etiket
in het dashboardkastje. Neem
contact op met het Fiat
Servicenetwerk om hem te
laten vervangen wanneer de
vervaldatum nadert.
WAARSCHUWING
Bij een storing van het
“gele” F
waarschuwingslampje, gaat het
“rode” û
waarschuwingslampje branden
en wordt, voor bepaalde
versies/markten, de explosieve
lading van de passagiersairbag
uitgeschakeld.
WAARSCHUWING

97

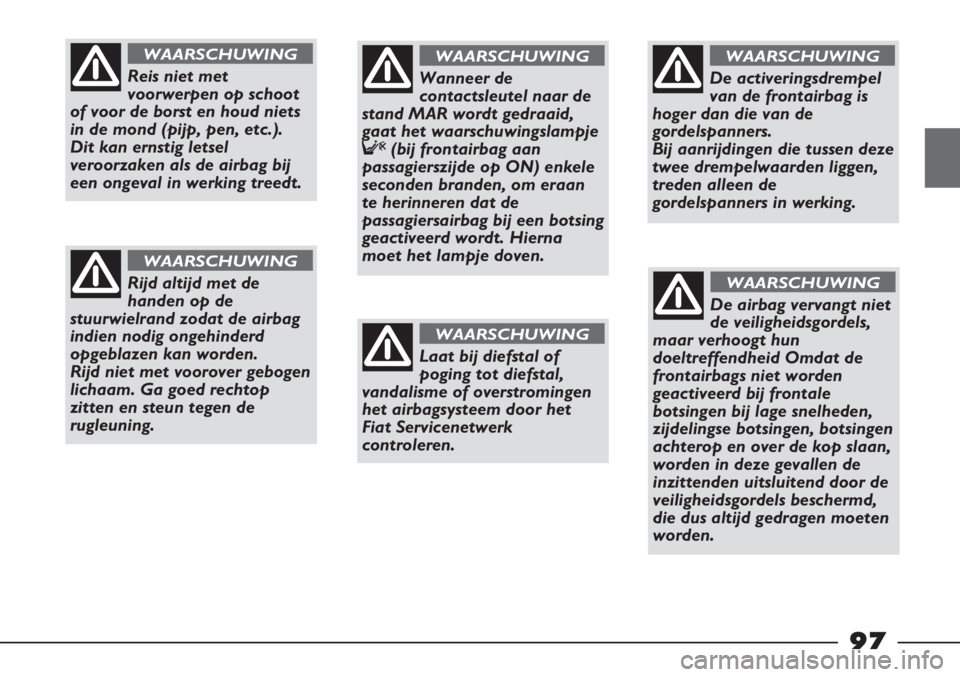

Reis niet met
voorwerpen op schoot
of voor de borst en houd niets
in de mond (pijp, pen, etc.).
Dit kan ernstig letsel
veroorzaken als de airbag bij
een ongeval in werking treedt.
WAARSCHUWING
Rijd altijd met de
handen op de
stuurwielrand zodat de airbag
indien nodig ongehinderd
opgeblazen kan worden.
Rijd niet met voorover gebogen
lichaam. Ga goed rechtop
zitten en steun tegen de
rugleuning.
WAARSCHUWING
Wanneer de
contactsleutel naar de
stand MAR wordt gedraaid,
gaat het waarschuwingslampje
F(bij frontairbag aan
passagierszijde op ON) enkele
seconden branden, om eraan
te herinneren dat de
passagiersairbag bij een botsing
geactiveerd wordt. Hierna
moet het lampje doven.
WAARSCHUWING
Laat bij diefstal of
poging tot diefstal,
vandalisme of overstromingen
het airbagsysteem door het
Fiat Servicenetwerk
controleren.
WAARSCHUWING
De activeringsdrempel
van de frontairbag is
hoger dan die van de
gordelspanners.
Bij aanrijdingen die tussen deze
twee drempelwaarden liggen,
treden alleen de
gordelspanners in werking.
WAARSCHUWING
De airbag vervangt niet
de veiligheidsgordels,
maar verhoogt hun
doeltreffendheid Omdat de
frontairbags niet worden
geactiveerd bij frontale
botsingen bij lage snelheden,
zijdelingse botsingen, botsingen
achterop en over de kop slaan,
worden in deze gevallen de
inzittenden uitsluitend door de
veiligheidsgordels beschermd,
die dus altijd gedragen moeten
worden.
WAARSCHUWING

E-LOCKER SYSTEEM
ELD - ELECTRONIC LOCKING
DIFFERENTIAL
(voor bepaalde versies/markten)
Sommige versies kunnen van het
E-Locker systeem zijn voorzien, dat
gebruikt wordt in situaties waarin
het voertuig kan slippen.
Dit systeem kan het
voordifferentieel vergrendelen, zodat
aan beide voorwielen dezelfde
draaisnelheid wordt verschaft; op die
manier kan het wiel met de meeste
grip het voertuig aandrijven.
Het E-Locker Systeem
mag niet als een soort
“vierwielaandrijving”
beschouwd worden: het
systeem mag niet op normaal
wegdek (droog asfalt enz.)
gebruikt worden. In elk geval
schakelt het systeem
automatisch uit zodra een
voertuigsnelheid 20 km/h wordt
overschreden.
WAARSCHUWING
Men adviseert het
E-Locker Systeem
alleen te gebruiken wanneer
een wiel grip verliest en zich
derhalve in een situatie van
weinig wrijving bevindt
(bijv. op wegen met modder,
zand, stenen, nat gras enz.).
WAARSCHUWING
Om het E-Locker Systeem in te
schakelen:
– trap het rempedaal in (bij
stilstaande auto);
– druk op de ELD-knop fig. 101 op
het dashboard links van het
stuurwiel; het systeem geeft een
geluidssignaal af (lange beep), het
ELD-lampje op het
instrumentenpaneel begint te
knipperen en de display toont een
speciale melding (ELD ON
gedurende 5 seconden);
– laat de koppeling langzaam
opkomen en geef geleidelijk aan
gas; schakel het systeem uit zodra
de kritieke toestand is verdwenen.
Het E-Locker systeem
moet bij stilstaand
voertuig ingeschakeld worden.
Een ervaren bestuurder moet
de conditie van het wegdek
weten te beoordelen alvorens
het systeem in te schakelen.
WAARSCHUWING
fig. 101
F0X0082m
98
