FIAT STRADA 2014 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: FIAT, Model Year: 2014, Model line: STRADA, Model: FIAT STRADA 2014Pages: 187, PDF Size: 9.37 MB
Page 11 of 187
9
Nedenfor angives de vigtigste funktioner, der kan aktiveres med nøglerne:
Nøgletype Åbning af døre Låsning af døre
Nøgle uden fjernbetjening Drejning mod uret Drejning med uret
Nøgle med fjernbetjeningDrejning mod uret Drejning med uretTryk på knappen B Tryk på knappen C
Blinklysene blinker 2 blink 1 blink
EKSTRA NØGLER MED FJERNBETJENING
Modtagerenheden kan genkende op til 8 fjernbetjeninger.
Henvend dig direkte til Fiats servicenet, hvis du af en eller anden grund i løbet af bilens levetid får brug for en ny nøgle
med fjernbetjening, og medbring samtlige nøgler og kodekortet.
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 9
Page 12 of 187
10
KOPIERING AF NØGLER
Når kunden har brug for ekstra
nøgler, bedes han kontakte Fiats
servicenet og medbringe sine nøgler
og kodekortet.
Fiats servicenet vil foretage
indkodningen (op til maksimalt
8 nøgler) af alle de nye nøgler og
dem, som han allerede er i
besiddelse af. Fiats servicenet kan
kræve af kunden, at han beviser, at
han er ejer af bilen.
Koderne til nøgler, der ikke
fremlægges ved den nye indkodning,
bliver slettet fra hukommelsen.
Dette sker for at sikre, at eventuelle
tabte nøgler ikke længere kan starte
motoren.– Tag batteriholderen D ud, og
udskift batteriet E.
– Sæt batteriholderen D på plads i
nøglen og lås den ved at dreje
anordningen C.
fig. 4
F0X0004m
Ved ejerskifte skal
kodekortet og samtlige
nøgler overdrages til den
nye ejer.
Ministeriel godkendelse
I henhold til den gældende lovgivning
i de enkelte lande med hensyn til
radiofrekvens, gør vi opmærksom
på at:
– for markeder, hvor der kræves
mærkning af senderen, er
godkendelsesnummeret anført i
nøglen med fjernbetjening.
UDSKIFTNING AF
FJERNBETJENINGENS
BATTERI - fig. 4
Batteriet udskiftes på følgende måde:
– Tryk på knappen A for at åbne
metalklingen B.
– Drej låseanordningen C med en
lille skruetrækker.
Brugte batterier er
skadelige for miljøet.
De skal kastes i særlige
indsamlingsbeholdere i
overensstemmelse med
gældende bestemmelser. Du kan
også aflevere dem til Fiats
servicenet, som da vil sørge for
bortskaffelsen.
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 10
Page 13 of 187
11
RATLÅS
Aflåsning: Træk tændingsnøglen ud
fra position STOP eller PARK, og
drej rattet til det låses.TÆNDINGSLÅS
Nøglen kan drejes til 4 forskellige
positioner fig. 5:
– STOP: standset motor, nøglen kan
trækkes ud, ratlåsen aktiveres.
Dele af det elektriske udstyr
(autoradio, centrallås, elektronisk
alarm osv.) kan benyttes.
– MAR: kørestilling. Alt elektrisk
udstyr kan benyttes.
– AVV: start af motor.
– PARK: standset motor,
parkeringslyset er tændt, nøglen
kan trækkes ud, ratlåsen aktiveres.
Tryk på knappen A for at dreje
nøglen til position PARK.
PARKSTOPMARAVV
A
fig. 5
F0X0005m
Ved beskadigelse af
tændingslåsen
(f.eks. tyveriforsøg), bør man
lade funktionen kontrollere hos
Fiats servicenet, før kørslen
genoptages.
ADVARSEL
Træk aldrig
tændingsnøglen ud, når
bilen er i bevægelse, da rattet
derved automatisk vil blive låst,
så snart du forsøger at dreje
det. Dette gælder altid, også
under slæbning af bilen.
ADVARSEL
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 11
Page 14 of 187
12
INSTRUMENTPANEL
Omfanget og placeringen af instrumenter og kontrollamper kan variere fra version til version.
fig. 6
Version Trekking / Working fig. 6
1. Mængde- og retningsindstillelige luftdyser i siden – 2. Venstre kontaktarm: udvendig belysning – 3. Horn
4. Instrumentgruppe – 5. Højre kontaktarm (frontrudeviskere/-vaskere og tripcomputer) – 6. Betjeningsknapper
7. Mængde- og retningsindstillelige luftdyser i midten – 8. Kontakt til havariblink – 9. Autoradio (eller forberedelse for
autoradio) – 10. Airbag i passagerside eller øvre rum (afhængigt af versioner/markeder) – 11. Handskerum
12. Opbevaringsrum – 13. Betjeningspanel for ventilation/aircondition – 14. Tændingslås – 15. Frontairbag i førersiden
16. Greb til åbning af motorhjelm – 17. Dæksel til sikringskassen på instrumentpanel – 18. Lygteregulator og
betjeningsknapper.
F0X0006m
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 12
Page 15 of 187
13
Omfanget og placeringen af instrumenter og kontrollamper kan variere fra version til version.
F0X0007mfig. 7
Version Adventure fig. 7
1. Mængde- og retningsindstillelige luftdyser i siden – 2. Venstre kontaktarm: udvendig belysning – 3. Horn
4. Instrumentgruppe – 5. Højre kontaktarm (frontrudeviskere/-vaskere og tripcomputer) – 6. Mængde- og retningsindstillelige
luftdyser i midten – 7. Betjeningsknapper – 8. Kompas – 9. Tværgående hældningsmåler – 10. Langsgående hældningsmåler
11. Autoradio (eller forberedelse for autoradio) – 12. Kontakt til havariblink – 13. Airbag i passagerside eller øvre rum
(afhængigt af versioner/markeder) – 14. Handskerum – 15. Opbevaringsrum – 16. Betjeningspanel for
ventilation/aircondition 17. Tændingslås – 18. Frontairbag i førersiden – 19. Greb til åbning af motorhjelm – 20. Dæksel til
sikringskassen på instrumentpanel – 21. Lygteregulator, E-Locker (hvis til stede) og betjeningsknapper.
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 13
Page 16 of 187
14

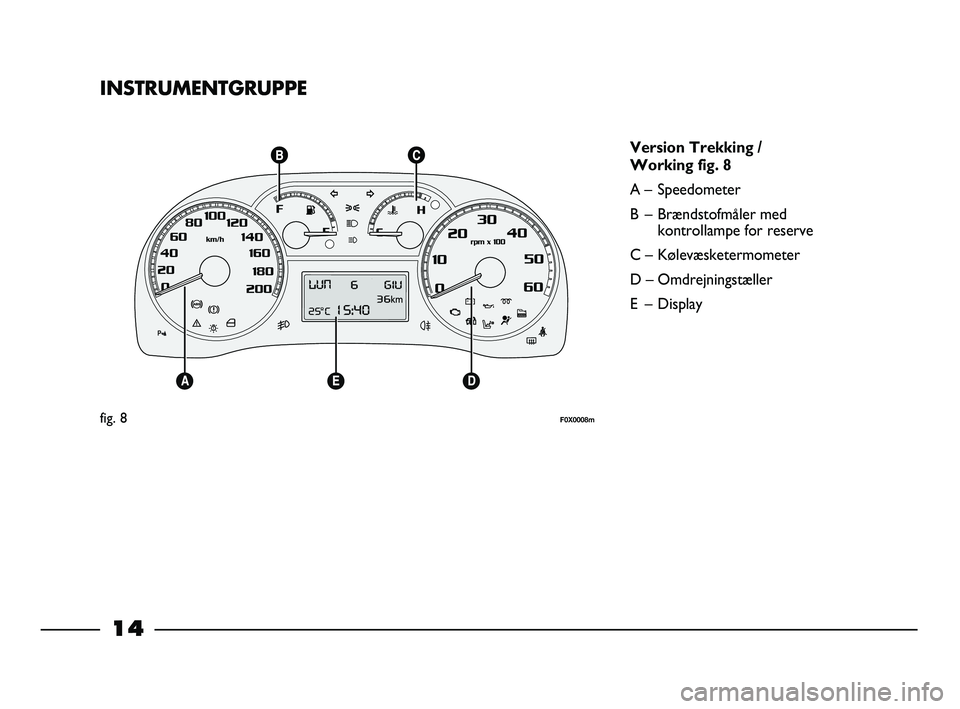

INSTRUMENTGRUPPE
Version Trekking /
Working fig. 8
A – Speedometer
B – Brændstofmåler med
kontrollampe for reserve
C – Kølevæsketermometer
D – Omdrejningstæller
E – Display
fig. 8F0X0008m
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 14
Page 17 of 187
15
fig. 9F0X0009m
Version Adventure fig. 9
A – Speedometer
B – Brændstofmåler med
kontrollampe for reserve
C – Kølevæsketermometer med
kontrollampe for
overtemperatur
D – Omdrejningstæller
E – Display
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 15
Page 18 of 187
16
BRUGERDEFINEREDE
INDSTILLINGER
SÆDER Indstilling fremad/bagud
Løft grebet A-fig. 10, og skub sædet
frem eller tilbage. Hænderne skal
hvile på ratkransen under kørslen.
Når grebet er sluppet, skal man altid
kontrollere, at sædet er korrekt låst
i glideskinnerne ved at forsøge at
rykke det frem og tilbage.
Hvis sædet ikke er fastlåst kan det
medføre, at sædet utilsigtet
bevæger sig.
Alle indstillinger skal
foretages mens bilen
holder stille.
ADVARSEL
Man må ikke
afmontere sæderne eller
udføre vedligeholdelse og/eller
reparation på dem. Forkerte
reguleringer kan bevirke, at
sikkerhedsanordningerne ikke
fungerer korrekt. Kontakt altid
Fiats servicenet.
ADVARSEL
fig. 10
F0X0010m
fig. 11
F0X0011m
Indstilling af ryglænets hældning
Drej grebet B-fig. 11, indtil den
ønskede hældning af ryglænet nås.
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 16
Page 19 of 187

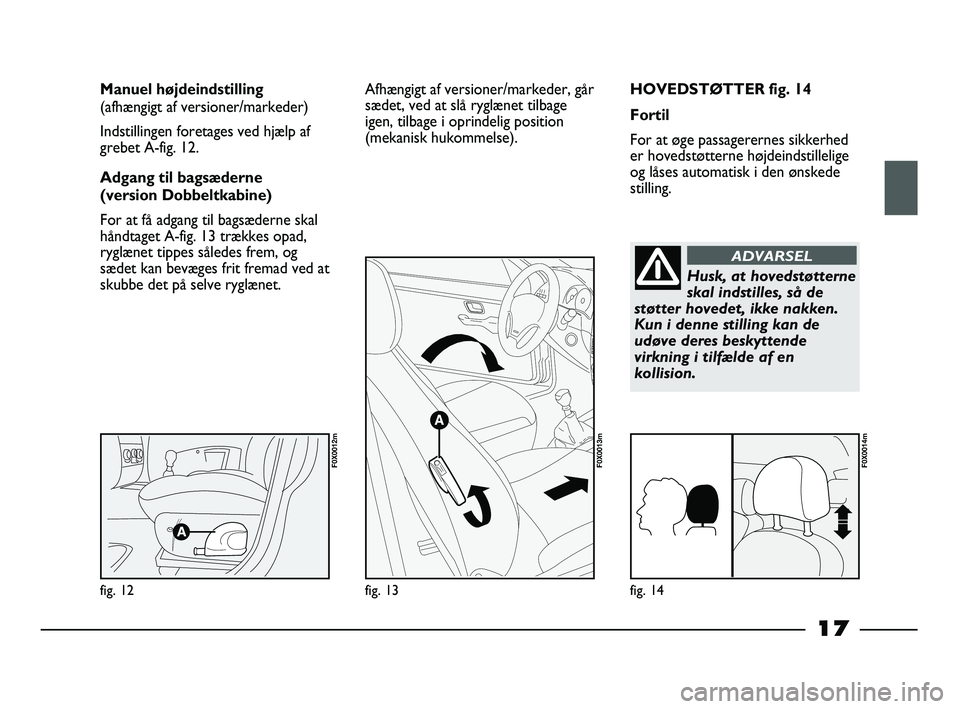

17
HOVEDSTØTTER fig. 14
Fortil
For at øge passagerernes sikkerhed
er hovedstøtterne højdeindstillelige
og låses automatisk i den ønskede
stilling. Manuel højdeindstilling
(afhængigt af versioner/markeder)
Indstillingen foretages ved hjælp af
grebet A-fig. 12.
Adgang til bagsæderne
(version Dobbeltkabine)
For at få adgang til bagsæderne skal
håndtaget A-fig. 13 trækkes opad,
ryglænet tippes således frem, og
sædet kan bevæges frit fremad ved at
skubbe det på selve ryglænet.
fig. 12
F0X0012m
fig. 13
F0X0013m
fig. 14
F0X0014m
Afhængigt af versioner/markeder, går
sædet, ved at slå ryglænet tilbage
igen, tilbage i oprindelig position
(mekanisk hukommelse).
Husk, at hovedstøtterne
skal indstilles, så de
støtter hovedet, ikke nakken.
Kun i denne stilling kan de
udøve deres beskyttende
virkning i tilfælde af en
kollision.
ADVARSEL
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 17
Page 20 of 187

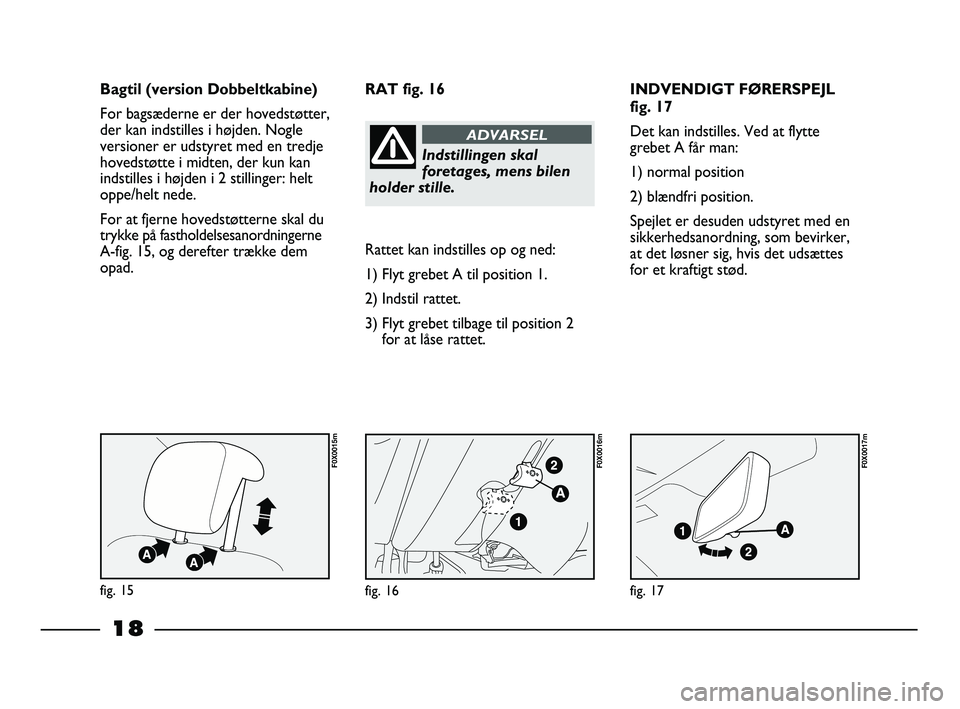

18
INDVENDIGT FØRERSPEJL
fig. 17
Det kan indstilles. Ved at flytte
grebet A får man:
1) normal position
2) blændfri position.
Spejlet er desuden udstyret med en
sikkerhedsanordning, som bevirker,
at det løsner sig, hvis det udsættes
for et kraftigt stød. Rattet kan indstilles op og ned:
1) Flyt grebet A til position 1.
2) Indstil rattet.
3) Flyt grebet tilbage til position 2
for at låse rattet. RAT fig. 16
fig. 17
F0X0017m
fig. 16
F0X0016m
fig. 15
F0X0015m
Bagtil (version Dobbeltkabine)
For bagsæderne er der hovedstøtter,
der kan indstilles i højden. Nogle
versioner er udstyret med en tredje
hovedstøtte i midten, der kun kan
indstilles i højden i 2 stillinger: helt
oppe/helt nede.
For at fjerne hovedstøtterne skal du
trykke på fastholdelsesanordningerne
A-fig. 15, og derefter trække dem
opad.
Indstillingen skal
foretages, mens bilen
holder stille.
ADVARSEL
007-044 STRADA LUM DK 2ed 4-04-2012 9:27 Pagina 18
