FIAT STRADA 2014 Instructieboek (in Dutch)

9

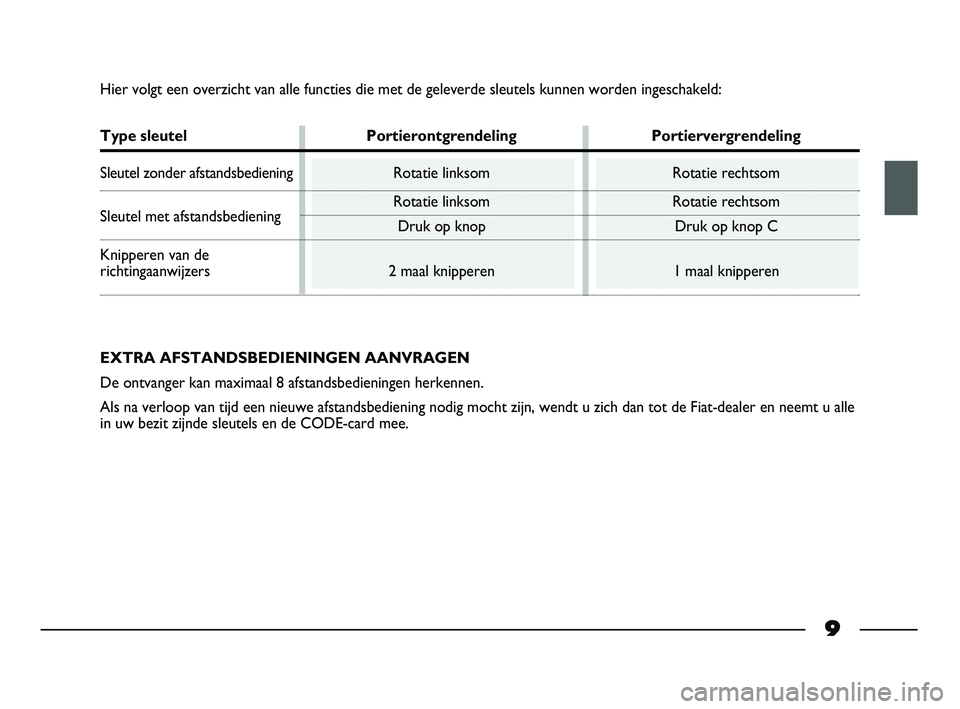

Hier volgt een overzicht van alle functies die met de geleverde sleutels kunnen worden ingeschakeld:
Type sleutel Portierontgrendeling Portiervergrendeling
Sleutel zonder afstandsbediening Rotatie linksom Rotatie rechtsom
Sleutel met afstandsbediening Rotatie linksom Rotatie rechtsomDruk op knop Druk op knop C
Knipperen van de
richtingaanwijzers 2 maal knipperen 1 maal knipperen
EXTRA AFSTANDSBEDIENINGEN AANVRAGEN
De ontvanger kan maximaal 8 afstandsbedieningen herkennen.
Als na verloop van tijd een nieuwe afstandsbediening nodig mocht zijn, wendt u zich dan tot de Fiat-dealer en neemt u alle
in uw bezit zijnde sleutels en de CODE-card mee.
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 9

10

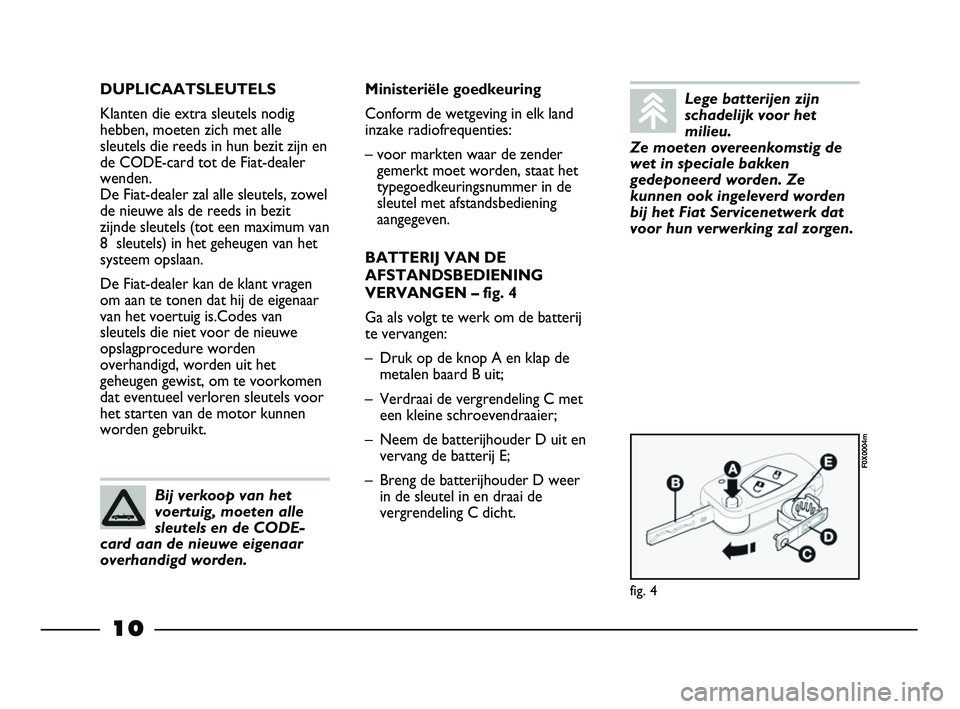

DUPLICAATSLEUTELS
Klanten die extra sleutels nodig
hebben, moeten zich met alle
sleutels die reeds in hun bezit zijn en
de CODE-card tot de Fiat-dealer
wenden.
De Fiat-dealer zal alle sleutels, zowel
de nieuwe als de reeds in bezit
zijnde sleutels (tot een maximum van
8 sleutels) in het geheugen van het
systeem opslaan.
De Fiat-dealer kan de klant vragen
om aan te tonen dat hij de eigenaar
van het voertuig is.Codes van
sleutels die niet voor de nieuwe
opslagprocedure worden
overhandigd, worden uit het
geheugen gewist, om te voorkomen
dat eventueel verloren sleutels voor
het starten van de motor kunnen
worden gebruikt.
fig. 4
F0X0004m
Bij verkoop van het
voertuig, moeten alle
sleutels en de CODE-
card aan de nieuwe eigenaar
overhandigd worden.
Ministeriële goedkeuring
Conform de wetgeving in elk land
inzake radiofrequenties:
– voor markten waar de zender
gemerkt moet worden, staat het
typegoedkeuringsnummer in de
sleutel met afstandsbediening
aangegeven.
BATTERIJ VAN DE
AFSTANDSBEDIENING
VERVANGEN – fig. 4
Ga als volgt te werk om de batterij
te vervangen:
– Druk op de knop A en klap de
metalen baard B uit;
– Verdraai de vergrendeling C met
een kleine schroevendraaier;
– Neem de batterijhouder D uit en
vervang de batterij E;
– Breng de batterijhouder D weer
in de sleutel in en draai de
vergrendeling C dicht.Lege batterijen zijn
schadelijk voor het
milieu.
Ze moeten overeenkomstig de
wet in speciale bakken
gedeponeerd worden. Ze
kunnen ook ingeleverd worden
bij het Fiat Servicenetwerk dat
voor hun verwerking zal zorgen.
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 10

11

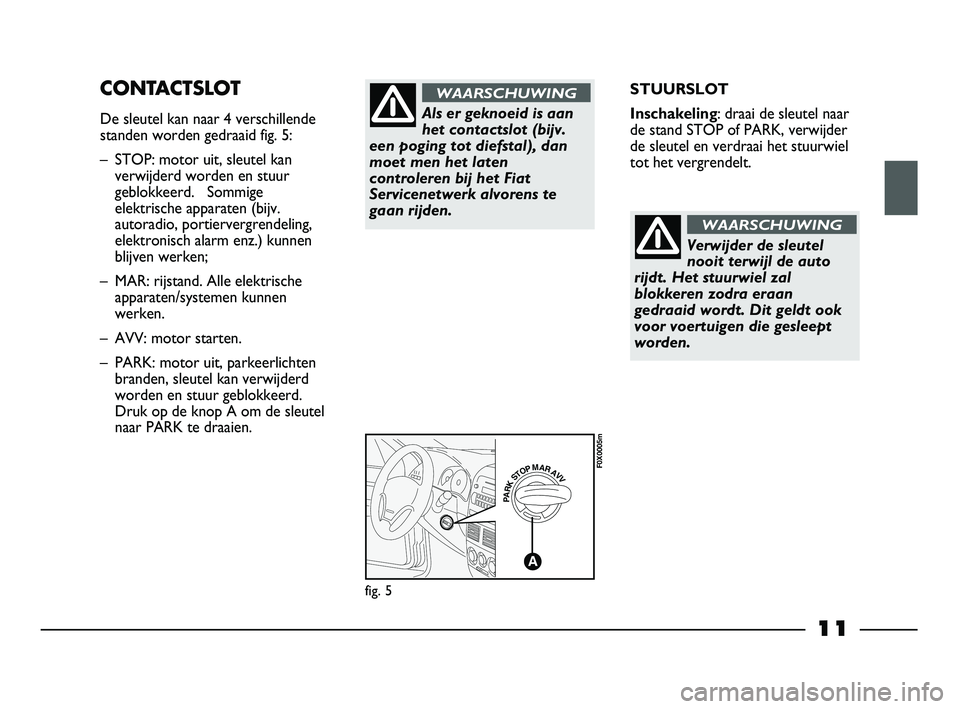

STUURSLOT
Inschakeling: draai de sleutel naar
de stand STOP of PARK, verwijder
de sleutel en verdraai het stuurwiel
tot het vergrendelt.CONTACTSLOT
De sleutel kan naar 4 verschillende
standen worden gedraaid fig. 5:
– STOP: motor uit, sleutel kan
verwijderd worden en stuur
geblokkeerd. Sommige
elektrische apparaten (bijv.
autoradio, portiervergrendeling,
elektronisch alarm enz.) kunnen
blijven werken;
– MAR: rijstand. Alle elektrische
apparaten/systemen kunnen
werken.
– AVV: motor starten.
– PARK: motor uit, parkeerlichten
branden, sleutel kan verwijderd
worden en stuur geblokkeerd.
Druk op de knop A om de sleutel
naar PARK te draaien.
PARKSTOPMARAVV
A
fig. 5
F0X0005m
Als er geknoeid is aan
het contactslot (bijv.
een poging tot diefstal), dan
moet men het laten
controleren bij het Fiat
Servicenetwerk alvorens te
gaan rijden.
WAARSCHUWING
Verwijder de sleutel
nooit terwijl de auto
rijdt. Het stuurwiel zal
blokkeren zodra eraan
gedraaid wordt. Dit geldt ook
voor voertuigen die gesleept
worden.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 11

12

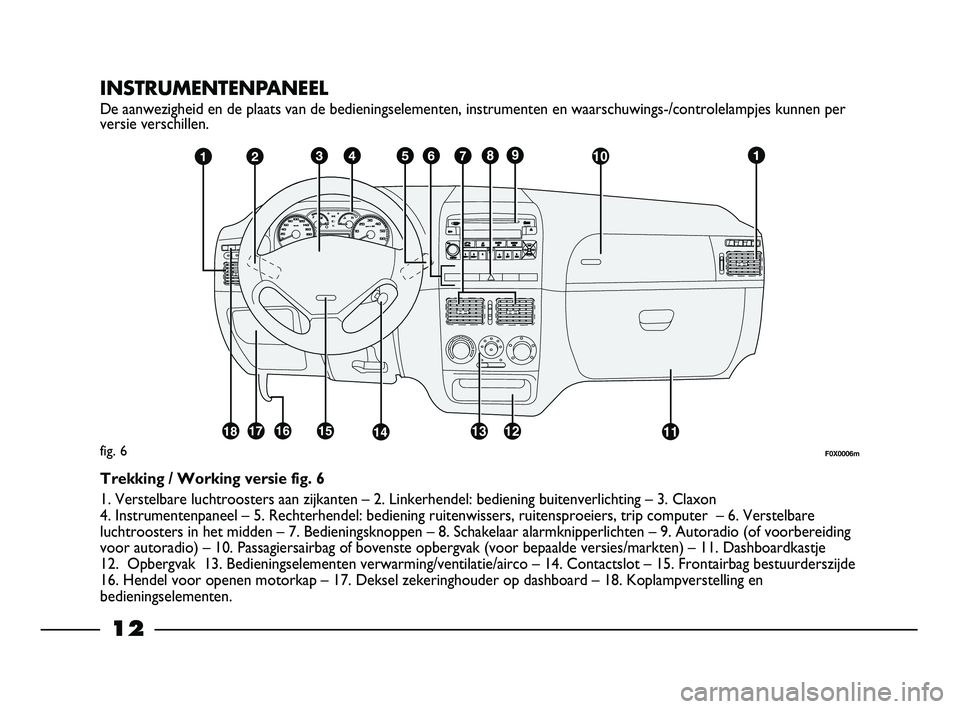

INSTRUMENTENPANEEL
De aanwezigheid en de plaats van de bedieningselementen, instrumenten en waarschuwings-/controlelampjes kunnen per
versie verschillen.
fig. 6
Trekking / Working versie fig. 6
1. Verstelbare luchtroosters aan zijkanten – 2. Linkerhendel: bediening buitenverlichting – 3. Claxon
4. Instrumentenpaneel – 5. Rechterhendel: bediening ruitenwissers, ruitensproeiers, trip computer – 6. Verstelbare
luchtroosters in het midden – 7. Bedieningsknoppen – 8. Schakelaar alarmknipperlichten – 9. Autoradio (of voorbereiding
voor autoradio) – 10. Passagiersairbag of bovenste opbergvak (voor bepaalde versies/markten) – 11. Dashboardkastje
12. Opbergvak 13. Bedieningselementen verwarming/ventilatie/airco – 14. Contactslot – 15. Frontairbag bestuurderszijde
16. Hendel voor openen motorkap – 17. Deksel zekeringhouder op dashboard – 18. Koplampverstelling en
bedieningselementen.
F0X0006m
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 12

13
De aanwezigheid en de plaats van de bedieningselementen, instrumenten en waarschuwings-/controlelampjes kunnen per
versie verschillen.

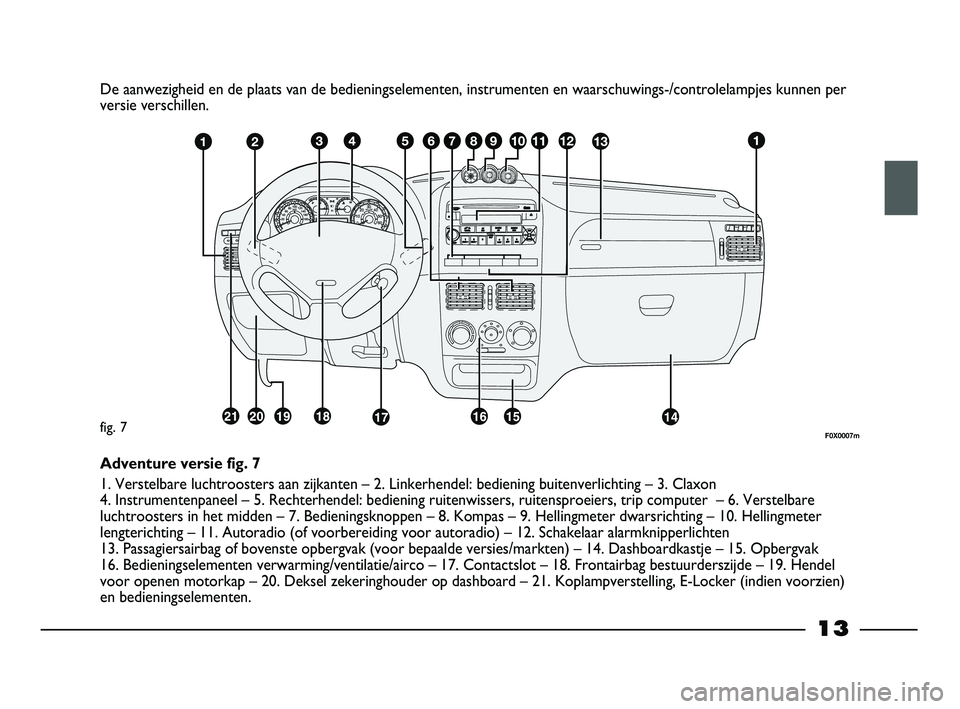

F0X0007mfig. 7
Adventure versie fig. 7
1. Verstelbare luchtroosters aan zijkanten – 2. Linkerhendel: bediening buitenverlichting – 3. Claxon
4. Instrumentenpaneel – 5. Rechterhendel: bediening ruitenwissers, ruitensproeiers, trip computer – 6. Verstelbare
luchtroosters in het midden – 7. Bedieningsknoppen – 8. Kompas – 9. Hellingmeter dwarsrichting – 10. Hellingmeter
lengterichting – 11. Autoradio (of voorbereiding voor autoradio) – 12. Schakelaar alarmknipperlichten
13. Passagiersairbag of bovenste opbergvak (voor bepaalde versies/markten) – 14. Dashboardkastje – 15. Opbergvak
16. Bedieningselementen verwarming/ventilatie/airco – 17. Contactslot – 18. Frontairbag bestuurderszijde – 19. Hendel
voor openen motorkap – 20. Deksel zekeringhouder op dashboard – 21. Koplampverstelling, E-Locker (indien voorzien)
en bedieningselementen.
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 13

14

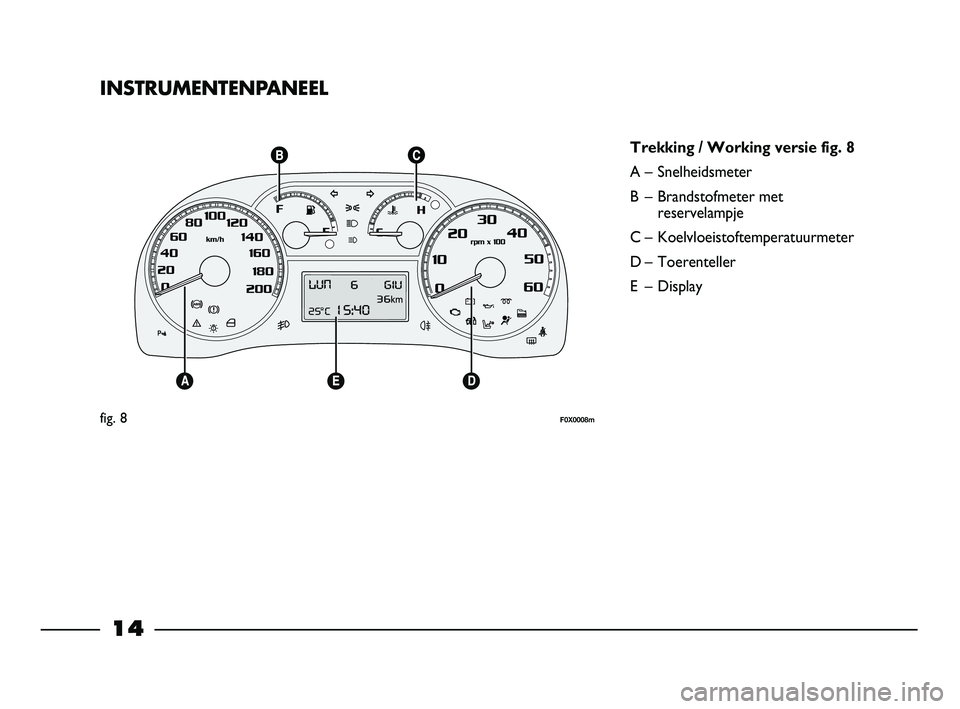

INSTRUMENTENPANEEL
Trekking / Working versie fig. 8
A – Snelheidsmeter
B – Brandstofmeter met
reservelampje
C – Koelvloeistoftemperatuurmeter
D – Toerenteller
E – Display
fig. 8F0X0008m
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 14

15

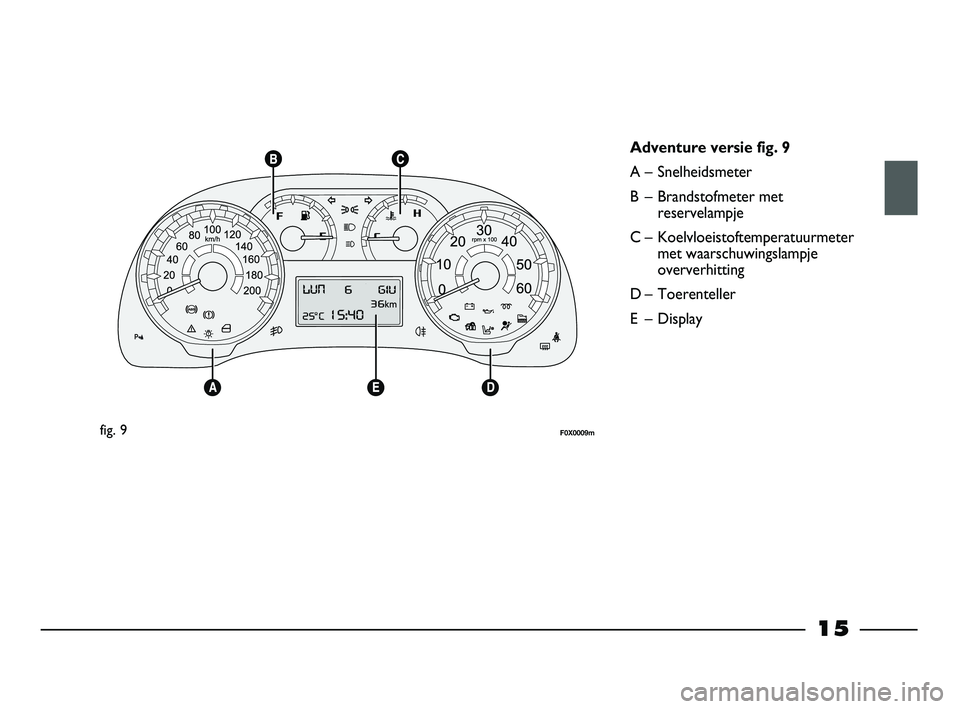

fig. 9F0X0009m
Adventure versie fig. 9
A – Snelheidsmeter
B – Brandstofmeter met
reservelampje
C – Koelvloeistoftemperatuurmeter
met waarschuwingslampje
oververhitting
D – Toerenteller
E – Display
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 15

16

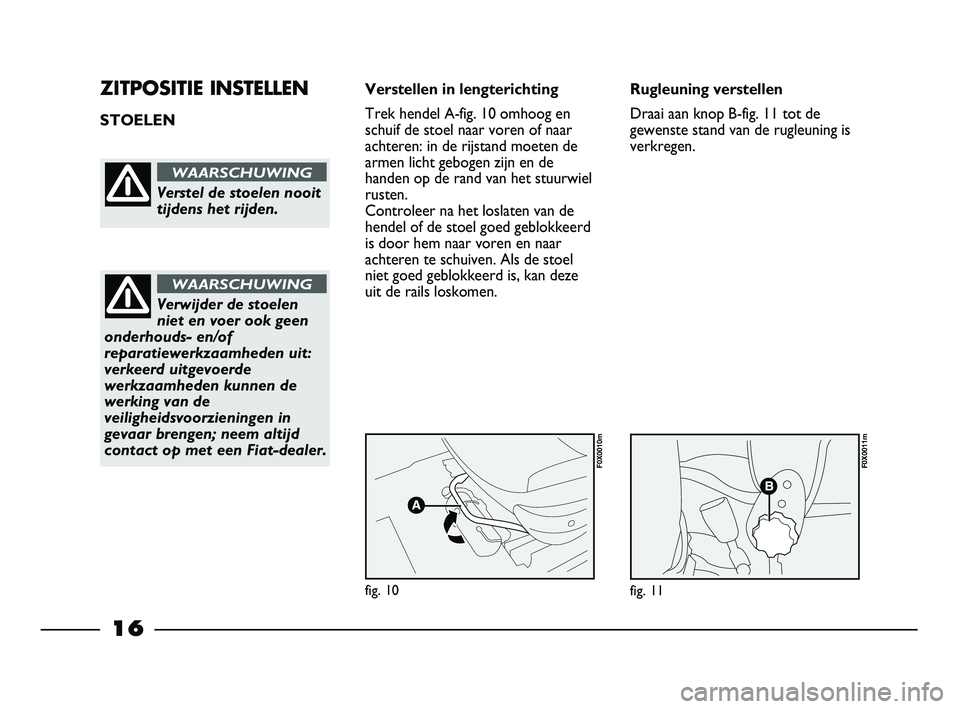

ZITPOSITIE INSTELLEN
STOELEN Verstellen in lengterichting
Trek hendel A-fig. 10 omhoog en
schuif de stoel naar voren of naar
achteren: in de rijstand moeten de
armen licht gebogen zijn en de
handen op de rand van het stuurwiel
rusten.
Controleer na het loslaten van de
hendel of de stoel goed geblokkeerd
is door hem naar voren en naar
achteren te schuiven. Als de stoel
niet goed geblokkeerd is, kan deze
uit de rails loskomen.
Verstel de stoelen nooit
tijdens het rijden.
WAARSCHUWING
Verwijder de stoelen
niet en voer ook geen
onderhouds- en/of
reparatiewerkzaamheden uit:
verkeerd uitgevoerde
werkzaamheden kunnen de
werking van de
veiligheidsvoorzieningen in
gevaar brengen; neem altijd
contact op met een Fiat-dealer.
WAARSCHUWING
fig. 10
F0X0010m
fig. 11
F0X0011m
Rugleuning verstellen
Draai aan knop B-fig. 11 tot de
gewenste stand van de rugleuning is
verkregen.
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 16

17

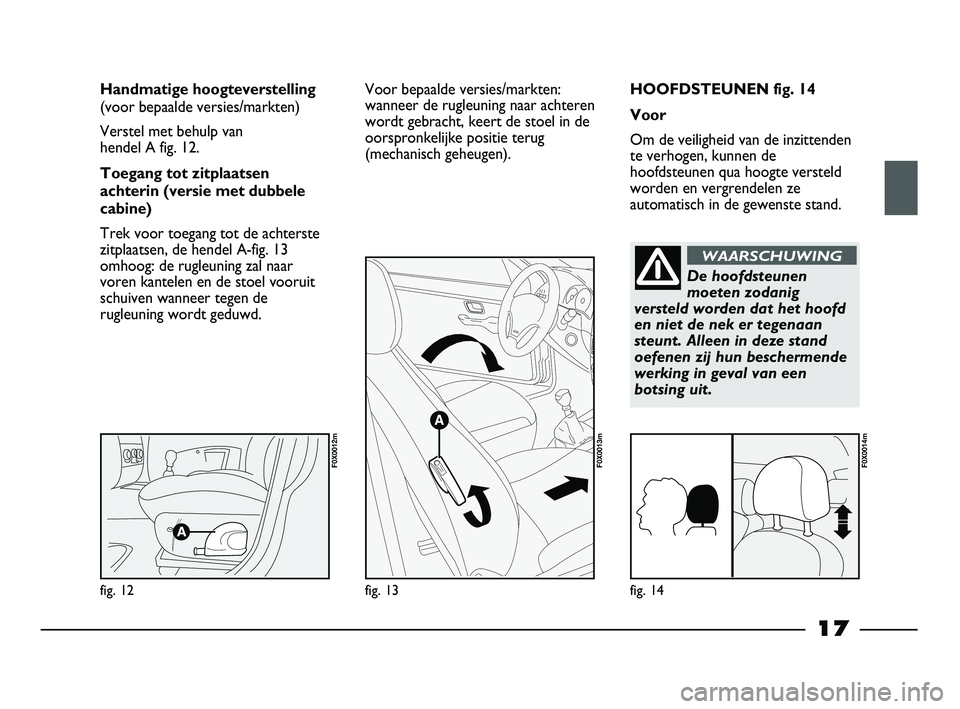

HOOFDSTEUNEN fig. 14
Voor
Om de veiligheid van de inzittenden
te verhogen, kunnen de
hoofdsteunen qua hoogte versteld
worden en vergrendelen ze
automatisch in de gewenste stand. Handmatige hoogteverstelling
(voor bepaalde versies/markten)
Verstel met behulp van
hendel A fig. 12.
Toegang tot zitplaatsen
achterin (versie met dubbele
cabine)
Trek voor toegang tot de achterste
zitplaatsen, de hendel A-fig. 13
omhoog: de rugleuning zal naar
voren kantelen en de stoel vooruit
schuiven wanneer tegen de
rugleuning wordt geduwd.
fig. 12
F0X0012m
fig. 13
F0X0013m
fig. 14
F0X0014m
Voor bepaalde versies/markten:
wanneer de rugleuning naar achteren
wordt gebracht, keert de stoel in de
oorspronkelijke positie terug
(mechanisch geheugen).
De hoofdsteunen
moeten zodanig
versteld worden dat het hoofd
en niet de nek er tegenaan
steunt. Alleen in deze stand
oefenen zij hun beschermende
werking in geval van een
botsing uit.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 17

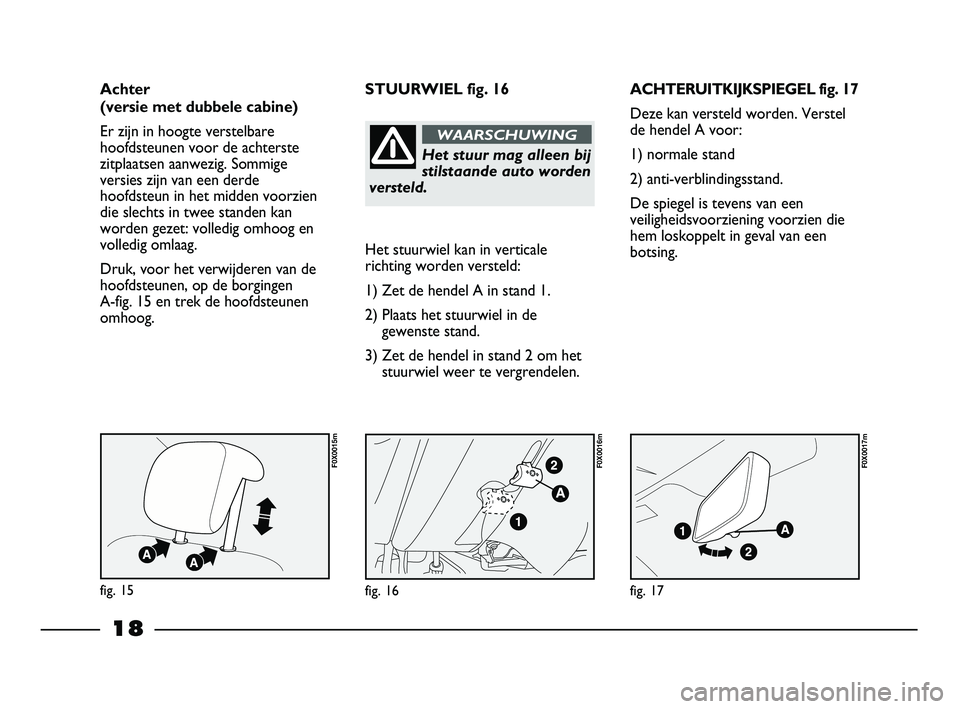

18
ACHTERUITKIJKSPIEGEL fig. 17
Deze kan versteld worden. Verstel
de hendel A voor:
1) normale stand
2) anti-verblindingsstand.
De spiegel is tevens van een
veiligheidsvoorziening voorzien die
hem loskoppelt in geval van een
botsing. Het stuurwiel kan in verticale
richting worden versteld:
1) Zet de hendel A in stand 1.
2) Plaats het stuurwiel in de
gewenste stand.
3) Zet de hendel in stand 2 om het
stuurwiel weer te vergrendelen. STUURWIEL fig. 16
fig. 17
F0X0017m
fig. 16
F0X0016m
fig. 15
F0X0015m
Achter
(versie met dubbele cabine)
Er zijn in hoogte verstelbare
hoofdsteunen voor de achterste
zitplaatsen aanwezig. Sommige
versies zijn van een derde
hoofdsteun in het midden voorzien
die slechts in twee standen kan
worden gezet: volledig omhoog en
volledig omlaag.
Druk, voor het verwijderen van de
hoofdsteunen, op de borgingen
A-fig. 15 en trek de hoofdsteunen
omhoog.
Het stuur mag alleen bij
stilstaande auto worden
versteld.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 18
