FIAT STRADA 2014 Instructieboek (in Dutch)

19
fig. 18
F0X0019m

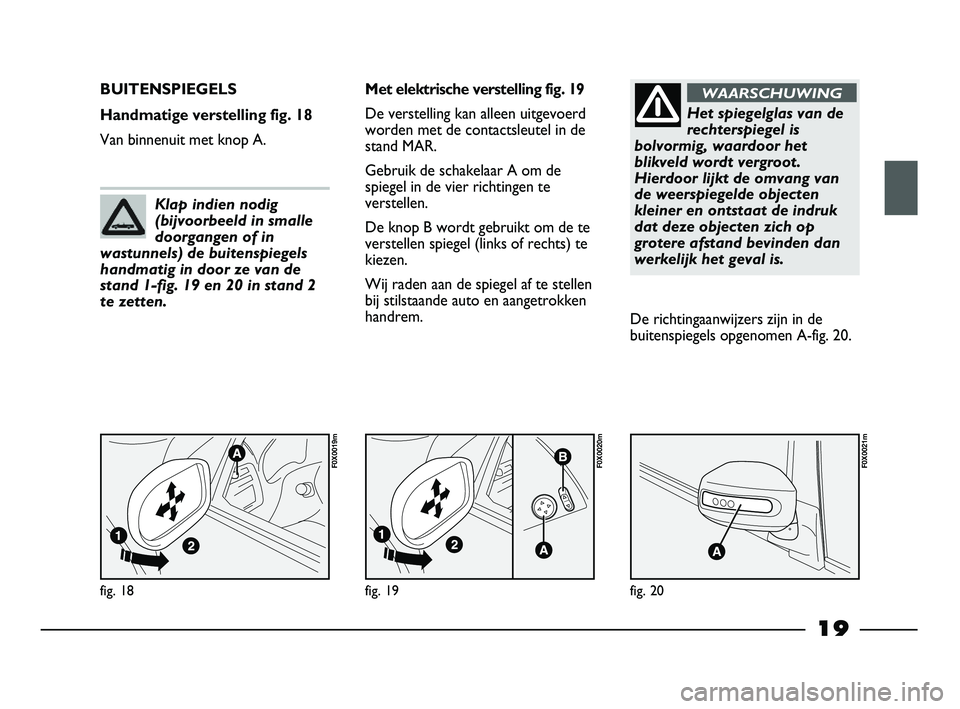

BUITENSPIEGELS
Handmatige verstelling fig. 18
Van binnenuit met knop A.Met elektrische verstelling fig. 19
De verstelling kan alleen uitgevoerd
worden met de contactsleutel in de
stand MAR.
Gebruik de schakelaar A om de
spiegel in de vier richtingen te
verstellen.
De knop B wordt gebruikt om de te
verstellen spiegel (links of rechts) te
kiezen.
Wij raden aan de spiegel af te stellen
bij stilstaande auto en aangetrokken
handrem.
fig. 19
F0X0020m
Klap indien nodig
(bijvoorbeeld in smalle
doorgangen of in
wastunnels) de buitenspiegels
handmatig in door ze van de
stand 1-fig. 19 en 20 in stand 2
te zetten.
fig. 20
F0X0021m
Het spiegelglas van de
rechterspiegel is
bolvormig, waardoor het
blikveld wordt vergroot.
Hierdoor lijkt de omvang van
de weerspiegelde objecten
kleiner en ontstaat de indruk
dat deze objecten zich op
grotere afstand bevinden dan
werkelijk het geval is.
WAARSCHUWING
De richtingaanwijzers zijn in de
buitenspiegels opgenomen A-fig. 20.
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 19

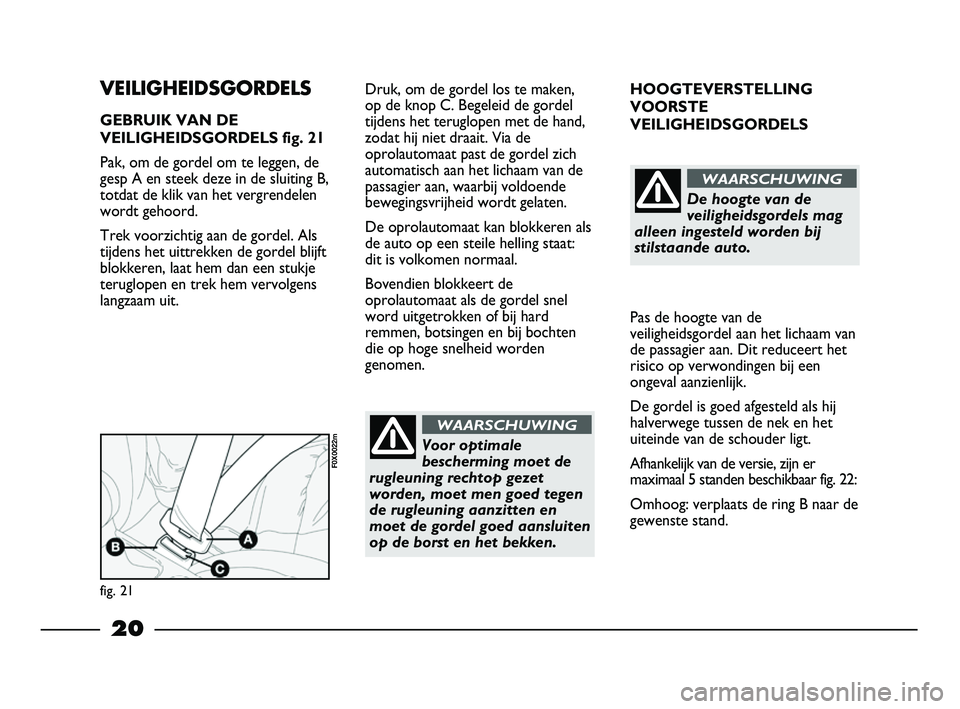

20
HOOGTEVERSTELLING
VOORSTE
VEILIGHEIDSGORDELS
Pas de hoogte van de
veiligheidsgordel aan het lichaam van
de passagier aan. Dit reduceert het
risico op verwondingen bij een
ongeval aanzienlijk.
De gordel is goed afgesteld als hij
halverwege tussen de nek en het
uiteinde van de schouder ligt.
Afhankelijk van de versie, zijn er
maximaal 5 standen beschikbaar fig. 22:
Omhoog: verplaats de ring B naar de
gewenste stand.
De hoogte van de
veiligheidsgordels mag
alleen ingesteld worden bij
stilstaande auto.
WAARSCHUWING
VEILIGHEIDSGORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS fig. 21
Pak, om de gordel om te leggen, de
gesp A en steek deze in de sluiting B,
totdat de klik van het vergrendelen
wordt gehoord.
Trek voorzichtig aan de gordel. Als
tijdens het uittrekken de gordel blijft
blokkeren, laat hem dan een stukje
teruglopen en trek hem vervolgens
langzaam uit.
fig. 21
F0X0022m
Druk, om de gordel los te maken,
op de knop C. Begeleid de gordel
tijdens het teruglopen met de hand,
zodat hij niet draait. Via de
oprolautomaat past de gordel zich
automatisch aan het lichaam van de
passagier aan, waarbij voldoende
bewegingsvrijheid wordt gelaten.
De oprolautomaat kan blokkeren als
de auto op een steile helling staat:
dit is volkomen normaal.
Bovendien blokkeert de
oprolautomaat als de gordel snel
word uitgetrokken of bij hard
remmen, botsingen en bij bochten
die op hoge snelheid worden
genomen.
Voor optimale
bescherming moet de
rugleuning rechtop gezet
worden, moet men goed tegen
de rugleuning aanzitten en
moet de gordel goed aansluiten
op de borst en het bekken.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 20

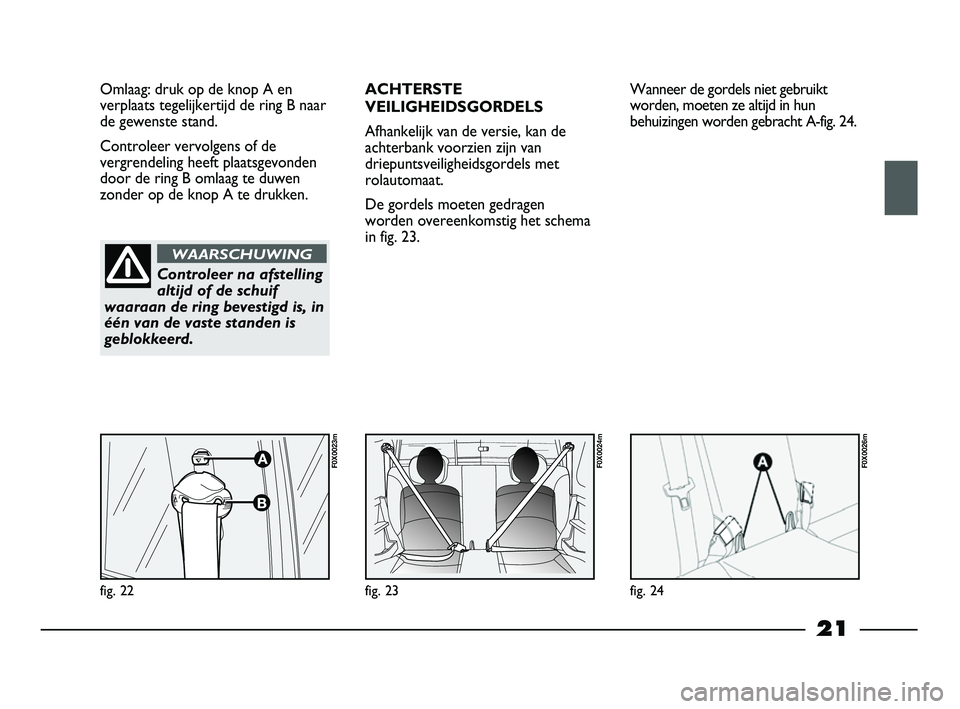

21
Omlaag: druk op de knop A en
verplaats tegelijkertijd de ring B naar
de gewenste stand.
Controleer vervolgens of de
vergrendeling heeft plaatsgevonden
door de ring B omlaag te duwen
zonder op de knop A te drukken.
fig. 22
F0X0023m
fig. 23
F0X0024m
Controleer na afstelling
altijd of de schuif
waaraan de ring bevestigd is, in
één van de vaste standen is
geblokkeerd.
WAARSCHUWING
ACHTERSTE
VEILIGHEIDSGORDELS
Afhankelijk van de versie, kan de
achterbank voorzien zijn van
driepuntsveiligheidsgordels met
rolautomaat.
De gordels moeten gedragen
worden overeenkomstig het schema
in fig. 23.
fig. 24
F0X0026m
Wanneer de gordels niet gebruikt
worden, moeten ze altijd in hun
behuizingen worden gebracht A-fig. 24.
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 21

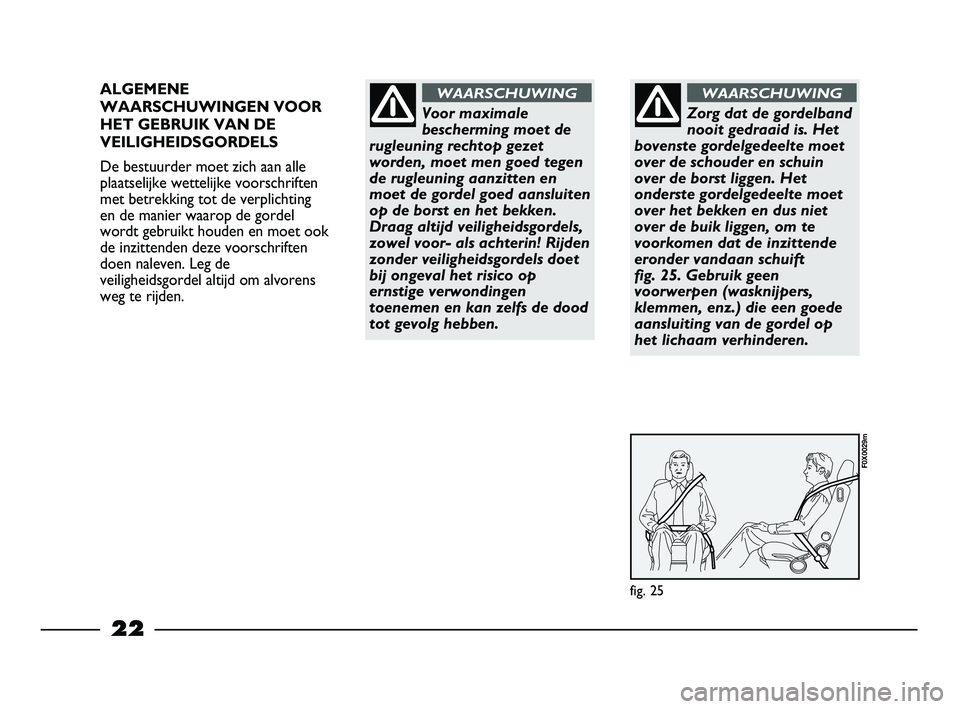

22
ALGEMENE
WAARSCHUWINGEN VOOR
HET GEBRUIK VAN DE
VEILIGHEIDSGORDELS
De bestuurder moet zich aan alle
plaatselijke wettelijke voorschriften
met betrekking tot de verplichting
en de manier waarop de gordel
wordt gebruikt houden en moet ook
de inzittenden deze voorschriften
doen naleven. Leg de
veiligheidsgordel altijd om alvorens
weg te rijden.
fig. 25
F0X0029m
Voor maximale
bescherming moet de
rugleuning rechtop gezet
worden, moet men goed tegen
de rugleuning aanzitten en
moet de gordel goed aansluiten
op de borst en het bekken.
Draag altijd veiligheidsgordels,
zowel voor- als achterin! Rijden
zonder veiligheidsgordels doet
bij ongeval het risico op
ernstige verwondingen
toenemen en kan zelfs de dood
tot gevolg hebben.
WAARSCHUWING
Zorg dat de gordelband
nooit gedraaid is. Het
bovenste gordelgedeelte moet
over de schouder en schuin
over de borst liggen. Het
onderste gordelgedeelte moet
over het bekken en dus niet
over de buik liggen, om te
voorkomen dat de inzittende
eronder vandaan schuift
fig. 25. Gebruik geen
voorwerpen (wasknijpers,
klemmen, enz.) die een goede
aansluiting van de gordel op
het lichaam verhinderen.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 22

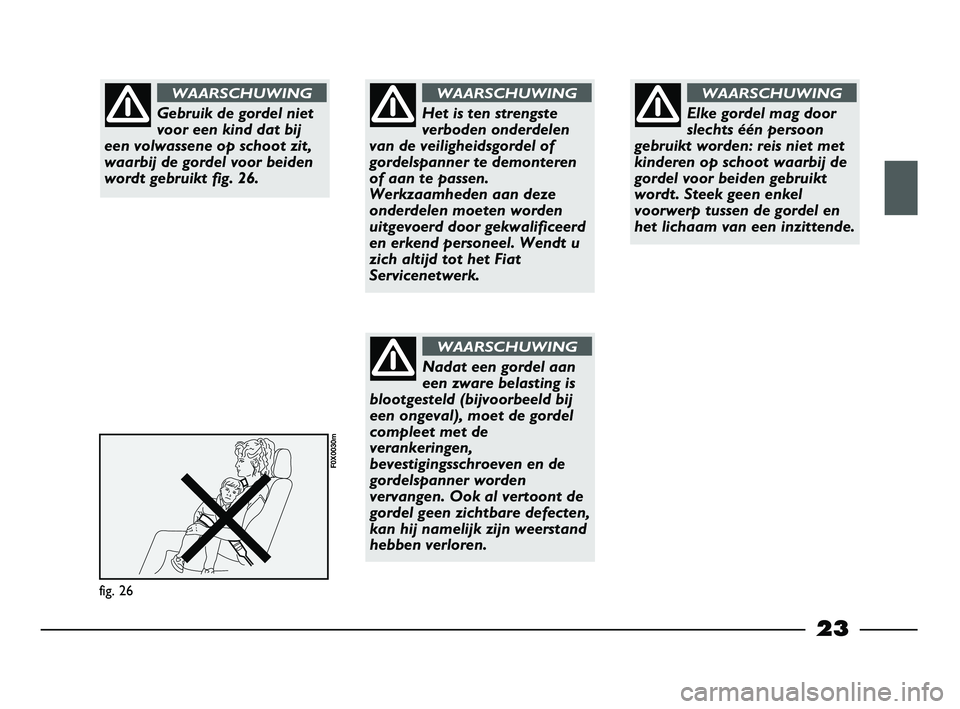

23
fig. 26
F0X0030m
Gebruik de gordel niet
voor een kind dat bij
een volwassene op schoot zit,
waarbij de gordel voor beiden
wordt gebruikt fig. 26.
WAARSCHUWING
Het is ten strengste
verboden onderdelen
van de veiligheidsgordel of
gordelspanner te demonteren
of aan te passen.
Werkzaamheden aan deze
onderdelen moeten worden
uitgevoerd door gekwalificeerd
en erkend personeel. Wendt u
zich altijd tot het Fiat
Servicenetwerk.
WAARSCHUWING
Nadat een gordel aan
een zware belasting is
blootgesteld (bijvoorbeeld bij
een ongeval), moet de gordel
compleet met de
verankeringen,
bevestigingsschroeven en de
gordelspanner worden
vervangen. Ook al vertoont de
gordel geen zichtbare defecten,
kan hij namelijk zijn weerstand
hebben verloren.
WAARSCHUWING
Elke gordel mag door
slechts één persoon
gebruikt worden: reis niet met
kinderen op schoot waarbij de
gordel voor beiden gebruikt
wordt. Steek geen enkel
voorwerp tussen de gordel en
het lichaam van een inzittende.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 23

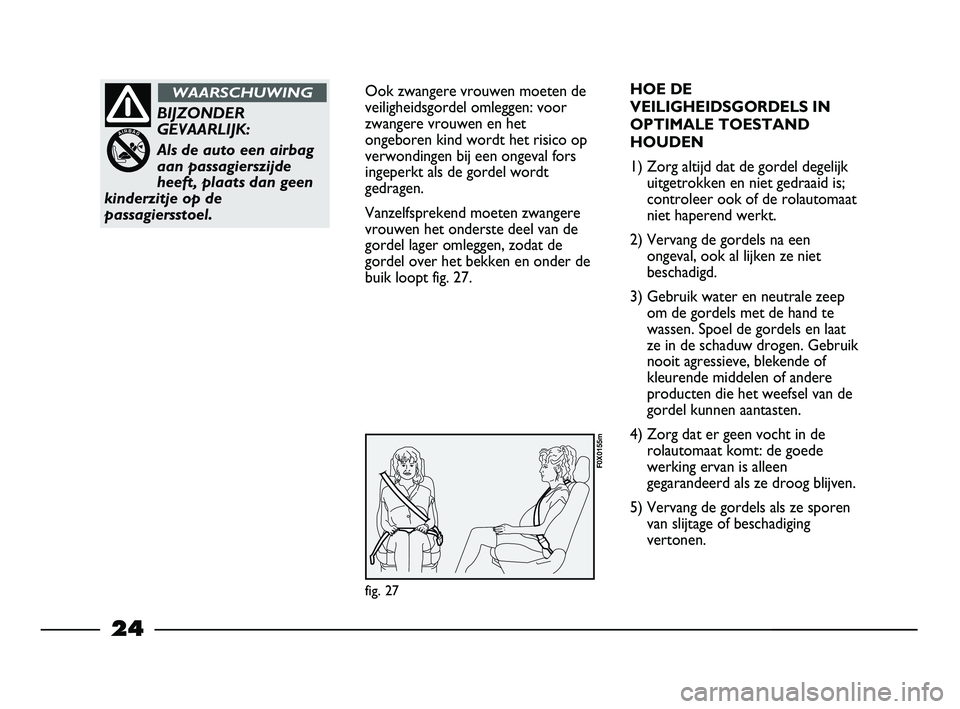

24
Ook zwangere vrouwen moeten de
veiligheidsgordel omleggen: voor
zwangere vrouwen en het
ongeboren kind wordt het risico op
verwondingen bij een ongeval fors
ingeperkt als de gordel wordt
gedragen.
Vanzelfsprekend moeten zwangere
vrouwen het onderste deel van de
gordel lager omleggen, zodat de
gordel over het bekken en onder de
buik loopt fig. 27.
fig. 27
F0X0155m
HOE DE
VEILIGHEIDSGORDELS IN
OPTIMALE TOESTAND
HOUDEN
1) Zorg altijd dat de gordel degelijk
uitgetrokken en niet gedraaid is;
controleer ook of de rolautomaat
niet haperend werkt.
2) Vervang de gordels na een
ongeval, ook al lijken ze niet
beschadigd.
3) Gebruik water en neutrale zeep
om de gordels met de hand te
wassen. Spoel de gordels en laat
ze in de schaduw drogen. Gebruik
nooit agressieve, blekende of
kleurende middelen of andere
producten die het weefsel van de
gordel kunnen aantasten.
4) Zorg dat er geen vocht in de
rolautomaat komt: de goede
werking ervan is alleen
gegarandeerd als ze droog blijven.
5) Vervang de gordels als ze sporen
van slijtage of beschadiging
vertonen.
BIJZONDER
GEVAARLIJK:
Als de auto een airbag
aan passagierszijde
heeft, plaats dan geen
kinderzitje op de
passagiersstoel.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 24

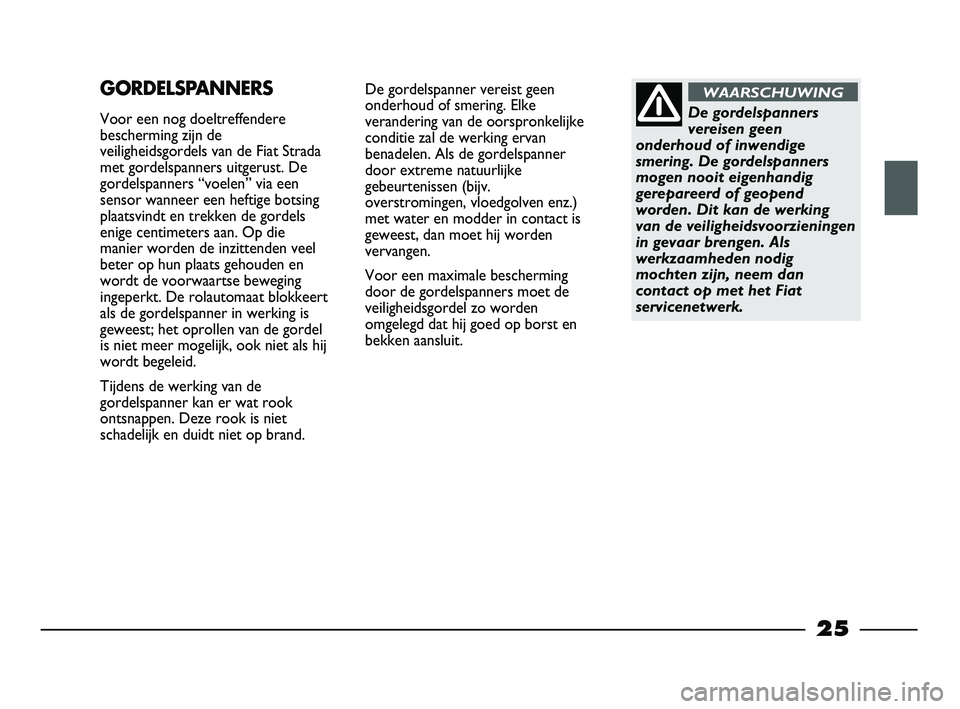

25
De gordelspanner vereist geen
onderhoud of smering. Elke
verandering van de oorspronkelijke
conditie zal de werking ervan
benadelen. Als de gordelspanner
door extreme natuurlijke
gebeurtenissen (bijv.
overstromingen, vloedgolven enz.)
met water en modder in contact is
geweest, dan moet hij worden
vervangen.
Voor een maximale bescherming
door de gordelspanners moet de
veiligheidsgordel zo worden
omgelegd dat hij goed op borst en
bekken aansluit.GORDELSPANNERS
Voor een nog doeltreffendere
bescherming zijn de
veiligheidsgordels van de Fiat Strada
met gordelspanners uitgerust. De
gordelspanners “voelen” via een
sensor wanneer een heftige botsing
plaatsvindt en trekken de gordels
enige centimeters aan. Op die
manier worden de inzittenden veel
beter op hun plaats gehouden en
wordt de voorwaartse beweging
ingeperkt. De rolautomaat blokkeert
als de gordelspanner in werking is
geweest; het oprollen van de gordel
is niet meer mogelijk, ook niet als hij
wordt begeleid.
Tijdens de werking van de
gordelspanner kan er wat rook
ontsnappen. Deze rook is niet
schadelijk en duidt niet op brand.De gordelspanners
vereisen geen
onderhoud of inwendige
smering. De gordelspanners
mogen nooit eigenhandig
gerepareerd of geopend
worden. Dit kan de werking
van de veiligheidsvoorzieningen
in gevaar brengen. Als
werkzaamheden nodig
mochten zijn, neem dan
contact op met het Fiat
servicenetwerk.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 25

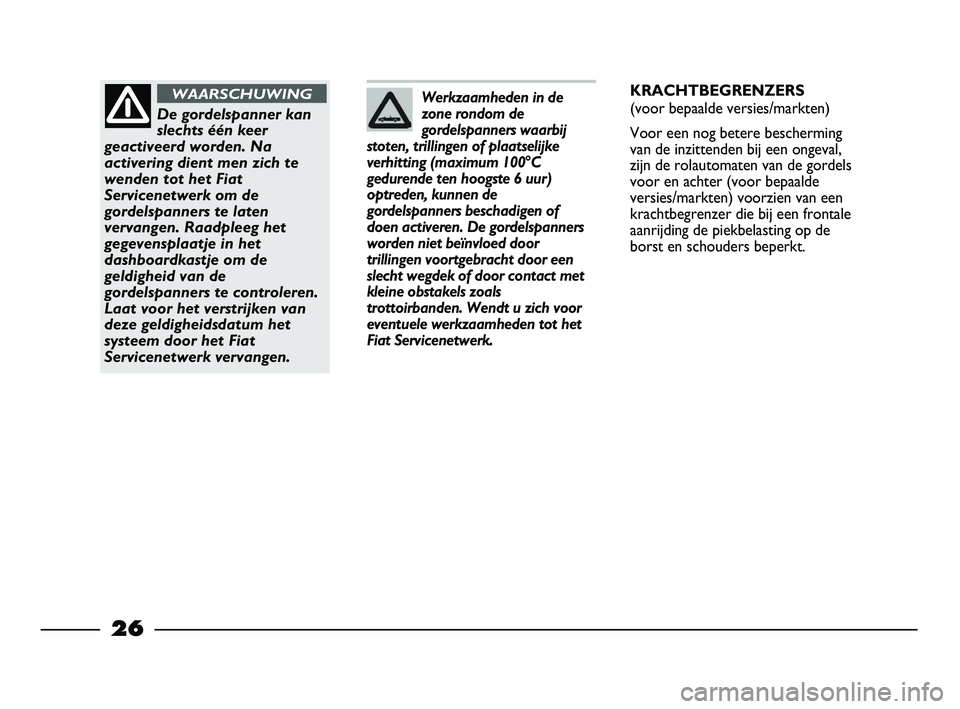

26
Werkzaamheden in de
zone rondom de
gordelspanners waarbij
stoten, trillingen of plaatselijke
verhitting (maximum 100°C
gedurende ten hoogste 6 uur)
optreden, kunnen de
gordelspanners beschadigen of
doen activeren. De gordelspanners
worden niet beïnvloed door
trillingen voortgebracht door een
slecht wegdek of door contact met
kleine obstakels zoals
trottoirbanden. Wendt u zich voor
eventuele werkzaamheden tot het
Fiat Servicenetwerk.KRACHTBEGRENZERS
(voor bepaalde versies/markten)
Voor een nog betere bescherming
van de inzittenden bij een ongeval,
zijn de rolautomaten van de gordels
voor en achter (voor bepaalde
versies/markten) voorzien van een
krachtbegrenzer die bij een frontale
aanrijding de piekbelasting op de
borst en schouders beperkt.
De gordelspanner kan
slechts één keer
geactiveerd worden. Na
activering dient men zich te
wenden tot het Fiat
Servicenetwerk om de
gordelspanners te laten
vervangen. Raadpleeg het
gegevensplaatje in het
dashboardkastje om de
geldigheid van de
gordelspanners te controleren.
Laat voor het verstrijken van
deze geldigheidsdatum het
systeem door het Fiat
Servicenetwerk vervangen.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 26

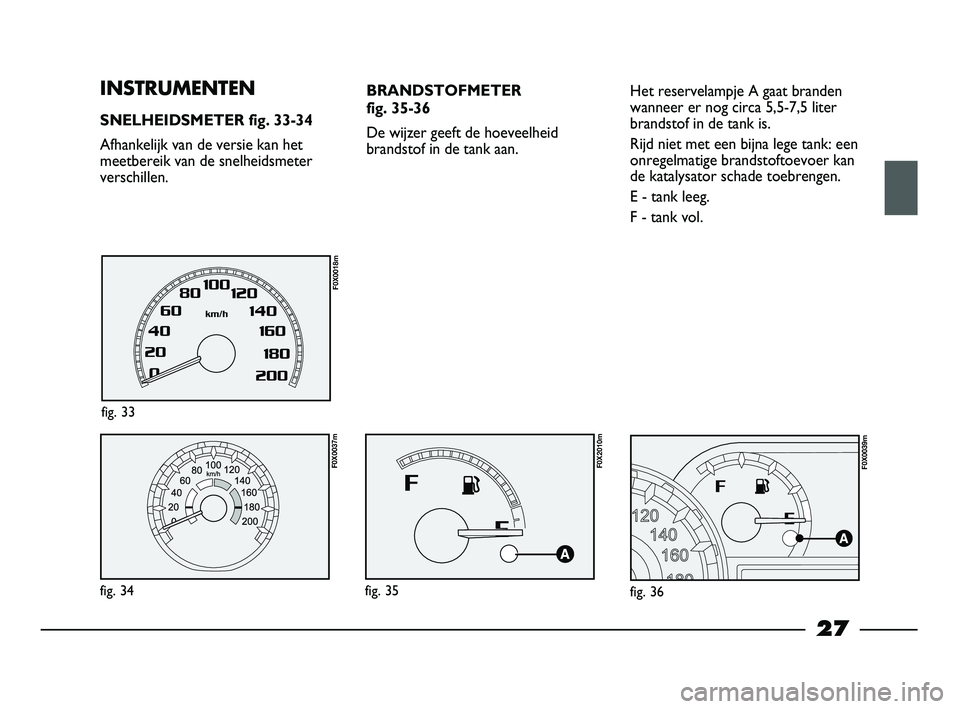

27
INSTRUMENTEN
SNELHEIDSMETER fig. 33-34
Afhankelijk van de versie kan het
meetbereik van de snelheidsmeter
verschillen.
fig. 34
F0X0037m
fig. 33
F0X0018m
BRANDSTOFMETER
fig. 35-36
De wijzer geeft de hoeveelheid
brandstof in de tank aan. Het reservelampje A gaat branden
wanneer er nog circa 5,5-7,5 liter
brandstof in de tank is.
Rijd niet met een bijna lege tank: een
onregelmatige brandstoftoevoer kan
de katalysator schade toebrengen.
E - tank leeg.
F - tank vol.
fig. 36
F0X0039m
fig. 35
F0X2010m
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 27

28
KOELVLOEISTOF-
TEMPERATUURMETER
fig. 37-38
Als het waarschuwingslampje A op
het instrumentenpaneel gaat
branden, dan is de temperatuur van
de koelvloeistof te hoog. Onder
normale gebruiksomstandigheden
kan de wijzer op verschillende
posities binnen het meetbereik
staan. Dit hangt af van de
gebruiksomstandigheden van de auto
en van de zelfregulerende werking
van het motorkoelsysteem.
De wijzer mag in elk geval niet in de
rode gevarenzone staan.
fig. 37
F0X0301m
BELANGRIJK Als de meter een lege
brandstoftank aangeeft en het
waarschuwingslampje van de
brandstofreserve A-fig. 35-36
knippert, dan duidt dit op een
storing in het systeem. Bij sommige
versies wordt dezelfde
storingsmelding door het knipperen
van de schaal C op de display
gegeven. Neem in dat geval contact
op met het Fiat Servicenetwerk om
het systeem te laten controleren.BELANGRIJK Als de wijzernaald aan
het begin van de schaal staat (lage
temperatuur) en het
waarschuwingslampje A voor een te
hoge koelvloeistoftemperatuur
brandt, dan is er een storing in het
systeem. Neem in dat geval contact
op met het Fiat Servicenetwerk om
het systeem te laten controleren.
De wijzernaald kan ook in het rode
gebied komen als te langzaam bij
zeer hoge buitentemperaturen
wordt gereden. In dit geval wordt
geadviseerd te stoppen en de motor
af te zetten.
Start de motor vervolgens opnieuw
en geef iets gas.
fig. 38
F0X0302m
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 28
