alarm FIAT TALENTO 2017 Instructieboek (in Dutch)

Controlelampje Wat het betekent
UITGEWERKTE MOTOROLIE
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Als het lampje tijdens het rijden aangaat in combinatie met het lampjeSTOPen een geluidssignaal, moet u het
voertuig stilzetten en contact opnemen met het Fiat Servicenetwerk.
Controleer het oliepeil. Als het oliepeil normaal is, is er iets anders aan de hand. Neem contact op met het Fiat
Servicenetwerk.
ALARMLAMPJE
Wanneer de startinrichting op MAR wordt gezet, gaat het lampje branden, maar het moet doven zodra de motor is
gestart. Als het aangaat in combinatie met andere controlelampjes/berichten op het instrumentenpaneel, dient u
voorzichtig te rijden en uit voorzorg zo snel mogelijk naar een Fiat Servicepunt te gaan.
Door niet-naleving van deze regel kan het voertuig schade oplopen.
AdBlue (Ureum) ADDITIEF NIVEUA EN UITLAATGASREDUCTIESYSTEEM WERKINGSFOUTEN
Raadpleeg de infotmatie in de “AdBlue (Ureum) additief tank” paragraaf.
STORING INSPUIT-/EOBD-SYSTEEM
Voor voertuigen die hiermee zijn uitgerust, gaat dit lampje aan als u de motor start en daarna gaat het weer uit:
als het aanblijft, neem dan contact op met het Fiat Servicenetwerk;
als het knippert, verlaag dan de belasting van de motor tot het knipperen stopt. Neem contact op
met het Fiat Servicenetwerk.
Zie de paragraaf "Milieu beschermen” in het hoofdstuk "Kennismaken met uw voertuig”.
DYNAMISCHE STABILITEITSREGELING (ESC)/STORING TRACTION CONTROL
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Dit lampje gaat aan in verschillende omstandigheden: zie de paragraaf “Actieve veiligheidssystemen” in het
hoofdstuk “Veiligheid”.
STORING ABS
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Als het tijdens het rijden gaat branden, duidt dit op een storing in het ABS-systeem. In dat geval blijft het
remsysteem normaal werken, maar met uitsluiting van het ABS-systeem. Wend u tot het Fiat Servicenetwerk.
84
KENNIS VAN HET INSTRUMENTENPANEEL

Systeemstoring
De controlelampjes die hieronder worden beschreven, gaan gepaard met een geluidssignaal.
Lampjes op instrumentenpaneel Bericht Betekenis
"ZIE SPECIAAL BERICHT OP HET SCHERM"Duidt op een systeemstoring. Neem zo snel
mogelijk contact op met het Fiat
Servicenetwerk.
"ZIE SPECIAAL BERICHT OP HET SCHERM"Geeft aan dat u binnen 1100 km het voertuig
niet meer zult kunnen starten. Deze alarmen
worden iedere 100 km herhaald. Neem zo
snel mogelijk contact op met het Fiat
Servicenetwerk.
"ZIE SPECIAAL BERICHT OP HET SCHERM"Geeft aan dat de motor niet meer kan worden
gestart, als deze eenmaal is afgezet. Neem
contact op met het Fiat Servicenetwerk.
BELANGRIJK
83)Het controlelampjeSTOPbetekent dat u uit veiligheidsoverwegingen moet stoppen zodra de verkeersomstandigheden dit toelaten: Zet
de motor af en start de motor niet meer. Neem contact op met het Fiat Servicenetwerk.
BELANGRIJK
18)Als de lampjes of geluidssignalen uitblijven, duidt dit op een storing in het instrumentenpaneel. Als deze lampjes aangaan, dient u te
stoppen zodra de verkeersomstandigheden dit toelaten. Controleer of het voertuig goed stilstaat en neem contact op met het Fiat
Servicenetwerk.
88
KENNIS VAN HET INSTRUMENTENPANEEL

BEDIENINGSPANEEL
EN BOORD-
INSTRUMENTEN
Boordcomputer 1 fig. 167
Afhankelijk van de versie van het
voertuig, is het voorzien van de
volgende functies:
afgelegde afstand;
reisparameters:
informatieberichten;
storingsberichten (in combinatie met
controlelampjes
);
alarmberichten (in combinatie met
controlelampjeSTOP).Selectieknoppen voor weergave
Scrol omhoog (knop 9) of omlaag (knop
10) voor de volgende informatie, door
een paar keer kort op de knoppen te
drukken (het display is afhankelijk van
de uitrusting van het voertuig en het
land van verkoop) fig. 168.
De volgende informatie kan op het
scherm worden weergegeven:
totale en gedeeltelijke kilometerteller
voor de afgelegde afstand;
verbruikte brandstof;
gemiddeld brandstofverbruik;
huidig verbruik;
geschatte autonomie;
afgelegde afstand;
gemiddelde snelheid;
onderhoudslimiet, teller
olieverversing;
bandenspanning reïnitialiseren;
snelheid ingesteld op de
Cruisecontrol / snelheidsbegrenzer;
tijd en temperatuur;
boordlog, scrollen door
informatieberichten en operationele
storing;
volumepercentage resterende
additieven.
Trip kilometerteller resetten
Wanneer de weergave van de "totale en
gedeeltelijke kilometerteller" is
geselecteerd, druk dan op knop 9 of 10
fig. 168 tot de kilometerteller op nul
staat.
Reisparameters resetten
Wanneer een van de tripparameters is
geselecteerd op het display, druk dan
op knop 9 of 10 fig. 168 totdat het
display gereset is.
Inzicht in bepaalde weergegeven
waarden na het resetten
Naarmate verder is gereden na de
laatste reset, worden het gemiddelde
verbruik, de autonomie en de
gemiddelde snelheid steeds
nauwkeuriger en beduidender.
167T36518
168T35570
89

BOORDCOMPUTER: informatieberichten
Deze kunnen helpen bij het starten van de motor en bieden informatie over een selectie of over rijomstandigheden.
BOORDCOMPUTER: storingsberichten
Ze verschijnen samen met het waarschuwingslampje
.Wanneer deze berichten verschijnen, voorzichtig naar
het Fiat Servicenetwerk rijden. Als u dit niet doet, kan dit leiden tot schade aan het voertuig.
Ze worden verwijderd wanneer u op de knop van de weergaveselectie drukt, of automatisch na een paar seconden. Hoe dan
ook, ze worden opgeslagen in het boordlog. Het controlelampje
blijft aan.
BOORDCOMPUTER: alarmberichten
Ze worden weergegeven in combinatie met het STOP waarschuwingslampje en sporen u voor uw eigen veiligheid
aan zo snel mogelijk te stoppen, als de verkeersomstandigheden dit toelaten. Zet de motor af en start de motor
niet meer. Neem contact op met het Fiat Servicenetwerk.
94
KENNIS VAN HET INSTRUMENTENPANEEL

ESC-SYSTEEM
(Electronic Stability
Control)
135) 136)
Elektronische stabiliteitscontrole
ESC
Dit systeem helpt de bestuurder
controle over het voertuig te houden
onder "kritieke" rijomstandigheden (bij
het vermijden van obstakels, gripverlies
in een bocht, enz.).
Werkingsprincipe
Een sensor op het stuurwiel herkent het
rijtraject dat de bestuurder wil volgen.
Andere sensoren in het voertuig meten
het daadwerkelijke traject.
Het systeem vergelijkt het met het
traject dat de bestuurder in
werkelijkheid volgt en corrigeert het,
indien nodig, door een paar wielen af te
remmen en/of het motorvermogen te
verlagen als het systeem is
ingeschakeld; in dit geval gaat het
controlelampje
op het
instrumentenpaneel knipperen.
Regeling bij onderstuur
Dit systeem optimaliseert de werking
van de ESC in gevallen van duidelijke
onderstuur (gripverlies aan de
voorkant).
Tractieregeling
Dit systeem beperkt het slippen van de
aandrijfwielen en helpt het voertuig
onder controle te houden bij het
wegrijden, versnellen of afremmen.Werkingsprincipe
Dankzij de sensor in de wielen meet en
vergelijkt dit systeem de draaisnelheid
van het aandrijfwiel en kan het op die
manier gripverlies direct detecteren. Als
een wiel begint te glijden, grijpt het
systeem in door te remmen en de
aandrijving aan te passen aan het
gripniveau op de weg.
Het systeem past ook de motortoeren
aan de grip van de wielen op de weg
aan, ongeacht het gebruik van het
gaspedaal door de bestuurder.
Onregelmatige werking
Als het systeem een onregelmatige
werking detecteert, wordt een bericht
daaromtrent op het display
weergegeven en gaan de
waarschuwingslampjes
enaan. In dit geval worden de ESC en
tractieregeling uitgeschakeld. Neem
contact op met het Fiat Servicenetwerk.
PBA-SYSTEEM (Panic
Brake Assist)
Dit is een aanvullend systeem op het
ABS waarmee u de remafstand van het
voertuig kunt verkleinen.
Werkingsprincipe
Het systeem detecteert het als wordt
geremd in een noodgeval. In dergelijke
gevallen zorgt de rembekrachtiging dat
er maximaal wordt geremd, waardoor
het ABS ook ingrijpt.
Het ABS is actief tot het rempedaal
wordt losgelaten.Alarmknipperlichten aan
Afhankelijk van de versies, kunnen de
alarmknipperlichten aangaan als
plotseling wordt geremd.
Anticiperend remmen
Afhankelijk van de versies, anticipeert
het systeem, als het gaspedaal snel
wordt losgelaten, het remmen om de
remafstand te verkleinen.
Bij gebruik van de cruise-control:
als u het gaspedaal gebruikt en
loslaat, kan het systeem worden
geactiveerd;
als u het gaspedaal niet gebruikt,
wordt het systeem niet geactiveerd.
Onregelmatige werking
Als het systeem een onregelmatige
werking detecteert, wordt een bericht
daaromtrent op het instrumentenpaneel
weergegeven en gaat het alarmlampje
aan.
Neem contact op met het Fiat
Servicenetwerk.
TSA (Trailer Stability
Assist) RIJASSISTENTIE
MET EEN AANHANGER
Dit systeem helpt u de controle over het
voertuig te behouden als u een
aanhanger gebruikt. Het detecteert
slingerbewegingen van de aanhanger
onder bepaalde rijomstandigheden.
134
VEILIGHEID

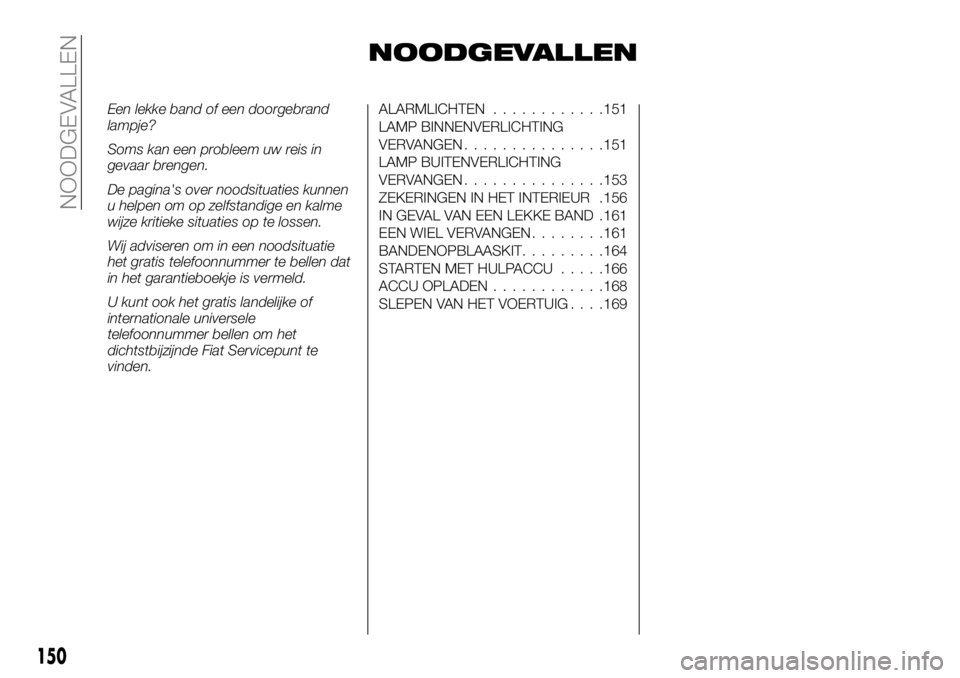

NOODGEVALLEN
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Fiat Servicepunt te
vinden.ALARMLICHTEN............151
LAMP BINNENVERLICHTING
VERVANGEN...............151
LAMP BUITENVERLICHTING
VERVANGEN...............153
ZEKERINGEN IN HET INTERIEUR .156
IN GEVAL VAN EEN LEKKE BAND .161
EEN WIEL VERVANGEN........161
BANDENOPBLAASKIT.........164
STARTEN MET HULPACCU.....166
ACCU OPLADEN............168
SLEPEN VAN HET VOERTUIG. . . .169
150
NOODGEVALLEN

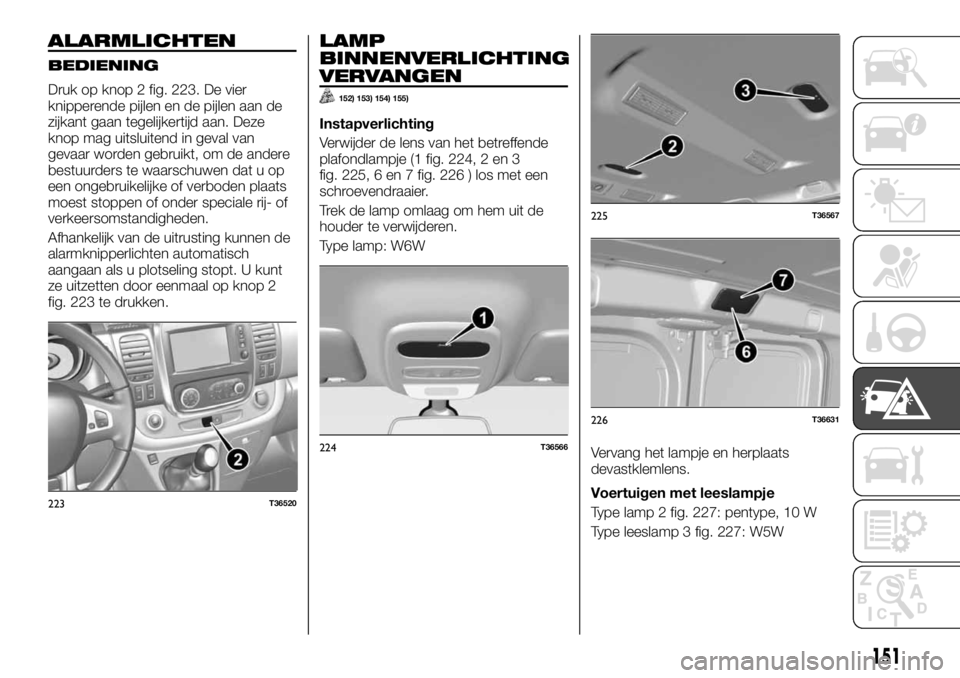

ALARMLICHTEN
BEDIENING
Druk op knop 2 fig. 223. De vier
knipperende pijlen en de pijlen aan de
zijkant gaan tegelijkertijd aan. Deze
knop mag uitsluitend in geval van
gevaar worden gebruikt, om de andere
bestuurders te waarschuwen dat u op
een ongebruikelijke of verboden plaats
moest stoppen of onder speciale rij- of
verkeersomstandigheden.
Afhankelijk van de uitrusting kunnen de
alarmknipperlichten automatisch
aangaan als u plotseling stopt. U kunt
ze uitzetten door eenmaal op knop 2
fig. 223 te drukken.
LAMP
BINNENVERLICHTING
VERVANGEN
152) 153) 154) 155)
Instapverlichting
Verwijder de lens van het betreffende
plafondlampje (1 fig. 224, 2 en 3
fig. 225, 6 en 7 fig. 226 ) los met een
schroevendraaier.
Trek de lamp omlaag om hem uit de
houder te verwijderen.
Type lamp: W6W
Vervang het lampje en herplaats
devastklemlens.
Voertuigen met leeslampje
Type lamp 2 fig. 227: pentype, 10 W
Type leeslamp 3 fig. 227: W5W
223T36520
224T36566
225T36567
226T36631
151

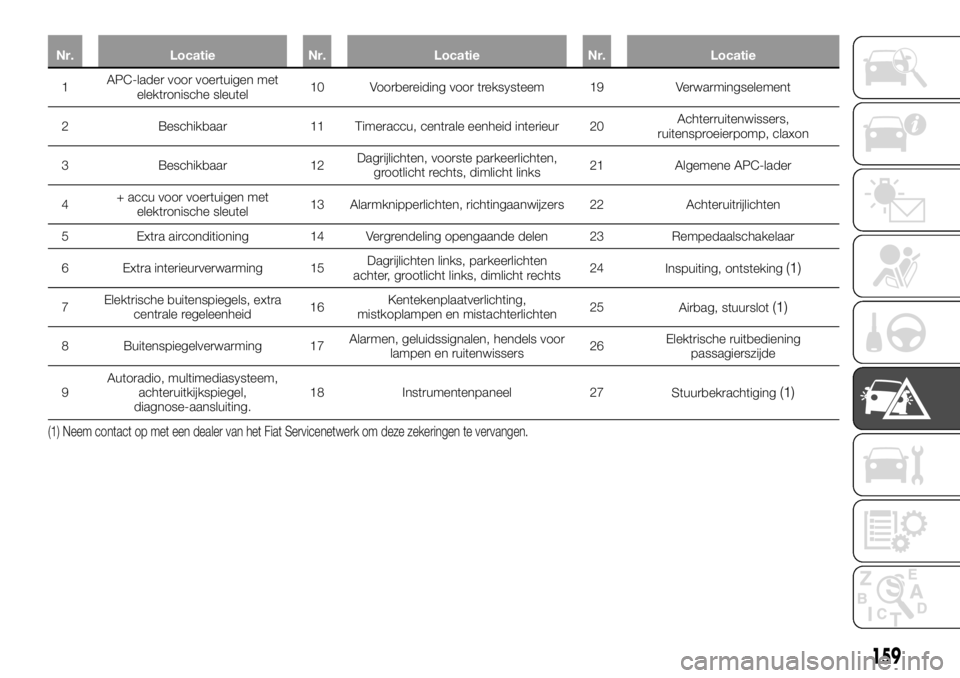

Nr. Locatie Nr. Locatie Nr. Locatie
1APC-lader voorvoertuigen met
elektronische sleutel10 Voorbereiding voor treksysteem 19 Verwarmingselement
2 Beschikbaar 11 Timeraccu, centrale eenheid interieur 20Achterruitenwissers,
ruitensproeierpomp, claxon
3 Beschikbaar 12Dagrijlichten, voorste parkeerlichten,
grootlicht rechts, dimlicht links21 Algemene APC-lader
4+ accu voor voertuigen met
elektronische sleutel13 Alarmknipperlichten, richtingaanwijzers 22 Achteruitrijlichten
5 Extra airconditioning 14 Vergrendeling opengaande delen 23 Rempedaalschakelaar
6 Extra interieurverwarming 15Dagrijlichten links, parkeerlichten
achter, grootlicht links, dimlicht rechts24
Inspuiting, ontsteking
(1)
7Elektrische buitenspiegels, extra
centrale regeleenheid16Kentekenplaatverlichting,
mistkoplampen en mistachterlichten25
Airbag, stuurslot(1)
8 Buitenspiegelverwarming 17Alarmen, geluidssignalen, hendels voor
lampen en ruitenwissers26Elektrische ruitbediening
passagierszijde
9Autoradio, multimediasysteem,
achteruitkijkspiegel,
diagnose-aansluiting.18 Instrumentenpaneel 27
Stuurbekrachtiging
(1)
(1) Neem contact op met een dealer van het Fiat Servicenetwerk om deze zekeringen te vervangen.
159

Een wiel vervangen
Draai de wielmoeren los met sleutel 1
fig. 255.
Plaats de krik 2 fig. 256 horizontaal
zodat de kop van de krik 3
fig. 256 overeenkomt met de opening
onder het chassis dat zich het dichtstbij
het betreffende wiel bevindt.
Breng de krik dusdanig omhoog dat de
basis van het voertuig er goed op kan
rusten (hij moet enigszins onder het
voertuig staan en zijn uitgelijnd met de
kop van de krik).
Draai de moeren los en verwijder de
band.
Plaats de reserveband in het midden
van de naaf.
Haal de moeren aan en breng de krik
omlaag.
Zet de schroeven stevig vast als de
band op de grond staat en controleer
zo snel mogelijk of ze goed vastzitten.BELANGRIJK Als u
diefstalbeveiligingsschroeven gebruikt,
plaats deze dan zo dicht mogelijk bij het
ventiel (anders loopt u het risico dat u
de wielplaat niet aan kunt brengen).
BELANGRIJK
166)Schakel de alarmknipperlichten in.
Parkeer het voertuig ver uit de buurt van
het verkeer op een bestendige ondergrond
die niet glad is. Trek de handrem omhoog
en schakel een versnelling in. Zorg ervoor
dat alle inzittenden het voertuig verlaten en
uit de buurt van het verkeer blijven.
167)Het is extreem gevaarlijk een wiel te
proberen te vervangen aan de zijkant van
het voertuig vlak naast een rijbaan: zorg
ervoor dat het voertuig op een voldoende
afstand van de weg staat, om te vermijden
overreden te worden.168)Gebruik de alarmknipperlichten, de
gevarendriehoek enz., om te laten zien dat
uw voertuig stilstaat. Alle inzittenden
moeten het voertuig auto verlaten, vooral
als het zwaar beladen is, en uit de buurt
van gevaarlijk verkeer wachten tot het wiel
is verwisseld.
169)De reserveband heeft niet dezelfde
maat als de overige vier. Breng nooit meer
dan één reserveband aan op hetzelfde
voertuig. De standaard band is breder dan
de reserveband, dus het voertuig ligt lager.
Vervang de reserveband zo spoedig
mogelijk door een band die identiek is aan
het origineel. Uw snelheid mag tijdens
gebruik van de reserveband, wat slechts
tijdelijk is, niet hoger zijn dan de snelheid
aangegeven op het etiket van het wiel. Als
u sneeuwkettingen moet gebruiken,
monteer dan het reservewiel op de
achteras en controleer de spanning.
Gebruik van deze band kan het normale
rijgedrag van het voertuig veranderen.
Vermijd plotseling versnellen of remmen en
verlaag uw snelheid in bochten.
170)Laat nooit gereedschap in uw
voertuig slingeren: als u plotseling remt,
zouden deze over de bodemplaat kunnen
bewegen en een gevaar voor de
inzittenden kunnen vormen. Zet het
gereedschap na gebruik vast in de
gereedschapstas en plaats deze correct in
zijn positie: gevaar voor letsel. De krik mag
alleen worden gebruikt voor het vervangen
van een wiel. Hij mag nooit worden
gebruikt om het voertuig op te hogen om
een reparatie eronder uit te voeren.
255T36695
256T36696
163

34)De kit is alleen goedgekeurd voor het
oppompen van banden van voertuigen die
oorspronkelijk met de kit zijn uitgerust. De
kit mag nooit gebruikt worden om de
banden van een ander voertuig of andere
voorwerpen (reddingsvesten, luchtbedden,
enz.) mee op te pompen. Voorkom spetters
op de huid als u de reparatiebus gebruikt.
Als het product in contact komt met de
huid, spoel de huid dan grondig af. Houd
de kit buiten bereik van kinderen. Laat lege
bussen niet achter in de omgeving. Lever
deze af bij een Fiat Servicepunt of een
afvalverwerkingsbedrijf. De
houdbaarheidsdatum van de bus is
aangegeven op het etiket. Controleer de
houdbaarheidsdatum. Ga naar een Fiat
Servicepunt om de opblaasslang en de
reparatiebus te vervangen.
35)Parkeer het voertuig voordat u de kit
gebruikt dusdanig dat het uit de buurt van
het verkeer staat, zet de
alarmknipperlichten aan, trek de handrem
aan en zorg ervoor dat alle inzittenden het
voertuig verlaten en ver uit de buurt van het
verkeer blijven.
36)Als u langs de rijbaan bent gestopt,
waarschuw dan de overige weggebruikers
dat uw voertuig daar staat door de
gevarendriehoek te plaatsen of andere
wettelijk toegestane middelen in het land
waar u zich bevindt.
37)Voorzichtig: een ontbrekende of slecht
vastgedraaide ventieldop kan van invloed
zijn op de grip van de band en
spanningsverlies veroorzaken. De
ventieldoppen moeten identiek zijn aan de
originele en stevig vastgedraaid worden.38)Rijd na reparaties met de kit niet meer
dan 200 km. Rijd bovendien met lagere
snelheid en ga in ieder geval niet sneller
dan 80 km/h. Het etiket moet op een
zichtbaar gedeelte op het dashboard
worden aangebracht. Afhankelijk van het
land of de plaatselijke wetten, moet een
band die is gerepareerd met de opblaaskit,
worden vervangen.STARTEN MET
HULPACCU
173) 174) 175) 176) 177)
39)
De motor starten die elektrische stroom
levert en op een middelmatig toerental
houden.
Als de accu van een ander voertuig
wordt gebruikt om de motor te starten,
moeten daarvoor de juiste kabels (maat
large) van een Fiat Servicepunt worden
gebruikt. Als u zelf over de juiste kabels
beschikt, moet u controleren of ze in
perfecte staat verkeren.
De twee accu's moeten dezelfde
nominale spanning hebben: 12 V. De
accu die de spanning levert moet een
capaciteit (Ampère/uur, Ah) hebben die
minimaal gelijk is aan die van de lege
accu.
260T36708
166
NOODGEVALLEN
