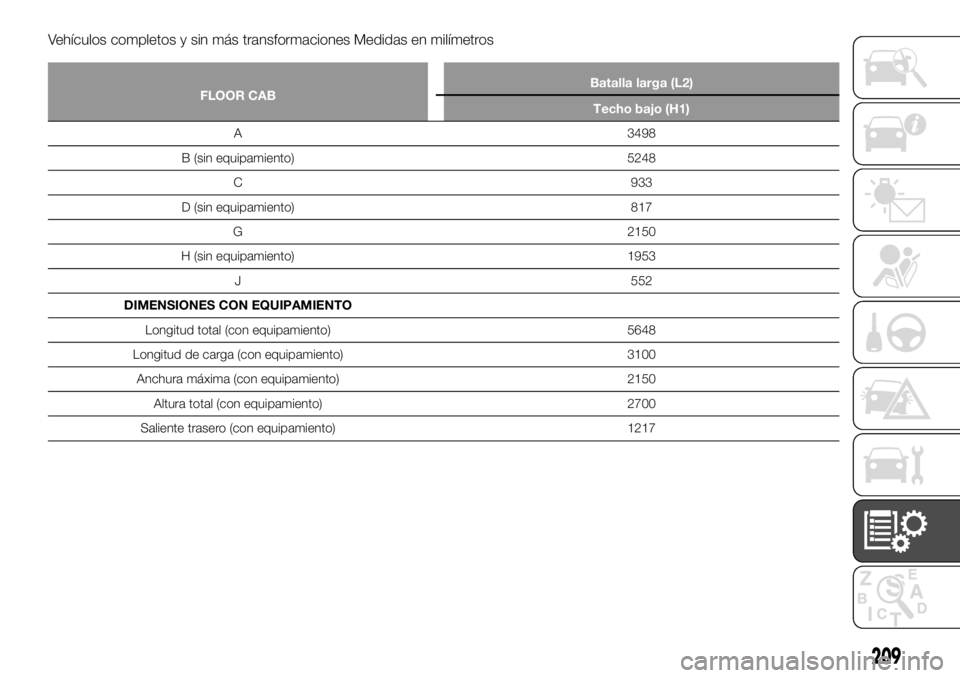

Vehículos completos y sin más transformaciones Medidas en milímetros
FLOOR CABBatalla larga (L2)
Techo bajo (H1)
A 3498
B
(sin equipamiento) 5248
C 933
D (sin equipamiento) 817
G 2150
H (sin equipamiento) 1953
J 552
DIMENSIONES CON EQUIPAMIENTO
Longitud total (con equipamiento) 5648
Longitud de carga (con equipamiento) 3100
Anchura máxima (con equipamiento) 2150
Altura total (con equipamiento) 2700
Saliente trasero (con equipamiento) 1217
209

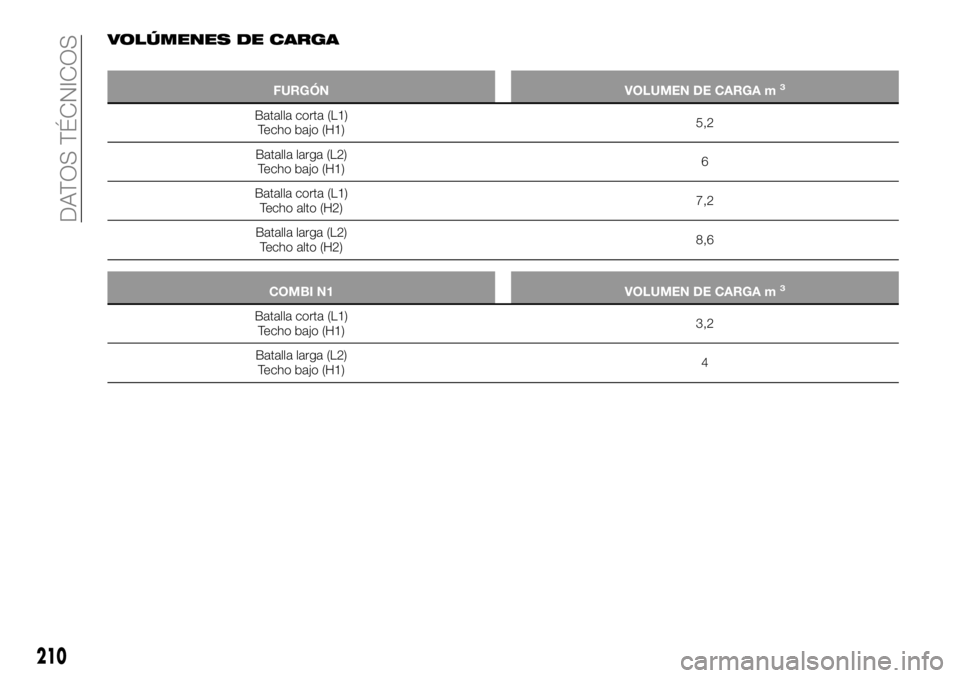

VOLÚMENES DE CARGA
FURGÓN VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)5,2
Batalla larga (L2)
Techo bajo (H1)6
Batalla corta (L1)
Techo alto (H2)7,2
Batalla larga (L2)
Techo alto (H2)8,6
COMBI N1 VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)3,2
Batalla larga (L2)
Techo bajo (H1)4
210
DATOS TÉCNICOS

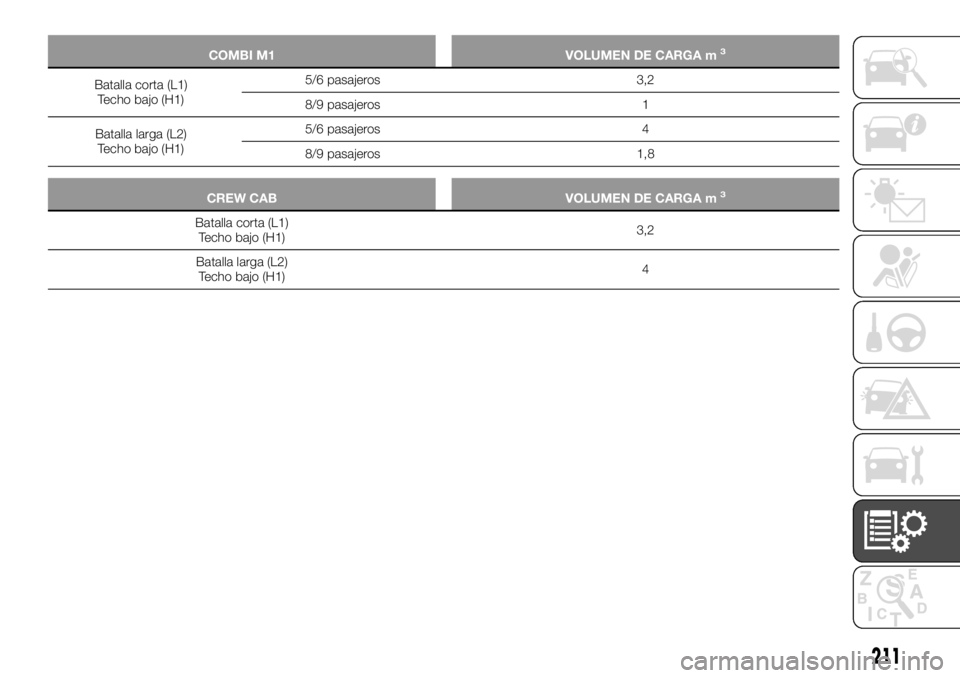

COMBI M1 VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)5/6 pasajeros 3,2
8/9 pasajeros 1
Batalla larga (L2)
Techo bajo (H1)5/6 pasajeros 4
8/9 pasajeros 1,8
CREW CAB VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)3,2
Batalla larga (L2)
Techo bajo (H1)4
211

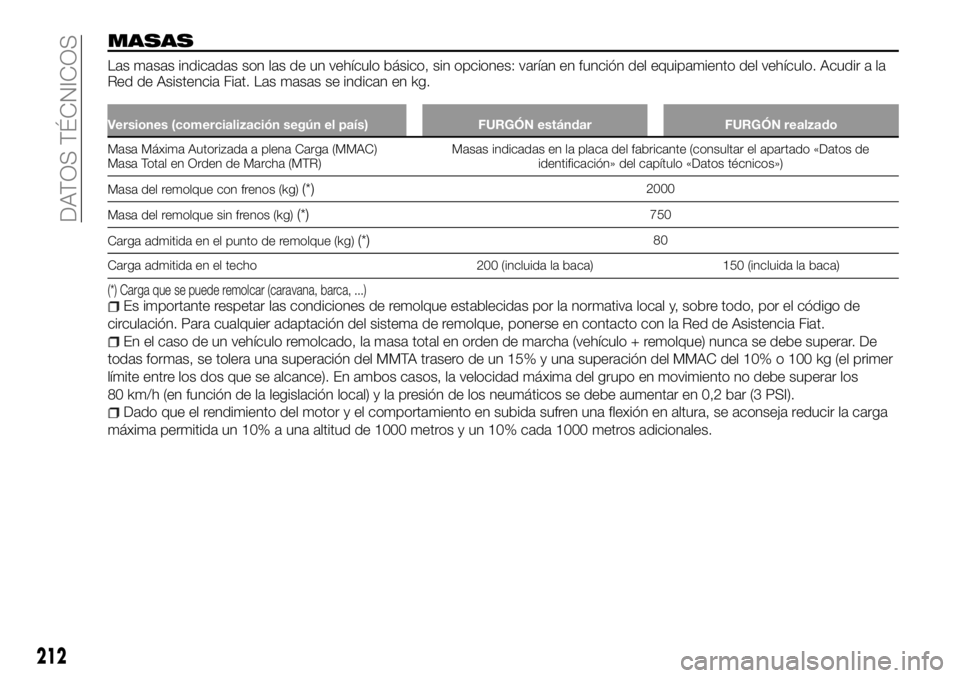

MASAS
Las masas indicadas son las de un vehículo básico, sin opciones: varían en función del equipamiento del vehículo. Acudir a la
Red de Asistencia Fiat. Las masas se indican en kg.
Versiones (comercialización según el país) FURGÓN estándar FURGÓN realzado
Masa Máxima Autorizada a plena Carga (MMAC)
Masa
Total en Orden de Marcha (MTR)Masas indicadas en la placa del fabricante (consultar el apartado «Datos de
identificación» del capítulo «Datos técnicos»)
Masa del remolque con frenos (kg)
(*)2000
Masa del remolque sin frenos (kg)
(*)750
Carga admitida en el punto de remolque (kg)
(*)80
Carga admitida en el techo 200 (incluida la baca) 150 (incluida la baca)
(*) Carga que se puede remolcar (caravana, barca, ...)Es importante respetar las condiciones de remolque establecidas por la normativa local y, sobre todo, por el código de
circulación. Para cualquier adaptación del sistema de remolque, ponerse en contacto con la Red de Asistencia Fiat.
En el caso de un vehículo remolcado, la masa total en orden de marcha (vehículo + remolque) nunca se debe superar. De
todas formas, se tolera una superación del MMTA trasero de un 15% y una superación del MMAC del 10% o 100 kg (el primer
límite entre los dos que se alcance). En ambos casos, la velocidad máxima del grupo en movimiento no debe superar los
80 km/h (en función de la legislación local) y la presión de los neumáticos se debe aumentar en 0,2 bar (3 PSI).
Dado que el rendimiento del motor y el comportamiento en subida sufren una flexión en altura, se aconseja reducir la carga
máxima permitida un 10% a una altitud de 1000 metros y un 10% cada 1000 metros adicionales.
212
DATOS TÉCNICOS

Versión Furgón
Batalla corta (L1) - Techo bajo (H1)
Motorización Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145 Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145
Capacidad 10 q 12 q
Peso
en condiciones de
marcha1726 1743 1726 1743
Capacidad útil máxima
(incluido el conductor)1074 1077 1224 1217
Peso máximo admitido
del vehículo2800 2820 2950 2960
VersiónFurgón
Batalla larga (L2) - Techo bajo (H1)
Motorización Multijet 95 – Ecojet 95 — Multijet 120 Ecojet 125 – Ecojet 145
Capacidad12
q
Peso en condiciones de marcha 1781 1797
Capacidad útil máxima (incluido el conductor) 1249 1243
Peso máximo admitido del vehículo 3030 3040
213

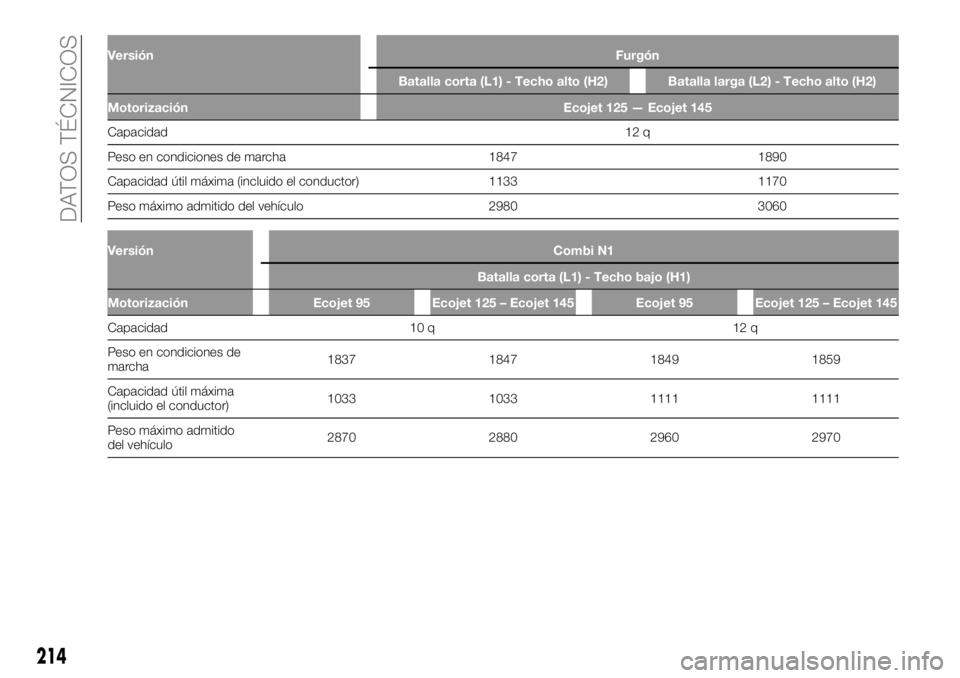

VersiónFurgón
Batalla corta (L1) - Techo alto (H2) Batalla larga (L2) - Techo alto (H2)
Motorización Ecojet 125 — Ecojet 145
Capacidad12
q
Peso en condiciones de marcha 1847 1890
Capacidad útil máxima (incluido el conductor) 1133 1170
Peso máximo admitido del vehículo 2980 3060
Versión Combi N1
Batalla corta (L1) - Techo bajo (H1)
Motorización Ecojet 95 Ecojet 125 – Ecojet 145 Ecojet 95 Ecojet 125 – Ecojet 145
Capacidad 10 q 12 q
Peso
en condiciones de
marcha1837 1847 1849 1859
Capacidad útil máxima
(incluido el conductor)1033 1033 1111 1111
Peso máximo admitido
del vehículo2870 2880 2960 2970
214
DATOS TÉCNICOS

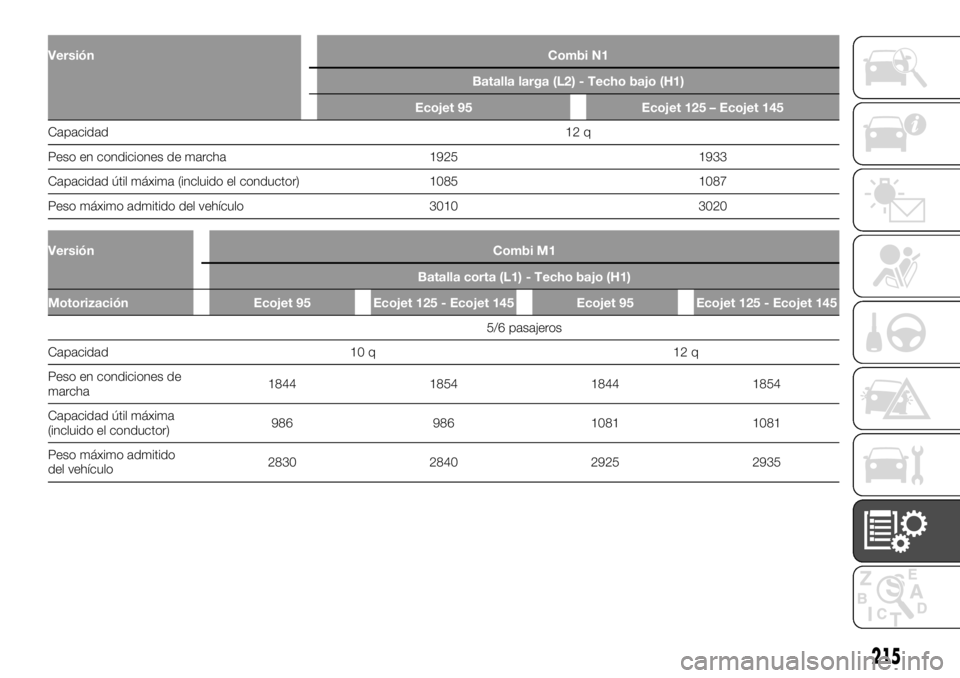

VersiónCombi N1
Batalla larga (L2) - Techo bajo (H1)
Ecojet 95 Ecojet 125 – Ecojet 145
Capacidad12
q
Peso en condiciones de marcha 1925 1933
Capacidad útil máxima (incluido el conductor) 1085 1087
Peso máximo admitido del vehículo 3010 3020
Versión Combi M1
Batalla corta (L1) - Techo bajo (H1)
Motorización Ecojet 95 Ecojet 125 - Ecojet 145 Ecojet 95 Ecojet 125 - Ecojet 145
5/6 pasajeros
Capacidad
10 q 12 q
Peso en condiciones de
marcha1844 1854 1844 1854
Capacidad útil máxima
(incluido el conductor)986 986 1081 1081
Peso máximo admitido
del vehículo2830 2840 2925 2935
215

Versión Combi M1
Batalla corta (L1) - Techo bajo (H1)
Motorización Ecojet 95 Ecojet 125 - Ecojet 145 Ecojet 95 Ecojet 125 - Ecojet 145
8/9 pasajeros
Capacidad
10 q 12 q
Peso en condiciones de
marcha1906 1916 1906 1916
Capacidad útil máxima
(incluido el conductor)924 924 1019 1019
Peso máximo admitido
del vehículo2830 2840 2925 2935
Versión Combi M1
Batalla larga (L2) - Techo bajo (H1)
Motorización Ecojet 95 Ecojet 125 - Ecojet 145 Ecojet 95 Ecojet 125 - Ecojet 145
5/6 pasajeros 8/9 pasajeros
Capacidad
12 q
Peso en condiciones de
marcha1914 1924 1977 1987
Capacidad útil máxima
(incluido el conductor)1096 1096 1033 1033
Peso máximo admitido
del vehículo3010 3020 3010 3020
216
DATOS TÉCNICOS

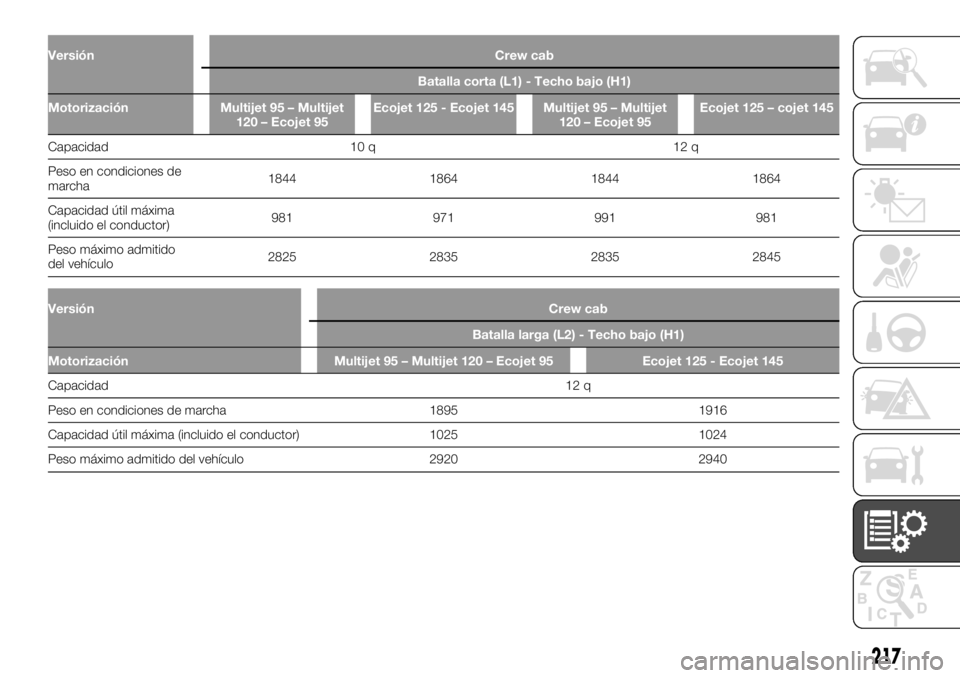

Versión Crew cab
Batalla corta (L1) - Techo bajo (H1)
Motorización Multijet 95 – Multijet
120 – Ecojet 95Ecojet 125 - Ecojet 145 Multijet 95 – Multijet
120 – Ecojet 95Ecojet 125 – cojet 145
Capacidad 10 q 12 q
Peso
en condiciones de
marcha1844 1864 1844 1864
Capacidad útil máxima
(incluido el conductor)981 971 991 981
Peso máximo admitido
del vehículo2825 2835 2835 2845
VersiónCrew cab
Batalla larga (L2) - Techo bajo (H1)
Motorización Multijet 95 – Multijet 120 – Ecojet 95 Ecojet 125 - Ecojet 145
Capacidad12
q
Peso en condiciones de marcha 1895 1916
Capacidad útil máxima (incluido el conductor) 1025 1024
Peso máximo admitido del vehículo 2920 2940
217

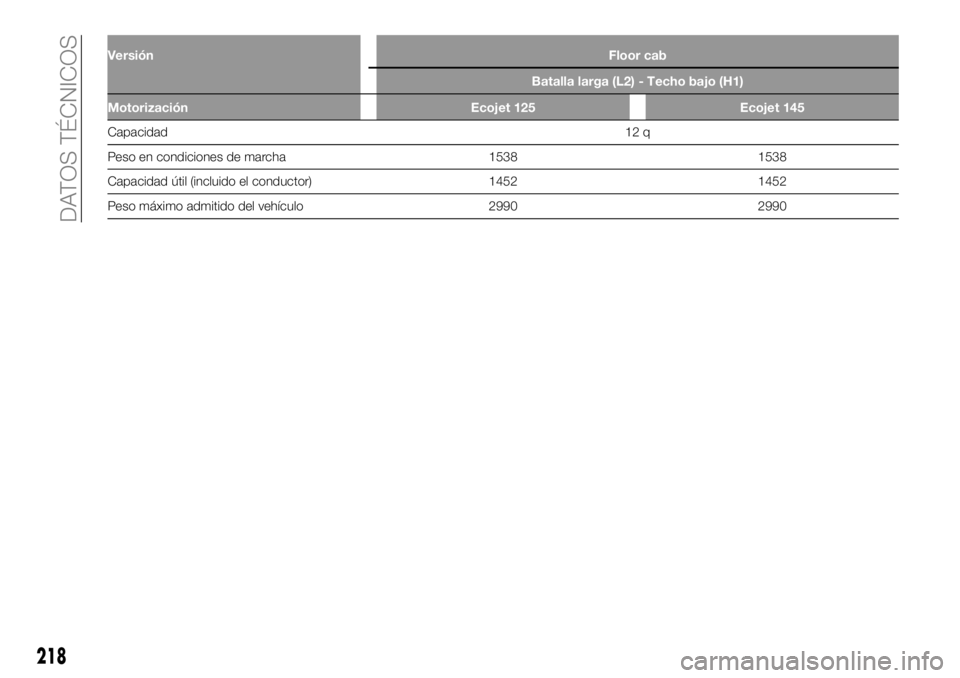

VersiónFloor cab
Batalla larga (L2) - Techo bajo (H1)
Motorización Ecojet 125 Ecojet 145
Capacidad12
q
Peso en condiciones de marcha 1538 1538
Capacidad útil (incluido el conductor) 1452 1452
Peso máximo admitido del vehículo 2990 2990
218
