FIAT TALENTO 2017 Manual de Empleo y Cuidado (in Spanish)

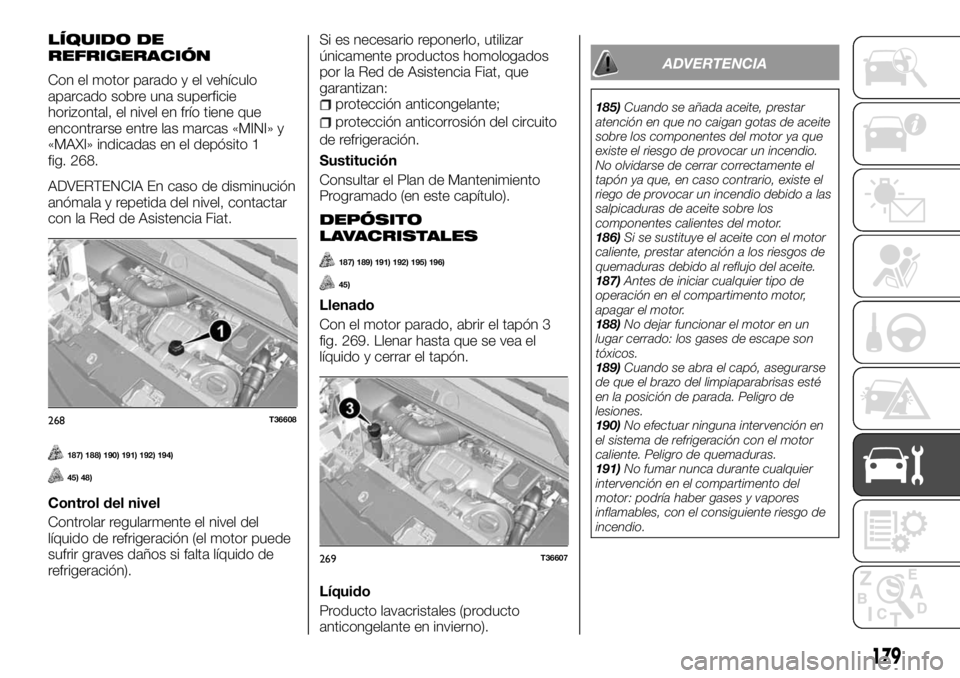

LÍQUIDO DE
REFRIGERACIÓN
Con el motor parado y el vehículo
aparcado sobre una superficie
horizontal, el nivel en frío tiene que
encontrarse entre las marcas «MINI» y
«MAXI» indicadas en el depósito 1
fig. 268.
ADVERTENCIA En caso de disminución
anómala y repetida del nivel, contactar
con la Red de Asistencia Fiat.
187) 188) 190) 191) 192) 194)
45) 48)
Control del nivel
Controlar regularmente el nivel del
líquido de refrigeración (el motor puede
sufrir graves daños si falta líquido de
refrigeración).Si es necesario reponerlo, utilizar
únicamente productos homologados
por la Red de Asistencia Fiat, que
garantizan:
protección anticongelante;
protección anticorrosión del circuito
de refrigeración.
Sustitución
Consultar el Plan de Mantenimiento
Programado (en este capítulo).
DEPÓSITO
LAVACRISTALES
187) 189) 191) 192) 195) 196)
45)
Llenado
Con el motor parado, abrir el tapón 3
fig. 269. Llenar hasta que se vea el
líquido y cerrar el tapón.
Líquido
Producto lavacristales (producto
anticongelante en invierno).
ADVERTENCIA
185)Cuando se añada aceite, prestar
atención en que no caigan gotas de aceite
sobre los componentes del motor ya que
existe el riesgo de provocar un incendio.
No olvidarse de cerrar correctamente el
tapón ya que, en caso contrario, existe el
riego de provocar un incendio debido a las
salpicaduras de aceite sobre los
componentes calientes del motor.
186)Si se sustituye el aceite con el motor
caliente, prestar atención a los riesgos de
quemaduras debido al reflujo del aceite.
187)Antes de iniciar cualquier tipo de
operación en el compartimento motor,
apagar el motor.
188)No dejar funcionar el motor en un
lugar cerrado: los gases de escape son
tóxicos.
189)Cuando se abra el capó, asegurarse
de que el brazo del limpiaparabrisas esté
en la posición de parada. Peligro de
lesiones.
190)No efectuar ninguna intervención en
el sistema de refrigeración con el motor
caliente. Peligro de quemaduras.
191)No fumar nunca durante cualquier
intervención en el compartimento del
motor: podría haber gases y vapores
inflamables, con el consiguiente riesgo de
incendio.
268T36608
269T36607
179

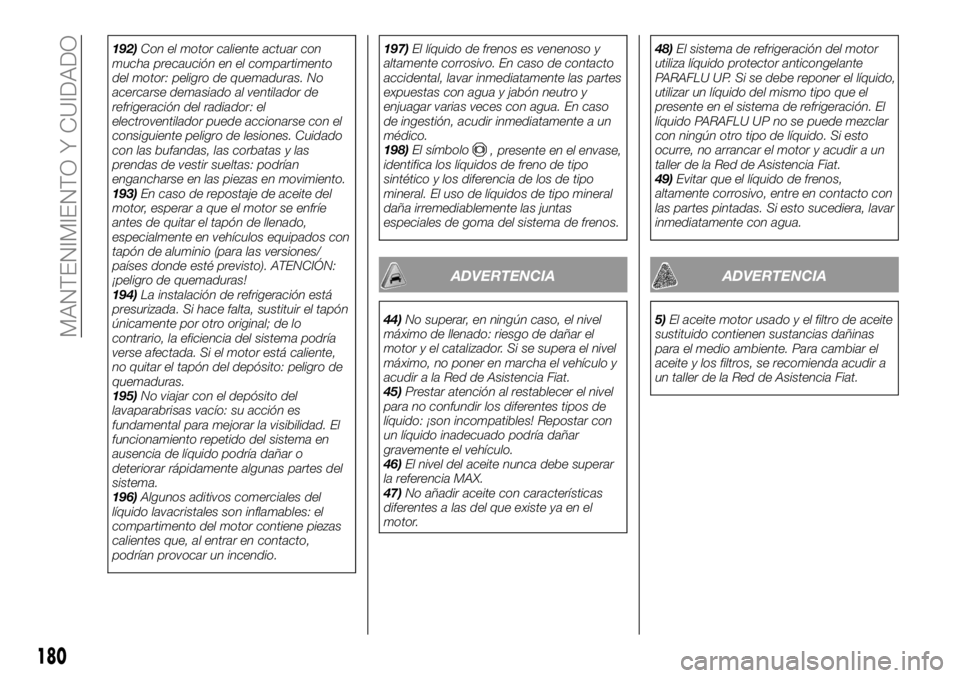

192)Con el motor caliente actuar con
mucha precaución en el compartimento
del motor: peligro de quemaduras. No
acercarse demasiado al ventilador de
refrigeración del radiador: el
electroventilador puede accionarse con el
consiguiente peligro de lesiones. Cuidado
con las bufandas, las corbatas y las
prendas de vestir sueltas: podrían
engancharse en las piezas en movimiento.
193)En caso de repostaje de aceite del
motor, esperar a que el motor se enfríe
antes de quitar el tapón de llenado,
especialmente en vehículos equipados con
tapón de aluminio (para las versiones/
países donde esté previsto). ATENCIÓN:
¡peligro de quemaduras!
194)La instalación de refrigeración está
presurizada. Si hace falta, sustituir el tapón
únicamente por otro original; de lo
contrario, la eficiencia del sistema podría
verse afectada. Si el motor está caliente,
no quitar el tapón del depósito: peligro de
quemaduras.
195)No viajar con el depósito del
lavaparabrisas vacío: su acción es
fundamental para mejorar la visibilidad. El
funcionamiento repetido del sistema en
ausencia de líquido podría dañar o
deteriorar rápidamente algunas partes del
sistema.
196)Algunos aditivos comerciales del
líquido lavacristales son inflamables: el
compartimento del motor contiene piezas
calientes que, al entrar en contacto,
podrían provocar un incendio.197)El líquido de frenos es venenoso y
altamente corrosivo. En caso de contacto
accidental, lavar inmediatamente las partes
expuestas con agua y jabón neutro y
enjuagar varias veces con agua. En caso
de ingestión, acudir inmediatamente a un
médico.
198)El símbolo
, presente en el envase,
identifica los líquidos de freno de tipo
sintético y los diferencia de los de tipo
mineral. El uso de líquidos de tipo mineral
daña irremediablemente las juntas
especiales de goma del sistema de frenos.
ADVERTENCIA
44)No superar, en ningún caso, el nivel
máximo de llenado: riesgo de dañar el
motor y el catalizador. Si se supera el nivel
máximo, no poner en marcha el vehículo y
acudir a la Red de Asistencia Fiat.
45)Prestar atención al restablecer el nivel
para no confundir los diferentes tipos de
líquido: ¡son incompatibles! Repostar con
un líquido inadecuado podría dañar
gravemente el vehículo.
46)El nivel del aceite nunca debe superar
la referencia MAX.
47)No añadir aceite con características
diferentes a las del que existe ya en el
motor.48)El sistema de refrigeración del motor
utiliza líquido protector anticongelante
PARAFLU UP. Si se debe reponer el líquido,
utilizar un líquido del mismo tipo que el
presente en el sistema de refrigeración. El
líquido PARAFLU UP no se puede mezclar
con ningún otro tipo de líquido. Si esto
ocurre, no arrancar el motor y acudir a un
taller de la Red de Asistencia Fiat.
49)Evitar que el líquido de frenos,
altamente corrosivo, entre en contacto con
las partes pintadas. Si esto sucediera, lavar
inmediatamente con agua.
ADVERTENCIA
5)El aceite motor usado y el filtro de aceite
sustituido contienen sustancias dañinas
para el medio ambiente. Para cambiar el
aceite y los filtros, se recomienda acudir a
un taller de la Red de Asistencia Fiat.
180
MANTENIMIENTO Y CUIDADO

FILTROS
La sustitución de los elementos
filtrantes (filtro de aire, filtro del
habitáculo, filtro de gasóleo, etc.) está
incluida en el Plan de Mantenimiento
Programado.
Sustitución
Consultar el Plan de Mantenimiento
Programado.
BATERÍA
Se encuentra bajo la tapa 1 fig. 270 y
no requiere mantenimiento. No se debe
abrir y no hay que añadirle líquido.
SUSTITUCIÓN DE LA
BATERÍA
199) 200) 201) 202) 203) 204)
50) 51) 52)
6)
Dada la dificultad de esta operación, se
recomienda acudir a la Red de
Asistencia Fiat.Etiqueta A fig. 271
Respetar las indicaciones presentes en
la batería:
2prohibición de llamas libres y de
fumar;
3protección obligatoria de los ojos;
4mantener fuera del alcance de los
niños;
5sustancias explosivas;
6este manual de empleo y cuidado;
7sustancias corrosivas.
ADVERTENCIA
199)Antes de iniciar cualquier tipo de
operación en el compartimento motor,
apagar el motor.
270T36628
271T28705
181

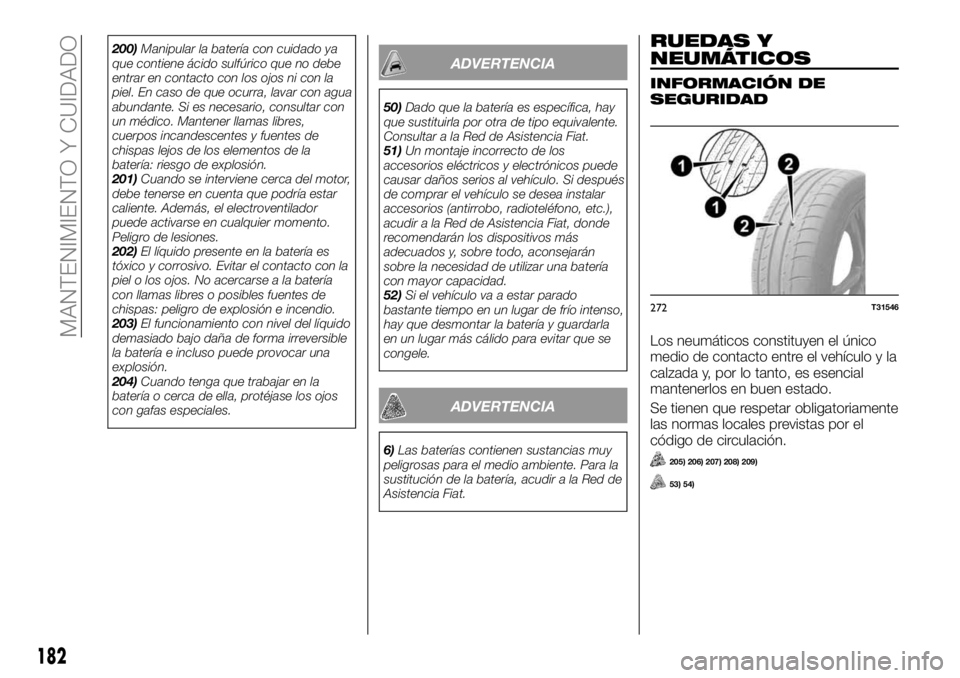

200)Manipular la batería con cuidado ya
que contiene ácido sulfúrico que no debe
entrar en contacto con los ojos ni con la
piel. En caso de que ocurra, lavar con agua
abundante. Si es necesario, consultar con
un médico. Mantener llamas libres,
cuerpos incandescentes y fuentes de
chispas lejos de los elementos de la
batería: riesgo de explosión.
201)Cuando se interviene cerca del motor,
debe tenerse en cuenta que podría estar
caliente. Además, el electroventilador
puede activarse en cualquier momento.
Peligro de lesiones.
202)El líquido presente en la batería es
tóxico y corrosivo. Evitar el contacto con la
piel o los ojos. No acercarse a la batería
con llamas libres o posibles fuentes de
chispas: peligro de explosión e incendio.
203)El funcionamiento con nivel del líquido
demasiado bajo daña de forma irreversible
la batería e incluso puede provocar una
explosión.
204)Cuando tenga que trabajar en la
batería o cerca de ella, protéjase los ojos
con gafas especiales.ADVERTENCIA
50)Dado que la batería es específica, hay
que sustituirla por otra de tipo equivalente.
Consultar a la Red de Asistencia Fiat.
51)Un montaje incorrecto de los
accesorios eléctricos y electrónicos puede
causar daños serios al vehículo. Si después
de comprar el vehículo se desea instalar
accesorios (antirrobo, radioteléfono, etc.),
acudir a la Red de Asistencia Fiat, donde
recomendarán los dispositivos más
adecuados y, sobre todo, aconsejarán
sobre la necesidad de utilizar una batería
con mayor capacidad.
52)Si el vehículo va a estar parado
bastante tiempo en un lugar de frío intenso,
hay que desmontar la batería y guardarla
en un lugar más cálido para evitar que se
congele.
ADVERTENCIA
6)Las baterías contienen sustancias muy
peligrosas para el medio ambiente. Para la
sustitución de la batería, acudir a la Red de
Asistencia Fiat.
RUEDAS Y
NEUMÁTICOS
INFORMACIÓN DE
SEGURIDAD
Los neumáticos constituyen el único
medio de contacto entre el vehículo y la
calzada y, por lo tanto, es esencial
mantenerlos en buen estado.
Se tienen que respetar obligatoriamente
las normas locales previstas por el
código de circulación.
205) 206) 207) 208) 209)
53) 54)
272T31546
182
MANTENIMIENTO Y CUIDADO

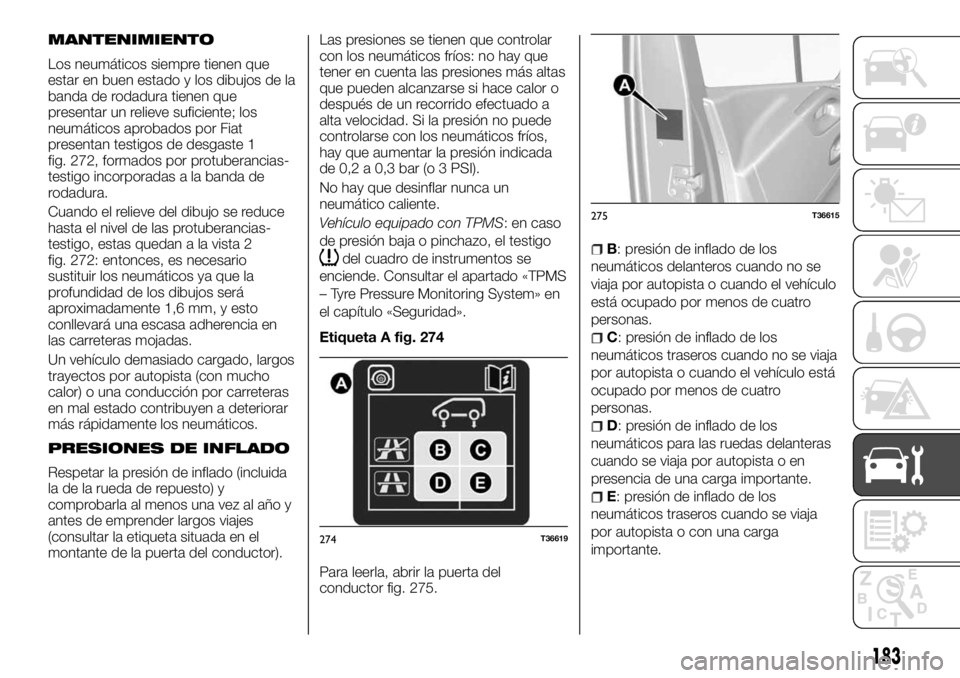

MANTENIMIENTO
Los neumáticos siempre tienen que
estar en buen estado y los dibujos de la
banda de rodadura tienen que
presentar un relieve suficiente; los
neumáticos aprobados por Fiat
presentan testigos de desgaste 1
fig. 272, formados por protuberancias-
testigo incorporadas a la banda de
rodadura.
Cuando el relieve del dibujo se reduce
hasta el nivel de las protuberancias-
testigo, estas quedan a la vista 2
fig. 272: entonces, es necesario
sustituir los neumáticos ya que la
profundidad de los dibujos será
aproximadamente 1,6 mm, y esto
conllevará una escasa adherencia en
las carreteras mojadas.
Un vehículo demasiado cargado, largos
trayectos por autopista (con mucho
calor) o una conducción por carreteras
en mal estado contribuyen a deteriorar
más rápidamente los neumáticos.
PRESIONES DE INFLADO
Respetar la presión de inflado (incluida
la de la rueda de repuesto) y
comprobarla al menos una vez al año y
antes de emprender largos viajes
(consultar la etiqueta situada en el
montante de la puerta del conductor).Las presiones se tienen que controlar
con los neumáticos fríos: no hay que
tener en cuenta las presiones más altas
que pueden alcanzarse si hace calor o
después de un recorrido efectuado a
alta velocidad. Si la presión no puede
controlarse con los neumáticos fríos,
hay que aumentar la presión indicada
de 0,2 a 0,3 bar (o 3 PSI).
No hay que desinflar nunca un
neumático caliente.
Vehículo equipado con TPMS: en caso
de presión baja o pinchazo, el testigo
del cuadro de instrumentos se
enciende. Consultar el apartado «TPMS
– Tyre Pressure Monitoring System» en
el capítulo «Seguridad».
Etiqueta A fig. 274
Para leerla, abrir la puerta del
conductor fig. 275.B: presión de inflado de los
neumáticos delanteros cuando no se
viaja por autopista o cuando el vehículo
está ocupado por menos de cuatro
personas.
C: presión de inflado de los
neumáticos traseros cuando no se viaja
por autopista o cuando el vehículo está
ocupado por menos de cuatro
personas.
D: presión de inflado de los
neumáticos para las ruedas delanteras
cuando se viaja por autopista o en
presencia de una carga importante.
E: presión de inflado de los
neumáticos traseros cuando se viaja
por autopista o con una carga
importante.
274T36619
275T36615
183

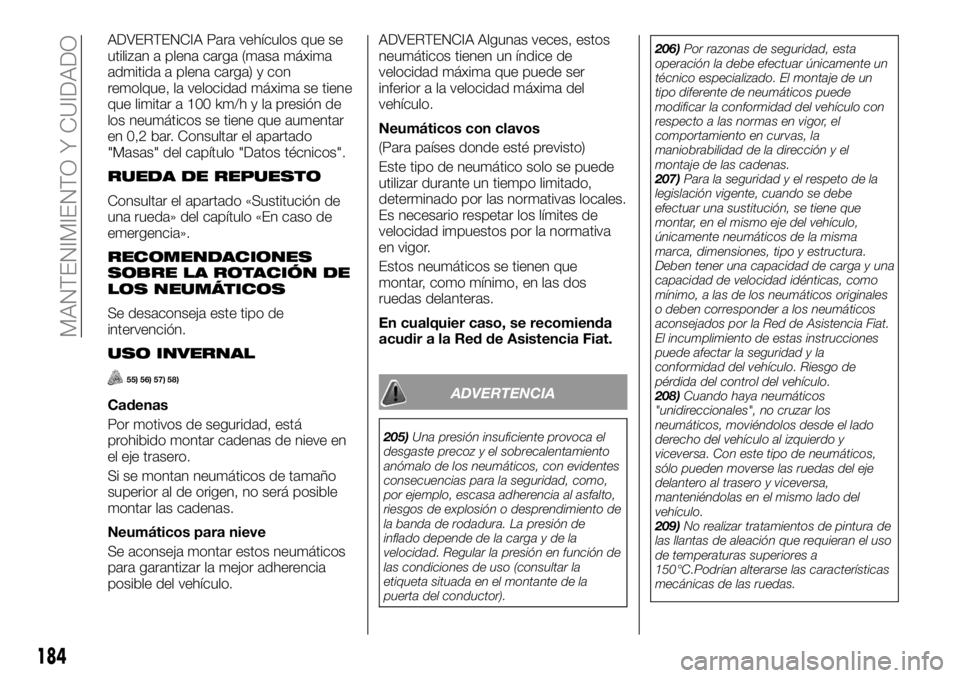

ADVERTENCIA Para vehículos que se
utilizan a plena carga (masa máxima
admitida a plena carga) y con
remolque, la velocidad máxima se tiene
que limitar a 100 km/h y la presión de
los neumáticos se tiene que aumentar
en 0,2 bar. Consultar el apartado
"Masas" del capítulo "Datos técnicos".
RUEDA DE REPUESTO
Consultar el apartado «Sustitución de
una rueda» del capítulo «En caso de
emergencia».
RECOMENDACIONES
SOBRE LA ROTACIÓN DE
LOS NEUMÁTICOS
Se desaconseja este tipo de
intervención.
USO INVERNAL
55) 56) 57) 58)
Cadenas
Por motivos de seguridad, está
prohibido montar cadenas de nieve en
el eje trasero.
Si se montan neumáticos de tamaño
superior al de origen, no será posible
montar las cadenas.
Neumáticos para nieve
Se aconseja montar estos neumáticos
para garantizar la mejor adherencia
posible del vehículo.ADVERTENCIA Algunas veces, estos
neumáticos tienen un índice de
velocidad máxima que puede ser
inferior a la velocidad máxima del
vehículo.
Neumáticos con clavos
(Para países donde esté previsto)
Este tipo de neumático solo se puede
utilizar durante un tiempo limitado,
determinado por las normativas locales.
Es necesario respetar los límites de
velocidad impuestos por la normativa
en vigor.
Estos neumáticos se tienen que
montar, como mínimo, en las dos
ruedas delanteras.
En cualquier caso, se recomienda
acudir a la Red de Asistencia Fiat.ADVERTENCIA
205)Una presión insuficiente provoca el
desgaste precoz y el sobrecalentamiento
anómalo de los neumáticos, con evidentes
consecuencias para la seguridad, como,
por ejemplo, escasa adherencia al asfalto,
riesgos de explosión o desprendimiento de
la banda de rodadura. La presión de
inflado depende de la carga y de la
velocidad. Regular la presión en función de
las condiciones de uso (consultar la
etiqueta situada en el montante de la
puerta del conductor).206)Por razonas de seguridad, esta
operación la debe efectuar únicamente un
técnico especializado. El montaje de un
tipo diferente de neumáticos puede
modificar la conformidad del vehículo con
respecto a las normas en vigor, el
comportamiento en curvas, la
maniobrabilidad de la dirección y el
montaje de las cadenas.
207)Para la seguridad y el respeto de la
legislación vigente, cuando se debe
efectuar una sustitución, se tiene que
montar, en el mismo eje del vehículo,
únicamente neumáticos de la misma
marca, dimensiones, tipo y estructura.
Deben tener una capacidad de carga y una
capacidad de velocidad idénticas, como
mínimo, a las de los neumáticos originales
o deben corresponder a los neumáticos
aconsejados por la Red de Asistencia Fiat.
El incumplimiento de estas instrucciones
puede afectar la seguridad y la
conformidad del vehículo. Riesgo de
pérdida del control del vehículo.
208)Cuando haya neumáticos
"unidireccionales", no cruzar los
neumáticos, moviéndolos desde el lado
derecho del vehículo al izquierdo y
viceversa. Con este tipo de neumáticos,
sólo pueden moverse las ruedas del eje
delantero al trasero y viceversa,
manteniéndolas en el mismo lado del
vehículo.
209)No realizar tratamientos de pintura de
las llantas de aleación que requieran el uso
de temperaturas superiores a
150°C.Podrían alterarse las características
mecánicas de las ruedas.
184
MANTENIMIENTO Y CUIDADO

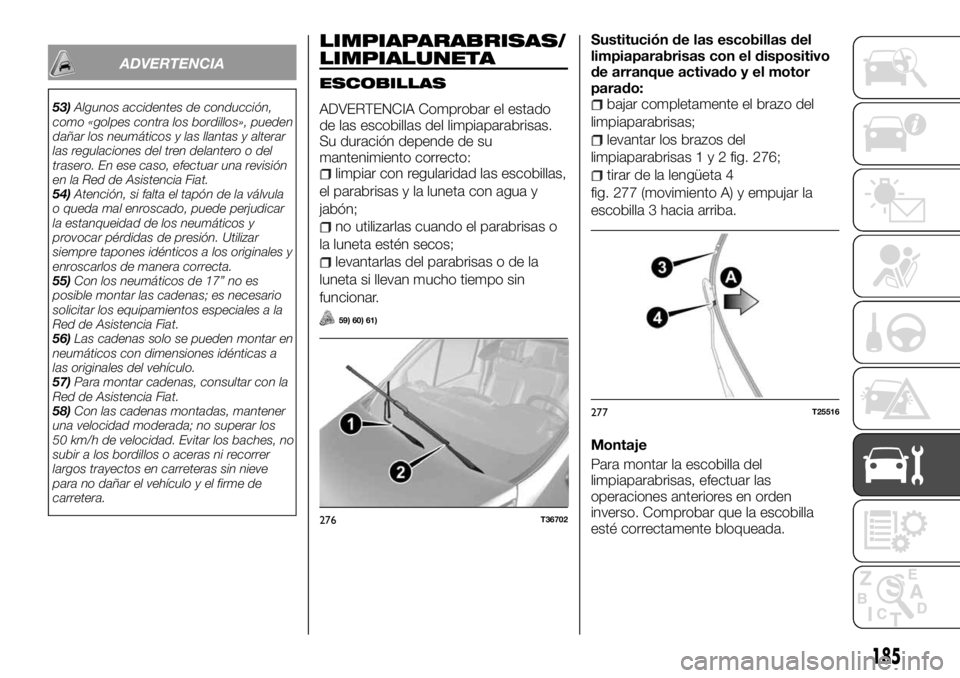

ADVERTENCIA
53)Algunos accidentes de conducción,
como «golpes contra los bordillos», pueden
dañar los neumáticos y las llantas y alterar
las regulaciones del tren delantero o del
trasero. En ese caso, efectuar una revisión
en la Red de Asistencia Fiat.
54)Atención, si falta el tapón de la válvula
o queda mal enroscado, puede perjudicar
la estanqueidad de los neumáticos y
provocar pérdidas de presión. Utilizar
siempre tapones idénticos a los originales y
enroscarlos de manera correcta.
55)Con los neumáticos de 17” no es
posible montar las cadenas; es necesario
solicitar los equipamientos especiales a la
Red de Asistencia Fiat.
56)Las cadenas solo se pueden montar en
neumáticos con dimensiones idénticas a
las originales del vehículo.
57)Para montar cadenas, consultar con la
Red de Asistencia Fiat.
58)Con las cadenas montadas, mantener
una velocidad moderada; no superar los
50 km/h de velocidad. Evitar los baches, no
subir a los bordillos o aceras ni recorrer
largos trayectos en carreteras sin nieve
para no dañar el vehículo y el firme de
carretera.
LIMPIAPARABRISAS/
LIMPIALUNETA
ESCOBILLAS
ADVERTENCIA Comprobar el estado
de las escobillas del limpiaparabrisas.
Su duración depende de su
mantenimiento correcto:
limpiar con regularidad las escobillas,
el parabrisas y la luneta con agua y
jabón;
no utilizarlas cuando el parabrisas o
la luneta estén secos;
levantarlas del parabrisas o de la
luneta si llevan mucho tiempo sin
funcionar.
59) 60) 61)
Sustitución de las escobillas del
limpiaparabrisas con el dispositivo
de arranque activado y el motor
parado:
bajar completamente el brazo del
limpiaparabrisas;
levantar los brazos del
limpiaparabrisas1y2fig. 276;
tirar de la lengüeta 4
fig. 277 (movimiento A) y empujar la
escobilla 3 hacia arriba.
Montaje
Para montar la escobilla del
limpiaparabrisas, efectuar las
operaciones anteriores en orden
inverso. Comprobar que la escobilla
esté correctamente bloqueada.
276T36702
277T25516
185

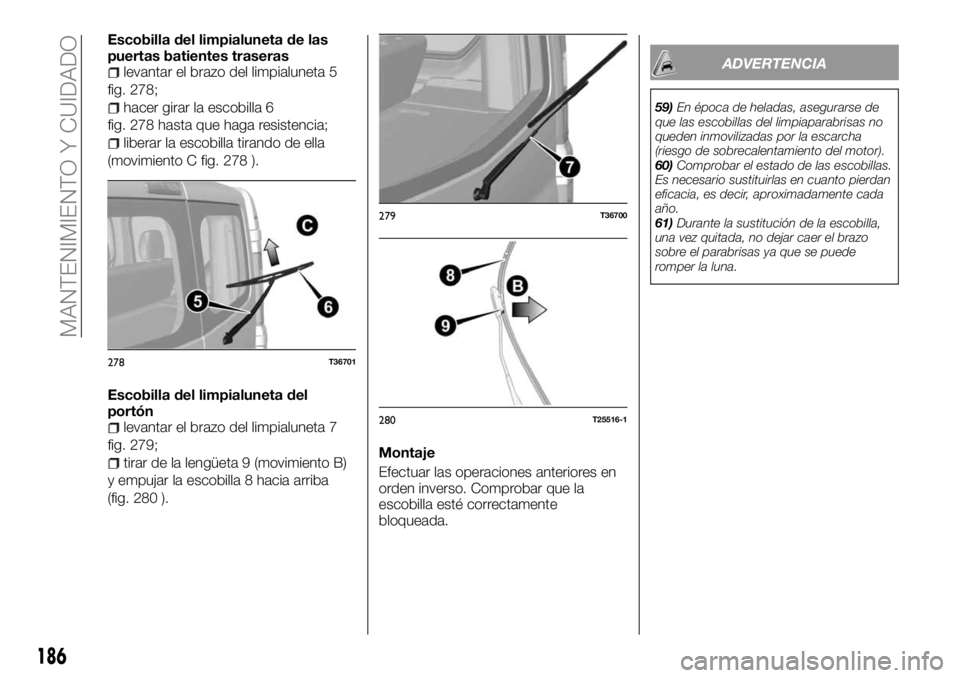

Escobilla del limpialuneta de las
puertas batientes traseras
levantar el brazo del limpialuneta 5
fig. 278;
hacer girar la escobilla 6
fig. 278 hasta que haga resistencia;
liberar la escobilla tirando de ella
(movimiento C fig. 278 ).
Escobilla del limpialuneta del
portón
levantar el brazo del limpialuneta 7
fig. 279;
tirar de la lengüeta 9 (movimiento B)
y empujar la escobilla 8 hacia arriba
(fig. 280 ).Montaje
Efectuar las operaciones anteriores en
orden inverso. Comprobar que la
escobilla esté correctamente
bloqueada.
ADVERTENCIA
59)En época de heladas, asegurarse de
que las escobillas del limpiaparabrisas no
queden inmovilizadas por la escarcha
(riesgo de sobrecalentamiento del motor).
60)Comprobar el estado de las escobillas.
Es necesario sustituirlas en cuanto pierdan
eficacia, es decir, aproximadamente cada
año.
61)Durante la sustitución de la escobilla,
una vez quitada, no dejar caer el brazo
sobre el parabrisas ya que se puede
romper la luna.
278T36701
279T36700
280T25516-1
186
MANTENIMIENTO Y CUIDADO

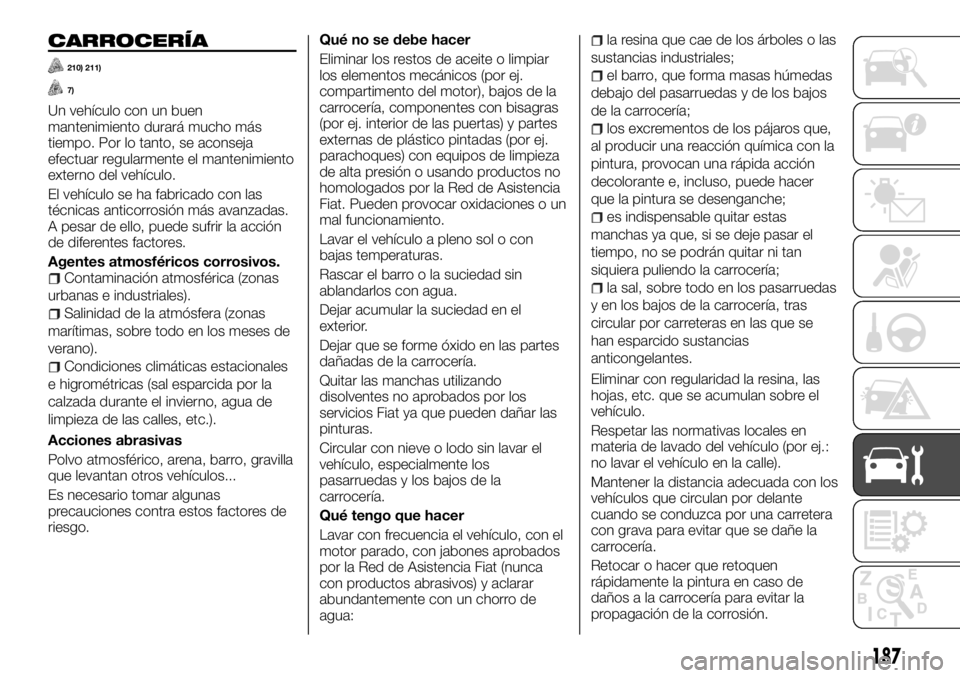

CARROCERÍA
210) 211)
7)
Un vehículo con un buen
mantenimiento durará mucho más
tiempo. Por lo tanto, se aconseja
efectuar regularmente el mantenimiento
externo del vehículo.
El vehículo se ha fabricado con las
técnicas anticorrosión más avanzadas.
A pesar de ello, puede sufrir la acción
de diferentes factores.
Agentes atmosféricos corrosivos.
Contaminación atmosférica (zonas
urbanas e industriales).
Salinidad de la atmósfera (zonas
marítimas, sobre todo en los meses de
verano).
Condiciones climáticas estacionales
e higrométricas (sal esparcida por la
calzada durante el invierno, agua de
limpieza de las calles, etc.).
Acciones abrasivas
Polvo atmosférico, arena, barro, gravilla
que levantan otros vehículos...
Es necesario tomar algunas
precauciones contra estos factores de
riesgo.Qué no se debe hacer
Eliminar los restos de aceite o limpiar
los elementos mecánicos (por ej.
compartimento del motor), bajos de la
carrocería, componentes con bisagras
(por ej. interior de las puertas) y partes
externas de plástico pintadas (por ej.
parachoques) con equipos de limpieza
de alta presión o usando productos no
homologados por la Red de Asistencia
Fiat. Pueden provocar oxidaciones o un
mal funcionamiento.
Lavar el vehículo a pleno sol o con
bajas temperaturas.
Rascar el barro o la suciedad sin
ablandarlos con agua.
Dejar acumular la suciedad en el
exterior.
Dejar que se forme óxido en las partes
dañadas de la carrocería.
Quitar las manchas utilizando
disolventes no aprobados por los
servicios Fiat ya que pueden dañar las
pinturas.
Circular con nieve o lodo sin lavar el
vehículo, especialmente los
pasarruedas y los bajos de la
carrocería.
Qué tengo que hacer
Lavar con frecuencia el vehículo, con el
motor parado, con jabones aprobados
por la Red de Asistencia Fiat (nunca
con productos abrasivos) y aclarar
abundantemente con un chorro de
agua:
la resina que cae de los árboles o las
sustancias industriales;
el barro, que forma masas húmedas
debajo del pasarruedas y de los bajos
de la carrocería;
los excrementos de los pájaros que,
al producir una reacción química con la
pintura, provocan una rápida acción
decolorante e, incluso, puede hacer
que la pintura se desenganche;
es indispensable quitar estas
manchas ya que, si se deje pasar el
tiempo, no se podrán quitar ni tan
siquiera puliendo la carrocería;
la sal, sobre todo en los pasarruedas
y en los bajos de la carrocería, tras
circular por carreteras en las que se
han esparcido sustancias
anticongelantes.
Eliminar con regularidad la resina, las
hojas, etc. que se acumulan sobre el
vehículo.
Respetar las normativas locales en
materia de lavado del vehículo (por ej.:
no lavar el vehículo en la calle).
Mantener la distancia adecuada con los
vehículos que circulan por delante
cuando se conduzca por una carretera
con grava para evitar que se dañe la
carrocería.
Retocar o hacer que retoquen
rápidamente la pintura en caso de
daños a la carrocería para evitar la
propagación de la corrosión.
187

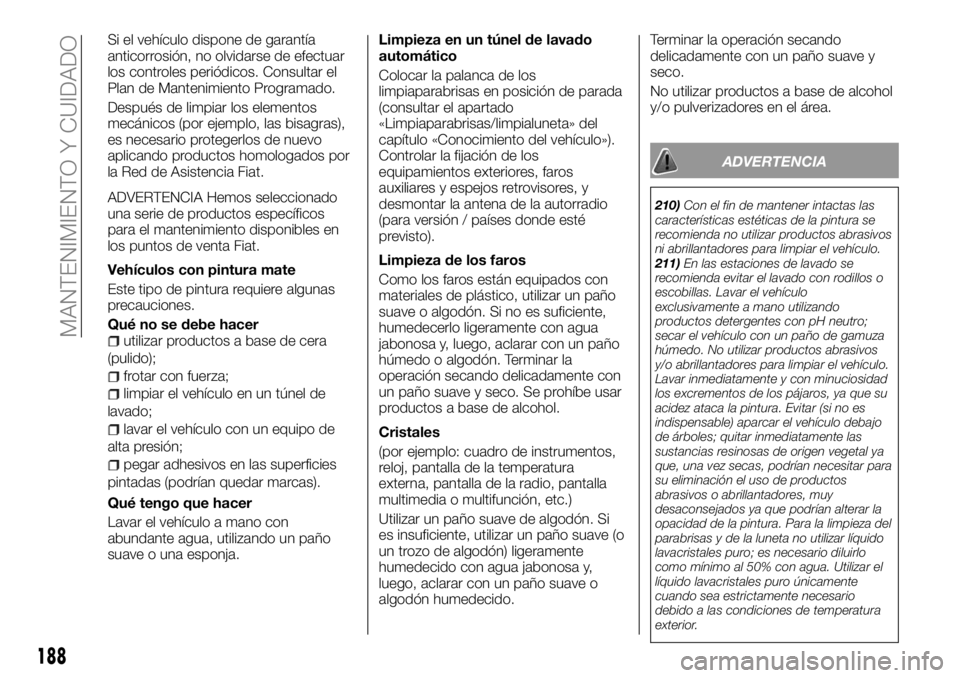

Si el vehículo dispone de garantía
anticorrosión, no olvidarse de efectuar
los controles periódicos. Consultar el
Plan de Mantenimiento Programado.
Después de limpiar los elementos
mecánicos (por ejemplo, las bisagras),
es necesario protegerlos de nuevo
aplicando productos homologados por
la Red de Asistencia Fiat.
ADVERTENCIA Hemos seleccionado
una serie de productos específicos
para el mantenimiento disponibles en
los puntos de venta Fiat.
Vehículos con pintura mate
Este tipo de pintura requiere algunas
precauciones.
Qué no se debe hacer
utilizar productos a base de cera
(pulido);
frotar con fuerza;
limpiar el vehículo en un túnel de
lavado;
lavar el vehículo con un equipo de
alta presión;
pegar adhesivos en las superficies
pintadas (podrían quedar marcas).
Qué tengo que hacer
Lavar el vehículo a mano con
abundante agua, utilizando un paño
suave o una esponja.Limpieza en un túnel de lavado
automático
Colocar la palanca de los
limpiaparabrisas en posición de parada
(consultar el apartado
«Limpiaparabrisas/limpialuneta» del
capítulo «Conocimiento del vehículo»).
Controlar la fijación de los
equipamientos exteriores, faros
auxiliares y espejos retrovisores, y
desmontar la antena de la autorradio
(para versión / países donde esté
previsto).
Limpieza de los faros
Como los faros están equipados con
materiales de plástico, utilizar un paño
suave o algodón. Si no es suficiente,
humedecerlo ligeramente con agua
jabonosa y, luego, aclarar con un paño
húmedo o algodón. Terminar la
operación secando delicadamente con
un paño suave y seco. Se prohíbe usar
productos a base de alcohol.
Cristales
(por ejemplo: cuadro de instrumentos,
reloj, pantalla de la temperatura
externa, pantalla de la radio, pantalla
multimedia o multifunción, etc.)
Utilizar un paño suave de algodón. Si
es insuficiente, utilizar un paño suave (o
un trozo de algodón) ligeramente
humedecido con agua jabonosa y,
luego, aclarar con un paño suave o
algodón humedecido.Terminar la operación secando
delicadamente con un paño suave y
seco.
No utilizar productos a base de alcohol
y/o pulverizadores en el área.
ADVERTENCIA
210)Con el fin de mantener intactas las
características estéticas de la pintura se
recomienda no utilizar productos abrasivos
ni abrillantadores para limpiar el vehículo.
211)En las estaciones de lavado se
recomienda evitar el lavado con rodillos o
escobillas. Lavar el vehículo
exclusivamente a mano utilizando
productos detergentes con pH neutro;
secar el vehículo con un paño de gamuza
húmedo. No utilizar productos abrasivos
y/o abrillantadores para limpiar el vehículo.
Lavar inmediatamente y con minuciosidad
los excrementos de los pájaros, ya que su
acidez ataca la pintura. Evitar (si no es
indispensable) aparcar el vehículo debajo
de árboles; quitar inmediatamente las
sustancias resinosas de origen vegetal ya
que, una vez secas, podrían necesitar para
su eliminación el uso de productos
abrasivos o abrillantadores, muy
desaconsejados ya que podrían alterar la
opacidad de la pintura. Para la limpieza del
parabrisas y de la luneta no utilizar líquido
lavacristales puro; es necesario diluirlo
como mínimo al 50% con agua. Utilizar el
líquido lavacristales puro únicamente
cuando sea estrictamente necesario
debido a las condiciones de temperatura
exterior.
188
MANTENIMIENTO Y CUIDADO
