Vozidla s dalšími úpravami a bez nich. Rozměry v milimetrech
COMBI N1Krátký rozvor (L1) Dlouhý rozvor (L2)
Nízká střecha (H1)
5 - 6 cestujících
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
189

Vozidla s dalšími úpravami a bez nich. Rozměry v milimetrech
COMBI M1Krátký rozvor (L1) Dlouhý rozvor (L2)
Nízká střecha (H1) Nízká střecha (H1)
5 - 6 cestujících8 - 9 cestujících5 - 6 cestujících8 - 9 cestujících
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
190
TECHNICKÉ ÚDAJE

Verze Crew cab
288T36723
191

Vozidla s dalšími úpravami a bez nich. Rozměry v milimetrech
CREW CABKrátký rozvor (L1) Dlouhý rozvor (L2)
Nízká střecha (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914 / 2023 2314 / 2423
192
TECHNICKÉ ÚDAJE

Verze Floor cab
289T36724
193

Vozidla s dalšími úpravami a bez nich. Rozměry v milimetrech
FLOOR CABDlouhý rozvor (L2)
Nízká střecha (H1)
A 3498
B
(kromě výbavy) 5248
C 933
D (vyjma výbavy) 817
G 2150
H (vyjma výbavy) 1953
J 552
ROZMĚRY S VÝBAVOU
Celková délka (s výbavou) 5648
Délka nákladu (s výbavou) 3100
Maximální délka (s výbavou) 2150
Celková výška (s výbavou) 2700
Zadní převis (s výbavou) 1217
194
TECHNICKÉ ÚDAJE

LOŽNÉ OBJEMY
SKŘÍŇOVÁ DODÁVKA LOŽNÝ OBJEM m3
Krátký rozvor (L1)
Nízká střecha (H1)5,2
Dlouhý rozvor (L2)
Nízká střecha (H1)6
Krátký rozvor (L1)
Vysoká střecha (H2)7,2
Dlouhý rozvor (L2)
Vysoká střecha (H2)8,6
COMBI N1 LOŽNÝ OBJEM m3
Krátký rozvor (L1)
Nízká střecha (H1)3,2
Dlouhý rozvor (L2)
Nízká střecha (H1)4
195

COMBI M1 LOŽNÝ OBJEM m3
Krátký rozvor (L1)
Nízká střecha (H1)5 - 6 cestujících 3,2
8 - 9 cestujících 1
Dlouhý rozvor (L2)
Nízká střecha (H1)5 - 6 cestujících 4
8 - 9 cestujících 1,8
CREW CAB LOŽNÝ OBJEM m3
Krátký rozvor (L1)
Nízká střecha (H1)3,2
Dlouhý rozvor (L2)
Nízká střecha (H1)4
196
TECHNICKÉ ÚDAJE

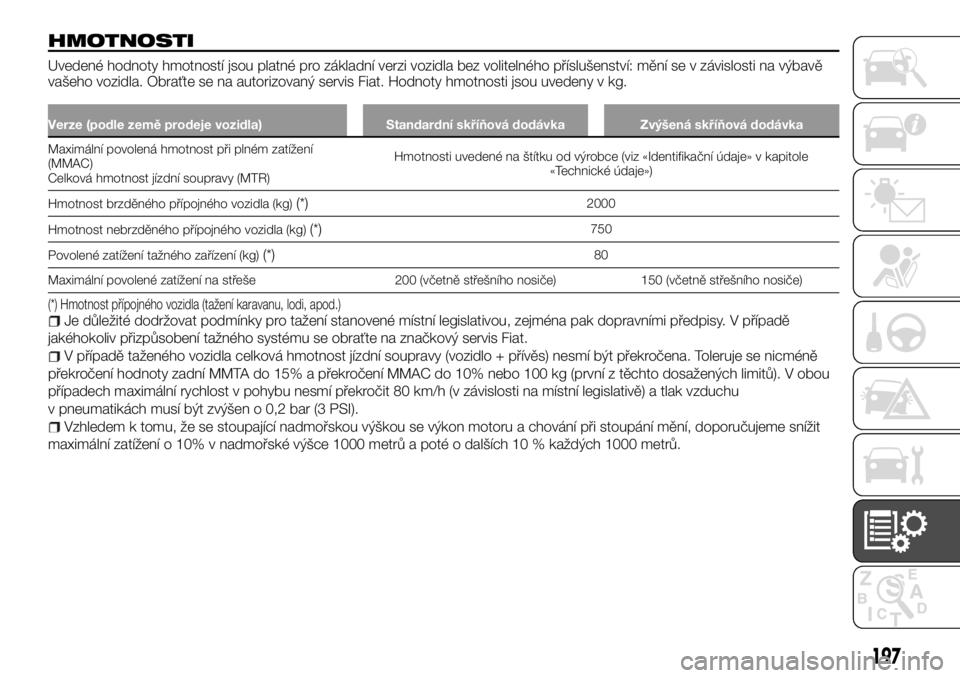

HMOTNOSTI
Uvedené hodnoty hmotností jsou platné pro základní verzi vozidla bez volitelného příslušenství: mění se v závislosti na výbavě
vašeho vozidla. Obraťte se na autorizovaný servis Fiat. Hodnoty hmotnosti jsou uvedeny v kg.
Verze (podle země prodeje vozidla) Standardní skříňová dodávka Zvýšená skříňová dodávka
Maximální povolená hmotnost při plném zatížení
(MMAC)
Celková
hmotnost jízdní soupravy (MTR)Hmotnosti uvedené na štítku od výrobce (viz «Identifikační údaje» v kapitole
«Technické údaje»)
Hmotnost brzděného přípojného vozidla (kg)
(*)2000
Hmotnost nebrzděného přípojného vozidla (kg)
(*)750
Povolené zatížení tažného zařízení (kg)
(*)80
Maximální povolené zatížení na střeše 200 (včetně střešního nosiče) 150 (včetně střešního nosiče)
(*) Hmotnost přípojného vozidla (tažení karavanu, lodi, apod.)Je důležité dodržovat podmínky pro tažení stanovené místní legislativou, zejména pak dopravními předpisy. V případě
jakéhokoliv přizpůsobení tažného systému se obraťte na značkový servis Fiat.
V případě taženého vozidla celková hmotnost jízdní soupravy (vozidlo + přívěs) nesmí být překročena. Toleruje se nicméně
překročení hodnoty zadní MMTA do 15% a překročení MMAC do 10% nebo 100 kg (první z těchto dosažených limitů). V obou
případech maximální rychlost v pohybu nesmí překročit 80 km/h (v závislosti na místní legislativě) a tlak vzduchu
v pneumatikách musí být zvýšen o 0,2 bar (3 PSI).
Vzhledem k tomu, že se stoupající nadmořskou výškou se výkon motoru a chování při stoupání mění, doporučujeme snížit
maximální zatížení o 10% v nadmořské výšce 1000 metrů a poté o dalších 10 % každých 1000 metrů.
197

Verze Skříňová dodávka
Krátký rozvor (L1) – Nízká střecha (H1)
Motorizace Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145 Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145
Nosnost 10 q 12 q
Pr
ovozní hmotnost vozidla 1726 1743 1726 1743
Nejvyšší užitečné zatížení
(včetně řidiče)1074 1077 1224 1217
Nejvyšší povolená
hmotnost vozidla2800 2820 2950 2960
VerzeSkříňová dodávka
Dlouhý rozvor (L2) – Nízká střecha (H1)
Motorizace Multijet 95 – Ecojet 95 — Multijet 120 Ecojet 125 – Ecojet 145
Nosnost12
q
Provozní hmotnost vozidla 1781 1797
Nejvyšší užitečné zatížení (včetně řidiče) 1249 1243
Nejvyšší povolená hmotnost vozidla 3030 3040
198
