FIAT TALENTO 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

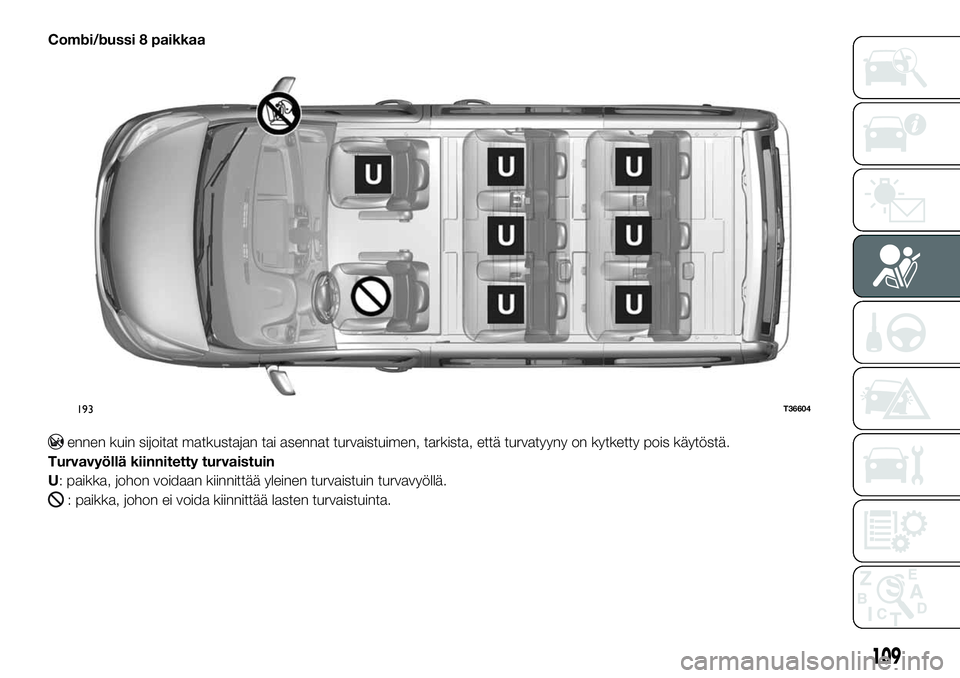

Combi/bussi 8 paikkaa
ennen kuin sijoitat matkustajan tai asennat turvaistuimen, tarkista, että turvatyyny on kytketty pois käytöstä.
Turvavyöllä kiinnitetty turvaistuin
U: paikka, johon voidaan kiinnittää yleinen turvaistuin turvavyöllä.
: paikka, johon ei voida kiinnittää lasten turvaistuinta.
193T36604
109

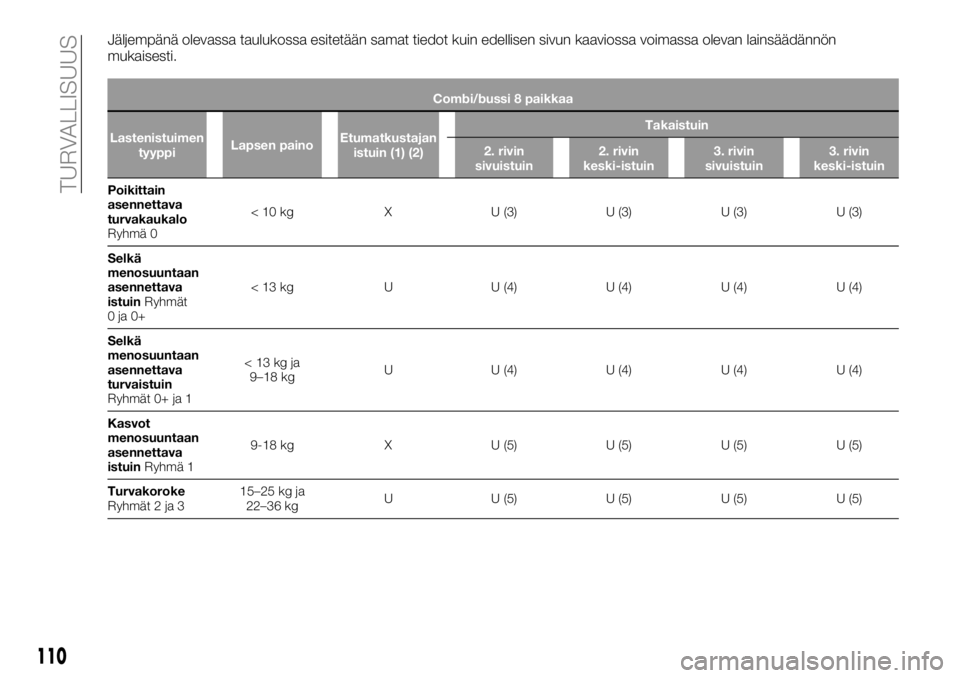

Jäljempänä olevassa taulukossa esitetään samat tiedot kuin edellisen sivun kaaviossa voimassa olevan lainsäädännön
mukaisesti.
Combi/bussi 8 paikkaa
Lastenistuimen
tyyppiLapsen painoEtumatkustajan
istuin (1) (2)Takaistuin
2. rivin
sivuistuin2. rivin
keski-istuin3. rivin
sivuistuin3. rivin
keski-istuin
Poikittain
asennettava
turvakaukalo
Ryhmä 0< 10 kg X U (3) U (3) U (3) U (3)
Selkä
menosuuntaan
asennettava
istuinRyhmät
0ja0+< 13 kg U U (4) U (4) U (4) U (4)
Selkä
menosuuntaan
asennettava
turvaistuin
Ryhmät 0+ ja 1<13kgja
9–18 kgU U (4) U (4) U (4) U (4)
Kasvot
menosuuntaan
asennettava
istuinRyhmä 19-18 kg X U (5) U (5) U (5) U (5)
Turvakoroke
Ryhmät 2 ja 315–25 kg ja
22–36 kgU U (5) U (5) U (5) U (5)
110
TURVALLISUUS

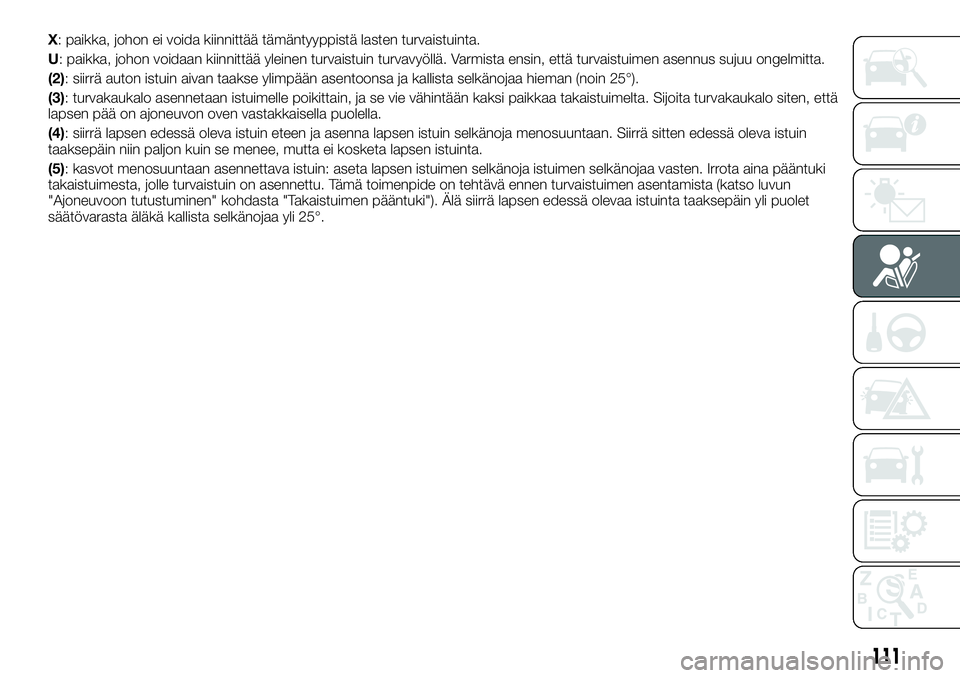

X: paikka, johon ei voida kiinnittää tämäntyyppistä lasten turvaistuinta.
U: paikka, johon voidaan kiinnittää yleinen turvaistuin turvavyöllä. Varmista ensin, että turvaistuimen asennus sujuu ongelmitta.
(2): siirrä auton istuin aivan taakse ylimpään asentoonsa ja kallista selkänojaa hieman (noin 25°).
(3): turvakaukalo asennetaan istuimelle poikittain, ja se vie vähintään kaksi paikkaa takaistuimelta. Sijoita turvakaukalo siten, että
lapsen pää on ajoneuvon oven vastakkaisella puolella.
(4): siirrä lapsen edessä oleva istuin eteen ja asenna lapsen istuin selkänoja menosuuntaan. Siirrä sitten edessä oleva istuin
taaksepäin niin paljon kuin se menee, mutta ei kosketa lapsen istuinta.
(5): kasvot menosuuntaan asennettava istuin: aseta lapsen istuimen selkänoja istuimen selkänojaa vasten. Irrota aina pääntuki
takaistuimesta, jolle turvaistuin on asennettu. Tämä toimenpide on tehtävä ennen turvaistuimen asentamista (katso luvun
"Ajoneuvoon tutustuminen" kohdasta "Takaistuimen pääntuki"). Älä siirrä lapsen edessä olevaa istuinta taaksepäin yli puolet
säätövarasta äläkä kallista selkänojaa yli 25°.
111

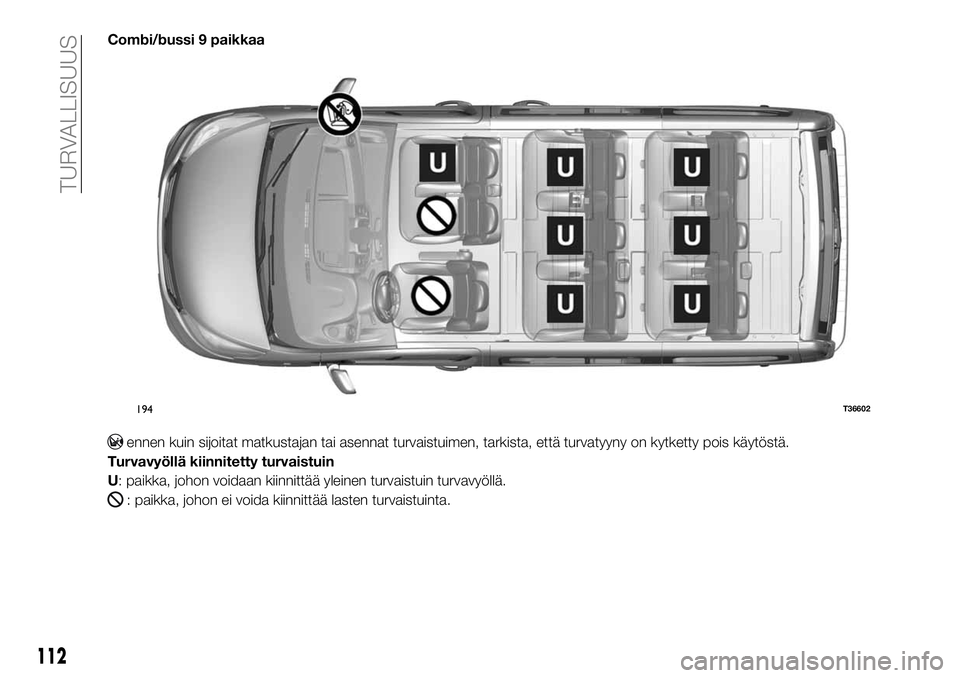

Combi/bussi 9 paikkaa
ennen kuin sijoitat matkustajan tai asennat turvaistuimen, tarkista, että turvatyyny on kytketty pois käytöstä.
Turvavyöllä kiinnitetty turvaistuin
U: paikka, johon voidaan kiinnittää yleinen turvaistuin turvavyöllä.
: paikka, johon ei voida kiinnittää lasten turvaistuinta.
194T36602
112
TURVALLISUUS

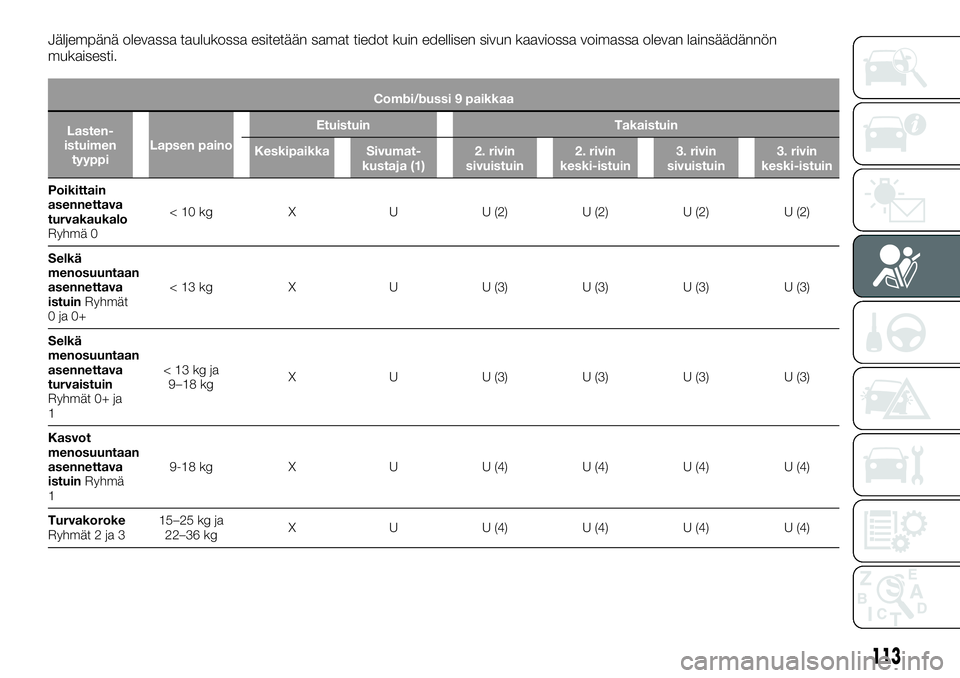

Jäljempänä olevassa taulukossa esitetään samat tiedot kuin edellisen sivun kaaviossa voimassa olevan lainsäädännön
mukaisesti.
Combi/bussi 9 paikkaa
Lasten-
istuimen
tyyppiLapsen painoEtuistuin Takaistuin
Keskipaikka Sivumat-
kustaja (1)2. rivin
sivuistuin2. rivin
keski-istuin3. rivin
sivuistuin3. rivin
keski-istuin
Poikittain
asennettava
turvakaukalo
Ryhmä 0< 10 kg X U U (2) U (2) U (2) U (2)
Selkä
menosuuntaan
asennettava
istuinRyhmät
0ja0+< 13 kg X U U (3) U (3) U (3) U (3)
Selkä
menosuuntaan
asennettava
turvaistuin
Ryhmät 0+ ja
1<13kgja
9–18 kgX U U (3) U (3) U (3) U (3)
Kasvot
menosuuntaan
asennettava
istuinRyhmä
19-18 kg X U U (4) U (4) U (4) U (4)
Turvakoroke
Ryhmät 2 ja 315–25 kg ja
22–36 kgX U U (4) U (4) U (4) U (4)
113

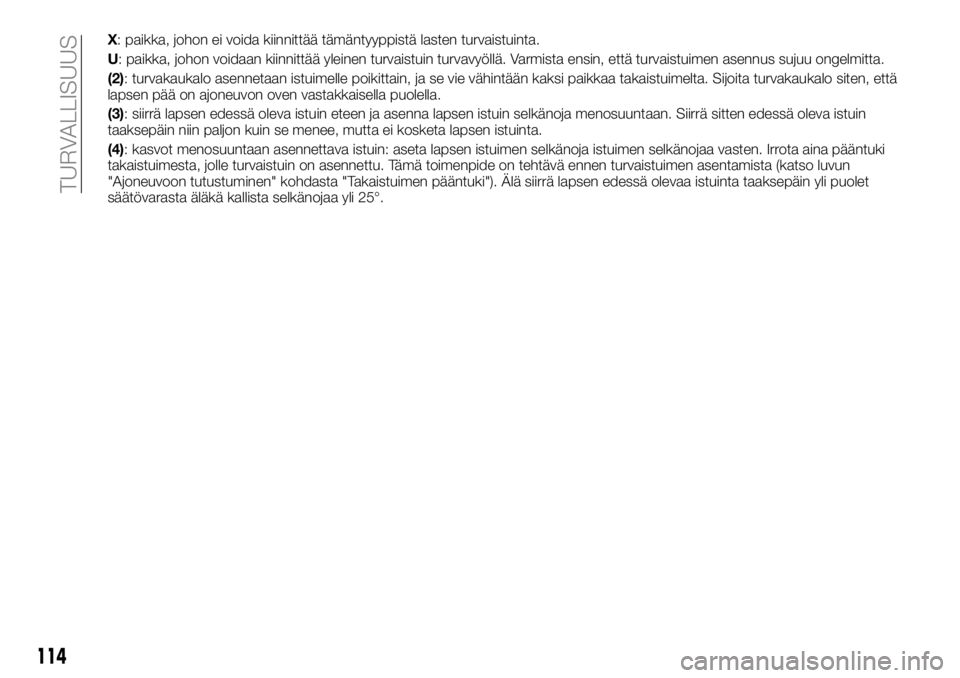

X: paikka, johon ei voida kiinnittää tämäntyyppistä lasten turvaistuinta.
U: paikka, johon voidaan kiinnittää yleinen turvaistuin turvavyöllä. Varmista ensin, että turvaistuimen asennus sujuu ongelmitta.
(2): turvakaukalo asennetaan istuimelle poikittain, ja se vie vähintään kaksi paikkaa takaistuimelta. Sijoita turvakaukalo siten, että
lapsen pää on ajoneuvon oven vastakkaisella puolella.
(3): siirrä lapsen edessä oleva istuin eteen ja asenna lapsen istuin selkänoja menosuuntaan. Siirrä sitten edessä oleva istuin
taaksepäin niin paljon kuin se menee, mutta ei kosketa lapsen istuinta.
(4): kasvot menosuuntaan asennettava istuin: aseta lapsen istuimen selkänoja istuimen selkänojaa vasten. Irrota aina pääntuki
takaistuimesta, jolle turvaistuin on asennettu. Tämä toimenpide on tehtävä ennen turvaistuimen asentamista (katso luvun
"Ajoneuvoon tutustuminen" kohdasta "Takaistuimen pääntuki"). Älä siirrä lapsen edessä olevaa istuinta taaksepäin yli puolet
säätövarasta äläkä kallista selkänojaa yli 25°.
114
TURVALLISUUS

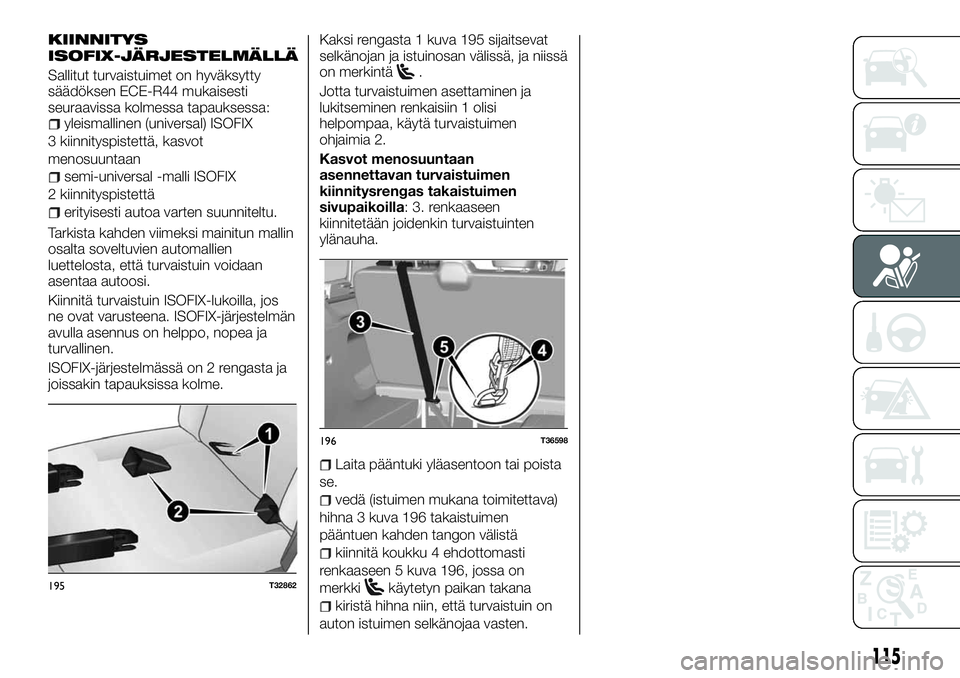

KIINNITYS
ISOFIX-JÄRJESTELMÄLLÄ
Sallitut turvaistuimet on hyväksytty
säädöksen ECE-R44 mukaisesti
seuraavissa kolmessa tapauksessa:
yleismallinen (universal) ISOFIX
3 kiinnityspistettä, kasvot
menosuuntaan
semi-universal -malli ISOFIX
2 kiinnityspistettä
erityisesti autoa varten suunniteltu.
Tarkista kahden viimeksi mainitun mallin
osalta soveltuvien automallien
luettelosta, että turvaistuin voidaan
asentaa autoosi.
Kiinnitä turvaistuin ISOFIX-lukoilla, jos
ne ovat varusteena. ISOFIX-järjestelmän
avulla asennus on helppo, nopea ja
turvallinen.
ISOFIX-järjestelmässä on 2 rengasta ja
joissakin tapauksissa kolme.Kaksi rengasta 1 kuva 195 sijaitsevat
selkänojan ja istuinosan välissä, ja niissä
on merkintä
.
Jotta turvaistuimen asettaminen ja
lukitseminen renkaisiin 1 olisi
helpompaa, käytä turvaistuimen
ohjaimia 2.
Kasvot menosuuntaan
asennettavan turvaistuimen
kiinnitysrengas takaistuimen
sivupaikoilla: 3. renkaaseen
kiinnitetään joidenkin turvaistuinten
ylänauha.
Laita pääntuki yläasentoon tai poista
se.
vedä (istuimen mukana toimitettava)
hihna 3 kuva 196 takaistuimen
pääntuen kahden tangon välistä
kiinnitä koukku 4 ehdottomasti
renkaaseen 5 kuva 196, jossa on
merkki
käytetyn paikan takana
kiristä hihna niin, että turvaistuin on
auton istuimen selkänojaa vasten.
195T32862
196T36598
115

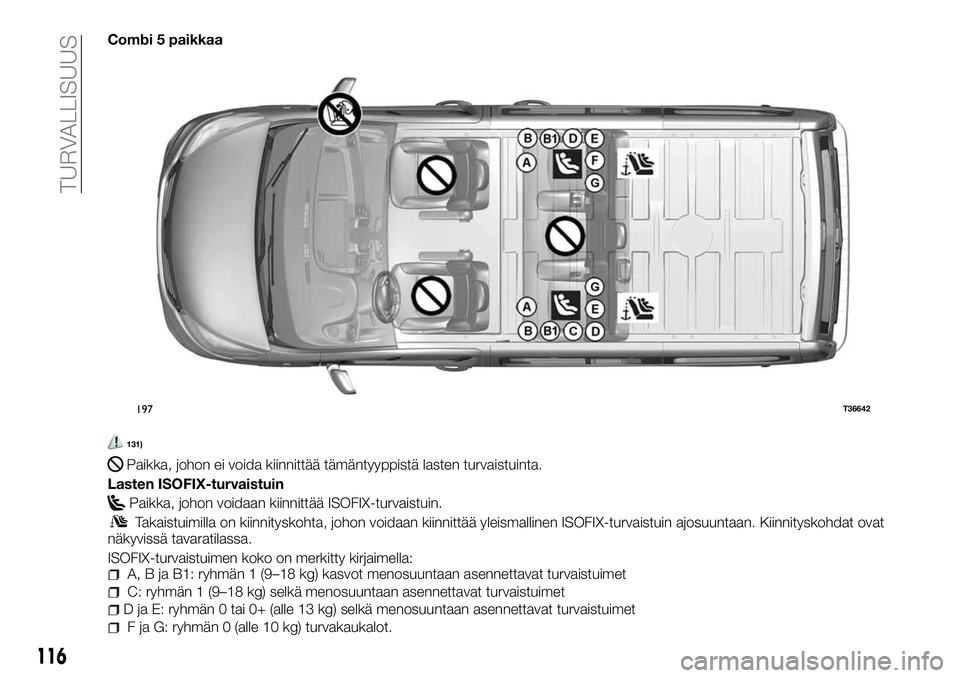

Combi 5 paikkaa
131)
Paikka, johon ei voida kiinnittää tämäntyyppistä lasten turvaistuinta.
Lasten ISOFIX-turvaistuin
Paikka, johon voidaan kiinnittää ISOFIX-turvaistuin.
Takaistuimilla on kiinnityskohta, johon voidaan kiinnittää yleismallinen ISOFIX-turvaistuin ajosuuntaan. Kiinnityskohdat ovat
näkyvissä tavaratilassa.
ISOFIX-turvaistuimen koko on merkitty kirjaimella:
A, B ja B1: ryhmän 1 (9–18 kg) kasvot menosuuntaan asennettavat turvaistuimet
C: ryhmän 1 (9–18 kg) selkä menosuuntaan asennettavat turvaistuimet
D ja E: ryhmän 0 tai 0+ (alle 13 kg) selkä menosuuntaan asennettavat turvaistuimet
F ja G: ryhmän 0 (alle 10 kg) turvakaukalot.
197T36642
116
TURVALLISUUS

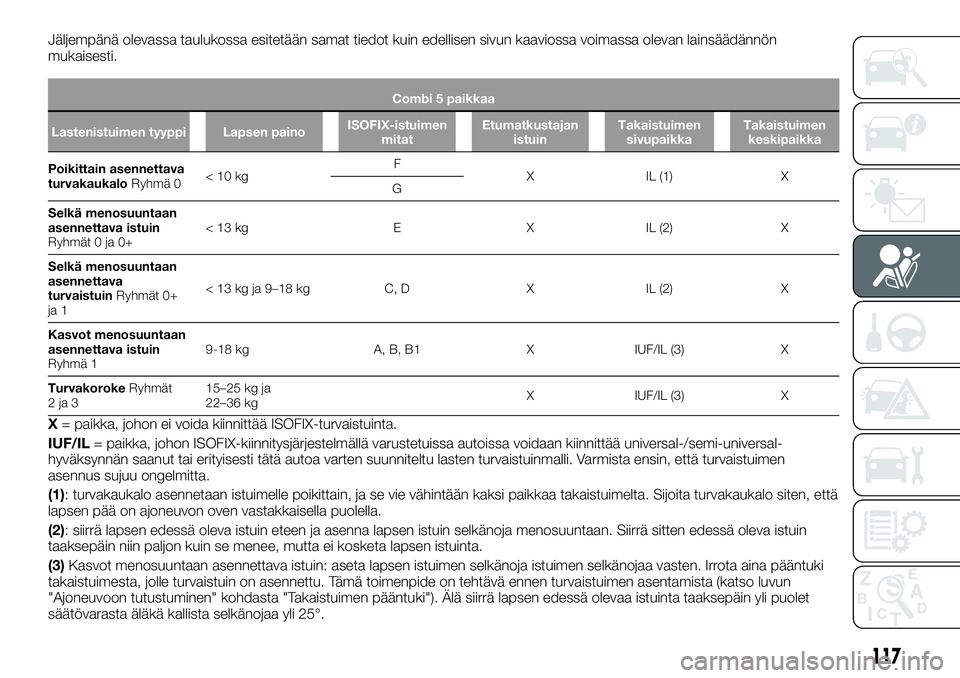

Jäljempänä olevassa taulukossa esitetään samat tiedot kuin edellisen sivun kaaviossa voimassa olevan lainsäädännön
mukaisesti.
Combi 5 paikkaa
Lastenistuimen tyyppi Lapsen painoISOFIX-istuimen
mitatEtumatkustajan
istuinTakaistuimen
sivupaikkaTakaistuimen
keskipaikka
Poikittain asennettava
turvakaukaloRyhmä 0<10kgF
X IL (1) X
G
Selkä menosuuntaan
asennettava istuin
Ryhmät 0 ja 0+<13kg E X IL(2) X
Selkä menosuuntaan
asennettava
turvaistuinRyhmät 0+
ja 1< 13 kg ja 9–18 kg C, D X IL (2) X
Kasvot menosuuntaan
asennettava istuin
Ryhmä 19-18 kg A, B, B1 X IUF/IL (3) X
TurvakorokeRyhmät
2ja315–25 kg ja
22–36 kgX IUF/IL (3) X
X= paikka, johon ei voida kiinnittää ISOFIX-turvaistuinta.
IUF/IL= paikka, johon ISOFIX-kiinnitysjärjestelmällä varustetuissa autoissa voidaan kiinnittää universal-/semi-universal-
hyväksynnän saanut tai erityisesti tätä autoa varten suunniteltu lasten turvaistuinmalli. Varmista ensin, että turvaistuimen
asennus sujuu ongelmitta.
(1): turvakaukalo asennetaan istuimelle poikittain, ja se vie vähintään kaksi paikkaa takaistuimelta. Sijoita turvakaukalo siten, että
lapsen pää on ajoneuvon oven vastakkaisella puolella.
(2): siirrä lapsen edessä oleva istuin eteen ja asenna lapsen istuin selkänoja menosuuntaan. Siirrä sitten edessä oleva istuin
taaksepäin niin paljon kuin se menee, mutta ei kosketa lapsen istuinta.
(3)Kasvot menosuuntaan asennettava istuin: aseta lapsen istuimen selkänoja istuimen selkänojaa vasten. Irrota aina pääntuki
takaistuimesta, jolle turvaistuin on asennettu. Tämä toimenpide on tehtävä ennen turvaistuimen asentamista (katso luvun
"Ajoneuvoon tutustuminen" kohdasta "Takaistuimen pääntuki"). Älä siirrä lapsen edessä olevaa istuinta taaksepäin yli puolet
säätövarasta äläkä kallista selkänojaa yli 25°.
117

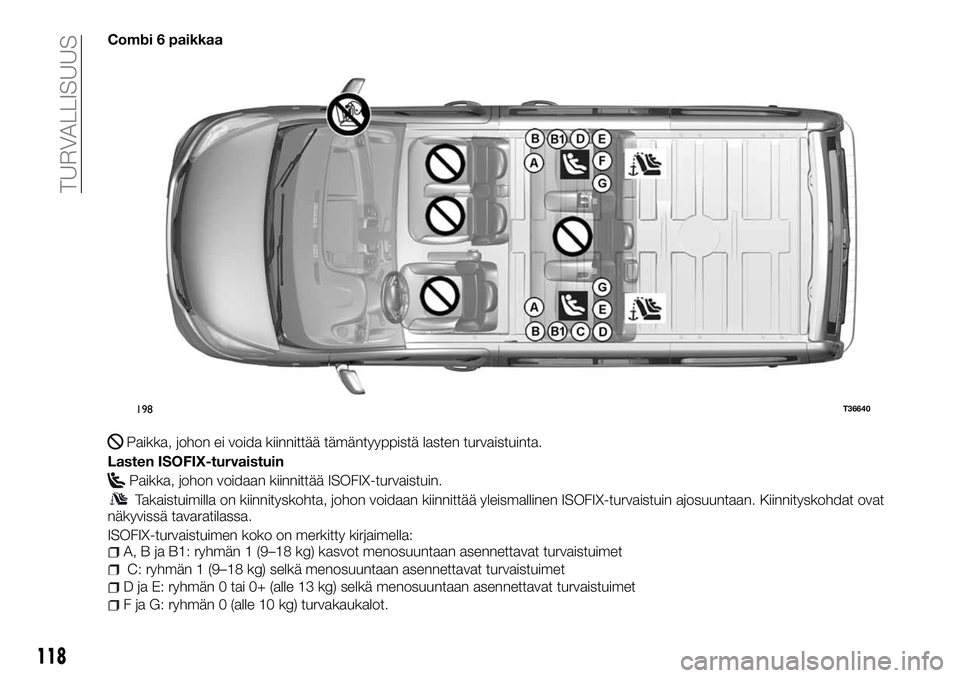

Combi 6 paikkaa
Paikka, johon ei voida kiinnittää tämäntyyppistä lasten turvaistuinta.
Lasten ISOFIX-turvaistuin
Paikka, johon voidaan kiinnittää ISOFIX-turvaistuin.
Takaistuimilla on kiinnityskohta, johon voidaan kiinnittää yleismallinen ISOFIX-turvaistuin ajosuuntaan. Kiinnityskohdat ovat
näkyvissä tavaratilassa.
ISOFIX-turvaistuimen koko on merkitty kirjaimella:
A, B ja B1: ryhmän 1 (9–18 kg) kasvot menosuuntaan asennettavat turvaistuimet
C: ryhmän 1 (9–18 kg) selkä menosuuntaan asennettavat turvaistuimet
D ja E: ryhmän 0 tai 0+ (alle 13 kg) selkä menosuuntaan asennettavat turvaistuimet
F ja G: ryhmän 0 (alle 10 kg) turvakaukalot.
198T36640
118
