FIAT TALENTO 2018 Libretto Uso Manutenzione (in Italian)

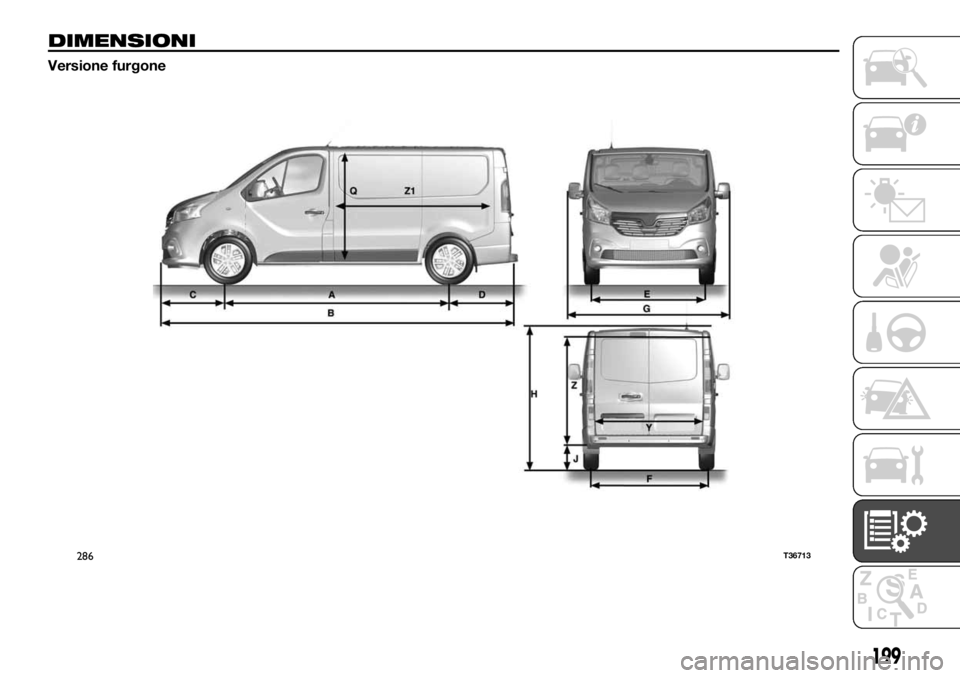

DIMENSIONI
Versione furgone
286T36713
199

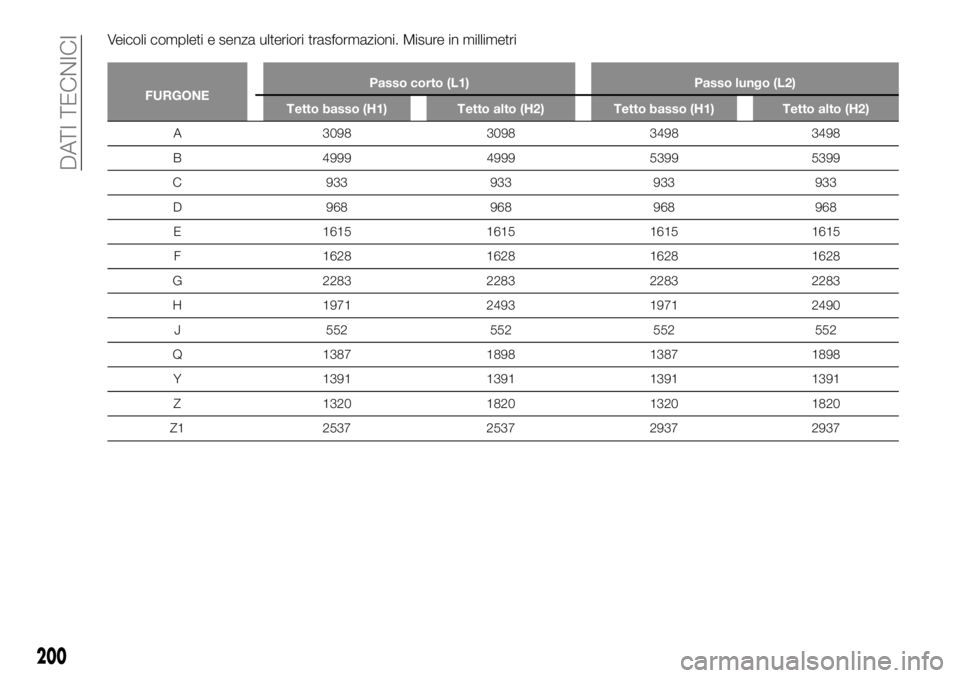

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FURGONEPasso corto (L1) Passo lungo (L2)
Tetto basso (H1) Tetto alto (H2) Tetto basso (H1) Tetto alto (H2)
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
200
DATI TECNICI

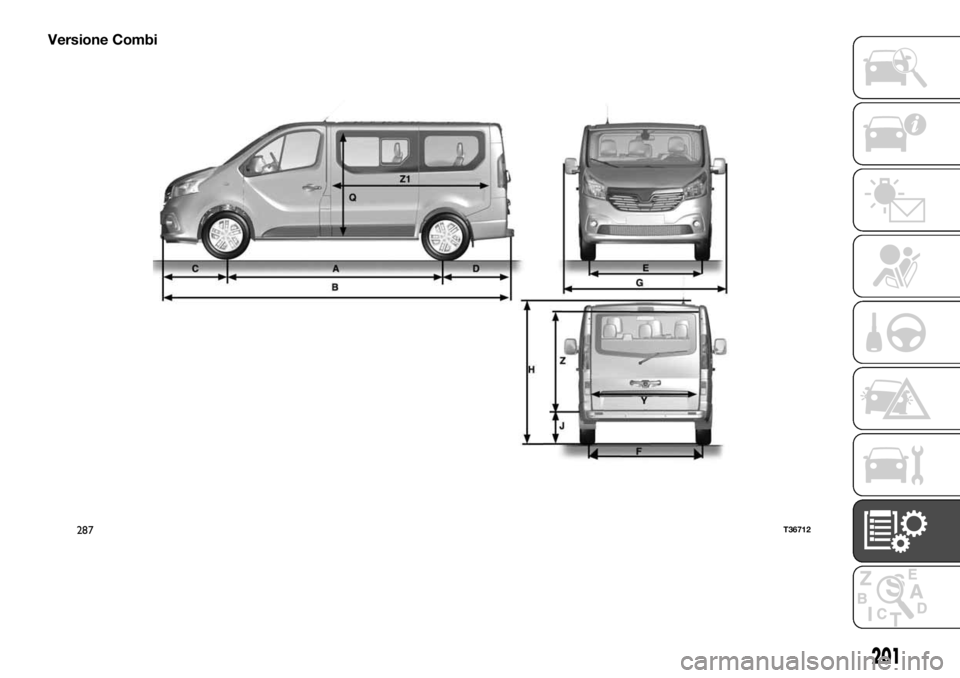

Versione Combi
287T36712
201

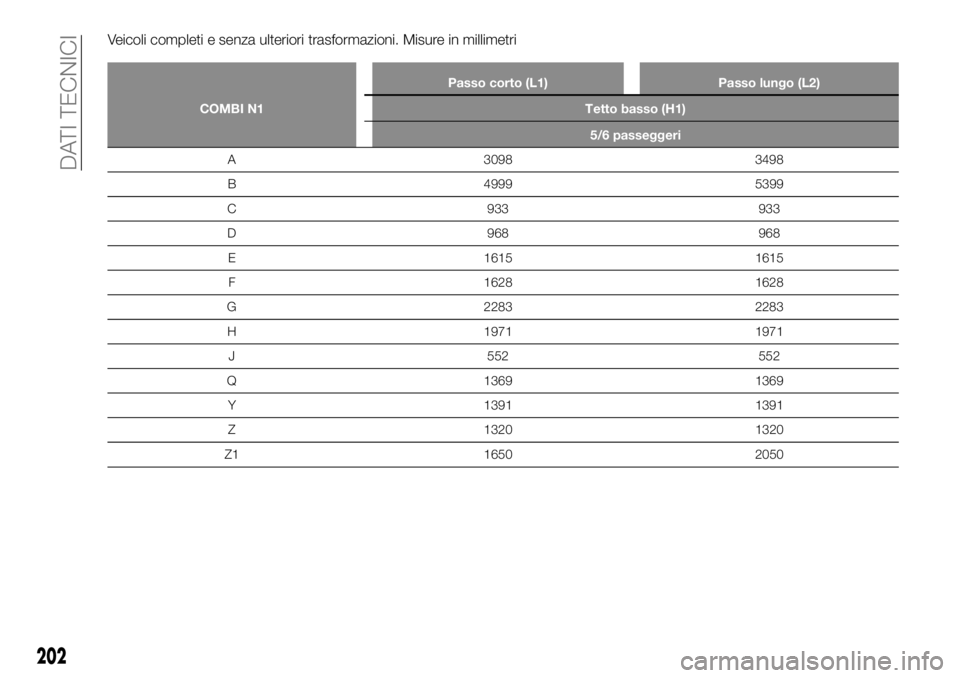

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
COMBI N1Passo corto (L1) Passo lungo (L2)
Tetto basso (H1)
5/6 passeggeri
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
202
DATI TECNICI

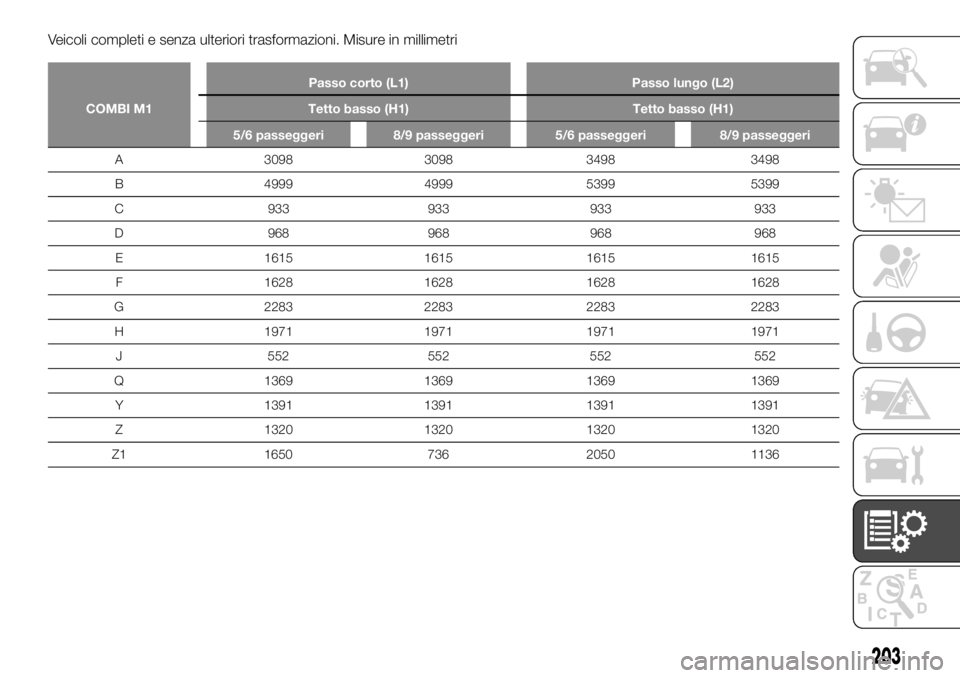

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
COMBI M1Passo corto (L1) Passo lungo (L2)
Tetto basso (H1) Tetto basso (H1)
5/6 passeggeri 8/9 passeggeri 5/6 passeggeri 8/9 passeggeri
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
203

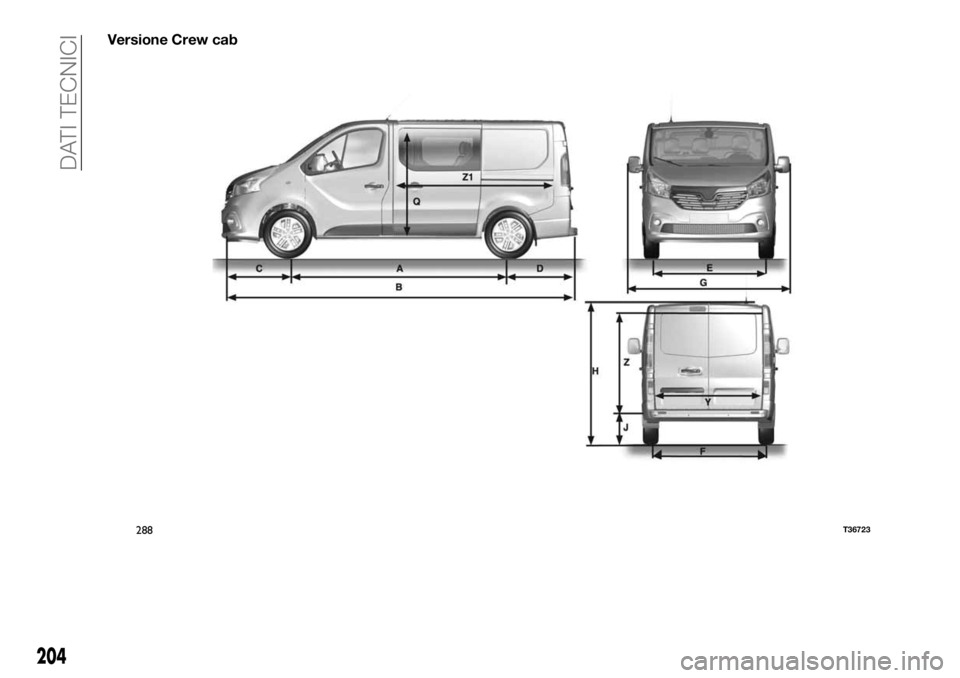

Versione Crew cab
288T36723
204
DATI TECNICI

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
CREW CABPasso corto (L1) Passo lungo (L2)
Tetto basso (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914 / 2023 2314 / 2423
205

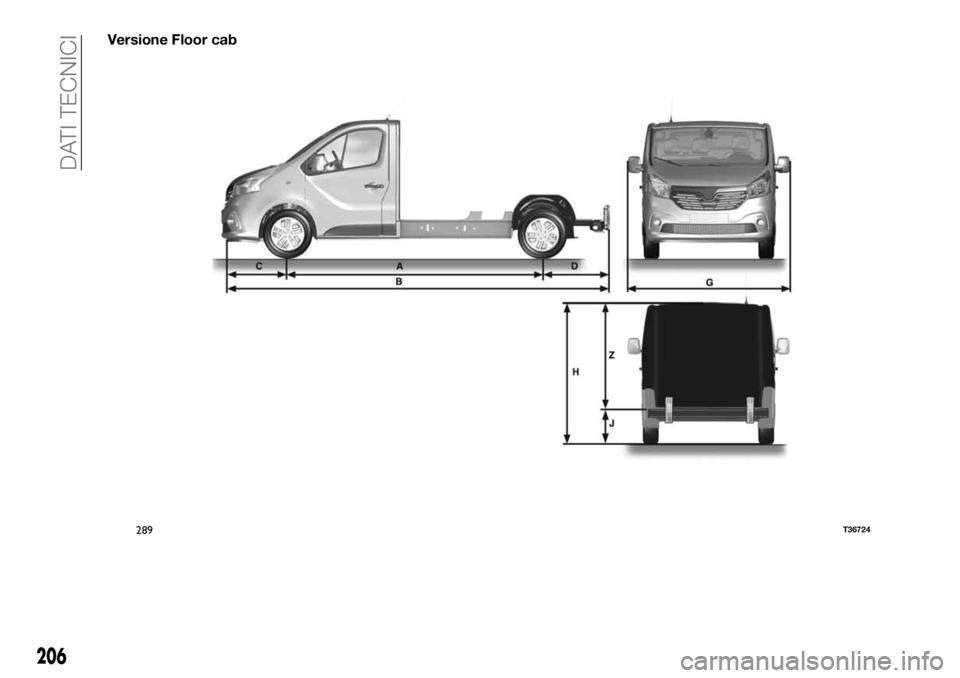

Versione Floor cab
289T36724
206
DATI TECNICI

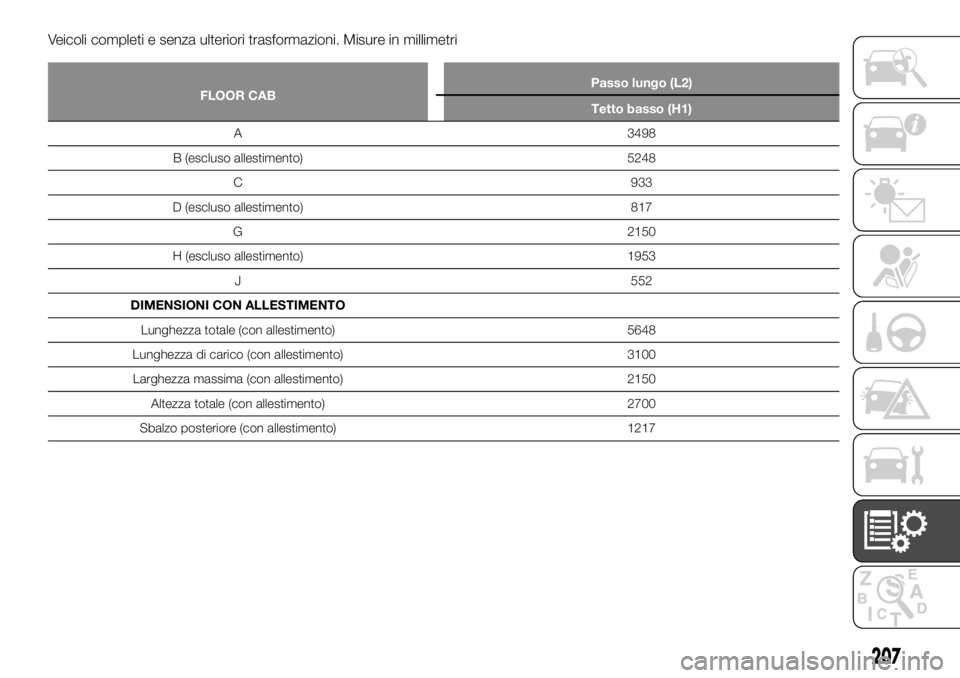

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FLOOR CABPasso lungo (L2)
Tetto basso (H1)
A 3498
B
(escluso allestimento) 5248
C 933
D (escluso allestimento) 817
G 2150
H (escluso allestimento) 1953
J 552
DIMENSIONI CON ALLESTIMENTO
Lunghezza totale (con allestimento) 5648
Lunghezza di carico (con allestimento) 3100
Larghezza massima (con allestimento) 2150
Altezza totale (con allestimento) 2700
Sbalzo posteriore (con allestimento) 1217
207

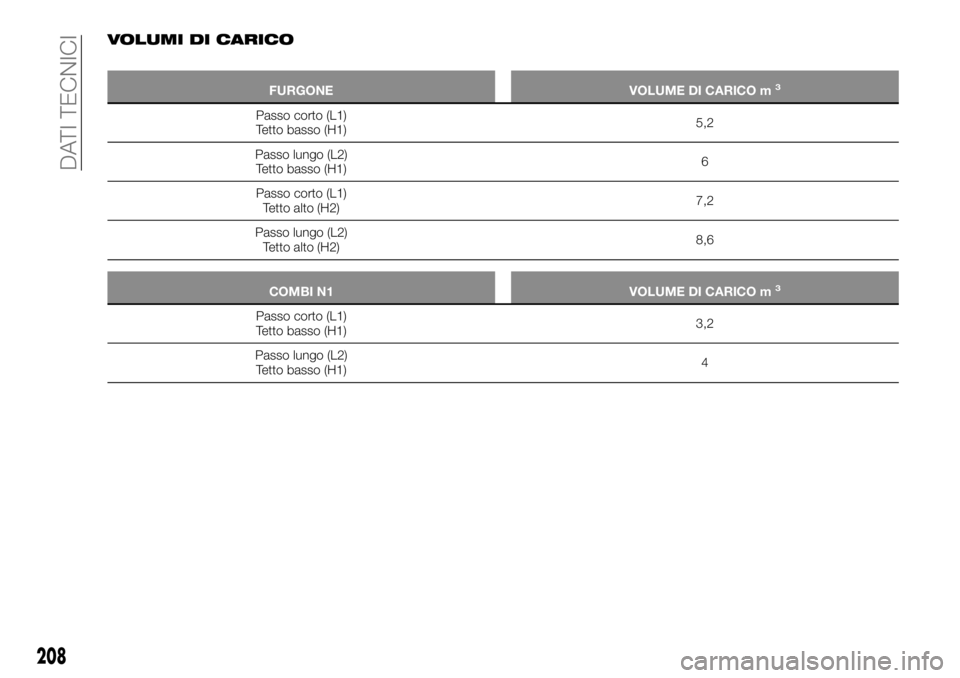

VOLUMI DI CARICO
FURGONE VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5,2
Passo lungo (L2)
Tetto basso (H1)6
Passo corto (L1)
Tetto alto (H2)7,2
Passo lungo (L2)
Tetto alto (H2)8,6
COMBI N1 VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)3,2
Passo lungo (L2)
Tetto basso (H1)4
208
DATI TECNICI
