FIAT TALENTO 2018 Manual de Empleo y Cuidado (in Spanish)

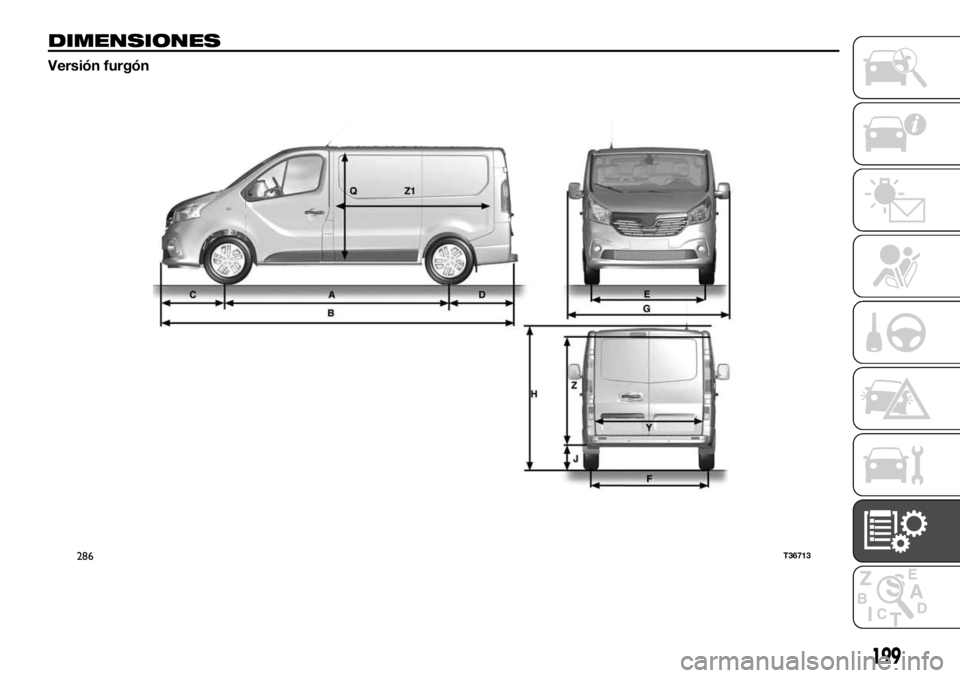

DIMENSIONES
Versión furgón
286T36713
199

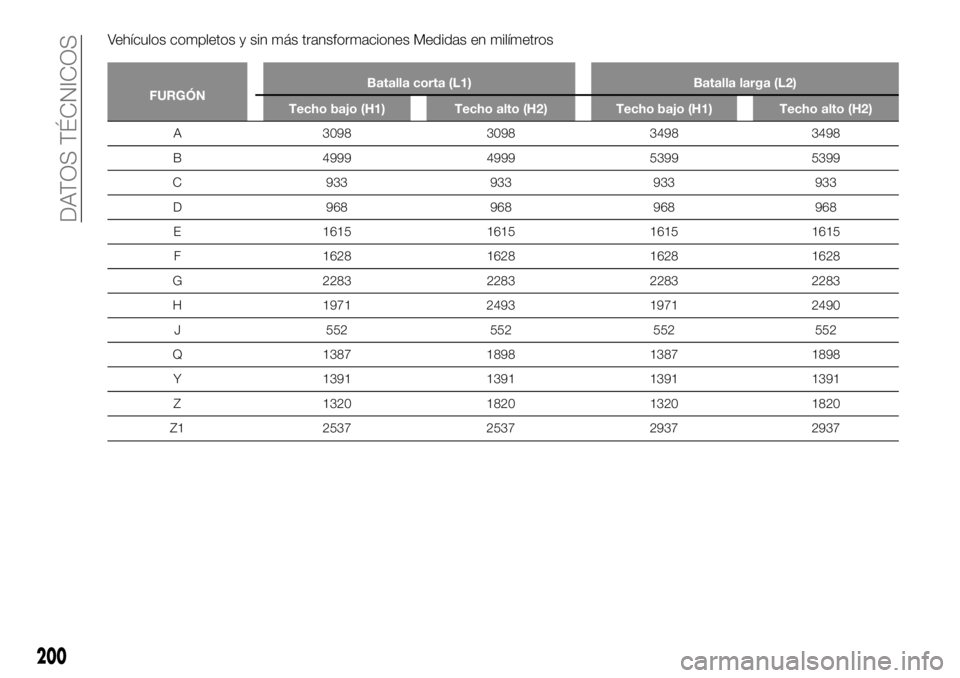

Vehículos completos y sin más transformaciones Medidas en milímetros
FURGÓNBatalla corta (L1) Batalla larga (L2)
Techo bajo (H1) Techo alto (H2) Techo bajo (H1) Techo alto (H2)
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
200
DATOS TÉCNICOS

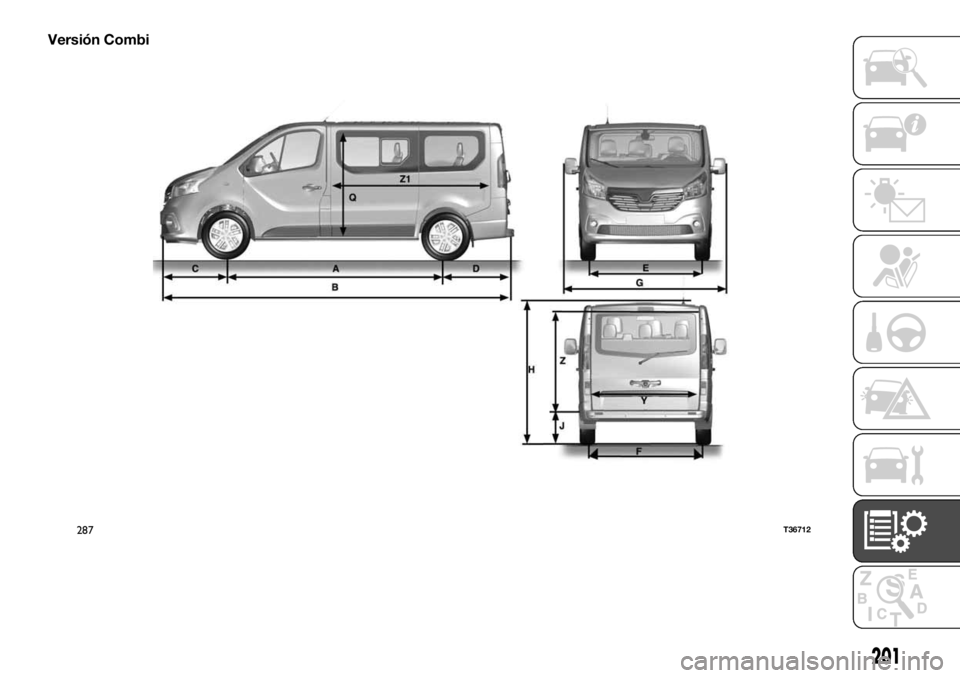

Versión Combi
287T36712
201

Vehículos completos y sin más transformaciones Medidas en milímetros

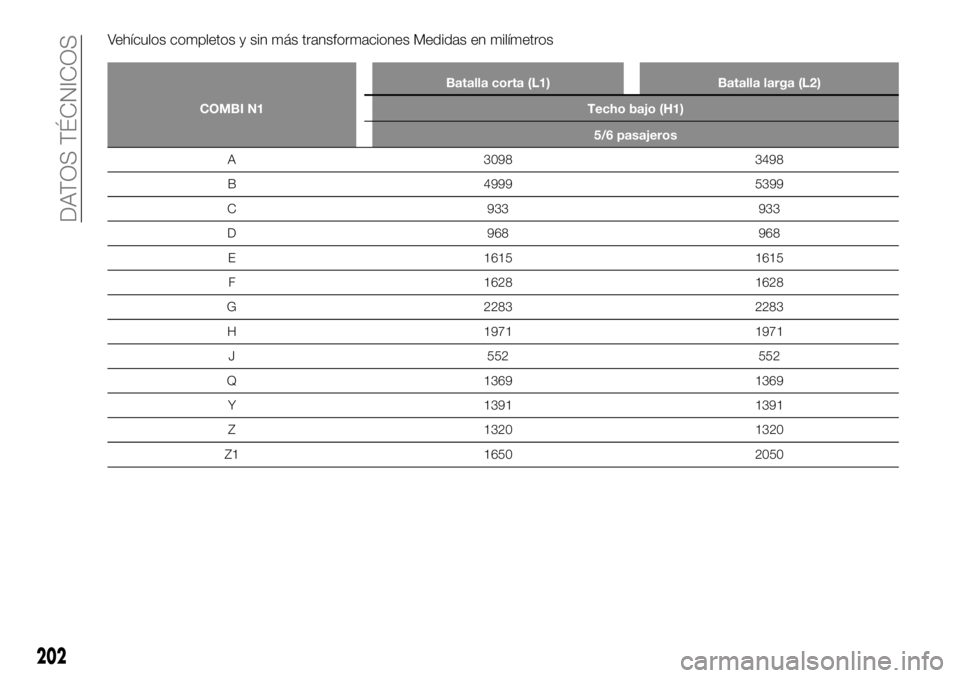

COMBI N1Batalla corta (L1) Batalla larga (L2)
Techo bajo (H1)
5/6 pasajeros
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
202
DATOS TÉCNICOS

Vehículos completos y sin más transformaciones Medidas en milímetros

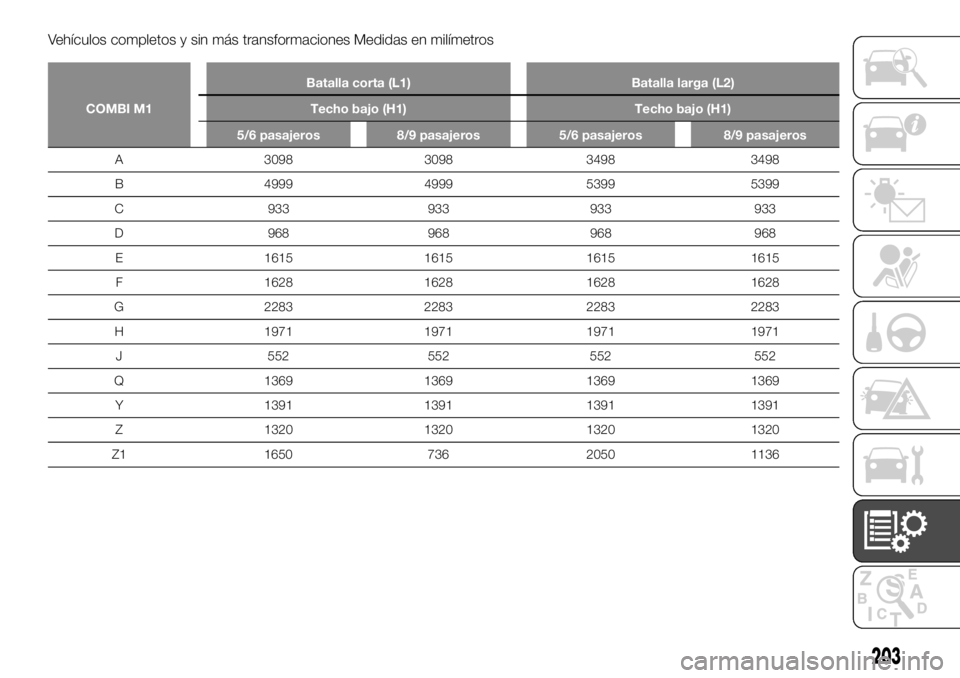

COMBI M1Batalla corta (L1) Batalla larga (L2)
Techo bajo (H1) Techo bajo (H1)
5/6 pasajeros 8/9 pasajeros 5/6 pasajeros 8/9 pasajeros
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
203

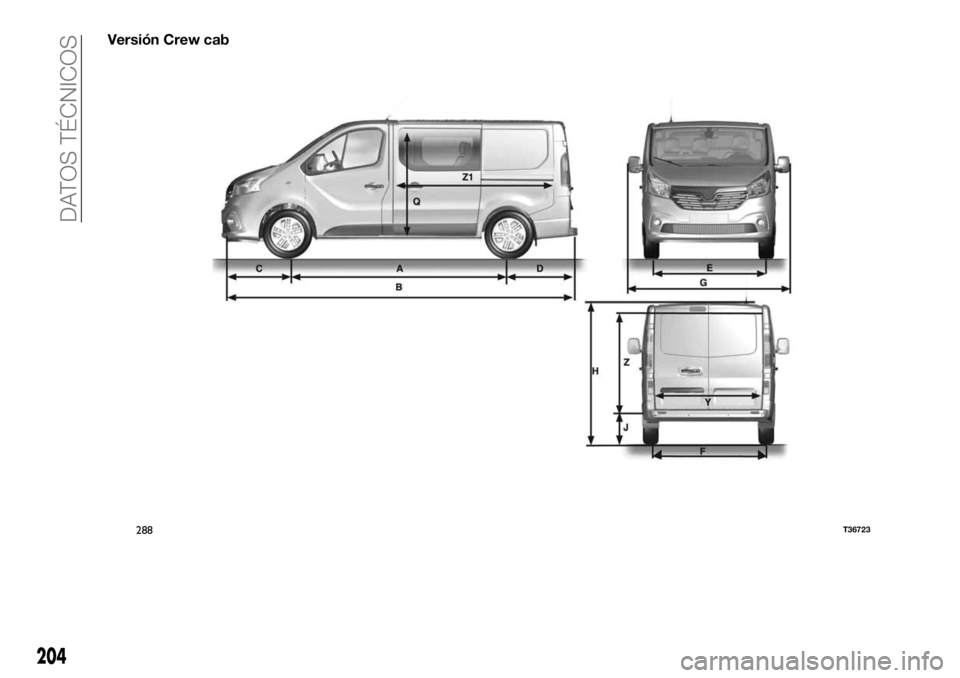

Versión Crew cab
288T36723
204
DATOS TÉCNICOS

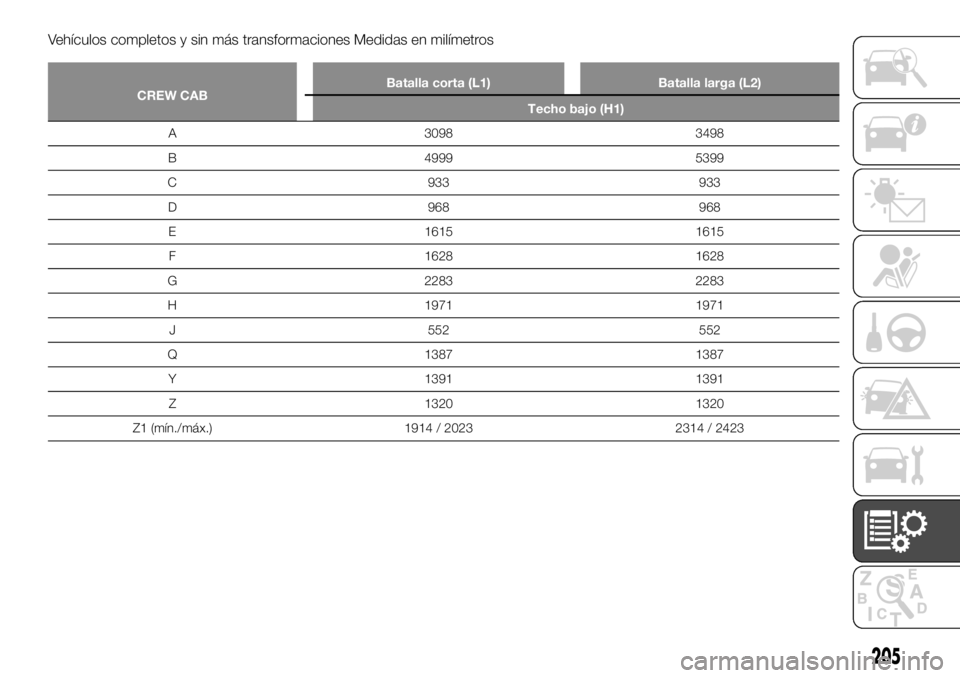

Vehículos completos y sin más transformaciones Medidas en milímetros
CREW CABBatalla corta (L1) Batalla larga (L2)
Techo bajo (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (mín./máx.) 1914 / 2023 2314 / 2423
205

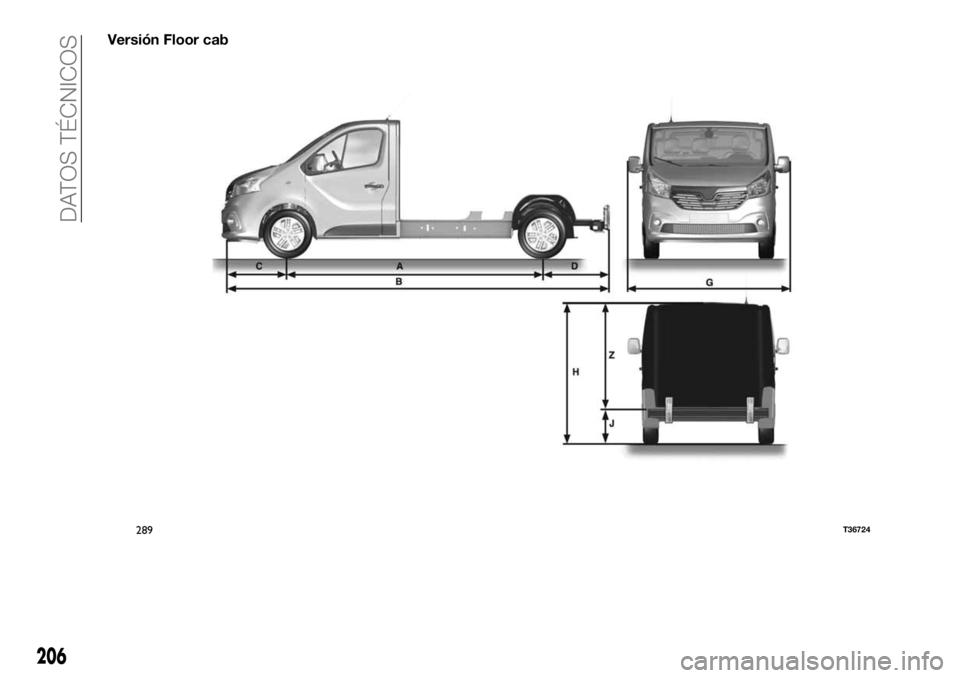

Versión Floor cab
289T36724
206
DATOS TÉCNICOS

Vehículos completos y sin más transformaciones Medidas en milímetros

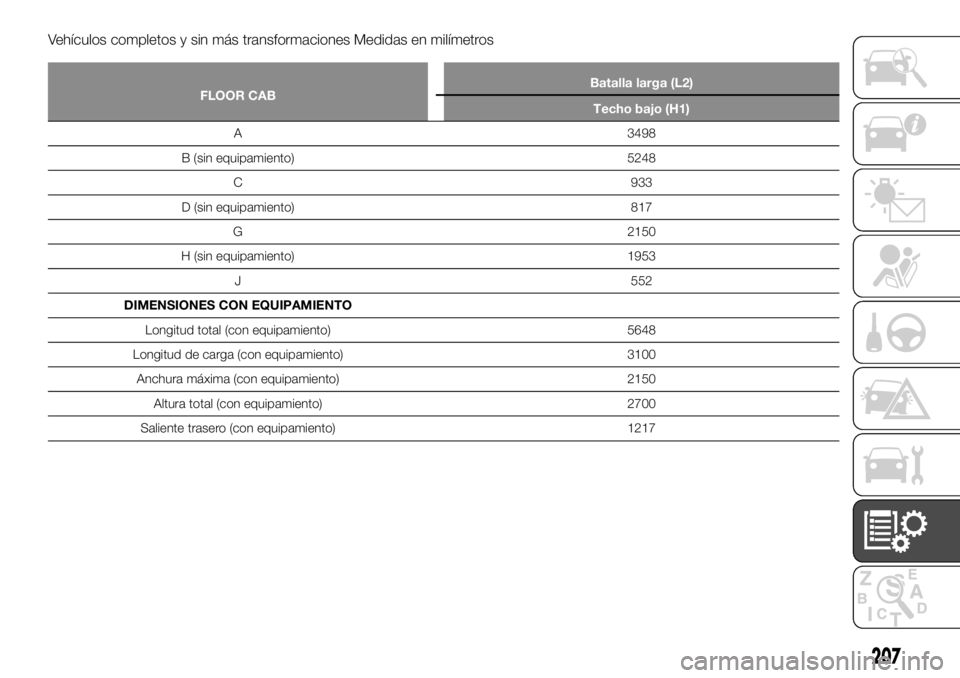

FLOOR CABBatalla larga (L2)
Techo bajo (H1)
A 3498
B
(sin equipamiento) 5248
C 933
D (sin equipamiento) 817
G 2150
H (sin equipamiento) 1953
J 552
DIMENSIONES CON EQUIPAMIENTO
Longitud total (con equipamiento) 5648
Longitud de carga (con equipamiento) 3100
Anchura máxima (con equipamiento) 2150
Altura total (con equipamiento) 2700
Saliente trasero (con equipamiento) 1217
207

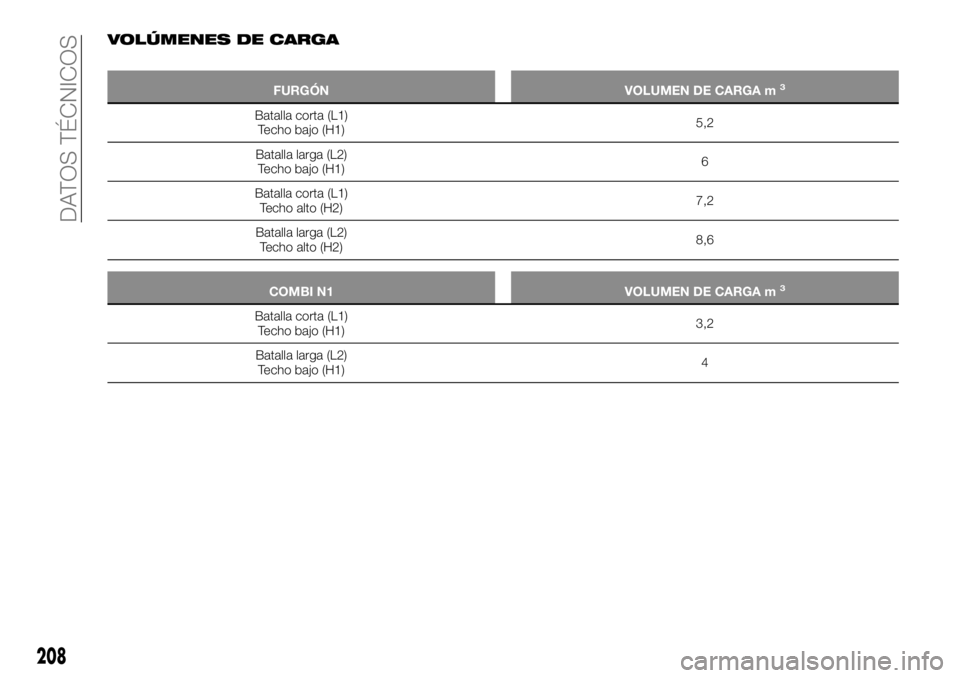

VOLÚMENES DE CARGA
FURGÓN VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)5,2
Batalla larga (L2)
Techo bajo (H1)6
Batalla corta (L1)
Techo alto (H2)7,2
Batalla larga (L2)
Techo alto (H2)8,6
COMBI N1 VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)3,2
Batalla larga (L2)
Techo bajo (H1)4
208
