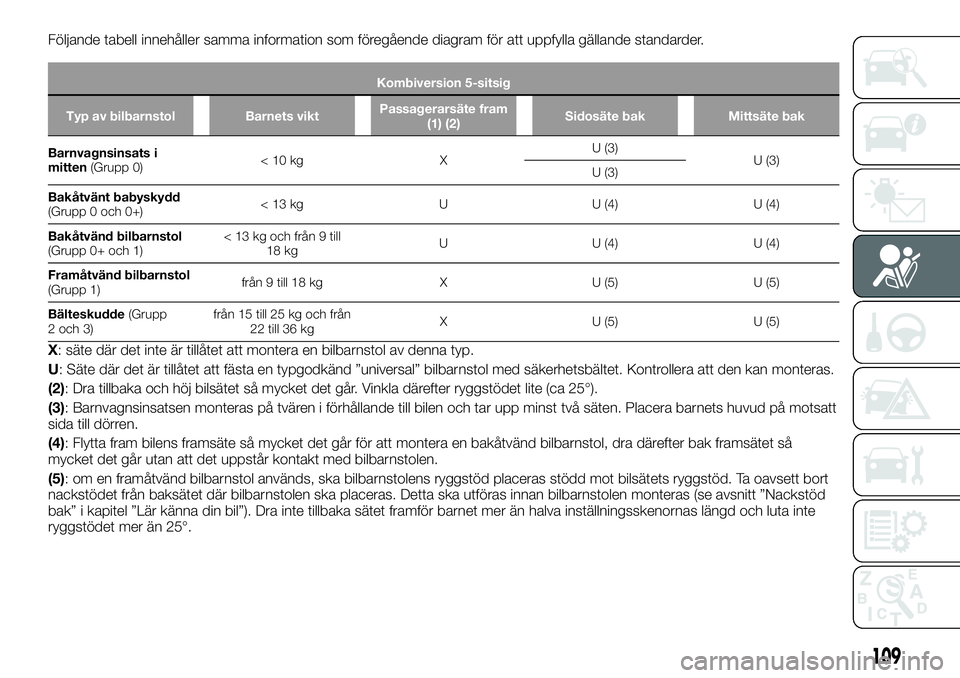

Följande tabell innehåller samma information som föregående diagram för att uppfylla gällande standarder.
Kombiversion 5-sitsig
Typ av bilbarnstol Barnets viktPassagerarsäte fram
(1) (2)Sidosäte bak Mittsäte bak
Barnvagnsinsats i
mitten(Grupp 0)<10kg XU (3)
U (3)
U (3)
Bakåtvänt babyskydd
(Grupp 0 och 0+)<13kg U U(4) U(4)
Bakåtvänd bilbarnstol
(Grupp 0+ och 1)< 13 kg och från 9 till
18 kgU U (4) U (4)
Framåtvänd bilbarnstol
(Grupp 1)från 9 till 18 kg X U (5) U (5)
Bälteskudde(Grupp
2 och 3)från 15 till 25 kg och från
22 till 36 kgX U (5) U (5)
X: säte där det inte är tillåtet att montera en bilbarnstol av denna typ.
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet. Kontrollera att den kan monteras.
(2): Dra tillbaka och höj bilsätet så mycket det går. Vinkla därefter ryggstödet lite (ca 25°).
(3): Barnvagnsinsatsen monteras på tvären i förhållande till bilen och tar upp minst två säten. Placera barnets huvud på motsatt
sida till dörren.
(4): Flytta fram bilens framsäte så mycket det går för att montera en bakåtvänd bilbarnstol, dra därefter bak framsätet så
mycket det går utan att det uppstår kontakt med bilbarnstolen.
(5): om en framåtvänd bilbarnstol används, ska bilbarnstolens ryggstöd placeras stödd mot bilsätets ryggstöd. Ta oavsett bort
nackstödet från baksätet där bilbarnstolen ska placeras. Detta ska utföras innan bilbarnstolen monteras (se avsnitt ”Nackstöd
bak” i kapitel ”Lär känna din bil”). Dra inte tillbaka sätet framför barnet mer än halva inställningsskenornas längd och luta inte
ryggstödet mer än 25°.
109

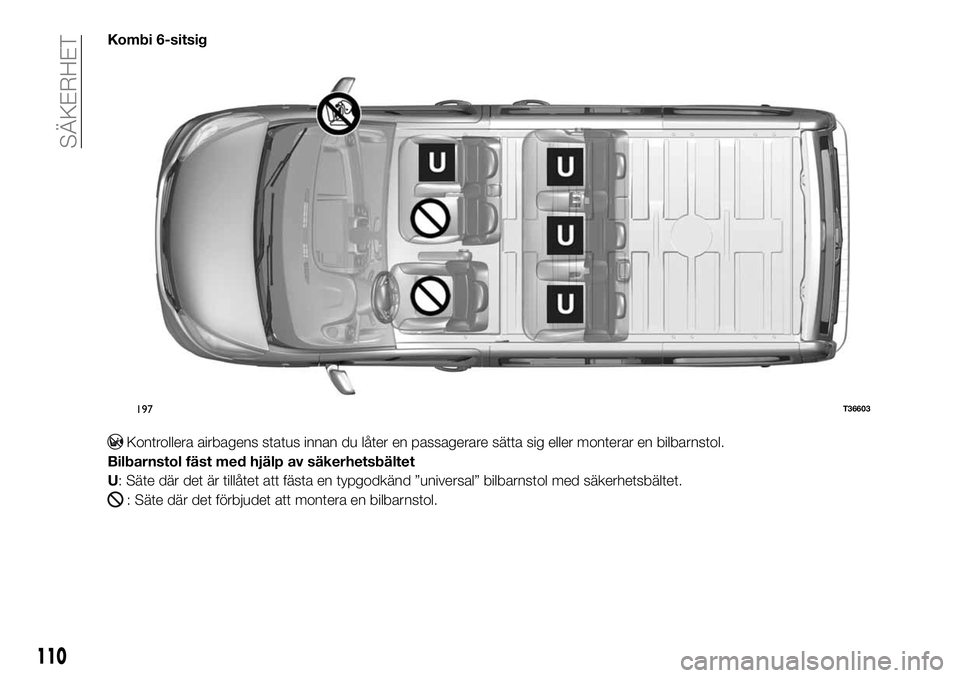

Kombi 6-sitsig
Kontrollera airbagens status innan du låter en passagerare sätta sig eller monterar en bilbarnstol.
Bilbarnstol fäst med hjälp av säkerhetsbältet
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet.
: Säte där det förbjudet att montera en bilbarnstol.
197T36603
110
SÄKERHET

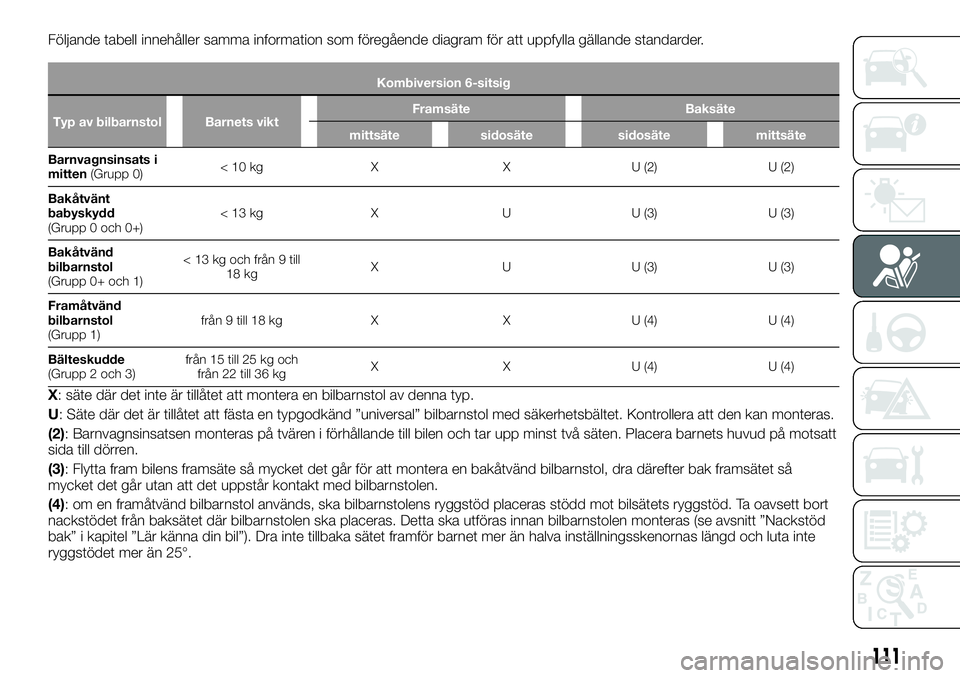

Följande tabell innehåller samma information som föregående diagram för att uppfylla gällande standarder.
Kombiversion 6-sitsig
Typ av bilbarnstol Barnets viktFramsäte Baksäte
mittsäte sidosäte sidosäte mittsäte
Barnvagnsinsats i
mitten(Grupp 0)< 10 kg X X U (2) U (2)
Bakåtvänt
babyskydd
(Grupp 0 och 0+)< 13 kg X U U (3) U (3)
Bakåtvänd
bilbarnstol
(Grupp 0+ och 1)< 13 kg och från 9 till
18 kgX U U (3) U (3)
Framåtvänd
bilbarnstol
(Grupp 1)från 9 till 18 kg X X U (4) U (4)
Bälteskudde
(Grupp 2 och 3)från 15 till 25 kg och
från 22 till 36 kgX X U (4) U (4)
X: säte där det inte är tillåtet att montera en bilbarnstol av denna typ.
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet. Kontrollera att den kan monteras.
(2): Barnvagnsinsatsen monteras på tvären i förhållande till bilen och tar upp minst två säten. Placera barnets huvud på motsatt
sida till dörren.
(3): Flytta fram bilens framsäte så mycket det går för att montera en bakåtvänd bilbarnstol, dra därefter bak framsätet så
mycket det går utan att det uppstår kontakt med bilbarnstolen.
(4): om en framåtvänd bilbarnstol används, ska bilbarnstolens ryggstöd placeras stödd mot bilsätets ryggstöd. Ta oavsett bort
nackstödet från baksätet där bilbarnstolen ska placeras. Detta ska utföras innan bilbarnstolen monteras (se avsnitt ”Nackstöd
bak” i kapitel ”Lär känna din bil”). Dra inte tillbaka sätet framför barnet mer än halva inställningsskenornas längd och luta inte
ryggstödet mer än 25°.
111

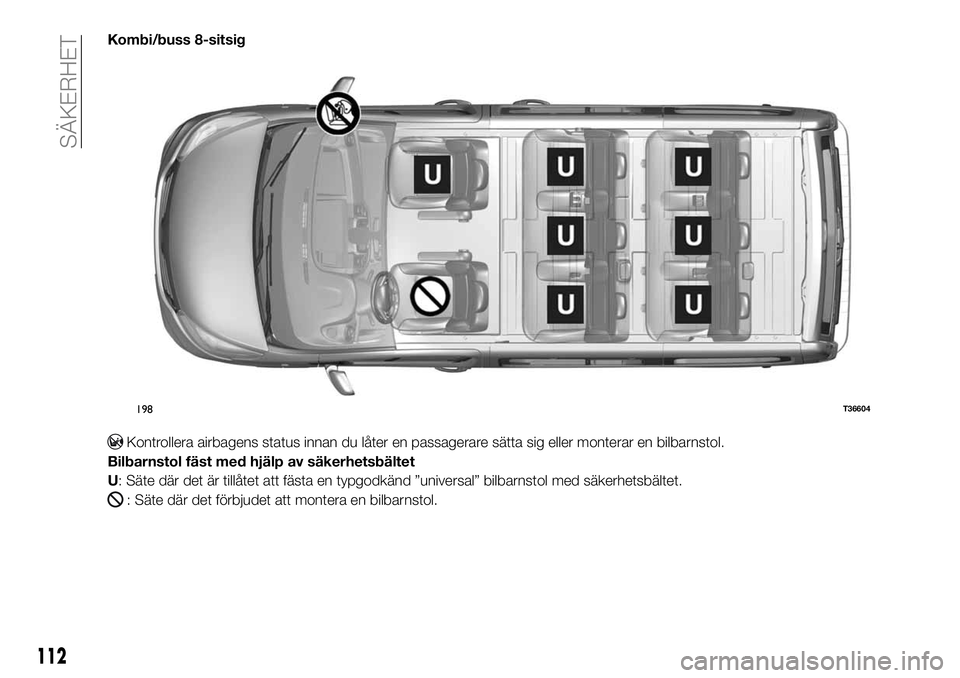

Kombi/buss 8-sitsig
Kontrollera airbagens status innan du låter en passagerare sätta sig eller monterar en bilbarnstol.
Bilbarnstol fäst med hjälp av säkerhetsbältet
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet.
: Säte där det förbjudet att montera en bilbarnstol.
198T36604
112
SÄKERHET

Följande tabell innehåller samma information som föregående diagram för att uppfylla gällande standarder.
Kombi-/bussversion 8-sitsig
Typ av bilbarnstol Barnets viktPassagerarsäte
fram (1) (2)Baksäte
Sidosäte 2:a
radenMittsäte 2:a
radenSidosäte 3:e
radenMittsäte 3:e
raden
Barnvagnsinsats på
tvärenGrupp 0< 10 kg X U (3) U (3) U (3) U (3)
Bakåtvänt
babyskydd
(Grupp 0 och 0+)< 13 kg U U (4) U (4) U (4) U (4)
Bakåtvänd
bilbarnstol
(Grupp 0+ och 1)< 13 kg och från
9 till 18 kgU U (4) U (4) U (4) U (4)
Framåtvänd
bilbarnstol(Grupp 1)från 9 till 18 kg X U (5) U (5) U (5) U (5)
Bälteskudde
(Grupp 2 och 3)från 15 till 25 kg
och från 22 till
36 kgU U (5) U (5) U (5) U (5)
X: säte där det inte är tillåtet att montera en bilbarnstol av denna typ.
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet. Kontrollera att den kan monteras.
(2): Dra tillbaka och höj bilsätet så mycket det går. Vinkla därefter ryggstödet lite (ca 25°).
(3): Barnvagnsinsatsen monteras på tvären i förhållande till bilen och tar upp minst två säten. Placera barnets huvud på motsatt
sida till dörren.
(4): Flytta fram bilens framsäte så mycket det går för att montera en bakåtvänd bilbarnstol, dra därefter bak framsätet så
mycket det går utan att det uppstår kontakt med bilbarnstolen.
(5): om en framåtvänd bilbarnstol används, ska bilbarnstolens ryggstöd placeras stödd mot bilsätets ryggstöd. Ta oavsett bort
nackstödet från baksätet där bilbarnstolen ska placeras. Detta ska utföras innan bilbarnstolen monteras (se avsnitt ”Nackstöd
bak” i kapitel ”Lär känna din bil”). Dra inte tillbaka sätet framför barnet mer än halva inställningsskenornas längd och luta inte
ryggstödet mer än 25°.
113

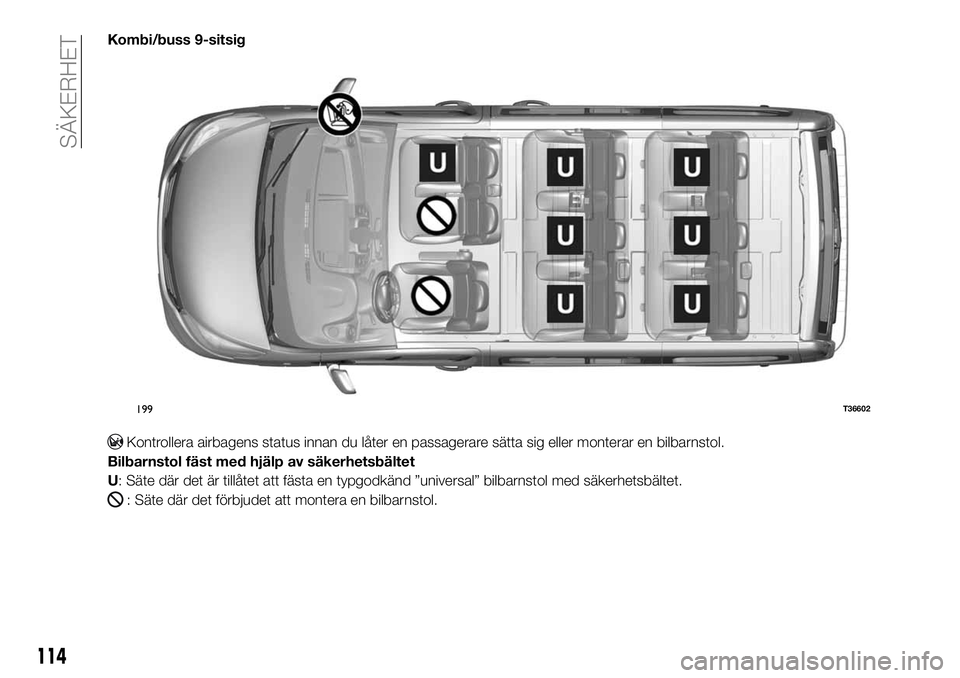

Kombi/buss 9-sitsig
Kontrollera airbagens status innan du låter en passagerare sätta sig eller monterar en bilbarnstol.
Bilbarnstol fäst med hjälp av säkerhetsbältet
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet.
: Säte där det förbjudet att montera en bilbarnstol.
199T36602
114
SÄKERHET

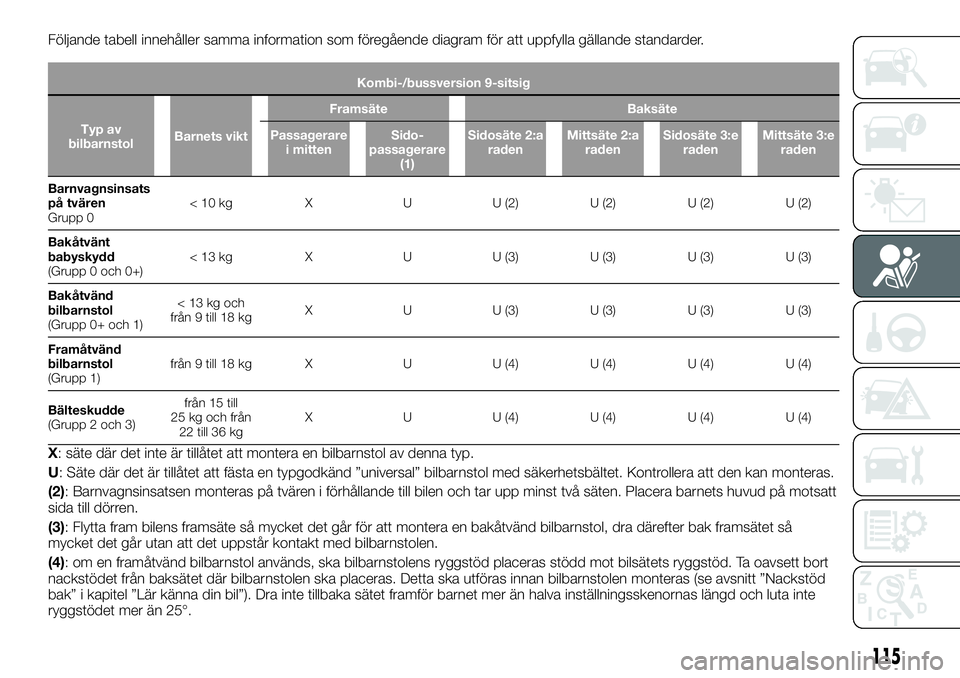

Följande tabell innehåller samma information som föregående diagram för att uppfylla gällande standarder.
Kombi-/bussversion 9-sitsig
Typ av
bilbarnstolBarnets viktFramsäte Baksäte
Passagerare
i mittenSido-
passagerare
(1)Sidosäte 2:a
radenMittsäte 2:a
radenSidosäte 3:e
radenMittsäte 3:e
raden
Barnvagnsinsats
på tvären
Grupp 0< 10 kg X U U (2) U (2) U (2) U (2)
Bakåtvänt
babyskydd
(Grupp 0 och 0+)< 13 kg X U U (3) U (3) U (3) U (3)
Bakåtvänd
bilbarnstol
(Grupp 0+ och 1)<13kgoch
från 9 till 18 kgX U U (3) U (3) U (3) U (3)
Framåtvänd
bilbarnstol
(Grupp 1)från 9 till 18 kg X U U (4) U (4) U (4) U (4)
Bälteskudde
(Grupp 2 och 3)från 15 till
25 kg och från
22 till 36 kgX U U (4) U (4) U (4) U (4)
X: säte där det inte är tillåtet att montera en bilbarnstol av denna typ.
U: Säte där det är tillåtet att fästa en typgodkänd ”universal” bilbarnstol med säkerhetsbältet. Kontrollera att den kan monteras.
(2): Barnvagnsinsatsen monteras på tvären i förhållande till bilen och tar upp minst två säten. Placera barnets huvud på motsatt
sida till dörren.
(3): Flytta fram bilens framsäte så mycket det går för att montera en bakåtvänd bilbarnstol, dra därefter bak framsätet så
mycket det går utan att det uppstår kontakt med bilbarnstolen.
(4): om en framåtvänd bilbarnstol används, ska bilbarnstolens ryggstöd placeras stödd mot bilsätets ryggstöd. Ta oavsett bort
nackstödet från baksätet där bilbarnstolen ska placeras. Detta ska utföras innan bilbarnstolen monteras (se avsnitt ”Nackstöd
bak” i kapitel ”Lär känna din bil”). Dra inte tillbaka sätet framför barnet mer än halva inställningsskenornas längd och luta inte
ryggstödet mer än 25°.
115

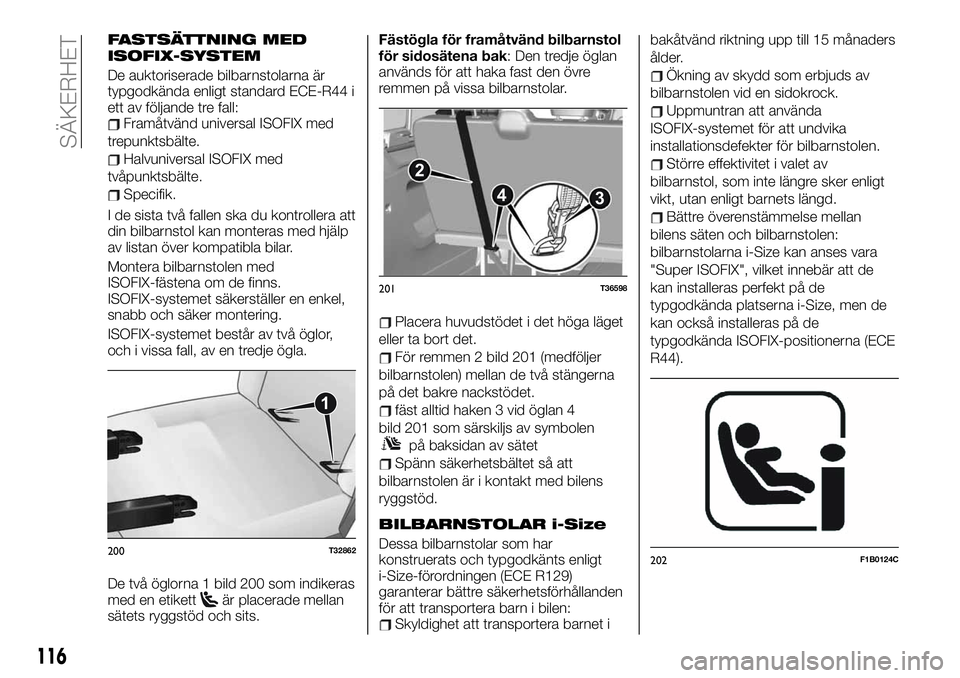

FASTSÄTTNING MED
ISOFIX-SYSTEM
De auktoriserade bilbarnstolarna är
typgodkända enligt standard ECE-R44 i
ett av följande tre fall:
Framåtvänd universal ISOFIX med
trepunktsbälte.
Halvuniversal ISOFIX med
tvåpunktsbälte.
Specifik.
I de sista två fallen ska du kontrollera att
din bilbarnstol kan monteras med hjälp
av listan över kompatibla bilar.
Montera bilbarnstolen med
ISOFIX-fästena om de finns.
ISOFIX-systemet säkerställer en enkel,
snabb och säker montering.
ISOFIX-systemet består av två öglor,
och i vissa fall, av en tredje ögla.
De två öglorna 1 bild 200 som indikeras
med en etikett
är placerade mellan
sätets ryggstöd och sits.Fästögla för framåtvänd bilbarnstol
för sidosätena bak: Den tredje öglan
används för att haka fast den övre
remmen på vissa bilbarnstolar.
Placera huvudstödet i det höga läget
eller ta bort det.
För remmen 2 bild 201 (medföljer
bilbarnstolen) mellan de två stängerna
på det bakre nackstödet.
fäst alltid haken 3 vid öglan 4
bild 201 som särskiljs av symbolen
på baksidan av sätet
Spänn säkerhetsbältet så att
bilbarnstolen är i kontakt med bilens
ryggstöd.
BILBARNSTOLAR i-Size
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
Skyldighet att transportera barnet ibakåtvänd riktning upp till 15 månaders
ålder.
Ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock.
Uppmuntran att använda
ISOFIX-systemet för att undvika
installationsdefekter för bilbarnstolen.
Större effektivitet i valet av
bilbarnstol, som inte längre sker enligt
vikt, utan enligt barnets längd.
Bättre överenstämmelse mellan
bilens säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).
1
200T32862
2
3 4
201T36598
202F1B0124C
116
SÄKERHET

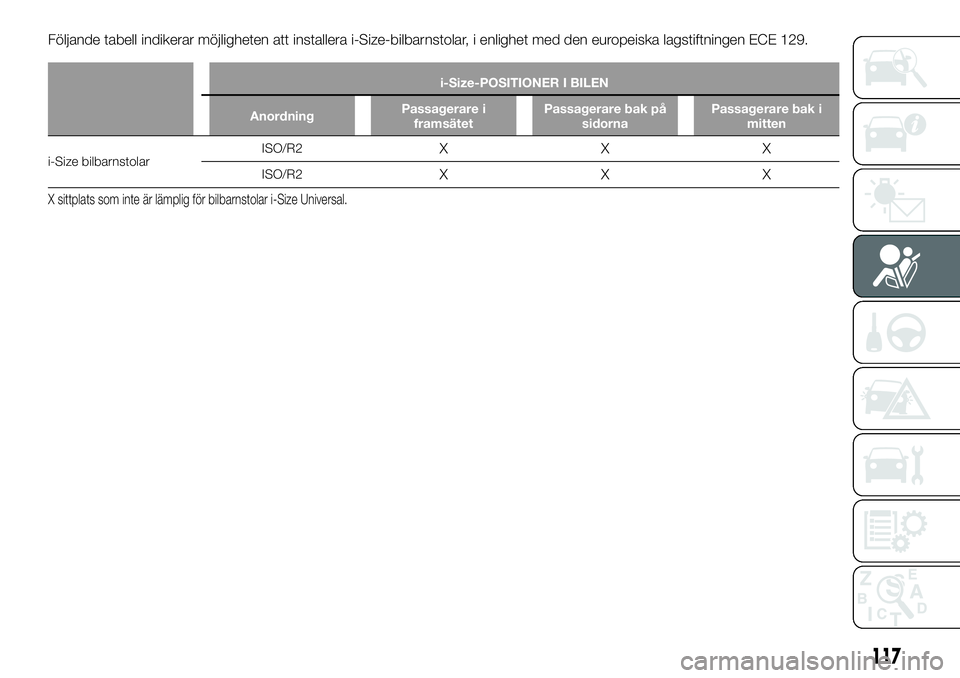

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak på
sidornaPassagerare bak i
mitten
i-Size bilbarnstolarISO/R2XXX
ISO/R2XXX
X sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
117

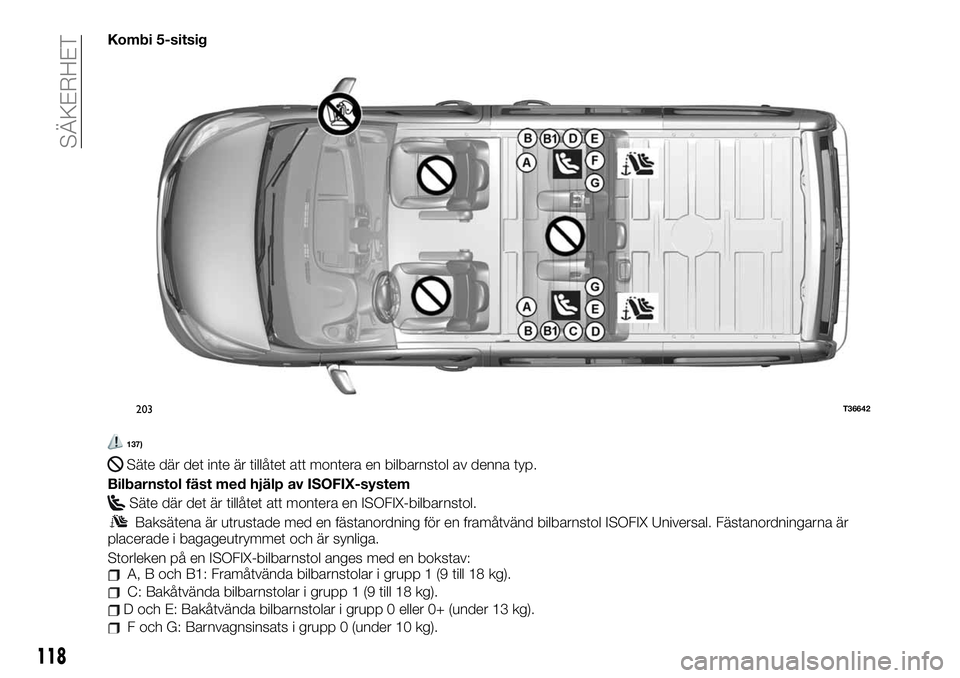

Kombi 5-sitsig
137)
Säte där det inte är tillåtet att montera en bilbarnstol av denna typ.
Bilbarnstol fäst med hjälp av ISOFIX-system
Säte där det är tillåtet att montera en ISOFIX-bilbarnstol.
Baksätena är utrustade med en fästanordning för en framåtvänd bilbarnstol ISOFIX Universal. Fästanordningarna är
placerade i bagageutrymmet och är synliga.
Storleken på en ISOFIX-bilbarnstol anges med en bokstav:
A, B och B1: Framåtvända bilbarnstolar i grupp 1 (9 till 18 kg).
C: Bakåtvända bilbarnstolar i grupp 1 (9 till 18 kg).
D och E: Bakåtvända bilbarnstolar i grupp 0 eller 0+ (under 13 kg).
F och G: Barnvagnsinsats i grupp 0 (under 10 kg).
203T36642
