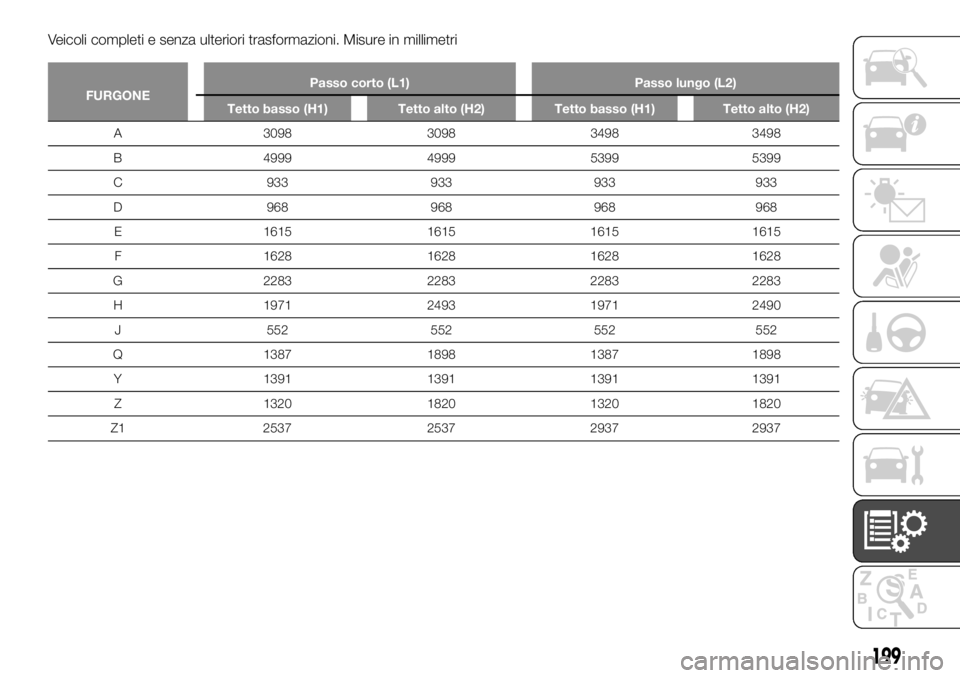

Page 201 of 244

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FURGONEPasso corto (L1) Passo lungo (L2)
Tetto basso (H1) Tetto alto (H2) Tetto basso (H1) Tetto alto (H2)
A 3098 3098 3498 3498

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FURGONEPasso corto (L1) Passo lungo (L2)
Tetto basso (H1) Tetto alto (H2) Tetto basso (H1) Tetto alto (H2)
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
199

Page 202 of 244

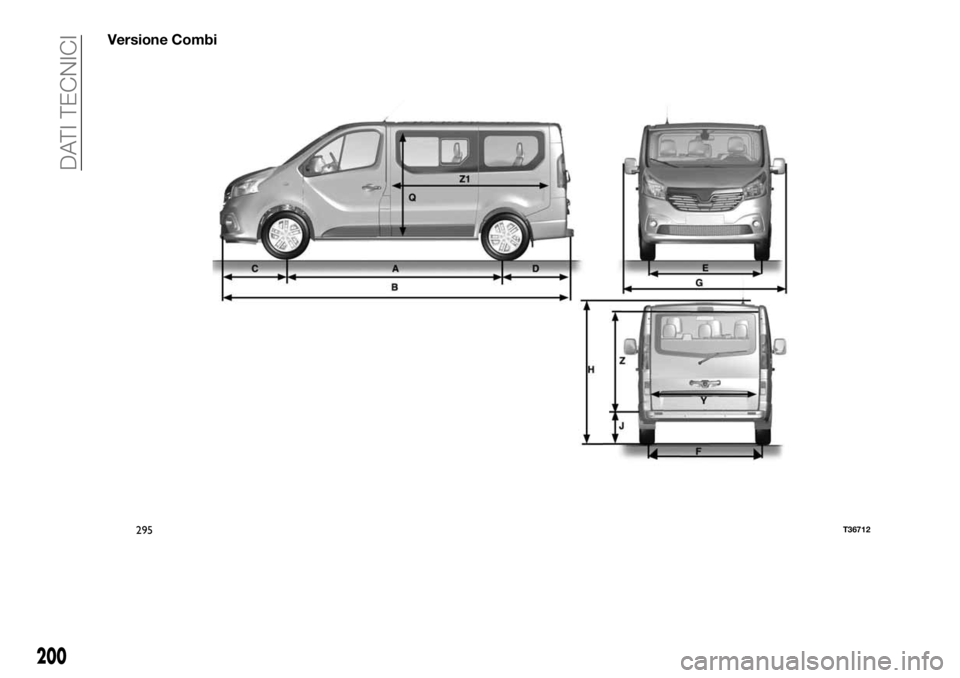

Versione Combi
295T36712
200
DATI TECNICI

Page 203 of 244

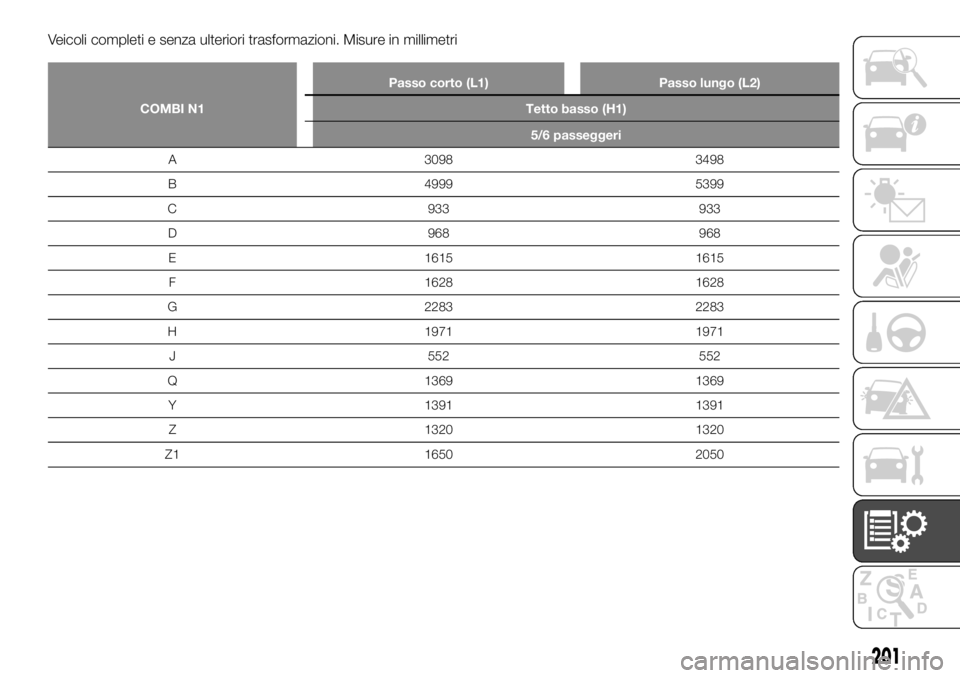

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
COMBI N1Passo corto (L1) Passo lungo (L2)
Tetto basso (H1)
5/6 passeggeri
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 161

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
COMBI N1Passo corto (L1) Passo lungo (L2)
Tetto basso (H1)
5/6 passeggeri
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
201

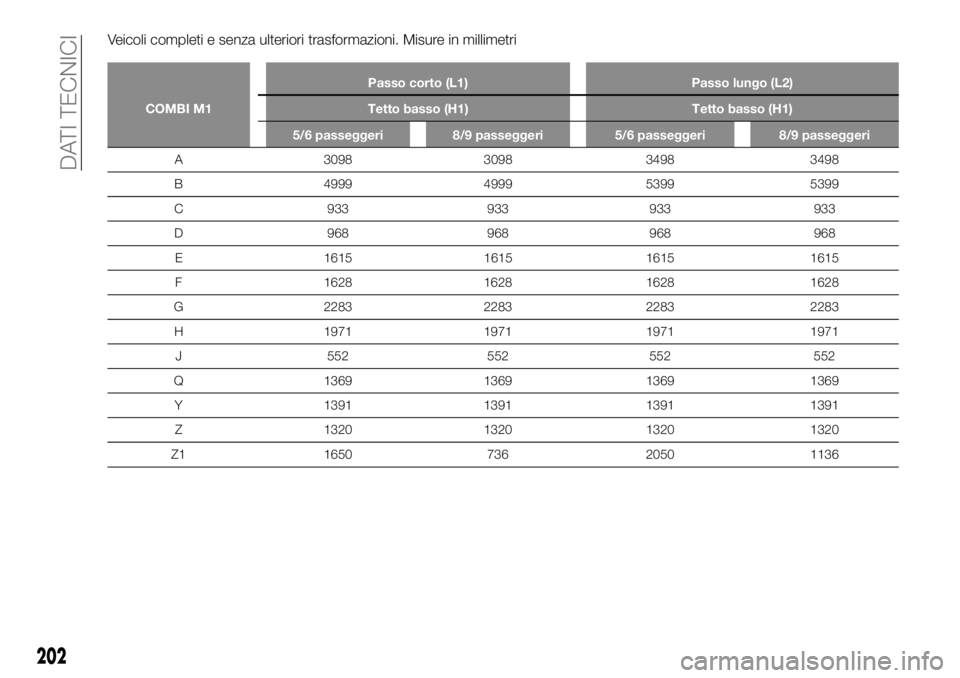

Page 204 of 244

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
COMBI M1Passo corto (L1) Passo lungo (L2)
Tetto basso (H1) Tetto basso (H1)
5/6 passeggeri 8/9 passeggeri 5/6 passeggeri 8/9 pas

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
COMBI M1Passo corto (L1) Passo lungo (L2)
Tetto basso (H1) Tetto basso (H1)
5/6 passeggeri 8/9 passeggeri 5/6 passeggeri 8/9 passeggeri
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
202
DATI TECNICI

Page 205 of 244

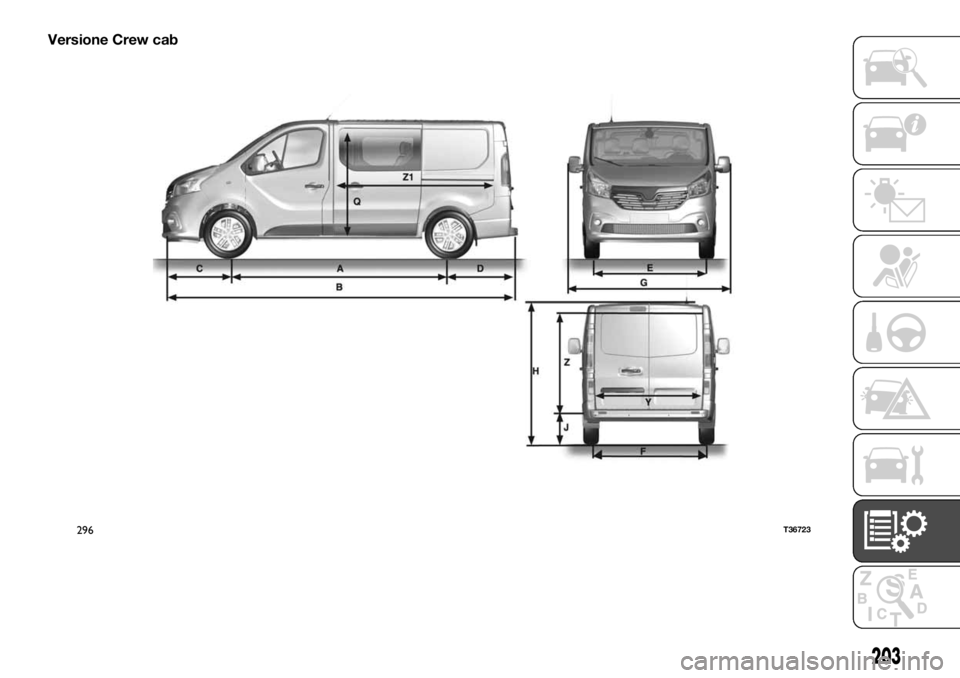

Versione Crew cab
296T36723
203

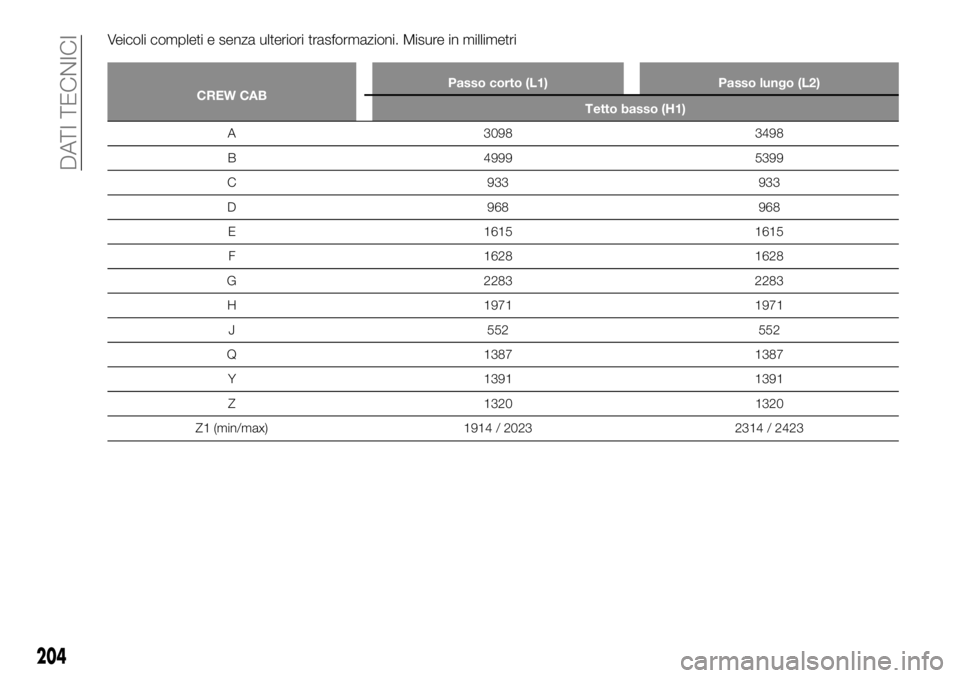

Page 206 of 244

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
CREW CABPasso corto (L1) Passo lungo (L2)
Tetto basso (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
CREW CABPasso corto (L1) Passo lungo (L2)
Tetto basso (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914/ 2023 2314 / 2423
204
DATI TECNICI

Page 207 of 244

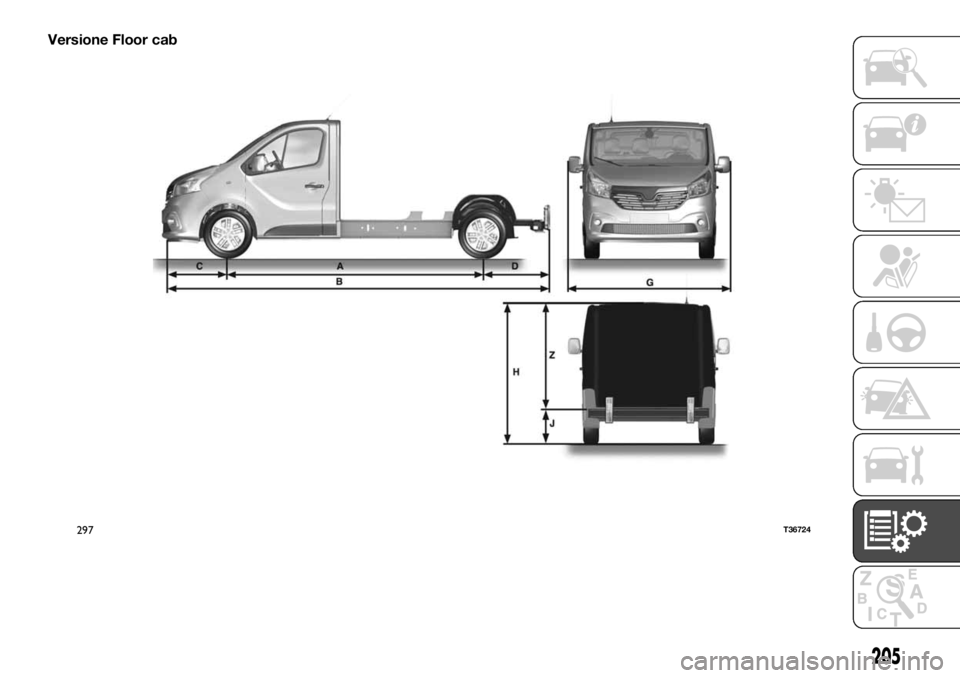

Versione Floor cab
297T36724
205

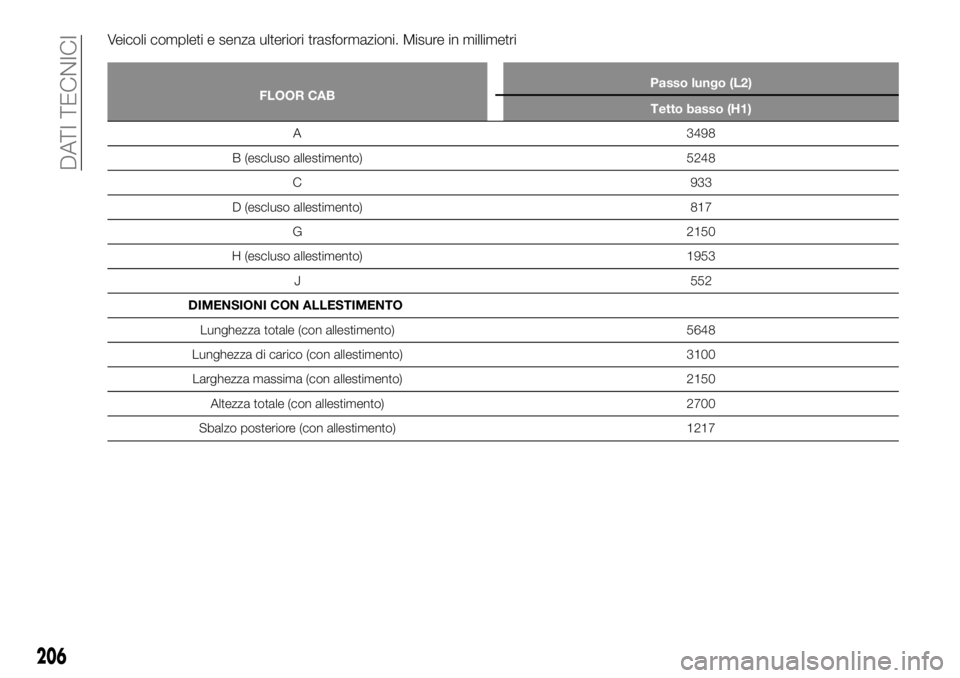

Page 208 of 244

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FLOOR CABPasso lungo (L2)
Tetto basso (H1)
A 3498
B (escluso allestimento) 5248
C 933
D (escluso allestimento) 817
G 2150
H (esc

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FLOOR CABPasso lungo (L2)
Tetto basso (H1)
A 3498
B (escluso allestimento) 5248
C 933
D (escluso allestimento) 817
G 2150
H (escluso allestimento) 1953
J 552
DIMENSIONI CON ALLESTIMENTO
Lunghezza totale (con allestimento) 5648
Lunghezza di carico (con allestimento) 3100
Larghezza massima (con allestimento) 2150
Altezza totale (con allestimento) 2700
Sbalzo posteriore (con allestimento) 1217
206
DATI TECNICI

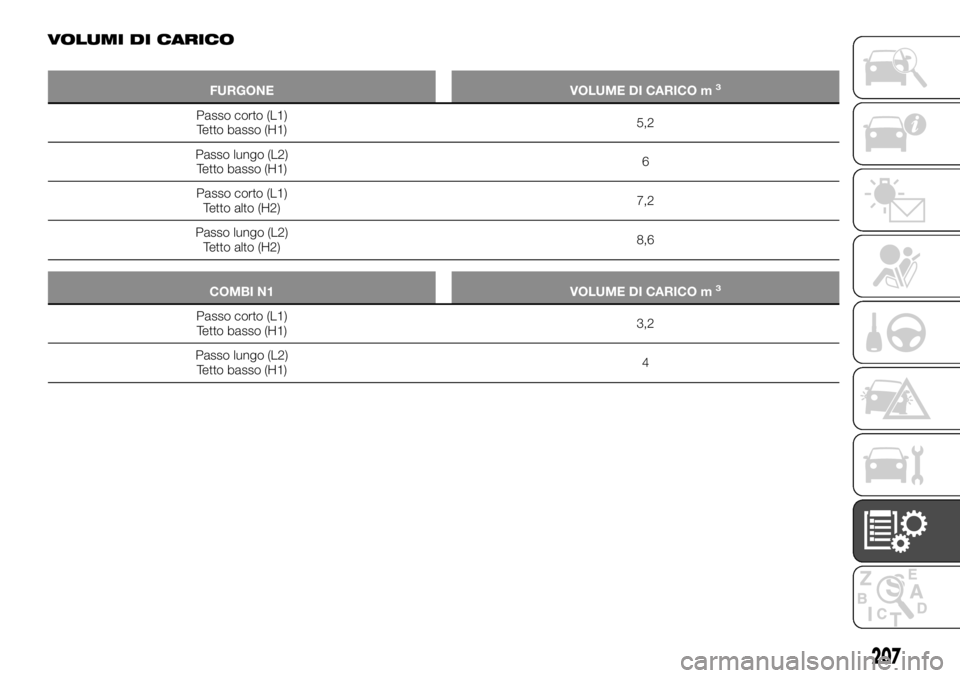

Page 209 of 244

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) VOLUMI DI CARICO
FURGONE VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5,2
Passo lungo (L2)
Tetto basso (H1)6
Passo corto (L1)
Tetto alto (H2)7,2
Passo lungo (L2)
Tetto alto (H2)8,6
COMBI N1 VO

VOLUMI DI CARICO
FURGONE VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5,2
Passo lungo (L2)
Tetto basso (H1)6
Passo corto (L1)
Tetto alto (H2)7,2
Passo lungo (L2)
Tetto alto (H2)8,6
COMBI N1 VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)3,2
Passo lungo (L2)
Tetto basso (H1)4
207

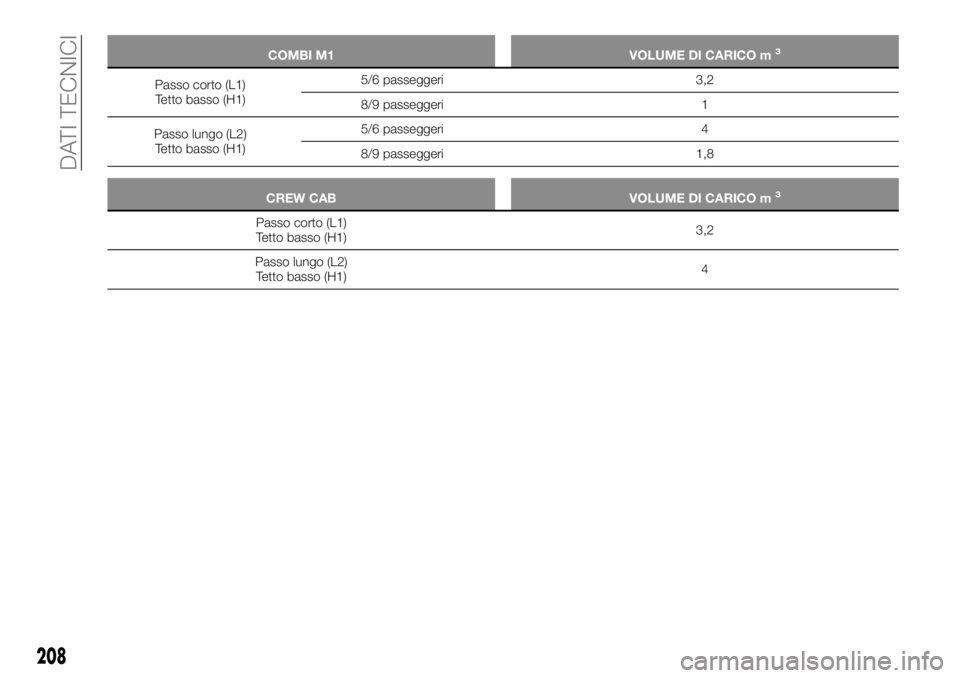

Page 210 of 244

FIAT TALENTO 2020 Libretto Uso Manutenzione (in Italian) COMBI M1 VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5/6 passeggeri 3,2
8/9 passeggeri 1
Passo lungo (L2)
Tetto basso (H1)5/6 passeggeri 4
8/9 passeggeri 1,8
CREW CAB VOLUME DI CARICO m3
Pass

COMBI M1 VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5/6 passeggeri 3,2
8/9 passeggeri 1
Passo lungo (L2)
Tetto basso (H1)5/6 passeggeri 4
8/9 passeggeri 1,8
CREW CAB VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)3,2
Passo lungo (L2)
Tetto basso (H1)4
208
