FIAT TALENTO 2020 Manual de Empleo y Cuidado (in Spanish)

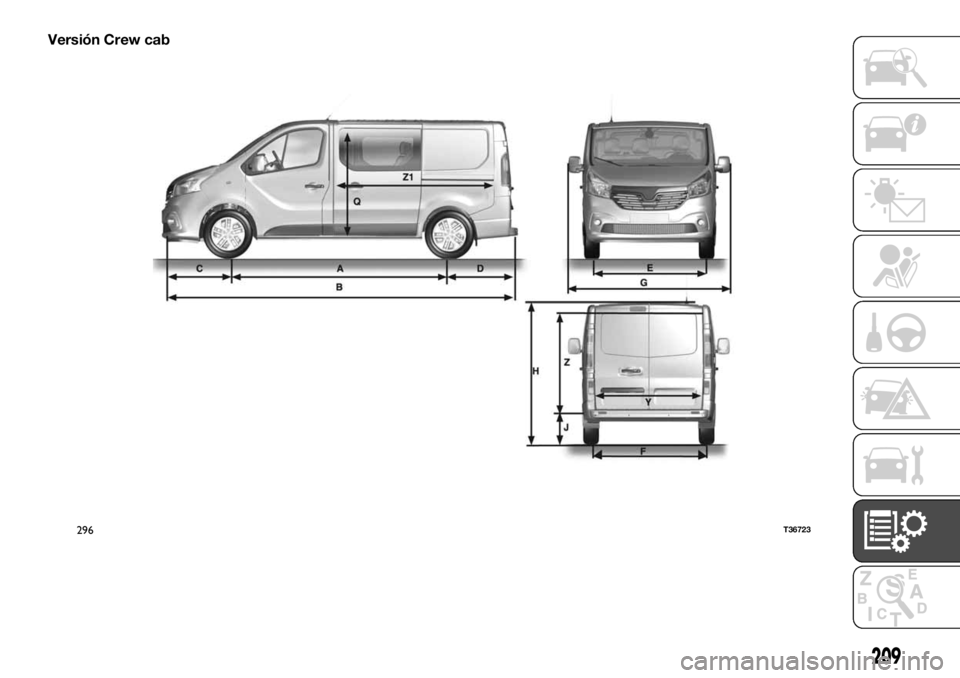

Versión Crew cab
296T36723
209

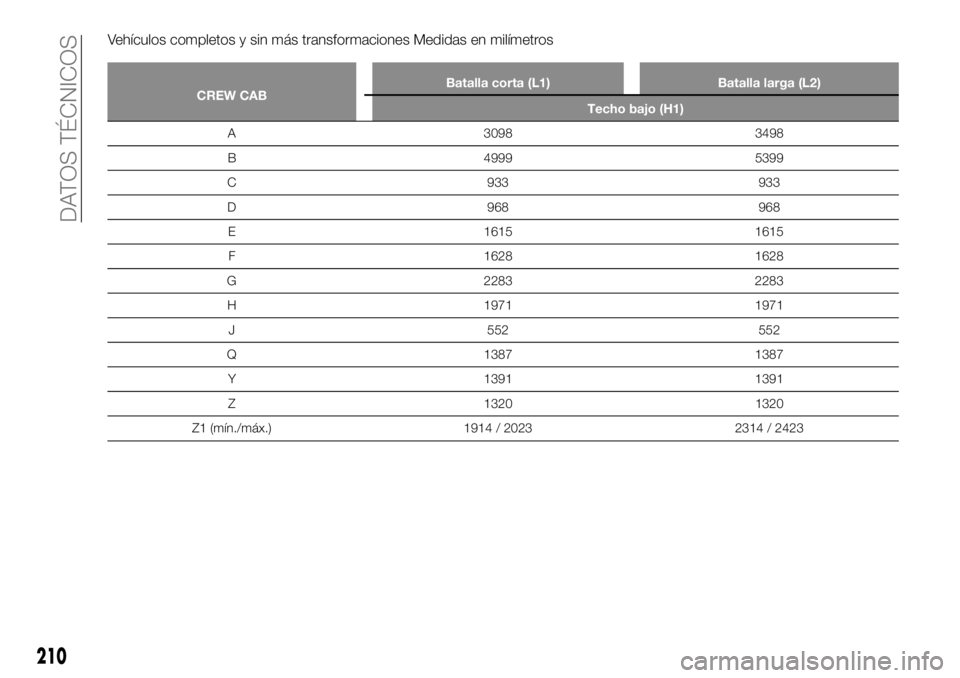

Vehículos completos y sin más transformaciones Medidas en milímetros
CREW CABBatalla corta (L1) Batalla larga (L2)
Techo bajo (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (mín./máx.) 1914/ 2023 2314 / 2423
210
DATOS TÉCNICOS

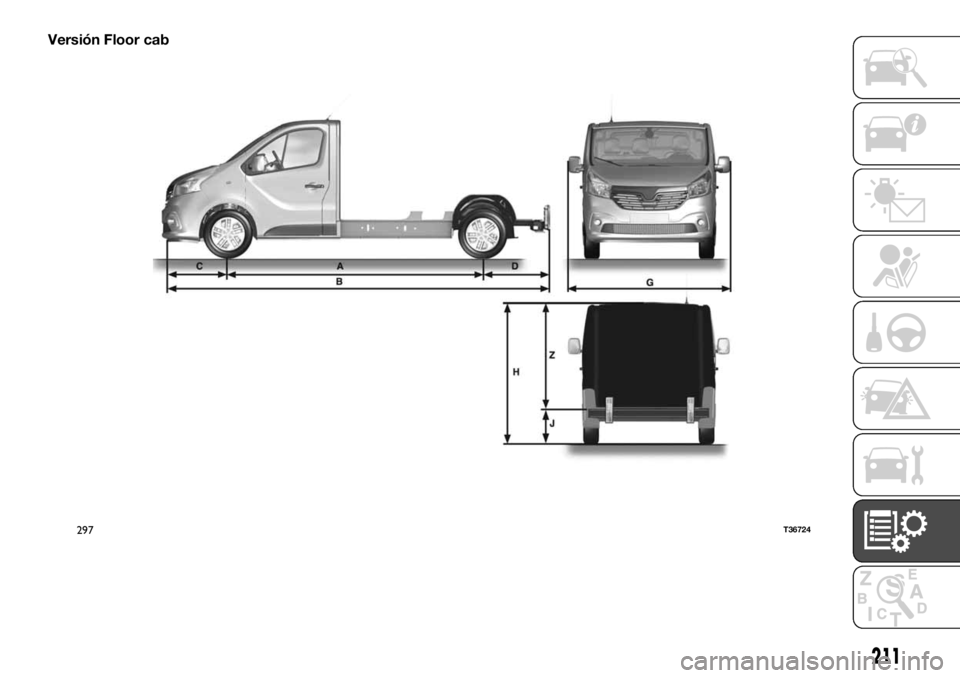

Versión Floor cab
297T36724
211

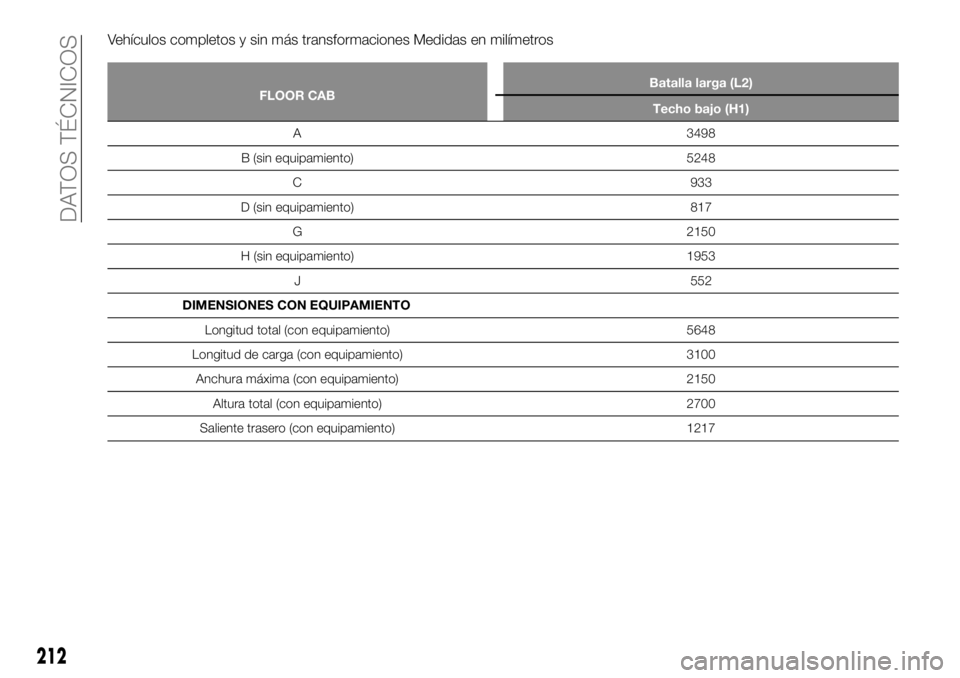

Vehículos completos y sin más transformaciones Medidas en milímetros
FLOOR CABBatalla larga (L2)
Techo bajo (H1)
A 3498
B (sin equipamiento) 5248
C 933
D (sin equipamiento) 817
G 2150
H (sin equipamiento) 1953
J 552
DIMENSIONES CON EQUIPAMIENTO
Longitud total (con equipamiento) 5648
Longitud de carga (con equipamiento) 3100
Anchura máxima (con equipamiento) 2150
Altura total (con equipamiento) 2700
Saliente trasero (con equipamiento) 1217
212
DATOS TÉCNICOS

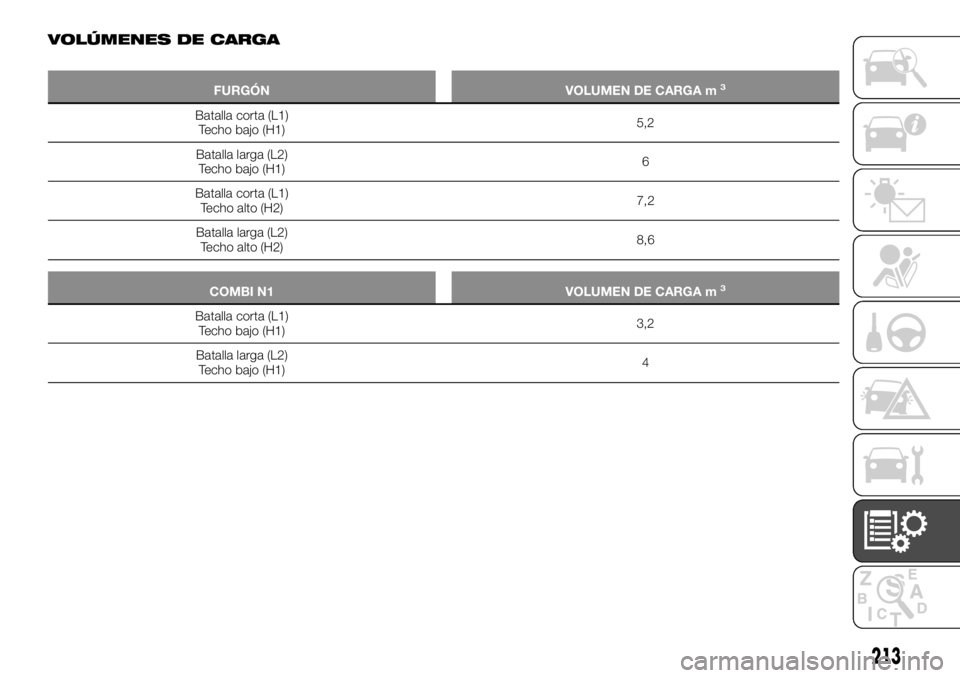

VOLÚMENES DE CARGA
FURGÓN VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)5,2
Batalla larga (L2)
Techo bajo (H1)6
Batalla corta (L1)
Techo alto (H2)7,2
Batalla larga (L2)
Techo alto (H2)8,6
COMBI N1 VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)3,2
Batalla larga (L2)
Techo bajo (H1)4
213

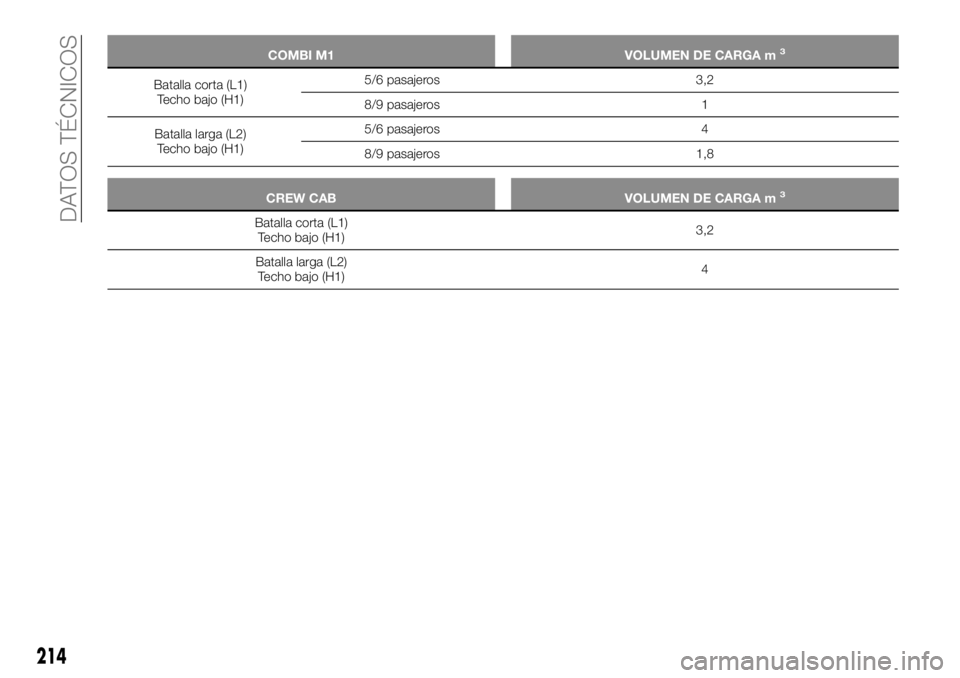

COMBI M1 VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)5/6 pasajeros 3,2
8/9 pasajeros 1
Batalla larga (L2)
Techo bajo (H1)5/6 pasajeros 4
8/9 pasajeros 1,8
CREW CAB VOLUMEN DE CARGA m3
Batalla corta (L1)
Techo bajo (H1)3,2
Batalla larga (L2)
Techo bajo (H1)4
214
DATOS TÉCNICOS

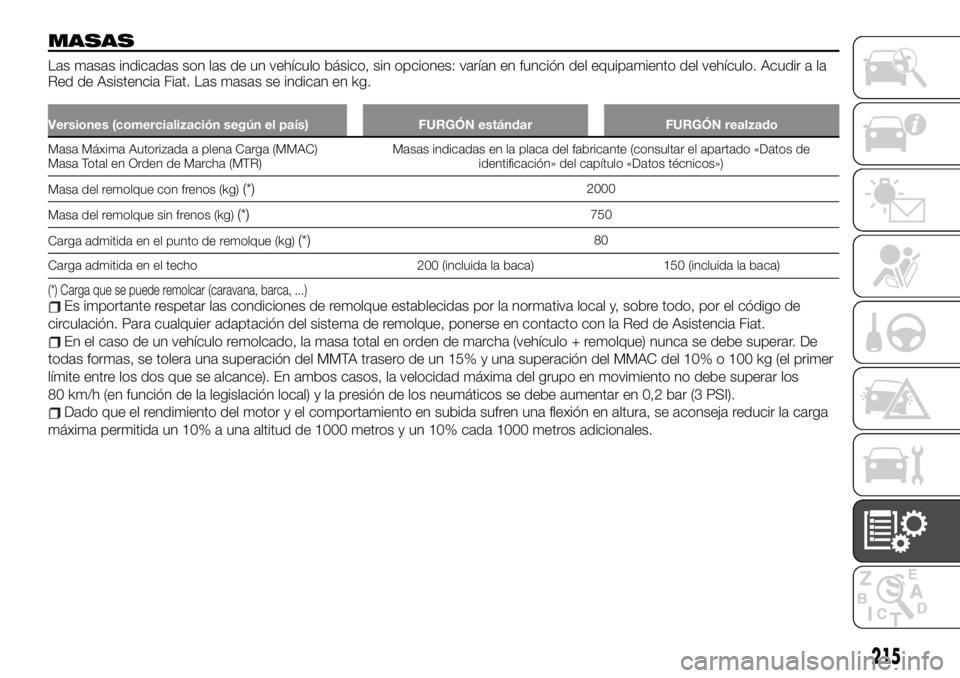

MASAS
Las masas indicadas son las de un vehículo básico, sin opciones: varían en función del equipamiento del vehículo. Acudir a la
Red de Asistencia Fiat. Las masas se indican en kg.
Versiones (comercialización según el país) FURGÓN estándar FURGÓN realzado
Masa Máxima Autorizada a plena Carga (MMAC)
Masa Total
en Orden de Marcha (MTR)Masas indicadas en la placa del fabricante (consultar el apartado «Datos de
identificación» del capítulo «Datos técnicos»)
Masa del remolque con frenos (kg)
(*)2000
Masa del remolque sin frenos (kg)
(*)750
Carga admitida en el punto de remolque (kg)
(*)80
Carga admitida en el techo 200 (incluida la baca) 150 (incluida la baca)
(*) Carga que se puede remolcar (caravana, barca, ...)Es importante respetar las condiciones de remolque establecidas por la normativa local y, sobre todo, por el código de
circulación. Para cualquier adaptación del sistema de remolque, ponerse en contacto con la Red de Asistencia Fiat.
En el caso de un vehículo remolcado, la masa total en orden de marcha (vehículo + remolque) nunca se debe superar. De
todas formas, se tolera una superación del MMTA trasero de un 15% y una superación del MMAC del 10% o 100 kg (el primer
límite entre los dos que se alcance). En ambos casos, la velocidad máxima del grupo en movimiento no debe superar los
80 km/h (en función de la legislación local) y la presión de los neumáticos se debe aumentar en 0,2 bar (3 PSI).
Dado que el rendimiento del motor y el comportamiento en subida sufren una flexión en altura, se aconseja reducir la carga
máxima permitida un 10% a una altitud de 1000 metros y un 10% cada 1000 metros adicionales.
215

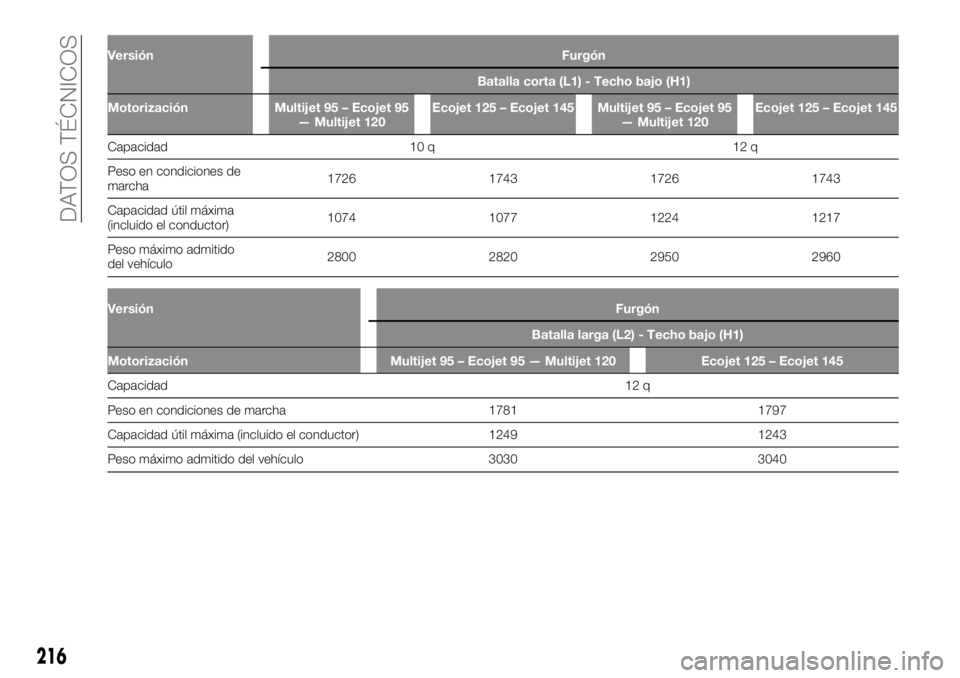

Versión Furgón
Batalla corta (L1) - Techo bajo (H1)
Motorización Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145 Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145
Capacidad 10 q 12 q
Peso
en condicionesde
marcha1726 1743 1726 1743
Capacidad útil máxima
(incluido el conductor)1074 1077 1224 1217
Peso máximo admitido
del vehículo2800 2820 2950 2960
VersiónFurgón
Batalla larga (L2) - Techo bajo (H1)
Motorización Multijet 95 – Ecojet 95 — Multijet 120 Ecojet 125 – Ecojet 145
Capacidad12
q
Peso encondiciones de marcha 1781 1797
Capacidad útil máxima (incluido el conductor) 1249 1243
Peso máximo admitido del vehículo 3030 3040
216
DATOS TÉCNICOS

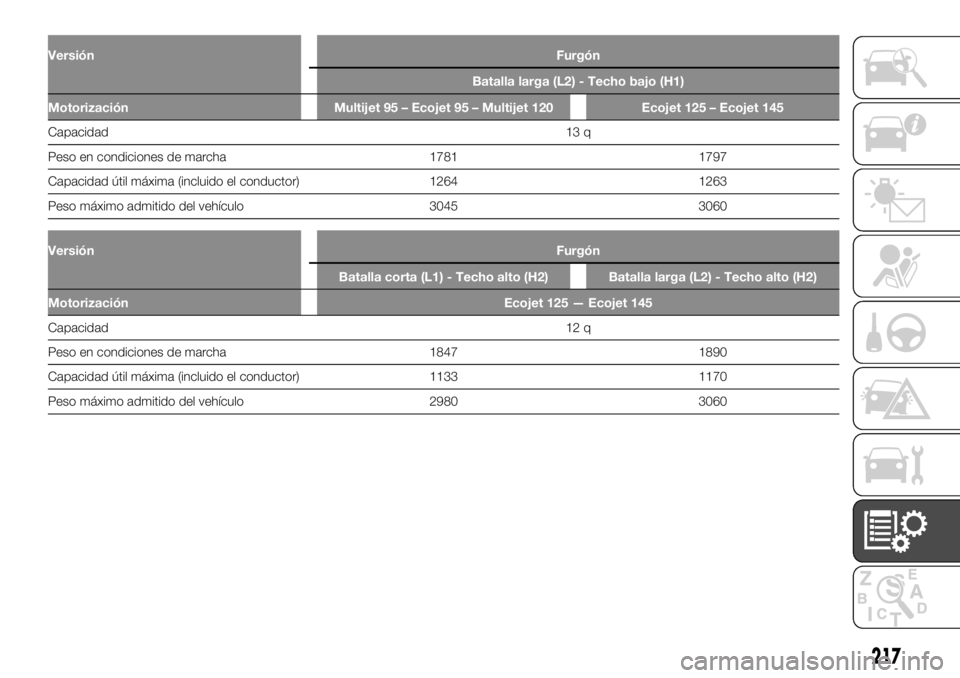

VersiónFurgón
Batalla larga (L2) - Techo bajo (H1)
Motorización Multijet 95 – Ecojet 95 – Multijet 120 Ecojet 125 – Ecojet 145
Capacidad13
q
Peso encondiciones de marcha 1781 1797
Capacidad útil máxima (incluido el conductor) 1264 1263
Peso máximo admitido del vehículo 3045 3060
VersiónFurgón
Batalla corta (L1) - Techo alto (H2) Batalla larga (L2) - Techo alto (H2)
Motorización Ecojet 125 — Ecojet 145
Capacidad12
q
Peso encondiciones de marcha 1847 1890
Capacidad útil máxima (incluido el conductor) 1133 1170
Peso máximo admitido del vehículo 2980 3060
217

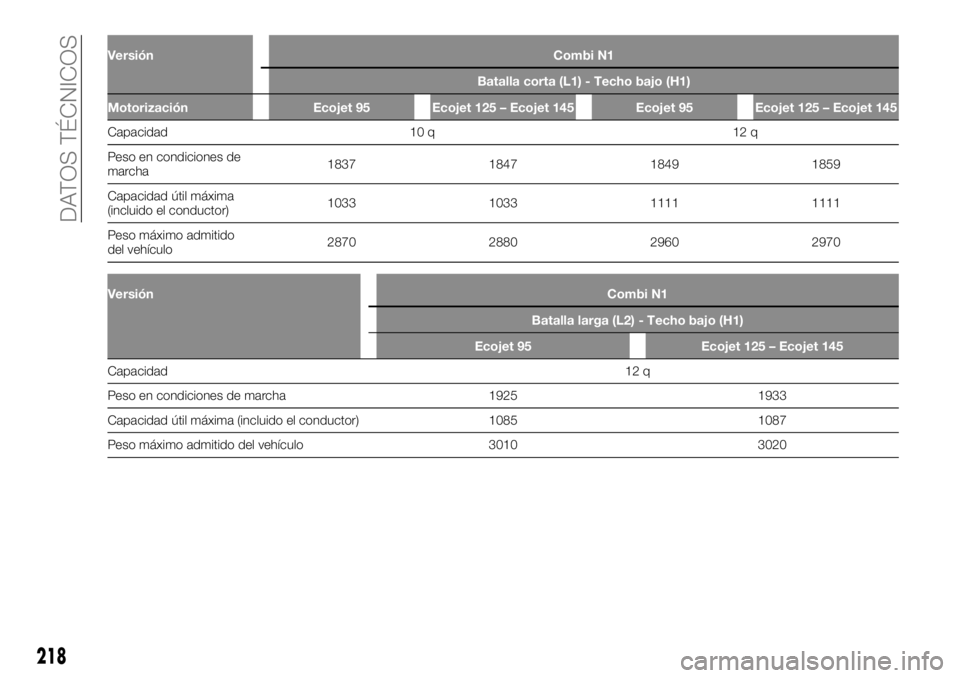

Versión Combi N1
Batalla corta (L1) - Techo bajo (H1)
Motorización Ecojet 95 Ecojet 125 – Ecojet 145 Ecojet 95 Ecojet 125 – Ecojet 145
Capacidad 10 q 12 q
Peso
en condicionesde
marcha1837 1847 1849 1859
Capacidad útil máxima
(incluido el conductor)1033 1033 1111 1111
Peso máximo admitido
del vehículo2870 2880 2960 2970
VersiónCombi N1
Batalla larga (L2) - Techo bajo (H1)
Ecojet 95 Ecojet 125 – Ecojet 145
Capacidad12
q
Peso encondiciones de marcha 1925 1933
Capacidad útil máxima (incluido el conductor) 1085 1087
Peso máximo admitido del vehículo 3010 3020
218
