FIAT TIPO 4DOORS 2018 Betriebsanleitung (in German)

18)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.RÜCKSPIEGEL
INNENSPIEGEL
Manuelle Einstellung
Mit dem Hebel 1 Abb. 16 kann der
Spiegel auf zwei verschiedene
Positionen eingestellt werden: normal
oder Blendschutz.
Elektrochromspiegel
(wo vorhanden)
Der elektrochromatische Spiegel ist
imstande, automatisch das
Rückstrahlvermögen so anzupassen,
dass der Fahrer nicht geblendet
wirdAbb. 17.
Am Elektrochromspiegel ermöglicht
eine ON/OFF-Taste die Aktivierung/
Deaktivierung der elektrochromen
Abblendfunktion.Beim Einlegen des Rückwärtsgangs
nimmt der Spiegel immer die Färbung
für den Tagesgebrauch an.
AUSSENSPIEGEL
19)
Manuelle Einstellung
Von der Fahrzeuginnenseite her über
den Hebel 1 Abb. 18 den Spiegel
einstellen.
1604106J0001EM
1704106J0002EM
1804106J0006EM
19

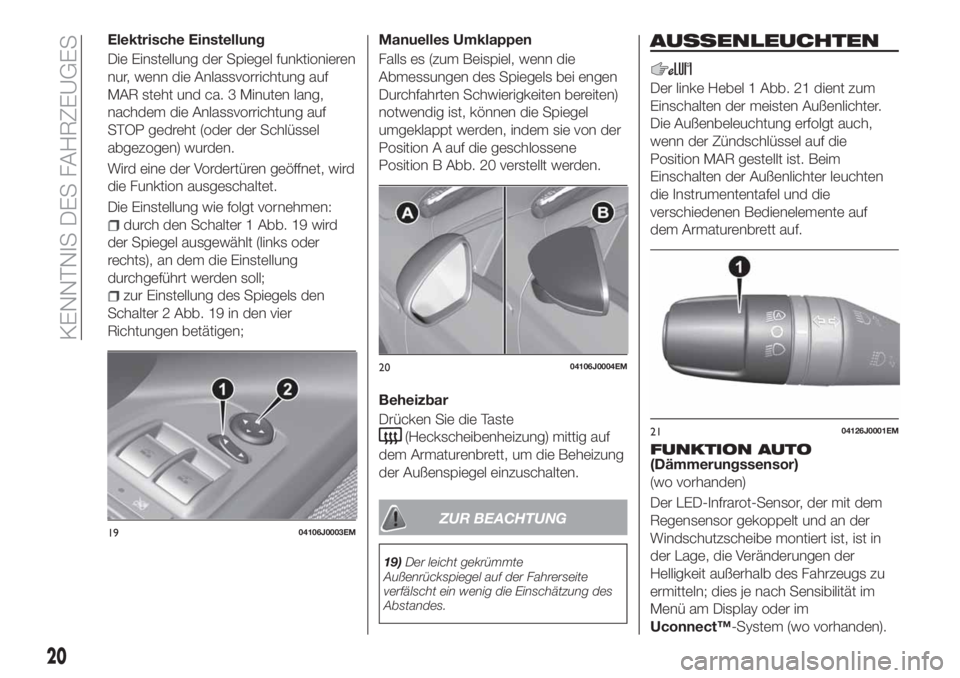

Elektrische Einstellung
Die Einstellung der Spiegel funktionieren
nur, wenn die Anlassvorrichtung auf
MAR steht und ca. 3 Minuten lang,
nachdem die Anlassvorrichtung auf
STOP gedreht (oder der Schlüssel
abgezogen) wurden.
Wird eine der Vordertüren geöffnet, wird
die Funktion ausgeschaltet.
Die Einstellung wie folgt vornehmen:
durch den Schalter 1 Abb. 19 wird
der Spiegel ausgewählt (links oder
rechts), an dem die Einstellung
durchgeführt werden soll;
zur Einstellung des Spiegels den
Schalter 2 Abb. 19 in den vier
Richtungen betätigen;Manuelles Umklappen
Falls es (zum Beispiel, wenn die
Abmessungen des Spiegels bei engen
Durchfahrten Schwierigkeiten bereiten)
notwendig ist, können die Spiegel
umgeklappt werden, indem sie von der
Position A auf die geschlossene
Position B Abb. 20 verstellt werden.
Beheizbar
Drücken Sie die Taste
(Heckscheibenheizung) mittig auf
dem Armaturenbrett, um die Beheizung
der Außenspiegel einzuschalten.
ZUR BEACHTUNG
19)Der leicht gekrümmte
Außenrückspiegel auf der Fahrerseite
verfälscht ein wenig die Einschätzung des
Abstandes.
AUSSENLEUCHTEN
Der linke Hebel 1 Abb. 21 dient zum
Einschalten der meisten Außenlichter.
Die Außenbeleuchtung erfolgt auch,
wenn der Zündschlüssel auf die
Position MAR gestellt ist. Beim
Einschalten der Außenlichter leuchten
die Instrumententafel und die
verschiedenen Bedienelemente auf
dem Armaturenbrett auf.
FUNKTION AUTO(Dämmerungssensor)
(wo vorhanden)
Der LED-Infrarot-Sensor, der mit dem
Regensensor gekoppelt und an der
Windschutzscheibe montiert ist, ist in
der Lage, die Veränderungen der
Helligkeit außerhalb des Fahrzeugs zu
ermitteln; dies je nach Sensibilität im
Menü am Display oder im
Uconnect™-System (wo vorhanden).
1904106J0003EM
2004106J0004EM
2104126J0001EM
20
KENNTNIS DES FAHRZEUGES

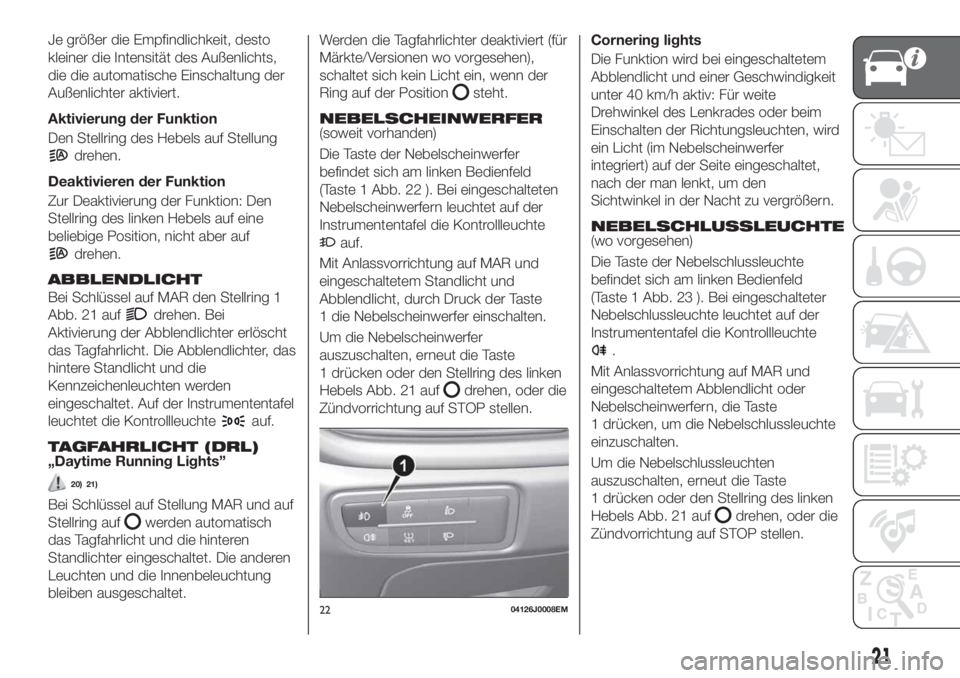

Je größer die Empfindlichkeit, desto
kleiner die Intensität des Außenlichts,
die die automatische Einschaltung der
Außenlichter aktiviert.
Aktivierung der Funktion
Den Stellring des Hebels auf Stellung
drehen.
Deaktivieren der Funktion
Zur Deaktivierung der Funktion: Den
Stellring des linken Hebels auf eine
beliebige Position, nicht aber auf
drehen.
ABBLENDLICHT
Bei Schlüssel auf MAR den Stellring 1
Abb. 21 auf
drehen. Bei
Aktivierung der Abblendlichter erlöscht
das Tagfahrlicht. Die Abblendlichter, das
hintere Standlicht und die
Kennzeichenleuchten werden
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
TAGFAHRLICHT (DRL)„Daytime Running Lights”
20) 21)
Bei Schlüssel auf Stellung MAR und auf
Stellring auf
werden automatisch
das Tagfahrlicht und die hinteren
Standlichter eingeschaltet. Die anderen
Leuchten und die Innenbeleuchtung
bleiben ausgeschaltet.Werden die Tagfahrlichter deaktiviert (für
Märkte/Versionen wo vorgesehen),
schaltet sich kein Licht ein, wenn der
Ring auf der Position
steht.
NEBELSCHEINWERFER(soweit vorhanden)
Die Taste der Nebelscheinwerfer
befindet sich am linken Bedienfeld
(Taste 1 Abb. 22 ). Bei eingeschalteten
Nebelscheinwerfern leuchtet auf der
Instrumententafel die Kontrollleuchte
auf.
Mit Anlassvorrichtung auf MAR und
eingeschaltetem Standlicht und
Abblendlicht, durch Druck der Taste
1 die Nebelscheinwerfer einschalten.
Um die Nebelscheinwerfer
auszuschalten, erneut die Taste
1 drücken oder den Stellring des linken
Hebels Abb. 21 auf
drehen, oder die
Zündvorrichtung auf STOP stellen.Cornering lights
Die Funktion wird bei eingeschaltetem
Abblendlicht und einer Geschwindigkeit
unter 40 km/h aktiv: Für weite
Drehwinkel des Lenkrades oder beim
Einschalten der Richtungsleuchten, wird
ein Licht (im Nebelscheinwerfer
integriert) auf der Seite eingeschaltet,
nach der man lenkt, um den
Sichtwinkel in der Nacht zu vergrößern.
NEBELSCHLUSSLEUCHTE(wo vorgesehen)
Die Taste der Nebelschlussleuchte
befindet sich am linken Bedienfeld
(Taste 1 Abb. 23 ). Bei eingeschalteter
Nebelschlussleuchte leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Mit Anlassvorrichtung auf MAR und
eingeschaltetem Abblendlicht oder
Nebelscheinwerfern, die Taste
1 drücken, um die Nebelschlussleuchte
einzuschalten.
Um die Nebelschlussleuchten
auszuschalten, erneut die Taste
1 drücken oder den Stellring des linken
Hebels Abb. 21 auf
drehen, oder die
Zündvorrichtung auf STOP stellen.
2204126J0008EM
21

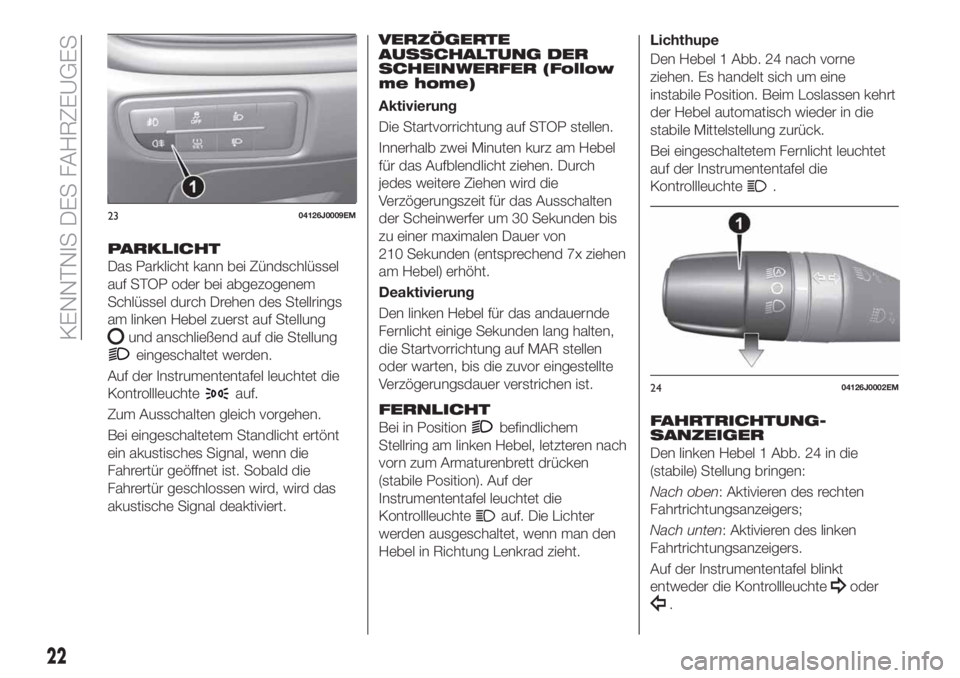

PARKLICHT
Das Parklicht kann bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings
am linken Hebel zuerst auf Stellung
und anschließend auf die Stellung
eingeschaltet werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Zum Ausschalten gleich vorgehen.
Bei eingeschaltetem Standlicht ertönt
ein akustisches Signal, wenn die
Fahrertür geöffnet ist. Sobald die
Fahrertür geschlossen wird, wird das
akustische Signal deaktiviert.
VERZÖGERTE
AUSSCHALTUNG DER
SCHEINWERFER (Follow
me home)
Aktivierung
Die Startvorrichtung auf STOP stellen.
Innerhalb zwei Minuten kurz am Hebel
für das Aufblendlicht ziehen. Durch
jedes weitere Ziehen wird die
Verzögerungszeit für das Ausschalten
der Scheinwerfer um 30 Sekunden bis
zu einer maximalen Dauer von
210 Sekunden (entsprechend 7x ziehen
am Hebel) erhöht.
Deaktivierung
Den linken Hebel für das andauernde
Fernlicht einige Sekunden lang halten,
die Startvorrichtung auf MAR stellen
oder warten, bis die zuvor eingestellte
Verzögerungsdauer verstrichen ist.
FERNLICHT
Bei in Positionbefindlichem
Stellring am linken Hebel, letzteren nach
vorn zum Armaturenbrett drücken
(stabile Position). Auf der
Instrumententafel leuchtet die
Kontrollleuchte
auf. Die Lichter
werden ausgeschaltet, wenn man den
Hebel in Richtung Lenkrad zieht.Lichthupe
Den Hebel 1 Abb. 24 nach vorne
ziehen. Es handelt sich um eine
instabile Position. Beim Loslassen kehrt
der Hebel automatisch wieder in die
stabile Mittelstellung zurück.
Bei eingeschaltetem Fernlicht leuchtet
auf der Instrumententafel die
Kontrollleuchte
.
FAHRTRICHTUNG-
SANZEIGER
Den linken Hebel 1 Abb. 24 in die
(stabile) Stellung bringen:
Nach oben: Aktivieren des rechten
Fahrtrichtungsanzeigers;
Nach unten: Aktivieren des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt
entweder die Kontrollleuchte
oder
.
2304126J0009EM
2404126J0002EM
22
KENNTNIS DES FAHRZEUGES

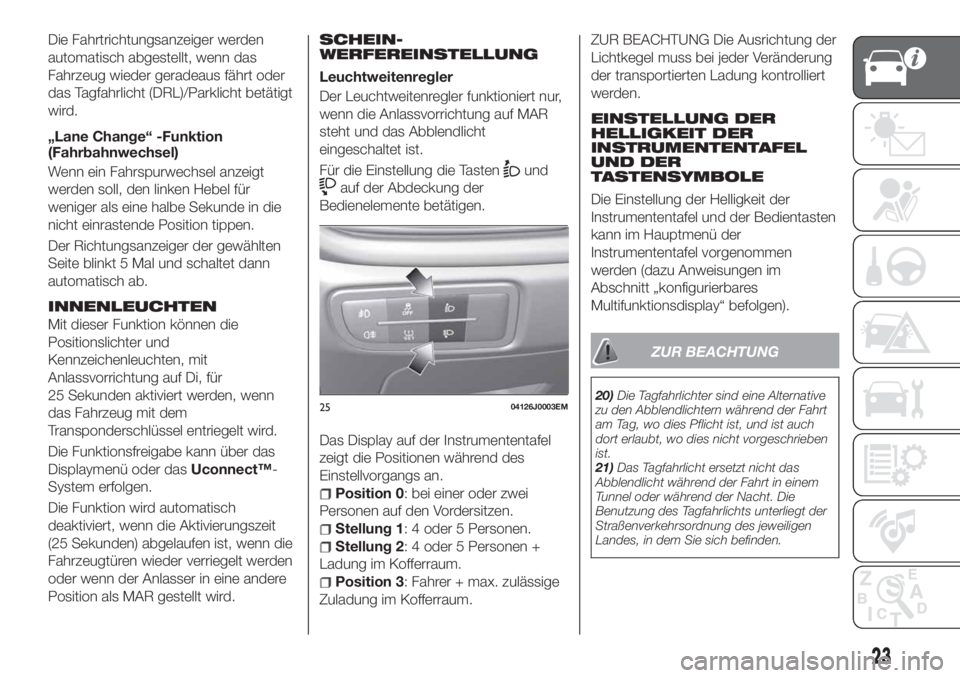

Die Fahrtrichtungsanzeiger werden
automatisch abgestellt, wenn das
Fahrzeug wieder geradeaus fährt oder
das Tagfahrlicht (DRL)/Parklicht betätigt
wird.
„Lane Change“ -Funktion
(Fahrbahnwechsel)
Wenn ein Fahrspurwechsel anzeigt
werden soll, den linken Hebel für
weniger als eine halbe Sekunde in die
nicht einrastende Position tippen.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
INNENLEUCHTEN
Mit dieser Funktion können die
Positionslichter und
Kennzeichenleuchten, mit
Anlassvorrichtung auf Di, für
25 Sekunden aktiviert werden, wenn
das Fahrzeug mit dem
Transponderschlüssel entriegelt wird.
Die Funktionsfreigabe kann über das
Displaymenü oder dasUconnect™-
System erfolgen.
Die Funktion wird automatisch
deaktiviert, wenn die Aktivierungszeit
(25 Sekunden) abgelaufen ist, wenn die
Fahrzeugtüren wieder verriegelt werden
oder wenn der Anlasser in eine andere
Position als MAR gestellt wird.
SCHEIN-
WERFEREINSTELLUNG
Leuchtweitenregler
Der Leuchtweitenregler funktioniert nur,
wenn die Anlassvorrichtung auf MAR
steht und das Abblendlicht
eingeschaltet ist.
Für die Einstellung die Tasten
und
auf der Abdeckung der
Bedienelemente betätigen.
Das Display auf der Instrumententafel
zeigt die Positionen während des
Einstellvorgangs an.
Position 0: bei einer oder zwei
Personen auf den Vordersitzen.
Stellung 1: 4 oder 5 Personen.
Stellung 2: 4 oder 5 Personen +
Ladung im Kofferraum.
Position 3: Fahrer + max. zulässige
Zuladung im Kofferraum.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel muss bei jeder Veränderung
der transportierten Ladung kontrolliert
werden.
EINSTELLUNG DER
HELLIGKEIT DER
INSTRUMENTENTAFEL
UND DER
TASTENSYMBOLE
Die Einstellung der Helligkeit der
Instrumententafel und der Bedientasten
kann im Hauptmenü der
Instrumententafel vorgenommen
werden (dazu Anweisungen im
Abschnitt „konfigurierbares
Multifunktionsdisplay“ befolgen).
ZUR BEACHTUNG
20)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist.
21)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden.2504126J0003EM
23

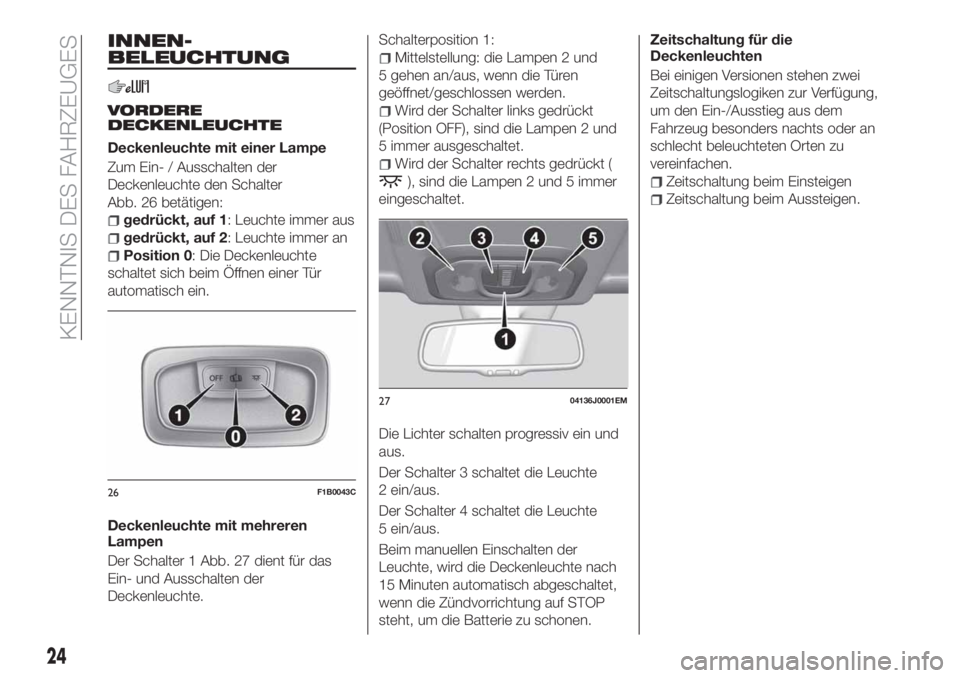

INNEN-
VORDERE
DECKENLEUCHTE
Deckenleuchte mit einer Lampe
Zum Ein- / Ausschalten der
Deckenleuchte den Schalter
Abb. 26 betätigen:
gedrückt, auf 1: Leuchte immer aus
gedrückt, auf 2: Leuchte immer an
Position 0: Die Deckenleuchte
schaltet sich beim Öffnen einer Tür
automatisch ein.
Deckenleuchte mit mehreren
Lampen
Der Schalter 1 Abb. 27 dient für das
Ein- und Ausschalten der
Deckenleuchte.Schalterposition 1:
Mittelstellung: die Lampen 2 und
5 gehen an/aus, wenn die Türen
geöffnet/geschlossen werden.
Wird der Schalter links gedrückt
(Position OFF), sind die Lampen 2 und
5 immer ausgeschaltet.
Wird der Schalter rechts gedrückt (
), sind die Lampen 2 und 5 immer
eingeschaltet.
Die Lichter schalten progressiv ein und
aus.
Der Schalter 3 schaltet die Leuchte
2 ein/aus.
Der Schalter 4 schaltet die Leuchte
5 ein/aus.
Beim manuellen Einschalten der
Leuchte, wird die Deckenleuchte nach
15 Minuten automatisch abgeschaltet,
wenn die Zündvorrichtung auf STOP
steht, um die Batterie zu schonen.Zeitschaltung für die
Deckenleuchten
Bei einigen Versionen stehen zwei
Zeitschaltungslogiken zur Verfügung,
um den Ein-/Ausstieg aus dem
Fahrzeug besonders nachts oder an
schlecht beleuchteten Orten zu
vereinfachen.Zeitschaltung beim Einsteigen
Zeitschaltung beim Aussteigen.
26F1B0043C
2704136J0001EM
24
KENNTNIS DES FAHRZEUGES

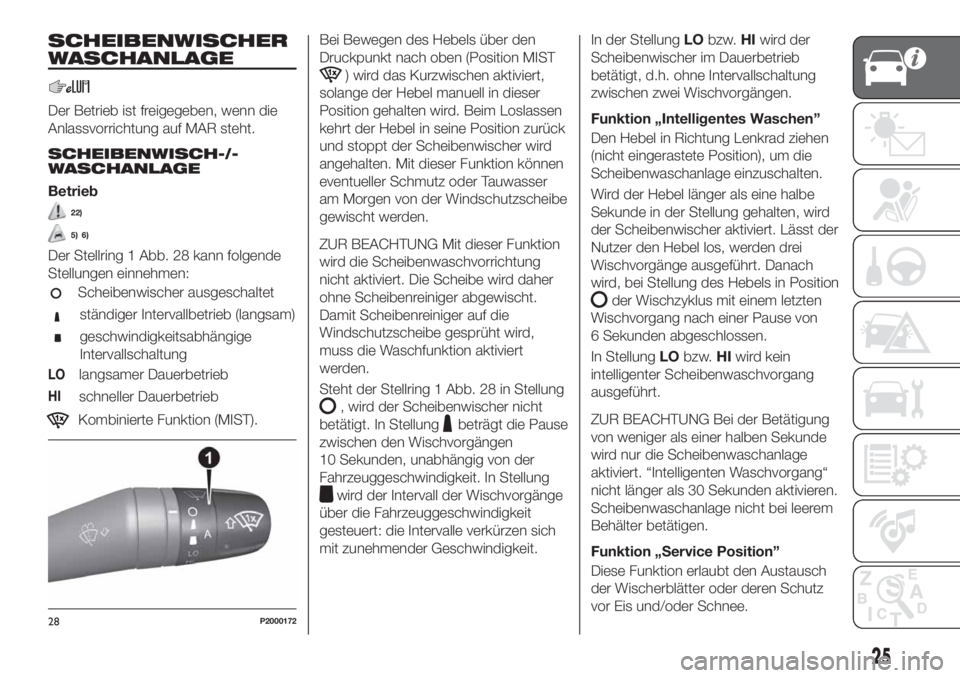

BELEUCHTUNG

SCHEIBENWISCHER
WASCHANLAGE
Der Betrieb ist freigegeben, wenn die
Anlassvorrichtung auf MAR steht.
SCHEIBENWISCH-/-
WASCHANLAGE
Betrieb
22)
5) 6)
Der Stellring 1 Abb. 28 kann folgende
Stellungen einnehmen:
Scheibenwischer ausgeschaltet
ständiger Intervallbetrieb (langsam)
geschwindigkeitsabhängige
Intervallschaltung
LOlangsamer Dauerbetrieb
HIschneller Dauerbetrieb
Kombinierte Funktion (MIST).
Bei Bewegen des Hebels über den
Druckpunkt nach oben (Position MIST
) wird das Kurzwischen aktiviert,
solange der Hebel manuell in dieser
Position gehalten wird. Beim Loslassen
kehrt der Hebel in seine Position zurück
und stoppt der Scheibenwischer wird
angehalten. Mit dieser Funktion können
eventueller Schmutz oder Tauwasser
am Morgen von der Windschutzscheibe
gewischt werden.
ZUR BEACHTUNG Mit dieser Funktion
wird die Scheibenwaschvorrichtung
nicht aktiviert. Die Scheibe wird daher
ohne Scheibenreiniger abgewischt.
Damit Scheibenreiniger auf die
Windschutzscheibe gesprüht wird,
muss die Waschfunktion aktiviert
werden.
Steht der Stellring 1 Abb. 28 in Stellung
, wird der Scheibenwischer nicht
betätigt. In Stellung
beträgt die Pause
zwischen den Wischvorgängen
10 Sekunden, unabhängig von der
Fahrzeuggeschwindigkeit. In Stellung
wird der Intervall der Wischvorgänge
über die Fahrzeuggeschwindigkeit
gesteuert: die Intervalle verkürzen sich
mit zunehmender Geschwindigkeit.In der StellungLObzw.HIwird der
Scheibenwischer im Dauerbetrieb
betätigt, d.h. ohne Intervallschaltung
zwischen zwei Wischvorgängen.
Funktion „Intelligentes Waschen”
Den Hebel in Richtung Lenkrad ziehen
(nicht eingerastete Position), um die
Scheibenwaschanlage einzuschalten.
Wird der Hebel länger als eine halbe
Sekunde in der Stellung gehalten, wird
der Scheibenwischer aktiviert. Lässt der
Nutzer den Hebel los, werden drei
Wischvorgänge ausgeführt. Danach
wird, bei Stellung des Hebels in Position
der Wischzyklus mit einem letzten
Wischvorgang nach einer Pause von
6 Sekunden abgeschlossen.
In StellungLObzw.HIwird kein
intelligenter Scheibenwaschvorgang
ausgeführt.
ZUR BEACHTUNG Bei der Betätigung
von weniger als einer halben Sekunde
wird nur die Scheibenwaschanlage
aktiviert. “Intelligenten Waschvorgang“
nicht länger als 30 Sekunden aktivieren.
Scheibenwaschanlage nicht bei leerem
Behälter betätigen.
Funktion „Service Position”
Diese Funktion erlaubt den Austausch
der Wischerblätter oder deren Schutz
vor Eis und/oder Schnee.
28P2000172
25

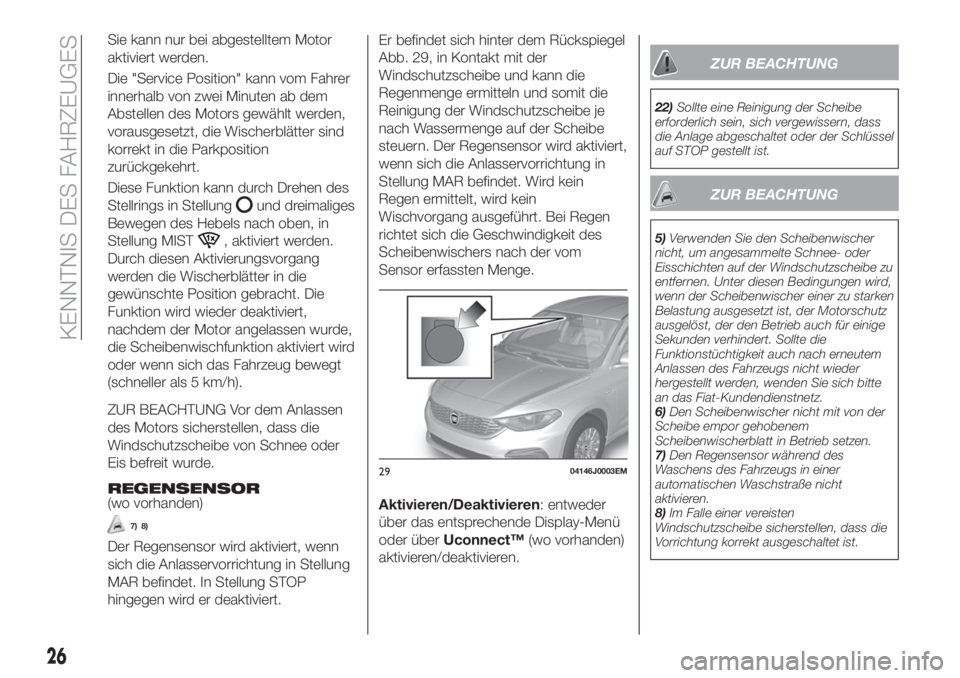

Sie kann nur bei abgestelltem Motor
aktiviert werden.
Die "Service Position" kann vom Fahrer
innerhalb von zwei Minuten ab dem
Abstellen des Motors gewählt werden,
vorausgesetzt, die Wischerblätter sind
korrekt in die Parkposition
zurückgekehrt.
Diese Funktion kann durch Drehen des
Stellrings in Stellung
und dreimaliges
Bewegen des Hebels nach oben, in
Stellung MIST
, aktiviert werden.
Durch diesen Aktivierungsvorgang
werden die Wischerblätter in die
gewünschte Position gebracht. Die
Funktion wird wieder deaktiviert,
nachdem der Motor angelassen wurde,
die Scheibenwischfunktion aktiviert wird
oder wenn sich das Fahrzeug bewegt
(schneller als 5 km/h).
ZUR BEACHTUNG Vor dem Anlassen
des Motors sicherstellen, dass die
Windschutzscheibe von Schnee oder
Eis befreit wurde.
REGENSENSOR
(wo vorhanden)
7) 8)
Der Regensensor wird aktiviert, wenn
sich die Anlasservorrichtung in Stellung
MAR befindet. In Stellung STOP
hingegen wird er deaktiviert.Er befindet sich hinter dem Rückspiegel
Abb. 29, in Kontakt mit der
Windschutzscheibe und kann die
Regenmenge ermitteln und somit die
Reinigung der Windschutzscheibe je
nach Wassermenge auf der Scheibe
steuern. Der Regensensor wird aktiviert,
wenn sich die Anlasservorrichtung in
Stellung MAR befindet. Wird kein
Regen ermittelt, wird kein
Wischvorgang ausgeführt. Bei Regen
richtet sich die Geschwindigkeit des
Scheibenwischers nach der vom
Sensor erfassten Menge.
Aktivieren/Deaktivieren: entweder
über das entsprechende Display-Menü
oder überUconnect™(wo vorhanden)
aktivieren/deaktivieren.
ZUR BEACHTUNG
22)Sollte eine Reinigung der Scheibe
erforderlich sein, sich vergewissern, dass
die Anlage abgeschaltet oder der Schlüssel
auf STOP gestellt ist.
ZUR BEACHTUNG
5)Verwenden Sie den Scheibenwischer
nicht, um angesammelte Schnee- oder
Eisschichten auf der Windschutzscheibe zu
entfernen. Unter diesen Bedingungen wird,
wenn der Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motorschutz
ausgelöst, der den Betrieb auch für einige
Sekunden verhindert. Sollte die
Funktionstüchtigkeit auch nach erneutem
Anlassen des Fahrzeugs nicht wieder
hergestellt werden, wenden Sie sich bitte
an das Fiat-Kundendienstnetz.
6)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
7)Den Regensensor während des
Waschens des Fahrzeugs in einer
automatischen Waschstraße nicht
aktivieren.
8)Im Falle einer vereisten
Windschutzscheibe sicherstellen, dass die
Vorrichtung korrekt ausgeschaltet ist.
2904146J0003EM
26
KENNTNIS DES FAHRZEUGES

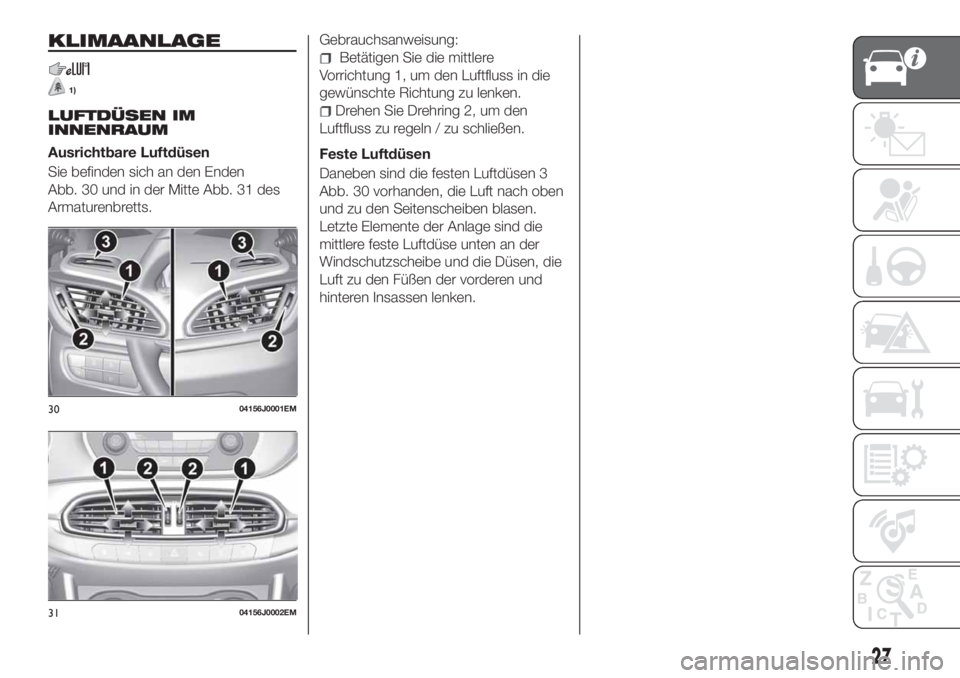

KLIMAANLAGE
1)
LUFTDÜSEN IM
INNENRAUM
Ausrichtbare Luftdüsen
Sie befinden sich an den Enden
Abb. 30 und in der Mitte Abb. 31 des
Armaturenbretts.Gebrauchsanweisung:
Betätigen Sie die mittlere
Vorrichtung 1, um den Luftfluss in die
gewünschte Richtung zu lenken.
Drehen Sie Drehring 2, um den
Luftfluss zu regeln / zu schließen.
Feste Luftdüsen
Daneben sind die festen Luftdüsen 3
Abb. 30 vorhanden, die Luft nach oben
und zu den Seitenscheiben blasen.
Letzte Elemente der Anlage sind die
mittlere feste Luftdüse unten an der
Windschutzscheibe und die Düsen, die
Luft zu den Füßen der vorderen und
hinteren Insassen lenken.
3004156J0001EM
3104156J0002EM
27

MANUELLE KLIMAANLAGE
Bedienelemente
1 — Drehgriff für Einstellung der Lufttemperatur (Mischung Kalt-/Warmluft).
Roter Bereich = Warmluft;
Blauer Bereich = Kaltluft;
2 — Drehgriff für die Aktivierung/Einstellung der Lüftung:
0 = Ventilator aus;
1-2-3 = Ventilatorgeschwindigkeit;
4= Belüftung mit max. Gebläsegeschwindigkeit.
3204156J0004EM
28
KENNTNIS DES FAHRZEUGES
