FIAT TIPO 4DOORS 2018 Drift- och underhållshandbok (in Swedish)

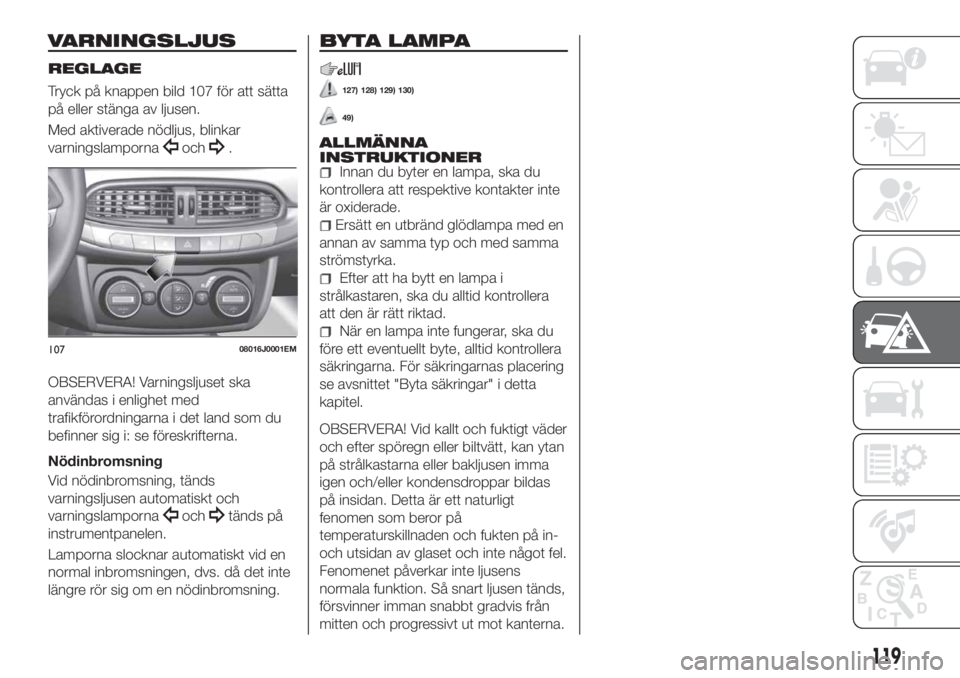

VARNINGSLJUS
REGLAGE
Tryck på knappen bild 107 för att sätta
på eller stänga av ljusen.
Med aktiverade nödljus, blinkar
varningslamporna
och.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödinbromsning, tänds
varningsljusen automatiskt och
varningslamporna
ochtänds på
instrumentpanelen.
Lamporna slocknar automatiskt vid en
normal inbromsningen, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
127) 128) 129) 130)
49)
ALLMÄNNA
INSTRUKTIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Ersätt en utbränd glödlampa med en
annan av samma typ och med samma
strömstyrka.
Efter att ha bytt en lampa i
strålkastaren, ska du alltid kontrollera
att den är rätt riktad.
När en lampa inte fungerar, ska du
före ett eventuellt byte, alltid kontrollera
säkringarna. För säkringarnas placering
se avsnittet "Byta säkringar" i detta
kapitel.
OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan ytan
på strålkastarna eller bakljusen imma
igen och/eller kondensdroppar bildas
på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.
Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds,
försvinner imman snabbt gradvis från
mitten och progressivt ut mot kanterna.
10708016J0001EM
119

TYPER AV LAMPOR
På bilen finns följande typer av lampor installerade:
Lampor helt av glas (typ 1): de är tryckmonterade. Dra rakt ut för att
ta bort lampan.
Lampor med bajonettfattning (typ 2): för att dra ut dem från
lamphållaren, tryck på glödlampan och vrid den moturs och avlägsna
den sedan.
Halogena lampor (typ 3): för att ta ut lampan, dra i kontaktdonet.
Halogena lampor (typ 4): för att ta ut lampan, vrid den moturs.
Lampor med Xenon-gasurladdning (typ 5):
(berörda versioner och marknader)
kontakta Fiats servicenät för att ta ut lampan.
120
I NÖDLÄGE

Lampor Typ Effekt Referens figur
Positionsljus fram/Varselljus (D.R.L.) H15 15W 4
Helljus (halogen) H15 55 W 4
Halvljus H7 55 W 3
Helljus/halvljus (med xenon-gasurladdning)
(berörda versioner
och marknader)D5S 25W 5
Körriktningsvisare fram PY21W 21W 2
Nummerplåt W5W 5 W 1
Bakre positionsljus/stoppljus P21W 21W 2
Körriktningsvisare bak WY16W 16W 1
Backljus W16W 16W 1
Tredje stoppljuset W5W 5 W 1
Dimstrålkastare H11 55 W 4
Dimbakljus W16W 16W 1
Belysningsenhet fram C5W 5 W 1
Främre takbelysning (solskydd) C5W 5 W 1
Belysning bak C5W 6W 1
Belysning i bagageutrymme W5W 5 W 1
Belysning i förvaringsutrymmet W5W 5 W 1
121

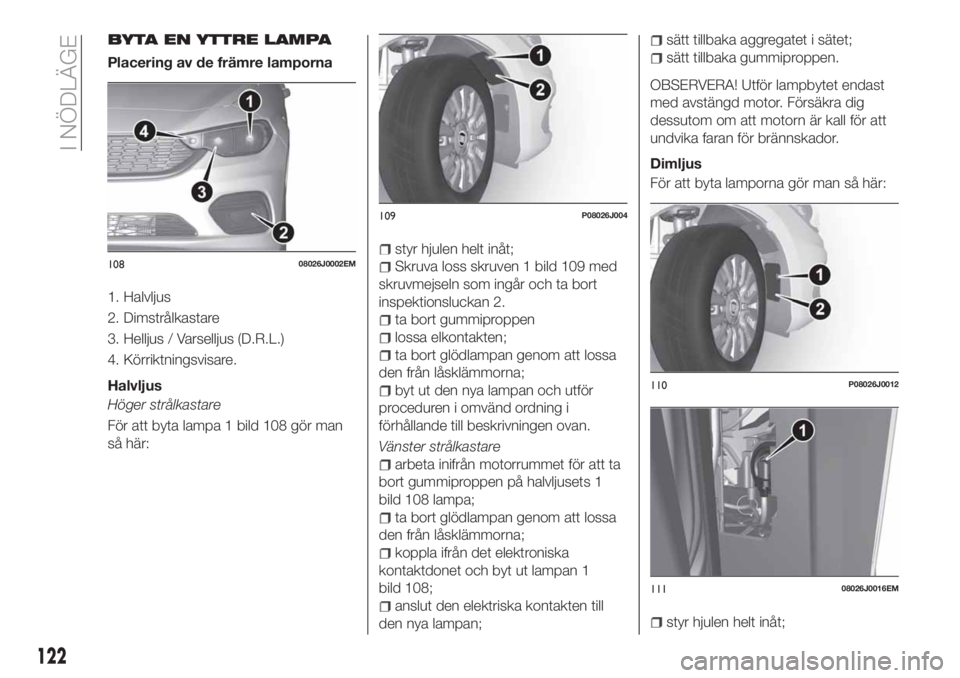

BYTA EN YTTRE LAMPA
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus / Varselljus (D.R.L.)
4. Körriktningsvisare.
Halvljus
Höger strålkastare
För att byta lampa 1 bild 108 gör man
så här:
styr hjulen helt inåt;
Skruva loss skruven 1 bild 109 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
ta bort gummiproppen
lossa elkontakten;
ta bort glödlampan genom att lossa
den från låsklämmorna;
byt ut den nya lampan och utför
proceduren i omvänd ordning i
förhållande till beskrivningen ovan.
Vänster strålkastare
arbeta inifrån motorrummet för att ta
bort gummiproppen på halvljusets 1
bild 108 lampa;
ta bort glödlampan genom att lossa
den från låsklämmorna;
koppla ifrån det elektroniska
kontaktdonet och byt ut lampan 1
bild 108;
anslut den elektriska kontakten till
den nya lampan;
sätt tillbaka aggregatet i sätet;
sätt tillbaka gummiproppen.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Dimljus
För att byta lamporna gör man så här:
styr hjulen helt inåt;
10808026J0002EM
109P08026J004
110P08026J0012
11108026J0016EM
122
I NÖDLÄGE

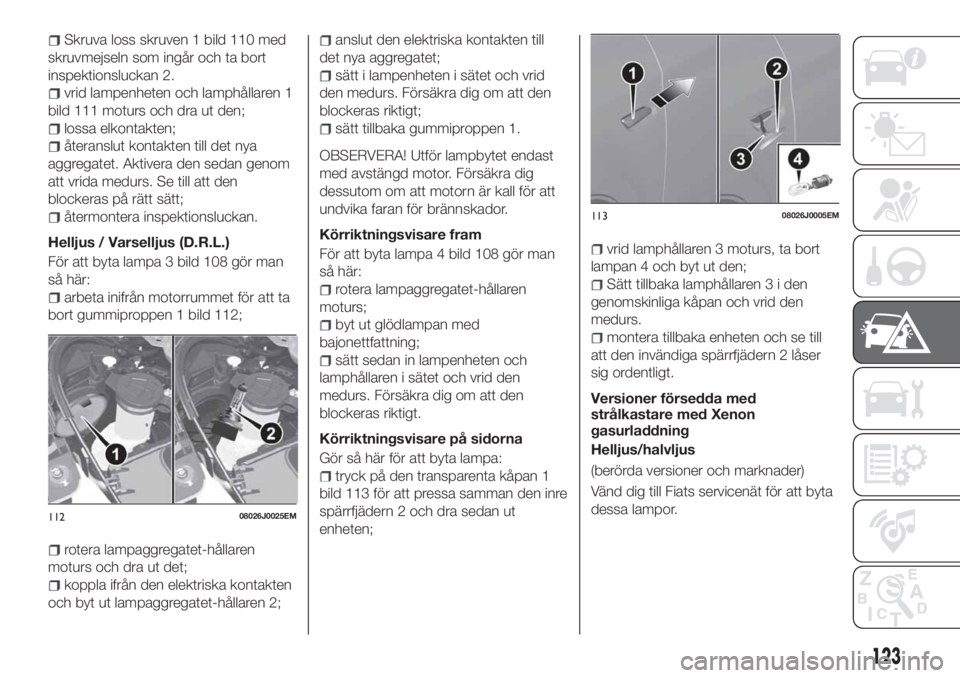

Skruva loss skruven 1 bild 110 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
vrid lampenheten och lamphållaren 1
bild 111 moturs och dra ut den;
lossa elkontakten;
Ã¥teranslut kontakten till det nya
aggregatet. Aktivera den sedan genom
att vrida medurs. Se till att den
blockeras på rätt sätt;
Ã¥termontera inspektionsluckan.
Helljus / Varselljus (D.R.L.)
För att byta lampa 3 bild 108 gör man
så här:
arbeta inifrån motorrummet för att ta
bort gummiproppen 1 bild 112;
rotera lampaggregatet-hållaren
moturs och dra ut det;
koppla ifrån den elektriska kontakten
och byt ut lampaggregatet-hållaren 2;
anslut den elektriska kontakten till
det nya aggregatet;
sätt i lampenheten i sätet och vrid
den medurs. Försäkra dig om att den
blockeras riktigt;
sätt tillbaka gummiproppen 1.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Körriktningsvisare fram
För att byta lampa 4 bild 108 gör man
så här:
rotera lampaggregatet-hållaren
moturs;
byt ut glödlampan med
bajonettfattning;
sätt sedan in lampenheten och
lamphållaren i sätet och vrid den
medurs. Försäkra dig om att den
blockeras riktigt.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
tryck på den transparenta kåpan 1
bild 113 för att pressa samman den inre
spärrfjädern 2 och dra sedan ut
enheten;
vrid lamphållaren 3 moturs, ta bort
lampan 4 och byt ut den;
Sätt tillbaka lamphållaren 3 i den
genomskinliga kåpan och vrid den
medurs.
montera tillbaka enheten och se till
att den invändiga spärrfjädern 2 låser
sig ordentligt.
Versioner försedda med
strålkastare med Xenon
gasurladdning
Helljus/halvljus
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för att byta
dessa lampor.
11208026J0025EM
11308026J0005EM
123

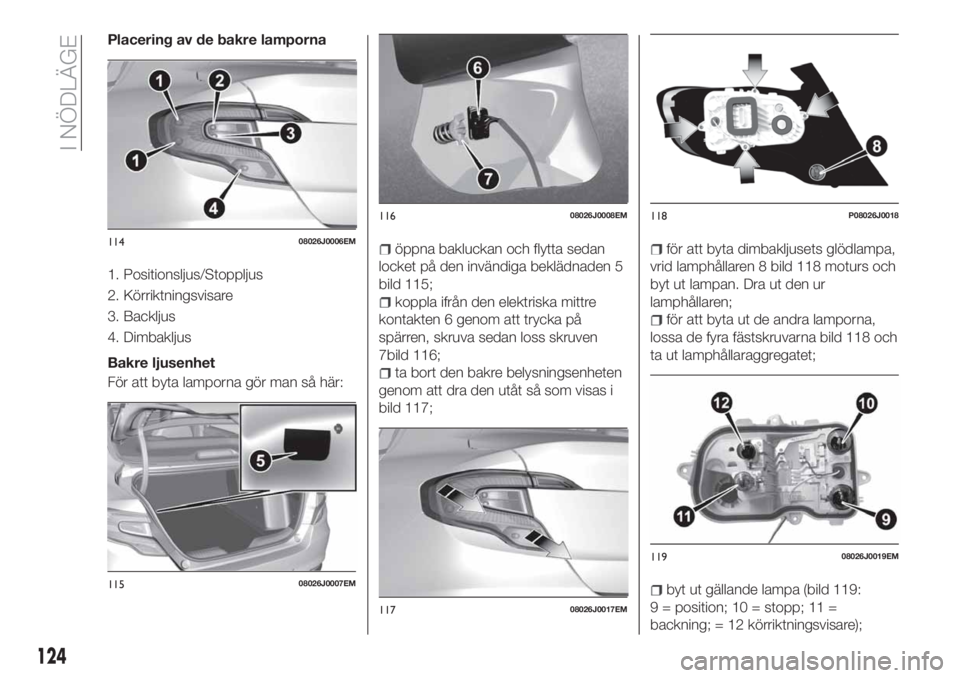

Placering av de bakre lamporna
1. Positionsljus/Stoppljus
2. Körriktningsvisare
3. Backljus
4. Dimbakljus
Bakre ljusenhet
För att byta lamporna gör man så här:
öppna bakluckan och flytta sedan
locket på den invändiga beklädnaden 5
bild 115;
koppla ifrån den elektriska mittre
kontakten 6 genom att trycka på
spärren, skruva sedan loss skruven
7bild 116;
ta bort den bakre belysningsenheten
genom att dra den utåt så som visas i
bild 117;
för att byta dimbakljusets glödlampa,
vrid lamphållaren 8 bild 118 moturs och
byt ut lampan. Dra ut den ur
lamphållaren;
för att byta ut de andra lamporna,
lossa de fyra fästskruvarna bild 118 och
ta ut lamphållaraggregatet;
byt ut gällande lampa (bild 119:
9 = position; 10 = stopp; 11 =
backning; = 12 körriktningsvisare);
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
118P08026J0018
11908026J0019EM
124
I NÖDLÄGE

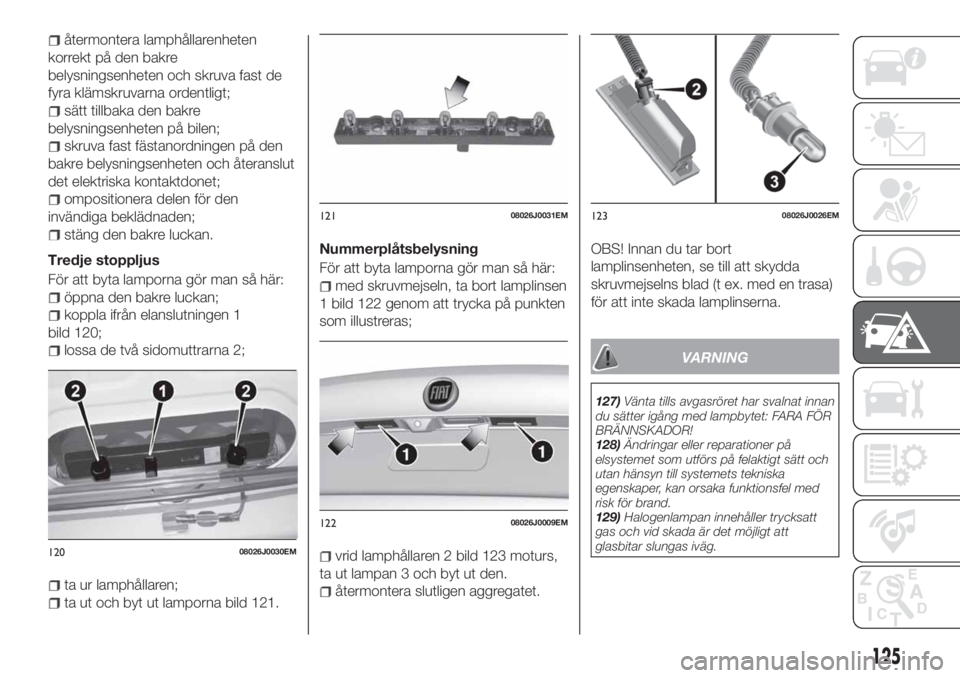

återmontera lamphållarenheten
korrekt på den bakre
belysningsenheten och skruva fast de
fyra klämskruvarna ordentligt;
sätt tillbaka den bakre
belysningsenheten på bilen;
skruva fast fästanordningen på den
bakre belysningsenheten och återanslut
det elektriska kontaktdonet;
ompositionera delen för den
invändiga beklädnaden;
stäng den bakre luckan.
Tredje stoppljus
För att byta lamporna gör man så här:
öppna den bakre luckan;
koppla ifrån elanslutningen 1
bild 120;
lossa de två sidomuttrarna 2;
ta ur lamphållaren;
ta ut och byt ut lamporna bild 121.Nummerplåtsbelysning
För att byta lamporna gör man så här:
med skruvmejseln, ta bort lamplinsen
1 bild 122 genom att trycka på punkten
som illustreras;
vrid lamphållaren 2 bild 123 moturs,
ta ut lampan 3 och byt ut den.
Ã¥termontera slutligen aggregatet.OBS! Innan du tar bort
lamplinsenheten, se till att skydda
skruvmejselns blad (t ex. med en trasa)
för att inte skada lamplinserna.
VARNING
127)Vänta tills avgasröret har svalnat innan
du sätter igång med lampbytet: FARA FÖR
BRÄNNSKADOR!
128)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
129)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
12008026J0030EM
12108026J0031EM
12208026J0009EM
12308026J0026EM
125

130)Utför bytet av lamporna endast med
stoppad motor och i en position som inte
utgör en trafikfara och som gör att man kan
byta lamporna i fullständig säkerhet (se
beskrivningen i avsnittet "Vid parkering").
Försäkra dig dessutom om att motorn är
kall för att undvika faran för brännskador.
OBSERVERA!
49)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven
med en fuktig trasa och alkohol och låt den
torka.

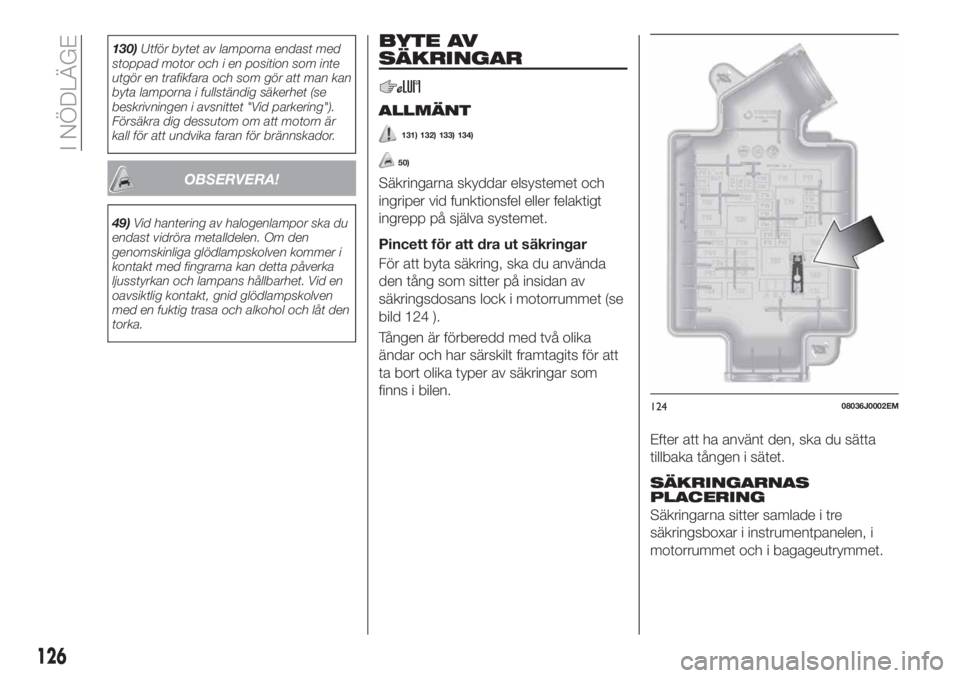

BYTE AV
SÄKRINGAR
ALLMÄNT
131) 132) 133) 134)
50)
Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet.
Pincett för att dra ut säkringar
För att byta säkring, ska du använda
den tång som sitter på insidan av
säkringsdosans lock i motorrummet (se
bild 124 ).
Tången är förberedd med två olika
ändar och har särskilt framtagits för att
ta bort olika typer av säkringar som
finns i bilen.
Efter att ha använt den, ska du sätta
tillbaka tången i sätet.
SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i tre
säkringsboxar i instrumentpanelen, i
motorrummet och i bagageutrymmet.
12408036J0002EM
126
I NÖDLÄGE

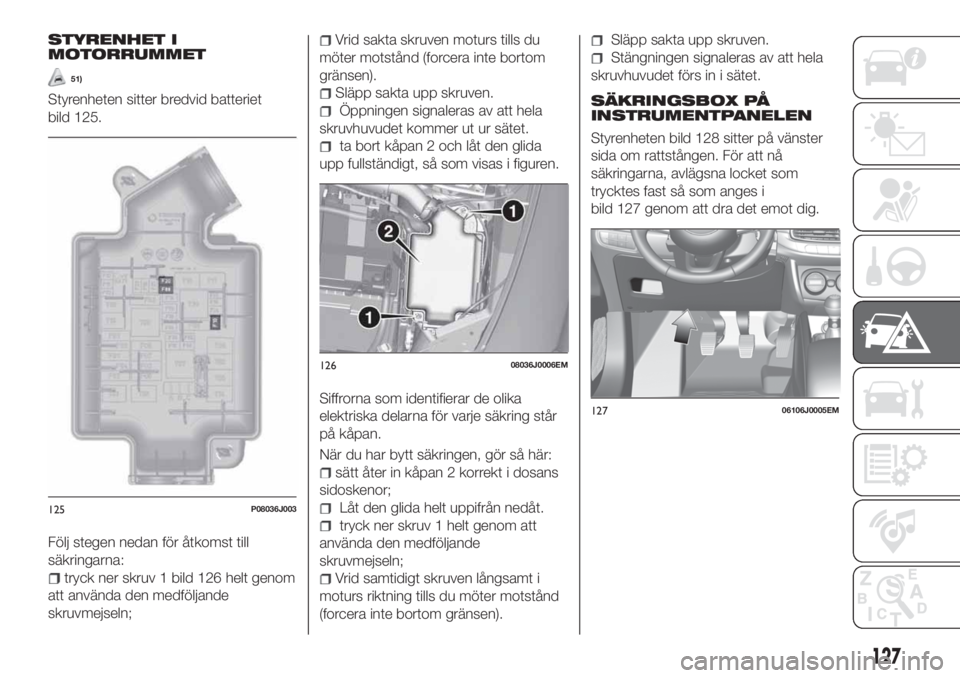

STYRENHET I
MOTORRUMMET
51)
Styrenheten sitter bredvid batteriet
bild 125.
Följ stegen nedan för åtkomst till
säkringarna:
tryck ner skruv 1 bild 126 helt genom
att använda den medföljande
skruvmejseln;
Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
ta bort kåpan 2 och låt den glida
upp fullständigt, så som visas i figuren.
Siffrorna som identifierar de olika
elektriska delarna för varje säkring står
på kåpan.
När du har bytt säkringen, gör så här:
sätt åter in kåpan 2 korrekt i dosans
sidoskenor;
Låt den glida helt uppifrån nedåt.
tryck ner skruv 1 helt genom att
använda den medföljande
skruvmejseln;
Vrid samtidigt skruven långsamt i
moturs riktning tills du möter motstånd
(forcera inte bortom gränsen).
Släpp sakta upp skruven.
Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
SÄKRINGSBOX PÅ
INSTRUMENTPANELEN
Styrenheten bild 128 sitter på vänster
sida om rattstången. För att nå
säkringarna, avlägsna locket som
trycktes fast så som anges i
bild 127 genom att dra det emot dig.
125P08036J003
12608036J0006EM
12706106J0005EM
127

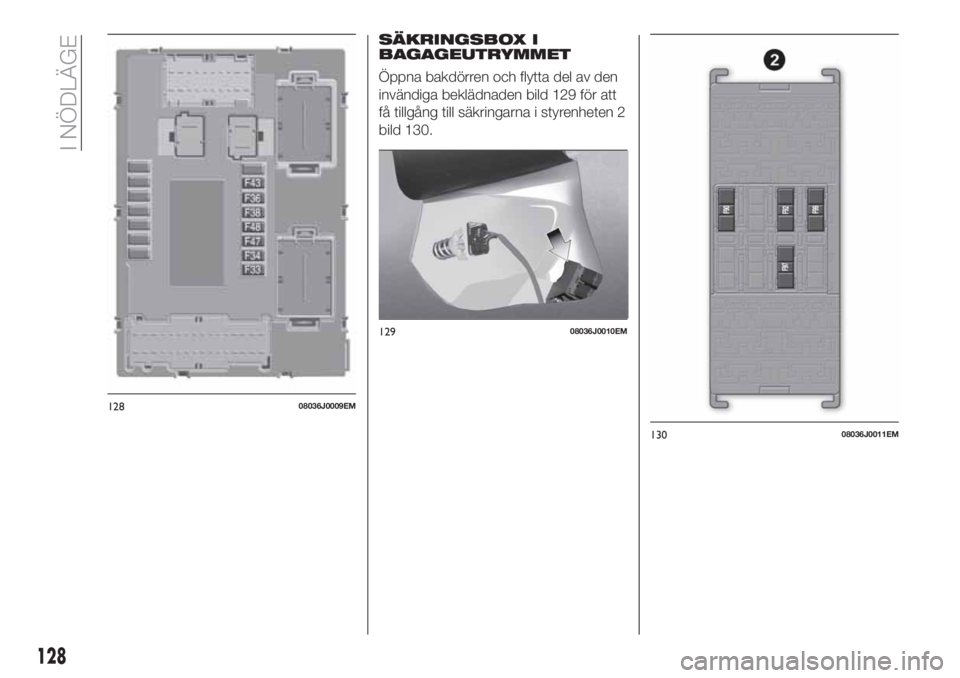

SÄKRINGSBOX I
BAGAGEUTRYMMET
Öppna bakdörren och flytta del av den
invändiga beklädnaden bild 129 för att
få tillgång till säkringarna i styrenheten 2
bild 130.
12808036J0009EM
12908036J0010EM
13008036J0011EM
128
I NÖDLÄGE
