Med inställt system är symbolenvit.
När så är nödvändigt (t ex. vid
omkörning), kan du använda
gaspedalen för att tillfälligt öka
hastigheten. När du släpper pedalen tar
farthållaren över igen och körningen
fortsätter vid sparad hastighet.
Om du kör i nedförsbackar med
aktiverad anordning, är det möjligt att
bilen ökar hastigheten i förhållande till
sparad hastighet.
OBSERVERA! Innan du trycker på
knapparna SET + eller SET –, ska bilen
köra med konstant hastighet på plan
mark.
HASTIGHETSÖKNING
När den elektroniska farthållaren har
aktiverats, går det att öka hastigheten
genom att trycka på knapp SET +.
HASTIGHETSMINSKNING
När anordningen är aktiverad, ska du
trycka på knappen SET – för att minska
hastigheten.
ÅTERKALLNING AV
HASTIGHETEN
För versioner med automatväxellåda (i
förekommande fall) trycker du på
RES-knappen (Resume) och släpper
upp den för att återkalla den tidigare
inställda hastigheten när D-läget (Drive -
automatiskt) är ilagt.För versioner med manuell växellåda
eller med automatväxellåda (i
förekommande fall) i Autostick-läget
(sekventiell) ska du först närma dig den
tidigare inställda hastigheten innan du
trycker på RES-knappen (Resume) och
sedan släpper upp den.
INAKTIVERING AV
ENHETEN
Ett lätt tryck på bromspedalen eller på
CANC-knappen inaktiverar den
elektroniska farthållaren utan att radera
det sparade minnet.
Farthållaren kan inaktiveras även vid
aktivering av parkeringsbromsen eller
vid ingrepp av bromssystemet (t ex.
ingrepp från ESC-systemet) eller genom
att trycka på kopplingspedalen under
växling.
STÄNGA AV KONSTANT-
FARTHÅLLAREN
Den elektroniska farthållaren inaktiveras
genom att trycka på knappen 1
bild 99 eller genom att ställa tändlåset
på STOP.
VARNING
117)Ställ inte växelspaken i friläge under
körning med aktiv anordning.
118)Vid funktionsfel eller om anordningen
går sönder, kontakta Fiats servicenät.119)Den elektroniska farthållaren kan vara
farlig om systemet inte kan bibehålla en
konstant hastighet. I vissa förhållanden kan
hastigheten bli för hög, vilket kan leda till att
man riskerar att förlora kontrollen över bilen
och ger upphov till olyckor. Använd inte
anordningen i situationer med intensiv trafik
eller på vägar som är slingrande, istäckta,
snötäckta eller hala.
109

PARKERINGS-
SENSORER
(om tillgänglig)
SENSORER
120)
44) 45) 46)
Parkeringssensorerna som sitter på den
bakre stötfångaren bild 100 har som
funktion att detektera eventuella hinder
som befinner sig i närheten av bilens
bakre del.
Sensorerna varar föraren om hinder
genom en intermittent ljudsignal och, i
enligt versionerna, även med visuella
signaleringar på instrumentpanelens
display.Aktivering
Sensorernas aktiveras när man lägger i
backväxeln. Vid minskningen av
avståndet till hindret bakom bilen, ökas
ljudsignalens frekvens.
Summer
När man lägger i backväxeln och det
finns ett hinder bakom bilen, aktiveras
automatiskt en ljudsignal som varierar
alltefter avståndet mellan hindret och
stötfångaren.
Ljudsignalens frekvens:
ökar i volym ju närmare fordonet
kommer hindret;
ljudsignalerna blir kontinuerliga när
avståndet som separerar bilen från
hindret är under 30 cm cirka;
förblir konstant om avståndet mellan
bil och hinder förblir konstant. Om detta
inträffar för sidosensorerna, avbryts
signalen efter cirka tre sekunder för att
till exempel undvika signaleringar vid
manövreringar längs en husvägg.
signalen upphör omedelbart om
avståndet till hindret ökar.
När systemet ger ifrån sig en ljudsignal,
sänks volymen iUconnect™
-systemet (i förekommande fall)
automatiskt.Avkänningsavstånd
Om sensorerna känner av flera hinder,
tas det endast hänsyn till det hinder
som befinner sig närmast.
Signalering på inställbar
flerfunktionsdisplay
Signaleringarna som gäller Park
Assist-systemet visas på
instrumentpanelens display endast om
du har valt alternativet "Sound &
Display" i menyn "Settings" för
Uconnect™-systemet
(i förekommande fall) (för ytterligare
information se det särskilda kapitlet).
Systemet signalerar att det finns ett
hinder genom att visa en enda båge i
en av de möjliga områdena, enligt
avståndet till föremålet och läget i
förhållande till bilen. Om hindret
detekteras i det bakre mittre området,
visas en enkel båge på displayen då
hindret närmar sig, först lyser den med
ett fast sken, sedan blinkar den och
man hör en ljudsignal.
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras
automatiskt när släpets elanslutning
kopplas in i dragöglans uttag på bilen.
Sensorerna aktiveras automatiskt om
när släpets kabel dras ur. Innan du
använder Park Assist-systemet, råder vi
dig att demontera hela dragöglans kula
och tillhörande fäste.
10007176J0001EM
110
START OCH KÖRNING

Om du inte gör det, kan det leda till
personskador eller skador på bilen eller
hinder, eftersom då den kontinuerliga
ljudsignalen ljuder, befinner sig kulan på
dragöglan mycket närmare hindret än
den bakre stötfångaren. Sensorerna
kan dessutom ge en felaktig indikation
och tolka dragöglan och tillhörande
fäste som ett hinder som finns baktill på
bilen.
Om du vill lämna dragkroken monterad
hela tiden, utan något släp efter bilen,
kontakta Fiats servicenät för att be om
systemets uppdatering. I annat fall kan
dragkroken uppfattas som ett hinder av
de centrala sensorerna.
ALLMÄNNA SÄKERHETS-
FÖRESKRIFTER
Under parkeringsmanövrerna, var alltid
uppmärksam på hinder som kan
befinna sig ovanför eller under sensorn.
Föremålen som sitter på nära avstånd
bakom bilen, kan under vissa
omständigheter ibland inte kännas av
systemet och kan därför skada bilen
eller skadas.
Dessutom finns det vissa
omständigheter om kan påverka
parkeringssystemets prestanda:
Sensorns funktion försämras och
parkeringshjälpsystemets prestanda
minskar om sensorytan är täckt av: is,
snö, lera eller lack osv.
Sensorn kan känna av ett föremål
som inte finns ("ekostörning") förorsakat
av mekaniska störningar såsom:
biltvätt, regn, (mycket stark vind) eller
hagel.
Signalerna från sensorn kan även
påverkas av andra ultraljud i närheten (t
ex. pneumatiska bromsar till lastbilar
och tryckluftshammare).
Parkeringshjälpens prestanda
påverkas även av sensorernas relativa
placering, till exempel genom variation
av hjulinställningar (på grund av förslitna
stötdämpare eller fjädringar) eller vid
nya däck och överlastning av bilen, då
man gör specifika inställningar för att
sänka bilen.
Dragöglans närvaro utan släp kan
störa parkeringssensorernas korrekta
funktion. När det gäller bilar försedda
med utdragbar dragögla, både som
standardutrustning eller installerad efter
bilköpet, rekommenderar vi att man
kopplar bort dem när de inte används.
Detta för att förhindra en felaktig
funktion hos givarna.
Vid dekaler på sensorerna. Var
därför noga med att inte placera någon
dekal på sensorerna.
VARNING
120)Det är alltid föraren som är ansvarig
för parkeringen och övriga potentiellt farliga
manövrar. När du utför dessa manövrer,
ska du alltid se till att det inte finns några
personer (särskilt barn) eller djur längs den
körsträcka man avser att köra bilen.
Parkeringssensorerna utgör en hjälp för
föraren, som dock alltid måste vara
uppmärksam under farliga manövrer även
om de utförs med låg hastighet.
OBSERVERA!
44)För en korrekt funktion av systemet är
det absolut nödvändigt att sensorerna alltid
hålls rena från lera, smuts, snö eller is.
Under rengöringen av sensorerna ska man
vara noga med att inte repa eller skada
dem. Undvik att använda torra, sträva eller
hårda trasor. Sensorerna ska göras rena
med rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, kan du snabbt göra
rent sensorerna genom att hålla
munstycket på ett avstånd över 10 cm.
45)För eventuella ingrepp på stötfångaren i
sensorområdet, vänd dig endast till Fiats
servicenät. Ingrepp på stötfångarna som
inte utförs korrekt kan kompromettera
parkeringssensorernas funktion
111

46)För omlackeringen av stötfångaren eller
för eventuella påbättringar av lacken i
sensorområdet, ska du endast vända dig till
Fiats servicenät. En felaktig applicering av
lacket kan inverka menligt på
parkeringssensorernas funktion.BAKRE
BACKKAMERA
(om tillgänglig)
BESKRIVNING
Backkameran bak 1 bild 101 sitter på
den bakre dörren.
121)
47)
Varje gång du lägger i backväxeln, visas
området runt bilen, så som det avbildas
av backkameran. Området visas på
bild 102 -displayen.
VISUALISERINGAR OCH
MEDDELANDEN PÅ
DISPLAYEN
En mittre streckad överlappande linje
indikerar bilens mitt för att underlätta
parkeringsmanövrerna eller inriktningen
med dragöglan. De olika färgade
områdena indikerar avståndet från
bilens bakre del.
Följande tabell visar ungefärliga avstånd
för varje område bild 102:
OmrådeAvstånd från bilens
bakre del
Röd (1) 0 ÷ 30 cm
Gul(2) 30cm÷1m
Grön (3) 1 m eller mer
10107186J0001EM
10207186J0002EM
112
START OCH KÖRNING

OBSERVERA! Under
parkeringsmanövrerna, ska du vara
maximalt uppmärksam på hinder som
kan finnas över eller under
backkamerans räckvidd.
VARNING
121)Det är alltid föraren som är ansvarig
för parkeringen och övriga potentiellt farliga
manövrar. Vid dessa ska man alltid se till att
det inte finns personer (speciellt barn) eller
djur inom manöverområdet. Backkameran
är en hjälp för föraren, som dock alltid
måste vara uppmärksam under potentiellt
farliga manövrer även om de utförs med
låg hastighet. Kör med en måttlig hastighet
för att kunna bromsa in i god tid om du
skulle upptäcka ett hinder.
OBSERVERA!
47)För att backkameran ska fungera rätt är
det absolut nödvändigt att den alltid hålls
ren från lera, smuts, snö eller is. Under
rengöringen av backkameran, var mycket
försiktig för att inte repa eller skada den.
Undvik att använda torra, sträva eller hårda
trasor. Backkameran ska göras rena med
rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
backkameran genom att hålla munstycket
på över tio cm avstånd. Sätt inte fast
självhäftande etiketter på backkameran.
KÖRNING MED SLÄP
ANVISNINGAR
122) 123)
För bogsering av husvagnar eller släp
måste bilen ha en godkänd dragögla
och lämplig elanläggning. Om den
installeras på eftermarknaden, ska den
utföras av specialiserad personal.
Se till att montera specialbackspeglar/
eller extra backspeglar såsom anges i
trafikförordningen.
Kom ihåg att det vid körning med släp
är svårare att klara branta backar.
Bromssträckan och omkörningstiden
blir längre med större totalvikt för bil och
släp.
Under en körning med släp i
nedförsbacke bör man lägga i en låg
växel hellre än att hela tiden bromsa.
Vikten som släpet medför på fordonets
dragkrok, minskar med samma värde
fordonets lastförmåga. För att undvika
att överstiga maximala vikt (som står på
registreringsbeviset) ska man ta hänsyn
till släpets vikt när det är fullastat,
inklusive tillbehör och personligt
bagage.
Respektera de lokala
hastighetsgränserna för bil med släp. I
samtliga fall får inte max. hastigheten
överstiga 100 km/tim.En eventuell elektrisk broms ska
försörjas direkt av batteriet med en
kabel med ett tvärsnitt på minst
2,5 mm
2.
Utöver överbryggningskopplingarna kan
endast en elkabel för en eventuell
elektrisk broms och en kabel för släpets
invändiga belysning kopplas till bilens
elsystem med en effekt som inte
överstiger 15 W. Utför anslutningen
med hjälp av den förberedda
styrenheten. Använd en batterikabel
med ett tvärsnitt på minst 2,5 mm
2.
OBSERVERA! Användningen av extra
hjälputrustning som inte är utvändiga
lampor (t ex. elektrisk broms) ska
användas med motorn igång.
MONTERA DRAGÖGLAN
Dragöglan ska fästas vid karossen av
specialiserad personal enligt eventuell
ytterligare information och/eller enligt
extrainformation från anordningens
tillverkare.
Draganordningen måste uppfylla kraven
i aktuella gällande standarder med
hänvisning till direktivet 94/20/EEG och
följande ändringar.
För alla versioner ska man använda en
dragkrok som är lämplig för den vikt
som kan bogseras av bilen som kroken
ska installeras på.
113

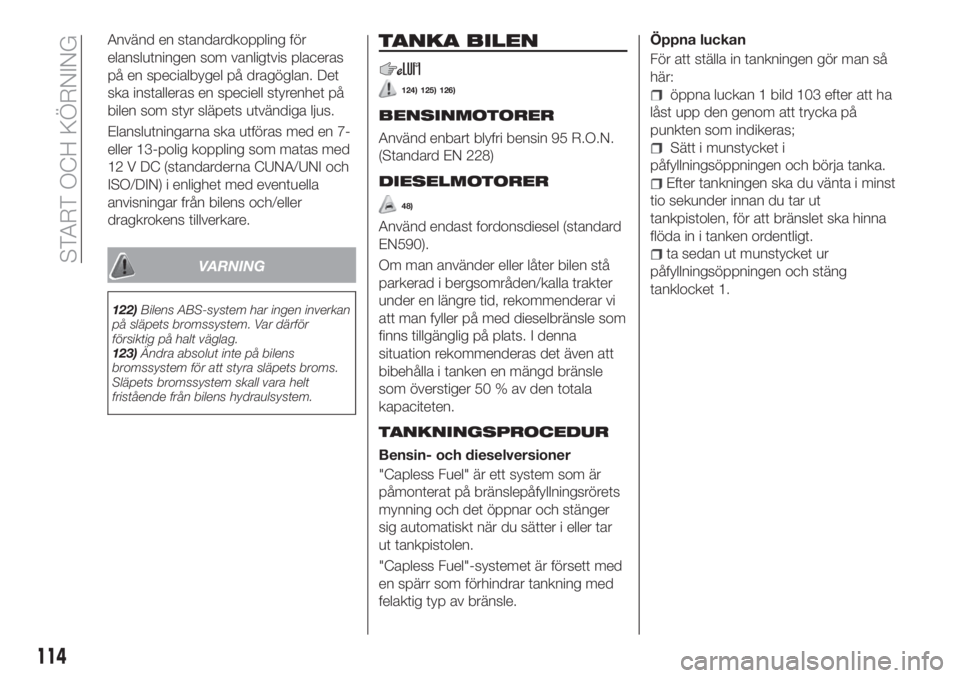

Använd en standardkoppling för
elanslutningen som vanligtvis placeras
på en specialbygel på dragöglan. Det
ska installeras en speciell styrenhet på
bilen som styr släpets utvändiga ljus.
Elanslutningarna ska utföras med en 7-
eller 13-polig koppling som matas med
12 V DC (standarderna CUNA/UNI och
ISO/DIN) i enlighet med eventuella
anvisningar från bilens och/eller
dragkrokens tillverkare.
VARNING
122)Bilens ABS-system har ingen inverkan
på släpets bromssystem. Var därför
försiktig på halt väglag.
123)Ändra absolut inte på bilens
bromssystem för att styra släpets broms.
Släpets bromssystem skall vara helt
fristående från bilens hydraulsystem.
TANKA BILEN
124) 125) 126)
BENSINMOTORER
Använd enbart blyfri bensin 95 R.O.N.
(Standard EN 228)
DIESELMOTORER
48)
Använd endast fordonsdiesel (standard
EN590).
Om man använder eller låter bilen stå
parkerad i bergsområden/kalla trakter
under en längre tid, rekommenderar vi
att man fyller på med dieselbränsle som
finns tillgänglig på plats. I denna
situation rekommenderas det även att
bibehålla i tanken en mängd bränsle
som överstiger 50 % av den totala
kapaciteten.
TANKNINGSPROCEDUR
Bensin- och dieselversioner
"Capless Fuel" är ett system som är
påmonterat på bränslepåfyllningsrörets
mynning och det öppnar och stänger
sig automatiskt när du sätter i eller tar
ut tankpistolen.
"Capless Fuel"-systemet är försett med
en spärr som förhindrar tankning med
felaktig typ av bränsle.Öppna luckan
För att ställa in tankningen gör man så
här:
öppna luckan 1 bild 103 efter att ha
låst upp den genom att trycka på
punkten som indikeras;
Sätt i munstycket i
påfyllningsöppningen och börja tanka.
Efter tankningen ska du vänta i minst
tio sekunder innan du tar ut
tankpistolen, för att bränslet ska hinna
flöda in i tanken ordentligt.
ta sedan ut munstycket ur
påfyllningsöppningen och stäng
tanklocket 1.
114
START OCH KÖRNING

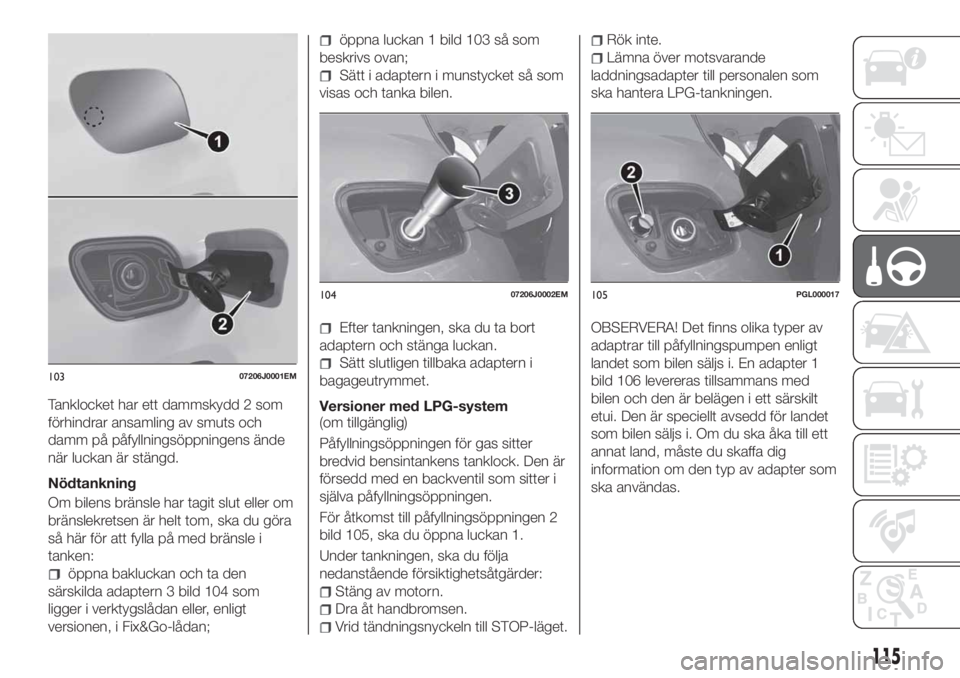

Tanklocket har ett dammskydd 2 som
förhindrar ansamling av smuts och
damm på påfyllningsöppningens ände
när luckan är stängd.
Nödtankning
Om bilens bränsle har tagit slut eller om
bränslekretsen är helt tom, ska du göra
så här för att fylla på med bränsle i
tanken:
öppna bakluckan och ta den
särskilda adaptern 3 bild 104 som
ligger i verktygslådan eller, enligt
versionen, i Fix&Go-lådan;
öppna luckan 1 bild 103 så som
beskrivs ovan;
Sätt i adaptern i munstycket så som
visas och tanka bilen.
Efter tankningen, ska du ta bort
adaptern och stänga luckan.
Sätt slutligen tillbaka adaptern i
bagageutrymmet.
Versioner med LPG-system
(om tillgänglig)
Påfyllningsöppningen för gas sitter
bredvid bensintankens tanklock. Den är
försedd med en backventil som sitter i
själva påfyllningsöppningen.
För åtkomst till påfyllningsöppningen 2
bild 105, ska du öppna luckan 1.
Under tankningen, ska du följa
nedanstående försiktighetsåtgärder:
Stäng av motorn.
Dra åt handbromsen.
Vrid tändningsnyckeln till STOP-läget.
Rök inte.
Lämna över motsvarande
laddningsadapter till personalen som
ska hantera LPG-tankningen.
OBSERVERA! Det finns olika typer av
adaptrar till påfyllningspumpen enligt
landet som bilen säljs i. En adapter 1
bild 106 levereras tillsammans med
bilen och den är belägen i ett särskilt
etui. Den är speciellt avsedd för landet
som bilen säljs i. Om du ska åka till ett
annat land, måste du skaffa dig
information om den typ av adapter som
ska användas.
10307206J0001EM
10407206J0002EM105PGL000017
115

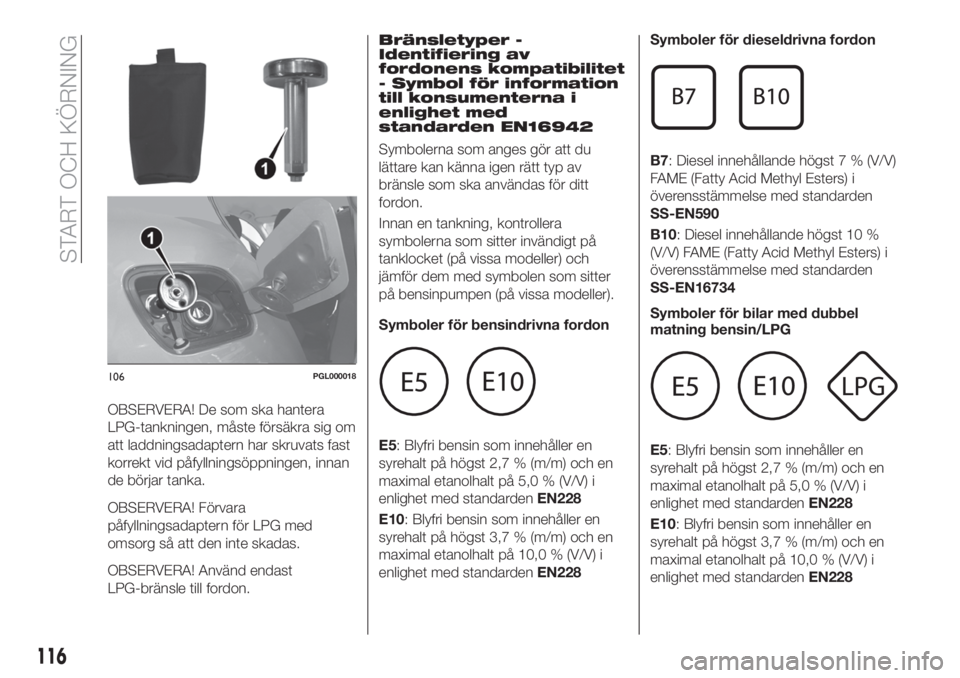

OBSERVERA! De som ska hantera
LPG-tankningen, måste försäkra sig om
att laddningsadaptern har skruvats fast
korrekt vid påfyllningsöppningen, innan
de börjar tanka.
OBSERVERA! Förvara
påfyllningsadaptern för LPG med
omsorg så att den inte skadas.
OBSERVERA! Använd endast
LPG-bränsle till fordon.Bränsletyper -
Identifiering av
fordonens kompatibilitet
- Symbol för information
till konsumenterna i
enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon.
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och
jämför dem med symbolen som sitter
på bensinpumpen (på vissa modeller).
Symboler för bensindrivna fordon
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228Symboler för dieseldrivna fordon
B7: Diesel innehållande högst 7 % (V/V)
FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN590
B10: Diesel innehållande högst 10 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN16734
Symboler för bilar med dubbel
matning bensin/LPG
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228
106PGL000018
116
START OCH KÖRNING

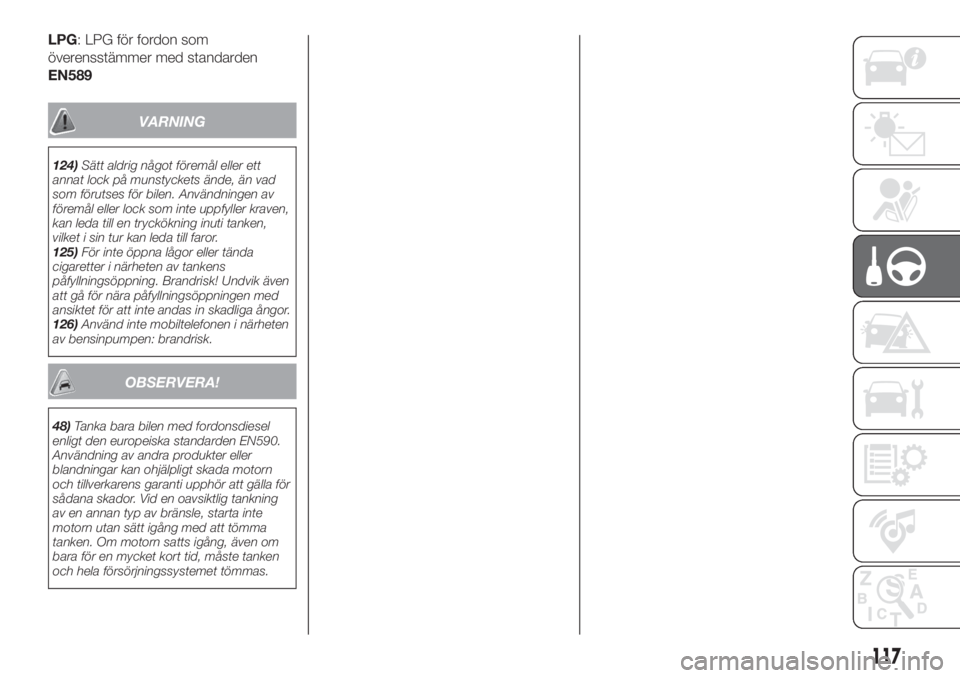

LPG: LPG för fordon som
överensstämmer med standarden
EN589
VARNING
124)Sätt aldrig något föremål eller ett
annat lock på munstyckets ände, än vad
som förutses för bilen. Användningen av
föremål eller lock som inte uppfyller kraven,
kan leda till en tryckökning inuti tanken,
vilket i sin tur kan leda till faror.
125)För inte öppna lågor eller tända
cigaretter i närheten av tankens
påfyllningsöppning. Brandrisk! Undvik även
att gå för nära påfyllningsöppningen med
ansiktet för att inte andas in skadliga ångor.
126)Använd inte mobiltelefonen i närheten
av bensinpumpen: brandrisk.
OBSERVERA!
48)Tanka bara bilen med fordonsdiesel
enligt den europeiska standarden EN590.
Användning av andra produkter eller
blandningar kan ohjälpligt skada motorn
och tillverkarens garanti upphör att gälla för
sådana skador. Vid en oavsiktlig tankning
av en annan typ av bränsle, starta inte
motorn utan sätt igång med att tömma
tanken. Om motorn satts igång, även om
bara för en mycket kort tid, måste tanken
och hela försörjningssystemet tömmas.
117

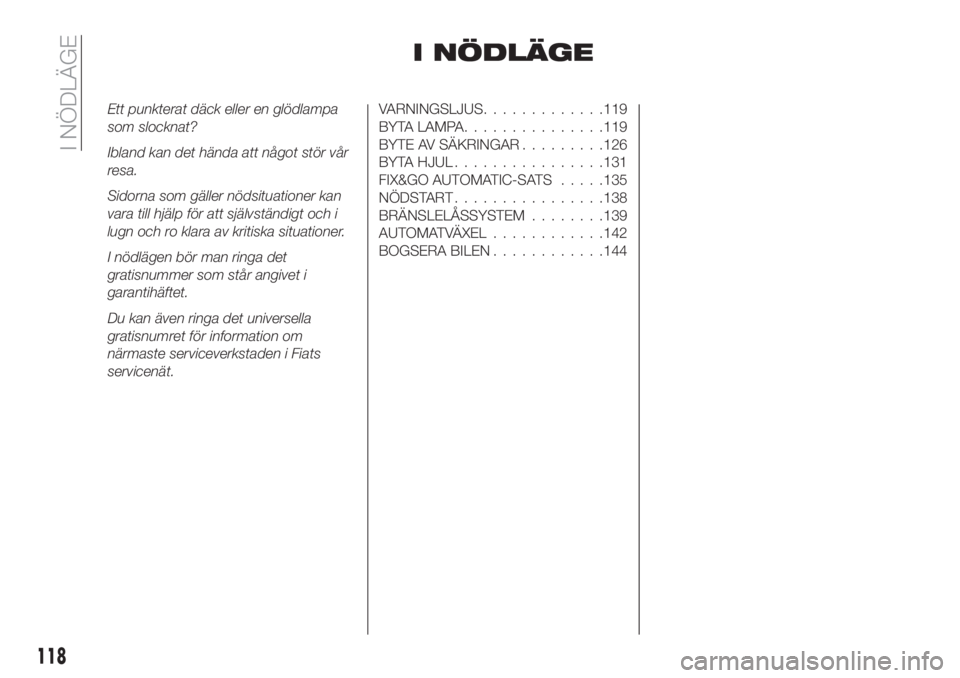

I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och i
lugn och ro klara av kritiska situationer.
I nödlägen bör man ringa det
gratisnummer som står angivet i
garantihäftet.
Du kan även ringa det universella
gratisnumret för information om
närmaste serviceverkstaden i Fiats
servicenät.VARNINGSLJUS.............119
BYTA LAMPA...............119
BYTE AV SÄKRINGAR.........126
BYTA HJUL................131
FIX&GO AUTOMATIC-SATS.....135
NÖDSTART................138
BRÄNSLELÅSSYSTEM........139
AUTOMATVÄXEL............142
BOGSERA BILEN............144
118
I NÖDLÄGE
