FIAT TIPO 4DOORS 2018 Drift- och underhållshandbok (in Swedish)

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Okulärbesiktning av tillståndet på kamremmen för
distributionsstyrningen (versioner 1.4 16 V 95 hk E4)(3)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E6 / versioner
1.4 T-jet 120 hk LPG E6)(3)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E4)(3)
Okulärbesiktning av skicket på remmen/remmarna för
tillbehörsdrift (versioner 1.6 E.TorQ E6 / versioner
1.6 E.TorQ E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4)
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E4 /
versioner 1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
149

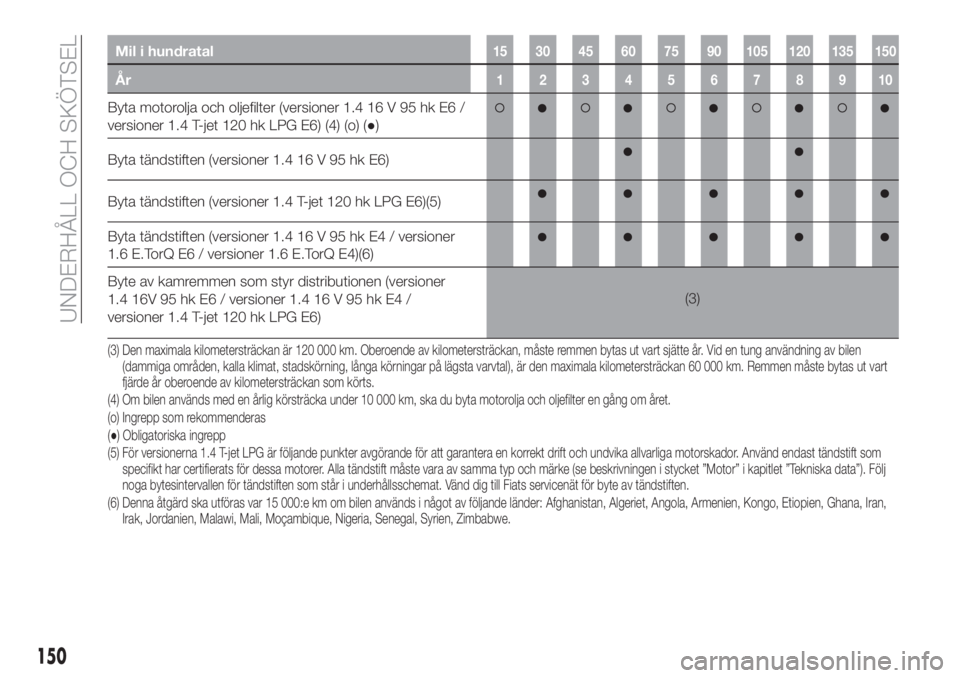

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6) (4) (o) (●)
Byta tändstiften (versioner 1.4 16 V 95 hk E6)
Byta tändstiften (versioner 1.4 T-jet 120 hk LPG E6)(5)
Byta tändstiften (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)(6)
Byte av kamremmen som styr distributionen (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 T-jet 120 hk LPG E6)(3)
(4) Om bilen används med en årlig körsträcka under 10 000 km, ska du byta motorolja och oljefilter en gång om året.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
(5) För versionerna 1.4 T-jet LPG är följande punkter avgörande för att garantera en korrekt drift och undvika allvarliga motorskador. Använd endasttändstift som
specifikt har certifierats för dessa motorer. Alla tändstift måste vara av samma typ och märke (se beskrivningen i stycket ”Motor” i kapitlet ”Tekniska data”). Följ
noga bytesintervallen för tändstiften som står i underhållsschemat. Vänd dig till Fiats servicenät för byte av tändstiften.
(6) Denna åtgärd ska utföras var 15 000:e km om bilen används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana, Iran,
Irak, Jordanien, Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe. (3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
150
UNDERHÅLL OCH SKÖTSEL

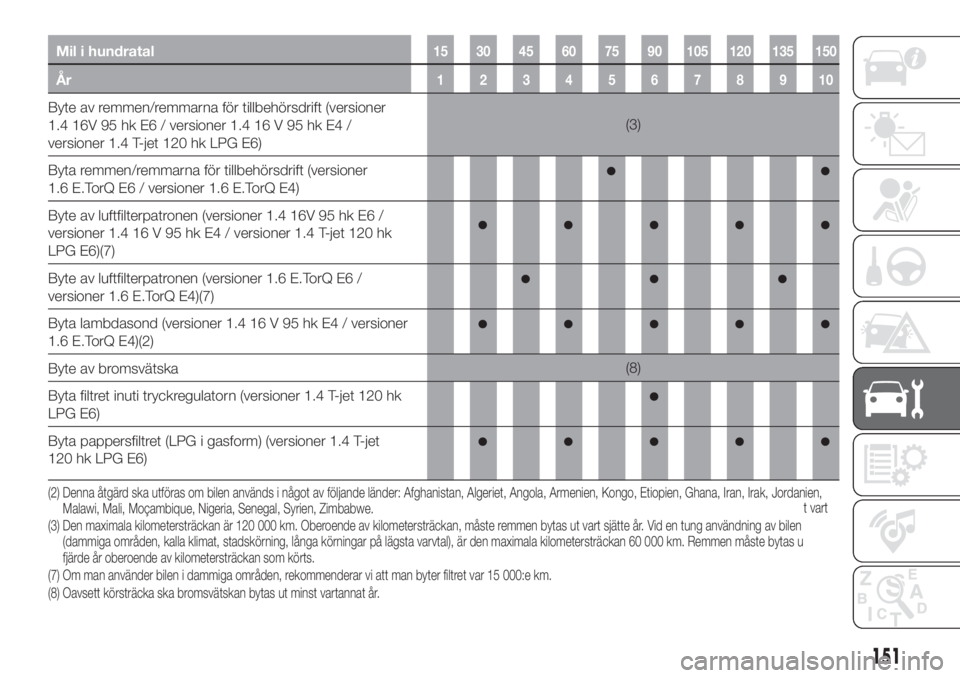

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byte av remmen/remmarna för tillbehörsdrift (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 T-jet 120 hk LPG E6)(3)
Byta remmen/remmarna för tillbehörsdrift (versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
Byte av luftfilterpatronen (versioner 1.4 16V 95 hk E6 /
versioner 1.4 16 V 95 hk E4 / versioner 1.4 T-jet 120 hk
LPG E6)(7)
Byte av luftfilterpatronen (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4)(7)
Byta lambdasond (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E4)(2)
Byte av bromsvätska(8)
Byta filtret inuti tryckregulatorn (versioner 1.4 T-jet 120 hk
LPG E6)
Byta pappersfiltret (LPG i gasform) (versioner 1.4 T-jet
120 hk LPG E6)
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(7) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km. (2) Denna åtgärd ska utföras om bilen används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana, Iran, Irak, Jordanien,
Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe.
(8) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
151

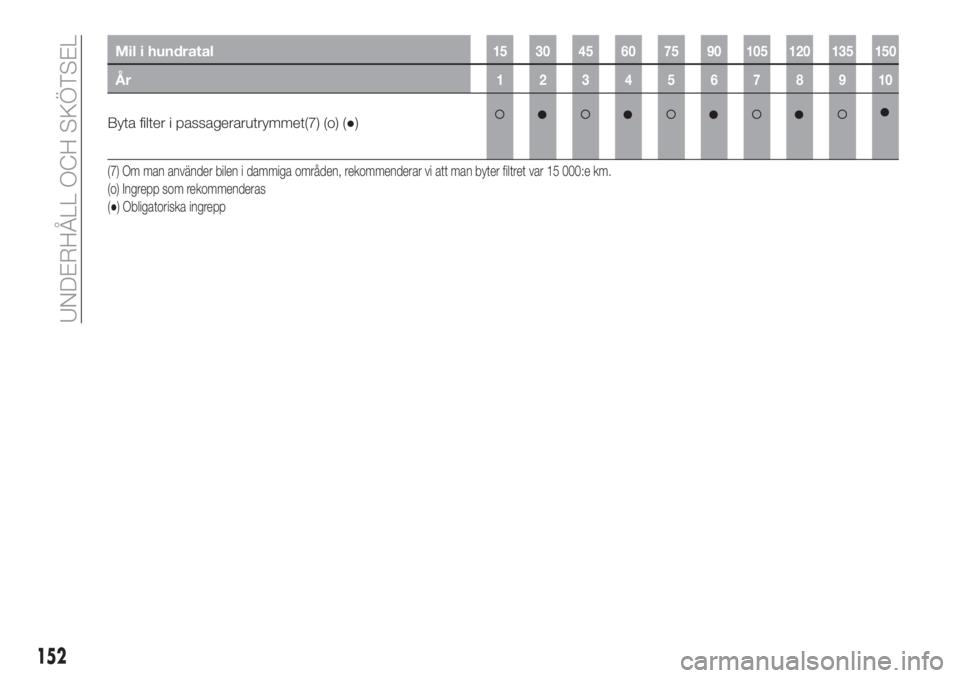

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta filter i passagerarutrymmet(7) (o) (●)
(7) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
152
UNDERHÅLL OCH SKÖTSEL

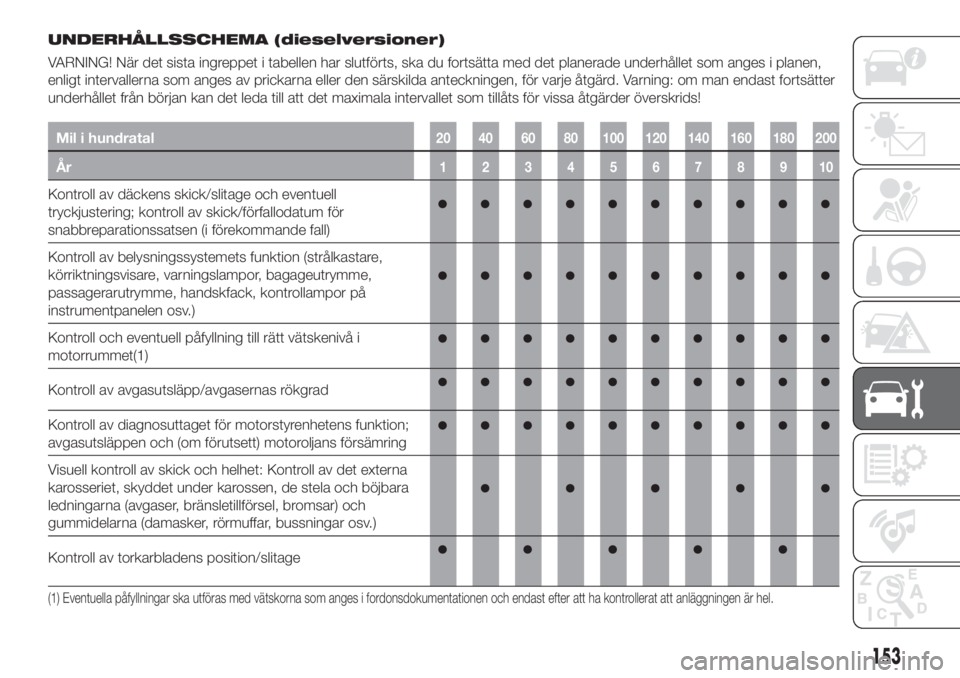

UNDERHÅLLSSCHEMA (dieselversioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av diagnosuttaget för motorstyrenhetens funktion;
avgasutsläppen och (om förutsett) motoroljans försämring
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
Kontroll av torkarbladens position/slitage
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
153

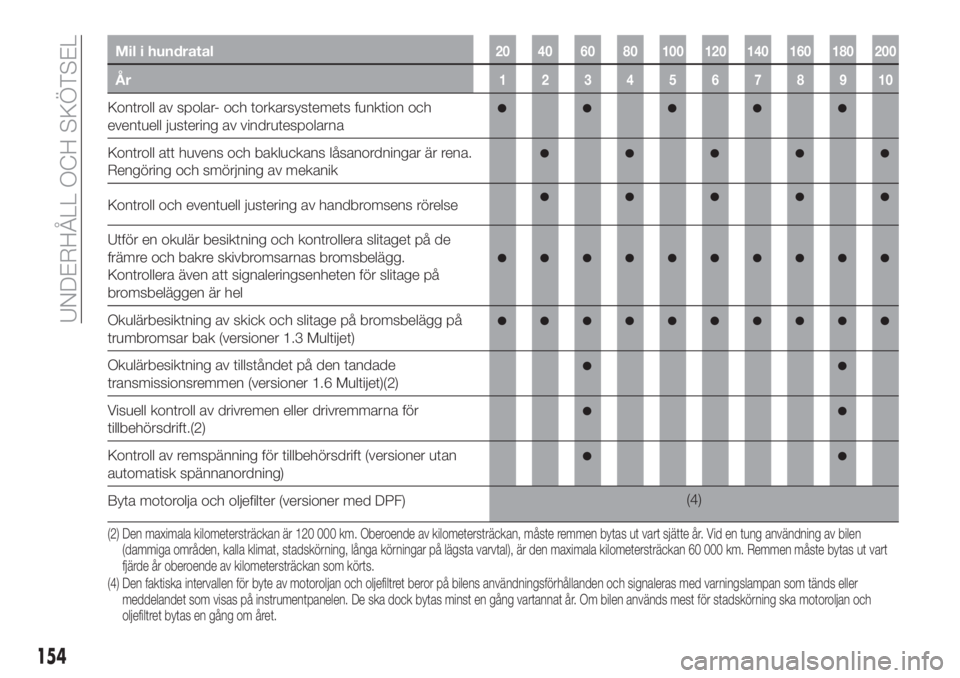

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg.
Kontrollera även att signaleringsenheten för slitage på
bromsbeläggen är hel
Okulärbesiktning av skick och slitage på bromsbelägg på
trumbromsar bak (versioner 1.3 Multijet)
Okulärbesiktning av tillståndet på den tandade
transmissionsremmen (versioner 1.6 Multijet)(2)
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift.(2)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk spännanordning)
Byta motorolja och oljefilter (versioner med DPF)(4)
(2) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(4) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år. Om bilen används mest för stadskörning ska motoroljan och
oljefiltret bytas en gång om året.
154
UNDERHÅLL OCH SKÖTSEL

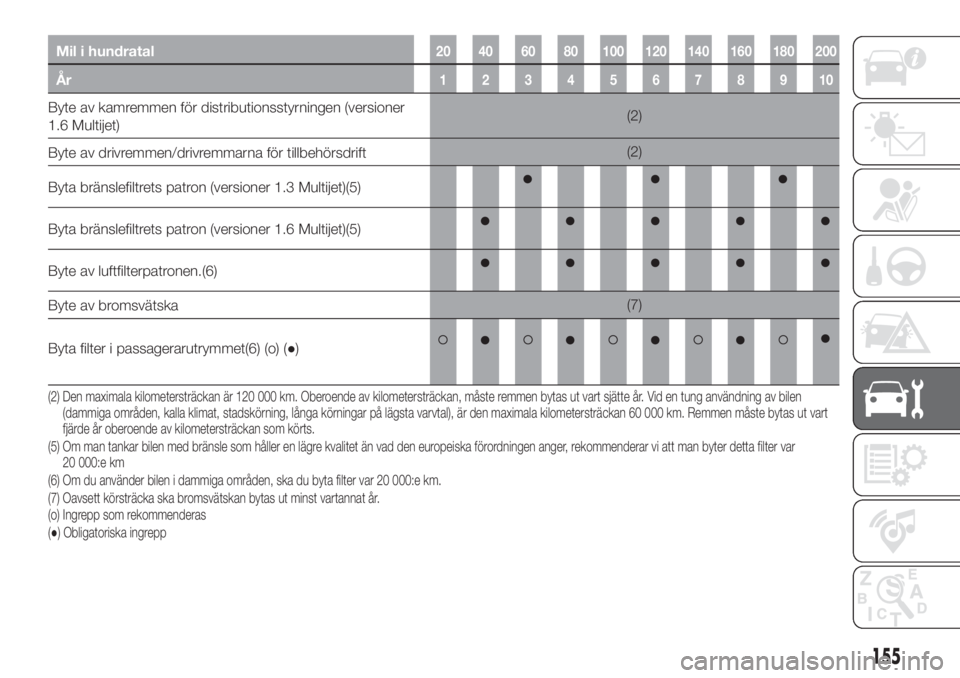

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Byte av kamremmen för distributionsstyrningen (versioner
1.6 Multijet)(2)
Byte av drivremmen/drivremmarna för tillbehörsdrift(2)
Byta bränslefiltrets patron (versioner 1.3 Multijet)(5)
Byta bränslefiltrets patron (versioner 1.6 Multijet)(5)
Byte av luftfilterpatronen.(6)
Byte av bromsvätska(7)
Byta filter i passagerarutrymmet(6) (o) (●)
(2) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(5) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var
20 000:e km
(6) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km.
(7) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
155

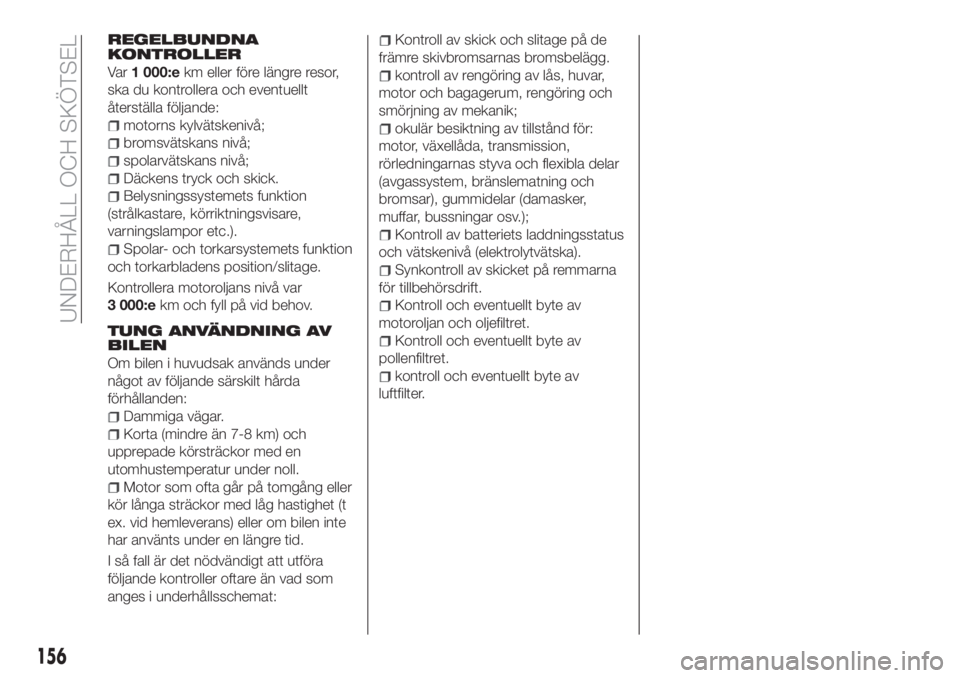

REGELBUNDNA
KONTROLLER
Va r1 000:ekm eller före längre resor,
ska du kontrollera och eventuellt
återställa följande:
motorns kylvätskenivå;
bromsvätskans nivå;
spolarvätskans nivå;
Däckens tryck och skick.
Belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc.).
Spolar- och torkarsystemets funktion
och torkarbladens position/slitage.
Kontrollera motoroljans nivå var
3 000:ekm och fyll på vid behov.
TUNG ANVÄNDNING AV
BILEN
Om bilen i huvudsak används under
något av följande särskilt hårda
förhållanden:
Dammiga vägar.
Korta (mindre än 7-8 km) och
upprepade körsträckor med en
utomhustemperatur under noll.
Motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet (t
ex. vid hemleverans) eller om bilen inte
har använts under en längre tid.
I så fall är det nödvändigt att utföra
följande kontroller oftare än vad som
anges i underhållsschemat:
Kontroll av skick och slitage på de
främre skivbromsarnas bromsbelägg.
kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring och
smörjning av mekanik;
okulär besiktning av tillstånd för:
motor, växellåda, transmission,
rörledningarnas styva och flexibla delar
(avgassystem, bränslematning och
bromsar), gummidelar (damasker,
muffar, bussningar osv.);
Kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska).
Synkontroll av skicket på remmarna
för tillbehörsdrift.
Kontroll och eventuellt byte av
motoroljan och oljefiltret.
Kontroll och eventuellt byte av
pollenfiltret.
kontroll och eventuellt byte av
luftfilter.
156
UNDERHÅLL OCH SKÖTSEL

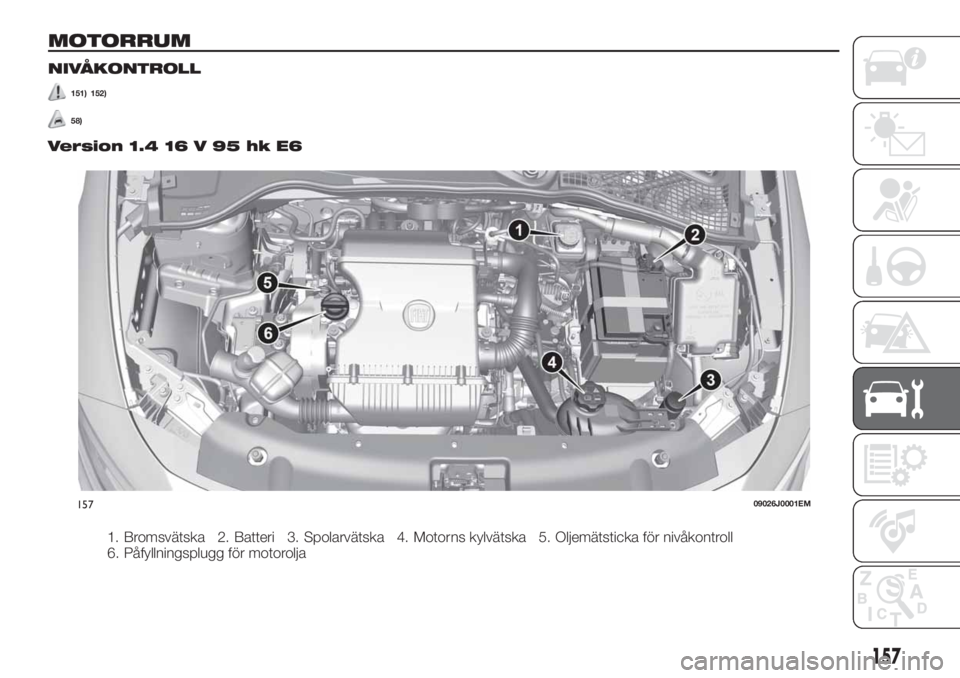

MOTORRUM
NIVÅKONTROLL
151) 152)
58)
Version 1.4 16 V 95 hk E6
1. Bromsvätska 2. Batteri 3. Spolarvätska 4. Motorns kylvätska 5. Oljemätsticka för nivåkontroll
6. Påfyllningsplugg för motorolja
15709026J0001EM
157

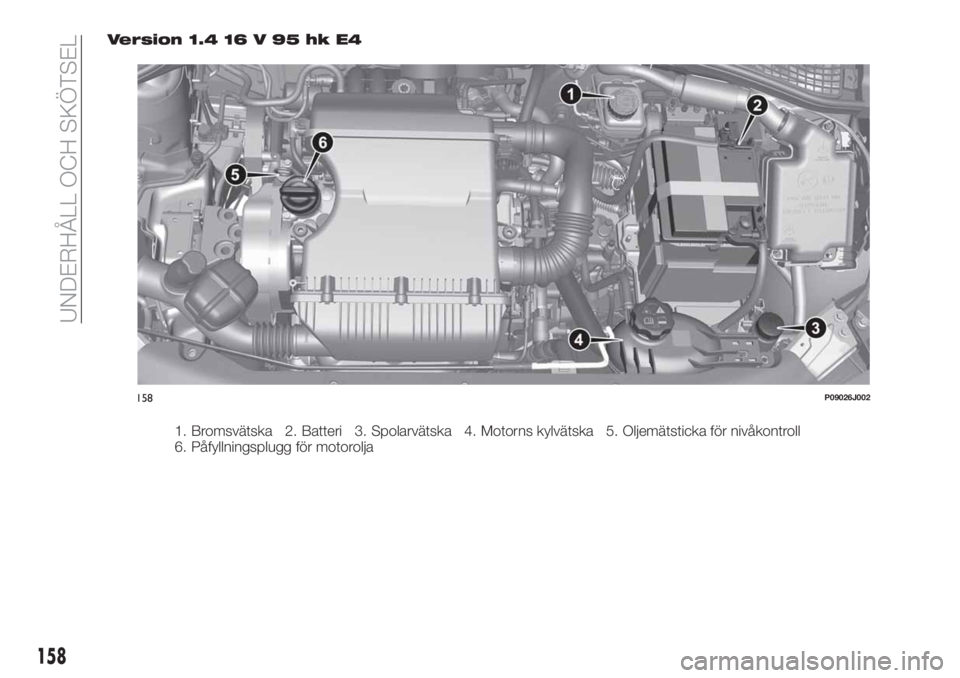

Version 1.4 16 V 95 hk E4
1. Bromsvätska 2. Batteri 3. Spolarvätska 4. Motorns kylvätska 5. Oljemätsticka för nivåkontroll
6. Påfyllningsplugg för motorolja
158P09026J002
158
