FIAT TIPO 4DOORS 2018 Drift- och underhållshandbok (in Swedish)

Uppvärmda
När man trycker på knappen
(eluppvärmd bakruta) aktiveras
avimningen/defrosterfunktionen på
ytterbackspeglarna.
VARNING
19)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.

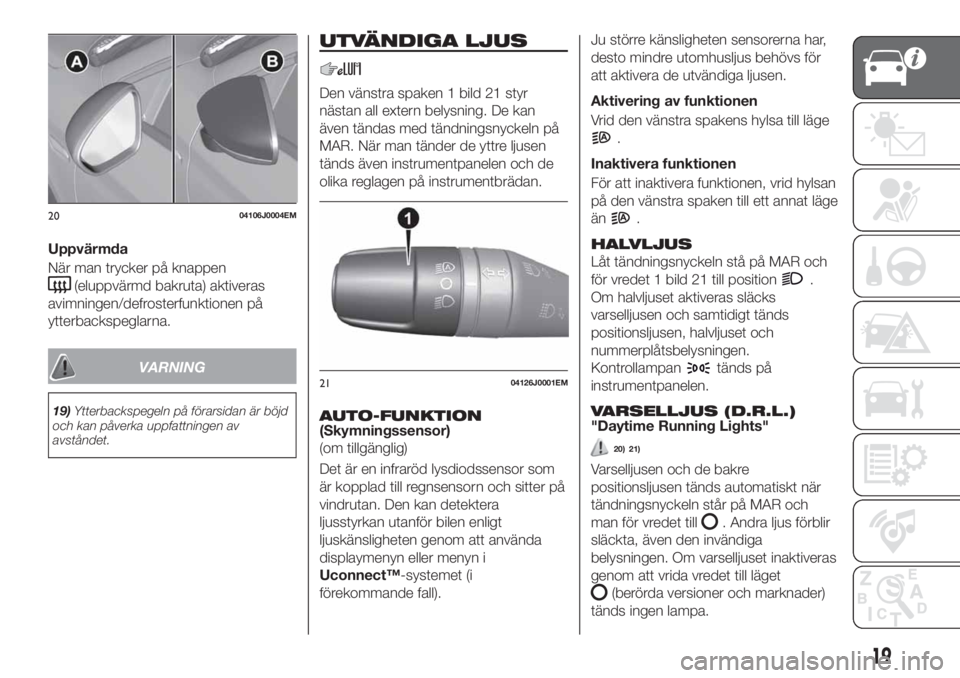

UTVÄNDIGA LJUS
Den vänstra spaken 1 bild 21 styr
nästan all extern belysning. De kan
även tändas med tändningsnyckeln på
MAR. När man tänder de yttre ljusen
tänds även instrumentpanelen och de
olika reglagen på instrumentbrädan.
AUTO-FUNKTION(Skymningssensor)
(om tillgänglig)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i
Uconnect™-systemet (i
förekommande fall).Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid den vänstra spakens hylsa till läge
.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
på den vänstra spaken till ett annat läge
än
.
HALVLJUS
Låt tändningsnyckeln stå på MAR och
för vredet 1 bild 21 till position
.
Om halvljuset aktiveras släcks
varselljusen och samtidigt tänds
positionsljusen, halvljuset och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
VARSELLJUS (D.R.L.)"Daytime Running Lights"
20) 21)
Varselljusen och de bakre
positionsljusen tänds automatiskt när
tändningsnyckeln står på MAR och
man för vredet till
. Andra ljus förblir
släckta, även den invändiga
belysningen. Om varselljuset inaktiveras
genom att vrida vredet till läget
(berörda versioner och marknader)
tänds ingen lampa.
2004106J0004EM
2104126J0001EM
19

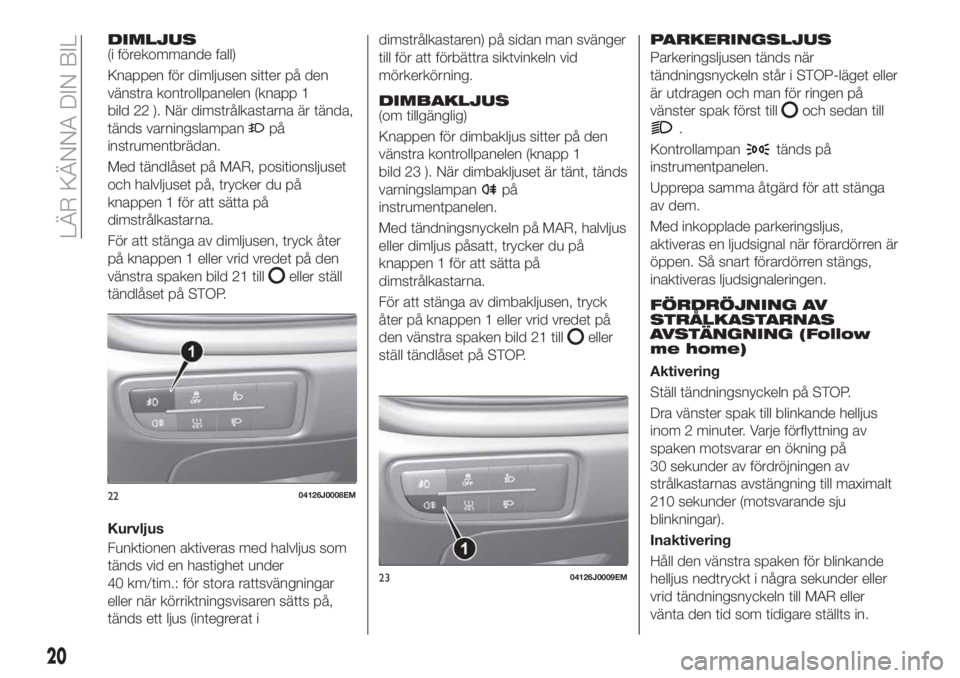

DIMLJUS(i förekommande fall)
Knappen för dimljusen sitter på den
vänstra kontrollpanelen (knapp 1
bild 22 ). När dimstrålkastarna är tända,
tänds varningslampan
på
instrumentbrädan.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimljusen, tryck åter
på knappen 1 eller vrid vredet på den
vänstra spaken bild 21 till
eller ställ
tändlåset på STOP.
Kurvljus
Funktionen aktiveras med halvljus som
tänds vid en hastighet under
40 km/tim.: för stora rattsvängningar
eller när körriktningsvisaren sätts på,
tänds ett ljus (integrerat idimstrålkastaren) på sidan man svänger
till för att förbättra siktvinkeln vid
mörkerkörning.
DIMBAKLJUS(om tillgänglig)
Knappen för dimbakljus sitter på den
vänstra kontrollpanelen (knapp 1
bild 23 ). När dimbakljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
Med tändningsnyckeln på MAR, halvljus
eller dimljus påsatt, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimbakljusen, tryck
åter på knappen 1 eller vrid vredet på
den vänstra spaken bild 21 till
eller
ställ tändlåset på STOP.
PARKERINGSLJUS
Parkeringsljusen tänds när
tändningsnyckeln står i STOP-läget eller
är utdragen och man för ringen på
vänster spak först till
och sedan till
.
Kontrollampan
tänds på
instrumentpanelen.
Upprepa samma åtgärd för att stänga
av dem.
Med inkopplade parkeringsljus,
aktiveras en ljudsignal när förardörren är
öppen. Så snart förardörren stängs,
inaktiveras ljudsignaleringen.
FÖRDRÖJNING AV
STRÅLKASTARNAS
AVSTÄNGNING (Follow
me home)
Aktivering
Ställ tändningsnyckeln på STOP.
Dra vänster spak till blinkande helljus
inom 2 minuter. Varje förflyttning av
spaken motsvarar en ökning på
30 sekunder av fördröjningen av
strålkastarnas avstängning till maximalt
210 sekunder (motsvarande sju
blinkningar).
Inaktivering
Håll den vänstra spaken för blinkande
helljus nedtryckt i några sekunder eller
vrid tändningsnyckeln till MAR eller
vänta den tid som tidigare ställts in.
2204126J0008EM
2304126J0009EM
20
LÄR KÄNNA DIN BIL

HELLJUS
Med vredet på vänster spak på,
trycker du spaken framåt mot
instrumentpanelen (permanent läge).
Kontrollampan
tänds på
instrumentpanelen. Helljuset släcks när
man för spaken tillbaka mot ratten.
Blinkningar
Dra den vänstra spaken 1 bild 24 mot
dig till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
KÖRRIKTNINGSVISARE
För den vänstra spaken 1 bild 24 till
läget (stabilt):
uppåt: aktiverar höger
körriktningsvisare.nedåt: aktiverar vänster
körriktningsvisare.
På instrumentpanelen blinkar
varningslampan lampan
eller.
Körriktningsvisarna inaktiveras
automatiskt när du återför bilen i rakt
körläge eller då du sätter på varselljuset
(D.R.L.)/parkeringsljuset.
Funktionen "Lane Change" (filbyte)
Ställ den vänstra spaken i tillfälligt läge i
mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
COURTESY LIGHTS
Denna funktion gör att man kan aktivera
positionsljusen och
nummerplåtsbelysningen i 25 sekunder,
med tändlåset på MAR, varje gång man
låser upp bilen med nyckeln med
fjärrkontroll.
Funktionens aktivering kan regleras på
displaymenyn eller viaUconnect™-
systemet.
Funktionen inaktiveras automatiskt efter
aktiveringstidens slut (25 sekunder) eller
då bildörrarna låses igen eller då man
ställer tändlåset i ett annat läge än
MAR.
REGLERING AV
STRÅLKASTAR-
INSTÄLLNINGEN
Regleringsanordning
strålkastarinställning
Regleringsanordningen för
strålkastarinställningen fungerar endast
med tändningsnyckeln på MAR och
tända halvljus.
För inställningen, använd knapparna
ellerpå reglagepanelen.
Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läge 0: en eller två personer i
framsätet.
Position 1: fyra eller fem personer;
Position 2: fyra eller fem personer +
last i bagageutrymmet;
Position 3: förare och maximal
tillåten belastning med last som endast
placerats i bagageutrymmet.
2404126J0002EM
2504126J0003EM
21

OBSERVERA! Kontrollera strålkastarens
inriktning varje gång som den
transporterade lastens vikt ändras.
REGLERING AV
LJUSSTYRKAN FÖR
INSTRUMENTPANELEN
OCH DE GRAFISKA
STYRKNAPPARNA
Justeringen av ljusintensiteten på
instrumentpanelen och
kontrollknapparna kan uppnås genom
huvudmenyn i kombiinstrumentet (se
avsnittet "Inställbar
flerfunktionsdisplay").
VARNING
20)Varselljusen är ett alternativ till halvljuset
när ljusen är obligatoriska under dagen.
Om detta inte föreskrivs, får man dock
använda varselljusen.
21)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i.
INNERBELYSNING
BELYSNINGSENHET
FRAM
Belysningsenhet med en glödlampa
Tänd/släck belysningen med knappen
bild 26:
nedtryckt på 1: belysningsenheten
är alltid avstängd;
nedtryckt på 2: belysningsenheten
är alltid tänt;
position 0: belysningsenheten tänds
när en dörr öppnas.Belysningsenhet med flera
glödlampor
Brytaren 1 bild 27 tänder/släcker
belysningsenhetens lampor.
Positioner för strömbrytare 1:
Mittläge: lamporna 2 och 5 tänds
respektive släcks när dörrarna öppnas
eller stängs.
strömbrytaren är nedtryckt till vänster
(position OFF): lamporna 2 och 5 förblir
släckta;
strömbrytaren är nedtryckt till höger (
): lamporna 2 och 5 förblir tända.
Tändning/släckning av ljusen görs
progressivt.
Brytaren 3 sätter på/stänger av lampa
2.
Brytaren 4 sätter på/stänger av lampa
5.
26F1B0043C
2704136J0001EM
22
LÄR KÄNNA DIN BIL

När lamporna tänds manuellt, slocknar
belysningsenheten automatiskt efter
15 minuter för att skydda batteriet men
endast om tändlåset står på STOP.
Timer för takbelysning
På en del versioner finns det två
timerstyrda enheter som har till syfte att
göra in- och urstigningen i bilen mer
behaglig, särskilt på natten och på
dåligt belysta platser.
Timer vid instigning;
Timer vid urstigning
VINDRUTETORKARE/
VINDRUTESPOLARE
De fungerar endast med
tändningsnyckeln på MAR.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktion
22)
5) 6)
Hylsan 1 bild 28 kan stå i följande
lägen:
stillastående vindrutetorkare
fast intermittens (långsam)
intermittens i förhållande till
hastigheten
LOlångsam kontinuerlig funktion
HISnabb kontinuerlig funktion
MIST-funktion.
Genom att flytta spaken uppåt (tillfälligt
läge) aktiveras MIST-funktionen
.
Funktionen är begränsad till den tid
som spaken hålls kvar i detta läge
manuellt. När spaken släpps upp går
den tillbaka till sitt läge och stänger
automatiskt av vindrutetorkaren. Den
här funktionen är användbar för att till
exempel ta bort små smutsansamlingar
eller morgondagg från vindrutan.
OBSERVERA! Denna funktion aktiverar
inte vindrutetorkaren och därför sprutas
ingen spolarvätska på vindrutan. För att
spruta spolarvätska på vindrutan, ska
du använda tvättfunktionen.
Med ringen 1 bild 28 i läge,är
vindrutetorkaren inte aktiverad. I läge
, är paustiden mellan
vindrutetorkarens slag 10 sekunder,
oavsett vilken hastighet bilen kör i. I
läge
, ställs paustiden mellan de två
slagen in enligt bilens hastighet: när
hastigheten ökar, minskar tiden mellan
de två slagen. I lägeLOellerHI, rör sig
vindrutetorkaren kontinuerligt, dvs. utan
paus mellan de två slagen.
Intelligent vindrutetorkarfunktion
När spaken dras mot ratten (tillfälligt
läge) aktiveras vindrutetorkaren.
Med spaken åtdragen i över en halv
sekund, förflyttas vindrutetorkaren med
det aktiva kommandot.
28P2000172
23

När användaren släpper upp spaken,
görs tre slag. Därefter, om reglaget är
på
, avslutas spolningscykeln av ett
sista slag efter en paus på 6 sekunder.
Vid lägeLOellerHIutförs inte
funktionen för intelligent tvätt.
OBSERVERA! Vid aktivering under
mindre än en halv sekund aktiveras
endast vindrutespolaren. Förläng inte
aktiveringen av den ”Intelligenta
spolningen” med över 30 sekunder.
Aktivera inte vindrutespolaren när
behållaren är tom.
Funktionen "Service Position"
Denna funktion gör att du kan byta
borstarna eller skydda dem vid is
och/eller snö.
Den kan aktiveras endast när du stängt
av motorn.
Funktionen "Service Position" kan väljas
via en uttrycklig begäran inom två
minuter efter att motorn stängts av med
borstarna korrekt återförda till
parkeringsläget.
Du kan aktivera funktionen genom att
vrida ringen till
och flytta spaken
uppåt till MIST
högst tre gånger.
Aktiveringarna används för att erhålla
det önskade läget för borstarna.Funktionen inaktiveras vid nästa
påsättning av bilen, med en begäran
om torkning eller med fordonet i rörelse
(hastighet högre än 5 km/tim.).
OBSERVERA! Innan du aktiverar
funktionen ska du försäkra dig om att
vindrutan är fri från snö eller is när du
sätter på motorn.
REGNSENSOR
(om tillgänglig)
7) 8)
Sensorn aktiveras när tändlåset står på
MAR, medan den inaktiveras i
STOP-läget.
Den sitter bakom innerbackspegeln och
är i kontakt med vindrutan bild 29. Den
kan mäta regnmängden och därmed
hantera det automatiska spolningsläget
för vindrutan enligt vattnet som finns på
rutan. Regnsensorn aktiveras när
tändlåset står på MAR. Om regn inte
detekteras, utförs inga slag. Vid regn,
rör sig vindrutetorkaren enligt mängden
som detekteras av sensorn.Aktivering/inaktivering:gåinpå
displayens meny eller iUconnect™-
systemet (i förekommande fall).
VARNING
22)Om det är nödvändigt att rengöra
rutan, ska du försäkra dig om att enheten
har inaktiverats eller att tändningsnyckeln
ställts på STOP.
OBSERVERA!
5)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning, aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen sedan inte återställs, även
efter bilens omstart, ska du vända dig till
Fiats servicenät.
2904146J0003EM
24
LÄR KÄNNA DIN BIL

6)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
7)Sätt inte igång regnsensorn medan du
tvättar bilen i en automattvätt.
8)Om det finns is på vindrutan, ska du se
till att anordningen är frånkopplad.KLIMATANLÄGGNING
1)
LUFTVENTILER I
PASSAGERARUTRYMMET
Inställbara luftventiler
De sitter vid ändarna bild 30 och i
mitten bild 31 på instrumentpanelen.För att använda dem gör så här:
tryck på mittenheten 1 för att rikta
luftflödet åt önskat håll;
vrid hjulet 2 för att reglera eller stäng
av luftflödet.
Fasta luftspridare
Dessutom förutses fasta luftspridare 3
bild 30 som riktar luften uppåt och mot
sidorutorna. Slutför systemet för den
fasta mittre spridaren som sitter vid
vindrutans bas och munstyckena som
riktar luften mot fotområdet på
passagerarplatserna fram och bak.
3004156J0001EM
3104156J0002EM
25

MANUELL KLIMATANLÄGGNING
Reglage
1 — manöverratt för lufttemperatur (blandning av varm/kall luft):
Rött område = varm luft;
Blått område = kall luft.
2 — manöverratt för aktivering/reglering av fläkten:
0 = avstängd fläkt
1-2-3 = ventilationshastighet;
4= ventilation vid maximal hastighet.
3204156J0004EM
26
LÄR KÄNNA DIN BIL

3 — vred D för aktivering/avaktivering av luftcirkulation;
Ställ skjutreglaget på
för att aktivera luftcirkulationen.
Ställ skjutreglaget på
för att avaktivera luftcirkulationen.
4 — manöverratt för luftfördelning:
luftutsläpp från de mittre ventilerna och sidventilerna
luftutsläpp från de mittre ventilerna, sidventilerna och spridarna vid fotområdet fram och bak
luftutsläpp från spridarna vid fotområdet fram och bak samt ett lätt luftflöde även från sidoventilerna på panelen
luftutsläpp från spridarna vid fotområdet fram, bak, vid vindrutan, vid sidorutorna samt ett lätt luftflöde även från
sidoventilerna på panelen
luftutsläpp vid vindrutan, vid sidorutorna samt ett lätt luftflöde även från sidoventilerna på panelen
5 — Knapp för aktivering/inaktivering av klimatanläggningen
Då du trycker knappen 5 bild 32 (lysdioden på manöverratten lyser), aktiveras klimatanläggningen.
Tryck åter på knappen 5 (släckt lysdiod på knappen) för att avaktivera klimatanläggningen.
Extra kupévärmare(om tillgänglig)
Den extra kupévärmaren garanterar en snabbare uppvärmning av kupén.
Den aktiveras i kalla klimatförhållanden om följande tillstånd uppstår:
låg utomhustemperatur;
låg kylvätsketemperatur i motorn;
motorn är igång;
fläkthastigheten är inställd på den första hastigheten;
manöverratten 1 är helt vriden i medurs riktning till det röda området.
Värmarens avstängning sker när minst ett av villkoren ovan inte inträffar längre.
Obs!Effekten hos den elektriska värmaren moduleras enligt batterispänningen.
27

AUTOMATISK KLIMATANLÄGGNING
Reglage
1 - manöverratt för reglering av temperaturen i kupén. Den inställda temperaturen visas på displayen;
2 - knapp för aktivering av funktionen MAX A/C;
3- knapp för att sätta på/stänga av klimatanläggningens kompressor;
4 - knapp för aktivering av MAX DEF-funktionen (snabb avfrostning/avimning av framrutorna);
5 - knapp för aktivering/inaktivering av klimatanläggningen;
6 - manöverratt för reglering av fläkthastigheten. Den inställda hastigheten visas på displayen;
7- knappar för val av luftflöde;
8 - knapp för att sätta på/stänga av eluppvärmd bakruta;
33P2000028-000-000
28
LÄR KÄNNA DIN BIL
