FIAT TIPO 4DOORS 2018 Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
REGLAGE.................40
DISPLAY..................43
FÄRDDATOR................46
EOBD-SYSTEM (European On Board
Diagnosis)..................47
VARNINGSLAMPOR OCH
MEDDELANDEN.............48
39

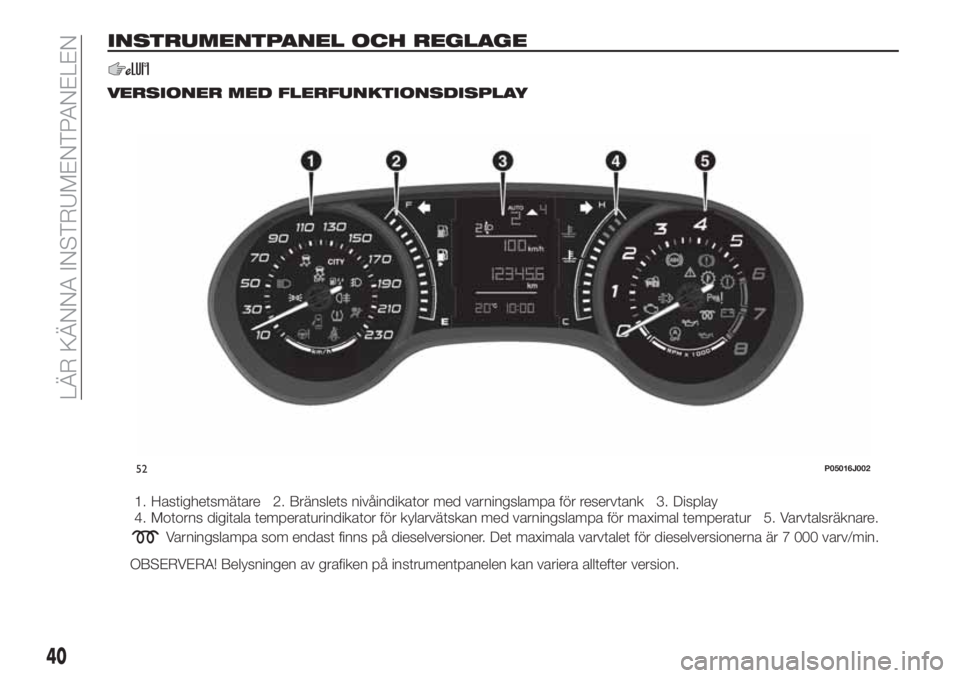

INSTRUMENTPANEL OCH REGLAGE
VERSIONER MED FLERFUNKTIONSDISPLAY
1. Hastighetsmätare 2. Bränslets nivåindikator med varningslampa för reservtank 3. Display
4. Motorns digitala temperaturindikator för kylarvätskan med varningslampa för maximal temperatur 5. Varvtalsräknare.
Varningslampa som endast finns på dieselversioner. Det maximala varvtalet för dieselversionerna är 7 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
52P05016J002
40
LÄR KÄNNA INSTRUMENTPANELEN

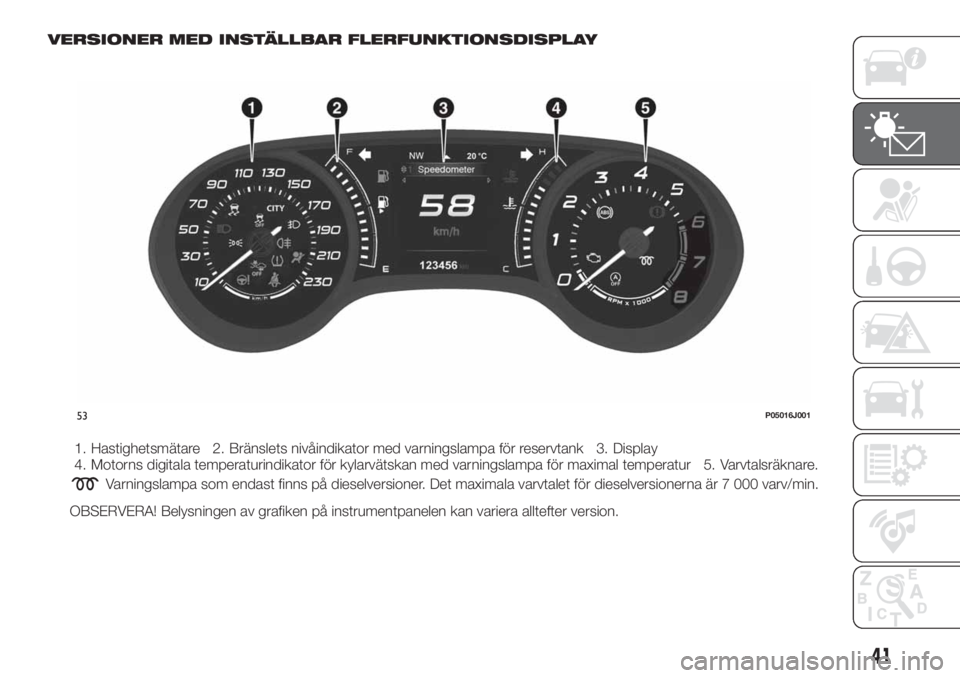

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAY
1. Hastighetsmätare 2. Bränslets nivåindikator med varningslampa för reservtank 3. Display
4. Motorns digitala temperaturindikator för kylarvätskan med varningslampa för maximal temperatur 5. Varvtalsräknare.
Varningslampa som endast finns på dieselversioner. Det maximala varvtalet för dieselversionerna är 7 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
53P05016J001
41

INSTÄLLBAR FLERFUNKTIONSDISPLAY — LPG-VERSION(till versioner/marknader där den förutses)
1. Hastighetsmätare 2. Digital bensinnivåindikator med varningslampa för reservtanken 3. Display
4. Digital LPG-nivåindikator med varningslampa för reservtank 5. Varvtalsräknare.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
54PGL00020
42
LÄR KÄNNA INSTRUMENTPANELEN

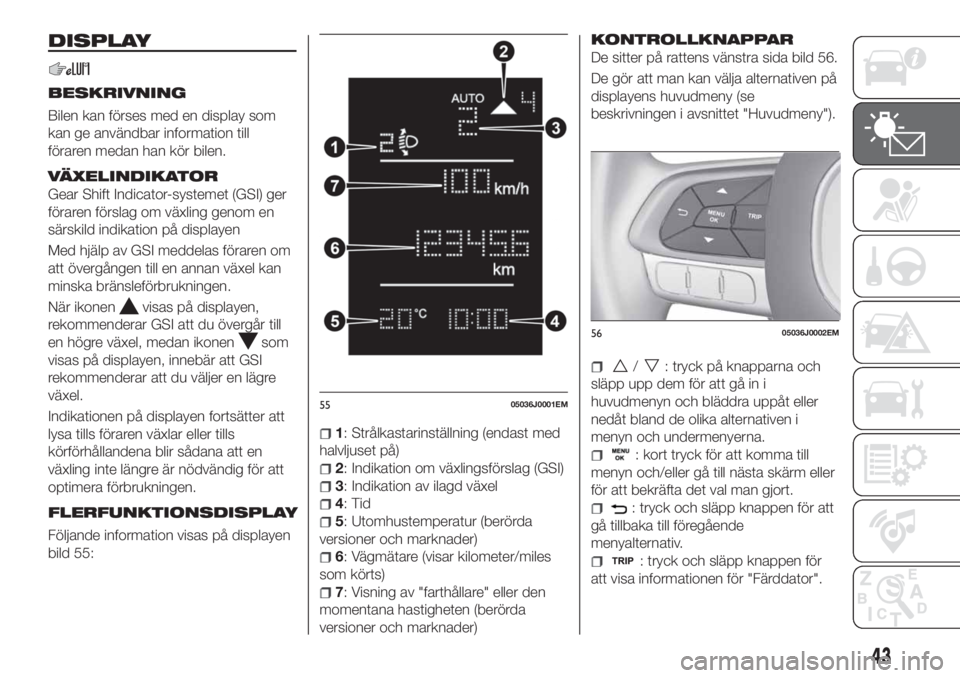

DISPLAY
BESKRIVNING
Bilen kan förses med en display som
kan ge användbar information till
föraren medan han kör bilen.
VÄXELINDIKATOR
Gear Shift Indicator-systemet (GSI) ger
föraren förslag om växling genom en
särskild indikation på displayen
Med hjälp av GSI meddelas föraren om
att övergången till en annan växel kan
minska bränsleförbrukningen.
När ikonen
visas på displayen,
rekommenderar GSI att du övergår till
en högre växel, medan ikonen
som
visas på displayen, innebär att GSI
rekommenderar att du väljer en lägre
växel.
Indikationen på displayen fortsätter att
lysa tills föraren växlar eller tills
körförhållandena blir sådana att en
växling inte längre är nödvändig för att
optimera förbrukningen.
FLERFUNKTIONSDISPLAY
Följande information visas på displayen
bild 55:
1: Strålkastarinställning (endast med
halvljuset på)
2: Indikation om växlingsförslag (GSI)
3: Indikation av ilagd växel
4:Tid
5: Utomhustemperatur (berörda
versioner och marknader)
6: Vägmätare (visar kilometer/miles
som körts)
7: Visning av "farthållare" eller den
momentana hastigheten (berörda
versioner och marknader)
KONTROLLKNAPPAR
De sitter på rattens vänstra sida bild 56.
De gör att man kan välja alternativen på
displayens huvudmeny (se
beskrivningen i avsnittet "Huvudmeny").
/: tryck på knapparna och
släpp upp dem för att gå in i
huvudmenyn och bläddra uppåt eller
nedåt bland de olika alternativen i
menyn och undermenyerna.
: kort tryck för att komma till
menyn och/eller gå till nästa skärm eller
för att bekräfta det val man gjort.
: tryck och släpp knappen för att
gå tillbaka till föregående
menyalternativ.
: tryck och släpp knappen för
att visa informationen för "Färddator".
5505036J0001EM
5605036J0002EM
43

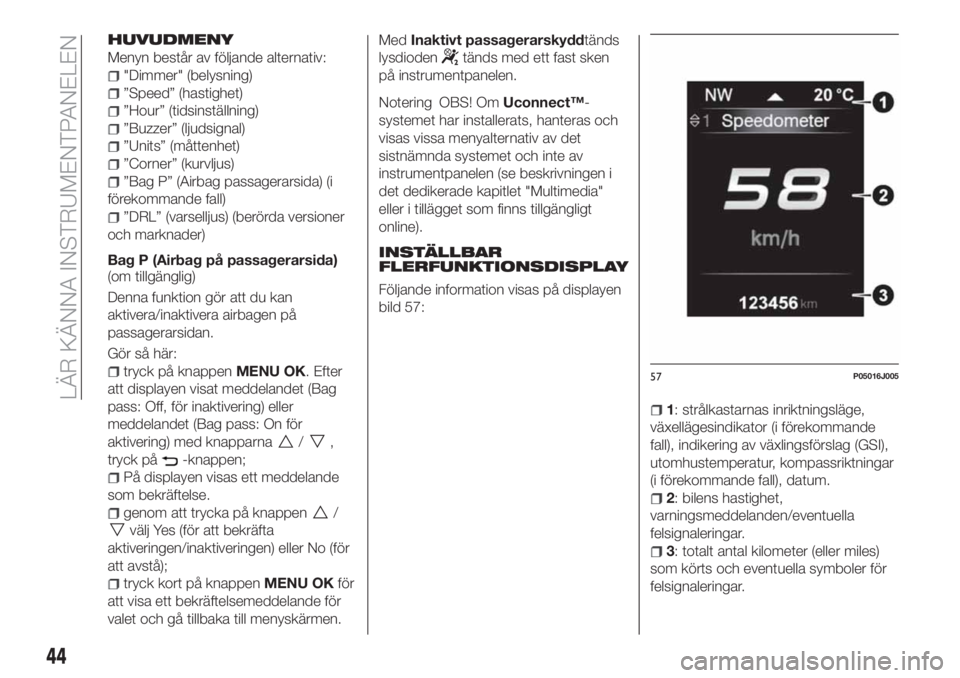

HUVUDMENY
Menyn består av följande alternativ:
"Dimmer" (belysning)
”Speed” (hastighet)
”Hour” (tidsinställning)
”Buzzer” (ljudsignal)
”Units” (måttenhet)
”Corner” (kurvljus)
”Bag P” (Airbag passagerarsida) (i
förekommande fall)
”DRL” (varselljus) (berörda versioner
och marknader)
Bag P (Airbag på passagerarsida)
(om tillgänglig)
Denna funktion gör att du kan
aktivera/inaktivera airbagen på
passagerarsidan.
Gör så här:
tryck på knappenMENU OK. Efter
att displayen visat meddelandet (Bag
pass: Off, för inaktivering) eller
meddelandet (Bag pass: On för
aktivering) med knapparna
/,
tryck på
-knappen;
På displayen visas ett meddelande
som bekräftelse.
genom att trycka på knappen/
välj Yes (för att bekräfta
aktiveringen/inaktiveringen) eller No (för
att avstå);
tryck kort på knappenMENU OKför
att visa ett bekräftelsemeddelande för
valet och gå tillbaka till menyskärmen.MedInaktivt passagerarskyddtänds
lysdioden
tänds med ett fast sken
på instrumentpanelen.
Notering OBS! OmUconnect™-
systemet har installerats, hanteras och
visas vissa menyalternativ av det
sistnämnda systemet och inte av
instrumentpanelen (se beskrivningen i
det dedikerade kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).
INSTÄLLBAR
FLERFUNKTIONSDISPLAY
Följande information visas på displayen
bild 57:
1: strålkastarnas inriktningsläge,
växellägesindikator (i förekommande
fall), indikering av växlingsförslag (GSI),
utomhustemperatur, kompassriktningar
(i förekommande fall), datum.
2: bilens hastighet,
varningsmeddelanden/eventuella
felsignaleringar.
3: totalt antal kilometer (eller miles)
som körts och eventuella symboler för
felsignaleringar.
57P05016J005
44
LÄR KÄNNA INSTRUMENTPANELEN

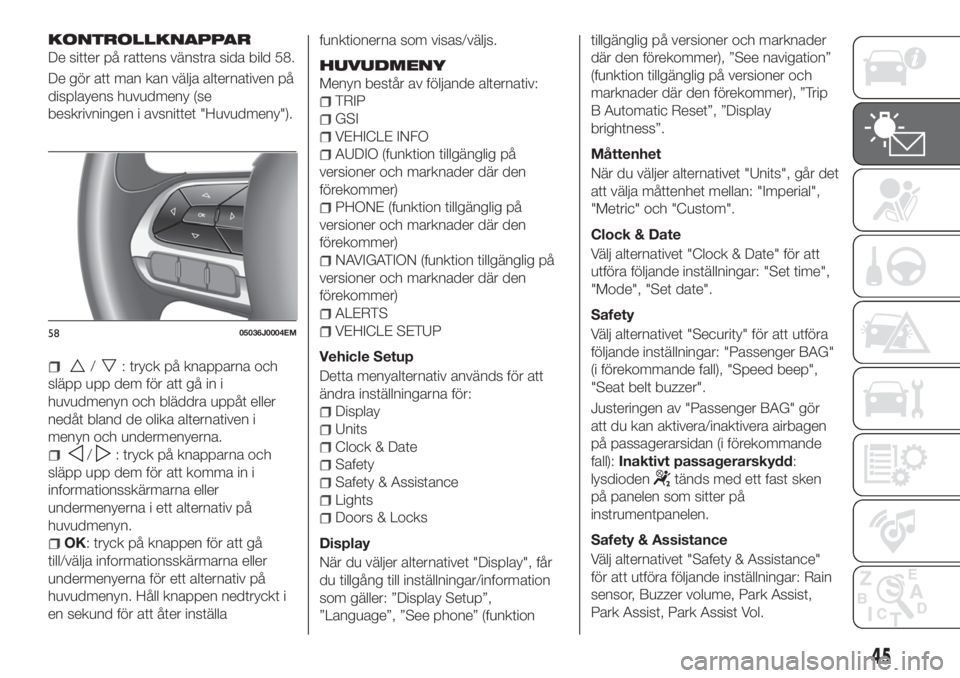

KONTROLLKNAPPAR
De sitter på rattens vänstra sida bild 58.
De gör att man kan välja alternativen på
displayens huvudmeny (se
beskrivningen i avsnittet "Huvudmeny").
/: tryck på knapparna och
släpp upp dem för att gå in i
huvudmenyn och bläddra uppåt eller
nedåt bland de olika alternativen i
menyn och undermenyerna.
/: tryck på knapparna och
släpp upp dem för att komma in i
informationsskärmarna eller
undermenyerna i ett alternativ på
huvudmenyn.
OK: tryck på knappen för att gå
till/välja informationsskärmarna eller
undermenyerna för ett alternativ på
huvudmenyn. Håll knappen nedtryckt i
en sekund för att åter inställafunktionerna som visas/väljs.
HUVUDMENY
Menyn består av följande alternativ:
TRIP
GSI
VEHICLE INFO
AUDIO (funktion tillgänglig på
versioner och marknader där den
förekommer)
PHONE (funktion tillgänglig på
versioner och marknader där den
förekommer)
NAVIGATION (funktion tillgänglig på
versioner och marknader där den
förekommer)
ALERTS
VEHICLE SETUP
Vehicle Setup
Detta menyalternativ används för att
ändra inställningarna för:
Display
Units
Clock & Date
Safety
Safety & Assistance
Lights
Doors & Locks
Display
När du väljer alternativet "Display", får
du tillgång till inställningar/information
som gäller: ”Display Setup”,
”Language”, ”See phone” (funktiontillgänglig på versioner och marknader
där den förekommer), ”See navigation”
(funktion tillgänglig på versioner och
marknader där den förekommer), ”Trip
B Automatic Reset”, ”Display
brightness”.
Måttenhet
När du väljer alternativet "Units", går det
att välja måttenhet mellan: "Imperial",
"Metric" och "Custom".
Clock & Date
Välj alternativet "Clock & Date" för att
utföra följande inställningar: "Set time",
"Mode", "Set date".
Safety
Välj alternativet "Security" för att utföra
följande inställningar: "Passenger BAG"
(i förekommande fall), "Speed beep",
"Seat belt buzzer".
Justeringen av "Passenger BAG" gör
att du kan aktivera/inaktivera airbagen
på passagerarsidan (i förekommande
fall):Inaktivt passagerarskydd:
lysdioden
tänds med ett fast sken
på panelen som sitter på
instrumentpanelen.
Safety & Assistance
Välj alternativet "Safety & Assistance"
för att utföra följande inställningar: Rain
sensor, Buzzer volume, Park Assist,
Park Assist, Park Assist Vol.
5805036J0004EM
45

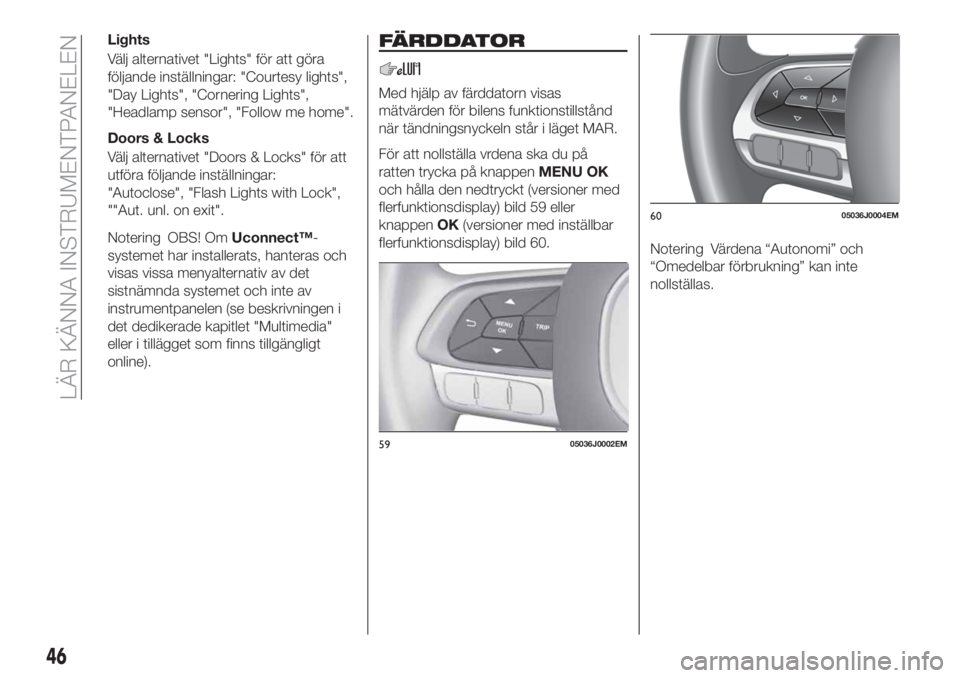

Lights
Välj alternativet "Lights" för att göra
följande inställningar: "Courtesy lights",
"Day Lights", "Cornering Lights",
"Headlamp sensor", "Follow me home".
Doors & Locks
Välj alternativet "Doors & Locks" för att
utföra följande inställningar:
"Autoclose", "Flash Lights with Lock",
""Aut. unl. on exit".
Notering OBS! OmUconnect™-
systemet har installerats, hanteras och
visas vissa menyalternativ av det
sistnämnda systemet och inte av
instrumentpanelen (se beskrivningen i
det dedikerade kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).
FÄRDDATOR
Med hjälp av färddatorn visas
mätvärden för bilens funktionstillstånd
när tändningsnyckeln står i läget MAR.
För att nollställa vrdena ska du på
ratten trycka på knappenMENU OK
och hålla den nedtryckt (versioner med
flerfunktionsdisplay) bild 59 eller
knappenOK(versioner med inställbar
flerfunktionsdisplay) bild 60.
Notering Värdena “Autonomi” och
“Omedelbar förbrukning” kan inte
nollställas.
5905036J0002EM
6005036J0004EM
46
LÄR KÄNNA INSTRUMENTPANELEN

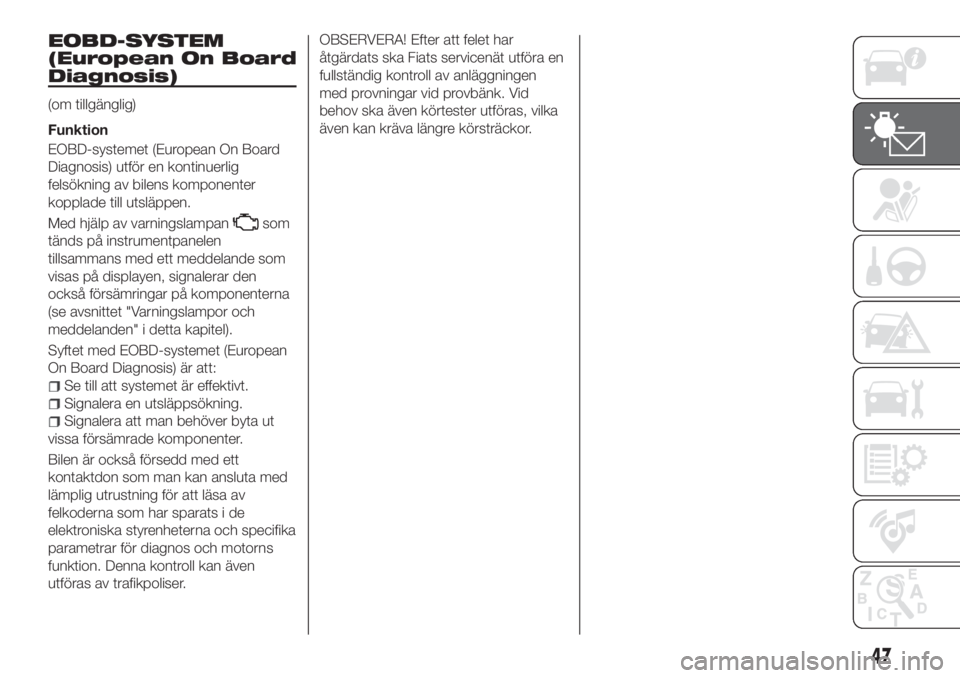

EOBD-SYSTEM
(European On Board
Diagnosis)
(om tillgänglig)
Funktion
EOBD-systemet (European On Board
Diagnosis) utför en kontinuerlig
felsökning av bilens komponenter
kopplade till utsläppen.
Med hjälp av varningslampan
som
tänds på instrumentpanelen
tillsammans med ett meddelande som
visas på displayen, signalerar den
också försämringar på komponenterna
(se avsnittet "Varningslampor och
meddelanden" i detta kapitel).
Syftet med EOBD-systemet (European
On Board Diagnosis) är att:
Se till att systemet är effektivt.
Signalera en utsläppsökning.
Signalera att man behöver byta ut
vissa försämrade komponenter.
Bilen är också försedd med ett
kontaktdon som man kan ansluta med
lämplig utrustning för att läsa av
felkoderna som har sparats i de
elektroniska styrenheterna och specifika
parametrar för diagnos och motorns
funktion. Denna kontroll kan även
utföras av trafikpoliser.
OBSERVERA! Efter att felet har
åtgärdats ska Fiats servicenät utföra en
fullständig kontroll av anläggningen
med provningar vid provbänk. Vid
behov ska även körtester utföras, vilka
även kan kräva längre körsträckor.
47

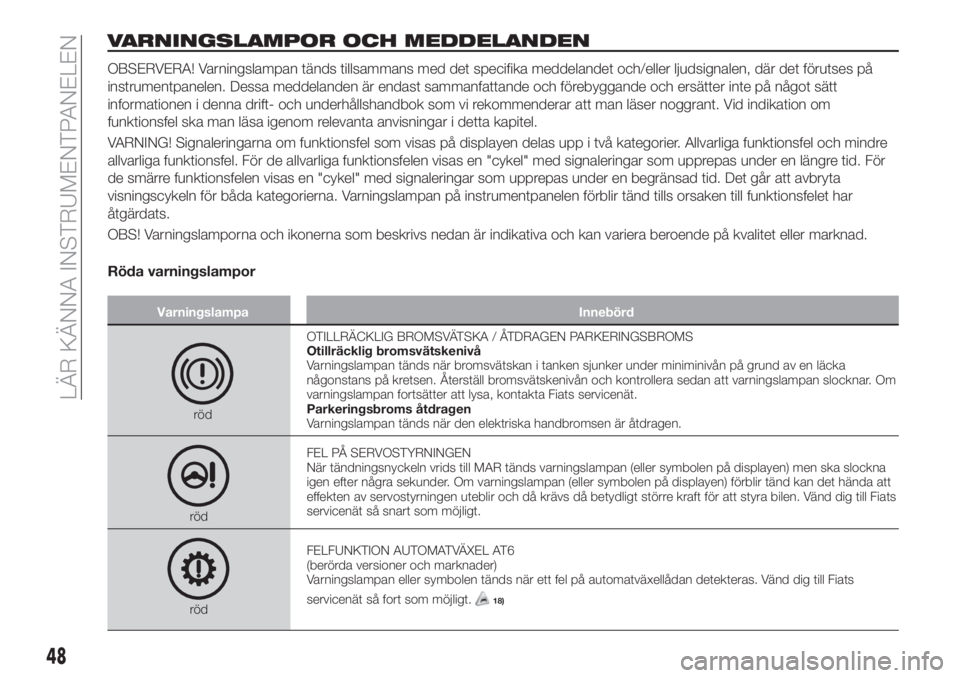

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen, där det förutses på
instrumentpanelen. Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som vi rekommenderar att man läser noggrant. Vid indikation om
funktionsfel ska man läsa igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För de allvarliga funktionsfelen visas en "cykel" med signaleringar som upprepas under en längre tid. För
de smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd tills orsaken till funktionsfelet har
åtgärdats.
OBS! Varningslamporna och ikonerna som beskrivs nedan är indikativa och kan variera beroende på kvalitet eller marknad.
Röda varningslampor
Varningslampa Innebörd
rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN PARKERINGSBROMS
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. Återställ bromsvätskenivån och kontrollera sedan att varningslampan slocknar. Om
varningslampan fortsätter att lysa, kontakta Fiats servicenät.
Parkeringsbroms åtdragen
Varningslampan tänds när den elektriska handbromsen är åtdragen.
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till MAR tänds varningslampan (eller symbolen på displayen) men ska slockna
igen efter några sekunder. Om varningslampan (eller symbolen på displayen) förblir tänd kan det hända att
effekten av servostyrningen uteblir och då krävs då betydligt större kraft för att styra bilen. Vänd dig till Fiats
servicenät så snart som möjligt.
rödFELFUNKTION AUTOMATVÄXEL AT6
(berörda versioner och marknader)
Varningslampan eller symbolen tänds när ett fel på automatväxellådan detekteras. Vänd dig till Fiats
servicenät så fort som möjligt.18)
48
LÄR KÄNNA INSTRUMENTPANELEN
