FIAT TIPO 4DOORS 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

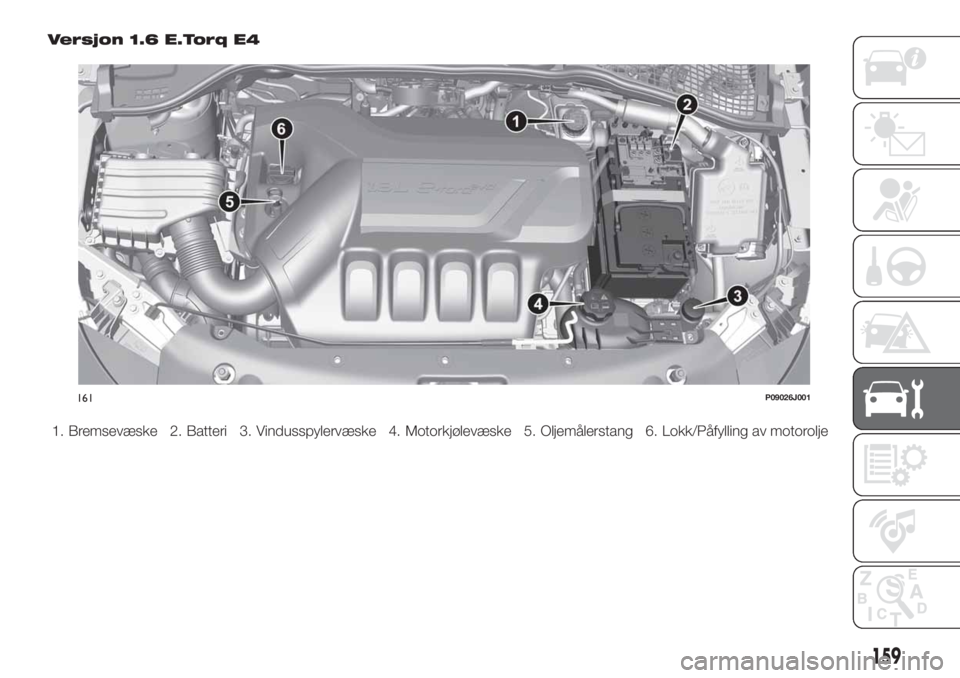

Versjon 1.6 E.Torq E4
161P09026J001
159
1. Bremsevæske 2. Batteri 3. Vindusspylervæske 4. Motorkjølevæske 5. Oljemålerstang 6. Lokk/Påfylling av motorolje

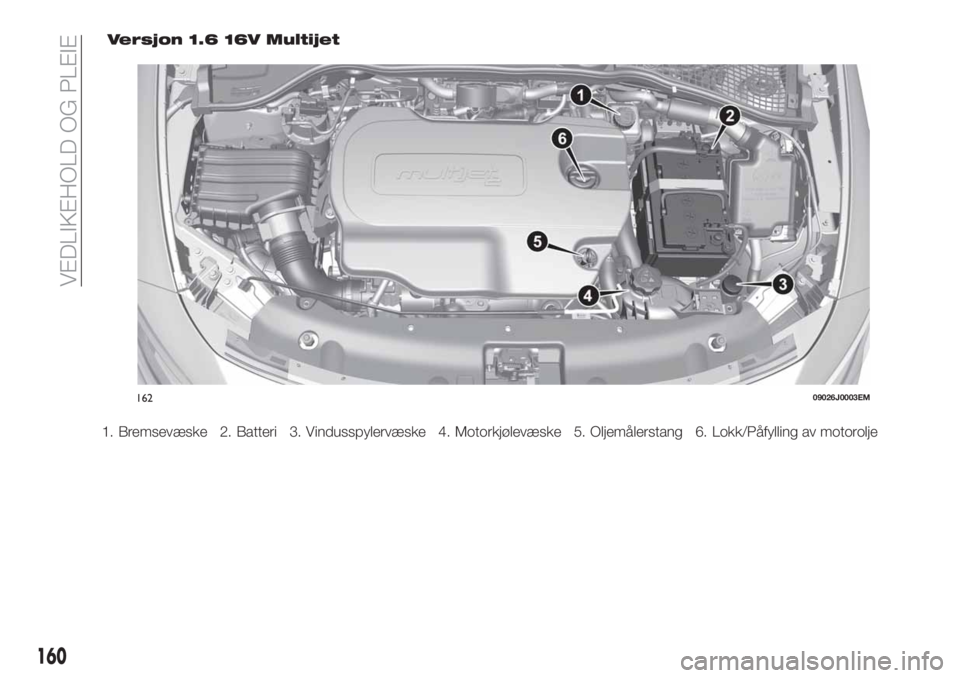

Versjon 1.6 16V Multijet
16209026J0003EM
160
VEDLIKEHOLD OG PLEIE
1. Bremsevæske 2. Batteri 3. Vindusspylervæske 4. Motorkjølevæske 5. Oljemålerstang 6. Lokk/Påfylling av motorolje

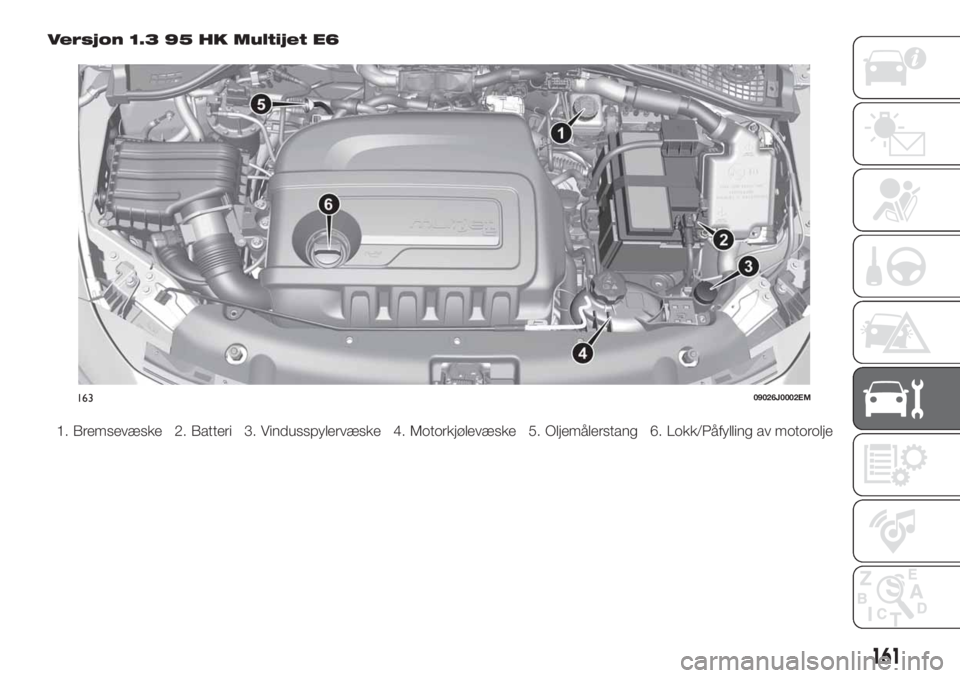

Versjon 1.3 95 HK Multijet E6
1. Bremsevæske 2. Batteri 3. Vindusspylervæske 4. Motorkjølevæske 5. Oljemålerstang 6. Lokk/Påfylling av motorolje
16309026J0002EM
161

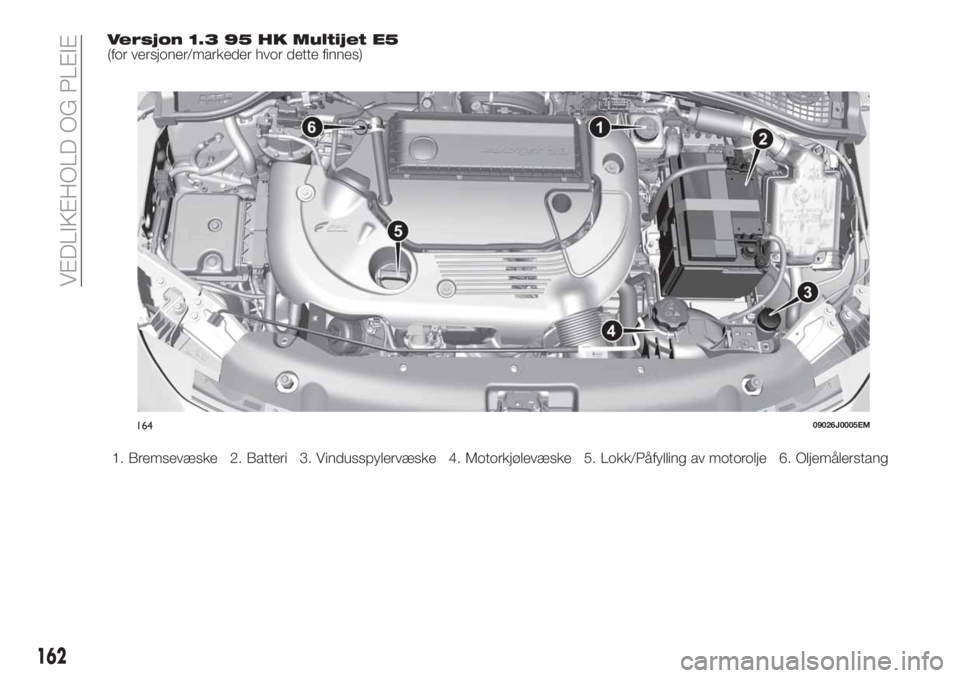

Versjon 1.3 95 HK Multijet E5(for versjoner/markeder hvor dette finnes)
1. Bremsevæske 2. Batteri 3. Vindusspylervæske 4. Motorkjølevæske 5. Lokk/Påfylling av motorolje 6. Oljemålerstang
16409026J0005EM
162
VEDLIKEHOLD OG PLEIE

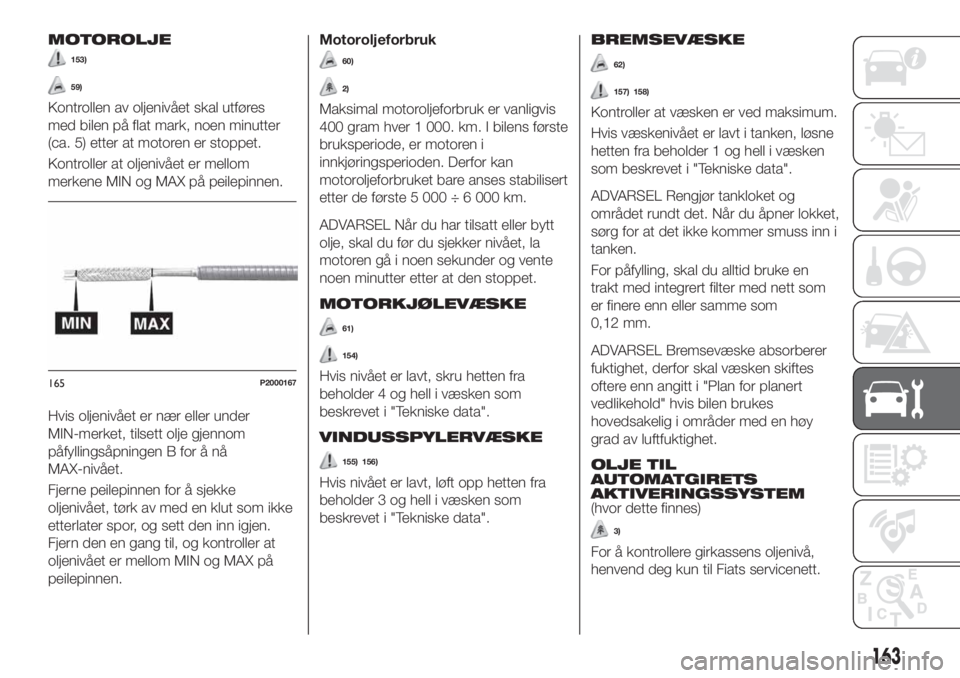

MOTOROLJE
153)
59)
Kontrollen av oljenivået skal utføres
med bilen på flat mark, noen minutter
(ca. 5) etter at motoren er stoppet.
Kontroller at oljenivået er mellom
merkene MIN og MAX på peilepinnen.
Hvis oljenivået er nær eller under
MIN-merket, tilsett olje gjennom
påfyllingsåpningen B for å nå
MAX-nivået.
Fjerne peilepinnen for å sjekke
oljenivået, tørk av med en klut som ikke
etterlater spor, og sett den inn igjen.
Fjern den en gang til, og kontroller at
oljenivået er mellom MIN og MAX på
peilepinnen.Motoroljeforbruk
60)
2)
Maksimal motoroljeforbruk er vanligvis
400 gram hver 1 000. km. I bilens første
bruksperiode, er motoren i
innkjøringsperioden. Derfor kan
motoroljeforbruket bare anses stabilisert
etter de første 5 000 ÷ 6 000 km.
ADVARSEL Når du har tilsatt eller bytt
olje, skal du før du sjekker nivået, la
motoren gå i noen sekunder og vente
noen minutter etter at den stoppet.
MOTORKJØLEVÆSKE
61)
154)
Hvis nivået er lavt, skru hetten fra
beholder 4 og hell i væsken som
beskrevet i "Tekniske data".
VINDUSSPYLERVÆSKE
155) 156)
Hvis nivået er lavt, løft opp hetten fra
beholder 3 og hell i væsken som
beskrevet i "Tekniske data".
BREMSEVÆSKE
62)
157) 158)
Kontroller at væsken er ved maksimum.
Hvis væskenivået er lavt i tanken, løsne
hetten fra beholder 1 og hell i væsken
som beskrevet i "Tekniske data".
ADVARSEL Rengjør tankloket og
området rundt det. Når du åpner lokket,
sørg for at det ikke kommer smuss inn i
tanken.
For påfylling, skal du alltid bruke en
trakt med integrert filter med nett som
er finere enn eller samme som
0,12 mm.
ADVARSEL Bremsevæske absorberer
fuktighet, derfor skal væsken skiftes
oftere enn angitt i "Plan for planert
vedlikehold" hvis bilen brukes
hovedsakelig i områder med en høy
grad av luftfuktighet.
OLJE TIL
AUTOMATGIRETS
AKTIVERINGSSYSTEM
(hvor dette finnes)
3)
For å kontrollere girkassens oljenivå,
henvend deg kun til Fiats servicenett.
165P2000167
163

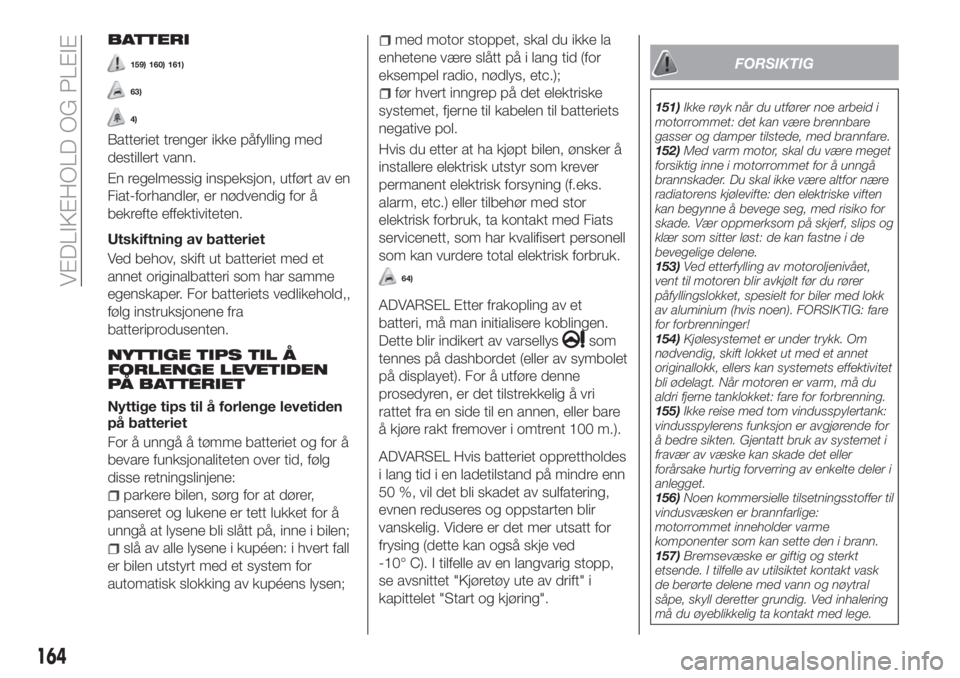

BATTERI
159) 160) 161)
63)
4)
Batteriet trenger ikke påfylling med
destillert vann.
En regelmessig inspeksjon, utført av en
Fiat-forhandler, er nødvendig for å
bekrefte effektiviteten.
Utskiftning av batteriet
Ved behov, skift ut batteriet med et
annet originalbatteri som har samme
egenskaper. For batteriets vedlikehold,,
følg instruksjonene fra
batteriprodusenten.
NYTTIGE TIPS TIL Å
FORLENGE LEVETIDEN
PÅ BATTERIET
Nyttige tips til å forlenge levetiden
på batteriet
For å unngå å tømme batteriet og for å
bevare funksjonaliteten over tid, følg
disse retningslinjene:
parkere bilen, sørg for at dører,
panseret og lukene er tett lukket for å
unngå at lysene bli slått på, inne i bilen;
slå av alle lysene i kupéen: i hvert fall
er bilen utstyrt med et system for
automatisk slokking av kupéens lysen;
med motor stoppet, skal du ikke la
enhetene være slått på i lang tid (for
eksempel radio, nødlys, etc.);
før hvert inngrep på det elektriske
systemet, fjerne til kabelen til batteriets
negative pol.
Hvis du etter at ha kjøpt bilen, ønsker å
installere elektrisk utstyr som krever
permanent elektrisk forsyning (f.eks.
alarm, etc.) eller tilbehør med stor
elektrisk forbruk, ta kontakt med Fiats
servicenett, som har kvalifisert personell
som kan vurdere total elektrisk forbruk.
64)
ADVARSEL Etter frakopling av et
batteri, må man initialisere koblingen.
Dette blir indikert av varsellys
som
tennes på dashbordet (eller av symbolet
på displayet). For å utføre denne
prosedyren, er det tilstrekkelig å vri
rattet fra en side til en annen, eller bare
å kjøre rakt fremover i omtrent 100 m.).
ADVARSEL Hvis batteriet opprettholdes
i lang tid i en ladetilstand på mindre enn
50 %, vil det bli skadet av sulfatering,
evnen reduseres og oppstarten blir
vanskelig. Videre er det mer utsatt for
frysing (dette kan også skje ved
-10° C). I tilfelle av en langvarig stopp,
se avsnittet "Kjøretøy ute av drift" i
kapittelet "Start og kjøring".
FORSIKTIG
151)Ikke røyk når du utfører noe arbeid i
motorrommet: det kan være brennbare
gasser og damper tilstede, med brannfare.
152)Med varm motor, skal du være meget
forsiktig inne i motorrommet for å unngå
brannskader. Du skal ikke være altfor nære
radiatorens kjølevifte: den elektriske viften
kan begynne å bevege seg, med risiko for
skade. Vær oppmerksom på skjerf, slips og
klær som sitter løst: de kan fastne i de
bevegelige delene.
153)Ved etterfylling av motoroljenivået,
vent til motoren blir avkjølt før du rører
påfyllingslokket, spesielt for biler med lokk
av aluminium (hvis noen). FORSIKTIG: fare
for forbrenninger!
154)Kjølesystemet er under trykk. Om
nødvendig, skift lokket ut med et annet
originallokk, ellers kan systemets effektivitet
bli ødelagt. Når motoren er varm, må du
aldri fjerne tanklokket: fare for forbrenning.
155)Ikke reise med tom vindusspylertank:
vindusspylerens funksjon er avgjørende for
å bedre sikten. Gjentatt bruk av systemet i
fravær av væske kan skade det eller
forårsake hurtig forverring av enkelte deler i
anlegget.
156)Noen kommersielle tilsetningsstoffer til
vindusvæsken er brannfarlige:
motorrommet inneholder varme
komponenter som kan sette den i brann.
157)Bremsevæske er giftig og sterkt
etsende. I tilfelle av utilsiktet kontakt vask
de berørte delene med vann og nøytral
såpe, skyll deretter grundig. Ved inhalering
må du øyeblikkelig ta kontakt med lege.
164
VEDLIKEHOLD OG PLEIE

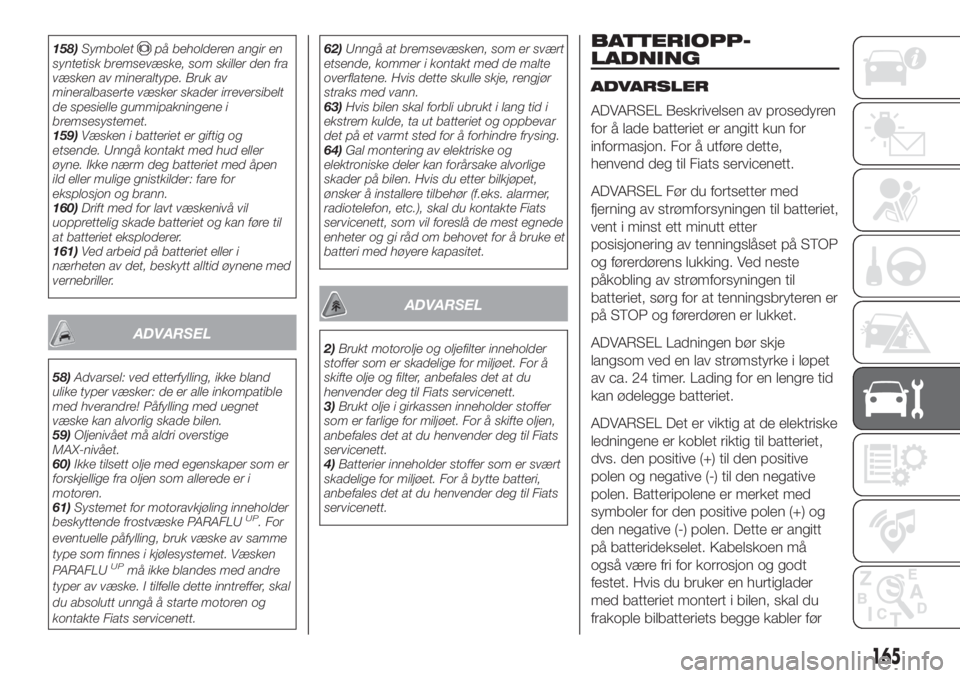

158)Symboletpå beholderen angir en
syntetisk bremsevæske, som skiller den fra
væsken av mineraltype. Bruk av
mineralbaserte væsker skader irreversibelt
de spesielle gummipakningene i
bremsesystemet.
159)Væsken i batteriet er giftig og
etsende. Unngå kontakt med hud eller
øyne. Ikke nærm deg batteriet med åpen
ild eller mulige gnistkilder: fare for
eksplosjon og brann.
160)Drift med for lavt væskenivå vil
uopprettelig skade batteriet og kan føre til
at batteriet eksploderer.
161)Ved arbeid på batteriet eller i
nærheten av det, beskytt alltid øynene med
vernebriller.
ADVARSEL
58)Advarsel: ved etterfylling, ikke bland
ulike typer væsker: de er alle inkompatible
med hverandre! Påfylling med uegnet
væske kan alvorlig skade bilen.
59)Oljenivået må aldri overstige
MAX-nivået.
60)Ikke tilsett olje med egenskaper som er
forskjellige fra oljen som allerede er i
motoren.
61)Systemet for motoravkjøling inneholder
beskyttende frostvæske PARAFLU
UP. For
eventuelle påfylling, bruk væske av samme
type som finnes i kjølesystemet. Væsken
PARAFLU
UPmå ikke blandes med andre
typer av væske. I tilfelle dette inntreffer, skal
du absolutt unngå å starte motoren og
kontakte Fiats servicenett.62)Unngå at bremsevæsken, som er svært
etsende, kommer i kontakt med de malte
overflatene. Hvis dette skulle skje, rengjør
straks med vann.
63)Hvis bilen skal forbli ubrukt i lang tid i
ekstrem kulde, ta ut batteriet og oppbevar
det på et varmt sted for å forhindre frysing.
64)Gal montering av elektriske og
elektroniske deler kan forårsake alvorlige
skader på bilen. Hvis du etter bilkjøpet,
ønsker å installere tilbehør (f.eks. alarmer,
radiotelefon, etc.), skal du kontakte Fiats
servicenett, som vil foreslå de mest egnede
enheter og gi råd om behovet for å bruke et
batteri med høyere kapasitet.
ADVARSEL
2)Brukt motorolje og oljefilter inneholder
stoffer som er skadelige for miljøet. For å
skifte olje og filter, anbefales det at du
henvender deg til Fiats servicenett.
3)Brukt olje i girkassen inneholder stoffer
som er farlige for miljøet. For å skifte oljen,
anbefales det at du henvender deg til Fiats
servicenett.
4)Batterier inneholder stoffer som er svært
skadelige for miljøet. For å bytte batteri,
anbefales det at du henvender deg til Fiats
servicenett.
BATTERIOPP-
LADNING
ADVARSLER
ADVARSEL Beskrivelsen av prosedyren
for å lade batteriet er angitt kun for
informasjon. For å utføre dette,
henvend deg til Fiats servicenett.
ADVARSEL Før du fortsetter med
fjerning av strømforsyningen til batteriet,
vent i minst ett minutt etter
posisjonering av tenningslåset på STOP
og førerdørens lukking. Ved neste
påkobling av strømforsyningen til
batteriet, sørg for at tenningsbryteren er
på STOP og førerdøren er lukket.
ADVARSEL Ladningen bør skje
langsom ved en lav strømstyrke i løpet
av ca. 24 timer. Lading for en lengre tid
kan ødelegge batteriet.
ADVARSEL Det er viktig at de elektriske
ledningene er koblet riktig til batteriet,
dvs. den positive (+) til den positive
polen og negative (-) til den negative
polen. Batteripolene er merket med
symboler for den positive polen (+) og
den negative (-) polen. Dette er angitt
på batteridekselet. Kabelskoen må
også være fri for korrosjon og godt
festet. Hvis du bruker en hurtiglader
med batteriet montert i bilen, skal du
frakople bilbatteriets begge kabler før
165

du kobler til laderen. Ikke bruk
hurtigladere for å gi startspenning.

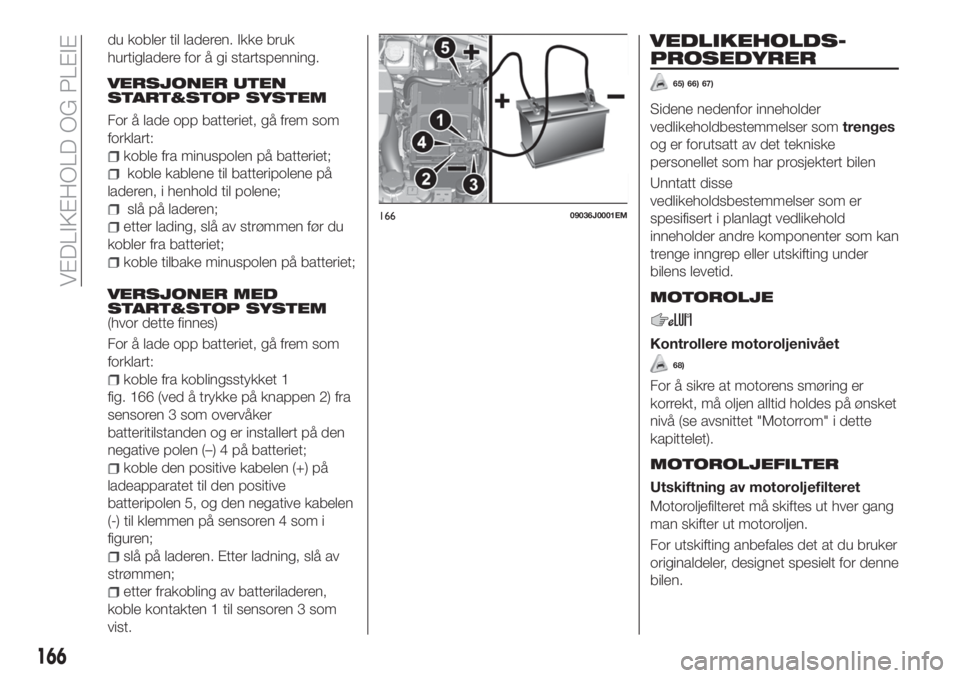

VERSJONER UTEN
START&STOP SYSTEM
For å lade opp batteriet, gå frem som
forklart:
koble fra minuspolen på batteriet;
koble kablene til batteripolene på
laderen, i henhold til polene;
slå på laderen;
etter lading, slå av strømmen før du
kobler fra batteriet;
koble tilbake minuspolen på batteriet;
VERSJONER MED
START&STOP SYSTEM
(hvor dette finnes)
For å lade opp batteriet, gå frem som
forklart:
koble fra koblingsstykket 1
fig. 166 (ved å trykke på knappen 2) fra
sensoren 3 som overvåker
batteritilstanden og er installert på den
negative polen (–) 4 på batteriet;
koble den positive kabelen (+) på
ladeapparatet til den positive
batteripolen 5, og den negative kabelen
(-) til klemmen på sensoren 4 som i
figuren;
slå på laderen. Etter ladning, slå av
strømmen;
etter frakobling av batteriladeren,
koble kontakten 1 til sensoren 3 som
vist.
VEDLIKEHOLDS-
PROSEDYRER
65) 66) 67)
Sidene nedenfor inneholder
vedlikeholdbestemmelser somtrenges
og er forutsatt av det tekniske
personellet som har prosjektert bilen
Unntatt disse
vedlikeholdsbestemmelser som er
spesifisert i planlagt vedlikehold
inneholder andre komponenter som kan
trenge inngrep eller utskifting under
bilens levetid.
MOTOROLJE
Kontrollere motoroljenivået
68)
For å sikre at motorens smøring er
korrekt, må oljen alltid holdes på ønsket
nivå (se avsnittet "Motorrom" i dette
kapittelet).
MOTOROLJEFILTER
Utskiftning av motoroljefilteret
Motoroljefilteret må skiftes ut hver gang
man skifter ut motoroljen.
For utskifting anbefales det at du bruker
originaldeler, designet spesielt for denne
bilen.
16609036J0001EM
166
VEDLIKEHOLD OG PLEIE

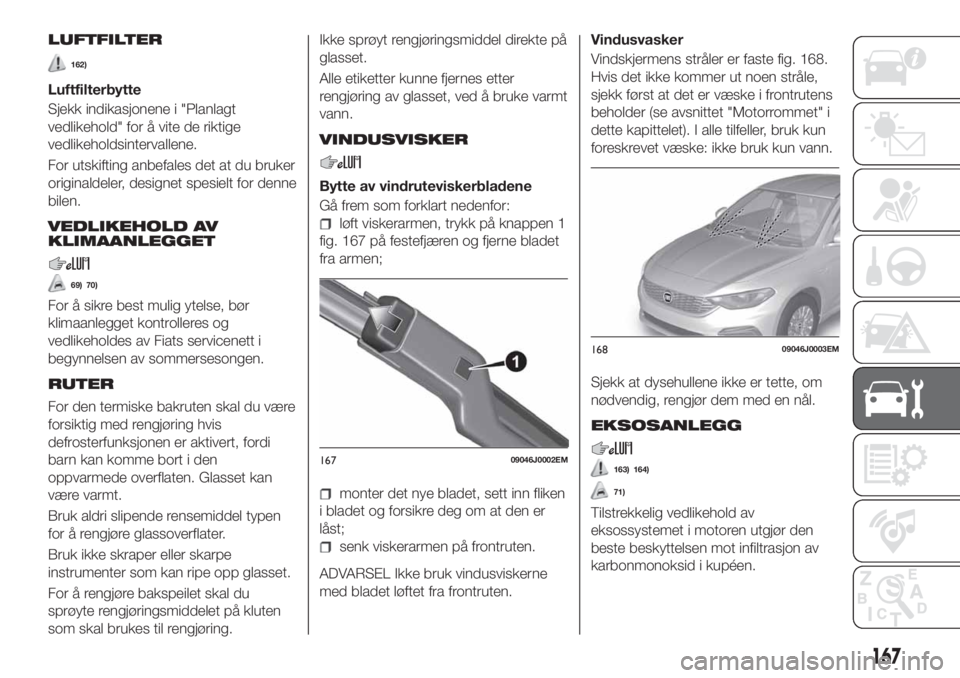

LUFTFILTER
162)
Luftfilterbytte
Sjekk indikasjonene i "Planlagt
vedlikehold" for å vite de riktige
vedlikeholdsintervallene.
For utskifting anbefales det at du bruker
originaldeler, designet spesielt for denne
bilen.
VEDLIKEHOLD AV
KLIMAANLEGGET
69) 70)
For å sikre best mulig ytelse, bør
klimaanlegget kontrolleres og
vedlikeholdes av Fiats servicenett i
begynnelsen av sommersesongen.
RUTER
For den termiske bakruten skal du være
forsiktig med rengjøring hvis
defrosterfunksjonen er aktivert, fordi
barn kan komme bort i den
oppvarmede overflaten. Glasset kan
være varmt.
Bruk aldri slipende rensemiddel typen
for å rengjøre glassoverflater.
Bruk ikke skraper eller skarpe
instrumenter som kan ripe opp glasset.
For å rengjøre bakspeilet skal du
sprøyte rengjøringsmiddelet på kluten
som skal brukes til rengjøring.Ikke sprøyt rengjøringsmiddel direkte på
glasset.
Alle etiketter kunne fjernes etter
rengjøring av glasset, ved å bruke varmt
vann.
VINDUSVISKER
Bytte av vindruteviskerbladene
Gå frem som forklart nedenfor:
løft viskerarmen, trykk på knappen 1
fig. 167 på festefjæren og fjerne bladet
fra armen;
monter det nye bladet, sett inn fliken
i bladet og forsikre deg om at den er
låst;
senk viskerarmen på frontruten.
ADVARSEL Ikke bruk vindusviskerne
med bladet løftet fra frontruten.
Vindusvasker
Vindskjermens stråler er faste fig. 168.
Hvis det ikke kommer ut noen stråle,
sjekk først at det er væske i frontrutens
beholder (se avsnittet "Motorrommet" i
dette kapittelet). I alle tilfeller, bruk kun
foreskrevet væske: ikke bruk kun vann.
Sjekk at dysehullene ikke er tette, om
nødvendig, rengjør dem med en nål.
EKSOSANLEGG
163) 164)
71)
Tilstrekkelig vedlikehold av
eksossystemet i motoren utgjør den
beste beskyttelsen mot infiltrasjon av
karbonmonoksid i kupéen.
16709046J0002EM
16809046J0003EM
167

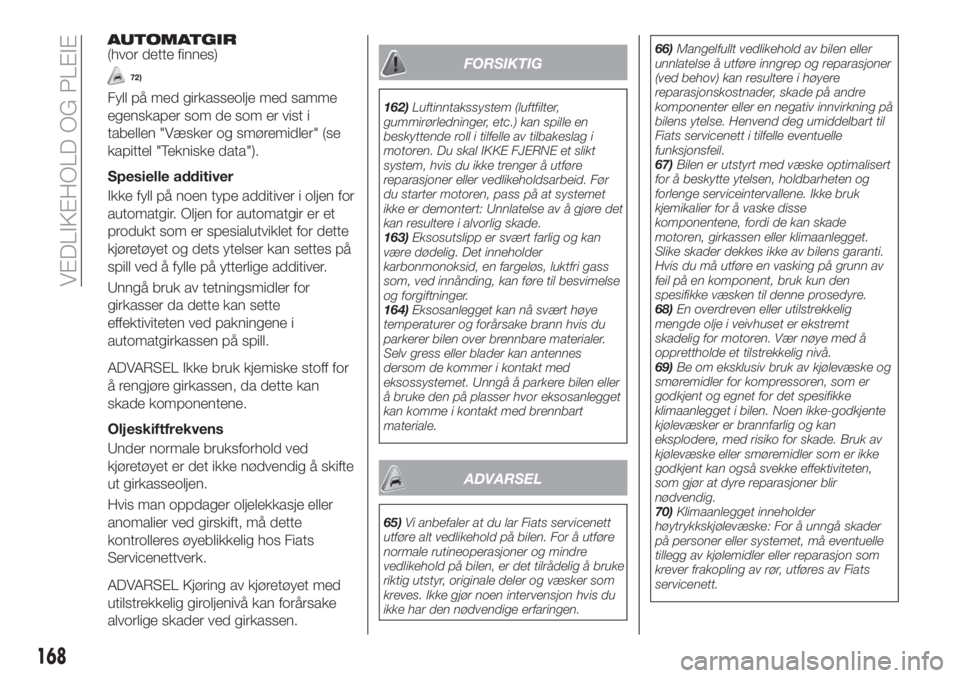

AUTOMATGIR(hvor dette finnes)
72)
Fyll på med girkasseolje med samme
egenskaper som de som er vist i
tabellen "Væsker og smøremidler" (se
kapittel "Tekniske data").
Spesielle additiver
Ikke fyll på noen type additiver i oljen for
automatgir. Oljen for automatgir er et
produkt som er spesialutviklet for dette
kjøretøyet og dets ytelser kan settes på
spill ved å fylle på ytterlige additiver.
Unngå bruk av tetningsmidler for
girkasser da dette kan sette
effektiviteten ved pakningene i
automatgirkassen på spill.
ADVARSEL Ikke bruk kjemiske stoff for
å rengjøre girkassen, da dette kan
skade komponentene.
Oljeskiftfrekvens
Under normale bruksforhold ved
kjøretøyet er det ikke nødvendig å skifte
ut girkasseoljen.
Hvis man oppdager oljelekkasje eller
anomalier ved girskift, må dette
kontrolleres øyeblikkelig hos Fiats
Servicenettverk.
ADVARSEL Kjøring av kjøretøyet med
utilstrekkelig giroljenivå kan forårsake
alvorlige skader ved girkassen.
FORSIKTIG
162)Luftinntakssystem (luftfilter,
gummirørledninger, etc.) kan spille en
beskyttende roll i tilfelle av tilbakeslag i
motoren. Du skal IKKE FJERNE et slikt
system, hvis du ikke trenger å utføre
reparasjoner eller vedlikeholdsarbeid. Før
du starter motoren, pass på at systemet
ikke er demontert: Unnlatelse av å gjøre det
kan resultere i alvorlig skade.
163)Eksosutslipp er svært farlig og kan
være dødelig. Det inneholder
karbonmonoksid, en fargeløs, luktfri gass
som, ved innånding, kan føre til besvimelse
og forgiftninger.
164)Eksosanlegget kan nå svært høye
temperaturer og forårsake brann hvis du
parkerer bilen over brennbare materialer.
Selv gress eller blader kan antennes
dersom de kommer i kontakt med
eksossystemet. Unngå å parkere bilen eller
å bruke den på plasser hvor eksosanlegget
kan komme i kontakt med brennbart
materiale.
ADVARSEL
65)Vi anbefaler at du lar Fiats servicenett
utføre alt vedlikehold på bilen. For å utføre
normale rutineoperasjoner og mindre
vedlikehold på bilen, er det tilrådelig å bruke
riktig utstyr, originale deler og væsker som
kreves. Ikke gjør noen intervensjon hvis du
ikke har den nødvendige erfaringen.66)Mangelfullt vedlikehold av bilen eller
unnlatelse å utføre inngrep og reparasjoner
(ved behov) kan resultere i høyere
reparasjonskostnader, skade på andre
komponenter eller en negativ innvirkning på
bilens ytelse. Henvend deg umiddelbart til
Fiats servicenett i tilfelle eventuelle
funksjonsfeil.
67)Bilen er utstyrt med væske optimalisert
for å beskytte ytelsen, holdbarheten og
forlenge serviceintervallene. Ikke bruk
kjemikalier for å vaske disse
komponentene, fordi de kan skade
motoren, girkassen eller klimaanlegget.
Slike skader dekkes ikke av bilens garanti.
Hvis du må utføre en vasking på grunn av
feil på en komponent, bruk kun den
spesifikke væsken til denne prosedyre.
68)En overdreven eller utilstrekkelig
mengde olje i veivhuset er ekstremt
skadelig for motoren. Vær nøye med å
opprettholde et tilstrekkelig nivå.
69)Be om eksklusiv bruk av kjølevæske og
smøremidler for kompressoren, som er
godkjent og egnet for det spesifikke
klimaanlegget i bilen. Noen ikke-godkjente
kjølevæsker er brannfarlig og kan
eksplodere, med risiko for skade. Bruk av
kjølevæske eller smøremidler som er ikke
godkjent kan også svekke effektiviteten,
som gjør at dyre reparasjoner blir
nødvendig.
70)Klimaanlegget inneholder
høytrykkskjølevæske: For å unngå skader
på personer eller systemet, må eventuelle
tillegg av kjølemidler eller reparasjon som
krever frakopling av rør, utføres av Fiats
servicenett.
168
VEDLIKEHOLD OG PLEIE
