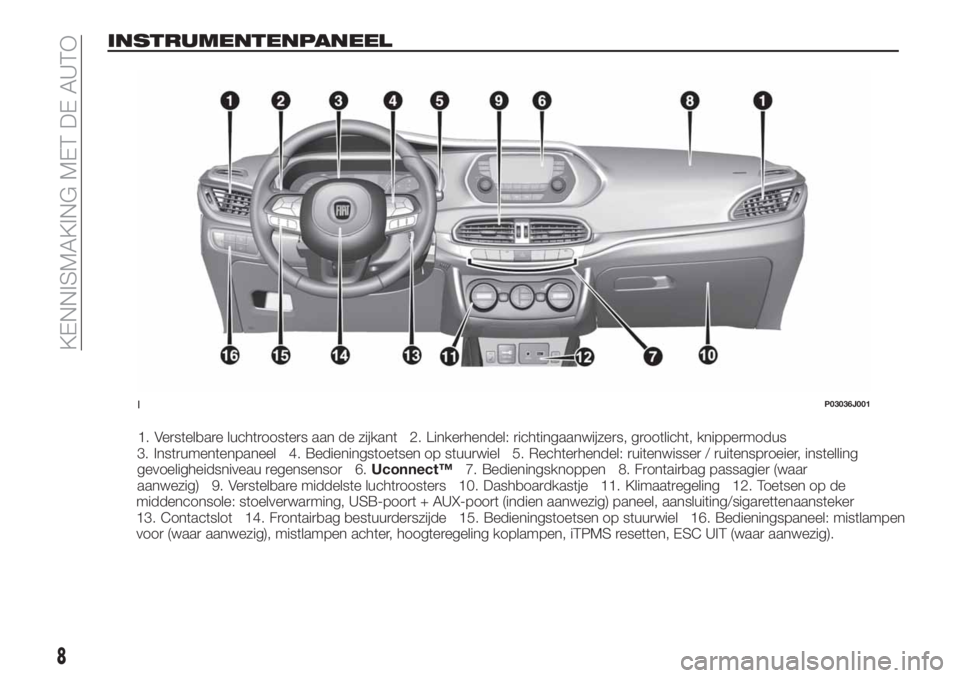

INSTRUMENTENPANEEL
1. Verstelbare luchtroosters aan de zijkant 2. Linkerhendel: richtingaanwijzers, grootlicht, knippermodus
3. Instrumentenpaneel 4. Bedieningstoetsen op stuurwiel 5. Rechterhendel: ruitenwisser / ruitensproeier, instelling
gevoeligheidsniveau regensensor 6.Uconnect™7. Bedieningsknoppen 8. Frontairbag passagier (waar
aanwezig) 9. Verstelbare middelste luchtroosters 10. Dashboardkastje 11. Klimaatregeling 12. Toetsen op de
middenconsole: stoelverwarming, USB-poort + AUX-poort (indien aanwezig) paneel, aansluiting/sigarettenaansteker
13. Contactslot 14. Frontairbag bestuurderszijde 15. Bedieningstoetsen op stuurwiel 16. Bedieningspaneel: mistlampen
voor (waar aanwezig), mistlampen achter, hoogteregeling koplampen, iTPMS resetten, ESC UIT (waar aanwezig).
1P03036J001
8
KENNISMAKING MET DE AUTO

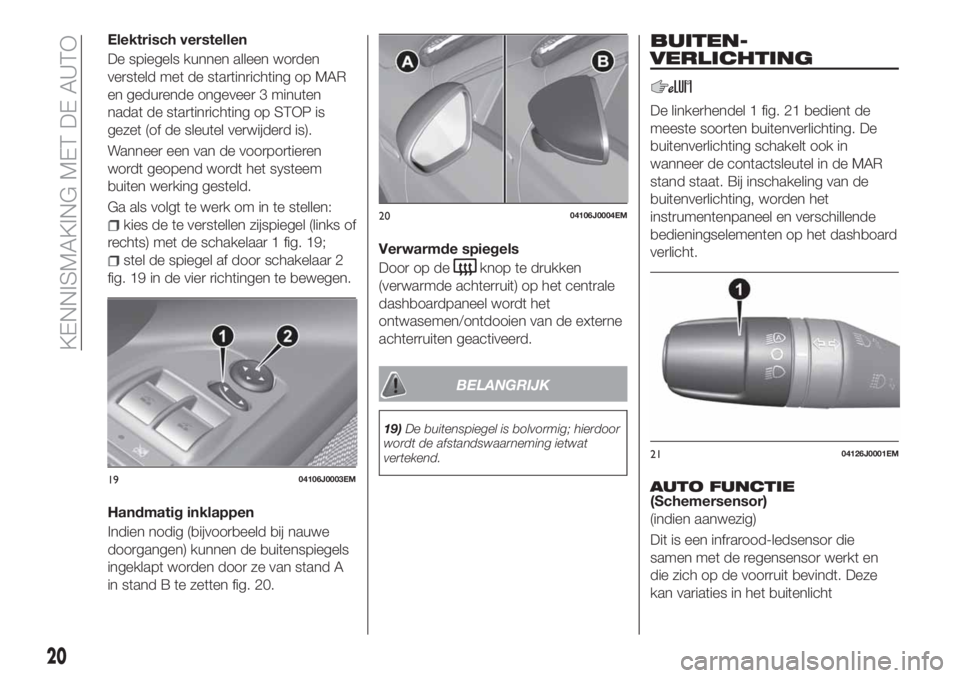

Elektrisch verstellen
De spiegels kunnen alleen worden
versteld met de startinrichting op MAR
en gedurende ongeveer 3 minuten
nadat de startinrichting op STOP is
gezet (of de sleutel verwijderd is).
Wanneer een van de voorportieren
wordt geopend wordt het systeem
buiten werking gesteld.
Ga als volgt te werk om in te stellen:
kies de te verstellen zijspiegel (links of
rechts) met de schakelaar 1 fig. 19;
stel de spiegel af door schakelaar 2
fig. 19 in de vier richtingen te bewegen.
Handmatig inklappen
Indien nodig (bijvoorbeeld bij nauwe
doorgangen) kunnen de buitenspiegels
ingeklapt worden door ze van stand A
in stand B te zetten fig. 20.Verwarmde spiegels
Door op deknop te drukken
(verwarmde achterruit) op het centrale
dashboardpaneel wordt het
ontwasemen/ontdooien van de externe
achterruiten geactiveerd.
BELANGRIJK
19)De buitenspiegel is bolvormig; hierdoor
wordt de afstandswaarneming ietwat
vertekend.
BUITEN-
VERLICHTING
De linkerhendel 1 fig. 21 bedient de
meeste soorten buitenverlichting. De
buitenverlichting schakelt ook in
wanneer de contactsleutel in de MAR
stand staat. Bij inschakeling van de
buitenverlichting, worden het
instrumentenpaneel en verschillende
bedieningselementen op het dashboard
verlicht.
AUTO FUNCTIE(Schemersensor)
(indien aanwezig)
Dit is een infrarood-ledsensor die
samen met de regensensor werkt en
die zich op de voorruit bevindt. Deze
kan variaties in het buitenlicht
1904106J0003EM
2004106J0004EM
2104126J0001EM
20
KENNISMAKING MET DE AUTO

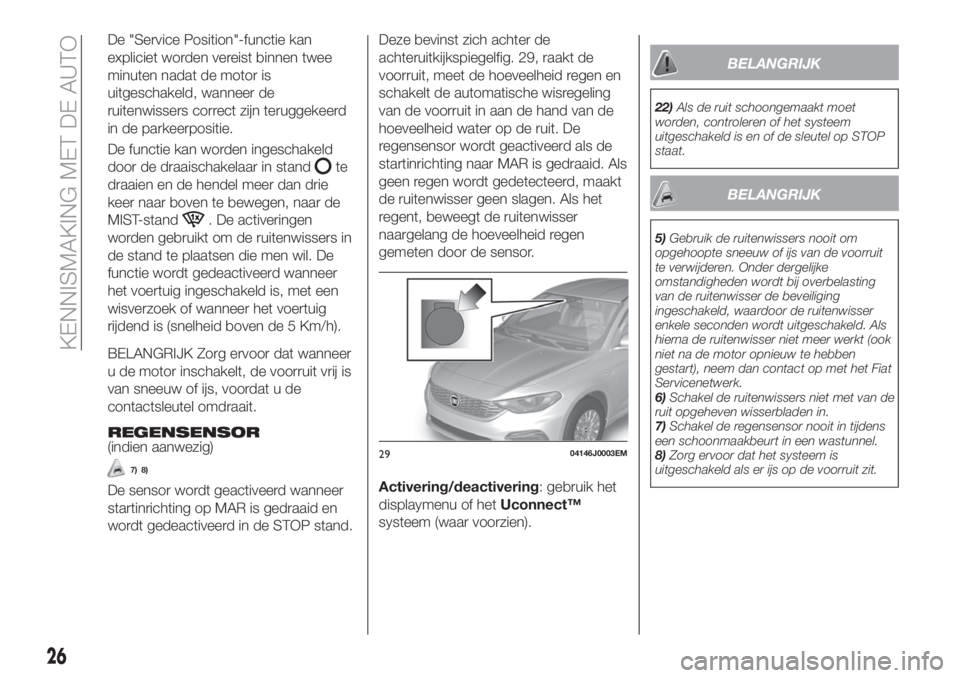

De "Service Position"-functie kan
expliciet worden vereist binnen twee
minuten nadat de motor is
uitgeschakeld, wanneer de
ruitenwissers correct zijn teruggekeerd
in de parkeerpositie.
De functie kan worden ingeschakeld
door de draaischakelaar in stand
te
draaien en de hendel meer dan drie
keer naar boven te bewegen, naar de
MIST-stand
. De activeringen
worden gebruikt om de ruitenwissers in
de stand te plaatsen die men wil. De
functie wordt gedeactiveerd wanneer
het voertuig ingeschakeld is, met een
wisverzoek of wanneer het voertuig
rijdend is (snelheid boven de 5 Km/h).
BELANGRIJK Zorg ervoor dat wanneer
u de motor inschakelt, de voorruit vrij is
van sneeuw of ijs, voordat u de
contactsleutel omdraait.
REGENSENSOR
(indien aanwezig)
7) 8)
De sensor wordt geactiveerd wanneer
startinrichting op MAR is gedraaid en
wordt gedeactiveerd in de STOP stand.Deze bevinst zich achter de
achteruitkijkspiegelfig. 29, raakt de
voorruit, meet de hoeveelheid regen en
schakelt de automatische wisregeling
van de voorruit in aan de hand van de
hoeveelheid water op de ruit. De
regensensor wordt geactiveerd als de
startinrichting naar MAR is gedraaid. Als
geen regen wordt gedetecteerd, maakt
de ruitenwisser geen slagen. Als het
regent, beweegt de ruitenwisser
naargelang de hoeveelheid regen
gemeten door de sensor.
Activering/deactivering: gebruik het
displaymenu of hetUconnect™
systeem (waar voorzien).
BELANGRIJK
22)Als de ruit schoongemaakt moet
worden, controleren of het systeem
uitgeschakeld is en of de sleutel op STOP
staat.
BELANGRIJK
5)Gebruik de ruitenwissers nooit om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwisser niet meer werkt (ook
niet na de motor opnieuw te hebben
gestart), neem dan contact op met het Fiat
Servicenetwerk.
6)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
7)Schakel de regensensor nooit in tijdens
een schoonmaakbeurt in een wastunnel.
8)Zorg ervoor dat het systeem is
uitgeschakeld als er ijs op de voorruit zit.
2904146J0003EM
26
KENNISMAKING MET DE AUTO

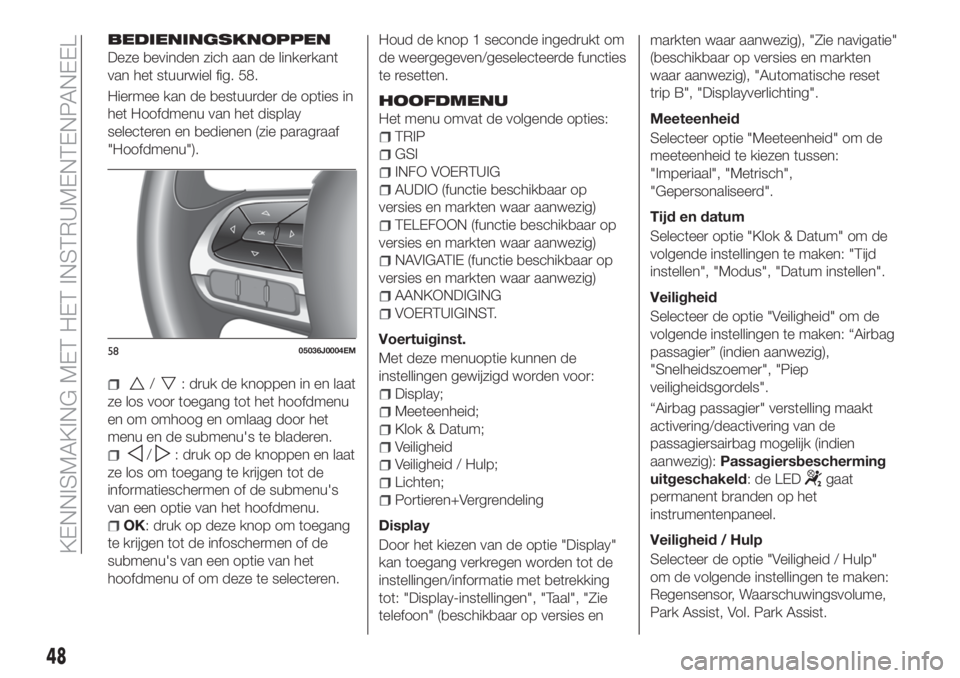

BEDIENINGSKNOPPEN
Deze bevinden zich aan de linkerkant
van het stuurwiel fig. 58.
Hiermee kan de bestuurder de opties in
het Hoofdmenu van het display
selecteren en bedienen (zie paragraaf
"Hoofdmenu").
/: druk de knoppen in en laat
ze los voor toegang tot het hoofdmenu
en om omhoog en omlaag door het
menu en de submenu's te bladeren.
/: druk op de knoppen en laat
ze los om toegang te krijgen tot de
informatieschermen of de submenu's
van een optie van het hoofdmenu.
OK: druk op deze knop om toegang
te krijgen tot de infoschermen of de
submenu's van een optie van het
hoofdmenu of om deze te selecteren.Houd de knop 1 seconde ingedrukt om
de weergegeven/geselecteerde functies
te resetten.
HOOFDMENU
Het menu omvat de volgende opties:
TRIP
GSI
INFO VOERTUIG
AUDIO (functie beschikbaar op
versies en markten waar aanwezig)
TELEFOON (functie beschikbaar op
versies en markten waar aanwezig)
NAVIGATIE (functie beschikbaar op
versies en markten waar aanwezig)
AANKONDIGING
VOERTUIGINST.
Voertuiginst.
Met deze menuoptie kunnen de
instellingen gewijzigd worden voor:
Display;
Meeteenheid;
Klok & Datum;
Veiligheid
Veiligheid / Hulp;
Lichten;
Portieren+Vergrendeling
Display
Door het kiezen van de optie "Display"
kan toegang verkregen worden tot de
instellingen/informatie met betrekking
tot: "Display-instellingen", "Taal", "Zie
telefoon" (beschikbaar op versies enmarkten waar aanwezig), "Zie navigatie"
(beschikbaar op versies en markten
waar aanwezig), "Automatische reset
trip B", "Displayverlichting".
Meeteenheid
Selecteer optie "Meeteenheid" om de
meeteenheid te kiezen tussen:
"Imperiaal", "Metrisch",
"Gepersonaliseerd".
Tijd en datum
Selecteer optie "Klok & Datum" om de
volgende instellingen te maken: "Tijd
instellen", "Modus", "Datum instellen".
Veiligheid
Selecteer de optie "Veiligheid" om de
volgende instellingen te maken: “Airbag
passagier” (indien aanwezig),
"Snelheidszoemer", "Piep
veiligheidsgordels".
“Airbag passagier" verstelling maakt
activering/deactivering van de
passagiersairbag mogelijk (indien
aanwezig):Passagiersbescherming
uitgeschakeld:deLED
gaat
permanent branden op het
instrumentenpaneel.
Veiligheid / Hulp
Selecteer de optie "Veiligheid / Hulp"
om de volgende instellingen te maken:
Regensensor, Waarschuwingsvolume,
Park Assist, Vol. Park Assist.
5805036J0004EM
48
KENNISMAKING MET HET INSTRUMENTENPANEEL

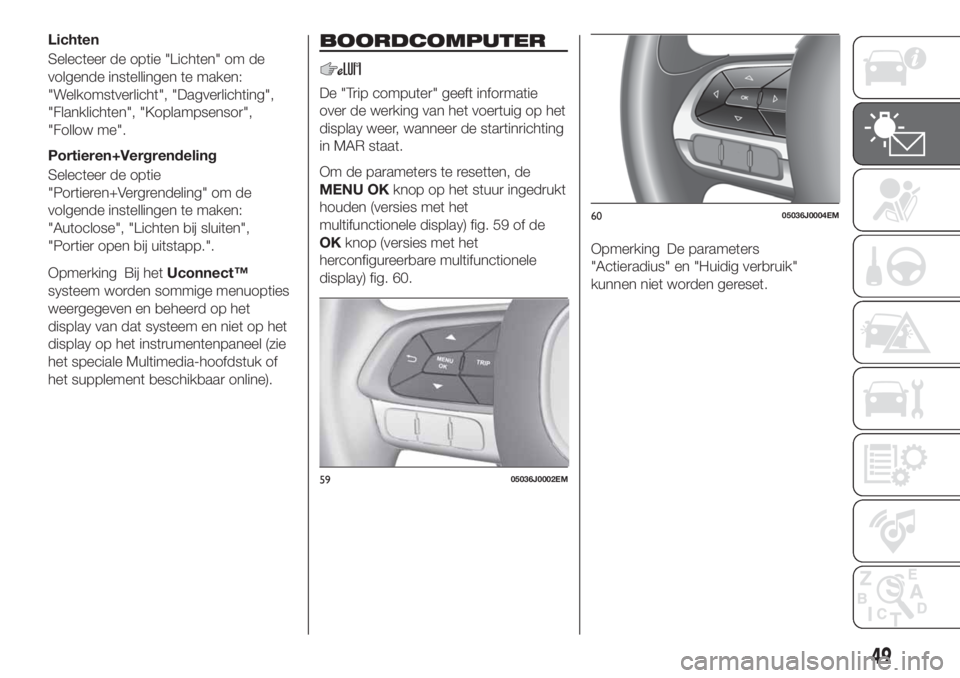

Lichten
Selecteer de optie "Lichten" om de
volgende instellingen te maken:
"Welkomstverlicht", "Dagverlichting",
"Flanklichten", "Koplampsensor",
"Follow me".
Portieren+Vergrendeling
Selecteer de optie
"Portieren+Vergrendeling" om de
volgende instellingen te maken:
"Autoclose", "Lichten bij sluiten",
"Portier open bij uitstapp.".
Opmerking Bij hetUconnect™
systeem worden sommige menuopties
weergegeven en beheerd op het
display van dat systeem en niet op het
display op het instrumentenpaneel (zie
het speciale Multimedia-hoofdstuk of
het supplement beschikbaar online).
BOORDCOMPUTER
De "Trip computer" geeft informatie
over de werking van het voertuig op het
display weer, wanneer de startinrichting
in MAR staat.
Om de parameters te resetten, de
MENU OKknop op het stuur ingedrukt
houden (versies met het
multifunctionele display) fig. 59 of de
OKknop (versies met het
herconfigureerbare multifunctionele
display) fig. 60.
Opmerking De parameters
"Actieradius" en "Huidig verbruik"
kunnen niet worden gereset.
5905036J0002EM
6005036J0004EM
49

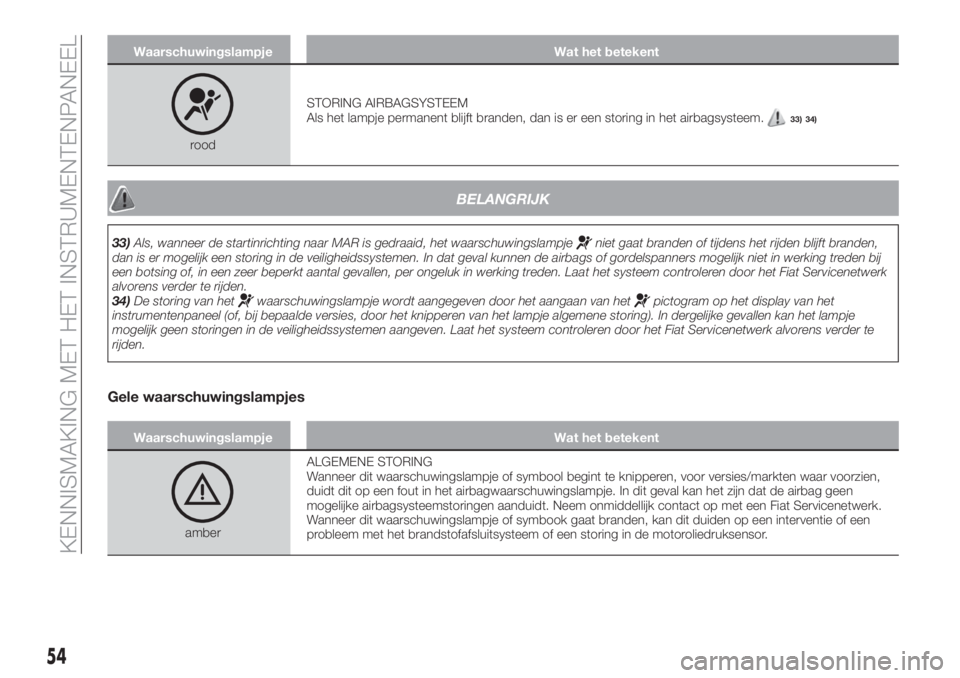

Waarschuwingslampje Wat het betekent
roodSTORING AIRBAGSYSTEEM
Als het lampje permanent blijft branden, dan is er een storing in het airbagsysteem.
33) 34)
BELANGRIJK
33)Als, wanneer de startinrichting naar MAR is gedraaid, het waarschuwingslampjeniet gaat branden of tijdens het rijden blijft branden,
dan is er mogelijk een storing in de veiligheidssystemen. In dat geval kunnen de airbags of gordelspanners mogelijk niet in werking treden bij
een botsing of, in een zeer beperkt aantal gevallen, per ongeluk in werking treden. Laat het systeem controleren door het Fiat Servicenetwerk
alvorens verder te rijden.
34)De storing van het
waarschuwingslampje wordt aangegeven door het aangaan van hetpictogram op het display van het
instrumentenpaneel (of, bij bepaalde versies, door het knipperen van het lampje algemene storing). In dergelijke gevallen kan het lampje
mogelijk geen storingen in de veiligheidssystemen aangeven. Laat het systeem controleren door het Fiat Servicenetwerk alvorens verder te
rijden.
Gele waarschuwingslampjes
Waarschuwingslampje Wat het betekent
amberALGEMENE STORING
Wanneer dit waarschuwingslampje of symbool begint te knipperen, voor versies/markten waar voorzien,
duidt dit op een fout in het airbagwaarschuwingslampje. In dit geval kan het zijn dat de airbag geen
mogelijke airbagsysteemstoringen aanduidt. Neem onmiddellijk contact op met een Fiat Servicenetwerk.
Wanneer dit waarschuwingslampje of symbook gaat branden, kan dit duiden op een interventie of een
probleem met het brandstofafsluitsysteem of een storing in de motoroliedruksensor.
54
KENNISMAKING MET HET INSTRUMENTENPANEEL

Waarschuwingslampje Wat het betekent
amberSTORING FIAT CODE SYSTEEM
Het waarschuwingslampje of symbool gaat branden om een storing van het Fiat CODE-systeem aan te
geven. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING PARKEERSENSOREN (PARK ASSIST)
Het waarschuwingslampje of symbool gaat branden als er een tijdelijke storing van de parkeersensoren is.
Als het probleem nog aanwezig is na het reinigen van de zone van de parkeersensoren, contact opnemen
met het Fiat Servicenetwerk.
amberWATER IN DIESELFILTER (Dieselversies)
Het lampje of symbool brandt continu tijdens het rijden (en er verschijnt een bericht op het display) om de
aanwezigheid van water in het Dieselfilter aan te geven.
22)
amberMOTOROLIE VERSLECHTERD
(indien aanwezig)
Dieselversies: het waarschuwingslampje of symbool gaat branden en wordt gedurende durende cycli van
3 minuten en met intervallen van 5 seconden weergegeven tot de olie ververst is.
Het symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het waarschuwingslampje of symbool wordt weergegeven en verdwijnt nadat de
weergavecyclus is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals
hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het waarschuwingslampje of het symbool moet niet als een storing in het voertuig
worden beschouwd, maar wil de bestuurder erop wijzen dat de motorolie moet worden ververst na een
normaal gebruik van het voertuig.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt voor korte ritten,
waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo spoedig mogelijk contact op met het Fiat Servicenetwerk.
23) 24)
59

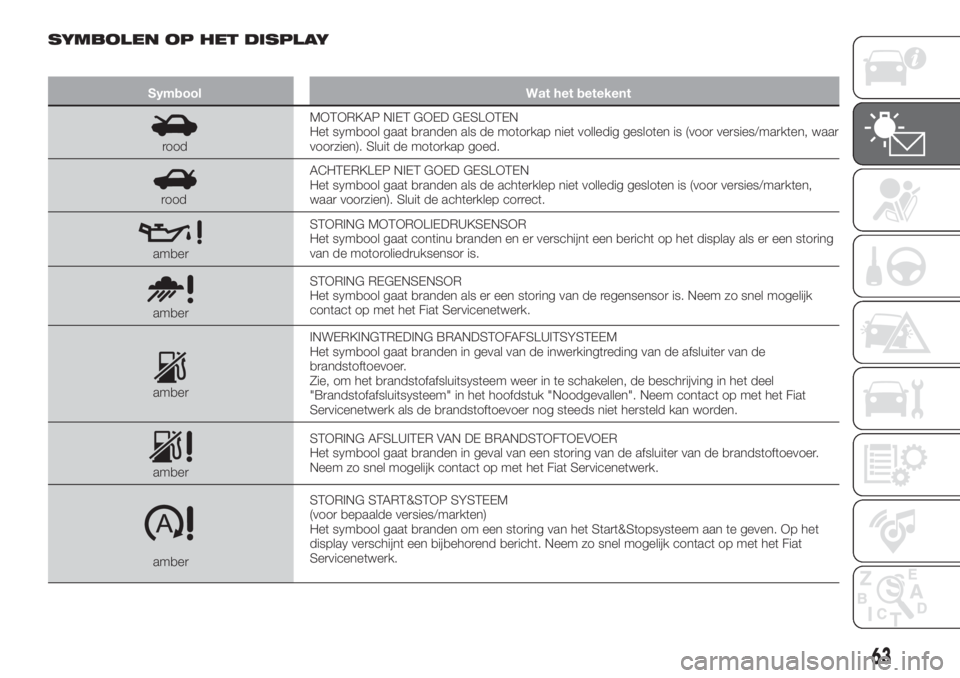

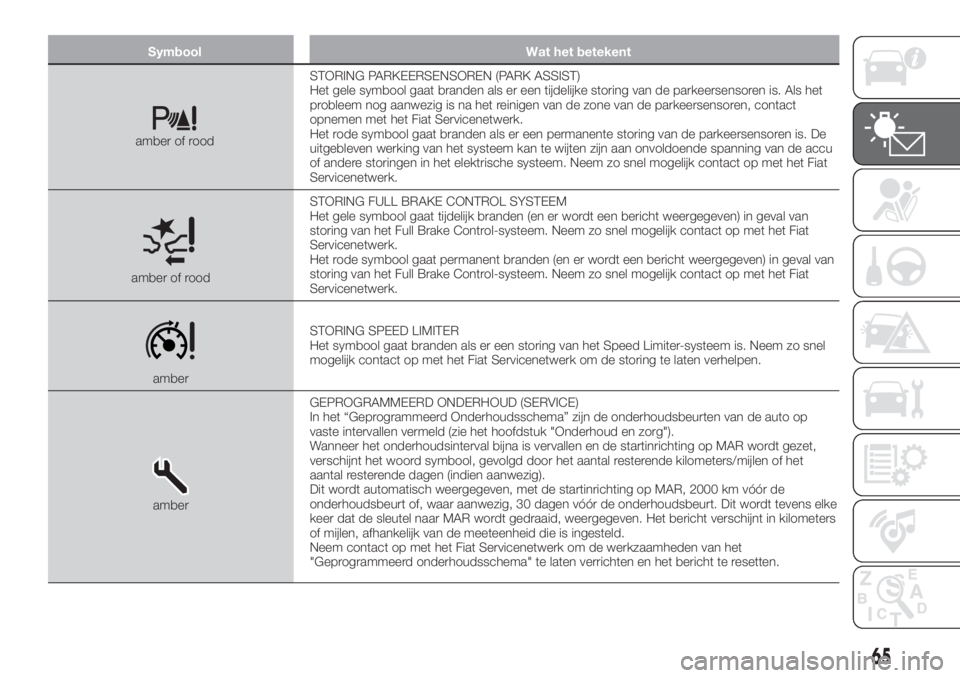

SYMBOLEN OP HET DISPLAY
Symbool Wat het betekent
roodMOTORKAP NIET GOED GESLOTEN
Het symbool gaat branden als de motorkap niet volledig gesloten is (voor versies/markten, waar
voorzien). Sluit de motorkap goed.
roodACHTERKLEP NIET GOED GESLOTEN
Het symbool gaat branden als de achterklep niet volledig gesloten is (voor versies/markten,
waar voorzien). Sluit de achterklep correct.
amberSTORING MOTOROLIEDRUKSENSOR
Het symbool gaat continu branden en er verschijnt een bericht op het display als er een storing
van de motoroliedruksensor is.
amberSTORING REGENSENSOR
Het symbool gaat branden als er een storing van de regensensor is. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
amberINWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden in geval van de inwerkingtreding van de afsluiter van de
brandstoftoevoer.
Zie, om het brandstofafsluitsysteem weer in te schakelen, de beschrijving in het deel
"Brandstofafsluitsysteem" in het hoofdstuk "Noodgevallen". Neem contact op met het Fiat
Servicenetwerk als de brandstoftoevoer nog steeds niet hersteld kan worden.
amberSTORING AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool gaat branden in geval van een storing van de afsluiter van de brandstoftoevoer.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING START&STOP SYSTEEM
(voor bepaalde versies/markten)
Het symbool gaat branden om een storing van het Start&Stopsysteem aan te geven. Op het
display verschijnt een bijbehorend bericht. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
63

Symbool Wat het betekent
amberSTORING BUITENVERLICHTING
Het symbool gaat branden om een storing van een van de volgende lichten aan te geven:
dagverlichting (DRL); parkeerlichten; stadslicht; richtingaanwijzers; mistachterlicht;
achteruitrijlicht; kentekenverlichting.
De storing kan de volgende oorzaken hebben: lamp doorgebrand, zekering doorgebrand of
elektrische verbinding onderbroken.
amberSTORING BRANDSTOFNIVEAUSENSOR
Het symbool gaat branden als de brandstofniveausensor een storing heeft. Neem contact op
met het Fiat Servicenetwerk.
amberSTORING LPG-NIVEAUSENSOR
Het symbool gaat branden als de LPG-niveausensor een storing vertoont. Neem contact op
met het Fiat Servicenetwerk.
amberKANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur tot of onder de 3 °C zakt.
BELANGRIJK Indien er een storing is in de buitentemperatuursensor, worden de cijfers die de
waarde aangeven door streepjes vervangen.
amberSTORING SCHEMERSENSOR
Het symbool gaat branden en er verschijnt een bericht op het display indien er een storing van
de schemersensor is. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING AUDIOSYSTEEM
Het symbool gaat branden om een storing van het audiosysteem aan te geven. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

Symbool Wat het betekent
amber of roodSTORING PARKEERSENSOREN (PARK ASSIST)
Het gele symbool gaat branden als er een tijdelijke storing van de parkeersensoren is. Als het
probleem nog aanwezig is na het reinigen van de zone van de parkeersensoren, contact
opnemen met het Fiat Servicenetwerk.
Het rode symbool gaat branden als er een permanente storing van de parkeersensoren is. De
uitgebleven werking van het systeem kan te wijten zijn aan onvoldoende spanning van de accu
of andere storingen in het elektrische systeem. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
amber of roodSTORING FULL BRAKE CONTROL SYSTEEM
Het gele symbool gaat tijdelijk branden (en er wordt een bericht weergegeven) in geval van
storing van het Full Brake Control-systeem. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Het rode symbool gaat permanent branden (en er wordt een bericht weergegeven) in geval van
storing van het Full Brake Control-systeem. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
amberSTORING SPEED LIMITER
Het symbool gaat branden als er een storing van het Speed Limiter-systeem is. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk om de storing te laten verhelpen.
amberGEPROGRAMMEERD ONDERHOUD (SERVICE)
In het “Geprogrammeerd Onderhoudsschema” zijn de onderhoudsbeurten van de auto op
vaste intervallen vermeld (zie het hoofdstuk "Onderhoud en zorg").
Wanneer het onderhoudsinterval bijna is vervallen en de startinrichting op MAR wordt gezet,
verschijnt het woord symbool, gevolgd door het aantal resterende kilometers/mijlen of het
aantal resterende dagen (indien aanwezig).
Dit wordt automatisch weergegeven, met de startinrichting op MAR, 2000 km vóór de
onderhoudsbeurt of, waar aanwezig, 30 dagen vóór de onderhoudsbeurt. Dit wordt tevens elke
keer dat de sleutel naar MAR wordt gedraaid, weergegeven. Het bericht verschijnt in kilometers
of mijlen, afhankelijk van de meeteenheid die is ingesteld.
Neem contact op met het Fiat Servicenetwerk om de werkzaamheden van het
"Geprogrammeerd onderhoudsschema" te laten verrichten en het bericht te resetten.
65
