FIAT TIPO 4DOORS 2018 Knjižica za upotrebu i održavanje (in Serbian)

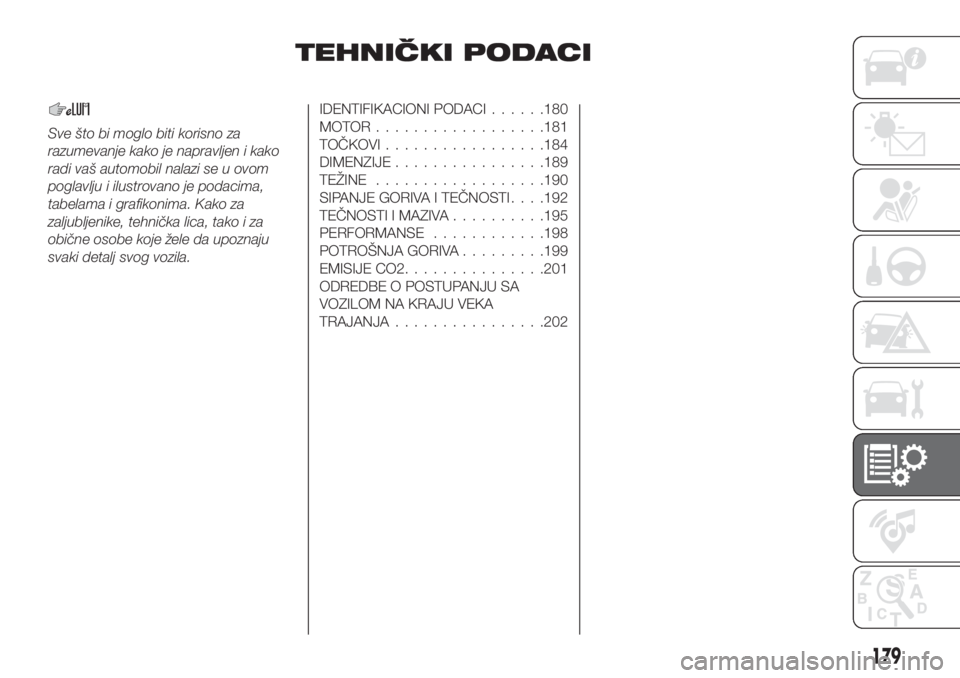

TEHNIČKI PODACI
Sve što bi moglo biti korisno za
razumevanje kako je napravljen i kako
radi vaš automobil nalazi se u ovom
poglavlju i ilustrovano je podacima,
tabelama i grafikonima. Kako za
zaljubljenike, tehnička lica, tako i za
obične osobe koje žele da upoznaju
svaki detalj svog vozila.
IDENTIFIKACIONI PODACI......180
MOTOR..................181
TOČKOVI.................184
DIMENZIJE................189
TEŽINE..................190
SIPANJE GORIVA I TEČNOSTI. . . .192
TEČNOSTI I MAZIVA..........195
PERFORMANSE............198
POTROŠNJA GORIVA.........199
EMISIJE CO2...............201
ODREDBE O POSTUPANJU SA
VOZILOM NA KRAJU VEKA
TRAJANJA................202
179

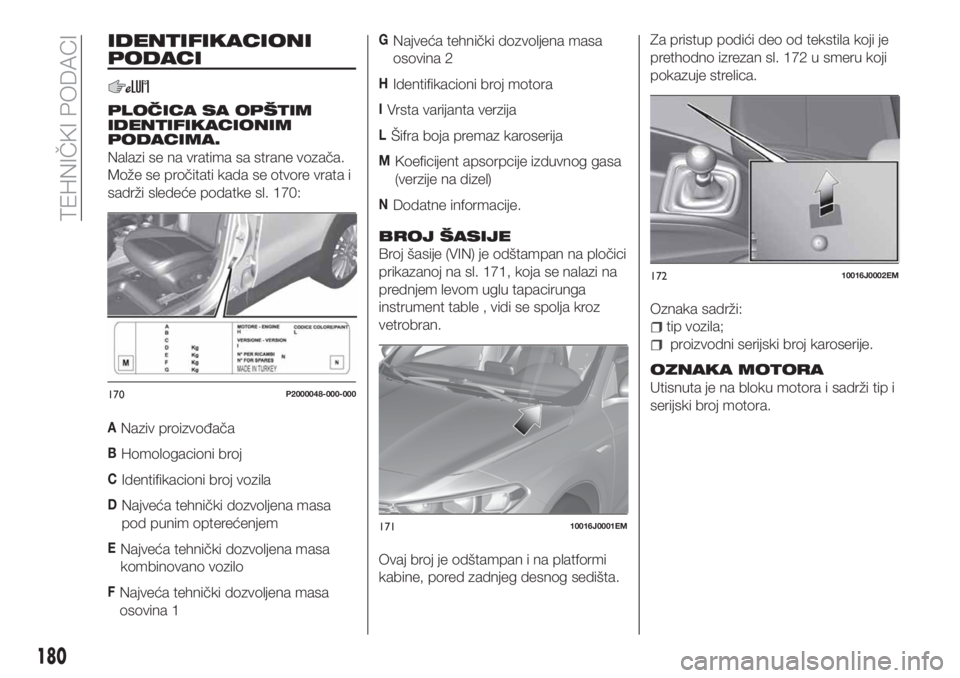

IDENTIFIKACIONI
PODACI
PLOČICA SA OPŠTIM
IDENTIFIKACIONIM
PODACIMA.
Nalazi se na vratima sa strane vozača.
Može se pročitati kada se otvore vrata i
sadrži sledeće podatke sl. 170:
ANaziv proizvođača
BHomologacioni broj
CIdentifikacioni broj vozila
DNajveća tehnički dozvoljena masa
pod punim opterećenjem
ENajveća tehnički dozvoljena masa
kombinovano vozilo
FNajveća tehnički dozvoljena masa
osovina 1
GNajveća tehnički dozvoljena masa
osovina 2
HIdentifikacioni broj motora
IVrsta varijanta verzija
LŠifra boja premaz karoserija
MKoeficijent apsorpcije izduvnog gasa
(verzije na dizel)
NDodatne informacije.
BROJ ŠASIJE
Broj šasije (VIN) je odštampan na pločici
prikazanoj na sl. 171, koja se nalazi na
prednjem levom uglu tapacirunga
instrument table , vidi se spolja kroz
vetrobran.
Ovaj broj je odštampan i na platformi
kabine, pored zadnjeg desnog sedišta.Za pristup podići deo od tekstila koji je
prethodno izrezan sl. 172 u smeru koji
pokazuje strelica.
Oznaka sadrži:
tip vozila;
proizvodni serijski broj karoserije.
OZNAKA MOTORA
Utisnuta je na bloku motora i sadrži tip i
serijski broj motora.170P2000048-000-000
17110016J0001EM
17210016J0002EM
180
TEHNIČKI PODACI

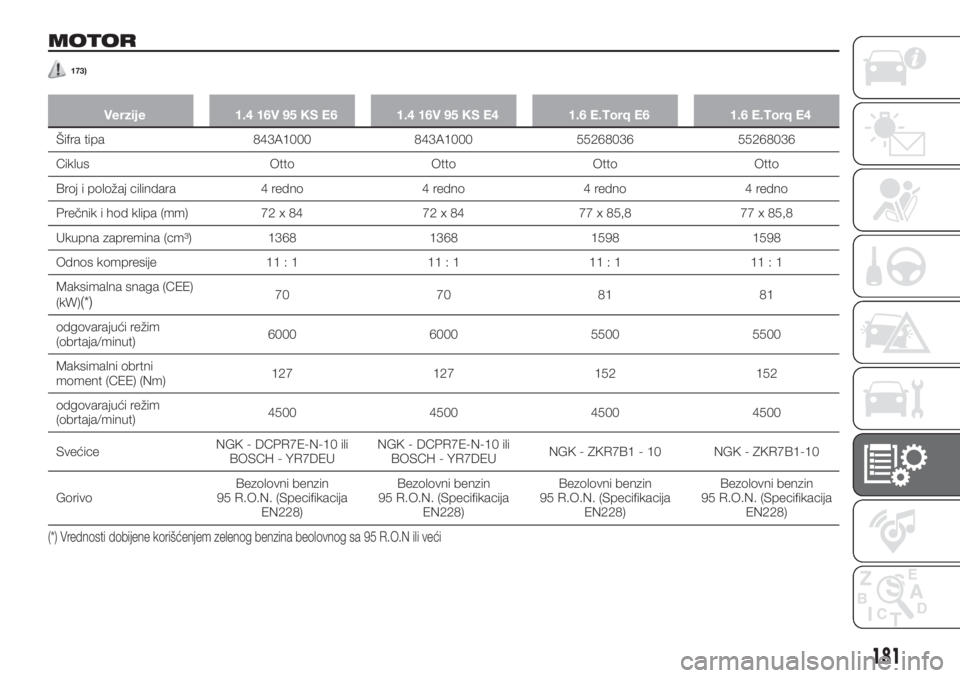

MOTOR
173)
Verzije 1.4 16V 95 KS E6 1.4 16V 95 KS E4 1.6 E.Torq E6 1.6 E.Torq E4
Šifra tipa 843A1000 843A1000 55268036 55268036
Ciklus Otto Otto Otto Otto
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 72 x 84 72 x 84 77 x 85,8 77 x 85,8
Ukupna zapremina (cm³) 1368 1368 1598 1598
Odnos kompresije 11 : 1 11 : 1 11 : 1 11 : 1
Maksimalna snaga (CEE)
(kW)
(*)70 70 81 81
odgovarajući režim
(obrtaja/minut)6000 6000 5500 5500
Maksimalni obrtni
moment (CEE) (Nm)127 127 152 152
odgovarajući režim
(obrtaja/minut)4500 4500 4500 4500
SvećiceNGK - DCPR7E-N-10 ili
BOSCH - YR7DEUNGK - DCPR7E-N-10 ili
BOSCH - YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
GorivoBezolovni benzin
95 R.O.N. (Specifikacija
EN228)Bezolovni benzin
95 R.O.N. (Specifikacija
EN228)Bezolovni benzin
95 R.O.N. (Specifikacija
EN228)Bezolovni benzin
95 R.O.N. (Specifikacija
EN228)
(*) Vrednosti dobijene korišćenjem zelenog benzina beolovnog sa 95 R.O.N ili veći
181

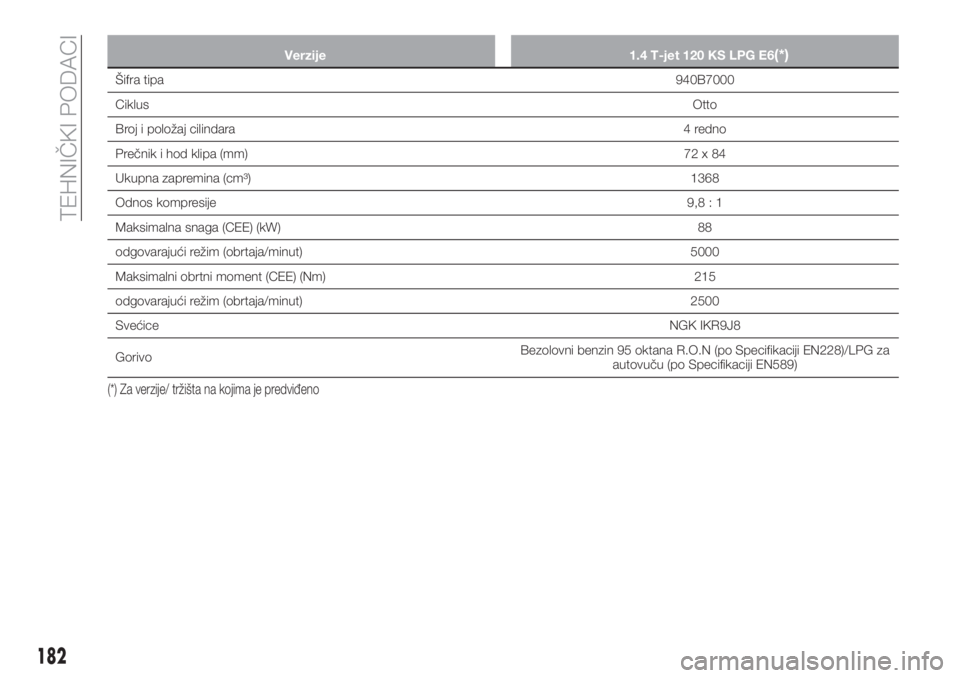

Verzije 1.4 T-jet 120 KS LPG E6(*)
Šifra tipa940B7000
CiklusOtto
Broj i položaj cilindara4 redno
Prečnik i hod klipa (mm)72x84
Ukupna zapremina (cm³)1368
Odnos kompresije9,8:1
Maksimalna snaga (CEE) (kW)88
odgovarajući režim (obrtaja/minut) 5000
Maksimalni obrtni moment (CEE) (Nm) 215
odgovarajući režim (obrtaja/minut) 2500
SvećiceNGK IKR9J8
GorivoBezolovni benzin 95 oktana R.O.N (po Specifikaciji EN228)/LPG za
autovuču (po Specifikaciji EN589)
(*) Za verzije/ tržišta na kojima je predviđeno
182
TEHNIČKI PODACI

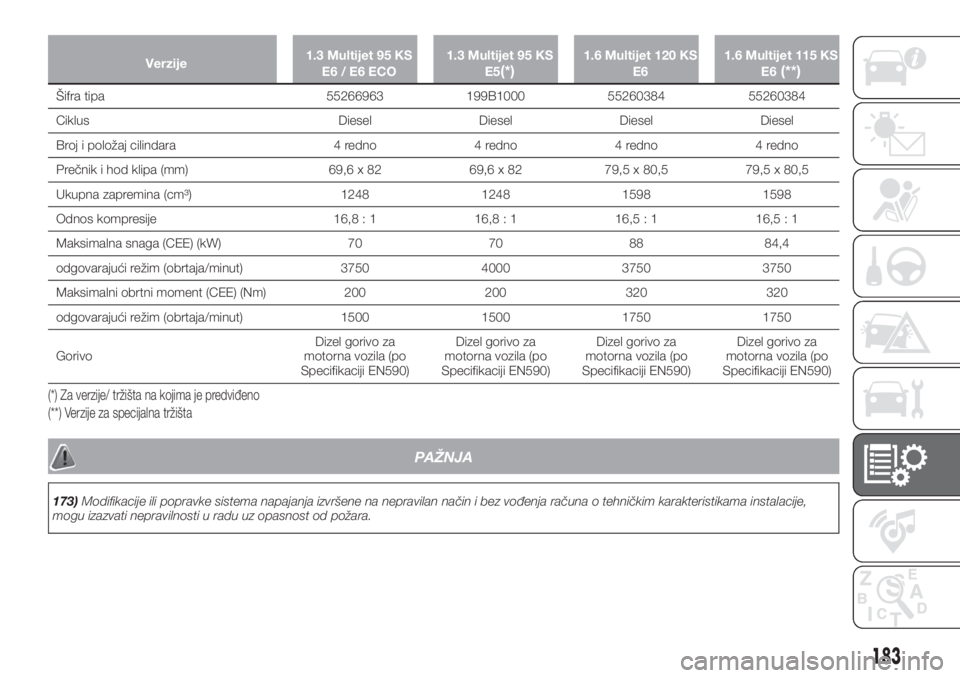

Verzije1.3 Multijet 95 KS
E6/E6ECO1.3 Multijet 95 KS
E5(*)1.6 Multijet 120 KS
E61.6 Multijet 115 KS
E6(**)
Šifra tipa 55266963 199B1000 55260384 55260384
Ciklus Diesel Diesel Diesel Diesel
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Ukupna zapremina (cm³) 1248 1248 1598 1598
Odnos kompresije 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Maksimalna snaga (CEE) (kW) 70 70 88 84,4
odgovarajući režim (obrtaja/minut) 3750 4000 3750 3750
Maksimalni obrtni moment (CEE) (Nm) 200 200 320 320
odgovarajući režim (obrtaja/minut) 1500 1500 1750 1750
GorivoDizel gorivo za
motorna vozila (po
Specifikaciji EN590)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590)
(*) Za verzije/ tržišta na kojima je predviđeno
(**) Verzije za specijalna tržišta
PAŽNJA
173)Modifikacije ili popravke sistema napajanja izvršene na nepravilan način i bez vođenja računa o tehničkim karakteristikama instalacije,
mogu izazvati nepravilnosti u radu uz opasnost od požara.
183

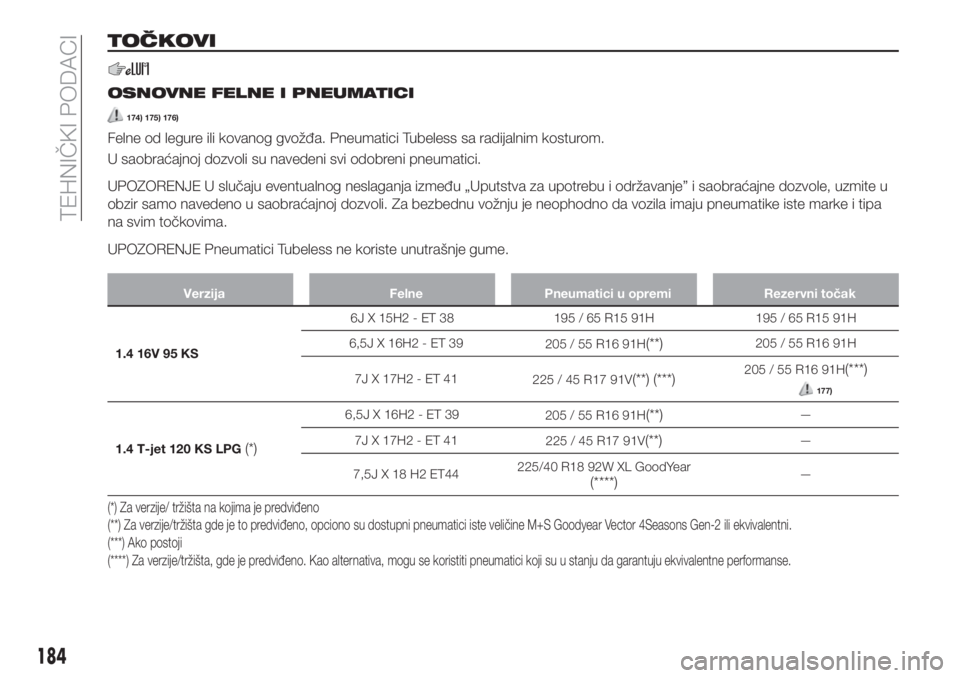

TOČKOVI
OSNOVNE FELNE I PNEUMATICI
174) 175) 176)
Felne od legure ili kovanog gvožđa. Pneumatici Tubeless sa radijalnim kosturom.
U saobraćajnoj dozvoli su navedeni svi odobreni pneumatici.
UPOZORENJE U slučaju eventualnog neslaganja između „Uputstva za upotrebu i održavanje” i saobraćajne dozvole, uzmite u
obzir samo navedeno u saobraćajnoj dozvoli. Za bezbednu vožnju je neophodno da vozila imaju pneumatike iste marke i tipa
na svim točkovima.
UPOZORENJE Pneumatici Tubeless ne koriste unutrašnje gume.
Verzija Felne Pneumatici u opremi Rezervni točak
1.4 16V 95 KS6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.4 T-jet 120 KS LPG(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear
(****)—
(**) Za verzije/tržišta gde je to predviđeno, opciono su dostupni pneumatici iste veličine M+S Goodyear Vector 4Seasons Gen-2 ili ekvivalentni.
(***) Ako postoji (*) Za verzije/ tržišta na kojima je predviđeno
(****) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
184
TEHNIČKI PODACI

Verzija Felne Pneumatici u opremi Rezervni točak
1.6 E.TorQ6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
1.3 Multijet 95 KS E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.3 Multijet 95 KS E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
177)
1.6 Multijet 120 KS /
1.6 Multijet 115 KS(*****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
(**) Za verzije/tržišta gde je to predviđeno, opciono su dostupni pneumatici iste veličine M+S Goodyear Vector 4Seasons Gen-2 ili ekvivalentni.
(***) Ako postoji
(****) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse. (*) Za verzije/ tržišta na kojima je predviđeno
(*****) Verzije za specijalna tržišta
185

Napomena U verzijama sa pneumaticima 195/65 R15i 205/55 R16se mogu staviti lanci za sneg sa smanjenim dimenzijama
izbočina iznad profila pneumatika koji iznosi 9 mm.
Napomena U verzijama sa pneumaticima 225 / 45 R17 mogu se montirati lanci za sneg sa smanjenim dimenzijama sa
maksimalnim ispupčenjem preko profila pneumatika od 7 mm.
Napomena Na pneumatik 225/40 R18 92W XL ne mogu se stavljati lanci.
186
TEHNIČKI PODACI

PRITISAK U HLADNIM GUMAMA (bar)
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom slučaju proverite
ispravnu vrednost hladnog pneumatika.
Ukoliko je potrebno podići vozilo, pogledati paragraf "Podizanje vozila" u odeljku "U vanrednim situacijama".
Verzije PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni točak(*)
Prednji Zadnji Prednji Zadnji
1.4 16V 95 KS195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 KS
LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95KS E6
E6 ECO /
1.3 Multijet 95KS E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Nakon upotrebe rezervnog točka u hitnim slučajevima, ako je potrebno, poravnati što pre pritisak u točku na preporučenu vrednost, na osnovu sledeće tabele.
(**) Za verzije/tržišta, gde je predviđeno
(****) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
187
/

Verzije PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni točak(*)
Prednji Zadnji Prednji Zadnji
1.6 E.TorQ /
1.6 Multijet 120KS /
1.6 Multijet 115KS
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) Nakon upotrebe rezervnog točka u hitnim slučajevima, ako je potrebno, poravnati što pre pritisak u točku na preporučenu vrednost, na osnovu sledeće tabele.
(***) Verzije za specijalna tržišta
(****) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
PAŽNJA
174)Maksimalna brzina zimskih pneumatika sa oznakom "Q" ne sme premašiti 160 km/h; sa oznakom "T" ne sme premašiti 190 km/h; sa
oznakom "H" ne sme premašiti 210 km/h; u skladu sa važećim Zakonom o saobraćaju.
175)U slučaju da koristite limene poklopce točkova koji se fiksiraju (pomoću opruge) za felnu i pneumatike koji nisu iz prve ugradnje (rezervni
delovi), opremljene "Rim Protector-om", NE stavljajte poklopce točka. Korišćenje neodgovarajućih pneumatika i ratkapni može izazvati
iznenadni gubitak pritiska pneumatika.
176)Ako se koriste zimski pneumatici sa indeksom brzine manjim od navedenog u saobraćajnoj dozvoli, nemojte voziti brže od maksimalne
brzine koja odgovara indeksu brzine pneumatika.
177)Pnuematici od 17'' i 18” opremljeni su rezervnim točkom od 16''. Takav rezervni točak treba koristiti samo u hitnim slučajevima. Njegovo
korišćenje treba svesti na neophodni minimum, a brzina ne sme prelaziti 80 km/h. Na rezervnom točku nalazi se nalepnica narandžaste boje
na kojoj su ukratko izneta glavna upozorenja u vezi upotrebe samog točka kao i ograničenja njegove upotrebe. Ta nalepnica se ne sme nikako
skidati ni pokrivati. Nalepnica sadrži sledeće napomene na četiri jezika: „Pažnja! Samo za privremenu upotrebu! 80 km/h max! Zamenite što je
pre moguće rezervnu gumu standardnom. Nemojte pokrivati ovu napomenu“. Na točak se ne sme nikako stavljati poklopac. Karakteristike
upravljanja vozilom sa montiranim točkom su izmenjene. Izbegavajte nagla ubrzanja i kočenja, oštre manevre upravljača i brzo ulaženje u
krivine. Popravite i ponovo montirajte zamenjenu gumu u što kraćem roku. Nije dozvoljena istovremena upotreba dva ili više rezervnih točkova.
Nemojte podmazivati navoje zavrtnjeva pre montaže: mogli bi se odvrnuti sami od sebe.
188
