SYSTÈME EOBD
(European On Board
Diagnosis)
(suivant modèle)
Fonctionnement
Le système EOBD (European On Board
Diagnosis) effectue un diagnostic
permanent des composants de la
voiture couplés aux émissions.
Il signale aussi, par l'allumage du
témoin
sur le combiné de bord,
accompagné de l'affichage d'un
message à l'écran, la condition de
détérioration des composants (voir
paragraphe « Témoins et messages »
dans ce chapitre).
L'objectif du système EOBD (European
On Board Diagnosis) est de :
contrôler l'efficacité du système ;
signaler l'augmentation des
émissions ;
signaler la nécessité de remplacer les
composants détériorés.Le système dispose aussi d'un
connecteur, en interface grâce à des
instruments appropriés, permettant la
lecture des codes d'erreur mémorisés
dans les centrales électroniques et
d'une série de paramètres spécifiques
du diagnostic et du fonctionnement du
moteur. Ce contrôle peut également
être effectué par les agents préposés à
la circulation.
ATTENTION Après avoir éliminé
l'anomalie, pour le contrôle complet du
système, le Réseau Après-vente Fiat
doit effectuer des tests d'essai et, le
cas échéant, des essais sur route qui
peuvent éventuellement nécessiter un
important kilométrage.
49

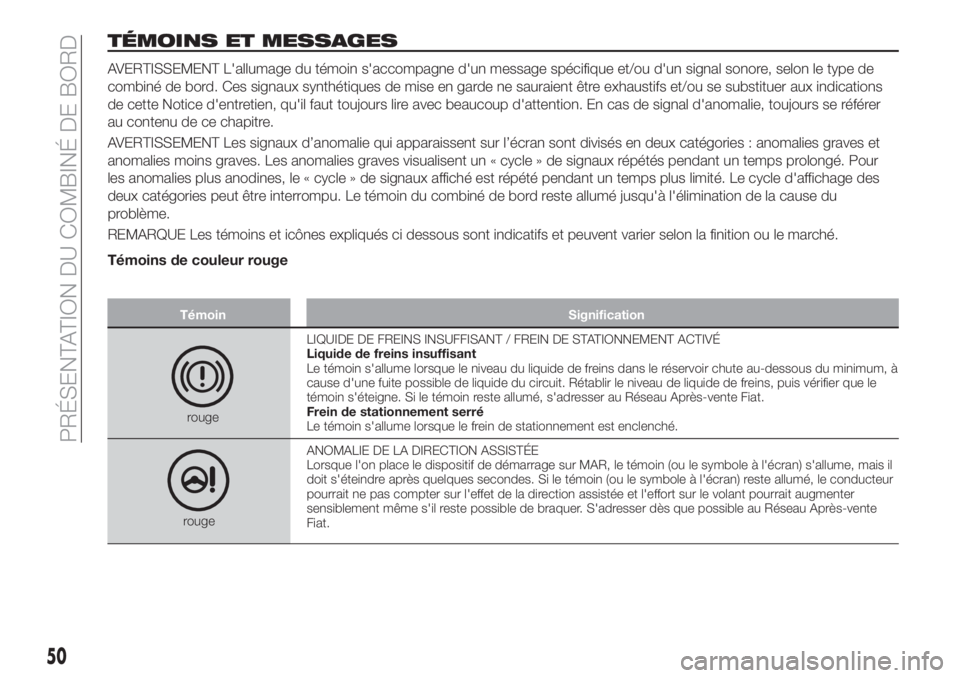

TÉMOINS ET MESSAGES
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de
combiné de bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications
de cette Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer
au contenu de ce chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du
problème.
REMARQUE Les témoins et icônes expliqués ci dessous sont indicatifs et peuvent varier selon la finition ou le marché.
Témoins de couleur rouge
Témoin Signification
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN DE STATIONNEMENT ACTIVÉ
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à
cause d'une fuite possible de liquide du circuit. Rétablir le niveau de liquide de freins, puis vérifier que le
témoin s'éteigne. Si le témoin reste allumé, s'adresser au Réseau Après-vente Fiat.
Frein de stationnement serré
Le témoin s'allume lorsque le frein de stationnement est enclenché.
rougeANOMALIE DE LA DIRECTION ASSISTÉE
Lorsque l'on place le dispositif de démarrage sur MAR, le témoin (ou le symbole à l'écran) s'allume, mais il
doit s'éteindre après quelques secondes. Si le témoin (ou le symbole à l'écran) reste allumé, le conducteur
pourrait ne pas compter sur l'effet de la direction assistée et l'effort sur le volant pourrait augmenter
sensiblement même s'il reste possible de braquer. S'adresser dès que possible au Réseau Après-vente
Fiat.
50
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

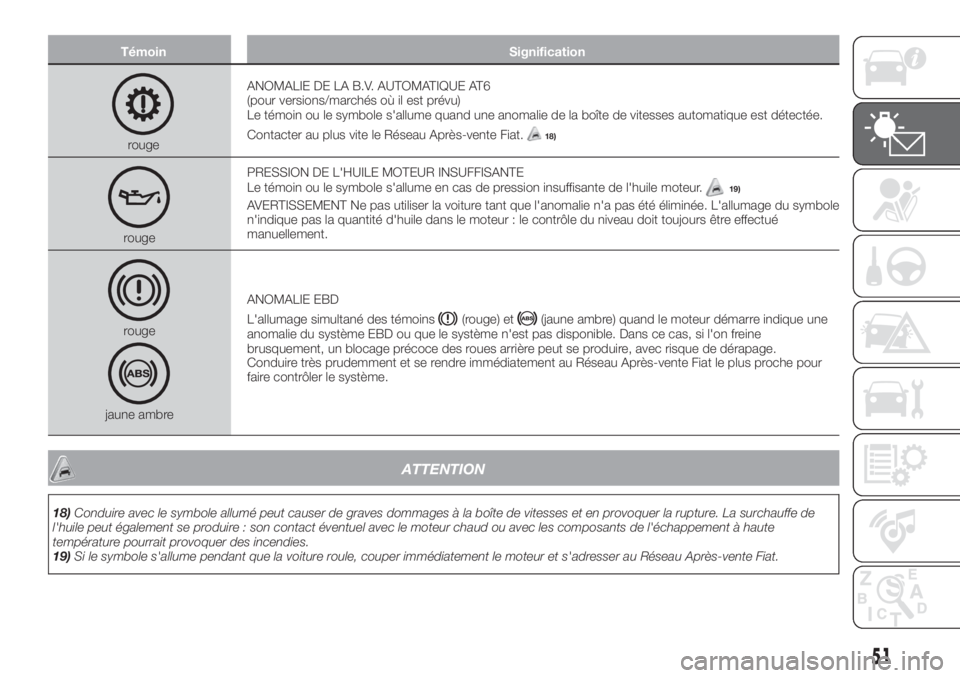

rougeANOMALIE DE LA B.V. AUTOMATIQUE AT6
(pour versions/marchés où il est prévu)
Le témoin ou le symbole s'allume quand une anomalie de la boîte de vitesses automatique est détectée.
Contacter au plus vite le Réseau Après-vente Fiat.18)
rougePRESSION DE L'HUILE MOTEUR INSUFFISANTE
Le témoin ou le symbole s'allume en cas de pression insuffisante de l'huile moteur.
19)
AVERTISSEMENT Ne pas utiliser la voiture tant que l'anomalie n'a pas été éliminée. L'allumage du symbole
n'indique pas la quantité d'huile dans le moteur : le contrôle du niveau doit toujours être effectué
manuellement.
rouge
jaune ambreANOMALIE EBD
L'allumage simultané des témoins
(rouge) et(jaune ambre) quand le moteur démarre indique une
anomalie du système EBD ou que le système n'est pas disponible. Dans ce cas, si l'on freine
brusquement, un blocage précoce des roues arrière peut se produire, avec risque de dérapage.
Conduire très prudemment et se rendre immédiatement au Réseau Après-vente Fiat le plus proche pour
faire contrôler le système.
ATTENTION
18)Conduire avec le symbole allumé peut causer de graves dommages à la boîte de vitesses et en provoquer la rupture. La surchauffe de
l'huile peut également se produire : son contact éventuel avec le moteur chaud ou avec les composants de l'échappement à haute
température pourrait provoquer des incendies.
19)Si le symbole s'allume pendant que la voiture roule, couper immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
51

Témoin Signification

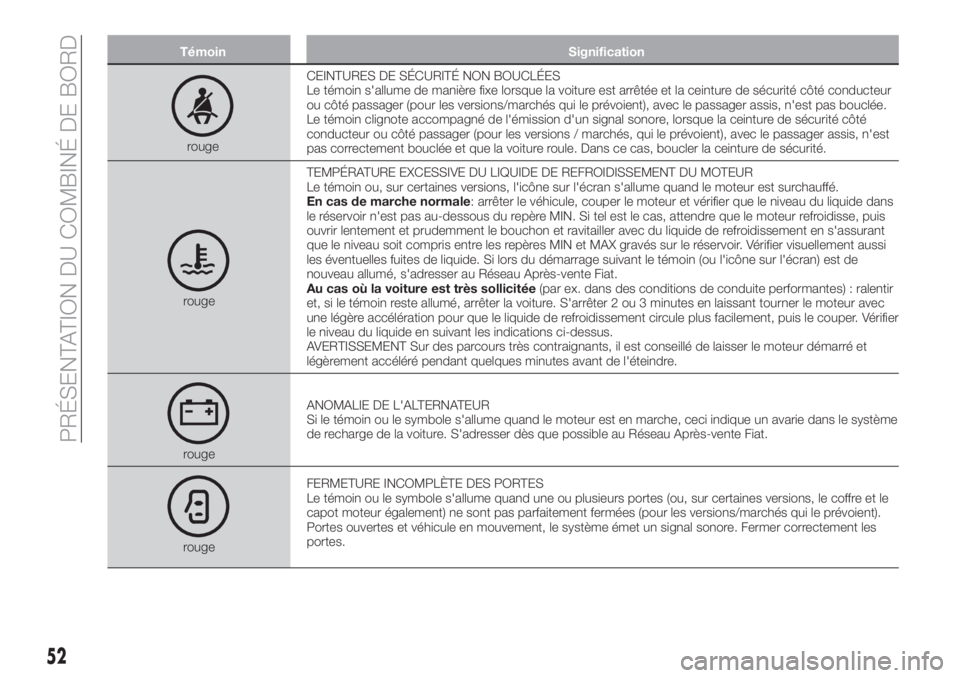

rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
Le témoin s'allume de manière fixe lorsque la voiture est arrêtée et la ceinture de sécurité côté conducteur
ou côté passager (pour les versions/marchés qui le prévoient), avec le passager assis, n'est pas bouclée.
Le témoin clignote accompagné de l'émission d'un signal sonore, lorsque la ceinture de sécurité côté
conducteur ou côté passager (pour les versions / marchés, qui le prévoient), avec le passager assis, n'est
pas correctement bouclée et que la voiture roule. Dans ce cas, boucler la ceinture de sécurité.
rougeTEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le témoin ou, sur certaines versions, l'icône sur l'écran s'allume quand le moteur est surchauffé.
En cas de marche normale: arrêter le véhicule, couper le moteur et vérifier que le niveau du liquide dans
le réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en s'assurant
que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier visuellement aussi
les éventuelles fuites de liquide. Si lors du démarrage suivant le témoin (ou l'icône sur l'écran) est de
nouveau allumé, s'adresser au Réseau Après-vente Fiat.
Au cas où la voiture est très sollicitée(par ex. dans des conditions de conduite performantes) : ralentir
et, si le témoin reste allumé, arrêter la voiture. S'arrêter 2 ou 3 minutes en laissant tourner le moteur avec
une légère accélération pour que le liquide de refroidissement circule plus facilement, puis le couper. Vérifier
le niveau du liquide en suivant les indications ci-dessus.
AVERTISSEMENT Sur des parcours très contraignants, il est conseillé de laisser le moteur démarré et
légèrement accéléré pendant quelques minutes avant de l'éteindre.
rougeANOMALIE DE L'ALTERNATEUR
Si le témoin ou le symbole s'allume quand le moteur est en marche, ceci indique un avarie dans le système
de recharge de la voiture. S'adresser dès que possible au Réseau Après-vente Fiat.
rougeFERMETURE INCOMPLÈTE DES PORTES
Le témoin ou le symbole s'allume quand une ou plusieurs portes (ou, sur certaines versions, le coffre et le
capot moteur également) ne sont pas parfaitement fermées (pour les versions/marchés qui le prévoient).
Portes ouvertes et véhicule en mouvement, le système émet un signal sonore. Fermer correctement les
portes.
52
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

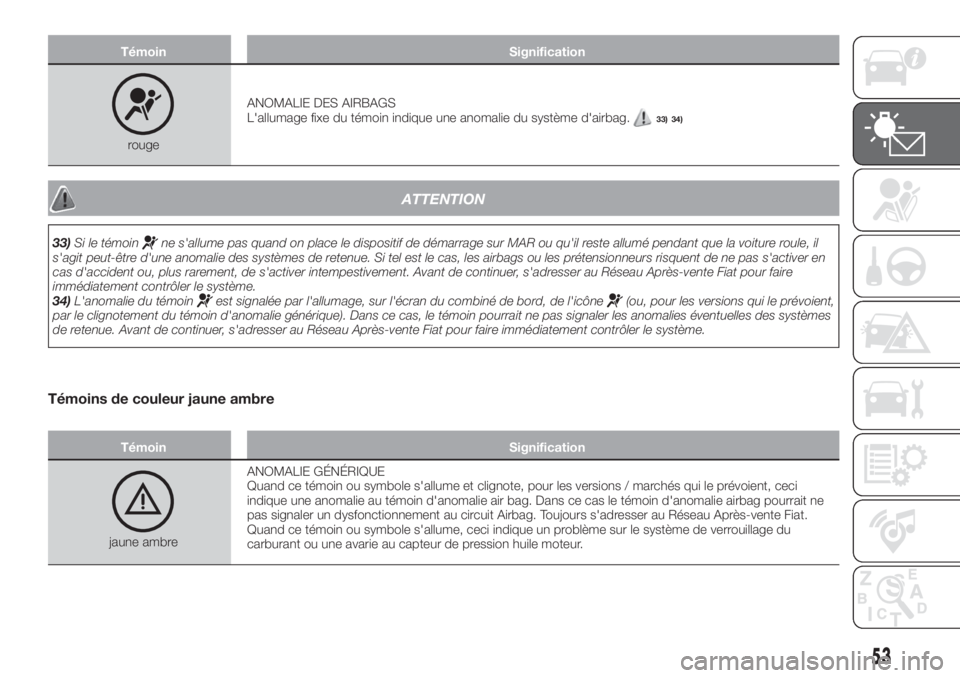

rougeANOMALIE DES AIRBAGS
L'allumage fixe du témoin indique une anomalie du système d'airbag.
33) 34)
ATTENTION
33)Si le témoinne s'allume pas quand on place le dispositif de démarrage sur MAR ou qu'il reste allumé pendant que la voiture roule, il
s'agit peut-être d'une anomalie des systèmes de retenue. Si tel est le cas, les airbags ou les prétensionneurs risquent de ne pas s'activer en
cas d'accident ou, plus rarement, de s'activer intempestivement. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire
immédiatement contrôler le système.
34)L'anomalie du témoin
est signalée par l'allumage, sur l'écran du combiné de bord, de l'icône(ou, pour les versions qui le prévoient,
par le clignotement du témoin d'anomalie générique). Dans ce cas, le témoin pourrait ne pas signaler les anomalies éventuelles des systèmes
de retenue. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement contrôler le système.
Témoins de couleur jaune ambre
Témoin Signification
jaune ambreANOMALIE GÉNÉRIQUE
Quand ce témoin ou symbole s'allume et clignote, pour les versions / marchés qui le prévoient, ceci
indique une anomalie au témoin d'anomalie air bag. Dans ce cas le témoin d'anomalie airbag pourrait ne
pas signaler un dysfonctionnement au circuit Airbag. Toujours s'adresser au Réseau Après-vente Fiat.
Quand ce témoin ou symbole s'allume, ceci indique un problème sur le système de verrouillage du
carburant ou une avarie au capteur de pression huile moteur.
53

Témoin Signification

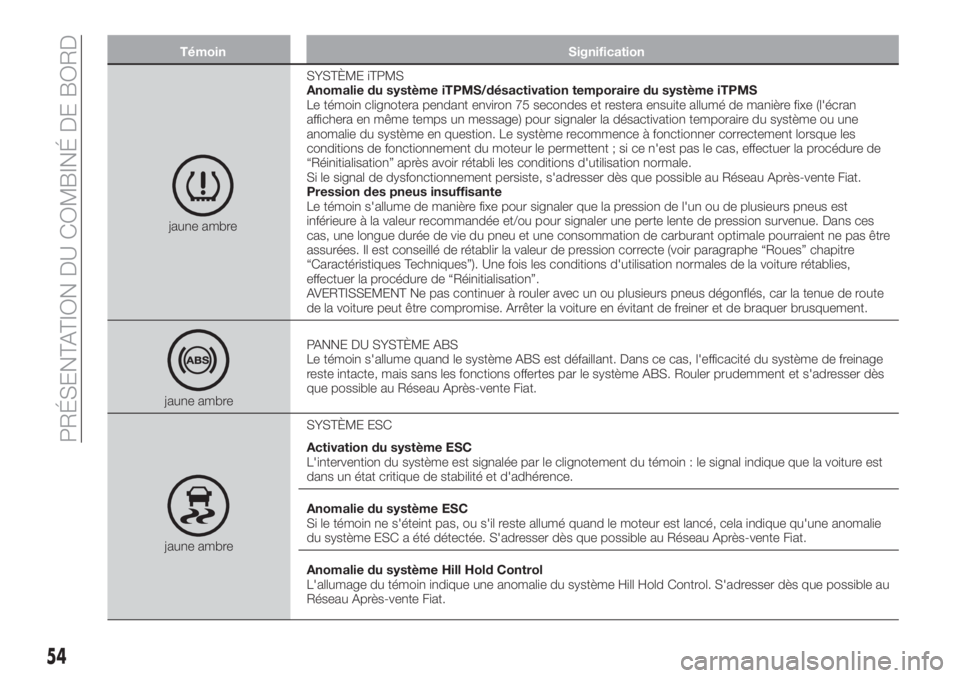

jaune ambreSYSTÈME iTPMS
Anomalie du système iTPMS/désactivation temporaire du système iTPMS
Le témoin clignotera pendant environ 75 secondes et restera ensuite allumé de manière fixe (l'écran
affichera en même temps un message) pour signaler la désactivation temporaire du système ou une
anomalie du système en question. Le système recommence à fonctionner correctement lorsque les
conditions de fonctionnement du moteur le permettent ; si ce n'est pas le cas, effectuer la procédure de
“Réinitialisation” après avoir rétabli les conditions d'utilisation normale.
Si le signal de dysfonctionnement persiste, s'adresser dès que possible au Réseau Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume de manière fixe pour signaler que la pression de l'un ou de plusieurs pneus est
inférieure à la valeur recommandée et/ou pour signaler une perte lente de pression survenue. Dans ces
cas, une longue durée de vie du pneu et une consommation de carburant optimale pourraient ne pas être
assurées. Il est conseillé de rétablir la valeur de pression correcte (voir paragraphe “Roues” chapitre
“Caractéristiques Techniques”). Une fois les conditions d'utilisation normales de la voiture rétablies,
effectuer la procédure de “Réinitialisation”.
AVERTISSEMENT Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route
de la voiture peut être compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
jaune ambrePANNE DU SYSTÈME ABS
Le témoin s'allume quand le système ABS est défaillant. Dans ce cas, l'efficacité du système de freinage
reste intacte, mais sans les fonctions offertes par le système ABS. Rouler prudemment et s'adresser dès
que possible au Réseau Après-vente Fiat.
jaune ambreSYSTÈME ESC
Activation du système ESC
L'intervention du système est signalée par le clignotement du témoin : le signal indique que la voiture est
dans un état critique de stabilité et d'adhérence.
Anomalie du système ESC
Si le témoin ne s'éteint pas, ou s'il reste allumé quand le moteur est lancé, cela indique qu'une anomalie
du système ESC a été détectée. S'adresser dès que possible au Réseau Après-vente Fiat.
Anomalie du système Hill Hold Control
L'allumage du témoin indique une anomalie du système Hill Hold Control. S'adresser dès que possible au
Réseau Après-vente Fiat.
54
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

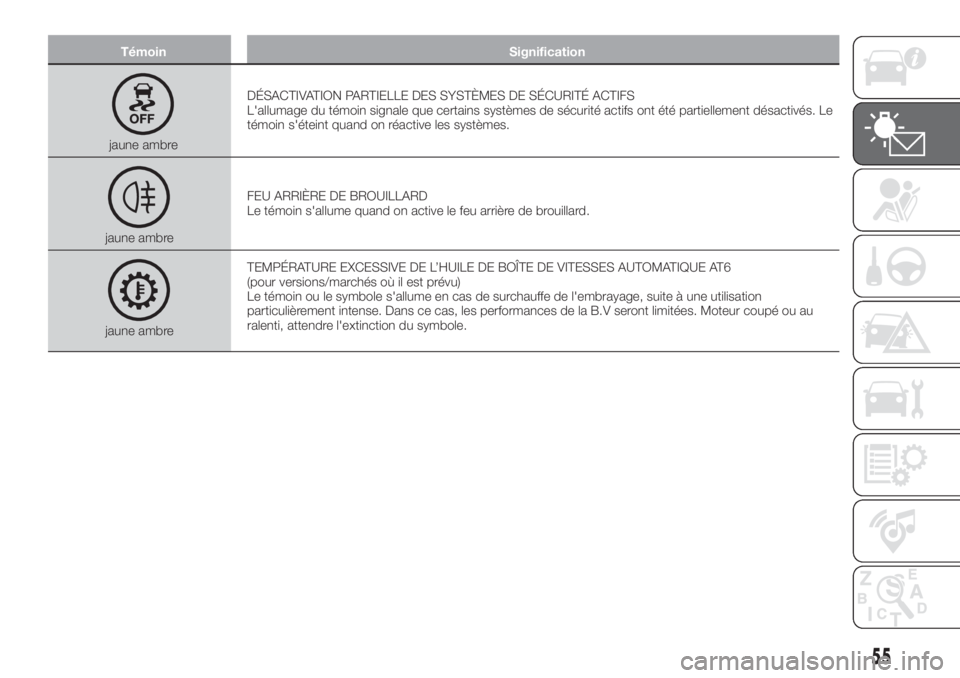

jaune ambreDÉSACTIVATION PARTIELLE DES SYSTÈMES DE SÉCURITÉ ACTIFS
L'allumage du témoin signale que certains systèmes de sécurité actifs ont été partiellement désactivés. Le
témoin s'éteint quand on réactive les systèmes.
jaune ambreFEU ARRIÈRE DE BROUILLARD
Le témoin s'allume quand on active le feu arrière de brouillard.
jaune ambreTEMPÉRATURE EXCESSIVE DE L’HUILE DE BOÎTE DE VITESSES AUTOMATIQUE AT6
(pour versions/marchés où il est prévu)
Le témoin ou le symbole s'allume en cas de surchauffe de l'embrayage, suite à une utilisation
particulièrement intense. Dans ce cas, les performances de la B.V seront limitées. Moteur coupé ou au
ralenti, attendre l'extinction du symbole.
55

Témoin Signification

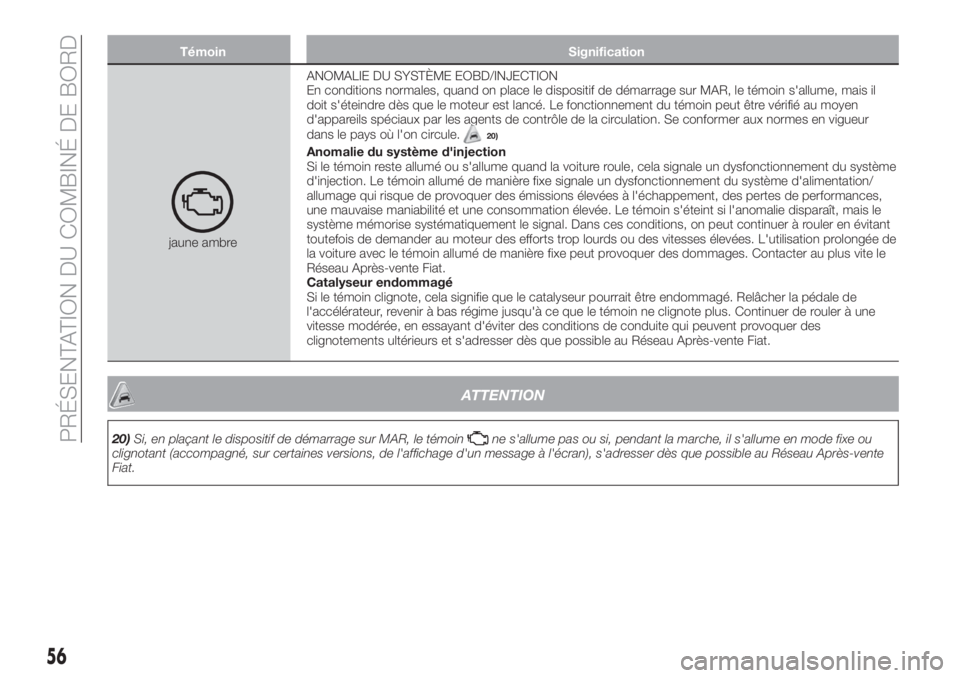

jaune ambreANOMALIE DU SYSTÈME EOBD/INJECTION
En conditions normales, quand on place le dispositif de démarrage sur MAR, le témoin s'allume, mais il
doit s'éteindre dès que le moteur est lancé. Le fonctionnement du témoin peut être vérifié au moyen
d'appareils spéciaux par les agents de contrôle de la circulation. Se conformer aux normes en vigueur
dans le pays où l'on circule.
20)
Anomalie du système d'injection
Si le témoin reste allumé ou s'allume quand la voiture roule, cela signale un dysfonctionnement du système
d'injection. Le témoin allumé de manière fixe signale un dysfonctionnement du système d'alimentation/
allumage qui risque de provoquer des émissions élevées à l'échappement, des pertes de performances,
une mauvaise maniabilité et une consommation élevée. Le témoin s'éteint si l'anomalie disparaît, mais le
système mémorise systématiquement le signal. Dans ces conditions, on peut continuer à rouler en évitant
toutefois de demander au moteur des efforts trop lourds ou des vitesses élevées. L'utilisation prolongée de
la voiture avec le témoin allumé de manière fixe peut provoquer des dommages. Contacter au plus vite le
Réseau Après-vente Fiat.
Catalyseur endommagé
Si le témoin clignote, cela signifie que le catalyseur pourrait être endommagé. Relâcher la pédale de
l'accélérateur, revenir à bas régime jusqu'à ce que le témoin ne clignote plus. Continuer de rouler à une
vitesse modérée, en essayant d'éviter des conditions de conduite qui peuvent provoquer des
clignotements ultérieurs et s'adresser dès que possible au Réseau Après-vente Fiat.
ATTENTION
20)Si, en plaçant le dispositif de démarrage sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou
clignotant (accompagné, sur certaines versions, de l'affichage d'un message à l'écran), s'adresser dès que possible au Réseau Après-vente
Fiat.
56
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification
jaune ambrePRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Quand on place le dispositif de démarrage sur MAR, le témoin s'allume et s'éteint quand les bougies ont
atteint la température prédéfinie. On peut démarrer le moteur immédiatement après l'extinction du témoin.
AVERTISSEMENT Si la température ambiante est modérée ou élevée, l'allumage du témoin est presque
imperceptible.
ANOMALIE DE PRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Le clignotement du témoin indique une anomalie du système de préchauffage des bougies. Dans ce cas,
s'adresser dès que possible au Réseau Après-vente Fiat.
jaune ambreRÉSERVE DE CARBURANT/AUTONOMIE LIMITÉE
Le témoin à l'écran s'allume lorsqu'il ne reste que5à7litres environ de carburant dans le réservoir.
21)
jaune ambreRÉSERVE LPG/AUTONOMIE LIMITÉE
(uniquement les versions LPG)
Le témoin à l'écran s'allume lorsque dans le réservoir il ne reste que 8 litres de LPG. Un signal sonore
retentit alors et la première barre sur l'indicateur de niveau de LPG reste allumée.
jaune ambreFULL BRAKE CONTROL OFF
(pour les versions / marchés qui le prévoient)
Le témoin (ou le symbole sur l’écran) s'allume en cas désactivation du système Full Brake Control par le
conducteur ou en cas de désactivation automatique consécutivement à une défaillance temporaire du
système lui-même. S'adresser dès que possible au Réseau Après-vente Fiat.
jaune ambreACTIVATION / DÉSACTIVATION MANUELLE DU SYSTÈME START&STOP
(pour les versions / marchés qui le prévoient)
Activation: L'activation du système est signalée (ou disponible) par l'affichage d'un message à l'écran.
Désactivation: la désactivation du système Start&Stop est signalée par l'affichage d'un message dédié
sur l'écran.
57

Témoin Signification
jaune ambreANOMALIE DU SYSTÈME FIAT CODE
Le témoin ou le symbole s'allume pour signaler une anomalie du système Fiat CODE. S'adresser dès que
possible au Réseau Après-vente Fiat.
jaune ambreANOMALIE DES CAPTEURS DE STATIONNEMENT (PARK ASSIST)
Le témoin ou le symbole jaune s'allume en cas d'anomalie temporaire des capteurs de stationnement. Si le
problème persiste après le nettoyage de la zone concernant les capteurs de stationnement, s'adresser au
Réseau Après-vente Fiat.
jaune ambrePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE (versions Diesel)
Le témoin ou le symbole s'allume fixement pendant la marche (accompagné de l'affichage d'un message à
l'écran) pour signaler la présence d'eau dans le filtre à gazole.
22)
jaune ambreHUILE MOTEUR DÉGRADÉE
(suivant modèle)
Versions Diesel: le témoin ou le symbole s'allume et reste affiché pendant des cycles de 3 minutes
entrecoupés d'intervalles de 5 secondes durant lesquels le symbole s'éteint, tant que l'huile ne sera pas
vidangée.
Le symbole reste affiché à l'écran pendant toute la durée de l'affichage.
Versions essence: le témoin ou le symbole s'allume et disparaît de l'écran à la fin du cycle d'affichage.
AVERTISSEMENT À la suite du premier signal, à chaque démarrage du moteur, le symbole continuera à
s'allumer selon la modalité indiquée auparavant, et ce, tant que l'huile ne sera pas vidangée.
L'allumage du témoin ou du symbole ne doit pas être considéré comme un défaut de la voiture, mais il
prévient le conducteur que l'utilisation normale de la voiture a conduit à la nécessité de vidanger l'huile.
La détérioration de l'huile moteur est accélérée par une utilisation de la voiture sur des trajets courts, ce qui
empêche le moteur d'atteindre la température de régime.
S'adresser dès que possible au réseau après-vente Fiat.
23) 24)
58
PRÉSENTATION DU COMBINÉ DE BORD
