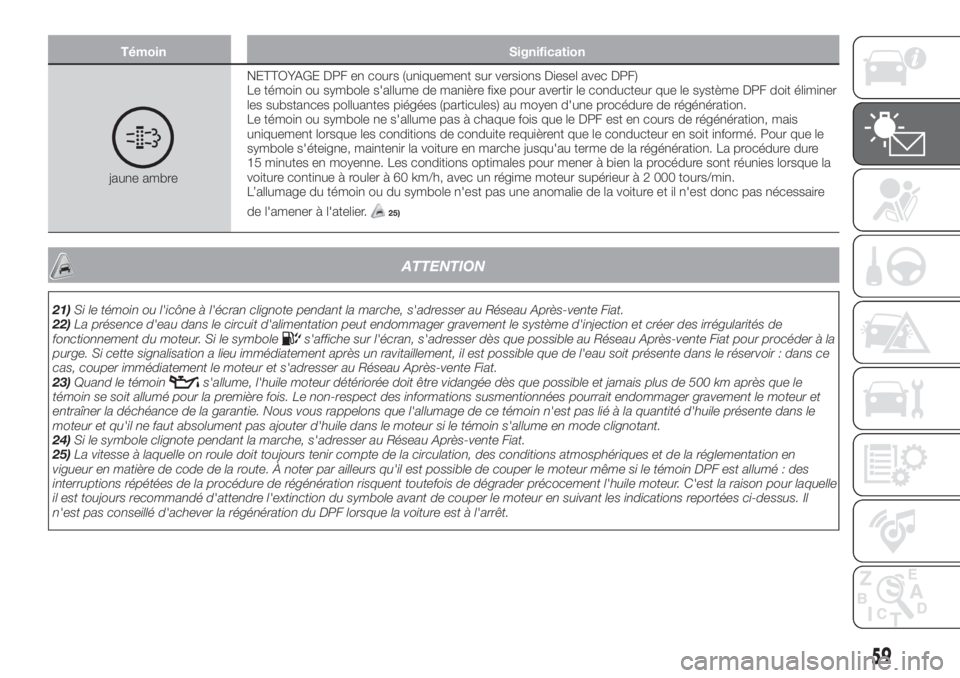

Témoin Signification
jaune ambreNETTOYAGE DPF en cours (uniquement sur versions Diesel avec DPF)
Le témoin ou symbole s'allume de manière fixe pour avertir le conducteur que le système DPF doit éliminer
les substances polluantes piégées (particules) au moyen d'une procédure de régénération.
Le témoin ou symbole ne s'allume pas à chaque fois que le DPF est en cours de régénération, mais
uniquement lorsque les conditions de conduite requièrent que le conducteur en soit informé. Pour que le
symbole s'éteigne, maintenir la voiture en marche jusqu'au terme de la régénération. La procédure dure
15 minutes en moyenne. Les conditions optimales pour mener à bien la procédure sont réunies lorsque la
voiture continue à rouler à 60 km/h, avec un régime moteur supérieur à 2 000 tours/min.
L’allumage du témoin ou du symbole n'est pas une anomalie de la voiture et il n'est donc pas nécessaire
de l'amener à l'atelier.
25)
ATTENTION
21)Si le témoin ou l'icône à l'écran clignote pendant la marche, s'adresser au Réseau Après-vente Fiat.
22)La présence d'eau dans le circuit d'alimentation peut endommager gravement le système d'injection et créer des irrégularités de
fonctionnement du moteur. Si le symbole
s'affiche sur l'écran, s'adresser dès que possible au Réseau Après-vente Fiat pour procéder à la
purge. Si cette signalisation a lieu immédiatement après un ravitaillement, il est possible que de l'eau soit présente dans le réservoir : dans ce
cas, couper immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
23)Quand le témoin
s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km après que le
témoin se soit allumé pour la première fois. Le non-respect des informations susmentionnées pourrait endommager gravement le moteur et
entraîner la déchéance de la garantie. Nous vous rappelons que l'allumage de ce témoin n'est pas lié à la quantité d'huile présente dans le
moteur et qu'il ne faut absolument pas ajouter d'huile dans le moteur si le témoin s'allume en mode clignotant.
24)Si le symbole clignote pendant la marche, s'adresser au Réseau Après-vente Fiat.
25)La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la réglementation en
vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur même si le témoin DPF est allumé : des
interruptions répétées de la procédure de régénération risquent toutefois de dégrader précocement l'huile moteur. C'est la raison pour laquelle
il est toujours recommandé d'attendre l'extinction du symbole avant de couper le moteur en suivant les indications reportées ci-dessus. Il
n'est pas conseillé d'achever la régénération du DPF lorsque la voiture est à l'arrêt.
59

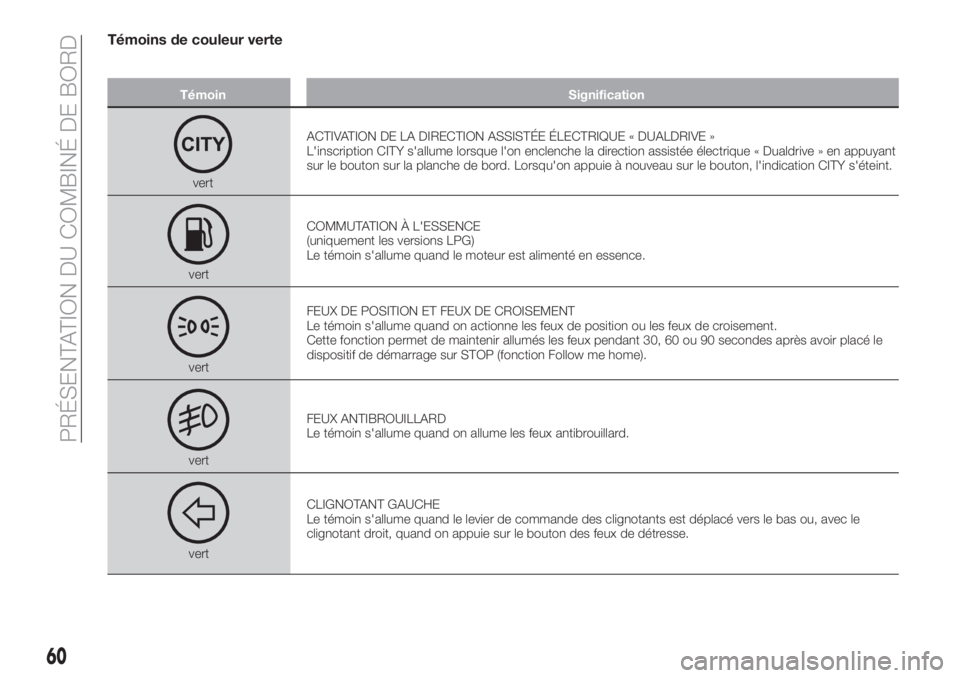

Témoins de couleur verte
Témoin Signification
vertACTIVATION DE LA DIRECTION ASSISTÉE ÉLECTRIQUE « DUALDRIVE »
L'inscription CITY s'allume lorsque l'on enclenche la direction assistée électrique « Dualdrive » en appuyant
sur le bouton sur la planche de bord. Lorsqu'on appuie à nouveau sur le bouton, l'indication CITY s'éteint.
vertCOMMUTATION À L'ESSENCE
(uniquement les versions LPG)
Le témoin s'allume quand le moteur est alimenté en essence.
vertFEUX DE POSITION ET FEUX DE CROISEMENT
Le témoin s'allume quand on actionne les feux de position ou les feux de croisement.
Cette fonction permet de maintenir allumés les feux pendant 30, 60 ou 90 secondes après avoir placé le
dispositif de démarrage sur STOP (fonction Follow me home).
vertFEUX ANTIBROUILLARD
Le témoin s'allume quand on allume les feux antibrouillard.
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des clignotants est déplacé vers le bas ou, avec le
clignotant droit, quand on appuie sur le bouton des feux de détresse.
60
PRÉSENTATION DU COMBINÉ DE BORD

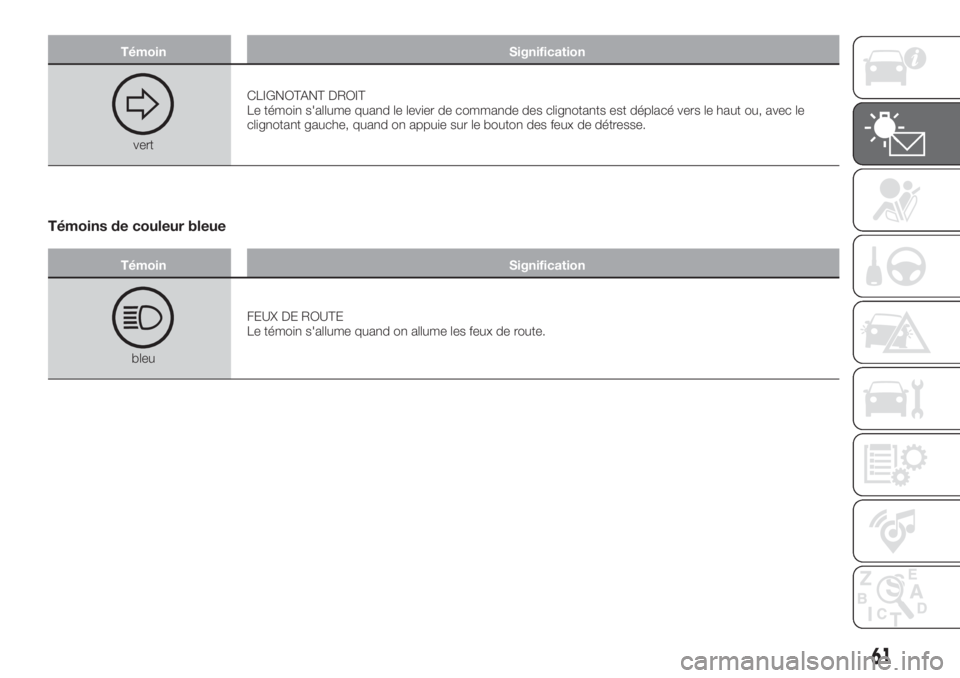

Témoin Signification
vertCLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des clignotants est déplacé vers le haut ou, avec le
clignotant gauche, quand on appuie sur le bouton des feux de détresse.
Témoins de couleur bleue
Témoin Signification
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
61

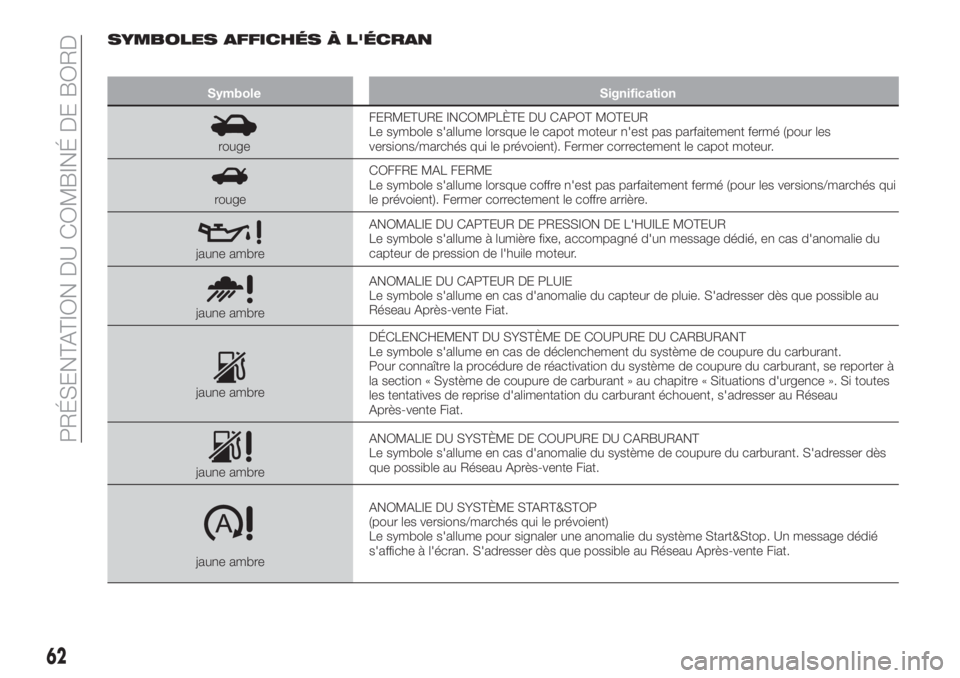

SYMBOLES AFFICHÉS À L'ÉCRAN
Symbole Signification
rougeFERMETURE INCOMPLÈTE DU CAPOT MOTEUR
Le symbole s'allume lorsque le capot moteur n'est pas parfaitement fermé (pour les
versions/marchés qui le prévoient). Fermer correctement le capot moteur.
rougeCOFFRE MAL FERME
Le symbole s'allume lorsque coffre n'est pas parfaitement fermé (pour les versions/marchés qui
le prévoient). Fermer correctement le coffre arrière.
jaune ambreANOMALIE DU CAPTEUR DE PRESSION DE L'HUILE MOTEUR
Le symbole s'allume à lumière fixe, accompagné d'un message dédié, en cas d'anomalie du
capteur de pression de l'huile moteur.
jaune ambreANOMALIE DU CAPTEUR DE PLUIE
Le symbole s'allume en cas d'anomalie du capteur de pluie. S'adresser dès que possible au
Réseau Après-vente Fiat.
jaune ambreDÉCLENCHEMENT DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas de déclenchement du système de coupure du carburant.
Pour connaître la procédure de réactivation du système de coupure du carburant, se reporter à
la section « Système de coupure de carburant » au chapitre « Situations d'urgence ». Si toutes
les tentatives de reprise d'alimentation du carburant échouent, s'adresser au Réseau
Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas d'anomalie du système de coupure du carburant. S'adresser dès
que possible au Réseau Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME START&STOP
(pour les versions/marchés qui le prévoient)
Le symbole s'allume pour signaler une anomalie du système Start&Stop. Un message dédié
s'affiche à l'écran. S'adresser dès que possible au Réseau Après-vente Fiat.
62
PRÉSENTATION DU COMBINÉ DE BORD

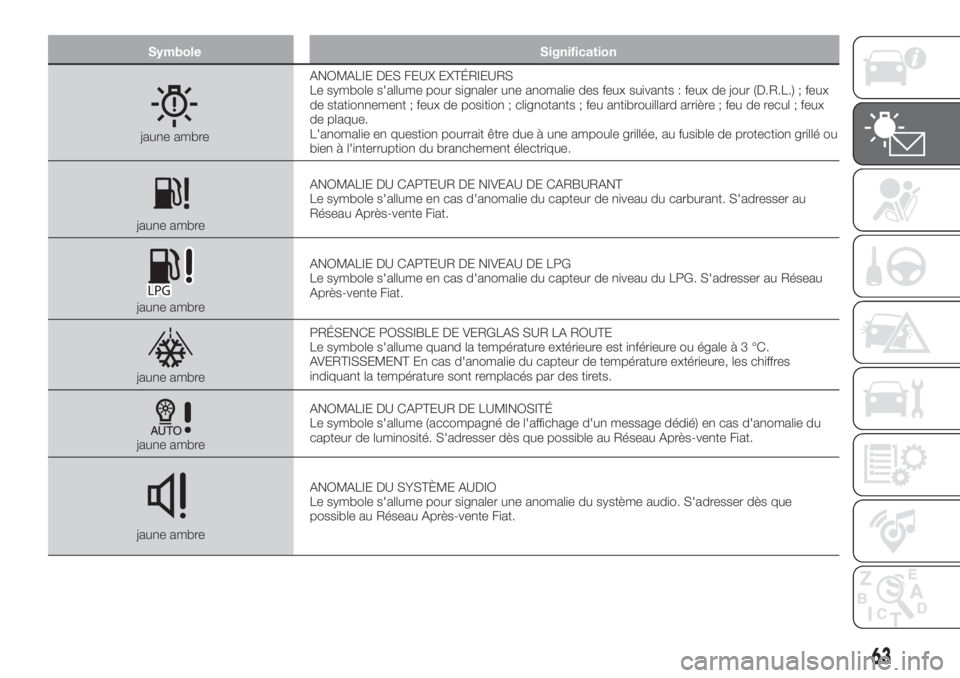

Symbole Signification
jaune ambreANOMALIE DES FEUX EXTÉRIEURS
Le symbole s'allume pour signaler une anomalie des feux suivants : feux de jour (D.R.L.) ; feux
de stationnement ; feux de position ; clignotants ; feu antibrouillard arrière ; feu de recul ; feux
de plaque.
L'anomalie en question pourrait être due à une ampoule grillée, au fusible de protection grillé ou
bien à l'interruption du branchement électrique.
jaune ambreANOMALIE DU CAPTEUR DE NIVEAU DE CARBURANT
Le symbole s'allume en cas d'anomalie du capteur de niveau du carburant. S'adresser au
Réseau Après-vente Fiat.
jaune ambreANOMALIE DU CAPTEUR DE NIVEAU DE LPG
Le symbole s'allume en cas d'anomalie du capteur de niveau du LPG. S'adresser au Réseau
Après-vente Fiat.
jaune ambrePRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Le symbole s'allume quand la température extérieure est inférieure ou égaleà3°C.
AVERTISSEMENT En cas d'anomalie du capteur de température extérieure, les chiffres
indiquant la température sont remplacés par des tirets.
jaune ambreANOMALIE DU CAPTEUR DE LUMINOSITÉ
Le symbole s'allume (accompagné de l'affichage d'un message dédié) en cas d'anomalie du
capteur de luminosité. S'adresser dès que possible au Réseau Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME AUDIO
Le symbole s'allume pour signaler une anomalie du système audio. S'adresser dès que
possible au Réseau Après-vente Fiat.
63

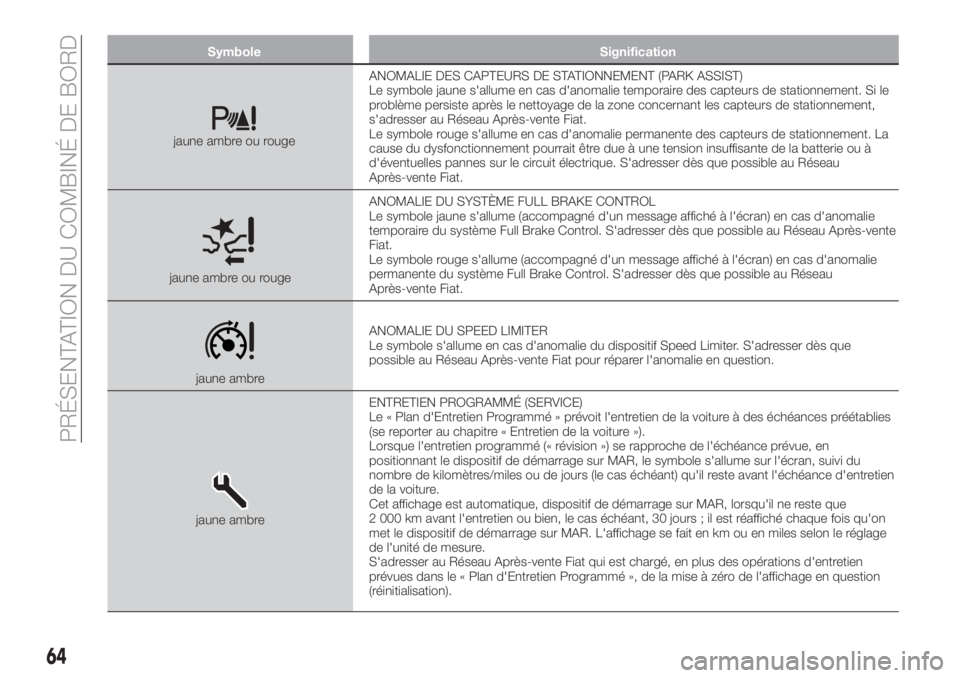

Symbole Signification
jaune ambre ou rougeANOMALIE DES CAPTEURS DE STATIONNEMENT (PARK ASSIST)
Le symbole jaune s'allume en cas d'anomalie temporaire des capteurs de stationnement. Si le
problème persiste après le nettoyage de la zone concernant les capteurs de stationnement,
s'adresser au Réseau Après-vente Fiat.
Le symbole rouge s'allume en cas d'anomalie permanente des capteurs de stationnement. La
cause du dysfonctionnement pourrait être due à une tension insuffisante de la batterie ou à
d'éventuelles pannes sur le circuit électrique. S'adresser dès que possible au Réseau
Après-vente Fiat.
jaune ambre ou rougeANOMALIE DU SYSTÈME FULL BRAKE CONTROL
Le symbole jaune s'allume (accompagné d'un message affiché à l'écran) en cas d'anomalie
temporaire du système Full Brake Control. S'adresser dès que possible au Réseau Après-vente
Fiat.
Le symbole rouge s'allume (accompagné d'un message affiché à l'écran) en cas d'anomalie
permanente du système Full Brake Control. S'adresser dès que possible au Réseau
Après-vente Fiat.
jaune ambreANOMALIE DU SPEED LIMITER
Le symbole s'allume en cas d'anomalie du dispositif Speed Limiter. S'adresser dès que
possible au Réseau Après-vente Fiat pour réparer l'anomalie en question.
jaune ambreENTRETIEN PROGRAMMÉ (SERVICE)
Le « Plan d'Entretien Programmé » prévoit l'entretien de la voiture à des échéances préétablies
(se reporter au chapitre « Entretien de la voiture »).
Lorsque l'entretien programmé (« révision ») se rapproche de l'échéance prévue, en
positionnant le dispositif de démarrage sur MAR, le symbole s'allume sur l'écran, suivi du
nombre de kilomètres/miles ou de jours (le cas échéant) qu'il reste avant l'échéance d'entretien
de la voiture.
Cet affichage est automatique, dispositif de démarrage sur MAR, lorsqu'il ne reste que
2 000 km avant l'entretien ou bien, le cas échéant, 30 jours ; il est réaffiché chaque fois qu'on
met le dispositif de démarrage sur MAR. L'affichage se fait en km ou en miles selon le réglage
de l'unité de mesure.
S'adresser au Réseau Après-vente Fiat qui est chargé, en plus des opérations d'entretien
prévues dans le « Plan d'Entretien Programmé », de la mise à zéro de l'affichage en question
(réinitialisation).
64
PRÉSENTATION DU COMBINÉ DE BORD

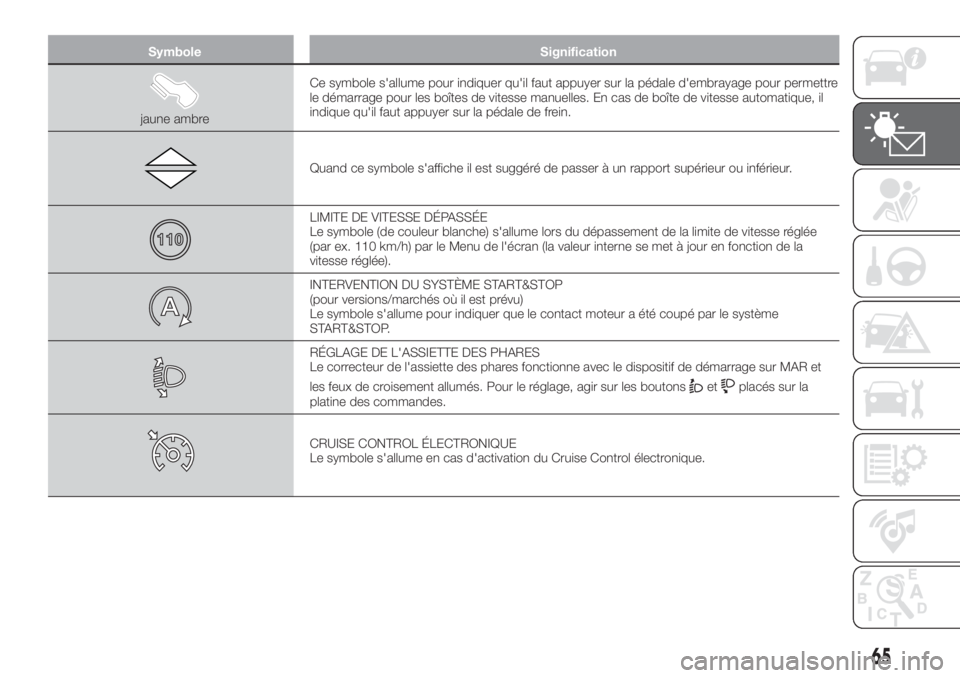

Symbole Signification
jaune ambreCe symbole s'allume pour indiquer qu'il faut appuyer sur la pédale d'embrayage pour permettre
le démarrage pour les boîtes de vitesse manuelles. En cas de boîte de vitesse automatique, il
indique qu'il faut appuyer sur la pédale de frein.
Quand ce symbole s'affiche il est suggéré de passer à un rapport supérieur ou inférieur.
LIMITE DE VITESSE DÉPASSÉE
Le symbole (de couleur blanche) s'allume lors du dépassement de la limite de vitesse réglée
(par ex. 110 km/h) par le Menu de l'écran (la valeur interne se met à jour en fonction de la
vitesse réglée).
INTERVENTION DU SYSTÈME START&STOP
(pour versions/marchés où il est prévu)
Le symbole s'allume pour indiquer que le contact moteur a été coupé par le système
START&STOP.
RÉGLAGE DE L'ASSIETTE DES PHARES
Le correcteur de l'assiette des phares fonctionne avec le dispositif de démarrage sur MAR et
les feux de croisement allumés. Pour le réglage, agir sur les boutons
etplacés sur la
platine des commandes.
CRUISE CONTROL ÉLECTRONIQUE
Le symbole s'allume en cas d'activation du Cruise Control électronique.
65

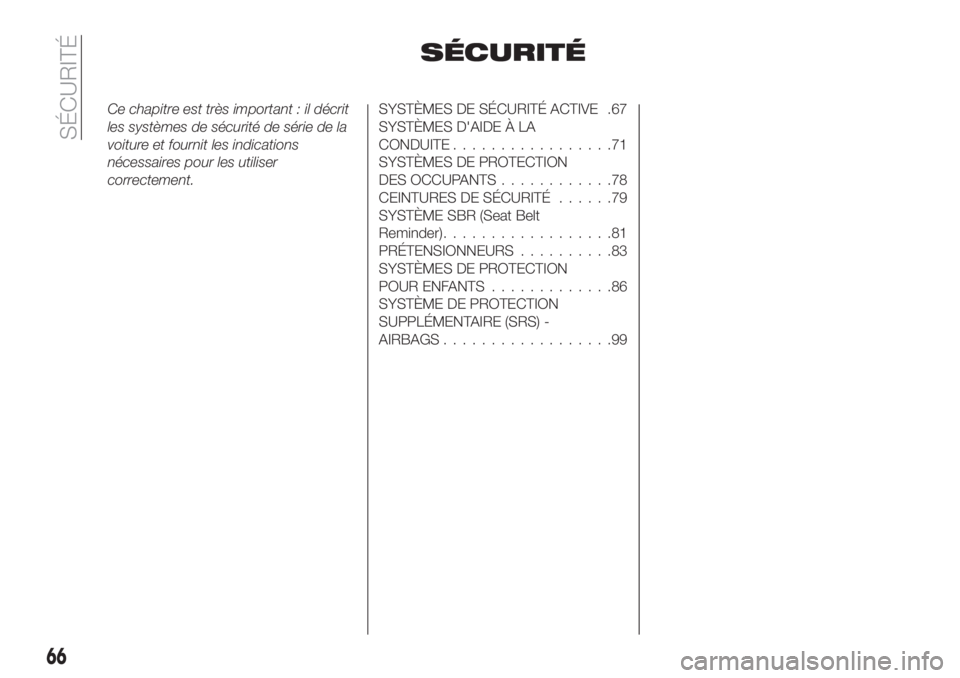

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série de la
voiture et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈMES DE SÉCURITÉ ACTIVE .67
SYSTÈMES D'AIDE À LA
CONDUITE.................71
SYSTÈMES DE PROTECTION
DES OCCUPANTS............78
CEINTURES DE SÉCURITÉ......79
SYSTÈME SBR (Seat Belt
Reminder)..................81
PRÉTENSIONNEURS..........83
SYSTÈMES DE PROTECTION
POUR ENFANTS.............86
SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS..................99
66
SÉCURITÉ

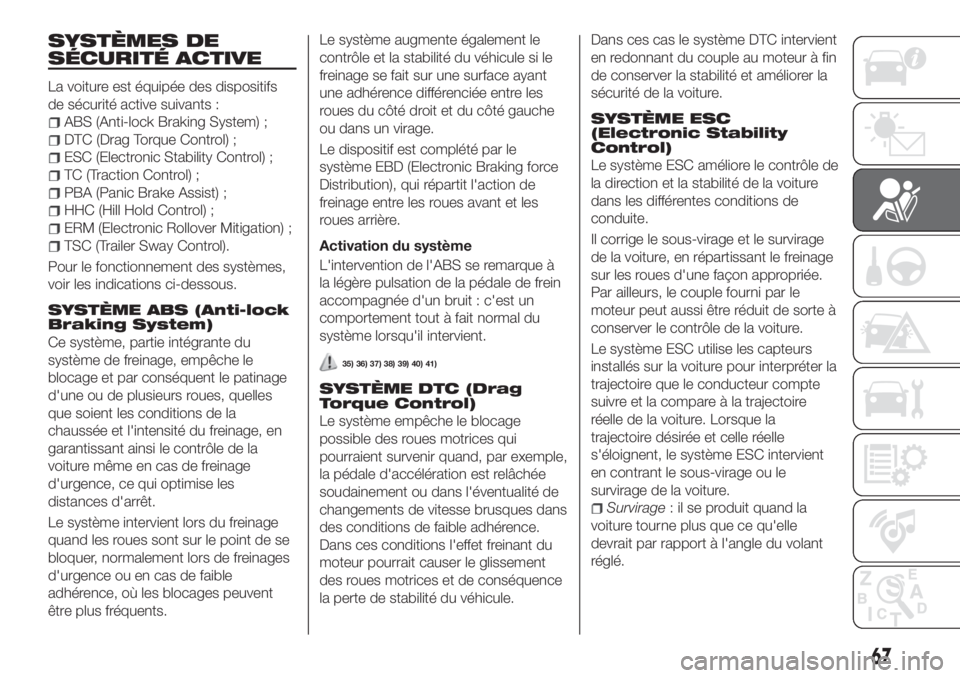

SYSTÈMES DE
SÉCURITÉ ACTIVE
La voiture est équipée des dispositifs
de sécurité active suivants :
ABS (Anti-lock Braking System) ;
DTC (Drag Torque Control) ;
ESC (Electronic Stability Control) ;
TC (Traction Control) ;
PBA (Panic Brake Assist) ;
HHC (Hill Hold Control) ;
ERM (Electronic Rollover Mitigation) ;
TSC (Trailer Sway Control).
Pour le fonctionnement des systèmes,
voir les indications ci-dessous.
SYSTÈME ABS (Anti-lock
Braking System)
Ce système, partie intégrante du
système de freinage, empêche le
blocage et par conséquent le patinage
d'une ou de plusieurs roues, quelles
que soient les conditions de la
chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.
Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou dans un virage.
Le dispositif est complété par le
système EBD (Electronic Braking force
Distribution), qui répartit l'action de
freinage entre les roues avant et les
roues arrière.
Activation du système
L'intervention de l'ABS se remarque à
la légère pulsation de la pédale de frein
accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.
35) 36) 37) 38) 39) 40) 41)
SYSTÈME DTC (Drag
Torque Control)
Le système empêche le blocage
possible des roues motrices qui
pourraient survenir quand, par exemple,
la pédale d'accélération est relâchée
soudainement ou dans l'éventualité de
changements de vitesse brusques dans
des conditions de faible adhérence.
Dans ces conditions l'effet freinant du
moteur pourrait causer le glissement
des roues motrices et de conséquence
la perte de stabilité du véhicule.Dans ces cas le système DTC intervient
en redonnant du couple au moteur à fin
de conserver la stabilité et améliorer la
sécurité de la voiture.
SYSTÈME ESC
(Electronic Stability
Control)
Le système ESC améliore le contrôle de
la direction et la stabilité de la voiture
dans les différentes conditions de
conduite.
Il corrige le sous-virage et le survirage
de la voiture, en répartissant le freinage
sur les roues d'une façon appropriée.
Par ailleurs, le couple fourni par le
moteur peut aussi être réduit de sorte à
conserver le contrôle de la voiture.
Le système ESC utilise les capteurs
installés sur la voiture pour interpréter la
trajectoire que le conducteur compte
suivre et la compare à la trajectoire
réelle de la voiture. Lorsque la
trajectoire désirée et celle réelle
s'éloignent, le système ESC intervient
en contrant le sous-virage ou le
survirage de la voiture.
Survirage: il se produit quand la
voiture tourne plus que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
67

Sous-virage: il se produit quand la
voiture tourne moins que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
Activation du système
L'intervention du système est signalée
par le clignotement du témoin
sur le
combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
42) 43) 44) 45) 46)
SYSTÈME TC (Traction
Control)
Le système intervient automatiquement
en cas de patinage d'une ou de
plusieurs roues motrices, de perte
d'adhérence sur chaussée mouillée
(aquaplaning), d'accélération sur
chaussées glissantes, avec neige ou
verglas, etc. En fonction des conditions
de patinage, deux logiques différentes
de contrôle sont activées :
si le patinage concerne les deux
roues motrices, le système intervient en
réduisant la puissance transmise par le
moteur ;
si le patinage concerne une seule
des roues motrices, la fonction BLD
(Brake Limited Differential) s'active en
freinant automatiquement la roue qui
patine (simulation du comportementd'un différentiel autobloquant). Cela
provoquera une augmentation du
transfert du couple moteur à la roue qui
ne patine pas. Cette fonction reste
active même si les modes « Systèmes
partiellement désactivés » et
« Systèmes désactivés » sont
sélectionnés (voir ce qui est décrit aux
pages suivantes).
Activation du système
L'intervention du système est signalée
par le clignotement du témoin
sur le
combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
47) 48) 49) 50) 51)
SYSTÈME PBA (Panic
Brake Assist)
Le système PBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.
Cela peut aider à réduire les distances
de freinage : le système PBA vient donc
compléter le système ABS.On obtient l'assistance maximale du
système PBA en appuyant très
rapidement sur la pédale de frein. En
outre, pour obtenir le meilleur
fonctionnement du système, il est
nécessaire d'appuyer en continu sur la
pédale de frein pendant le freinage, en
évitant d'appuyer dessus par
intermittence. Maintenir la pression sur
la pédale de frein jusqu'à ce que le
freinage ne soit plus nécessaire.
Le système PBA se désactive quand la
pédale de frein est relâchée.
52) 53) 54)
SYSTÈME HHC (Hill Hold
Control)
Il est intégré au système ESC et facilite
le démarrage en côte. Il s'active
automatiquement dans les cas suivants
:
en montée: voiture à l'arrêt sur une
route dont la pente est supérieure à 5
%, moteur démarré, frein enfoncé et
boîte de vitesses au point mort ou à
une vitesse autre que la marche arrière ;
en descente: voiture à l'arrêt sur une
route dont la pente est supérieure à
5 %, moteur démarré, frein enfoncé et
marche arrière engagée.
68
SÉCURITÉ
