FIAT TIPO 4DOORS 2019 Drift- og vedlikeholdshåndbok (in Norwegian)
Manufacturer: FIAT, Model Year: 2019, Model line: TIPO 4DOORS, Model: FIAT TIPO 4DOORS 2019Pages: 244, PDF Size: 7.13 MB
Page 131 of 244

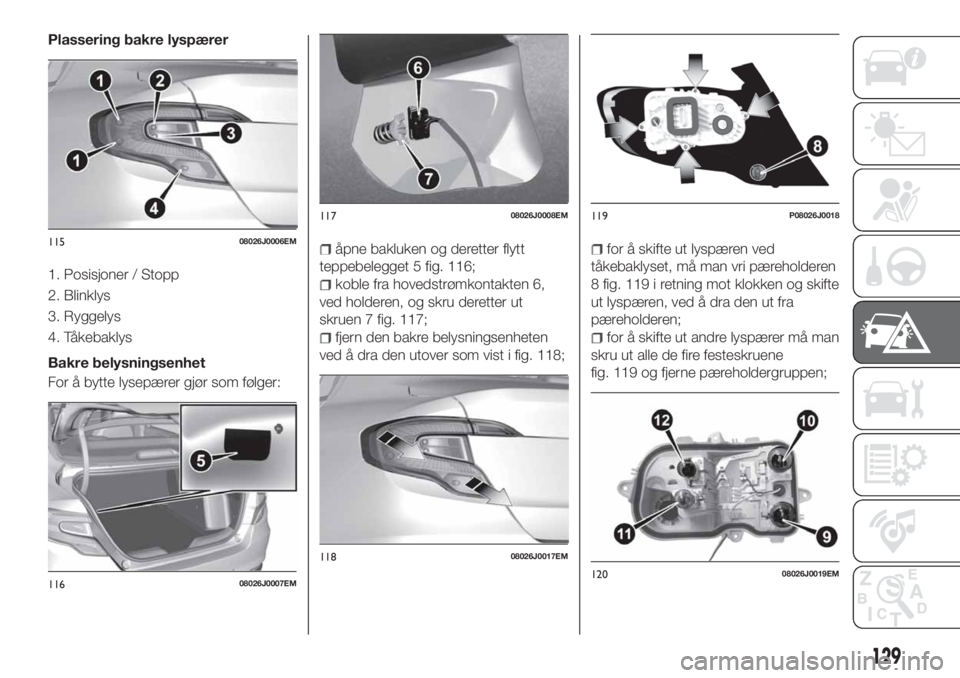

Plassering bakre lyspærer
1. Posisjoner / Stopp
2. Blinklys
3. Ryggelys
4. Tåkebaklys
Bakre belysningsenhet
For å bytte lysepærer gjør som følger:
åpne bakluken og deretter flytt
teppebelegget 5 fig. 116;
koble fra hovedstrømkontakten 6,
ved holderen, og skru deretter ut
skruen 7 fig. 117;
fjern den bakre belysningsenheten
ved å dra den utover som vist i fig. 118;
for å skifte ut lyspæren ved
tåkebaklyset, må man vri pæreholderen
8 fig. 119 i retning mot klokken og skifte
ut lyspæren, ved å dra den ut fra
pæreholderen;
for å skifte ut andre lyspærer må man
skru ut alle de fire festeskruene
fig. 119 og fjerne pæreholdergruppen;
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
129
Page 132 of 244

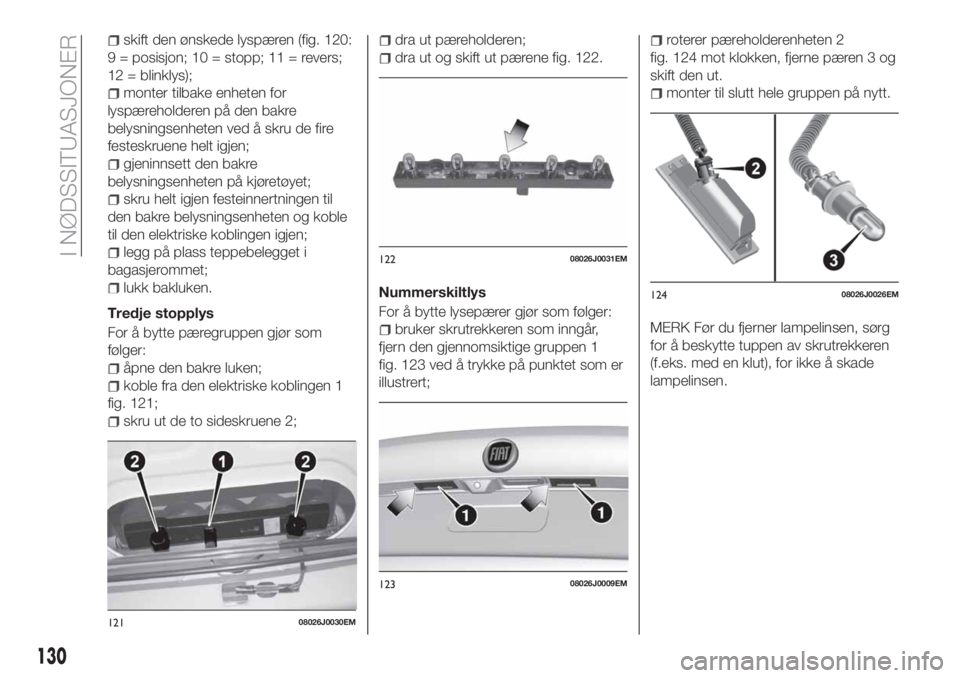

skift den ønskede lyspæren (fig. 120:
9 = posisjon; 10 = stopp; 11 = revers;
12 = blinklys);
monter tilbake enheten for
lyspæreholderen på den bakre
belysningsenheten ved å skru de fire
festeskruene helt igjen;
gjeninnsett den bakre
belysningsenheten på kjøretøyet;
skru helt igjen festeinnertningen til
den bakre belysningsenheten og koble
til den elektriske koblingen igjen;
legg på plass teppebelegget i
bagasjerommet;
lukk bakluken.
Tredje stopplys
For å bytte pæregruppen gjør som
følger:
åpne den bakre luken;
koble fra den elektriske koblingen 1
fig. 121;
skru ut de to sideskruene 2;
dra ut pæreholderen;
dra ut og skift ut pærene fig. 122.
Nummerskiltlys
For å bytte lysepærer gjør som følger:
bruker skrutrekkeren som inngår,
fjern den gjennomsiktige gruppen 1
fig. 123 ved å trykke på punktet som er
illustrert;
roterer pæreholderenheten 2
fig. 124 mot klokken, fjerne pæren 3 og
skift den ut.
monter til slutt hele gruppen på nytt.
MERK Før du fjerner lampelinsen, sørg
for å beskytte tuppen av skrutrekkeren
(f.eks. med en klut), for ikke å skade
lampelinsen.
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
130
I NØDSSITUASJONER
Page 133 of 244

FORSIKTIG
129)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
130)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
131)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
132)Lyspærene skal bare skiftes når
motoren er slått av og kjøretøyet står slik at
det ikke utgjør noen fare for trafikken, og
arbeidet kan utføres i sikkerhet (se avsnittet
"Parkering"). Pass også på at motoren er
kald, for å unngå fare for brannskader.
ADVARSEL
50)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.

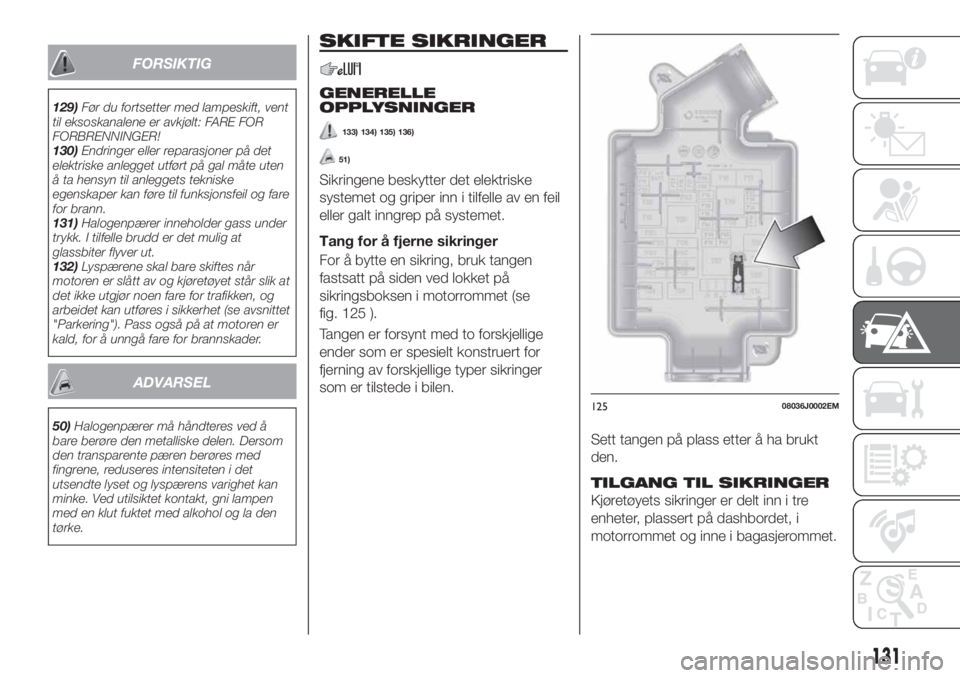

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
133) 134) 135) 136)
51)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Tang for å fjerne sikringer
For å bytte en sikring, bruk tangen
fastsatt på siden ved lokket på
sikringsboksen i motorrommet (se
fig. 125 ).
Tangen er forsynt med to forskjellige
ender som er spesielt konstruert for
fjerning av forskjellige typer sikringer
som er tilstede i bilen.
Sett tangen på plass etter å ha brukt
den.
TILGANG TIL SIKRINGER
Kjøretøyets sikringer er delt inn i tre
enheter, plassert på dashbordet, i
motorrommet og inne i bagasjerommet.
12508036J0002EM
131
Page 134 of 244

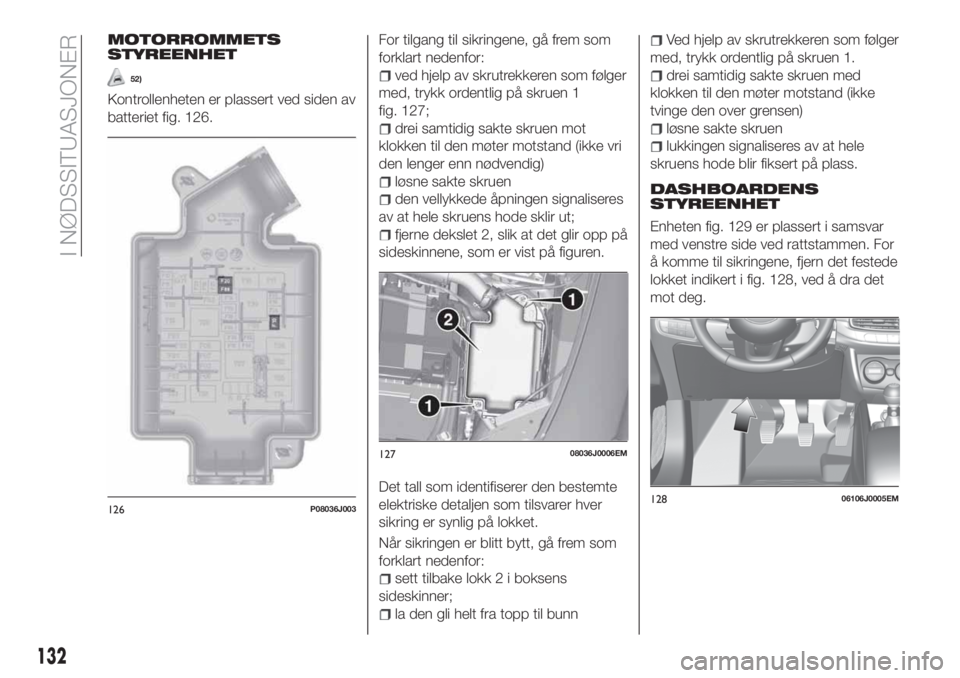

MOTORROMMETS
STYREENHET
52)
Kontrollenheten er plassert ved siden av
batteriet fig. 126.For tilgang til sikringene, gå frem som
forklart nedenfor:
ved hjelp av skrutrekkeren som følger
med, trykk ordentlig på skruen 1
fig. 127;
drei samtidig sakte skruen mot
klokken til den møter motstand (ikke vri
den lenger enn nødvendig)
løsne sakte skruen
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
fjerne dekslet 2, slik at det glir opp på
sideskinnene, som er vist på figuren.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket.
Når sikringen er blitt bytt, gå frem som
forklart nedenfor:
sett tilbake lokk 2 i boksens
sideskinner;
la den gli helt fra topp til bunn
Ved hjelp av skrutrekkeren som følger
med, trykk ordentlig på skruen 1.
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen)
løsne sakte skruen
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.
DASHBOARDENS
STYREENHET
Enheten fig. 129 er plassert i samsvar
med venstre side ved rattstammen. For
å komme til sikringene, fjern det festede
lokket indikert i fig. 128, ved å dra det
mot deg.
126P08036J003
12708036J0006EM
12806106J0005EM
132
I NØDSSITUASJONER
Page 135 of 244

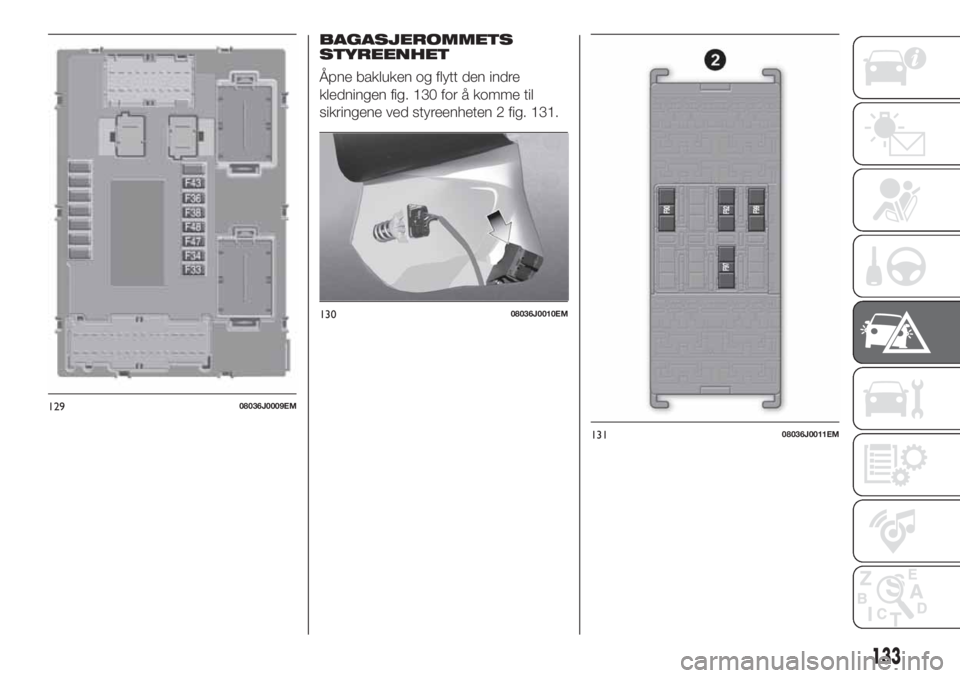

BAGASJEROMMETS
STYREENHET
Åpne bakluken og flytt den indre
kledningen fig. 130 for å komme til
sikringene ved styreenheten 2 fig. 131.
12908036J0009EM
13008036J0010EM
13108036J0011EM
133
Page 136 of 244

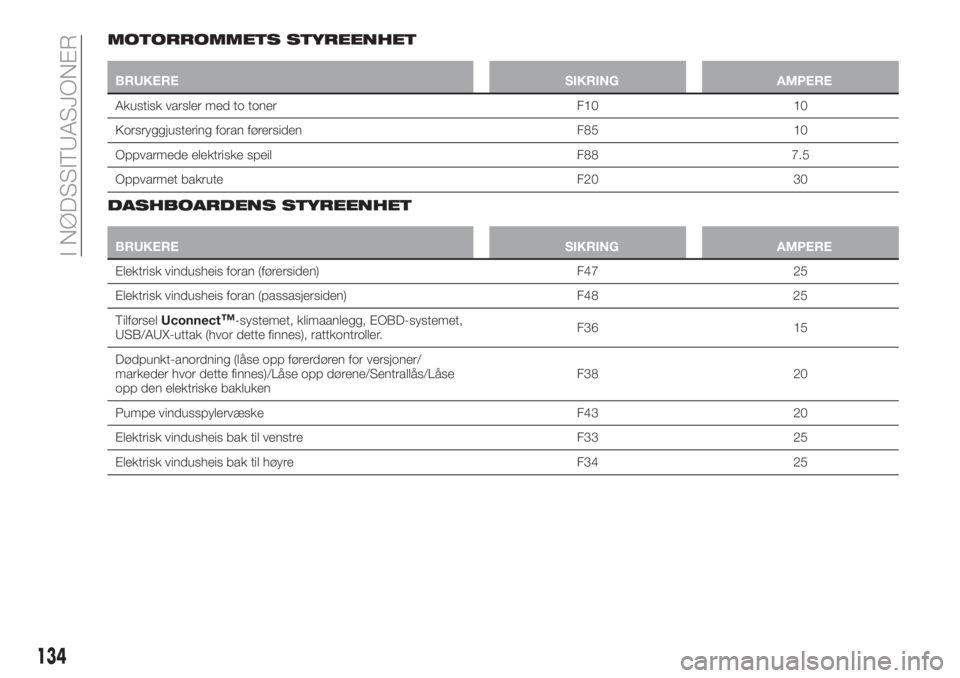

MOTORROMMETS STYREENHET
BRUKERE SIKRING AMPERE
Akustisk varsler med to toner F10 10
Korsryggjustering foran førersiden F85 10
Oppvarmede elektriske speil F88 7.5
Oppvarmet bakrute F20 30
DASHBOARDENS STYREENHET
BRUKERE SIKRING AMPERE
Elektrisk vindusheis foran (førersiden) F47 25
Elektrisk vindusheis foran (passasjersiden) F48 25
TilførselUconnect
™-systemet, klimaanlegg, EOBD-systemet,
USB/AUX-uttak (hvor dette finnes), rattkontroller.F36 15
Dødpunkt-anordning (låse opp førerdøren for versjoner/
markeder hvor dette finnes)/Låse opp dørene/Sentrallås/Låse
opp den elektriske baklukenF38 20
Pumpe vindusspylervæske F43 20
Elektrisk vindusheis bak til venstre F33 25
Elektrisk vindusheis bak til høyre F34 25
134
I NØDSSITUASJONER
Page 137 of 244

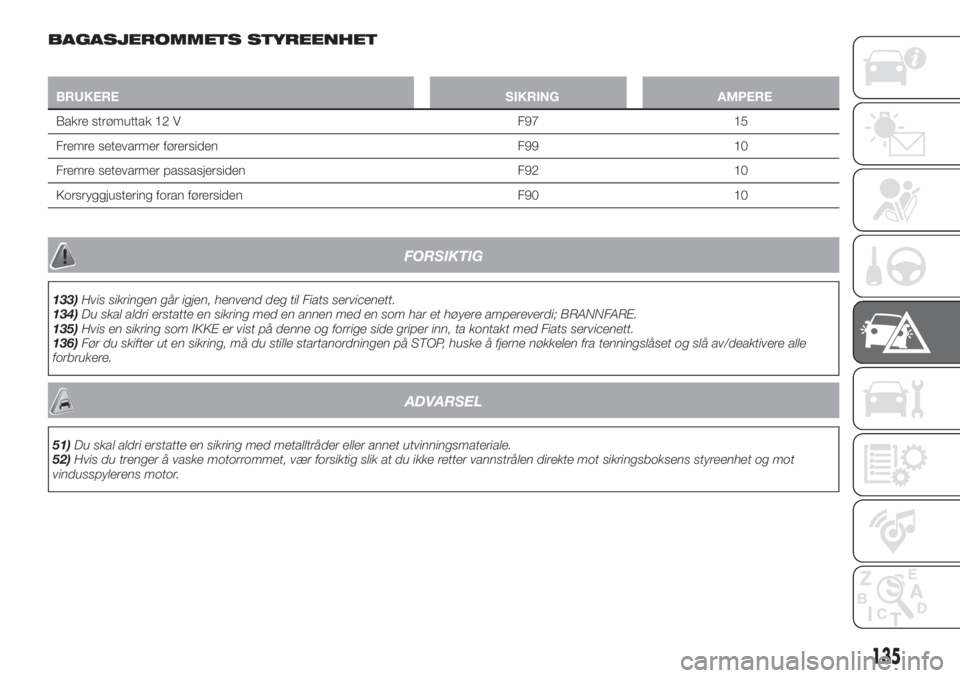

BAGASJEROMMETS STYREENHET
BRUKERE SIKRING AMPERE
Bakre strømuttak 12 V F97 15
Fremre setevarmer førersiden F99 10
Fremre setevarmer passasjersiden F92 10
Korsryggjustering foran førersiden F90 10
FORSIKTIG
133)Hvis sikringen går igjen, henvend deg til Fiats servicenett.
134)Du skal aldri erstatte en sikring med en annen med en som har et høyere ampereverdi; BRANNFARE.
135)Hvis en sikring som IKKE er vist på denne og forrige side griper inn, ta kontakt med Fiats servicenett.
136)Før du skifter ut en sikring, må du stille startanordningen på STOP, huske å fjerne nøkkelen fra tenningslåset og slå av/deaktivere alle
forbrukere.
ADVARSEL
51)Du skal aldri erstatte en sikring med metalltråder eller annet utvinningsmateriale.
52)Hvis du trenger å vaske motorrommet, vær forsiktig slik at du ikke retter vannstrålen direkte mot sikringsboksens styreenhet og mot
vindusspylerens motor.
135
Page 138 of 244

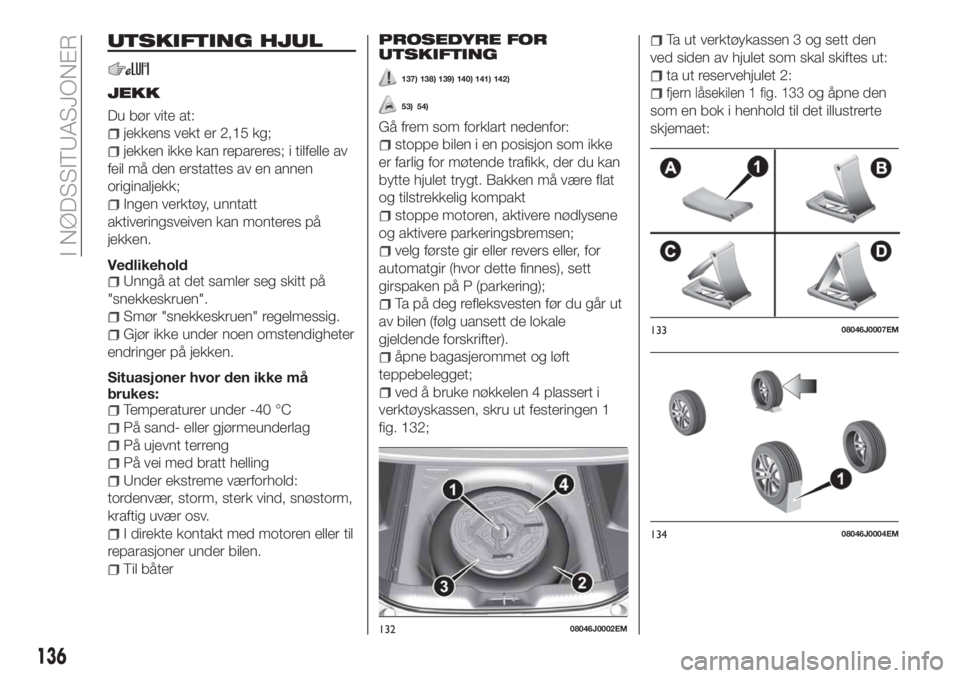

UTSKIFTING HJUL
JEKK
Du bør vite at:
jekkens vekt er 2,15 kg;
jekken ikke kan repareres; i tilfelle av
feil må den erstattes av en annen
originaljekk;
Ingen verktøy, unntatt
aktiveringsveiven kan monteres på
jekken.
Vedlikehold
Unngå at det samler seg skitt på
"snekkeskruen".
Smør "snekkeskruen" regelmessig.
Gjør ikke under noen omstendigheter
endringer på jekken.
Situasjoner hvor den ikke må
brukes:
Temperaturer under -40 °C
På sand- eller gjørmeunderlag
På ujevnt terreng
På vei med bratt helling
Under ekstreme værforhold:
tordenvær, storm, sterk vind, snøstorm,
kraftig uvær osv.
I direkte kontakt med motoren eller til
reparasjoner under bilen.
Til båter
PROSEDYRE FOR
UTSKIFTING
137) 138) 139) 140) 141) 142)
53) 54)
Gå frem som forklart nedenfor:
stoppe bilen i en posisjon som ikke
er farlig for møtende trafikk, der du kan
bytte hjulet trygt. Bakken må være flat
og tilstrekkelig kompakt
stoppe motoren, aktivere nødlysene
og aktivere parkeringsbremsen;
velg første gir eller revers eller, for
automatgir (hvor dette finnes), sett
girspaken på P (parkering);
Ta på deg refleksvesten før du går ut
av bilen (følg uansett de lokale
gjeldende forskrifter).
åpne bagasjerommet og løft
teppebelegget;
ved å bruke nøkkelen 4 plassert i
verktøyskassen, skru ut festeringen 1
fig. 132;
Ta ut verktøykassen 3 og sett den
ved siden av hjulet som skal skiftes ut:
ta ut reservehjulet 2:
fjern låsekilen 1 fig. 133og åpne den
som en bok i henhold til det illustrerte
skjemaet:
13208046J0002EM
13308046J0007EM
13408046J0004EM
136
I NØDSSITUASJONER
Page 139 of 244

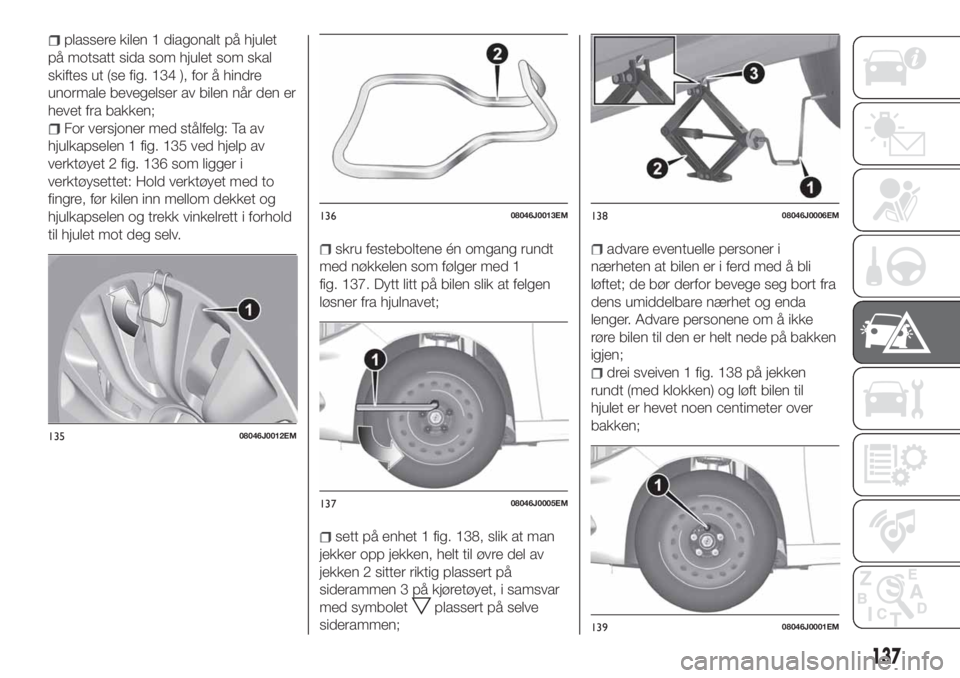

plassere kilen 1 diagonalt på hjulet
på motsatt sida som hjulet som skal
skiftes ut (se fig. 134 ), for å hindre
unormale bevegelser av bilen når den er
hevet fra bakken;
For versjoner med stålfelg: Ta av
hjulkapselen 1 fig. 135 ved hjelp av
verktøyet 2 fig. 136 som ligger i
verktøysettet: Hold verktøyet med to
fingre, før kilen inn mellom dekket og
hjulkapselen og trekk vinkelrett i forhold
til hjulet mot deg selv.
skru festeboltene én omgang rundt
med nøkkelen som følger med 1
fig. 137. Dytt litt på bilen slik at felgen
løsner fra hjulnavet;
sett på enhet 1 fig. 138, slik at man
jekker opp jekken, helt til øvre del av
jekken 2 sitter riktig plassert på
siderammen 3 på kjøretøyet, i samsvar
med symbolet
plassert på selve
siderammen;
advare eventuelle personer i
nærheten at bilen er i ferd med å bli
løftet; de bør derfor bevege seg bort fra
dens umiddelbare nærhet og enda
lenger. Advare personene om å ikke
røre bilen til den er helt nede på bakken
igjen;
drei sveiven 1 fig. 138 på jekken
rundt (med klokken) og løft bilen til
hjulet er hevet noen centimeter over
bakken;
13508046J0012EM
13608046J0013EM
13708046J0005EM
13808046J0006EM
13908046J0001EM
137
Page 140 of 244

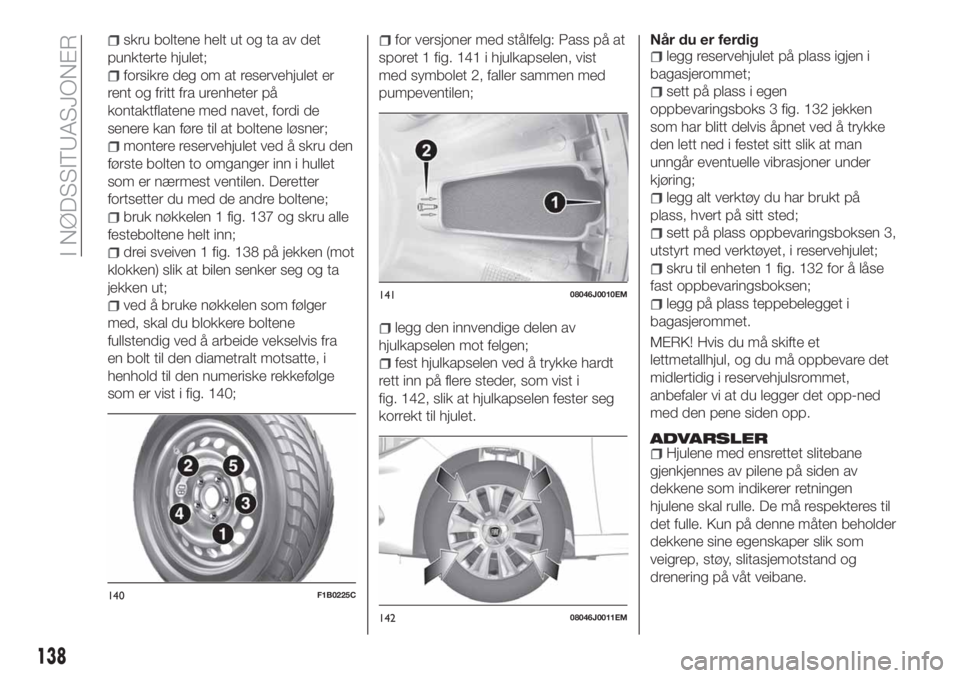

skru boltene helt ut og ta av det
punkterte hjulet;
forsikre deg om at reservehjulet er
rent og fritt fra urenheter på
kontaktflatene med navet, fordi de
senere kan føre til at boltene løsner;
montere reservehjulet ved å skru den
første bolten to omganger inn i hullet
som er nærmest ventilen. Deretter
fortsetter du med de andre boltene;
bruk nøkkelen 1 fig. 137 og skru alle
festeboltene helt inn;
drei sveiven 1 fig. 138 på jekken (mot
klokken) slik at bilen senker seg og ta
jekken ut;
ved å bruke nøkkelen som følger
med, skal du blokkere boltene
fullstendig ved å arbeide vekselvis fra
en bolt til den diametralt motsatte, i
henhold til den numeriske rekkefølge
som er vist i fig. 140;
for versjoner med stålfelg: Pass på at
sporet 1 fig. 141 i hjulkapselen, vist
med symbolet 2, faller sammen med
pumpeventilen;
legg den innvendige delen av
hjulkapselen mot felgen;
fest hjulkapselen ved å trykke hardt
rett inn på flere steder, som vist i
fig. 142, slik at hjulkapselen fester seg
korrekt til hjulet.Når du er ferdig
legg reservehjulet på plass igjen i
bagasjerommet;
sett på plass i egen
oppbevaringsboks 3 fig. 132 jekken
som har blitt delvis åpnet ved å trykke
den lett ned i festet sitt slik at man
unngår eventuelle vibrasjoner under
kjøring;
legg alt verktøy du har brukt på
plass, hvert på sitt sted;
sett på plass oppbevaringsboksen 3,
utstyrt med verktøyet, i reservehjulet;
skru til enheten 1 fig. 132 for å låse
fast oppbevaringsboksen;
legg på plass teppebelegget i
bagasjerommet.
MERK! Hvis du må skifte et
lettmetallhjul, og du må oppbevare det
midlertidig i reservehjulsrommet,
anbefaler vi at du legger det opp-ned
med den pene siden opp.
ADVARSLERHjulene med ensrettet slitebane
gjenkjennes av pilene på siden av
dekkene som indikerer retningen
hjulene skal rulle. De må respekteres til
det fulle. Kun på denne måten beholder
dekkene sine egenskaper slik som
veigrep, støy, slitasjemotstand og
drenering på våt veibane.
140F1B0225C
14108046J0010EM
14208046J0011EM
138
I NØDSSITUASJONER
