FIAT TIPO 4DOORS 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

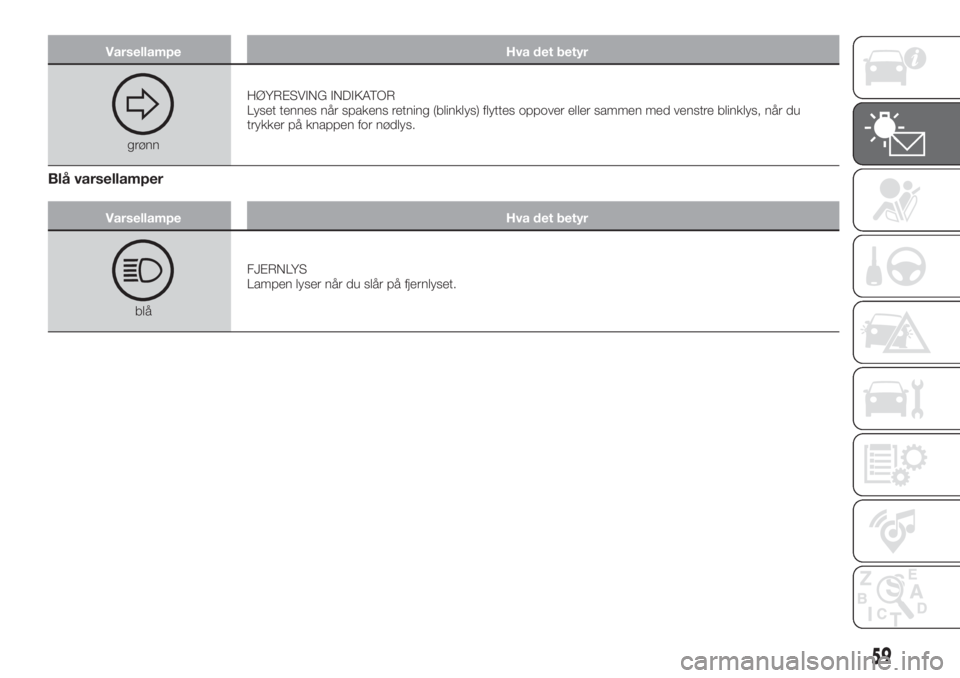

Varsellampe Hva det betyr
grønnHØYRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes oppover eller sammen med venstre blinklys, når du
trykker på knappen for nødlys.
Blå varsellamper
Varsellampe Hva det betyr
blåFJERNLYS
Lampen lyser når du slår på fjernlyset.
59

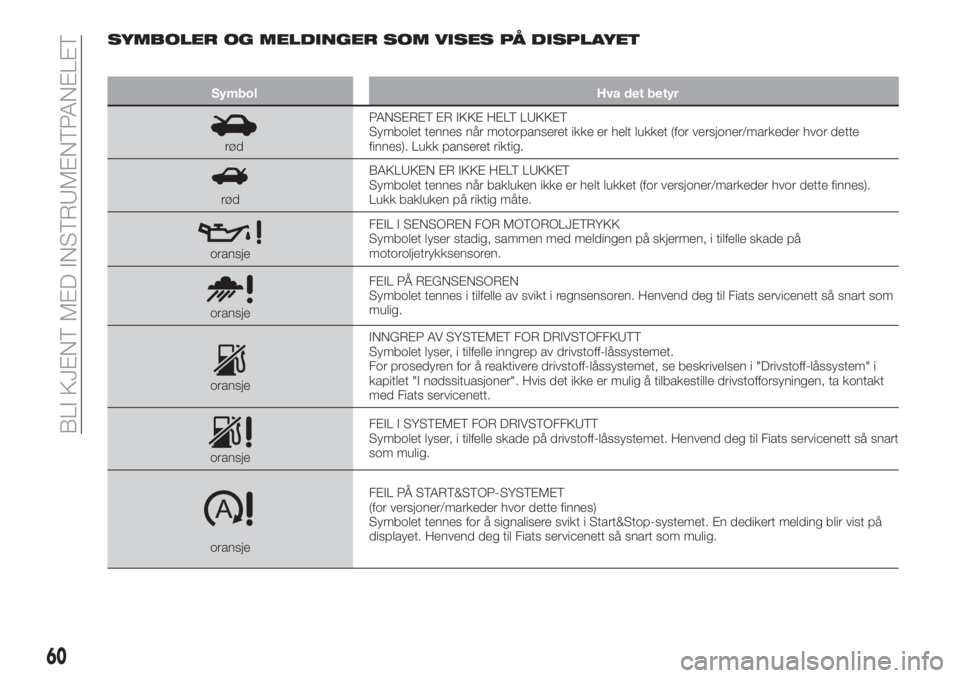

SYMBOLER OG MELDINGER SOM VISES PÅ DISPLAYET
Symbol Hva det betyr
rødPANSERET ER IKKE HELT LUKKET
Symbolet tennes når motorpanseret ikke er helt lukket (for versjoner/markeder hvor dette
finnes). Lukk panseret riktig.
rødBAKLUKEN ER IKKE HELT LUKKET
Symbolet tennes når bakluken ikke er helt lukket (for versjoner/markeder hvor dette finnes).
Lukk bakluken på riktig måte.
oransjeFEIL I SENSOREN FOR MOTOROLJETRYKK
Symbolet lyser stadig, sammen med meldingen på skjermen, i tilfelle skade på
motoroljetrykksensoren.
oransjeFEIL PÅ REGNSENSOREN
Symbolet tennes i tilfelle av svikt i regnsensoren. Henvend deg til Fiats servicenett så snart som
mulig.
oransjeINNGREP AV SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle inngrep av drivstoff-låssystemet.
For prosedyren for å reaktivere drivstoff-låssystemet, se beskrivelsen i "Drivstoff-låssystem" i
kapitlet "I nødssituasjoner". Hvis det ikke er mulig å tilbakestille drivstofforsyningen, ta kontakt
med Fiats servicenett.
oransjeFEIL I SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle skade på drivstoff-låssystemet. Henvend deg til Fiats servicenett så snart
som mulig.
oransjeFEIL PÅ START&STOP-SYSTEMET
(for versjoner/markeder hvor dette finnes)
Symbolet tennes for å signalisere svikt i Start&Stop-systemet. En dedikert melding blir vist på
displayet. Henvend deg til Fiats servicenett så snart som mulig.
60

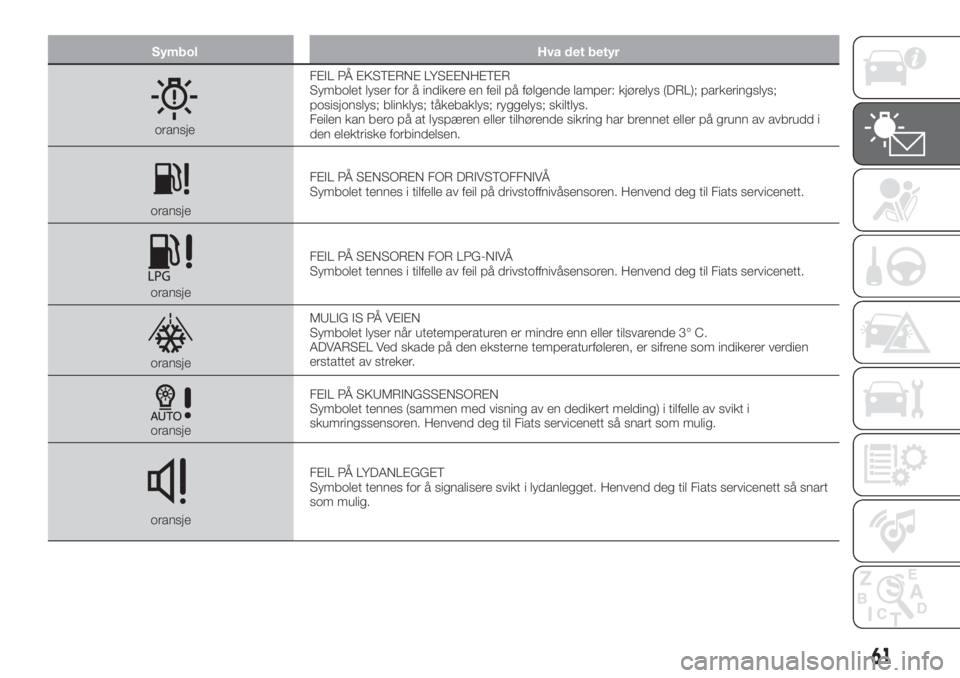

BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr
oransjeFEIL PÅ EKSTERNE LYSEENHETER
Symbolet lyser for å indikere en feil på følgende lamper: kjørelys (DRL); parkeringslys;
posisjonslys; blinklys; tåkebaklys; ryggelys; skiltlys.
Feilen kan bero på at lyspæren eller tilhørende sikring har brennet eller på grunn av avbrudd i
den elektriske forbindelsen.
oransjeFEIL PÅ SENSOREN FOR DRIVSTOFFNIVÅ
Symbolet tennes i tilfelle av feil på drivstoffnivåsensoren. Henvend deg til Fiats servicenett.
oransjeFEIL PÅ SENSOREN FOR LPG-NIVÅ
Symbolet tennes i tilfelle av feil på drivstoffnivåsensoren. Henvend deg til Fiats servicenett.
oransjeMULIG IS PÅ VEIEN
Symbolet lyser når utetemperaturen er mindre enn eller tilsvarende 3° C.
ADVARSEL Ved skade på den eksterne temperaturføleren, er sifrene som indikerer verdien
erstattet av streker.
oransjeFEIL PÅ SKUMRINGSSENSOREN
Symbolet tennes (sammen med visning av en dedikert melding) i tilfelle av svikt i
skumringssensoren. Henvend deg til Fiats servicenett så snart som mulig.
oransjeFEIL PÅ LYDANLEGGET
Symbolet tennes for å signalisere svikt i lydanlegget. Henvend deg til Fiats servicenett så snart
som mulig.
61

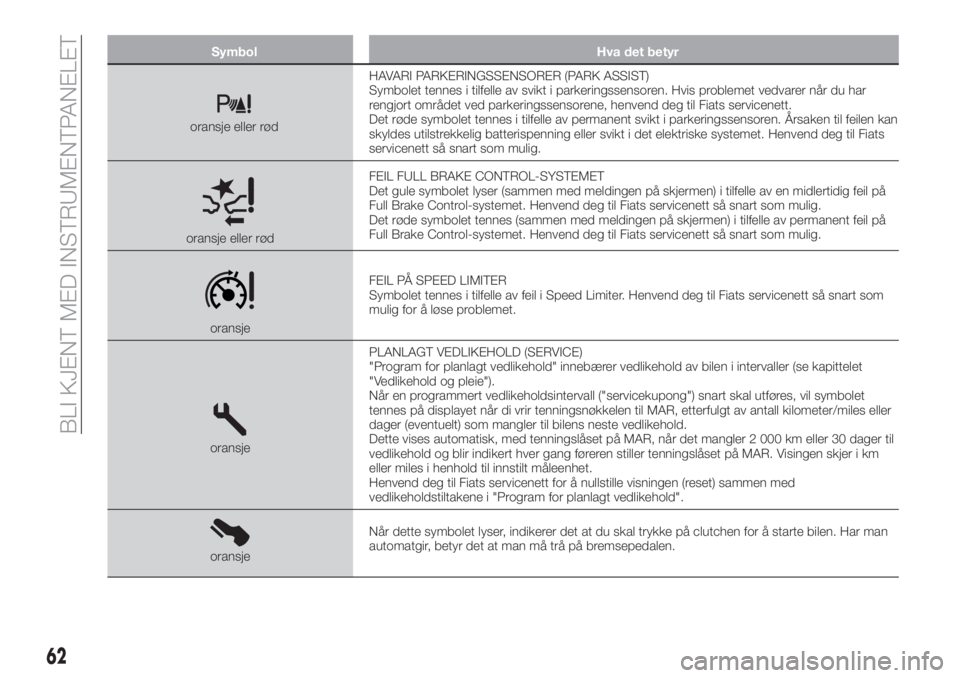

Symbol Hva det betyr
oransje eller rødHAVARI PARKERINGSSENSORER (PARK ASSIST)
Symbolet tennes i tilfelle av svikt i parkeringssensoren. Hvis problemet vedvarer når du har
rengjort området ved parkeringssensorene, henvend deg til Fiats servicenett.
Det røde symbolet tennes i tilfelle av permanent svikt i parkeringssensoren. Årsaken til feilen kan
skyldes utilstrekkelig batterispenning eller svikt i det elektriske systemet. Henvend deg til Fiats
servicenett så snart som mulig.
oransje eller rødFEIL FULL BRAKE CONTROL-SYSTEMET
Det gule symbolet lyser (sammen med meldingen på skjermen) i tilfelle av en midlertidig feil på
Full Brake Control-systemet. Henvend deg til Fiats servicenett så snart som mulig.
Det røde symbolet tennes (sammen med meldingen på skjermen) i tilfelle av permanent feil på
Full Brake Control-systemet. Henvend deg til Fiats servicenett så snart som mulig.
oransjeFEIL PÅ SPEED LIMITER
Symbolet tennes i tilfelle av feil i Speed Limiter. Henvend deg til Fiats servicenett så snart som
mulig for å løse problemet.
oransjePLANLAGT VEDLIKEHOLD (SERVICE)
"Program for planlagt vedlikehold" innebærer vedlikehold av bilen i intervaller (se kapittelet
"Vedlikehold og pleie").
Når en programmert vedlikeholdsintervall ("servicekupong") snart skal utføres, vil symbolet
tennes på displayet når di vrir tenningsnøkkelen til MAR, etterfulgt av antall kilometer/miles eller
dager (eventuelt) som mangler til bilens neste vedlikehold.
Dette vises automatisk, med tenningslåset på MAR, når det mangler 2 000 km eller 30 dager til
vedlikehold og blir indikert hver gang føreren stiller tenningslåset på MAR. Visingen skjer i km
eller miles i henhold til innstilt måleenhet.
Henvend deg til Fiats servicenett for å nullstille visningen (reset) sammen med
vedlikeholdstiltakene i "Program for planlagt vedlikehold".
oransjeNår dette symbolet lyser, indikerer det at du skal trykke på clutchen for å starte bilen. Har man
automatgir, betyr det at man må trå på bremsepedalen.
62
BLI KJENT MED INSTRUMENTPANELET

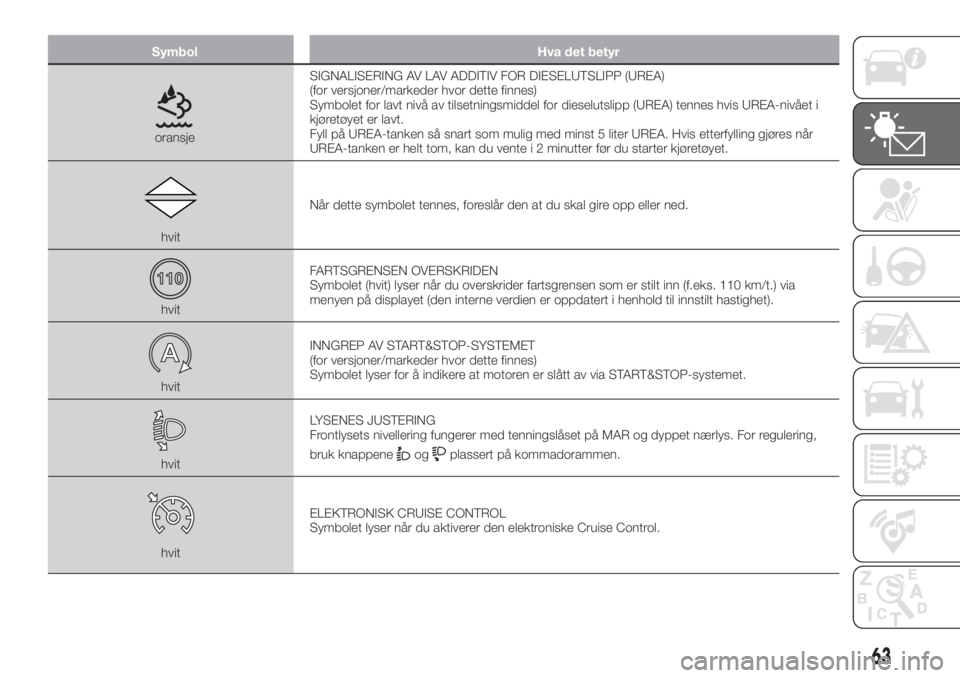

Symbol Hva det betyr
oransjeSIGNALISERING AV LAV ADDITIV FOR DIESELUTSLIPP (UREA)
(for versjoner/markeder hvor dette finnes)
Symbolet for lavt nivå av tilsetningsmiddel for dieselutslipp (UREA) tennes hvis UREA-nivået i
kjøretøyet er lavt.
Fyll på UREA-tanken så snart som mulig med minst 5 liter UREA. Hvis etterfylling gjøres når
UREA-tanken er helt tom, kan du vente i 2 minutter før du starter kjøretøyet.
hvitNår dette symbolet tennes, foreslår den at du skal gire opp eller ned.
hvitFARTSGRENSEN OVERSKRIDEN
Symbolet (hvit) lyser når du overskrider fartsgrensen som er stilt inn (f.eks. 110 km/t.) via
menyen på displayet (den interne verdien er oppdatert i henhold til innstilt hastighet).
hvitINNGREP AV START&STOP-SYSTEMET
(for versjoner/markeder hvor dette finnes)
Symbolet lyser for å indikere at motoren er slått av via START&STOP-systemet.
hvitLYSENES JUSTERING
Frontlysets nivellering fungerer med tenningslåset på MAR og dyppet nærlys. For regulering,
bruk knappeneogplassert på kommadorammen.
hvitELEKTRONISK CRUISE CONTROL
Symbolet lyser når du aktiverer den elektroniske Cruise Control.
63

Meldinger på skjermen
Hva det betyr
SIGNALISERING AV LAVT TILSETNINGSSTOFFNIVÅ FOR DIESELUTSLIPP (UREA)
(for versjoner/markeder hvor dette finnes)
Når UREA-nivået er lavt, vises en tekstmelding og symbolet
på instrumentpanelets display
som varsler deg om at du må fylle UREA.
Symbolet
vil fortsette å lyse til du har helt på minst 5 liter UREA.
Hvis du ikke etterfyller, vil displayet på instrumentpanelet vise en egen melding hver gang man
når et nytt nivå, inntil det ikke er mulig å starte motoren igjen.
Når du har en rekkevidde på ca. 200 km, vises en kontinuerlig melding på displayet samtidig
som du vil høre et lydsignal.
Når rekkevidden er 0 km, vises en egen melding på displayet (i modeller og markeder hvor
dette er tilgjengelig). Etter å ha slått av motoren, er det ikke mulig å starte kjøretøyet igjen.
Så snart du har fylt på minst 5 liter UREA i tanken, vil du kunne starte motoren igjen. Fyll
UREA-tanken så fort som mulig. Hvis du fyller når rekkevidden er 0 km, må du vente 2 minutter
etter påfylling før du starter motoren.
26)
ADVARSEL
26)Når ureatanken er tom og kjøretøyet stopper, er det ikke lenger mulig å starte det før ureatanken blir fylt opp med minst 5 liter UREA.
64
BLI KJENT MED INSTRUMENTPANELET

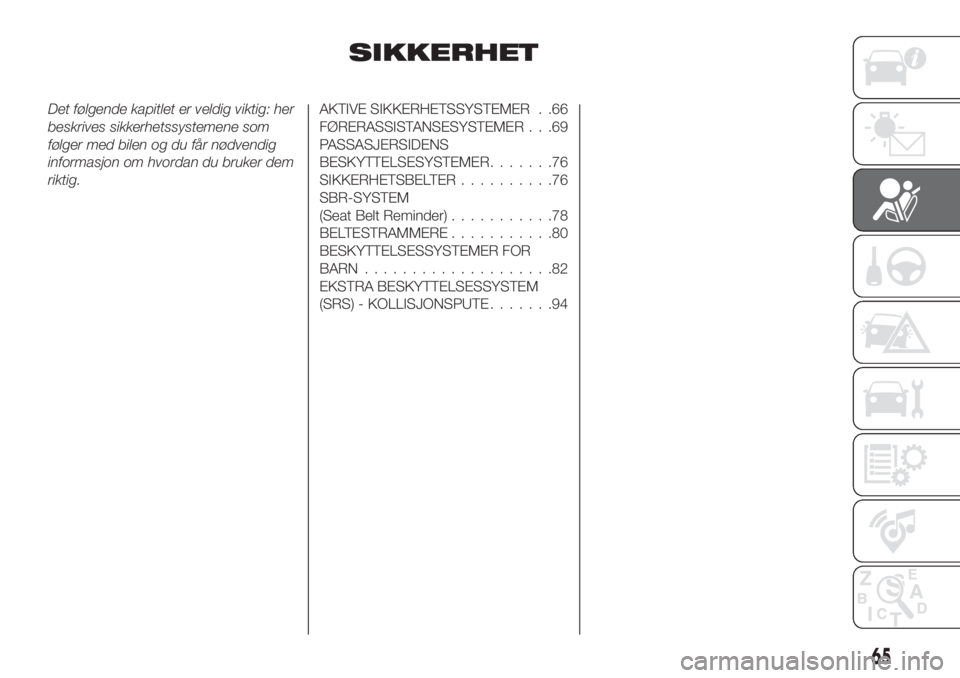

SIKKERHET
Det følgende kapitlet er veldig viktig: her
beskrives sikkerhetssystemene som
følger med bilen og du får nødvendig
informasjon om hvordan du bruker dem
riktig.AKTIVE SIKKERHETSSYSTEMER . .66
FØRERASSISTANSESYSTEMER . . .69
PASSASJERSIDENS
BESKYTTELSESYSTEMER.......76
SIKKERHETSBELTER..........76
SBR-SYSTEM
(Seat Belt Reminder)...........78
BELTESTRAMMERE...........80
BESKYTTELSESSYSTEMER FOR
BARN....................82
EKSTRA BESKYTTELSESSYSTEM
(SRS) - KOLLISJONSPUTE.......94
65

AKTIVE
SIKKERHETS-
SYSTEMER
Følgende sikkerhetsinnretninger er
aktive i bilen:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
For drift av systemene, se beskrivelsen
nedenfor.
ABS-SYSTEM (Anti-lock
Braking System);
Det er system som er integrert i
bremseanlegget og som hindrer at ett
eller flere av hjulene blokkeres og
begynner å skli, uavhengig av
veibanens tilstand eller bremsekraften
som utøves. På denne måten sikrer
systemet at man alltid har kontroll over
bilen, selv når man panikkbremser og
optimerer stopprommet.
Systemet griper inn på bremsene når
hjulene er nær låsing, vanligvis under
nødbremsing eller når grepet er dårlig,
hvor blokkeringer kan være hyppigere.Systemet øker også styrbarheten og
stabiliteten hos kjøretøyet hvis
oppbremsingen utføres på en overflate
med ulike grepnivåer mellom hjulene på
høyre og venstre side eller i svinger.
Anlegget kompletterer EBD-systemet
(Electronic Braking Force Distribution),
som tillater å fordele oppbremsingen
mellom hjulene foran og bak.
Systemets intervensjon
ABS-systemets inngrep blir oppdaget
av en svak pulsering i bremsepedalen,
ledsaget av støy: dette er normal
oppførsel av systemet under
inngrepsfasen.
35) 36) 37) 38) 39) 40) 41)
DTC-SYSTEM (Drag
Torque Control)
Systemet gjør det mulig å blokkere
drivhjulene som kan oppstå i tilfelle, for
eksempel, hvis man plutselig slipper
opp gasspedalen eller en kraftig
oppgiring utført ved forhold med dårlig
veigrep. Under slike forhold vil motorens
bremseeffekt kunne føre til skrens ved
drivhjulene og påfølgende tap av
kjøretøyets stabilitet. I slike situasjoner
kobles DTC-systemet inn ved
dreiemomentet slik at kjøretøyet bevarer
stabiliteten og sikkerheten økes.
ESC-SYSTEM (Electronic
Stability Control)
ESC-systemet forbedrer
retningskontrollen og kjøretøyets
stabilitet under ulike kjøreforhold.
ESC-systemet korrigerer bilens
understyring, ved å fordele bremsingen
riktig på hjulene. Dessuten kan også
dreiemoment som leveres av motoren
kan bli redusert på en slik måte at det
opprettholdes kontroll av bilen.
ESC-systemet bruker sensorer montert
på bilen for å tolke banen som føreren
har til hensikt å følge og sammenligne
den med bilens faktiske kjøreretning.
Når ønsket bane og faktisk bane er
forskjellige, griper ESC-systemet inn for
å motvirke understyring eller overstyring
av bilen.
Overstyring: oppstår når bilen svinger
mer enn nødvendig i henhold til innstilt
rattvinkel.
Understyring: oppstår når bilen
svinger mer enn nødvendig i henhold til
innstilt rattvinkel.
Systemets intervensjon
Systemets inngrep er angitt med
blinkende av varsellampe
på
dashbordet: signalet for inngrepet
indikerer at bilen er i kritiske forhold når
det gjelder stabilitet og veigrep.
42) 43) 44) 45) 46)
66
SIKKERHET

TC-SYSTEM (Traction
Control)
Dette systemet griper inn automatisk i
tilfelle hvor bilen begynner å skli, i tilfelle
tapt veigrep på våt føre (vannplaning),
akselerasjon på glatt, isete eller
nedsnødd underlag, osv. Avhengig av
skligraden, aktiveres to forskjellige
kontroll-logikker:
dersom begge driftshjulbegynner å
skli, griper systemet inn ved å redusere
styrken overført fra motoren;
hvis skrensen gjelder kun det ene
drivhjulet, aktiverer du BLD-funksjonen
(Limited Brake Differential) for å bremse
hjulet som glir automatisk (simulerer
funksjonen for en automatisk
differensialsperre). Dette vil føre til en
økning av overføring av dreiemoment til
hjulet som ikke glir. Denne funksjonen
forblir aktiv selv om du velger modusen
"Systemer delvis inaktivert" og
"Systemer deaktivert" (se beskrivelse på
de neste sidene).
Systemets intervensjon
Systemets inngrep er angitt med
blinkende av varsellampe
på
dashbordet: signalet for inngrepet
indikerer at bilen er i kritiske forhold når
det gjelder stabilitet og veigrep.
47) 48) 49) 50) 51)
PBA-system (Panic
Brake Assist)
PBA-systemet er designet for å
optimalisere bilens bremseevne under
en nødbremsing.
Systemet gjenkjenner nødbremsing ved
å overvåke hastigheten og kraften brukt
for å trykke på bremsepedalen og
appliserer følgelig den optimale trykket
på bremsene. Dette kan bidra til å
redusere bremselengden:
PBA-systemet kan derfor komplettere
ABS-systemet.
Den maksimale assistansen fra
PBA-systemet oppnås svært raskt ved
å trykke på bremsepedalen. I tillegg, for
å oppnå systemets maksimale
funksjonalitet, er det nødvendig å trykke
kontinuerlig på bremsepedalen under
bremsing. Unngå å trykke intermittent
på den. Du skal ikke redusere trykket
på bremsepedalen til bremsing ikke
lenger er nødvendig.
PBA-systemet deaktiveres når
bremsepedalen slippes opp.
52) 53) 54)
HHC-SYSTEM (Hill Hold
Control)
Det er en integrert del av ESC-systemet
og muliggjør bakkestart ved å aktiveres
automatisk i følgende tilfeller:
i oppoverbakke: kjøretøyet står stille
på veien med en stigning på mer enn 5
%, motoren i gang, clutch- og
bremsepedalen trykket ned, og giret i fri
eller lagt inn men ikke i revers;
i nedoverbakke: kjøretøyet står stille
på veien med en helling på mer enn
5%, motoren i gang, clutch- og
bremsepedalen trykket ned og giret i
revers.
I startøyeblikket, beholder
ESC-systemet bremsetrykket på
hjulene helt til det oppnås nødvendig
dreiemoment for start av bevegelsen,
eller uansett i ca. 2 sek. slik at det
tillates at føreren kan ha tilstrekkelig
med tid for å forflytte høyre fot fra
bremsen til gasspedalen.
Etter 2 sekunder, uten å ha blitt gjort i
starten, slås systemet automatisk av
ved å slippe bremsekraften gradvis. I
løpet av denne utløsningen, kan du
høre et typisk bremsefrikoblingsstøy,
noe som indikerer den forestående
bilbevegelsen.
55) 56)
67

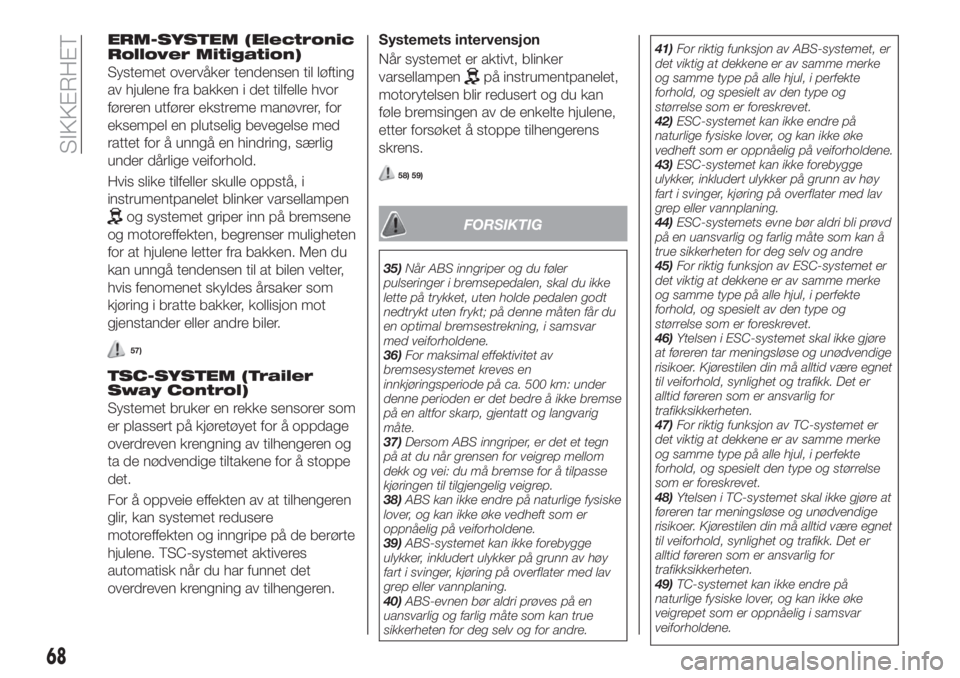

ERM-SYSTEM (Electronic
Rollover Mitigation)
Systemet overvåker tendensen til løfting
av hjulene fra bakken i det tilfelle hvor
føreren utfører ekstreme manøvrer, for
eksempel en plutselig bevegelse med
rattet for å unngå en hindring, særlig
under dårlige veiforhold.
Hvis slike tilfeller skulle oppstå, i
instrumentpanelet blinker varsellampen
og systemet griper inn på bremsene
og motoreffekten, begrenser muligheten
for at hjulene letter fra bakken. Men du
kan unngå tendensen til at bilen velter,
hvis fenomenet skyldes årsaker som
kjøring i bratte bakker, kollisjon mot
gjenstander eller andre biler.
57)
TSC-SYSTEM (Trailer
Sway Control)
Systemet bruker en rekke sensorer som
er plassert på kjøretøyet for å oppdage
overdreven krengning av tilhengeren og
ta de nødvendige tiltakene for å stoppe
det.
For å oppveie effekten av at tilhengeren
glir, kan systemet redusere
motoreffekten og inngripe på de berørte
hjulene. TSC-systemet aktiveres
automatisk når du har funnet det
overdreven krengning av tilhengeren.Systemets intervensjon
Når systemet er aktivt, blinker
varsellampen
på instrumentpanelet,
motorytelsen blir redusert og du kan
føle bremsingen av de enkelte hjulene,
etter forsøket å stoppe tilhengerens
skrens.
58) 59)
FORSIKTIG
35)Når ABS inngriper og du føler
pulseringer i bremsepedalen, skal du ikke
lette på trykket, uten holde pedalen godt
nedtrykt uten frykt; på denne måten får du
en optimal bremsestrekning, i samsvar
med veiforholdene.
36)For maksimal effektivitet av
bremsesystemet kreves en
innkjøringsperiode på ca. 500 km: under
denne perioden er det bedre å ikke bremse
på en altfor skarp, gjentatt og langvarig
måte.
37)Dersom ABS inngriper, er det et tegn
på at du når grensen for veigrep mellom
dekk og vei: du må bremse for å tilpasse
kjøringen til tilgjengelig veigrep.
38)ABS kan ikke endre på naturlige fysiske
lover, og kan ikke øke vedheft som er
oppnåelig på veiforholdene.
39)ABS-systemet kan ikke forebygge
ulykker, inkludert ulykker på grunn av høy
fart i svinger, kjøring på overflater med lav
grep eller vannplaning.
40)ABS-evnen bør aldri prøves på en
uansvarlig og farlig måte som kan true
sikkerheten for deg selv og for andre.41)For riktig funksjon av ABS-systemet, er
det viktig at dekkene er av samme merke
og samme type på alle hjul, i perfekte
forhold, og spesielt av den type og
størrelse som er foreskrevet.
42)ESC-systemet kan ikke endre på
naturlige fysiske lover, og kan ikke øke
vedheft som er oppnåelig på veiforholdene.
43)ESC-systemet kan ikke forebygge
ulykker, inkludert ulykker på grunn av høy
fart i svinger, kjøring på overflater med lav
grep eller vannplaning.
44)ESC-systemets evne bør aldri bli prøvd
på en uansvarlig og farlig måte som kan å
true sikkerheten for deg selv og andre
45)For riktig funksjon av ESC-systemet er
det viktig at dekkene er av samme merke
og samme type på alle hjul, i perfekte
forhold, og spesielt av den type og
størrelse som er foreskrevet.
46)Ytelsen i ESC-systemet skal ikke gjøre
at føreren tar meningsløse og unødvendige
risikoer. Kjørestilen din må alltid være egnet
til veiforhold, synlighet og trafikk. Det er
alltid føreren som er ansvarlig for
trafikksikkerheten.
47)For riktig funksjon av TC-systemet er
det viktig at dekkene er av samme merke
og samme type på alle hjul, i perfekte
forhold, og spesielt den type og størrelse
som er foreskrevet.
48)Ytelsen i TC-systemet skal ikke gjøre at
føreren tar meningsløse og unødvendige
risikoer. Kjørestilen din må alltid være egnet
til veiforhold, synlighet og trafikk. Det er
alltid føreren som er ansvarlig for
trafikksikkerheten.
49)TC-systemet kan ikke endre på
naturlige fysiske lover, og kan ikke øke
veigrepet som er oppnåelig i samsvar
veiforholdene.
68
SIKKERHET
