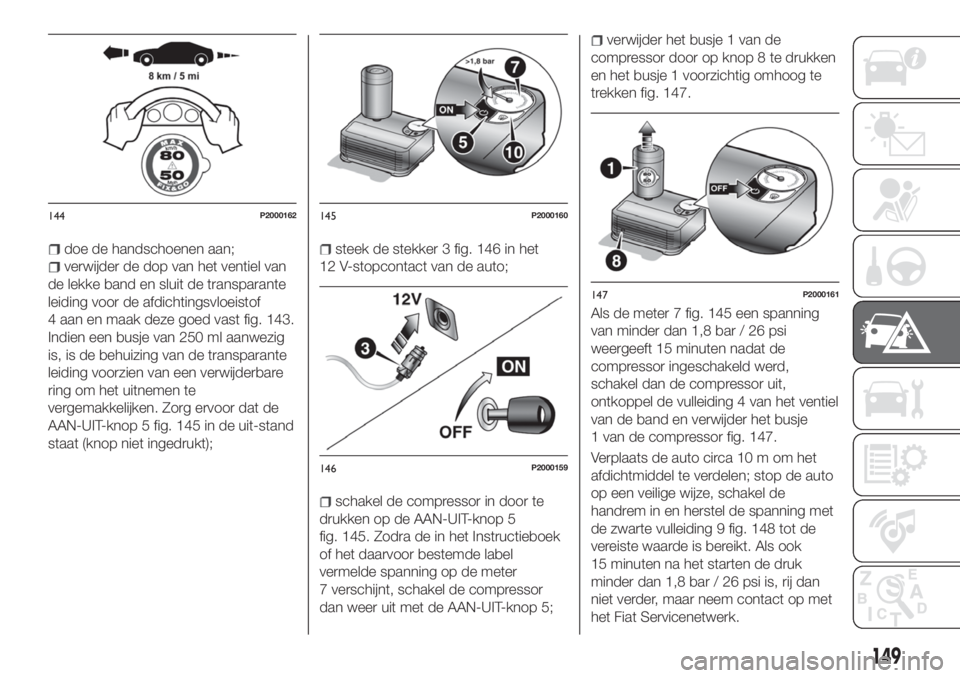

doe de handschoenen aan;
verwijder de dop van het ventiel van
de lekke band en sluit de transparante
leiding voor de afdichtingsvloeistof
4 aan en maak deze goed vast fig. 143.
Indien een busje van 250 ml aanwezig
is, is de behuizing van de transparante
leiding voorzien van een verwijderbare
ring om het uitnemen te
vergemakkelijken. Zorg ervoor dat de
AAN-UIT-knop 5 fig. 145 in de uit-stand
staat (knop niet ingedrukt);
steek de stekker 3 fig. 146 in het
12 V-stopcontact van de auto;
schakel de compressor in door te
drukken op de AAN-UIT-knop 5
fig. 145. Zodra de in het Instructieboek
of het daarvoor bestemde label
vermelde spanning op de meter
7 verschijnt, schakel de compressor
dan weer uit met de AAN-UIT-knop 5;
verwijder het busje 1 van de
compressor door op knop 8 te drukken
en het busje 1 voorzichtig omhoog te
trekken fig. 147.
Als de meter 7 fig. 145 een spanning
van minder dan 1,8 bar / 26 psi
weergeeft 15 minuten nadat de
compressor ingeschakeld werd,
schakel dan de compressor uit,
ontkoppel de vulleiding 4 van het ventiel
van de band en verwijder het busje
1 van de compressor fig. 147.
Verplaats de auto circa 10 m om het
afdichtmiddel te verdelen; stop de auto
op een veilige wijze, schakel de
handrem in en herstel de spanning met
de zwarte vulleiding 9 fig. 148 tot de
vereiste waarde is bereikt. Als ook
15 minuten na het starten de druk
minder dan 1,8 bar / 26 psi is, rij dan
niet verder, maar neem contact op met
het Fiat Servicenetwerk.
144P2000162145P2000160
146P2000159
147P2000161
149

Na ongeveer 8 km /5 mijl gereden te
hebben, het voertuig op een veilige en
geschikte plaats zetten, met de
handrem aangetrokken. Neem de
compressor en herstel de spanning met
de zwarte vulleiding 9 fig. 148.
Als de weergegeven druk hoger is dan
1,8 bar / 26 psi, herstel dan de druk en
rij voorzichtig zo snel mogelijk naar een
dealer van het Fiat Servicenetwerk.
Indien de druk echter lager is dan
1,8 bar / 26 psi, rij dan niet verder, maar
neem contact op met het Fiat
Servicenetwerk.
OPPOMPEN
Ga als volgt te werk:
stop de auto op een veilige manier,
zoals hierboven beschreven, en schakel
de handrem in;
neem de zwarte vulleiding 9
fig. 148 uit en schroef deze stevig op
het ventiel van de band. Volg de
aanwijzingen in fig. 146 en fig. 148.
Druk op de ontluchtingsknop 10
fig. 145 om eventuele overmatige
bandenspanning weg te nemen.
VERVANGING
FILTERELEMENT
Ga als volgt te werk:
gebruik alleen originele
Fix&Go-filterelementen die kunnen
worden aangeschaft bij het Fiat
Servicenetwerk.
om het busje 1 te verwijderen
fig. 143, druk op de knop 8 fig. 147 en
trek het omhoog.
BELANGRIJK
143)De informatie die vereist is door het
voorschrift dat van toepassing is, staat
vermeld op het etiket van de verpakking
van de Fix&Go kit. Lees het etiket op het
busje vóór gebruik, vermijd oneigenlijk
gebruik. De kit dient gebruikt te worden
door volwassenen en mag niet gebruikt
worden door kinderen.144)BELANGRIJK: Overschrijd de
snelheid van 80 km/h niet. Vermijd abrupt
accelereren of remmen. De Fix&Go-kit
voorziet in een tijdelijke reparatie, daarom
moet de band zo snel mogelijk onderzocht
en gerepareerd worden door een
specialist. Alvorens de kit te gebruiken,
controleren of de band niet buitensporig
beschadigd is en dat de velg in goede
conditie is, gebruik de kit anders niet en bel
pechverhelping. Verwijder vreemde
voorwerpen niet uit de band. Laat de
compressor niet langer dan 20 minuten
achter elkaar aan staan -
oververhittingsgevaar.
BELANGRIJK
55)Het afdichtmiddel werkt bij
buitentemperaturen tussen -40°C en
+55°C. Het afdichtmiddel heeft een
houdbaarheidsdatum. Banden met een
beschadiging van het bandoppervlak tot
een maximale diameter van 6 mm kunnen
hersteld worden. Toon het busje en het
etiket aan het personeel dat de band zal
behandelen die hersteld werd met de
bandenreparatiekit.
148P2000163
150
NOODGEVALLEN

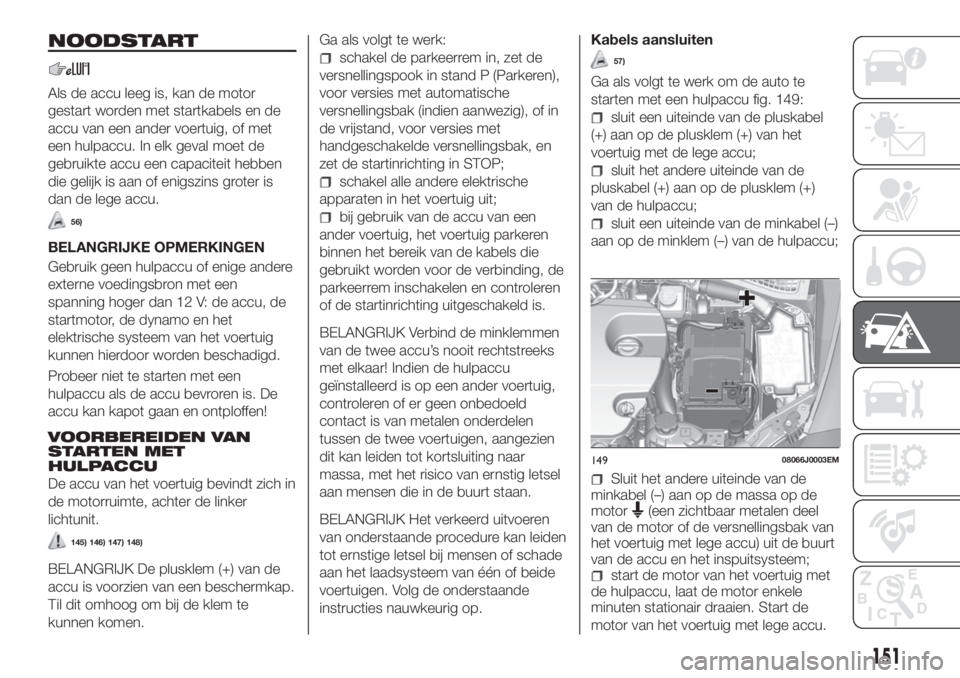

NOODSTART
Als de accu leeg is, kan de motor
gestart worden met startkabels en de
accu van een ander voertuig, of met
een hulpaccu. In elk geval moet de
gebruikte accu een capaciteit hebben
die gelijk is aan of enigszins groter is
dan de lege accu.
56)
BELANGRIJKE OPMERKINGEN
Gebruik geen hulpaccu of enige andere
externe voedingsbron met een
spanning hoger dan 12 V: de accu, de
startmotor, de dynamo en het
elektrische systeem van het voertuig
kunnen hierdoor worden beschadigd.
Probeer niet te starten met een
hulpaccu als de accu bevroren is. De
accu kan kapot gaan en ontploffen!
VOORBEREIDEN VAN
STARTEN MET
HULPACCU
De accu van het voertuig bevindt zich in
de motorruimte, achter de linker
lichtunit.
145) 146) 147) 148)
BELANGRIJK De plusklem (+) van de
accu is voorzien van een beschermkap.
Til dit omhoog om bij de klem te
kunnen komen.
Ga als volgt te werk:
schakel de parkeerrem in, zet de
versnellingspook in stand P (Parkeren),
voor versies met automatische
versnellingsbak (indien aanwezig), of in
de vrijstand, voor versies met
handgeschakelde versnellingsbak, en
zet de startinrichting in STOP;
schakel alle andere elektrische
apparaten in het voertuig uit;
bij gebruik van de accu van een
ander voertuig, het voertuig parkeren
binnen het bereik van de kabels die
gebruikt worden voor de verbinding, de
parkeerrem inschakelen en controleren
of de startinrichting uitgeschakeld is.
BELANGRIJK Verbind de minklemmen
van de twee accu’s nooit rechtstreeks
met elkaar! Indien de hulpaccu
geïnstalleerd is op een ander voertuig,
controleren of er geen onbedoeld
contact is van metalen onderdelen
tussen de twee voertuigen, aangezien
dit kan leiden tot kortsluiting naar
massa, met het risico van ernstig letsel
aan mensen die in de buurt staan.
BELANGRIJK Het verkeerd uitvoeren
van onderstaande procedure kan leiden
tot ernstige letsel bij mensen of schade
aan het laadsysteem van één of beide
voertuigen. Volg de onderstaande
instructies nauwkeurig op.
Kabels aansluiten
57)
Ga als volgt te werk om de auto te
starten met een hulpaccu fig. 149:
sluit een uiteinde van de pluskabel
(+) aan op de plusklem (+) van het
voertuig met de lege accu;
sluit het andere uiteinde van de
pluskabel (+) aan op de plusklem (+)
van de hulpaccu;
sluit een uiteinde van de minkabel (–)
aan op de minklem (–) van de hulpaccu;
Sluit het andere uiteinde van de
minkabel (–) aan op de massa op de
motor
(een zichtbaar metalen deel
van de motor of de versnellingsbak van
het voertuig met lege accu) uit de buurt
van de accu en het inspuitsysteem;
start de motor van het voertuig met
de hulpaccu, laat de motor enkele
minuten stationair draaien. Start de
motor van het voertuig met lege accu.
14908066J0003EM
151

Kabels loskoppelen
Maak, als de motor gestart is, de
kabels in de omgekeerde volgorde los.
Als de motor na enkele pogingen niet
start, blijf dan niet proberen maar neem
contact op met het Fiat Servicenetwerk.
Als het vaak nodig is om een
noodstart uit te voeren, laat de accu
en het laadsysteem van het voertuig
dan controleren door het Fiat
Servicenetwerk.
BELANGRIJK
145)Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand STOP staat. Volg
de aanwijzingen op die op het plaatje
onder de motorkap staan. Wij adviseren
om de contactsleutel te verwijderen als er
zich nog inzittenden in het voertuig
bevinden. Alle inzittenden moeten uit het
voertuig stappen nadat de contactsleutel is
uitgenomen of naar de STOP-stand is
gedraaid. Controleer bij het tanken of de
motor is afgezet (en of de contactsleutel in
de stand STOP staat).
146)Kom niet te dicht bij de koelventilator
van de radiateur: de elektrische ventilator
kan inschakelen; gevaar voor
verwondingen. Sjaals, dassen of andere
loszittende kleding kunnen door de
bewegende onderdelen worden
meegetrokken.147)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.
148)De batterijen bevatten een zuur dat de
huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst
brandbaar en explosief is. Houd ze daarom
uit de buurt van vlammen of apparaten die
vonken kunnen afgeven.
BELANGRIJK
56)Gebruik nooit een accusnellader om de
motor te starten, aangezien deze de
elektronische systemen kan beschadigen,
met name de regeleenheden van de
ontsteking en de brandstoftoevoer.
57)Verbind de startkabel niet met de
minpool (–) van de lege accu. De
afgegeven vonk kan explosie van de accu
tot gevolg hebben en ernstige schade
veroorzaken. Gebruik alleen het specifieke
massapunt; gebruik geen andere
blootgestelde metalen onderdelen.
AFSLUITER VAN DE
BRANDSTOFTOEVOER
BESCHRIJVING
Diesel- en benzineversies
Deze grijpt bij een botsing in en
veroorzaakt het volgende:
onderbreking van de
brandstoftoevoer met uitschakeling van
de motor als gevolg;
automatische ontgrendeling van de
portieren;
inschakeling van de
interieurverlichting;
uitschakeling van de ventilatie van
de klimaatregeling;
inschakeling van de
alarmknipperlichten (om de lichten uit te
schakelen op de knop op het
dashboard drukken).
Wanneer het systeem wordt
ingeschakeld, verschijnt er bij sommige
versies een bericht op het display. Op
dezelfde manier wordt de bestuurder
met een speciaal bericht op het display
gewaarschuwd als het systeem niet
correct werkt.
152
NOODGEVALLEN

BELANGRIJK Controleer het voertuig
zorgvuldig op brandstoflekkage,
bijvoorbeeld in de motorruimte, onder
het voertuig of in de buurt van de tank.
Draai na een botsing de contactsleutel
naar STOP om te voorkomen dat de
accu leegloopt.
LPG-versies
(indien aanwezig)
Naast het bovenstaande sluit het
brandstofafsluitsysteem bij LPG-versies
onmiddellijk de benzinetoevoer en de
LPG-veiligheidsmagneetklep en stopt
de inspuiting en dus slaat de motor af.
153

RESET AFSLUITER VAN DE BRANDSTOFTOEVOER
Om de correcte werking van het voertuig te herstellen, de volgende procedure uitvoeren (deze procedure moet binnen 1 minuut
gestart en voltooid worden):
149)
Uit te voeren handelingen
Met richtingaanwijzer in neutrale stand de startinrichting op STOP zetten
Zet de startinrichting naar MAR
Schakel de rechter richtingaanwijzer in
Schakel de linker richtingaanwijzer in
Schakel de rechter richtingaanwijzer in
Schakel de linker richtingaanwijzer in
Schakel de linker richtingaanwijzer uit
Zet de startinrichting op STOP
Zet de startinrichting naar MAR
BELANGRIJK
149)Als na een botsing een brandstoflucht wordt geroken of brandstoflekkage wordt geconstateerd, dan mag het systeem niet opnieuw
ingeschakeld worden om brand te voorkomen.
154
NOODGEVALLEN

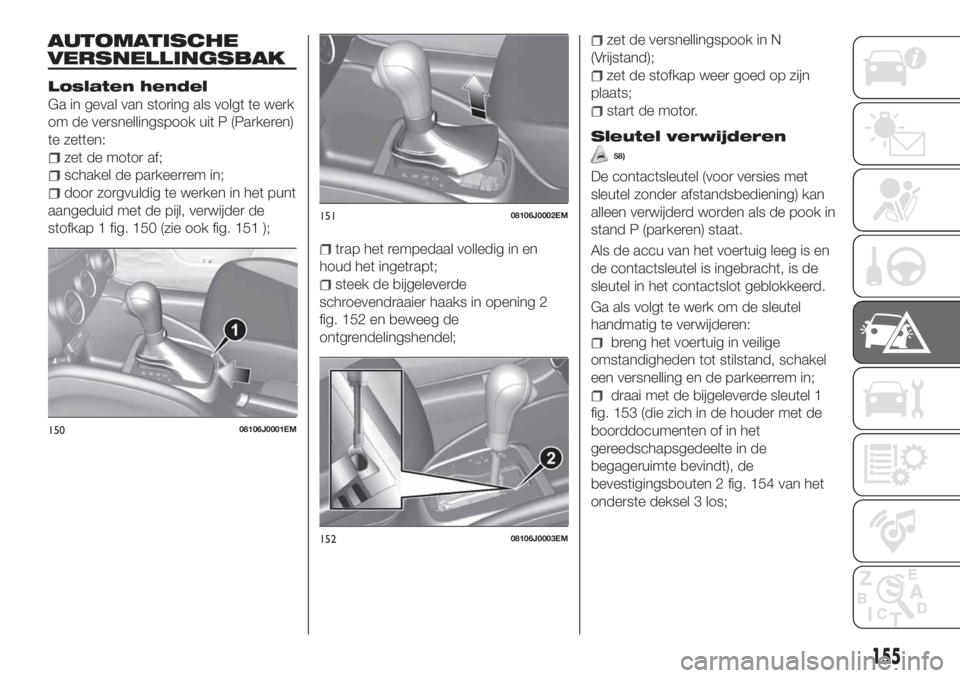

AUTOMATISCHE
VERSNELLINGSBAK
Loslaten hendel
Ga in geval van storing als volgt te werk
om de versnellingspook uit P (Parkeren)
te zetten:
zet de motor af;
schakel de parkeerrem in;
door zorgvuldig te werken in het punt
aangeduid met de pijl, verwijder de
stofkap 1 fig. 150 (zie ook fig. 151 );
trap het rempedaal volledig in en
houd het ingetrapt;
steek de bijgeleverde
schroevendraaier haaks in opening 2
fig. 152 en beweeg de
ontgrendelingshendel;
zet de versnellingspook in N
(Vrijstand);
zet de stofkap weer goed op zijn
plaats;
start de motor.
Sleutel verwijderen
58)
De contactsleutel (voor versies met
sleutel zonder afstandsbediening) kan
alleen verwijderd worden als de pook in
stand P (parkeren) staat.
Als de accu van het voertuig leeg is en
de contactsleutel is ingebracht, is de
sleutel in het contactslot geblokkeerd.
Ga als volgt te werk om de sleutel
handmatig te verwijderen:
breng het voertuig in veilige
omstandigheden tot stilstand, schakel
een versnelling en de parkeerrem in;
draai met de bijgeleverde sleutel 1
fig. 153 (die zich in de houder met de
boorddocumenten of in het
gereedschapsgedeelte in de
begageruimte bevindt), de
bevestigingsbouten 2 fig. 154 van het
onderste deksel 3 los;
15008106J0001EM
15108106J0002EM
15208106J0003EM
155

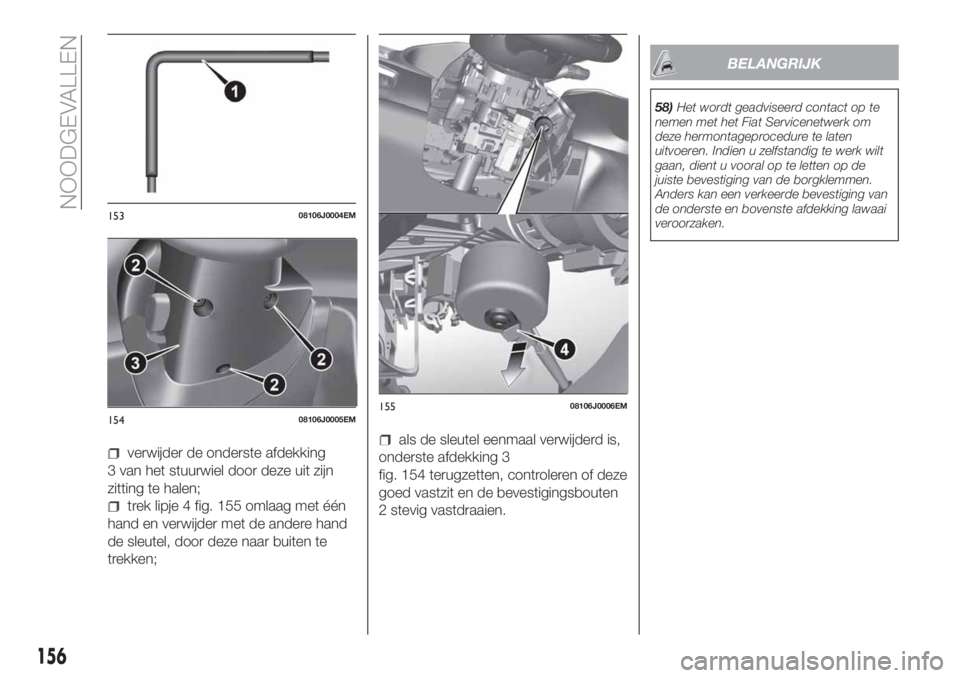

verwijder de onderste afdekking
3 van het stuurwiel door deze uit zijn
zitting te halen;
trek lipje 4 fig. 155 omlaag met één
hand en verwijder met de andere hand
de sleutel, door deze naar buiten te
trekken;
als de sleutel eenmaal verwijderd is,
onderste afdekking 3
fig. 154 terugzetten, controleren of deze
goed vastzit en de bevestigingsbouten
2 stevig vastdraaien.
BELANGRIJK
58)Het wordt geadviseerd contact op te
nemen met het Fiat Servicenetwerk om
deze hermontageprocedure te laten
uitvoeren. Indien u zelfstandig te werk wilt
gaan, dient u vooral op te letten op de
juiste bevestiging van de borgklemmen.
Anders kan een verkeerde bevestiging van
de onderste en bovenste afdekking lawaai
veroorzaken.
15308106J0004EM
15408106J0005EM15508106J0006EM
156
NOODGEVALLEN

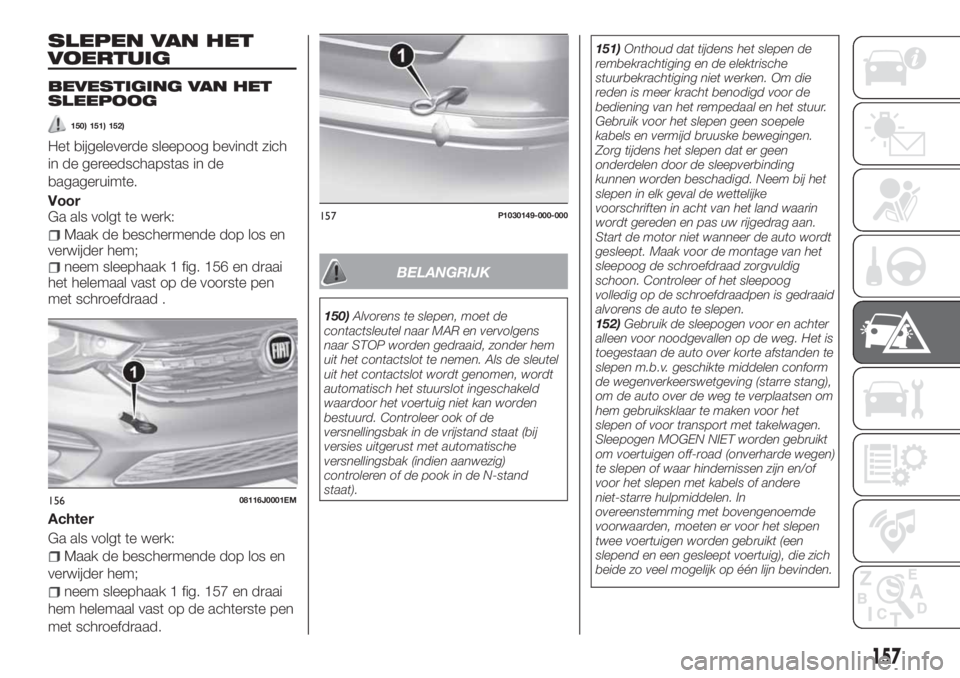

SLEPEN VAN HET
VOERTUIG
BEVESTIGING VAN HET
SLEEPOOG
150) 151) 152)
Het bijgeleverde sleepoog bevindt zich
in de gereedschapstas in de
bagageruimte.
Voor
Ga als volgt te werk:
Maak de beschermende dop los en
verwijder hem;
neem sleephaak 1 fig. 156 en draai
het helemaal vast op de voorste pen
met schroefdraad .
Achter
Ga als volgt te werk:
Maak de beschermende dop los en
verwijder hem;
neem sleephaak 1 fig. 157 en draai
hem helemaal vast op de achterste pen
met schroefdraad.
BELANGRIJK
150)Alvorens te slepen, moet de
contactsleutel naar MAR en vervolgens
naar STOP worden gedraaid, zonder hem
uit het contactslot te nemen. Als de sleutel
uit het contactslot wordt genomen, wordt
automatisch het stuurslot ingeschakeld
waardoor het voertuig niet kan worden
bestuurd. Controleer ook of de
versnellingsbak in de vrijstand staat (bij
versies uitgerust met automatische
versnellingsbak (indien aanwezig)
controleren of de pook in de N-stand
staat).151)Onthoud dat tijdens het slepen de
rembekrachtiging en de elektrische
stuurbekrachtiging niet werken. Om die
reden is meer kracht benodigd voor de
bediening van het rempedaal en het stuur.
Gebruik voor het slepen geen soepele
kabels en vermijd bruuske bewegingen.
Zorg tijdens het slepen dat er geen
onderdelen door de sleepverbinding
kunnen worden beschadigd. Neem bij het
slepen in elk geval de wettelijke
voorschriften in acht van het land waarin
wordt gereden en pas uw rijgedrag aan.
Start de motor niet wanneer de auto wordt
gesleept. Maak voor de montage van het
sleepoog de schroefdraad zorgvuldig
schoon. Controleer of het sleepoog
volledig op de schroefdraadpen is gedraaid
alvorens de auto te slepen.
152)Gebruik de sleepogen voor en achter
alleen voor noodgevallen op de weg. Het is
toegestaan de auto over korte afstanden te
slepen m.b.v. geschikte middelen conform
de wegenverkeerswetgeving (starre stang),
om de auto over de weg te verplaatsen om
hem gebruiksklaar te maken voor het
slepen of voor transport met takelwagen.
Sleepogen MOGEN NIET worden gebruikt
om voertuigen off-road (onverharde wegen)
te slepen of waar hindernissen zijn en/of
voor het slepen met kabels of andere
niet-starre hulpmiddelen. In
overeenstemming met bovengenoemde
voorwaarden, moeten er voor het slepen
twee voertuigen worden gebruikt (een
slepend en een gesleept voertuig), die zich
beide zo veel mogelijk op één lijn bevinden.
15608116J0001EM
157P1030149-000-000
157

ONDERHOUD EN ZORG
Dankzij correct onderhoud kunnen de
prestaties van het voertuig, evenals
beperkte bedrijfskosten en het behoud
van de efficiëntie van de
veiligheidssystemen gedurende langere
tijd gegarandeerd worden.
In dit hoofdstuk wordt uitgelegd hoe.GEPROGRAMMEERD
ONDERHOUD..............159
MOTORRUIMTE.............171
ACCU OPLADEN............183
ONDERHOUDSPROCEDURES . . .184
HET VOERTUIG OPKRIKKEN. . . .187
WIELEN EN BANDEN.........187
REMMEN.................189
CARROSSERIE.............189
INTERIEUR................191
158
ONDERHOUD EN ZORG
