FIAT TIPO 4DOORS 2019 Instrukcja obsługi (in Polish)

Wersja Obręcze Opony na wyposażeniu Koło zapasowe
1.6 Multijet 120 KM/
1.6 Multijet 115 KM(****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(****) Wersje na rynki specyficznie (**) W przypadku wersji/rynków, gdzie przewidziano, dostępne są jako opcja opony w takim samym rozmiarze M+S Goodyear Vector 4Seasons Gen-2 lub ich
odpowiedniki (*) Dla wersji/rynków gdzie przewidziano
(***) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
Uwaga W wersjach z oponami 195/65 R15 i 205/55 R16 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych
rozmiarach, wystające poza profil opony maksymalnie 9 mm.
Uwaga W wersjach z oponami 225/45 R17 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych rozmiarach,
wystające poza profil opony maksymalnie 7 mm.
Uwaga Na oponę 225/40 R18 92W XL nie można zakładać łańcuchów.
209

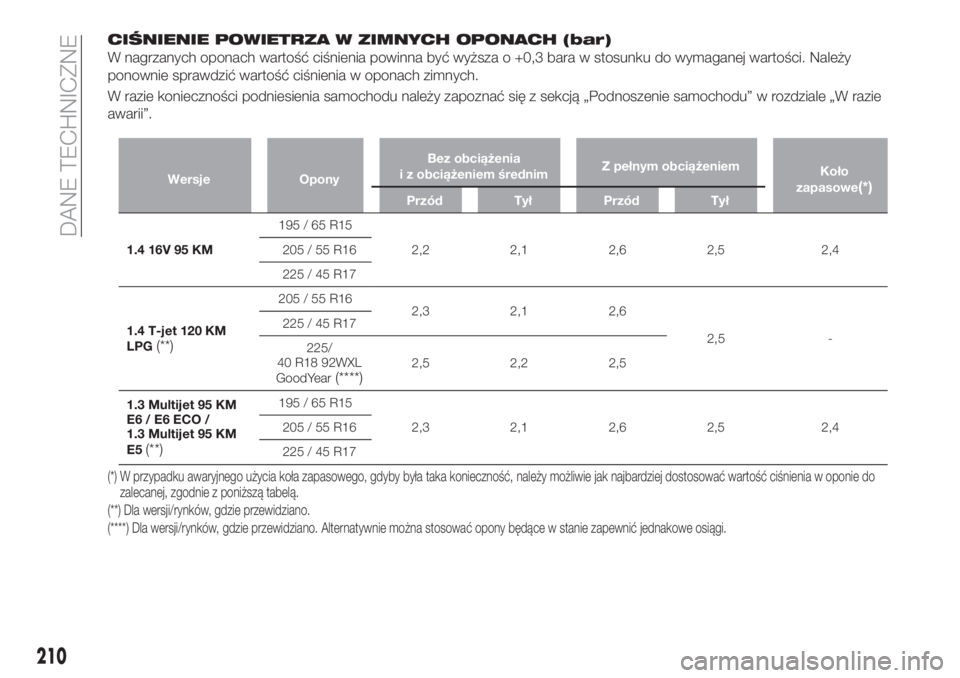

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
Wersje OponyBez obciążenia
i z obciążeniem średnimZ pełnym obciążeniem
Koło
zapasowe(*)Przód Tył Przód Tył
1.4 16V 95 KM195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 KM
LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95 KM
E6 / E6 ECO /
1.3 Multijet 95 KM
E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) W przypadku awaryjnego użycia koła zapasowego, gdyby była taka konieczność, należy możliwie jak najbardziej dostosować wartość ciśnienia w oponie do
zalecanej, zgodnie z poniższą tabelą.
(**) Dla wersji/rynków, gdzie przewidziano.
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
210
DANE TECHNICZNE

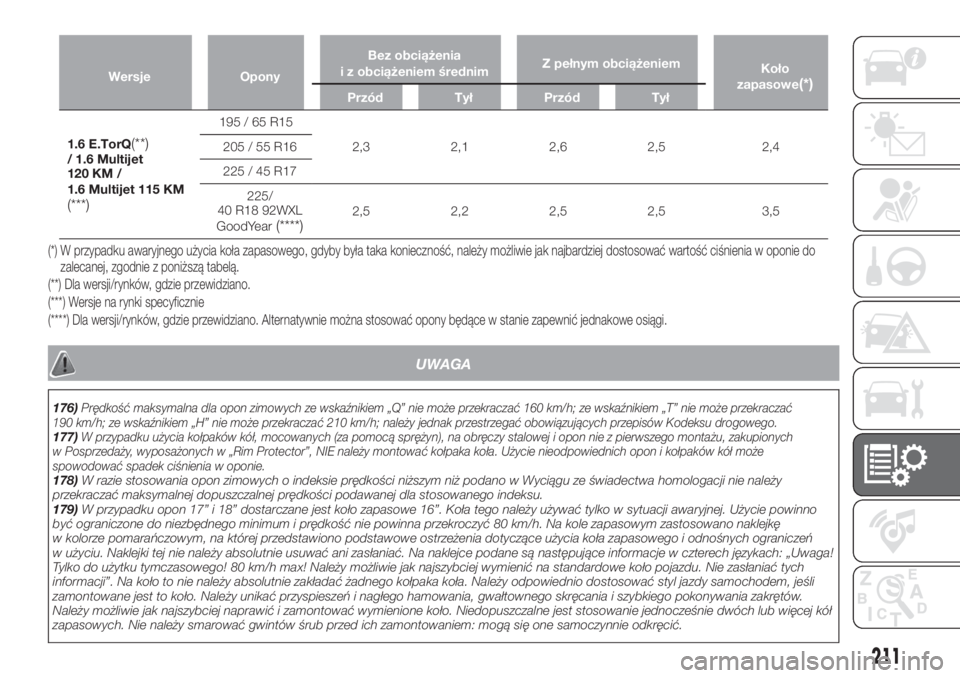

Wersje OponyBez obciążenia
i z obciążeniem średnimZ pełnym obciążeniem
Koło
zapasowe(*)Przód Tył Przód Tył
1.6 E.TorQ(**)/ 1.6 Multijet
120 KM /
1.6 Multijet 115 KM
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) W przypadku awaryjnego użycia koła zapasowego, gdyby była taka konieczność, należy możliwie jak najbardziej dostosować wartość ciśnienia w oponie do
zalecanej, zgodnie z poniższą tabelą.
(**) Dla wersji/rynków, gdzie przewidziano.
(***) Wersje na rynki specyficznie
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
UWAGA
176)Prędkość maksymalna dla opon zimowych ze wskaźnikiem „Q” nie może przekraczać 160 km/h; ze wskaźnikiem „T” nie może przekraczać
190 km/h; ze wskaźnikiem „H” nie może przekraczać 210 km/h; należy jednak przestrzegać obowiązujących przepisów Kodeksu drogowego.
177)W przypadku użycia kołpaków kół, mocowanych (za pomocą sprężyn), na obręczy stalowej i opon nie z pierwszego montażu, zakupionych
w Posprzedaży, wyposażonych w „Rim Protector”, NIE należy montować kołpaka koła. Użycie nieodpowiednich opon i kołpaków kół może
spowodować spadek ciśnienia w oponie.
178)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
179)W przypadku opon 17” i 18” dostarczane jest koło zapasowe 16”. Koła tego należy używać tylko w sytuacji awaryjnej. Użycie powinno
być ograniczone do niezbędnego minimum i prędkość nie powinna przekroczyć 80 km/h. Na kole zapasowym zastosowano naklejkę
w kolorze pomarańczowym, na której przedstawiono podstawowe ostrzeżenia dotyczące użycia koła zapasowego i odnośnych ograniczeń
w użyciu. Naklejki tej nie należy absolutnie usuwać ani zasłaniać. Na naklejce podane są następujące informacje w czterech językach: „Uwaga!
Tylko do użytku tymczasowego! 80 km/h max! Należy możliwie jak najszybciej wymienić na standardowe koło pojazdu. Nie zasłaniać tych
informacji”. Na koło to nie należy absolutnie zakładać żadnego kołpaka koła. Należy odpowiednio dostosować styl jazdy samochodem, jeśli
zamontowane jest to koło. Należy unikać przyspieszeń i nagłego hamowania, gwałtownego skręcania i szybkiego pokonywania zakrętów.
Należy możliwie jak najszybciej naprawić i zamontować wymienione koło. Niedopuszczalne jest stosowanie jednocześnie dwóch lub więcej kół
zapasowych. Nie należy smarować gwintów śrub przed ich zamontowaniem: mogą się one samoczynnie odkręcić.
211

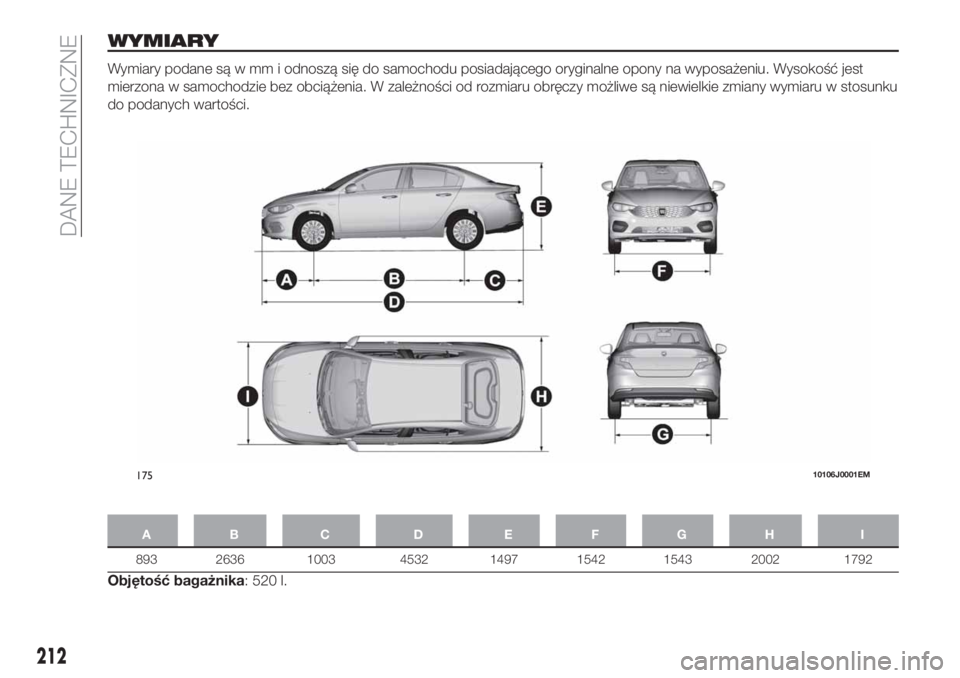

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku
do podanych wartości.
AB C D EFGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Objętość bagażnika: 520 l.
17510106J0001EM
212
DANE TECHNICZNE

MASY
Masy (kg) 1.4 16V 95 KM 1.6 E.TorQ(*)1.4 T-jet 120 KM LPG(*)
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa napełnionym
w 90% i bez opcji)1150 1205 1270
Nośność użytkowa wraz
z kierowcą
(**)500 500 500
Maksymalne dopuszczalne
obciążenia
(***)
– oś przednia 1050 1050 1050
– oś tylna 900 900 900
– ogółem 1650 1705 1770
Maksymalna masa holowanej
przyczepy
– przyczepa z hamulcem 1200 800 1200
– przyczepa bez hamulca 500 500 500
Obciążenie maksymalne kuli
haka (przyczepa z hamulcem)60 60 60
Maksymalne obciążenie
dachu
(****)45 45 45
(*) Dla wersji/rynków gdzie przewidziano
(**) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu
z maksymalnymi dopuszczalnymi obciążeniami.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie
z maksymalnymi dopuszczalnymi obciążeniami.
(****) Podana wartość obejmuje masę relingów dachowych.
213

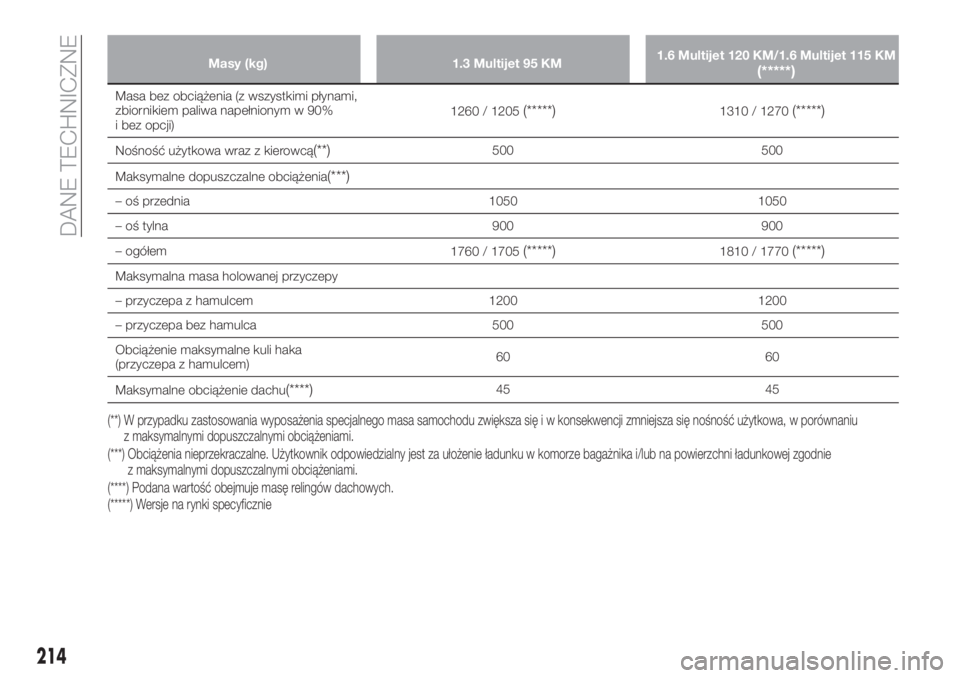

Masy (kg) 1.3 Multijet 95 KM1.6 Multijet 120 KM/1.6 Multijet 115 KM(*****)
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90%
i bez opcji)1260 / 1205(*****)1310 / 1270(*****)
Nośność użytkowa wraz z kierowcą(**)500 500
Maksymalne dopuszczalne obciążenia
(***)
– oś przednia 1050 1050
– oś tylna 900 900
– ogółem
1760 / 1705
(*****)1810 / 1770(*****)
Maksymalna masa holowanej przyczepy
– przyczepa z hamulcem 1200 1200
– przyczepa bez hamulca 500 500
Obciążenie maksymalne kuli haka
(przyczepa z hamulcem)60 60
Maksymalne obciążenie dachu
(****)45 45
(*****) Wersje na rynki specyficznie (**) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu
z maksymalnymi dopuszczalnymi obciążeniami.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie
z maksymalnymi dopuszczalnymi obciążeniami.
(****) Podana wartość obejmuje masę relingów dachowych.
214
DANE TECHNICZNE

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 16V 95 KM 1.6 E.TorQ(°)Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 45 45
Benzyna zielona bezołowiowa o liczbie oktanowej nie
mniejszej od 95 (Specyfikacja EN228)
(*)w tym rezerwa wynosząca (w litrach) 7 7
Układ chłodzenia silnika (litry) 4,6 5,4Mieszanina wody destylowanej i płynu PARAFLU
UP
w proporcji 50%(**)
Miska olejowa silnika (litry) 2,8 4,4
SELENIA K P.E. (wersje 1.4 16V 95 KM) / SELENIA
DIGITEK P.E. (wersje 1.6 E.TorQ)
Miska olejowa silnika i filtr (litry) 2,95 4,7
Skrzynia biegów/mechanizm
różnicowy (litry)1,76 6,2TUTELA TRANSMISSION GEARFORCE (wersje 1.4 16V
95 KM) / TUTELA TRANSMISSION GI/VI (wersje
1.6 E.TorQ)
Układ hydrauliczny hamulców (kg) 0,74 0,74 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyb
(litry)3 3 Mieszanina wody i płynu PETRONAS DURANCE SC 35
(°) Dla wersji/rynków gdzie przewidziano
(*) Zalecane jest tankowanie paliwa tylko benzyną o niskiej zawartości siarki (maksymalna zawartość siarki 50 ppm)
(**) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
215

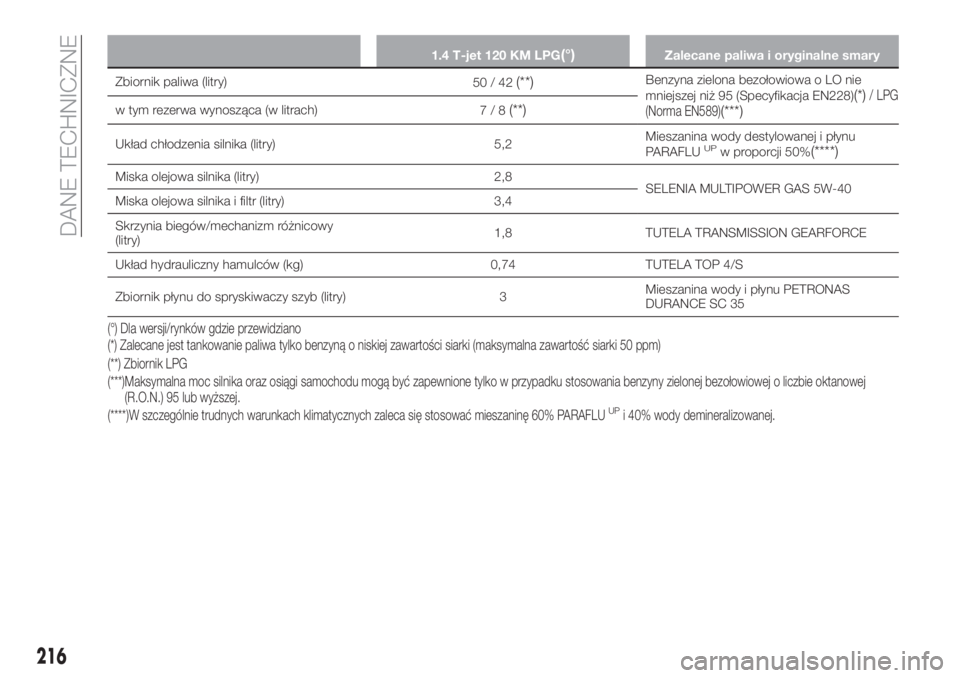

1.4 T-jet 120 KM LPG(°)Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry)
50/42(**)Benzyna zielona bezołowiowa o LO nie
mniejszej niż 95 (Specyfikacja EN228)(*)/ LPG
(Norma EN589)(***)w tym rezerwa wynosząca (w litrach)
7/8(**)
Układ chłodzenia silnika (litry) 5,2Mieszanina wody destylowanej i płynu
PARAFLUUPw proporcji 50%(****)
Miska olejowa silnika (litry) 2,8
SELENIA MULTIPOWER GAS 5W-40
Miska olejowa silnika i filtr (litry) 3,4
Skrzynia biegów/mechanizm różnicowy
(litry)1,8 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,74 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyb (litry) 3Mieszanina wody i płynu PETRONAS
DURANCE SC 35
(°) Dla wersji/rynków gdzie przewidziano
(**) Zbiornik LPG (*) Zalecane jest tankowanie paliwa tylko benzyną o niskiej zawartości siarki (maksymalna zawartość siarki 50 ppm)
(***)Maksymalna moc silnika oraz osiągi samochodu mogą być zapewnione tylko w przypadku stosowania benzyny zielonej bezołowiowej o liczbie oktanowej
(R.O.N.) 95 lub wyższej.
(****)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
216
DANE TECHNICZNE

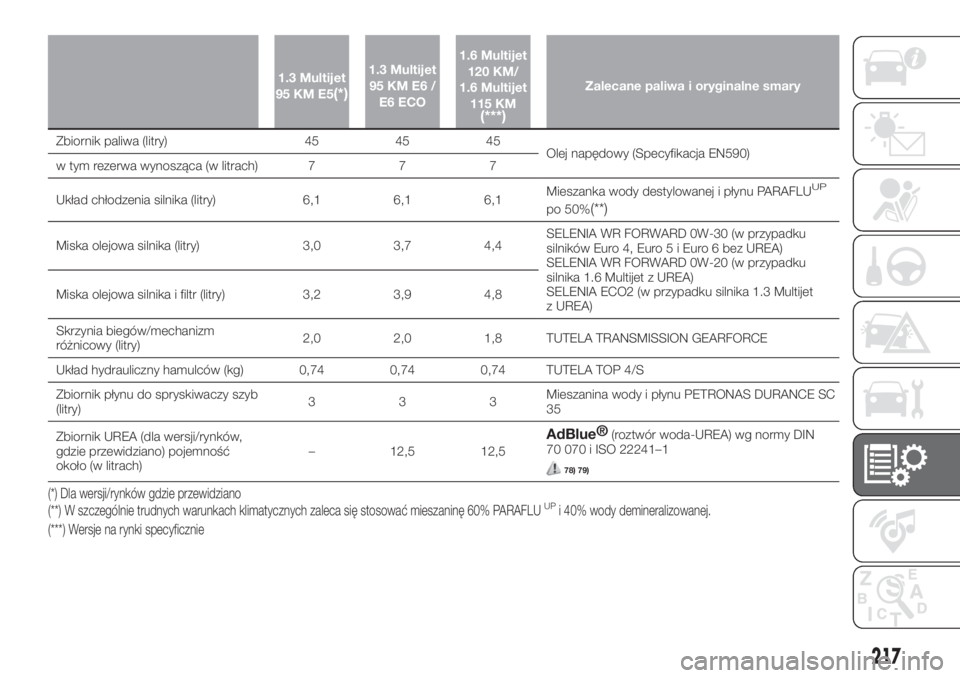

1.3 Multijet
95 KM E5(*)
1.3 Multijet
95 KM E6 /
E6 ECO1.6 Multijet
120 KM/
1.6 Multijet
115 KM
(***)
Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 45 45 45
Olej napędowy (Specyfikacja EN590)
w tym rezerwa wynosząca (w litrach) 7 7 7
Układ chłodzenia silnika (litry) 6,1 6,1 6,1Mieszanka wody destylowanej i płynu PARAFLU
UP
po 50%(**)
Miska olejowa silnika (litry) 3,0 3,7 4,4SELENIA WR FORWARD 0W-30 (w przypadku
silników Euro 4, Euro 5 i Euro 6 bez UREA)
SELENIA WR FORWARD 0W-20 (w przypadku
silnika 1.6 Multijet z UREA)
SELENIA ECO2 (w przypadku silnika 1.3 Multijet
z UREA) Miska olejowa silnika i filtr (litry) 3,2 3,9 4,8
Skrzynia biegów/mechanizm
różnicowy (litry)2,0 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyb
(litry)333Mieszanina wody i płynu PETRONAS DURANCE SC
35
Zbiornik UREA (dla wersji/rynków,
gdzie przewidziano) pojemność
około (w litrach)– 12,5 12,5
AdBlue®(roztwór woda-UREA) wg normy DIN
70 070 i ISO 22241–1
78) 79)
(*) Dla wersji/rynków gdzie przewidziano
(***) Wersje na rynki specyficznie (**) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
217

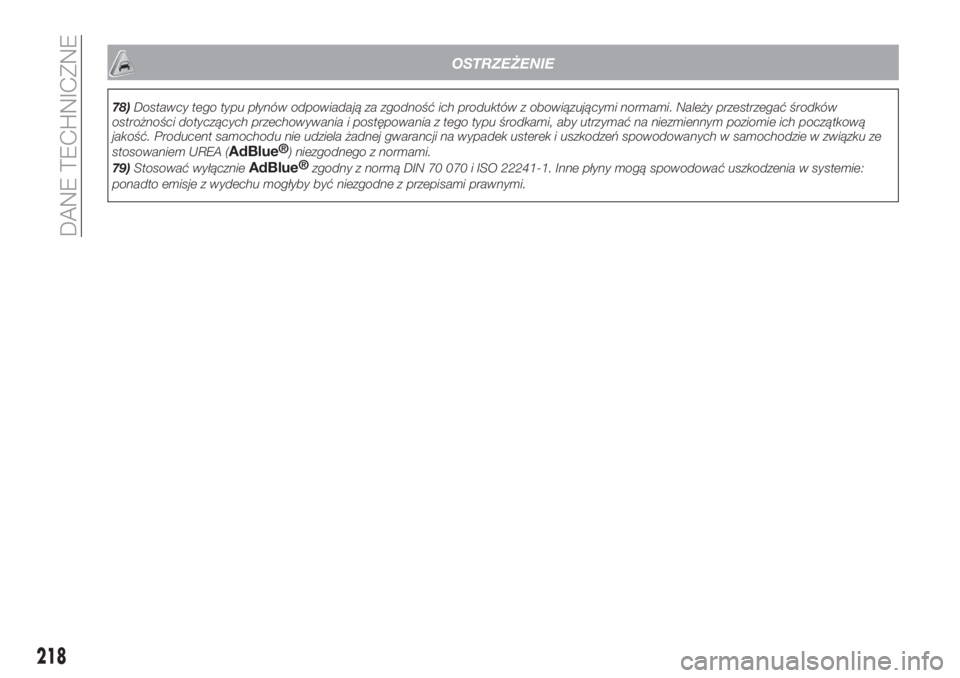

OSTRZEŻENIE
78)Dostawcy tego typu płynów odpowiadają za zgodność ich produktów z obowiązującymi normami. Należy przestrzegać środków
ostrożności dotyczących przechowywania i postępowania z tego typu środkami, aby utrzymać na niezmiennym poziomie ich początkową
jakość. Producent samochodu nie udziela żadnej gwarancji na wypadek usterek i uszkodzeń spowodowanych w samochodzie w związku ze
stosowaniem UREA (
AdBlue®
) niezgodnego z normami.
79)Stosować wyłącznie
AdBlue®
zgodny z normą DIN 70 070 i ISO 22241-1. Inne płyny mogą spowodować uszkodzenia w systemie:
ponadto emisje z wydechu mogłyby być niezgodne z przepisami prawnymi.
