FIAT TIPO 4DOORS 2019 Instrukcja obsługi (in Polish)
Manufacturer: FIAT, Model Year: 2019, Model line: TIPO 4DOORS, Model: FIAT TIPO 4DOORS 2019Pages: 268, PDF Size: 7.38 MB
Page 61 of 268

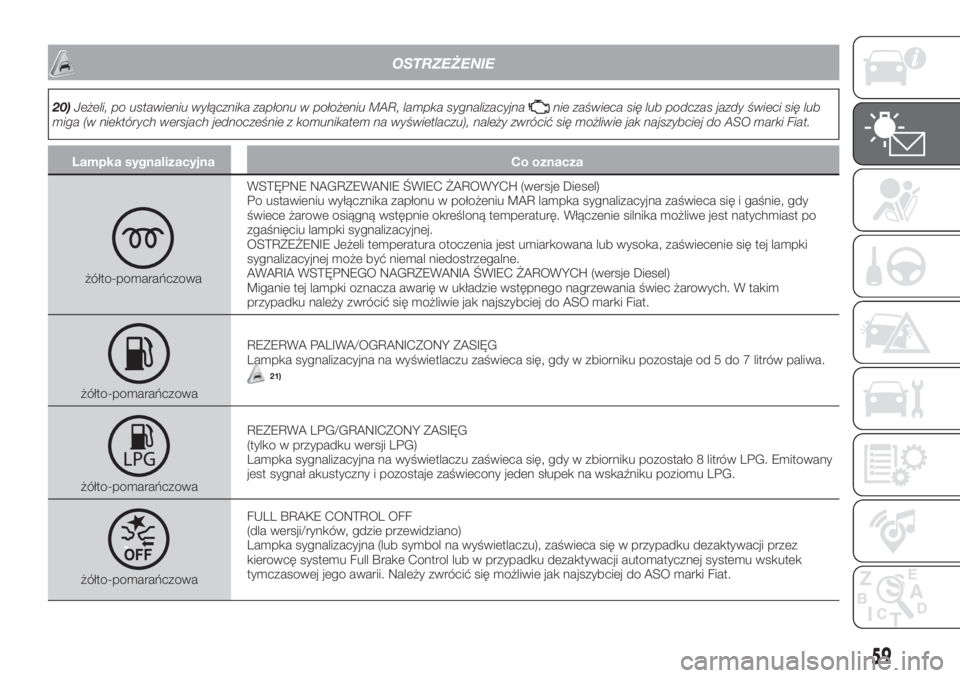

OSTRZEŻENIE
20)Jeżeli, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjnanie zaświeca się lub podczas jazdy świeci się lub
miga (w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaWSTĘPNE NAGRZEWANIE ŚWIEC ŻAROWYCH (wersje Diesel)
Po ustawieniu wyłącznika zapłonu w położeniu MAR lampka sygnalizacyjna zaświeca się i gaśnie, gdy
świece żarowe osiągną wstępnie określoną temperaturę. Włączenie silnika możliwe jest natychmiast po
zgaśnięciu lampki sygnalizacyjnej.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest umiarkowana lub wysoka, zaświecenie się tej lampki
sygnalizacyjnej może być niemal niedostrzegalne.
AWARIA WSTĘPNEGO NAGRZEWANIA ŚWIEC ŻAROWYCH (wersje Diesel)
Miganie tej lampki oznacza awarię w układzie wstępnego nagrzewania świec żarowych. W takim
przypadku należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
żółto-pomarańczowaREZERWA PALIWA/OGRANICZONY ZASIĘG
Lampka sygnalizacyjna na wyświetlaczu zaświeca się, gdy w zbiorniku pozostaje od 5 do 7 litrów paliwa.
21)
żółto-pomarańczowaREZERWA LPG/GRANICZONY ZASIĘG
(tylko w przypadku wersji LPG)
Lampka sygnalizacyjna na wyświetlaczu zaświeca się, gdy w zbiorniku pozostało 8 litrów LPG. Emitowany
jest sygnał akustyczny i pozostaje zaświecony jeden słupek na wskaźniku poziomu LPG.
żółto-pomarańczowaFULL BRAKE CONTROL OFF
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu), zaświeca się w przypadku dezaktywacji przez
kierowcę systemu Full Brake Control lub w przypadku dezaktywacji automatycznej systemu wskutek
tymczasowej jego awarii. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
59
Page 62 of 268

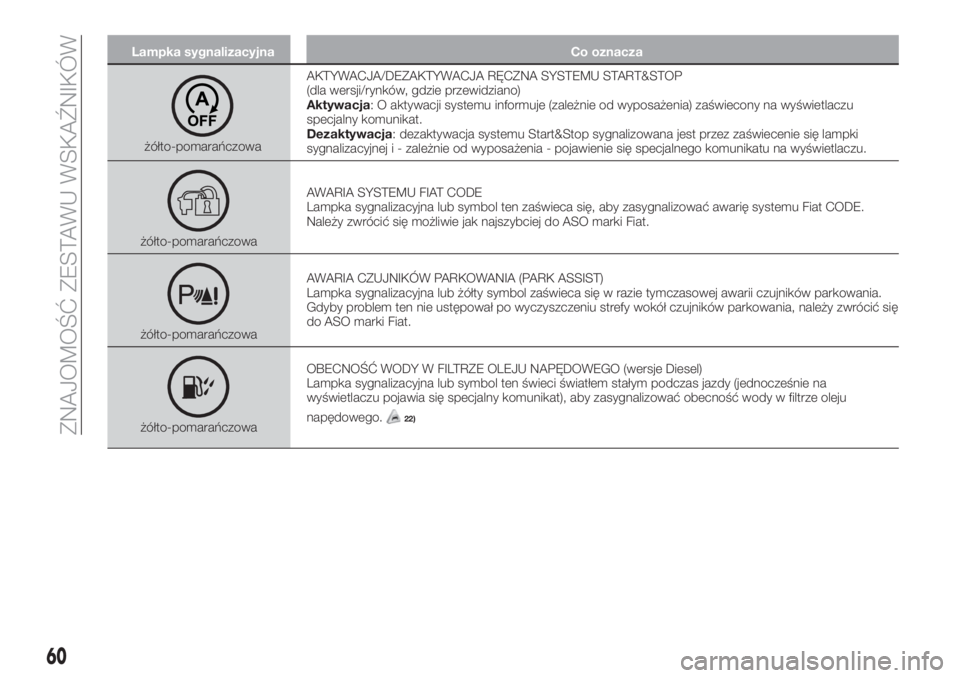

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaAKTYWACJA/DEZAKTYWACJA RĘCZNA SYSTEMU START&STOP
(dla wersji/rynków, gdzie przewidziano)
Aktywacja: O aktywacji systemu informuje (zależnie od wyposażenia) zaświecony na wyświetlaczu
specjalny komunikat.
Dezaktywacja: dezaktywacja systemu Start&Stop sygnalizowana jest przez zaświecenie się lampki
sygnalizacyjnej i - zależnie od wyposażenia - pojawienie się specjalnego komunikatu na wyświetlaczu.
żółto-pomarańczowaAWARIA SYSTEMU FIAT CODE
Lampka sygnalizacyjna lub symbol ten zaświeca się, aby zasygnalizować awarię systemu Fiat CODE.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
żółto-pomarańczowaAWARIA CZUJNIKÓW PARKOWANIA (PARK ASSIST)
Lampka sygnalizacyjna lub żółty symbol zaświeca się w razie tymczasowej awarii czujników parkowania.
Gdyby problem ten nie ustępował po wyczyszczeniu strefy wokół czujników parkowania, należy zwrócić się
do ASO marki Fiat.
żółto-pomarańczowaOBECNOŚĆ WODY W FILTRZE OLEJU NAPĘDOWEGO (wersje Diesel)
Lampka sygnalizacyjna lub symbol ten świeci światłem stałym podczas jazdy (jednocześnie na
wyświetlaczu pojawia się specjalny komunikat), aby zasygnalizować obecność wody w filtrze oleju
napędowego.22)
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 63 of 268

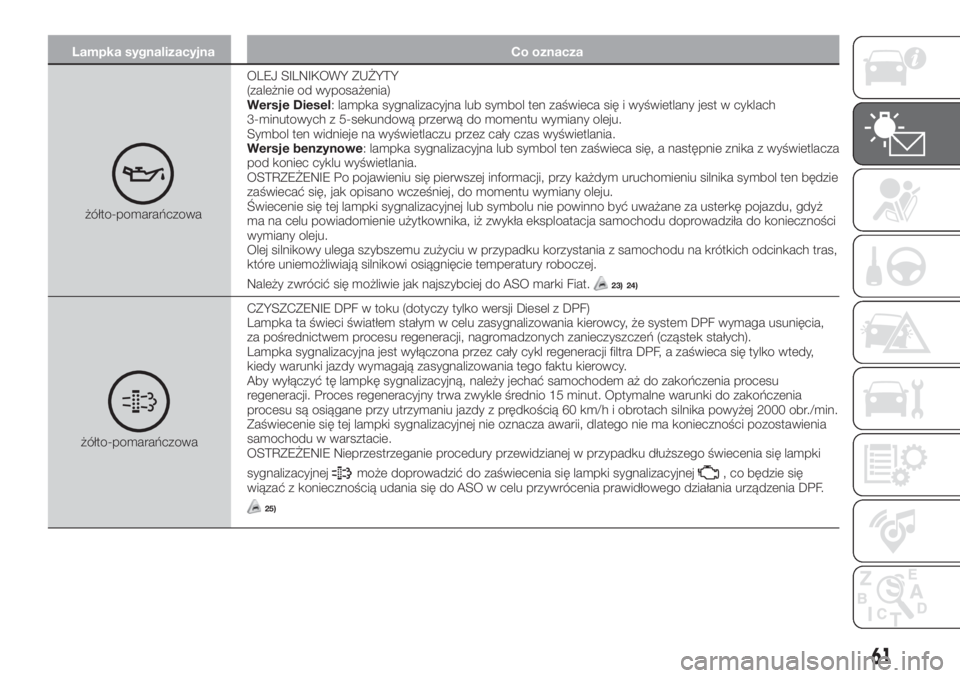

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaOLEJ SILNIKOWY ZUŻYTY
(zależnie od wyposażenia)
Wersje Diesel: lampka sygnalizacyjna lub symbol ten zaświeca się i wyświetlany jest w cyklach
3-minutowych z 5-sekundową przerwą do momentu wymiany oleju.
Symbol ten widnieje na wyświetlaczu przez cały czas wyświetlania.
Wersje benzynowe: lampka sygnalizacyjna lub symbol ten zaświeca się, a następnie znika z wyświetlacza
pod koniec cyklu wyświetlania.
OSTRZEŻENIE Po pojawieniu się pierwszej informacji, przy każdym uruchomieniu silnika symbol ten będzie
zaświecać się, jak opisano wcześniej, do momentu wymiany oleju.
Świecenie się tej lampki sygnalizacyjnej lub symbolu nie powinno być uważane za usterkę pojazdu, gdyż
ma na celu powiadomienie użytkownika, iż zwykła eksploatacja samochodu doprowadziła do konieczności
wymiany oleju.
Olej silnikowy ulega szybszemu zużyciu w przypadku korzystania z samochodu na krótkich odcinkach tras,
które uniemożliwiają silnikowi osiągnięcie temperatury roboczej.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
23) 24)
żółto-pomarańczowaCZYSZCZENIE DPF w toku (dotyczy tylko wersji Diesel z DPF)
Lampka ta świeci światłem stałym w celu zasygnalizowania kierowcy, że system DPF wymaga usunięcia,
za pośrednictwem procesu regeneracji, nagromadzonych zanieczyszczeń (cząstek stałych).
Lampka sygnalizacyjna jest wyłączona przez cały cykl regeneracji filtra DPF, a zaświeca się tylko wtedy,
kiedy warunki jazdy wymagają zasygnalizowania tego faktu kierowcy.
Aby wyłączyć tę lampkę sygnalizacyjną, należy jechać samochodem aż do zakończenia procesu
regeneracji. Proces regeneracyjny trwa zwykle średnio 15 minut. Optymalne warunki do zakończenia
procesu są osiągane przy utrzymaniu jazdy z prędkością 60 km/h i obrotach silnika powyżej 2000 obr./min.
Zaświecenie się tej lampki sygnalizacyjnej nie oznacza awarii, dlatego nie ma konieczności pozostawienia
samochodu w warsztacie.
OSTRZEŻENIE Nieprzestrzeganie procedury przewidzianej w przypadku dłuższego świecenia się lampki
sygnalizacyjnej
może doprowadzić do zaświecenia się lampki sygnalizacyjnej, co będzie się
wiązać z koniecznością udania się do ASO w celu przywrócenia prawidłowego działania urządzenia DPF.
25)
61
Page 64 of 268

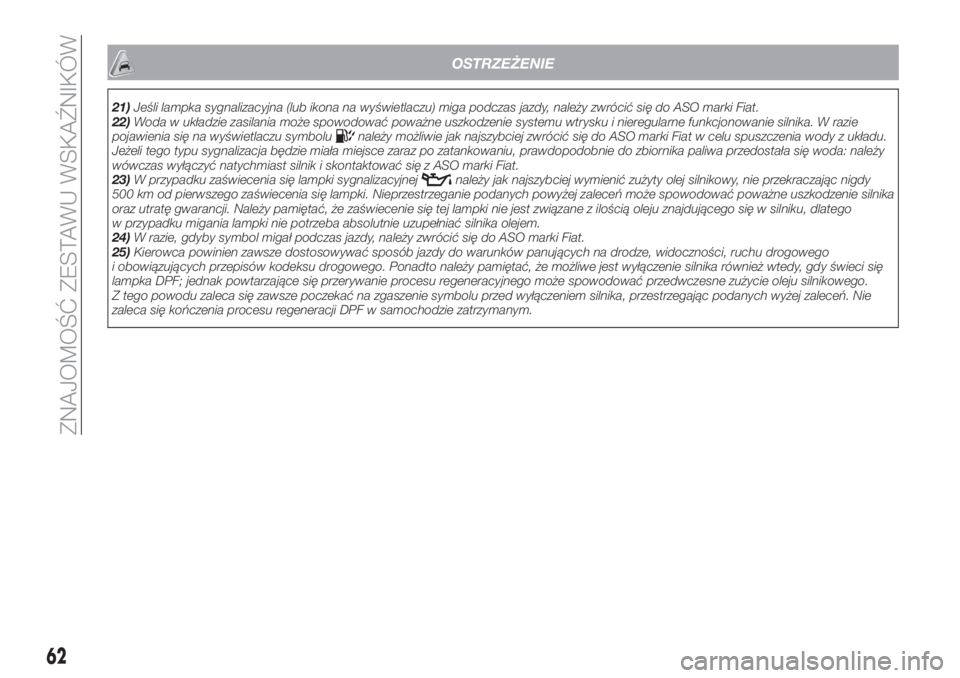

OSTRZEŻENIE
21)Jeśli lampka sygnalizacyjna (lub ikona na wyświetlaczu) miga podczas jazdy, należy zwrócić się do ASO marki Fiat.
22)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolu
należy możliwie jak najszybciej zwrócić się do ASO marki Fiat w celu spuszczenia wody z układu.
Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda: należy
wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Fiat.
23)W przypadku zaświecenia się lampki sygnalizacyjnej
należy jak najszybciej wymienić zużyty olej silnikowy, nie przekraczając nigdy
500 km od pierwszego zaświecenia się lampki. Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika
oraz utratę gwarancji. Należy pamiętać, że zaświecenie się tej lampki nie jest związane z ilością oleju znajdującego się w silniku, dlatego
w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
24)W razie, gdyby symbol migał podczas jazdy, należy zwrócić się do ASO marki Fiat.
25)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze, widoczności, ruchu drogowego
i obowiązujących przepisów kodeksu drogowego. Ponadto należy pamiętać, że możliwe jest wyłączenie silnika również wtedy, gdy świeci się
lampka DPF; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego.
Z tego powodu zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie
zaleca się kończenia procesu regeneracji DPF w samochodzie zatrzymanym.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 65 of 268

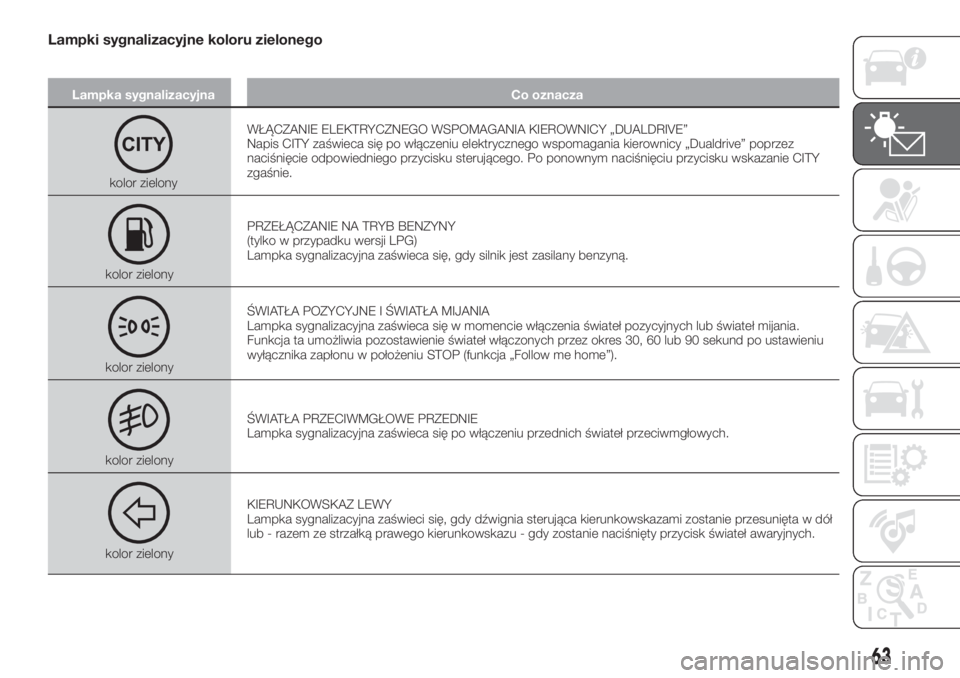

Lampki sygnalizacyjne koloru zielonego
Lampka sygnalizacyjna Co oznacza
kolor zielonyWŁĄCZANIE ELEKTRYCZNEGO WSPOMAGANIA KIEROWNICY „DUALDRIVE”
Napis CITY zaświeca się po włączeniu elektrycznego wspomagania kierownicy „Dualdrive” poprzez
naciśnięcie odpowiedniego przycisku sterującego. Po ponownym naciśnięciu przycisku wskazanie CITY
zgaśnie.
kolor zielonyPRZEŁĄCZANIE NA TRYB BENZYNY
(tylko w przypadku wersji LPG)
Lampka sygnalizacyjna zaświeca się, gdy silnik jest zasilany benzyną.
kolor zielonyŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Funkcja ta umożliwia pozostawienie świateł włączonych przez okres 30, 60 lub 90 sekund po ustawieniu
wyłącznika zapłonu w położeniu STOP (funkcja „Follow me home”).
kolor zielonyŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
kolor zielonyKIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
63
Page 66 of 268

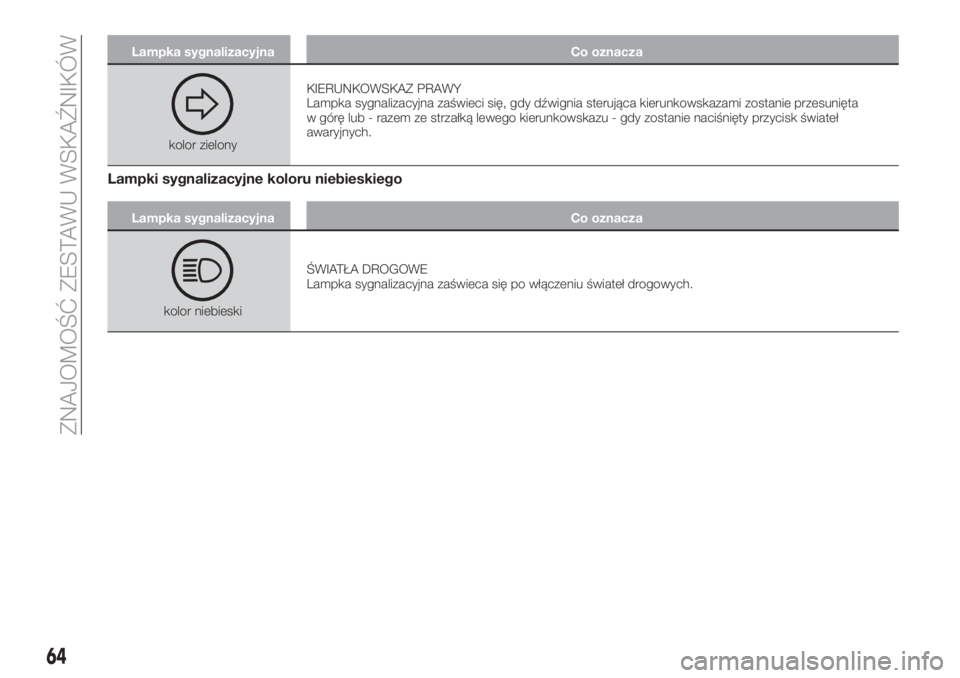

Lampka sygnalizacyjna Co oznacza
kolor zielonyKIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta
w górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł
awaryjnych.
Lampki sygnalizacyjne koloru niebieskiego
Lampka sygnalizacyjna Co oznacza
kolor niebieskiŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 67 of 268

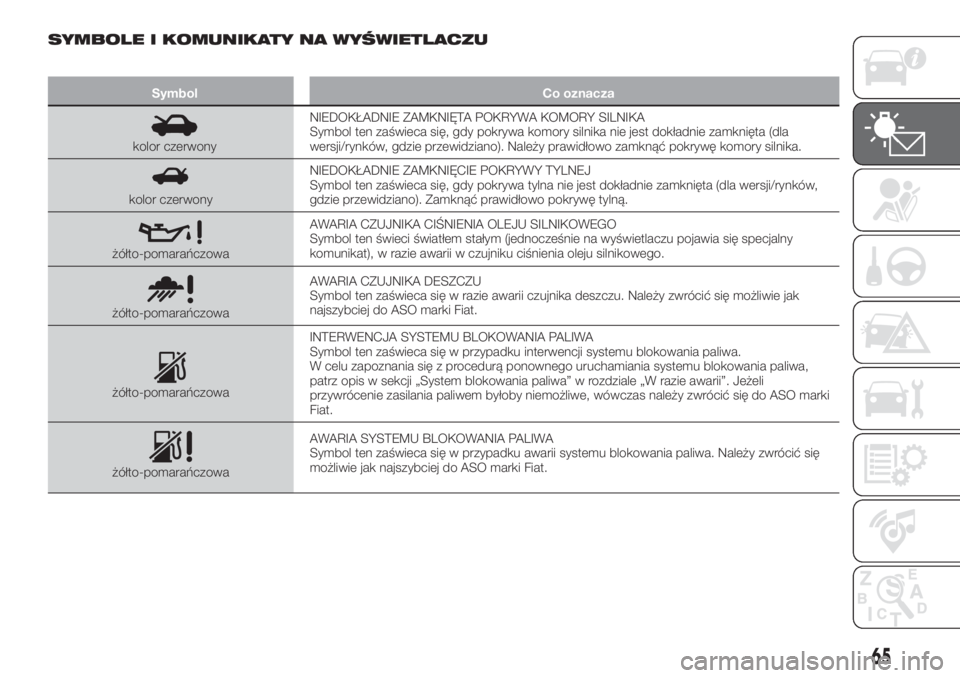

SYMBOLE I KOMUNIKATY NA WYŚWIETLACZU
Symbol Co oznacza
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA KOMORY SILNIKA
Symbol ten zaświeca się, gdy pokrywa komory silnika nie jest dokładnie zamknięta (dla
wersji/rynków, gdzie przewidziano). Należy prawidłowo zamknąć pokrywę komory silnika.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘCIE POKRYWY TYLNEJ
Symbol ten zaświeca się, gdy pokrywa tylna nie jest dokładnie zamknięta (dla wersji/rynków,
gdzie przewidziano). Zamknąć prawidłowo pokrywę tylną.
żółto-pomarańczowaAWARIA CZUJNIKA CIŚNIENIA OLEJU SILNIKOWEGO
Symbol ten świeci światłem stałym (jednocześnie na wyświetlaczu pojawia się specjalny
komunikat), w razie awarii w czujniku ciśnienia oleju silnikowego.
żółto-pomarańczowaAWARIA CZUJNIKA DESZCZU
Symbol ten zaświeca się w razie awarii czujnika deszczu. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
żółto-pomarańczowaINTERWENCJA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku interwencji systemu blokowania paliwa.
W celu zapoznania się z procedurą ponownego uruchamiania systemu blokowania paliwa,
patrz opis w sekcji „System blokowania paliwa” w rozdziale „W razie awarii”. Jeżeli
przywrócenie zasilania paliwem byłoby niemożliwe, wówczas należy zwrócić się do ASO marki
Fiat.
żółto-pomarańczowaAWARIA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku awarii systemu blokowania paliwa. Należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
65
Page 68 of 268
Symbol Co oznacza
żółto-pomarańczowaAWARIA SYSTEMU START&STOP
(dla wersji/rynków, gdzie przewidziano)
Symbol ten zaświeca się, aby zasygnalizować awarię systemu Start&Stop. Na wyświetlaczu
pojawia się specjalny komunikat. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
żółto-pomarańczowaAWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Symbol ten zaświeca się, aby zasygnalizować awarię następujących świateł: światła do jazdy
dziennej (DRL); światła postojowe; światła pozycyjne; kierunkowskazy; tylne światło
przeciwmgłowe; światło cofania; podświetlenie tablicy rejestracyjnej.
Anomalia może być spowodowana przepaleniem się żarówki, odnośnego bezpiecznika lub
przerwaniem połączenia elektrycznego.
żółto-pomarańczowaAWARIA CZUJNIKA POZIOMU PALIWA
Symbol ten zaświeca się w przypadku awarii czujnika poziomu paliwa. Należy zwrócić się do
ASO marki Fiat.
żółto-pomarańczowaAWARIA CZUJNIKA POZIOMU PALIWA LPG
Symbol ten zaświeca się w przypadku awarii czujnika poziomu paliwa LPG. Należy zwrócić się
do ASO marki Fiat.
żółto-pomarańczowaMOŻLIWE OBLODZENIE DROGI
Symbol ten zaświeca się, gdy temperatura zewnętrzna jest niższa lub równa 3°C.
OSTRZEŻENIE W razie awarii w czujniku temperatury zewnętrznej cyfry wskazujące jej wartość
zastępowane są kreskami.
żółto-pomarańczowaAWARIA CZUJNIKA ZMIERZCHU
Symbol ten zaświeca się (wraz ze specjalnym komunikatem) w przypadku awarii czujnika
zmierzchu. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 69 of 268
Symbol Co oznacza
żółto-pomarańczowaAWARIA SYSTEMU AUDIO
Symbol ten zaświeca się, aby zasygnalizować awarię systemu audio. Należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
kolor żółto-pomarańczowy lub czerwonyAWARIA CZUJNIKÓW PARKOWANIA (PARK ASSIST)
Żółty symbol zaświeca się w razie tymczasowej awarii czujników parkowania. Gdyby problem
ten nie ustępował po wyczyszczeniu strefy wokół czujników parkowania, należy zwrócić się do
ASO marki Fiat.
Czerwony symbol zaświeca się w razie trwałej awarii czujników parkowania. Przyczyną braku
działania może być niewystarczające napięcie akumulatora lub ewentualne usterki w instalacji
elektrycznej. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
kolor żółto-pomarańczowy lub czerwonyAWARIA SYSTEMU FULL BRAKE CONTROL
Żółty symbol zaświeca się (jednocześnie na wyświetlaczu pojawia się komunikat) w razie
tymczasowej awarii systemu Full Brake Control. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
Czerwony symbol zaświeca się (jednocześnie na wyświetlaczu pojawia się komunikat) w razie
trwałej awarii systemu Full Brake Control. Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
żółto-pomarańczowaAWARIA OGRANICZNIKA PRĘDKOŚCI (SPEED LIMITER)
Symbol ten zaświeca się w razie awarii urządzenia Speed Limiter. Należy możliwie jak
najszybciej zwrócić się do ASO marki Fiat, aby usunąć tę awarię.
67
Page 70 of 268
Symbol Co oznacza
żółto-pomarańczowaPRZEGLĄDY OKRESOWE (SERVICE)
„Wykaz czynności przeglądów okresowych” przewiduje przegląd samochodu we wstępnie
określonych odstępach czasu (patrz rozdział „Obsługa i konserwacja”).
W miarę zbliżania się terminu obsługi okresowej („przeglądu”), po ustawieniu wyłącznika
zapłonu w położenie MAR na wyświetlaczu zaświeci się symbol, za którym widnieć będą
wartości kilometrów/mil lub dni (gdzie przewidziano) pozostałych do wykonania planowanej
obsługi samochodu.
Wskazanie to pojawia się automatycznie, gdy wyłącznik zapłonu jest w położeniu MAR,
w momencie, w którym do przeglądu brakuje 2000 km lub, gdzie przewidziano, 30 dni i pojawia
się ponownie po każdym ustawieniu wyłącznika zapłonu w położeniu MAR. Wskazania
wyświetlane są w km lub milach, w zależności od ustawionej jednostki miary.
Należy zwrócić się do ASO marki Fiat, która wykona - oprócz operacji obsługowych
przewidzianych w „Wykazie czynności przeglądów okresowych” - wyzerowanie tego typu
wskazań (reset).
żółto-pomarańczowaZaświecenie się tego symbolu oznacza konieczność wciśnięcia pedału sprzęgła, aby móc
uruchomić samochód w przypadku manualnych skrzyń biegów. W przypadku automatycznej
skrzyni biegów oznacza konieczność wciśnięcia pedału hamulca.
żółto-pomarańczowaSYGNALIZOWANIE NISKIEGO POZIOMU DODATKU OGRANICZAJĄCEGO EMISJE
Z SILNIKÓW DIESLA (UREA)
(dla wersji/rynków, gdzie przewidziano)
Symbol niskiego poziomu dodatku ograniczającego emisje z silników Diesla (UREA) zaświeca
się, jeśli w samochodzie jest niski poziom UREA.
Należy możliwie jak najszybciej uzupełnić zbiornik UREA przynajmniej 5 litrami roztworu. Jeśli
zbiornik UREA zostanie uzupełniony przy zerowym zasięgu, przed uruchomieniem samochodu
można poczekać maksymalnie 2 minuty.
kolor białyZaświecenie się tego symbolu sugeruje zmianę biegu na wyższy lub niższy.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
