FIAT TIPO 4DOORS 2020 Käyttö- ja huolto-ohjekirja (in in Finnish)

MITTARITAULUN TUNTEMINEN
Tämä ohjekirjan osio sisältää kaikki
tarpeelliset tiedot mittaritaulun
tuntemista, tulkitsemista ja oikeaa
käyttöä varten.AJONEUVON MITTARITAULU
JA OHJAIMET...............40
NÄYTTÖ...................43
AJOTIETOKONE.............46
EOBD-JÄRJESTELMÄ
(European On Board Diagnosis)....47
MERKKIVALOT JA VIESTIT.......48
39

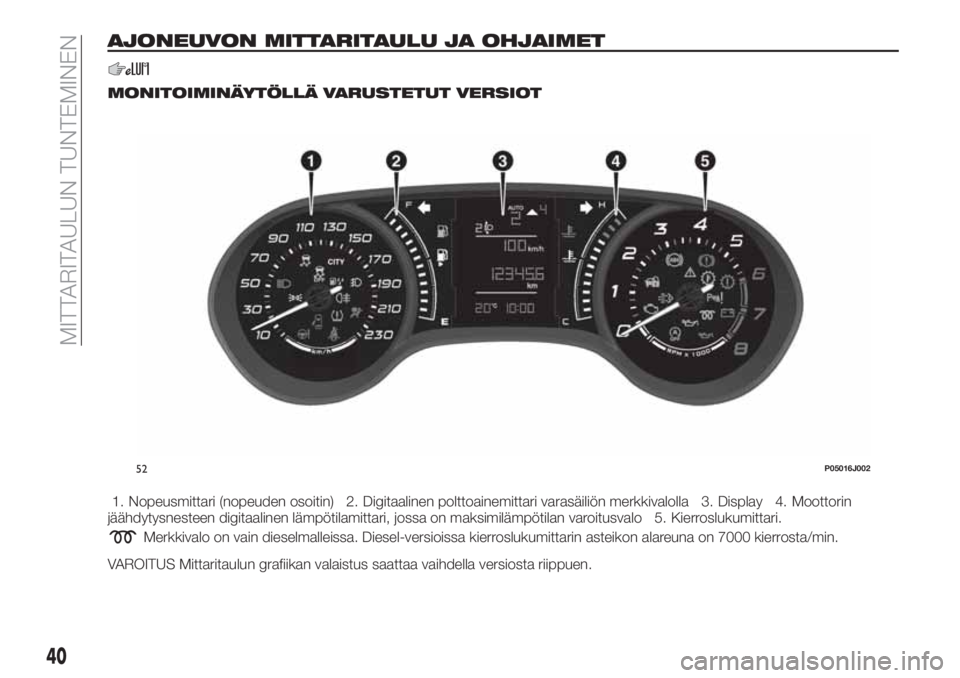

AJONEUVON MITTARITAULU JA OHJAIMET
MONITOIMINÄYTÖLLÄ VARUSTETUT VERSIOT
1. Nopeusmittari (nopeuden osoitin) 2. Digitaalinen polttoainemittari varasäiliön merkkivalolla 3. Display 4. Moottorin
jäähdytysnesteen digitaalinen lämpötilamittari, jossa on maksimilämpötilan varoitusvalo 5. Kierroslukumittari.
Merkkivalo on vain dieselmalleissa. Diesel-versioissa kierroslukumittarin asteikon alareuna on 7000 kierrosta/min.
VAROITUS Mittaritaulun grafiikan valaistus saattaa vaihdella versiosta riippuen.
52P05016J002
40
MITTARITAULUN TUNTEMINEN

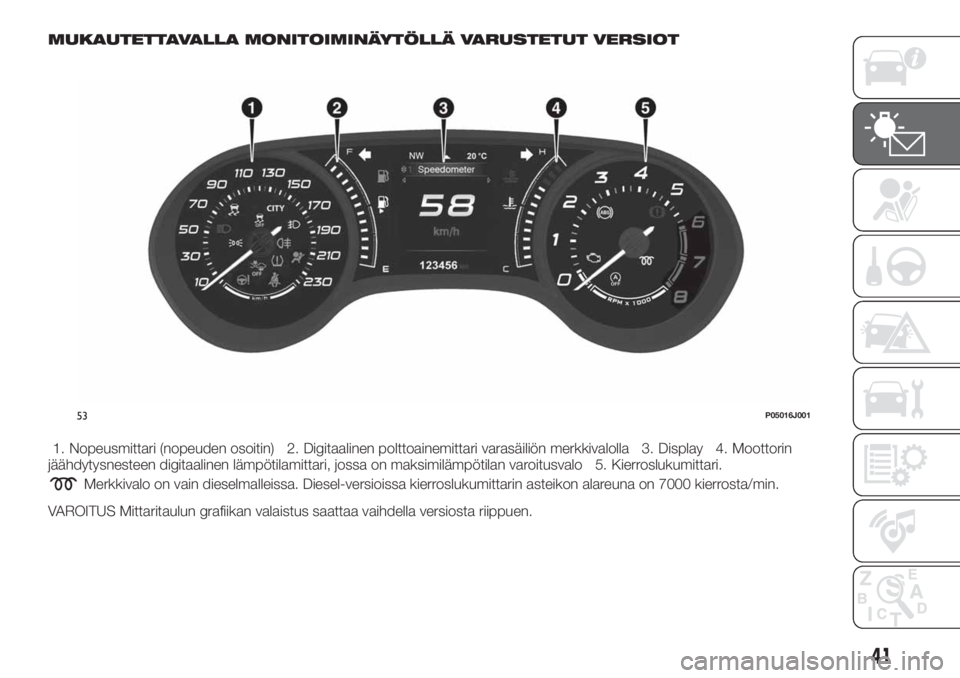

MUKAUTETTAVALLA MONITOIMINÄYTÖLLÄ VARUSTETUT VERSIOT
1. Nopeusmittari (nopeuden osoitin) 2. Digitaalinen polttoainemittari varasäiliön merkkivalolla 3. Display 4. Moottorin
jäähdytysnesteen digitaalinen lämpötilamittari, jossa on maksimilämpötilan varoitusvalo 5. Kierroslukumittari.
Merkkivalo on vain dieselmalleissa. Diesel-versioissa kierroslukumittarin asteikon alareuna on 7000 kierrosta/min.
VAROITUS Mittaritaulun grafiikan valaistus saattaa vaihdella versiosta riippuen.
53P05016J001
41

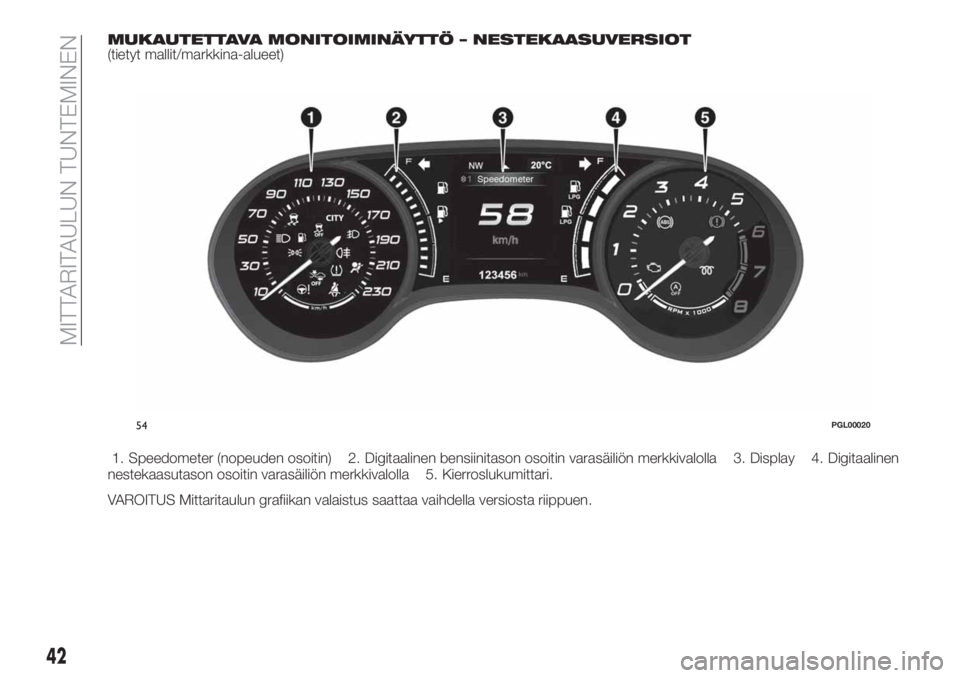

MUKAUTETTAVA MONITOIMINÄYTTÖ – NESTEKAASUVERSIOT(tietyt mallit/markkina-alueet)
1. Speedometer (nopeuden osoitin) 2. Digitaalinen bensiinitason osoitin varasäiliön merkkivalolla 3. Display 4. Digitaalinen
nestekaasutason osoitin varasäiliön merkkivalolla 5. Kierroslukumittari.
VAROITUS Mittaritaulun grafiikan valaistus saattaa vaihdella versiosta riippuen.
54PGL00020
42
MITTARITAULUN TUNTEMINEN

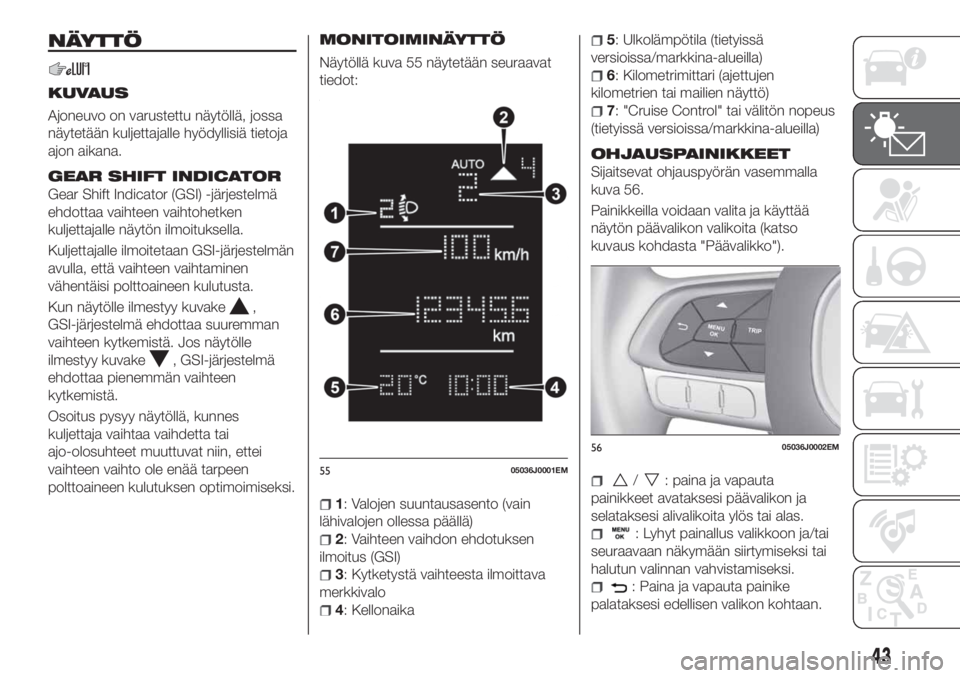

NÄYTTÖ
KUVAUS
Ajoneuvo on varustettu näytöllä, jossa
näytetään kuljettajalle hyödyllisiä tietoja
ajon aikana.
GEAR SHIFT INDICATOR
Gear Shift Indicator (GSI) -järjestelmä
ehdottaa vaihteen vaihtohetken
kuljettajalle näytön ilmoituksella.
Kuljettajalle ilmoitetaan GSI-järjestelmän
avulla, että vaihteen vaihtaminen
vähentäisi polttoaineen kulutusta.
Kun näytölle ilmestyy kuvake
,
GSI-järjestelmä ehdottaa suuremman
vaihteen kytkemistä. Jos näytölle
ilmestyy kuvake
, GSI-järjestelmä
ehdottaa pienemmän vaihteen
kytkemistä.
Osoitus pysyy näytöllä, kunnes
kuljettaja vaihtaa vaihdetta tai
ajo-olosuhteet muuttuvat niin, ettei
vaihteen vaihto ole enää tarpeen
polttoaineen kulutuksen optimoimiseksi.
MONITOIMINÄYTTÖ
Näytöllä kuva 55 näytetään seuraavat
tiedot:
1: Valojen suuntausasento (vain
lähivalojen ollessa päällä)
2: Vaihteen vaihdon ehdotuksen
ilmoitus (GSI)
3: Kytketystä vaihteesta ilmoittava
merkkivalo
4: Kellonaika
5: Ulkolämpötila (tietyissä
versioissa/markkina-alueilla)
6: Kilometrimittari (ajettujen
kilometrien tai mailien näyttö)
7: "Cruise Control" tai välitön nopeus
(tietyissä versioissa/markkina-alueilla)
OHJAUSPAINIKKEET
Sijaitsevat ohjauspyörän vasemmalla
kuva 56.
Painikkeilla voidaan valita ja käyttää
näytön päävalikon valikoita (katso
kuvaus kohdasta "Päävalikko").
/: paina ja vapauta
painikkeet avataksesi päävalikon ja
selataksesi alivalikoita ylös tai alas.
: Lyhyt painallus valikkoon ja/tai
seuraavaan näkymään siirtymiseksi tai
halutun valinnan vahvistamiseksi.
: Paina ja vapauta painike
palataksesi edellisen valikon kohtaan.
5505036J0001EM
5605036J0002EM
43

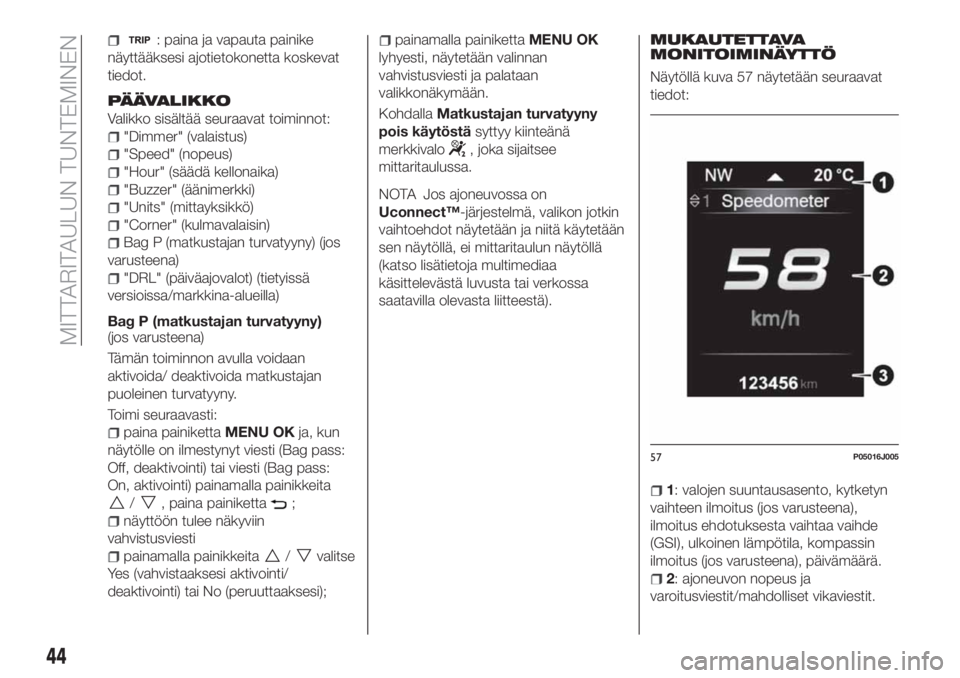

: paina ja vapauta painike
näyttääksesi ajotietokonetta koskevat
tiedot.
PÄÄVALIKKO
Valikko sisältää seuraavat toiminnot:
"Dimmer" (valaistus)
"Speed" (nopeus)
"Hour" (säädä kellonaika)
"Buzzer" (äänimerkki)
"Units" (mittayksikkö)
"Corner" (kulmavalaisin)
Bag P (matkustajan turvatyyny) (jos
varusteena)
"DRL" (päiväajovalot) (tietyissä
versioissa/markkina-alueilla)
Bag P (matkustajan turvatyyny)
(jos varusteena)
Tämän toiminnon avulla voidaan
aktivoida/ deaktivoida matkustajan
puoleinen turvatyyny.
Toimi seuraavasti:
paina painikettaMENU OKja, kun
näytölle on ilmestynyt viesti (Bag pass:
Off, deaktivointi) tai viesti (Bag pass:
On, aktivointi) painamalla painikkeita
/, paina painiketta;
näyttöön tulee näkyviin
vahvistusviesti
painamalla painikkeita/valitse
Yes (vahvistaaksesi aktivointi/
deaktivointi) tai No (peruuttaaksesi);
painamalla painikettaMENU OK
lyhyesti, näytetään valinnan
vahvistusviesti ja palataan
valikkonäkymään.
KohdallaMatkustajan turvatyyny
pois käytöstäsyttyy kiinteänä
merkkivalo
, joka sijaitsee
mittaritaulussa.
NOTA Jos ajoneuvossa on
Uconnect™-järjestelmä, valikon jotkin
vaihtoehdot näytetään ja niitä käytetään
sen näytöllä, ei mittaritaulun näytöllä
(katso lisätietoja multimediaa
käsittelevästä luvusta tai verkossa
saatavilla olevasta liitteestä).MUKAUTETTAVA
MONITOIMINÄYTTÖ
Näytöllä kuva 57 näytetään seuraavat
tiedot:
1: valojen suuntausasento, kytketyn
vaihteen ilmoitus (jos varusteena),
ilmoitus ehdotuksesta vaihtaa vaihde
(GSI), ulkoinen lämpötila, kompassin
ilmoitus (jos varusteena), päivämäärä.
2: ajoneuvon nopeus ja
varoitusviestit/mahdolliset vikaviestit.
57P05016J005
44
MITTARITAULUN TUNTEMINEN

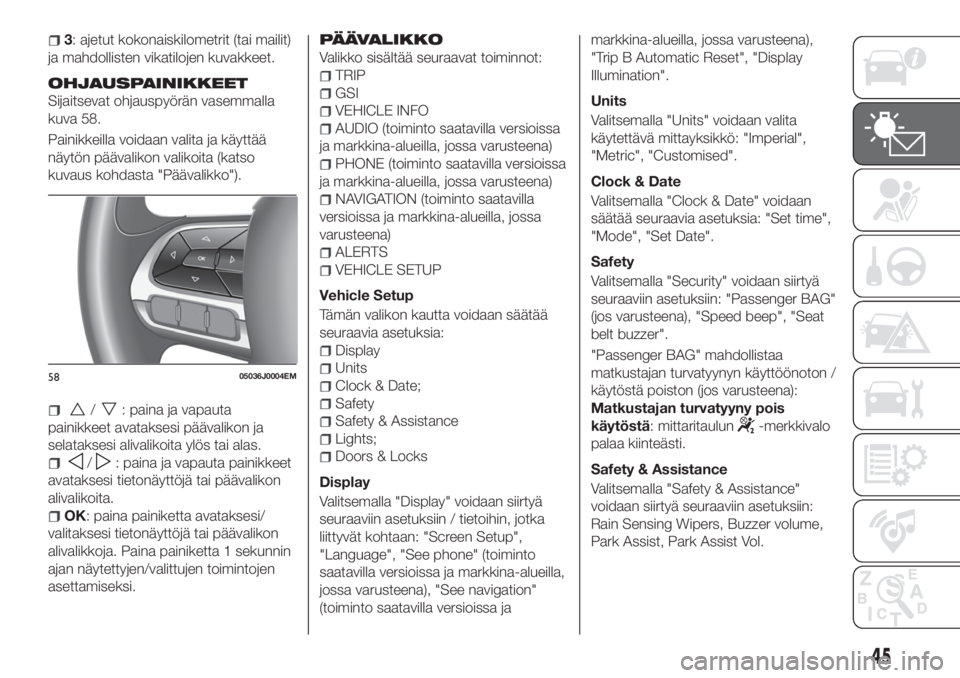

3: ajetut kokonaiskilometrit (tai mailit)
ja mahdollisten vikatilojen kuvakkeet.
OHJAUSPAINIKKEET
Sijaitsevat ohjauspyörän vasemmalla
kuva 58.
Painikkeilla voidaan valita ja käyttää
näytön päävalikon valikoita (katso
kuvaus kohdasta "Päävalikko").
/: paina ja vapauta
painikkeet avataksesi päävalikon ja
selataksesi alivalikoita ylös tai alas.
/: paina ja vapauta painikkeet
avataksesi tietonäyttöjä tai päävalikon
alivalikoita.
OK: paina painiketta avataksesi/
valitaksesi tietonäyttöjä tai päävalikon
alivalikkoja. Paina painiketta 1 sekunnin
ajan näytettyjen/valittujen toimintojen
asettamiseksi.
PÄÄVALIKKO
Valikko sisältää seuraavat toiminnot:
TRIP
GSI
VEHICLE INFO
AUDIO (toiminto saatavilla versioissa
ja markkina-alueilla, jossa varusteena)
PHONE (toiminto saatavilla versioissa
ja markkina-alueilla, jossa varusteena)
NAVIGATION (toiminto saatavilla
versioissa ja markkina-alueilla, jossa
varusteena)
ALERTS
VEHICLE SETUP
Vehicle Setup
Tämän valikon kautta voidaan säätää
seuraavia asetuksia:
Display
Units
Clock & Date;
Safety
Safety & Assistance
Lights;
Doors & Locks
Display
Valitsemalla "Display" voidaan siirtyä
seuraaviin asetuksiin / tietoihin, jotka
liittyvät kohtaan: "Screen Setup",
"Language", "See phone" (toiminto
saatavilla versioissa ja markkina-alueilla,
jossa varusteena), "See navigation"
(toiminto saatavilla versioissa jamarkkina-alueilla, jossa varusteena),
"Trip B Automatic Reset", "Display
Illumination".
Units
Valitsemalla "Units" voidaan valita
käytettävä mittayksikkö: "Imperial",
"Metric", "Customised".
Clock & Date
Valitsemalla "Clock & Date" voidaan
säätää seuraavia asetuksia: "Set time",
"Mode", "Set Date".
Safety
Valitsemalla "Security" voidaan siirtyä
seuraaviin asetuksiin: "Passenger BAG"
(jos varusteena), "Speed beep", "Seat
belt buzzer".
"Passenger BAG" mahdollistaa
matkustajan turvatyynyn käyttöönoton /
käytöstä poiston (jos varusteena):
Matkustajan turvatyyny pois
käytöstä: mittaritaulun
-merkkivalo
palaa kiinteästi.
Safety & Assistance
Valitsemalla "Safety & Assistance"
voidaan siirtyä seuraaviin asetuksiin:
Rain Sensing Wipers, Buzzer volume,
Park Assist, Park Assist Vol.
5805036J0004EM
45

Lights
Valitsemalla "Lights" voidaan säätää
seuraavia asetuksia: "Courtesy lights",
"Day Lights", "Cornering Lights",
"Headlamp sensor", "Follow me home".
Doors & Locks
Valitsemalla "Doors & Locks" voidaan
säätää seuraavia asetuksia:
"Autoclose", "Flash Lights with Lock",
"Auto unlock on exit".
NOTA Jos ajoneuvossa on
Uconnect™-järjestelmä, valikon jotkin
vaihtoehdot näytetään ja niitä käytetään
sen näytöllä, ei mittaritaulun näytöllä
(katso lisätietoja multimediaa
käsittelevästä luvusta tai verkossa
saatavilla olevasta liitteestä).
AJOTIETOKONE
“Ajotietokone” näyttää ajoneuvon
toimintatiedot käynnistys
MAR-asennossa.
Suureiden resetoinnin suorittamiseksi,
paina ohjauspyörässä painikettaMENU
OK(versiot monitoiminäytöllä)
kuva 59 tai painikettaOK(versiot
mukautettavalla monitoiminäytöllä)
kuva 60.
NOTA Arvoja "Range" ja "Current fuel"
ei voida nollata.
5905036J0002EM
6005036J0004EM
46
MITTARITAULUN TUNTEMINEN

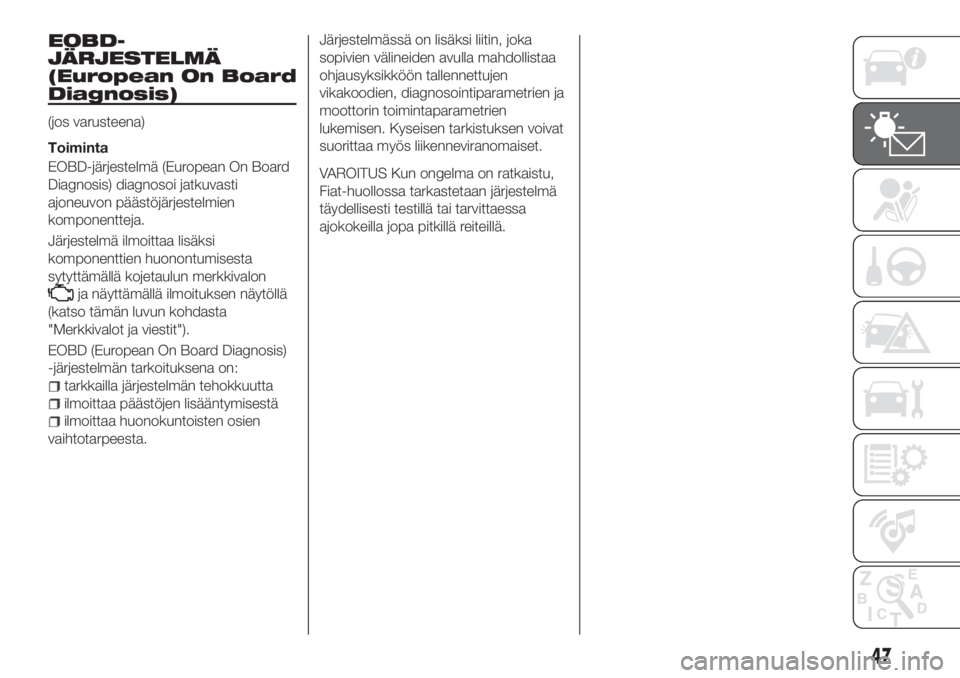

EOBD-
JÄRJESTELMÄ
(European On Board
Diagnosis)
(jos varusteena)
Toiminta
EOBD-järjestelmä (European On Board
Diagnosis) diagnosoi jatkuvasti
ajoneuvon päästöjärjestelmien
komponentteja.
Järjestelmä ilmoittaa lisäksi
komponenttien huonontumisesta
sytyttämällä kojetaulun merkkivalon
ja näyttämällä ilmoituksen näytöllä
(katso tämän luvun kohdasta
"Merkkivalot ja viestit").
EOBD (European On Board Diagnosis)
-järjestelmän tarkoituksena on:
tarkkailla järjestelmän tehokkuutta
ilmoittaa päästöjen lisääntymisestä
ilmoittaa huonokuntoisten osien
vaihtotarpeesta.Järjestelmässä on lisäksi liitin, joka
sopivien välineiden avulla mahdollistaa
ohjausyksikköön tallennettujen
vikakoodien, diagnosointiparametrien ja
moottorin toimintaparametrien
lukemisen. Kyseisen tarkistuksen voivat
suorittaa myös liikenneviranomaiset.
VAROITUS Kun ongelma on ratkaistu,
Fiat-huollossa tarkastetaan järjestelmä
täydellisesti testillä tai tarvittaessa
ajokokeilla jopa pitkillä reiteillä.
47

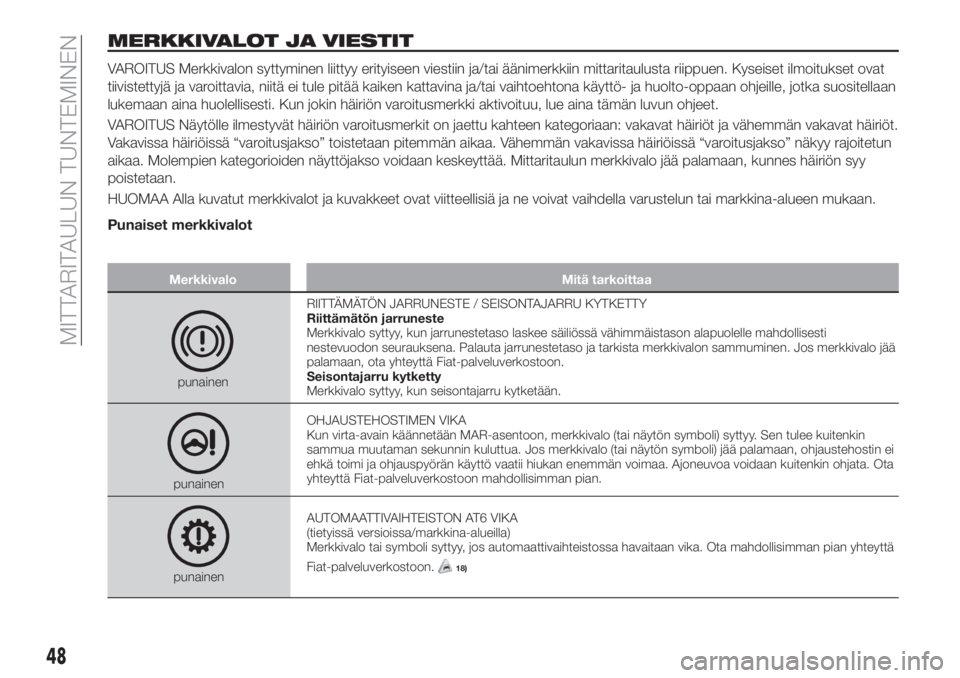

MERKKIVALOT JA VIESTIT
VAROITUS Merkkivalon syttyminen liittyy erityiseen viestiin ja/tai äänimerkkiin mittaritaulusta riippuen. Kyseiset ilmoitukset ovat
tiivistettyjä ja varoittavia, niitä ei tule pitää kaiken kattavina ja/tai vaihtoehtona käyttö- ja huolto-oppaan ohjeille, jotka suositellaan
lukemaan aina huolellisesti. Kun jokin häiriön varoitusmerkki aktivoituu, lue aina tämän luvun ohjeet.
VAROITUS Näytölle ilmestyvät häiriön varoitusmerkit on jaettu kahteen kategoriaan: vakavat häiriöt ja vähemmän vakavat häiriöt.
Vakavissa häiriöissä “varoitusjakso” toistetaan pitemmän aikaa. Vähemmän vakavissa häiriöissä “varoitusjakso” näkyy rajoitetun
aikaa. Molempien kategorioiden näyttöjakso voidaan keskeyttää. Mittaritaulun merkkivalo jää palamaan, kunnes häiriön syy
poistetaan.
HUOMAA Alla kuvatut merkkivalot ja kuvakkeet ovat viitteellisiä ja ne voivat vaihdella varustelun tai markkina-alueen mukaan.
Punaiset merkkivalot
Merkkivalo Mitä tarkoittaa
punainenRIITTÄMÄTÖN JARRUNESTE / SEISONTAJARRU KYTKETTY
Riittämätön jarruneste
Merkkivalo syttyy, kun jarrunestetaso laskee säiliössä vähimmäistason alapuolelle mahdollisesti
nestevuodon seurauksena. Palauta jarrunestetaso ja tarkista merkkivalon sammuminen. Jos merkkivalo jää
palamaan, ota yhteyttä Fiat-palveluverkostoon.
Seisontajarru kytketty
Merkkivalo syttyy, kun seisontajarru kytketään.
punainenOHJAUSTEHOSTIMEN VIKA
Kun virta-avain käännetään MAR-asentoon, merkkivalo (tai näytön symboli) syttyy. Sen tulee kuitenkin
sammua muutaman sekunnin kuluttua. Jos merkkivalo (tai näytön symboli) jää palamaan, ohjaustehostin ei
ehkä toimi ja ohjauspyörän käyttö vaatii hiukan enemmän voimaa. Ajoneuvoa voidaan kuitenkin ohjata. Ota
yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
punainenAUTOMAATTIVAIHTEISTON AT6 VIKA
(tietyissä versioissa/markkina-alueilla)
Merkkivalo tai symboli syttyy, jos automaattivaihteistossa havaitaan vika. Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.18)
48
