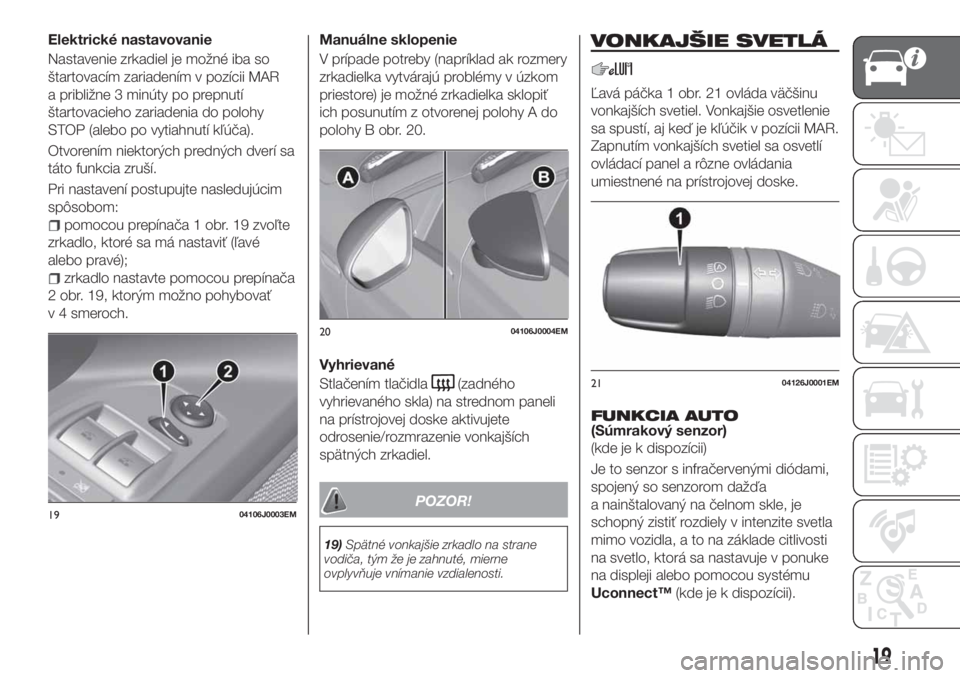

Elektrické nastavovanie
Nastavenie zrkadiel je možné iba so
štartovacím zariadením v pozícii MAR
a približne 3 minúty po prepnutí
štartovacieho zariadenia do polohy
STOP (alebo po vytiahnutí kľúča).
Otvorením niektorých predných dverí sa
táto funkcia zruší.
Pri nastavení postupujte nasledujúcim
spôsobom:
pomocou prepínača 1 obr. 19 zvoľte
zrkadlo, ktoré sa má nastaviť (ľavé
alebo pravé);
zrkadlo nastavte pomocou prepínača
2 obr. 19, ktorým možno pohybovať
v 4 smeroch.Manuálne sklopenie
V prípade potreby (napríklad ak rozmery
zrkadielka vytvárajú problémy v úzkom
priestore) je možné zrkadielka sklopiť
ich posunutím z otvorenej polohy A do
polohy B obr. 20.
Vyhrievané
Stlačením tlačidla
(zadného
vyhrievaného skla) na strednom paneli
na prístrojovej doske aktivujete
odrosenie/rozmrazenie vonkajších
spätných zrkadiel.
POZOR!
19)Spätné vonkajšie zrkadlo na strane
vodiča, tým že je zahnuté, mierne
ovplyvňuje vnímanie vzdialenosti.
VONKAJŠIE SVETLÁ
Ľavá páčka 1 obr. 21 ovláda väčšinu
vonkajších svetiel. Vonkajšie osvetlenie
sa spustí, aj keď je kľúčik v pozícii MAR.
Zapnutím vonkajších svetiel sa osvetlí
ovládací panel a rôzne ovládania
umiestnené na prístrojovej doske.
FUNKCIA AUTO(Súmrakový senzor)
(kde je k dispozícii)
Je to senzor s infračervenými diódami,
spojený so senzorom dažďa
a nainštalovaný na čelnom skle, je
schopný zistiť rozdiely v intenzite svetla
mimo vozidla, a to na základe citlivosti
na svetlo, ktorá sa nastavuje v ponuke
na displeji alebo pomocou systému
Uconnect™(kde je k dispozícii).
1904106J0003EM
2004106J0004EM
2104126J0001EM
19
Page 22 of 252

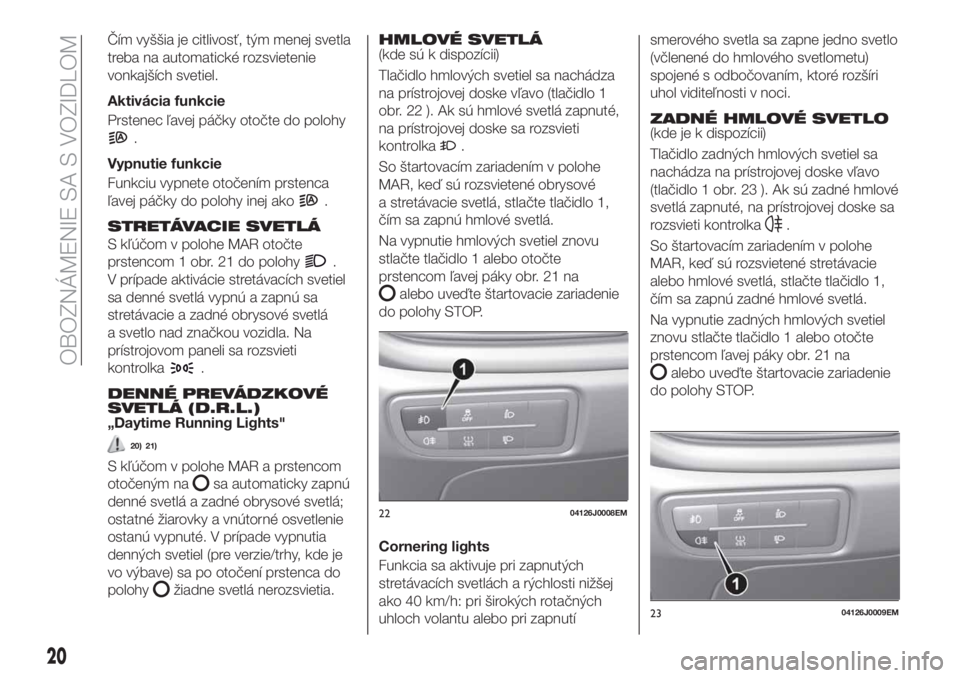

Čím vyššia je citlivosť, tým menej svetla
treba na automatické rozsvietenie
vonkajších svetiel.
Aktivácia funkcie
Prstenec ľavej páčky otočte do polohy
.
Vypnutie funkcie
Funkciu vypnete otočením prstenca
ľavej páčky do polohy inej ako
.
STRETÁVACIE SVETLÁ
S kľúčom v polohe MAR otočte
prstencom 1 obr. 21 do polohy
.
V prípade aktivácie stretávacích svetiel
sa denné svetlá vypnú a zapnú sa
stretávacie a zadné obrysové svetlá
a svetlo nad značkou vozidla. Na
prístrojovom paneli sa rozsvieti
kontrolka
.
DENNÉ PREVÁDZKOVÉ
SVETLÁ (D.R.L.)
„Daytime Running Lights"
20) 21)
S kľúčom v polohe MAR a prstencom
otočeným na
sa automaticky zapnú
denné svetlá a zadné obrysové svetlá;
ostatné žiarovky a vnútorné osvetlenie
ostanú vypnuté. V prípade vypnutia
denných svetiel (pre verzie/trhy, kde je
vo výbave) sa po otočení prstenca do
polohy
žiadne svetlá nerozsvietia.
HMLOVÉ SVETLÁ(kde sú k dispozícii)
Tlačidlo hmlových svetiel sa nachádza
na prístrojovej doske vľavo (tlačidlo 1
obr. 22 ). Ak sú hmlové svetlá zapnuté,
na prístrojovej doske sa rozsvieti
kontrolka
.
So štartovacím zariadením v polohe
MAR, keď sú rozsvietené obrysové
a stretávacie svetlá, stlačte tlačidlo 1,
čím sa zapnú hmlové svetlá.
Na vypnutie hmlových svetiel znovu
stlačte tlačidlo 1 alebo otočte
prstencom ľavej páky obr. 21 na
alebo uveďte štartovacie zariadenie
do polohy STOP.
Cornering lights
Funkcia sa aktivuje pri zapnutých
stretávacích svetlách a rýchlosti nižšej
ako 40 km/h: pri širokých rotačných
uhloch volantu alebo pri zapnutísmerového svetla sa zapne jedno svetlo
(včlenené do hmlového svetlometu)
spojené s odbočovaním, ktoré rozšíri
uhol viditeľnosti v noci.
ZADNÉ HMLOVÉ SVETLO(kde je k dispozícii)
Tlačidlo zadných hmlových svetiel sa
nachádza na prístrojovej doske vľavo
(tlačidlo 1 obr. 23 ). Ak sú zadné hmlové
svetlá zapnuté, na prístrojovej doske sa
rozsvieti kontrolka
.
So štartovacím zariadením v polohe
MAR, keď sú rozsvietené stretávacie
alebo hmlové svetlá, stlačte tlačidlo 1,
čím sa zapnú zadné hmlové svetlá.
Na vypnutie zadných hmlových svetiel
znovu stlačte tlačidlo 1 alebo otočte
prstencom ľavej páky obr. 21 na
alebo uveďte štartovacie zariadenie
do polohy STOP.
2204126J0008EM
2304126J0009EM
20
OBOZNÁMENIE SA S VOZIDLOM
Page 23 of 252

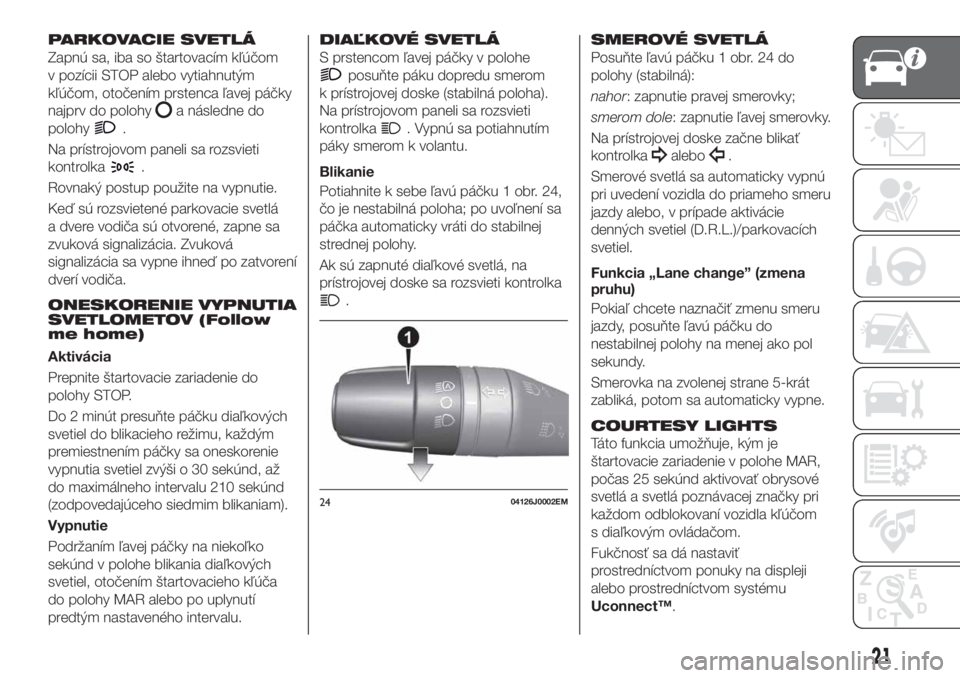

PARKOVACIE SVETLÁ
Zapnú sa, iba so štartovacím kľúčom
v pozícii STOP alebo vytiahnutým
kľúčom, otočením prstenca ľavej páčky
najprv do polohy
a následne do
polohy
.
Na prístrojovom paneli sa rozsvieti
kontrolka
.
Rovnaký postup použite na vypnutie.
Keď sú rozsvietené parkovacie svetlá
a dvere vodiča sú otvorené, zapne sa
zvuková signalizácia. Zvuková
signalizácia sa vypne ihneď po zatvorení
dverí vodiča.
ONESKORENIE VYPNUTIA
SVETLOMETOV (Follow
me home)
Aktivácia
Prepnite štartovacie zariadenie do
polohy STOP.
Do 2 minút presuňte páčku diaľkových
svetiel do blikacieho režimu, každým
premiestnením páčky sa oneskorenie
vypnutia svetiel zvýši o 30 sekúnd, až
do maximálneho intervalu 210 sekúnd
(zodpovedajúceho siedmim blikaniam).
Vypnutie
Podržaním ľavej páčky na niekoľko
sekúnd v polohe blikania diaľkových
svetiel, otočením štartovacieho kľúča
do polohy MAR alebo po uplynutí
predtým nastaveného intervalu.
DIAĽKOVÉ SVETLÁ
S prstencom ľavej páčky v polohe
posuňte páku dopredu smerom
k prístrojovej doske (stabilná poloha).
Na prístrojovom paneli sa rozsvieti
kontrolka
. Vypnú sa potiahnutím
páky smerom k volantu.
Blikanie
Potiahnite k sebe ľavú páčku 1 obr. 24,
čo je nestabilná poloha; po uvoľnení sa
páčka automaticky vráti do stabilnej
strednej polohy.
Ak sú zapnuté diaľkové svetlá, na
prístrojovej doske sa rozsvieti kontrolka
.
SMEROVÉ SVETLÁ
Posuňte ľavú páčku 1 obr. 24 do
polohy (stabilná):
nahor: zapnutie pravej smerovky;
smerom dole: zapnutie ľavej smerovky.
Na prístrojovej doske začne blikať
kontrolka
alebo.
Smerové svetlá sa automaticky vypnú
pri uvedení vozidla do priameho smeru
jazdy alebo, v prípade aktivácie
denných svetiel (D.R.L.)/parkovacích
svetiel.
Funkcia „Lane change” (zmena
pruhu)
Pokiaľ chcete naznačiť zmenu smeru
jazdy, posuňte ľavú páčku do
nestabilnej polohy na menej ako pol
sekundy.
Smerovka na zvolenej strane 5-krát
zabliká, potom sa automaticky vypne.
COURTESY LIGHTS
Táto funkcia umožňuje, kým je
štartovacie zariadenie v polohe MAR,
počas 25 sekúnd aktivovať obrysové
svetlá a svetlá poznávacej značky pri
každom odblokovaní vozidla kľúčom
s diaľkovým ovládačom.
Fukčnosť sa dá nastaviť
prostredníctvom ponuky na displeji
alebo prostredníctvom systému
Uconnect™.
2404126J0002EM
21
Page 24 of 252

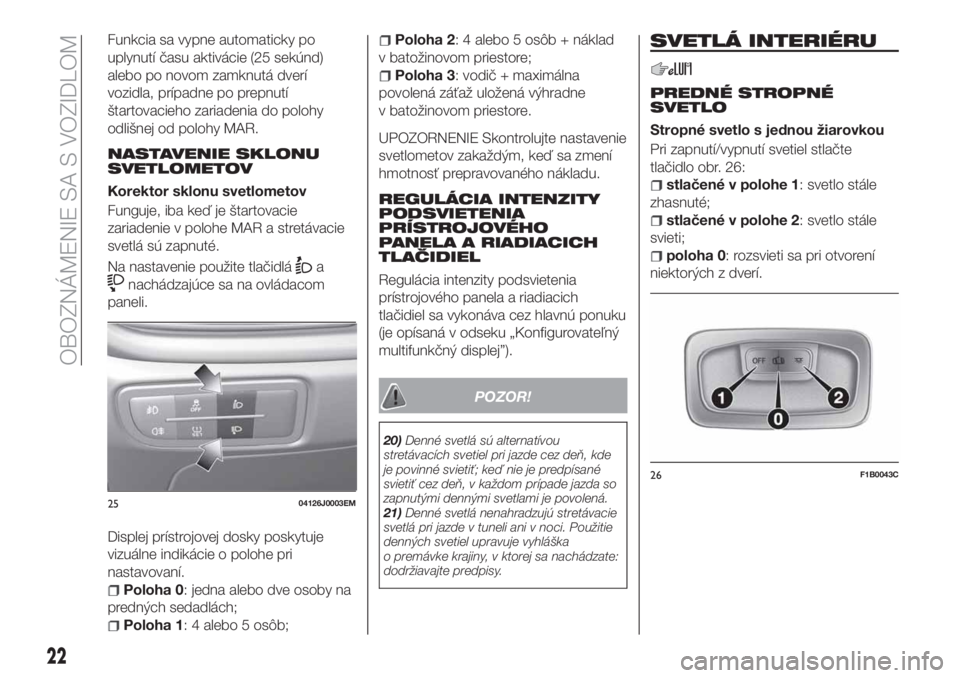

Funkcia sa vypne automaticky po
uplynutí času aktivácie (25 sekúnd)
alebo po novom zamknutá dverí
vozidla, prípadne po prepnutí
štartovacieho zariadenia do polohy
odlišnej od polohy MAR.
NASTAVENIE SKLONU
SVETLOMETOV
Korektor sklonu svetlometov
Funguje, iba keď je štartovacie
zariadenie v polohe MAR a stretávacie
svetlá sú zapnuté.
Na nastavenie použite tlačidlá
a
nachádzajúce sa na ovládacom
paneli.
Displej prístrojovej dosky poskytuje
vizuálne indikácie o polohe pri
nastavovaní.
Poloha 0: jedna alebo dve osoby na
predných sedadlách;
Poloha 1: 4 alebo 5 osôb;
Poloha 2: 4 alebo 5 osôb + náklad
v batožinovom priestore;
Poloha 3: vodič + maximálna
povolená záťaž uložená výhradne
v batožinovom priestore.
UPOZORNENIE Skontrolujte nastavenie
svetlometov zakaždým, keď sa zmení
hmotnosť prepravovaného nákladu.
REGULÁCIA INTENZITY
PODSVIETENIA
PRÍSTROJOVÉHO
PANELA A RIADIACICH
TLAČIDIEL
Regulácia intenzity podsvietenia
prístrojového panela a riadiacich
tlačidiel sa vykonáva cez hlavnú ponuku
(je opísaná v odseku „Konfigurovateľný
multifunkčný displej”).
POZOR!
20)Denné svetlá sú alternatívou
stretávacích svetiel pri jazde cez deň, kde
je povinné svietiť; keď nie je predpísané
svietiť cez deň, v každom prípade jazda so
zapnutými dennými svetlami je povolená.
21)Denné svetlá nenahradzujú stretávacie
svetlá pri jazde v tuneli ani v noci. Použitie
denných svetiel upravuje vyhláška
o premávke krajiny, v ktorej sa nachádzate:
dodržiavajte predpisy.
SVETLÁ INTERIÉRU
PREDNÉ STROPNÉ
SVETLO
Stropné svetlo s jednou žiarovkou
Pri zapnutí/vypnutí svetiel stlačte
tlačidlo obr. 26:
stlačené v polohe 1: svetlo stále
zhasnuté;
stlačené v polohe 2: svetlo stále
svieti;
poloha 0: rozsvieti sa pri otvorení
niektorých z dverí.
2504126J0003EM
26F1B0043C
22
OBOZNÁMENIE SA S VOZIDLOM
Page 25 of 252

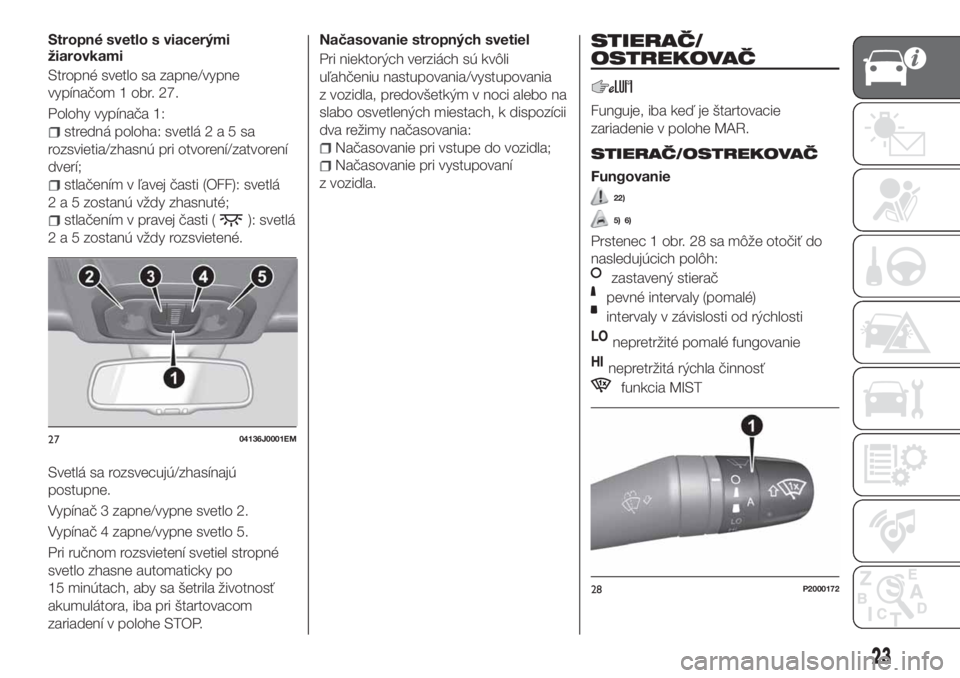

Stropné svetlo s viacerými
žiarovkami
Stropné svetlo sa zapne/vypne
vypínačom 1 obr. 27.
Polohy vypínača 1:
stredná poloha: svetlá2a5sa
rozsvietia/zhasnú pri otvorení/zatvorení
dverí;
stlačením v ľavej časti (OFF): svetlá
2 a 5 zostanú vždy zhasnuté;
stlačením v pravej časti (): svetlá
2 a 5 zostanú vždy rozsvietené.
Svetlá sa rozsvecujú/zhasínajú
postupne.
Vypínač 3 zapne/vypne svetlo 2.
Vypínač 4 zapne/vypne svetlo 5.
Pri ručnom rozsvietení svetiel stropné
svetlo zhasne automaticky po
15 minútach, aby sa šetrila životnosť
akumulátora, iba pri štartovacom
zariadení v polohe STOP.Načasovanie stropných svetiel
Pri niektorých verziách sú kvôli
uľahčeniu nastupovania/vystupovania
z vozidla, predovšetkým v noci alebo na
slabo osvetlených miestach, k dispozícii
dva režimy načasovania:
Načasovanie pri vstupe do vozidla;
Načasovanie pri vystupovaní
z vozidla.
STIERAČ/
OSTREKOVAČ
Funguje, iba keď je štartovacie
zariadenie v polohe MAR.
STIERAČ/OSTREKOVAČ
Fungovanie
22)
5) 6)
Prstenec 1 obr. 28 sa môže otočiť do
nasledujúcich polôh:
zastavený stierač
pevné intervaly (pomalé)
intervaly v závislosti od rýchlosti
LOnepretržité pomalé fungovanie
HInepretržitá rýchla činnosť
funkcia MIST
2704136J0001EM
28P2000172
23
Page 26 of 252

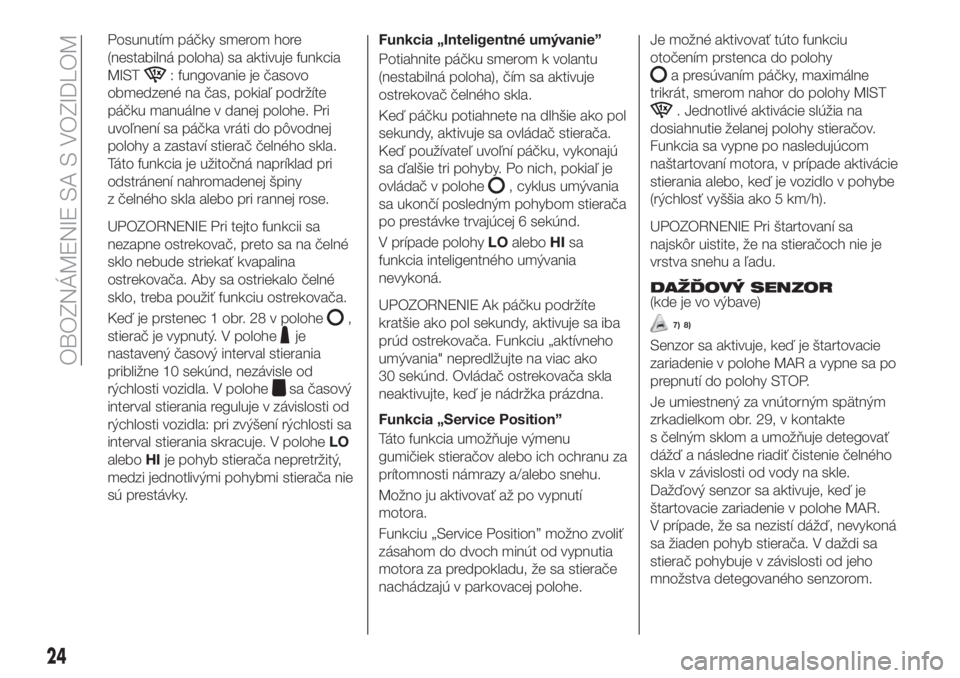

Posunutím páčky smerom hore
(nestabilná poloha) sa aktivuje funkcia
MIST
: fungovanie je časovo
obmedzené na čas, pokiaľ podržíte
páčku manuálne v danej polohe. Pri
uvoľnení sa páčka vráti do pôvodnej
polohy a zastaví stierač čelného skla.
Táto funkcia je užitočná napríklad pri
odstránení nahromadenej špiny
z čelného skla alebo pri rannej rose.
UPOZORNENIE Pri tejto funkcii sa
nezapne ostrekovač, preto sa na čelné
sklo nebude striekať kvapalina
ostrekovača. Aby sa ostriekalo čelné
sklo, treba použiť funkciu ostrekovača.
Keď je prstenec 1 obr. 28 v polohe,
stierač je vypnutý. V polohe
je
nastavený časový interval stierania
približne 10 sekúnd, nezávisle od
rýchlosti vozidla. V polohe
sa časový
interval stierania reguluje v závislosti od
rýchlosti vozidla: pri zvýšení rýchlosti sa
interval stierania skracuje. V poloheLO
aleboHIje pohyb stierača nepretržitý,
medzi jednotlivými pohybmi stierača nie
sú prestávky.Funkcia „Inteligentné umývanie”
Potiahnite páčku smerom k volantu
(nestabilná poloha), čím sa aktivuje
ostrekovač čelného skla.
Keď páčku potiahnete na dlhšie ako pol
sekundy, aktivuje sa ovládač stierača.
Keď používateľ uvoľní páčku, vykonajú
sa ďalšie tri pohyby. Po nich, pokiaľ je
ovládač v polohe
, cyklus umývania
sa ukončí posledným pohybom stierača
po prestávke trvajúcej 6 sekúnd.
V prípade polohyLOaleboHIsa
funkcia inteligentného umývania
nevykoná.
UPOZORNENIE Ak páčku podržíte
kratšie ako pol sekundy, aktivuje sa iba
prúd ostrekovača. Funkciu „aktívneho
umývania" nepredlžujte na viac ako
30 sekúnd. Ovládač ostrekovača skla
neaktivujte, keď je nádržka prázdna.
Funkcia „Service Position”
Táto funkcia umožňuje výmenu
gumičiek stieračov alebo ich ochranu za
prítomnosti námrazy a/alebo snehu.
Možno ju aktivovať až po vypnutí
motora.
Funkciu „Service Position” možno zvoliť
zásahom do dvoch minút od vypnutia
motora za predpokladu, že sa stierače
nachádzajú v parkovacej polohe.Je možné aktivovať túto funkciu
otočením prstenca do polohy
a presúvaním páčky, maximálne
trikrát, smerom nahor do polohy MIST
. Jednotlivé aktivácie slúžia na
dosiahnutie želanej polohy stieračov.
Funkcia sa vypne po nasledujúcom
naštartovaní motora, v prípade aktivácie
stierania alebo, keď je vozidlo v pohybe
(rýchlosť vyššia ako 5 km/h).
UPOZORNENIE Pri štartovaní sa
najskôr uistite, že na stieračoch nie je
vrstva snehu a ľadu.
DAŽĎOVÝ SENZOR
(kde je vo výbave)
7) 8)
Senzor sa aktivuje, keď je štartovacie
zariadenie v polohe MAR a vypne sa po
prepnutí do polohy STOP.
Je umiestnený za vnútorným spätným
zrkadielkom obr. 29, v kontakte
s čelným sklom a umožňuje detegovať
dážď a následne riadiť čistenie čelného
skla v závislosti od vody na skle.
Dažďový senzor sa aktivuje, keď je
štartovacie zariadenie v polohe MAR.
V prípade, že sa nezistí dážď, nevykoná
sa žiaden pohyb stierača. V daždi sa
stierač pohybuje v závislosti od jeho
množstva detegovaného senzorom.
24
OBOZNÁMENIE SA S VOZIDLOM
Page 27 of 252
Aktivácia/vypnutie: pomocou ponuky
na displeji alebo systémuUconnect™
(kde je k dispozícii).
POZOR!
22)Keď je potrebné vyčistiť sklo, je nutné
ubezpečiť sa, či je zariadenie vypnuté alebo
je kľúč v polohe STOP.
UPOZORNENIE
5)Nepoužívajte stierač na očistenie čelného
skla od nahromadeného snehu alebo ľadu.
V prípade, že je stierač vystavený
nadmernej námahe, zasiahne ochranná
poistka motorčeka, ktorá zabráni
fungovaniu aj na niekoľko sekúnd. Ak sa
následne fungovanie neobnoví ani po
opätovnom naštartovaní, obráťte sa na
Autorizovaný servis Fiat.
6)Nezapínajte stierače, ak sú stieracie
gumičky z čelného skla zdvihnuté.
7)Neaktivujte dažďový senzor počas
umývania vozidla v automatickej
autoumývarni.
8)V prípade, že sa na čelnom skle
nachádza vrstva ľadu, ubezpečte sa
o vypnutí zariadenia.
KLIMATIZÁCIA
1)
OTVORY PRÍVODU
VZDUCHU
Ofukovače s možnosťou
nasmerovania
Nachádzajú sa na okrajoch
obr. 30 a v strede obr. 31 prístrojovej
dosky.
2904146J0003EM
3004156J0001EM
3104156J0002EM
25
Page 28 of 252

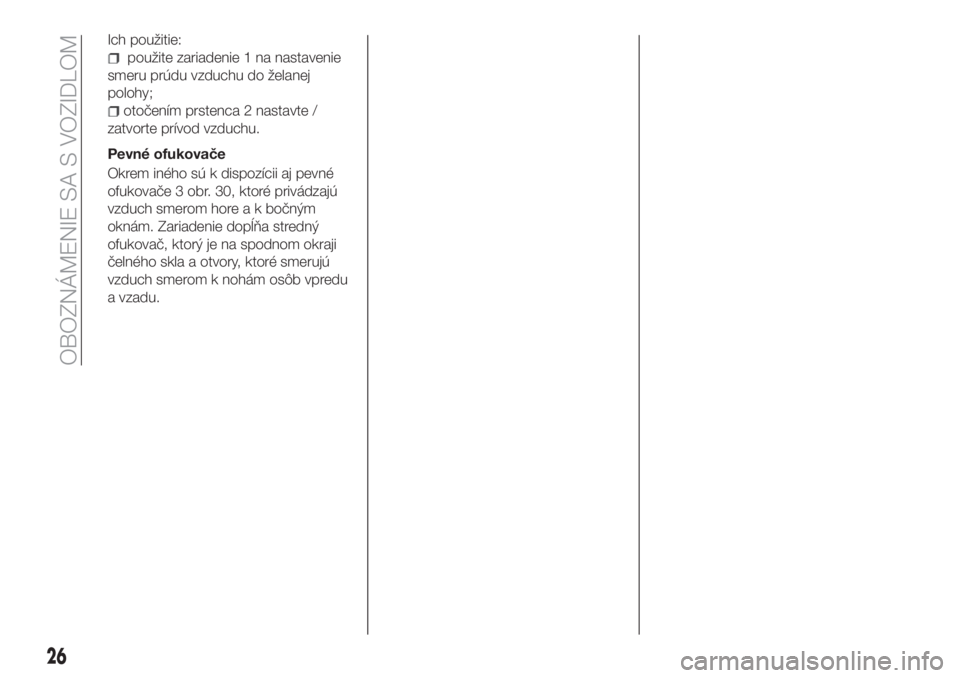

Ich použitie:
použite zariadenie 1 na nastavenie
smeru prúdu vzduchu do želanej
polohy;
otočením prstenca 2 nastavte /
zatvorte prívod vzduchu.
Pevné ofukovače
Okrem iného sú k dispozícii aj pevné
ofukovače 3 obr. 30, ktoré privádzajú
vzduch smerom hore a k bočným
oknám. Zariadenie dopĺňa stredný
ofukovač, ktorý je na spodnom okraji
čelného skla a otvory, ktoré smerujú
vzduch smerom k nohám osôb vpredu
a vzadu.
26
OBOZNÁMENIE SA S VOZIDLOM
Page 29 of 252

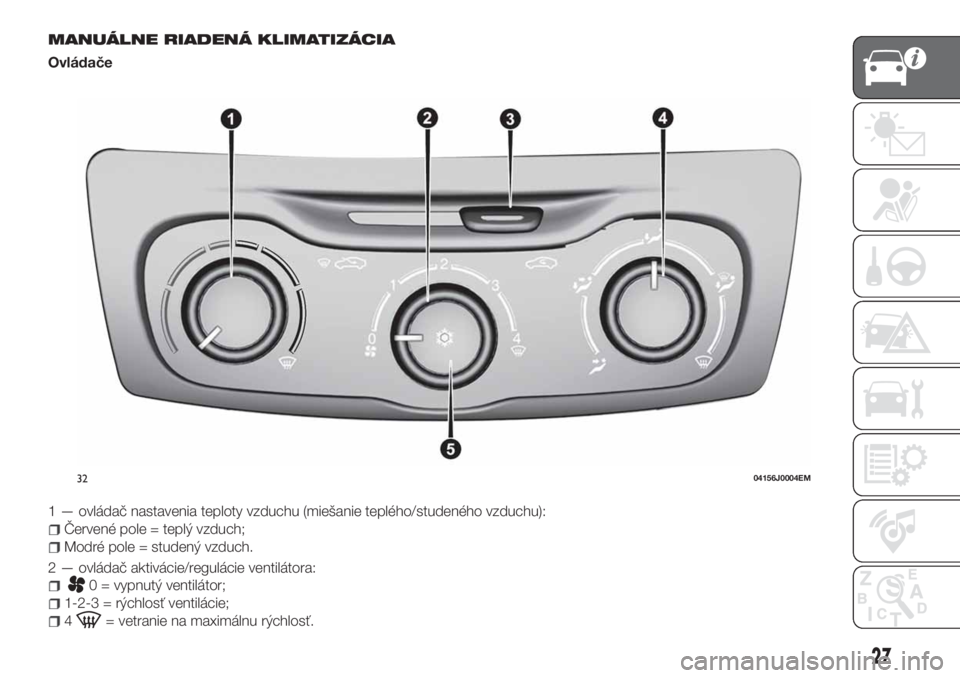

MANUÁLNE RIADENÁ KLIMATIZÁCIA
Ovládače
1 — ovládač nastavenia teploty vzduchu (miešanie teplého/studeného vzduchu):
Červené pole = teplý vzduch;
Modré pole = studený vzduch.
2 — ovládač aktivácie/regulácie ventilátora:
0 = vypnutý ventilátor;
1-2-3 = rýchlosť ventilácie;
4= vetranie na maximálnu rýchlosť.
3204156J0004EM
27
Page 30 of 252
3 — posuvný ovládač pre zapnutie/ vypnutie vnútornej cirkulácie vzduchu;
Nastavením posuvného ovládača do polohy
sa zapne cirkulácia vnútorného vzduchu.
Nastavením posuvného ovládača do polohy
sa cirkulácia vnútorného vzduchu vypne.
4 — ovládač pre rozdelenie prúdenia vzduchu:
prúdenie vzduchu zo stredných a bočných otvorov
prúdenie vzduchu zo stredných a bočných otvorov a z otvorov prívodu vzduchu v oblasti nôh vpredu a vzadu
výstup vzduchu z otvorov v oblasti nôh vpredu a vzadu a mierny prúd vzduchu aj z bočných otvorov na palubnej doske
výstup vzduchu z otvorov v oblasti nôh vpredu, vzadu, pred čelným sklom a smerom na bočné okná a mierny prúd
vzduchu aj z bočných otvorov na palubnej doske
výstup vzduchu z otvorov pred čelným sklom, smerom na bočné okná a mierny prúd vzduchu aj z bočných otvorov na
palubnej doske
5 — Tlačidlo na zapnutie/vypnutie klimatizácie
Stlačením tlačidla 5 obr. 32 (kontrolka na ovládači svieti) nastane zapnutie klimatizácie.
Opätovným stlačením tlačidla 5 (kontrolka na ovládači nesvieti) sa klimatizácia vypne.
Doplnkový ohrievač(kde je vo výbave)
Doplnkový ohrievač zaručuje rýchlejšie vykúrenie interiéru.
Aktivuje sa pri studenom počasí, pri nasledovných podmienkach:
mimoriadne nízka vonkajšia teplota;
nízka teplota chladiacej kvapaliny motora;
naštartovaný motor;
rýchlosť ventilátora nastavená aspoň na 1. rýchlosť;
ovládač 1 otočený úplne vpravo do červeného sektora.
Ohrievač sa vypne po zrušení niektorej z vyššie uvedených podmienok.
PoznámkaVýkon elektrického ohrievača sa moduluje podľa napätia akumulátora.
28
OBOZNÁMENIE SA S VOZIDLOM
