Page 61 of 264
Контрольная лампа Что означает
янтарно-желтая лампаРУЧНОЕ ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕСИСТЕМЫ START&STOP
(для исполнений/рынков, где предусмотрено).
Включение– на включение системы указывает, где предусмотрено, сообщение на дисплее.
Выключение– на выключение системы Start&Stop указывает контрольная лампа и, где предусмотрено,
соответствующее сообщение на дисплее.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ FIAT CODE
Контрольная лампа или символ загорается при неисправности системы Fiat CODE. Незамедлительно
обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ПАРКОВОЧНЫХ ДАТЧИКОВ (PARK ASSIST)
Появление желтого индикатора или символа сигнализирует о временной неисправности парковочных
датчиков. Если после очистки участка размещения парковочных датчиков проблема сохраняется,
обратитесь в сервисный центр Fiat.
янтарно-желтая лампаВОДА В ФИЛЬТРЕ Д ИЗЕЛЬНОГО ТОПЛИВА (для дизельных моделей)
Контрольная лампа или символ начинает гореть непрерывно во время движения (вместе с появлением
сообщения на дисплее), указывая на наличие воды в фильтре дизельного топлива.
22)
59
Page 62 of 264
Контрольная лампа Что означает
янтарно-желтая лампаОТРАБОТАННОЕ МОТОРНОЕ МАСЛО
(где предусмотрено)
Исполнения с дизельным двигателем: контрольная лампа или символ загорается и выводится на
дисплей циклами по 3 минуты с паузой выключения 5 секунд до тех пор, пока не будет заменено масло.
Символ будет отображаться на дисплее в течение всего периода визуализации.
Исполнения с бензиновым двигателем: контрольная лампа или символ загораются на дисплее, а
потом исчезают в конце цикла визуализации.
ПРЕДУПРЕЖД ЕНИЕ. После первой сигнализации символ будет продолжать включаться в описанном выше
режиме при каждом запуске двигателя, до тех пор пока не будет заменено масло.
Включение контрольной лампы или символа не должно считаться неисправностью автомобиля; оно
указывает водителю, что обычная эксплуатация транспортного средства привела к необходимости
заменить моторное масло.
Следует помнить, что износ моторного масла ускоряется эксплуатацией автомобиля на короткие
дистанции, что препятствует двигателюдостигнуть рабочих температур.
В этом случае следует незамедлительно обратиться в сервисный центр Fiat.
23) 24)
янтарно-желтая лампаОЧИСТКА ФИЛЬТРА DPF (только модели с дизельным двигателем с фильтром DPF)
Контрольная лампа загорается в постоянном режиме, указывая, что система DPF нуждается в удалении
отфильтрованных загрязняющих веществ (твердых частиц) путем процесса регенерации.
Контрольная лампа остается выключенной во время всего процесса регенерации фильтра DPF и загорается
только когда условия эксплуатации автомобиля требуют оповещения водителя.
Чтобы лампа погасла, необходимо поддерживать автомобиль в движении до завершения процесса
регенерации. Длительность процесса составляет в среднем около 15 минут. Оптимальным условием для
завершения процесса регенерации является скорость автомобиля 60 км/ч при режиме работы двигателя
выше 2000 об/мин.
Включение контрольной лампы не считается неисправностью автомобиля и нет необходимости
обращаться в автомастерскую.
ПРЕДУПРЕЖД ЕНИЕ: Несоблюдение процедуры, предусмотренной в случае загорания контрольной лампы
при проходе большого количества километров, может привести к загораниюконтрольной лампы
с вытекающей из этого необходимостьюобращения на станциютехобслуживания для восстановления
функций устройства DPF.
25)
60
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
Page 63 of 264
ПРЕДУПРЕЖДЕНИЕ
21)Если контрольная лампа или значок на дисплее продолжают мигать во время движения, обратитесь в сервисный центр Fiat .
22)Наличие воды в системе подачи топлива может привести к серьезным повреждениям в системе впрыска и стать причиной сбоев в работе
двигателя. Если символ
загорается на дисплее, следует незамедлительно обратиться в сервисный центр Fiat для продува системы. Если
такой сигнал появляется сразу после заправки автомобиля топливом, скорее всего, в топливный бак попала вода. Немедленно заглушите двигатель
и обратитесь в сервисный центр Fiat .
23)После включения контрольной лампы
отработанное моторное масло следует заменить как можно быстрей и не позднее пробега в 500
км после первого включения. Несоблюдение указанных рекомендаций может привести к серьезному повреждению двигателя, а также к
прекращению срока действия гарантии. Необходимо помнить, что включение этой контрольной лампы никак не связано с количеством масла в
двигателе, поэтому при появлении мигающей контрольной лампы ни в коем случае не следует добавлять в двигатель масло.
24)Если символ мигает во время движения, обратитесь на станцию техобслуживания Fiat .
25)Скорость движения должна всегда соответствовать условиям дорожного движения, климатическим условиям и действующим правилам
дорожного движения. Двигатель можно заглушить при горящей контрольной лампе фильтра DPF, однако многократное прерывание процесса
регенерации может вызвать слишком быструю отработку моторного масла. Поэтому рекомендуется всегда дожидаться выключения символа,
следуя вышеприведенным указаниям, а затем выключать двигатель. Не рекомендуется заканчивать процесс регенерации фильтра DPF при
остановленном автомобиле.
61

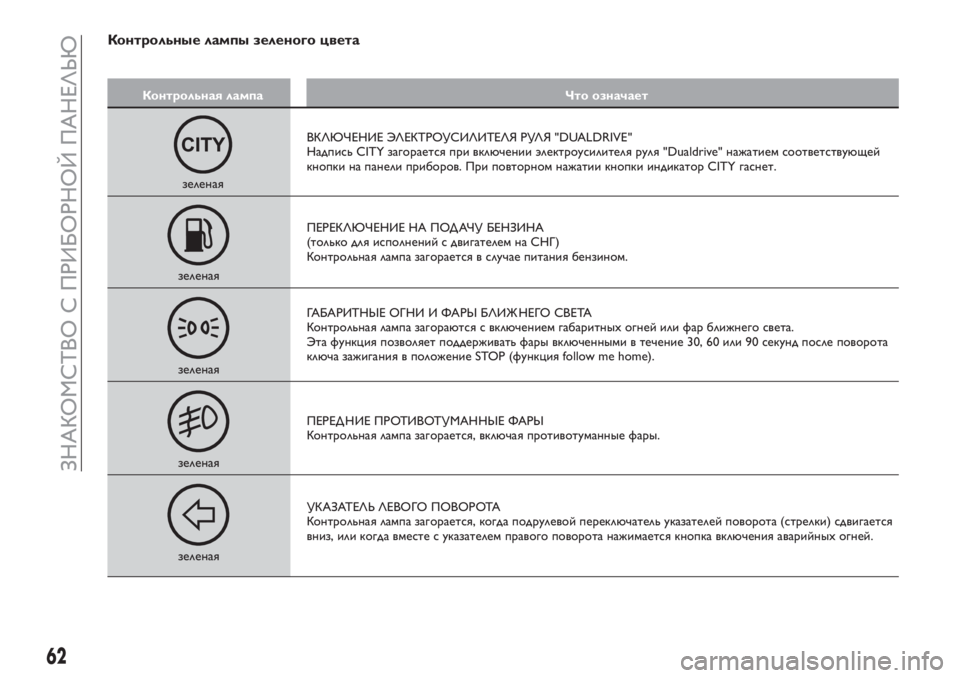

Page 64 of 264
Контрольные лампы зеленого цвета
Контрольная лампа Что означает
зеленаяВКЛЮЧЕНИЕ ЭЛЕКТРОУСИЛИТЕЛЯ РУЛЯ "DUALDRIVE"
Надпись CITY загорается при включении электроусилителя руля "Dualdrive" нажатием соответствующей
кнопки на панели приборов. При повторном нажатии кнопки индикатор CITY гаснет.
зеленаяПЕРЕКЛЮЧЕНИЕ НА ПОДАЧУ БЕНЗИНА
(только для исполнений с двигателем на СНГ)
Контрольная лампа загорается в случае питания бензином.
зеленаяГАБАРИТНЫЕ ОГНИ И ФАРЫ БЛИЖ НЕГО СВЕТА
Контрольная лампа загораются с включением габаритных огней или фар ближнего света.
Эта функция позволяет поддерживать фары включенными в течение 30, 60 или 90 секунд после поворота
ключа зажигания в положение STOP (функция follow me home).
зеленаяПЕРЕД НИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
Контрольная лампа загорается, включая противотуманные фары.
зеленаяУКАЗАТЕЛЬ ЛЕВОГО ПОВОРОТА
Контрольная лампа загорается, когда подрулевой переключатель указателей поворота (стрелки) сдвигается
вниз, или когда вместе с указателем правого поворота нажимается кнопка включения аварийных огней.
62
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

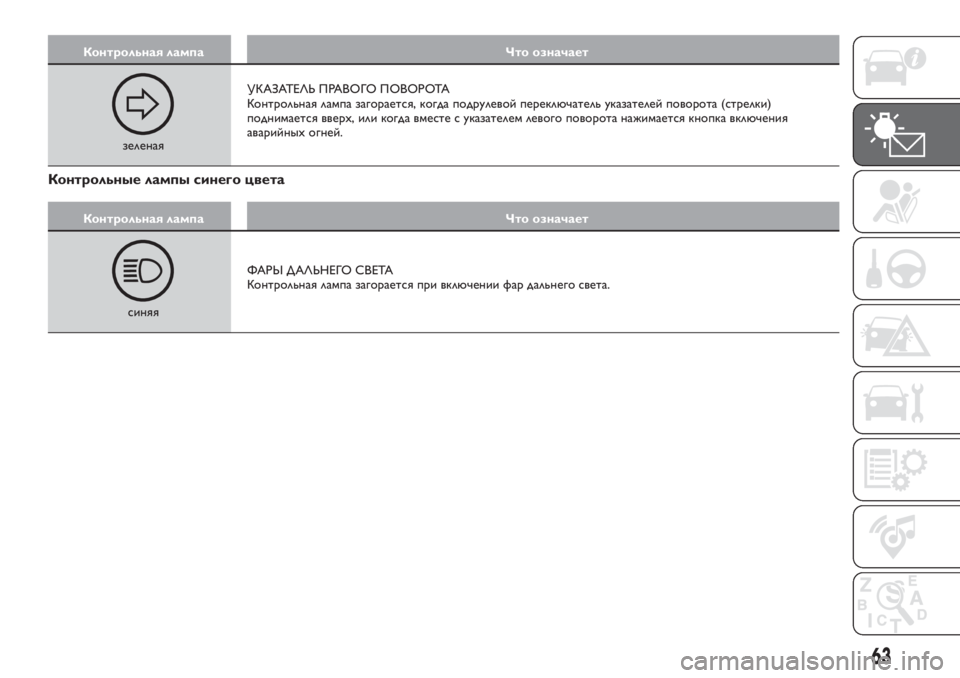

Page 65 of 264
Контрольная лампа Что означает
зеленаяУКАЗАТЕЛЬ ПРАВОГО ПОВОРОТА
Контрольная лампа загорается, когда подрулевой переключатель указателей поворота (стрелки)
поднимается вверх, или когда вместе с указателем левого поворота нажимается кнопка включения
аварийных огней.
Контрольные лампы синего цвета
Контрольная лампа Что означает
синяяФАРЫ ДАЛЬНЕГО СВЕТА
Контрольная лампа загорается при включении фар дальнего света.
63

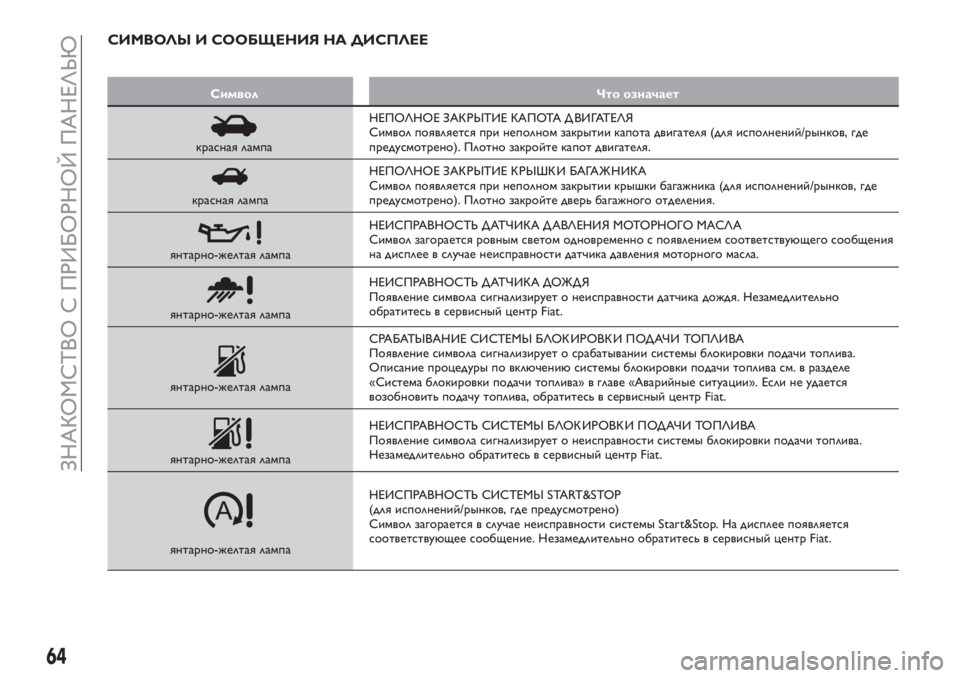

Page 66 of 264
СИМВОЛЫ И СООБЩЕНИЯ НА ДИСПЛЕЕ
Символ Что означает
красная лампаНЕПОЛНОЕ ЗАК РЫТИЕ КАПОТА Д ВИГАТЕЛЯ
Символ появляется при неполном закрытии капота двигателя (для исполнений/рынков, где
предусмотрено). Плотно закройте капот двигателя.
красная лампаНЕПОЛНОЕ ЗАК РЫТИЕ К РЫШК И БАГАЖ НИКА
Символ появляется при неполном закрытии крышки багажника (для исполнений/рынков, где
предусмотрено). Плотно закройте дверь багажного отделения.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА ДАВЛЕНИЯ МОТОРНОГО МАСЛА
Символ загорается ровным светом одновременно с появлением соответствующего сообщения
на дисплее в случае неисправности датчика давления моторного масла.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА ДОЖДЯ
Появление символа сигнализирует о неисправности датчика дождя. Незамедлительно
обратитесь в сервисный центр Fiat.
янтарно-желтая лампаСРАБАТЫВАНИЕ СИСТЕМЫ БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА
Появление символа сигнализирует о срабатывании системы блокировки подачи топлива.
Описание процедуры по включению системы блокировки подачи топлива см. в разделе
«Система блокировки подачи топлива» в главе «Аварийные ситуации». Если не удается
возобновить подачу топлива, обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА
Появление символа сигнализирует о неисправности системы блокировки подачи топлива.
Незамедлительно обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ START&STOP
(для исполнений/рынков, где предусмотрено)
Символ загорается в случае неисправности системы Start&Stop. На дисплее появляется
соответствующее сообщение. Незамедлительно обратитесь в сервисный центр Fiat.
64
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
Page 67 of 264
Символ Что означает
янтарно-желтая лампаНЕИСПРАВНОСТЬ ФАР НАРУЖ НОГО ОСВЕЩ ЕНИЯ
Символ загорается, указывая не неисправность наружного освещения: дневных ходовых огней
(DRL), стояночных огней, габаритных фар, указателей поворота, задней противотуманной
фары, фонаря заднего хода, подсветки номерного знака.
Причиной неисправности может быть перегоревшая лампочка, сгоревший защитный
предохранитель или сбой электрического соединения.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА УРОВНЯ ТОПЛИВА
Символ загорается в случае неисправности датчика уровня топлива. Обратитесь в сервисный
центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА УРОВНЯ ТОПЛИВА СНГ
Символ загорается в случае неисправности датчика уровня топлива СНГ. Обратитесь в
сервисный центр Fiat.
янтарно-желтая лампаВОЗМОЖ НОЕ ОБЛЕД ЕНЕНИЕ ДОРОГИ
Символ загорается, когда наружная температура ниже или равна 3 °C.
ПРЕДУПРЕЖД ЕНИЕ В случае неисправности датчика наружной температуры вместо цифр на
дисплее появляются черточки.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СУМЕРЕЧНОГО ДАТЧИКА
Этот символ загорается (одновременно с отображением соответствующего сообщения) в
случае неполадки сумеречного датчика. Незамедлительно обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ АУД ИОСИСТЕМЫ
Символ загорается при неисправности аудиосистемы. Незамедлительно обратитесь в
сервисный центр Fiat.
65

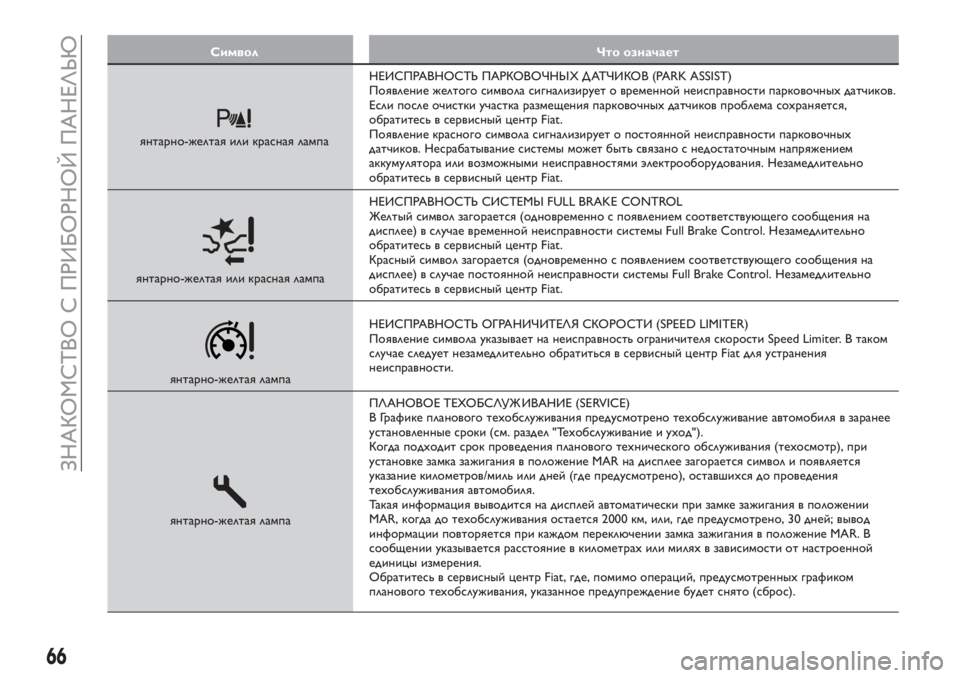

Page 68 of 264
Символ Что означает
янтарно-желтая или красная лампаНЕИСПРАВНОСТЬ ПАРКОВОЧНЫХ ДАТЧИКОВ (PARK ASSIST)
Появление желтого символа сигнализирует о временной неисправности парковочных датчиков.
Если после очистки участка размещения парковочных датчиков проблема сохраняется,
обратитесь в сервисный центр Fiat.
Появление красного символа сигнализирует о постоянной неисправности парковочных
датчиков. Несрабатывание системы может быть связано с недостаточным напряжением
аккумулятора или возможными неисправностями электрооборудования. Незамедлительно
обратитесь в сервисный центр Fiat.
янтарно-желтая или красная лампаНЕИСПРАВНОСТЬ СИСТЕМЫ FULL BRAKE CONTROL
Желтый символ загорается (одновременно с появлением соответствующего сообщения на
дисплее) в случае временной неисправности системы Full Brake Control. Незамедлительно
обратитесь в сервисный центр Fiat.
Красный символ загорается (одновременно с появлением соответствующего сообщения на
дисплее) в случае постоянной неисправности системы Full Brake Control. Незамедлительно
обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ОГРАНИЧИТЕЛЯ СКОРОСТИ (SPEED LIMITER)
Появление символа указывает на неисправность ограничителя скорости Speed Limiter. В таком
случае следует незамедлительно обратиться в сервисный центр Fiat для устранения
неисправности.
янтарно-желтая лампаПЛАНОВОЕ ТЕХОБСЛУЖ ИВАНИЕ (SERVICE)
В Графике планового техобслуживания предусмотрено техобслуживание автомобиля в заранее
установленные сроки (см. раздел "Техобслуживание и уход").
Когда подходит срок проведения планового технического обслуживания (техосмотр), при
установке замка зажигания в положение MAR на дисплее загорается символ и появляется
указание километров/миль или дней (где предусмотрено), оставшихся до проведения
техобслуживания автомобиля.
Такая информация выводится на дисплей автоматически при замке зажигания в положении
MAR, когда до техобслуживания остается 2000 км, или, где предусмотрено, 30 дней; вывод
информации повторяется при каждом переключении замка зажигания в положение MAR. В
сообщении указывается расстояние в километрах или милях в зависимости от настроенной
единицы измерения.
Обратитесь в сервисный центр Fiat, где, помимо операций, предусмотренных графиком
планового техобслуживания, указанное предупреждение будет снято (сброс).
66
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

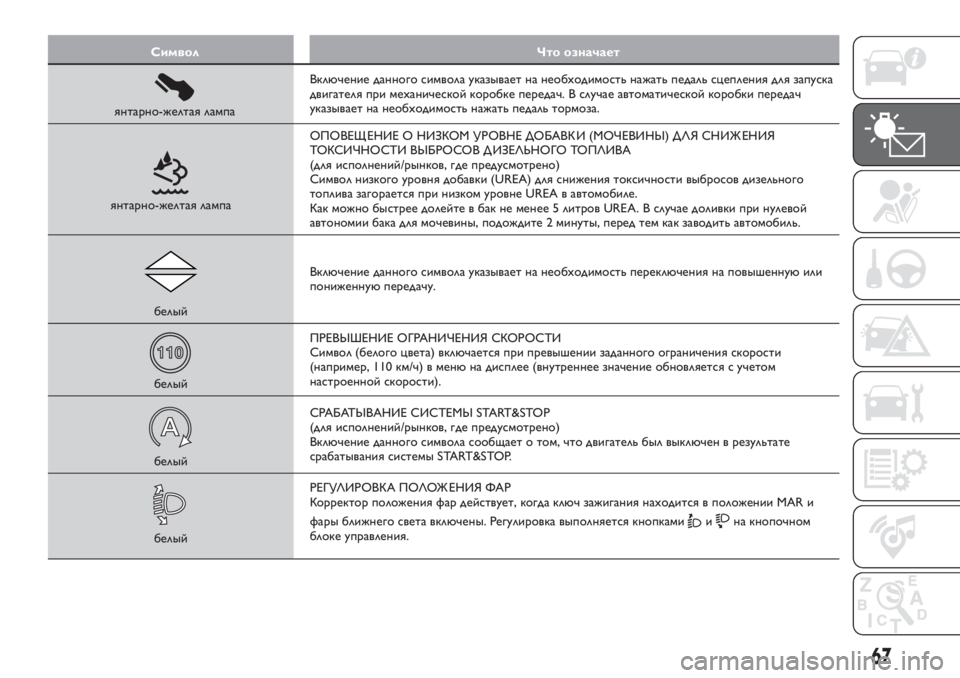

Page 69 of 264
Символ Что означает
янтарно-желтая лампаВключение данного символа указывает на необходимость нажать педаль сцепления для запуска
двигателя при механической коробке передач. В случае автоматической коробки передач
указывает на необходимость нажать педаль тормоза.
янтарно-желтая лампаОПОВЕЩ ЕНИЕ О НИЗКОМ УРОВНЕ ДОБАВК И (МОЧЕВИНЫ) ДЛЯ СНИЖ ЕНИЯ
ТОКСИЧНОСТИ ВЫБРОСОВ Д ИЗЕЛЬНОГО ТОПЛИВА
(для исполнений/рынков, где предусмотрено)
Символ низкого уровня добавки (UREA) для снижения токсичности выбросов дизельного
топлива загорается при низком уровне UREA в автомобиле.
Как можно быстрее долейте в бак не менее 5 литров UREA. В случае доливки при нулевой
автономии бака для мочевины, подождите 2 минуты, перед тем как заводить автомобиль.
белыйВключение данного символа указывает на необходимость переключения на повышенную или
пониженнуюпередачу.
белыйПРЕВЫШЕНИЕ ОГРАНИЧЕНИЯ СКОРОСТИ
Символ (белого цвета) включается при превышении заданного ограничения скорости
(например, 110 км/ч) в менюна дисплее (внутреннее значение обновляется с учетом
настроенной скорости).
белыйСРАБАТЫВАНИЕ СИСТЕМЫ START&STOP
(для исполнений/рынков, где предусмотрено)
Включение данного символа сообщает о том, что двигатель был выключен в результате
срабатывания системы START&STOP.
белыйРЕГУЛИРОВКА ПОЛОЖ ЕНИЯ ФАР
Корректор положения фар действует, когда ключ зажигания находится в положении MAR и
фары ближнего света включены. Регулировка выполняется кнопками
ина кнопочном
блоке управления.
67

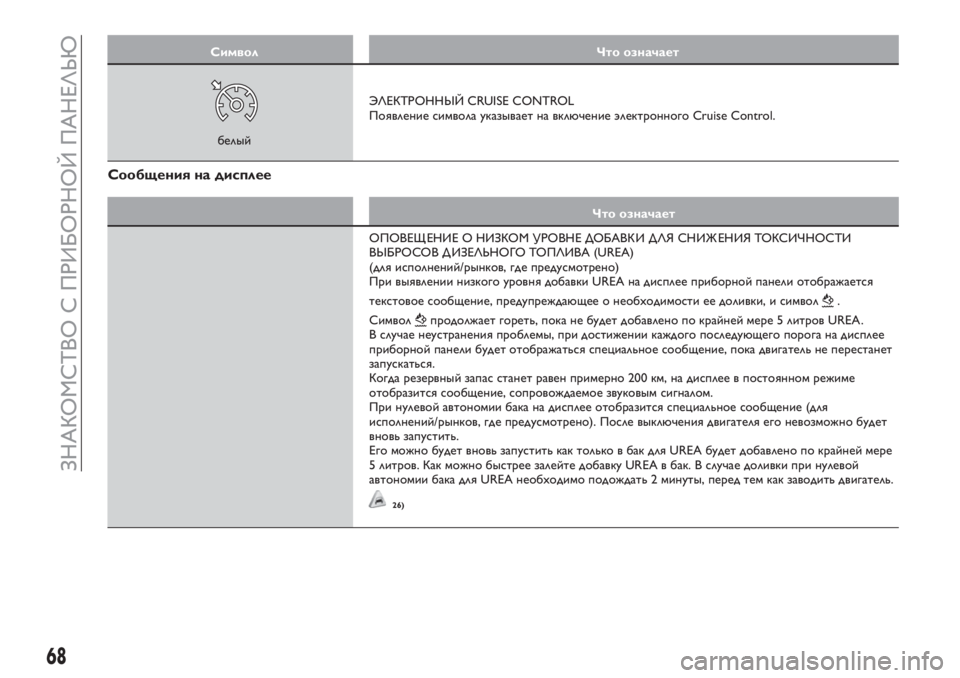

Page 70 of 264
Символ Что означает
белыйЭЛЕКТРОННЫЙ CRUISE CONTROL
Появление символа указывает на включение электронного Cruise Control.
Сообщения на дисплее
Что означает
ОПОВЕЩ ЕНИЕ О НИЗКОМ УРОВНЕ ДОБАВК И ДЛЯ СНИЖ ЕНИЯ ТОКСИЧНОСТИ
ВЫБРОСОВ Д ИЗЕЛЬНОГО ТОПЛИВА (UREA)
(для исполнений/рынков, где предусмотрено)
При выявлении низкого уровня добавки UREA на дисплее приборной панели отображается
текстовое сообщение, предупреждающее о необходимости ее доливки, и символ
.
Символ
продолжает гореть, пока не будет добавлено по крайней мере 5 литров UREA.
В случае неустранения проблемы, при достижении каждого последующего порога на дисплее
приборной панели будет отображаться специальное сообщение, пока двигатель не перестанет
запускаться.
Когда резервный запас станет равен примерно 200 км, на дисплее в постоянном режиме
отобразится сообщение, сопровождаемое звуковым сигналом.
При нулевой автономии бака на дисплее отобразится специальное сообщение (для
исполнений/рынков, где предусмотрено). После выключения двигателя его невозможно будет
вновь запустить.
Его можно будет вновь запустить как только в бак для UREA будет добавлено по крайней мере
5 литров. Как можно быстрее залейте добавку UREA в бак. В случае доливки при нулевой
автономии бака для UREA необходимо подождать 2 минуты, перед тем как заводить двигатель.
26)
68
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
