FIAT TIPO 4DOORS 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

предусмотрено):Защитная система
пассажира отключена: загорается и
горит ровным светом индикатор
на
приборной панели.
Безопасность и Техпомощь
При выборе пункта "Безопасность/
Техпомощь" можно выполнить
следующие настройки: Датчик дождя,
Громкость зуммера, Park Assist, Громк.
Park Assist.
Фары
При выборе пункта "Фары" можно
выполнить следующие настройки:
"Подсветка", "Фары дневного света",
"Фонари поворота", "Датчики фар",
"Follow me home".
Двери и блокировка дверей
При выборе пункта "Двери и
блокировка дверей" можно выполнить
следующие настройки: "Автозакрытие",
"Мигание при закрытии",
"Разблокировка дверей при выходе".
ПРИМЕЧАНИЯ При наличии системы
Uconnect™некоторые пункты меню
отображаются на дисплее этой
системы, а не на дисплее приборной
панели (см. описание в разделе,
посвященном Мультимедиа, или в
приложении онлайн).

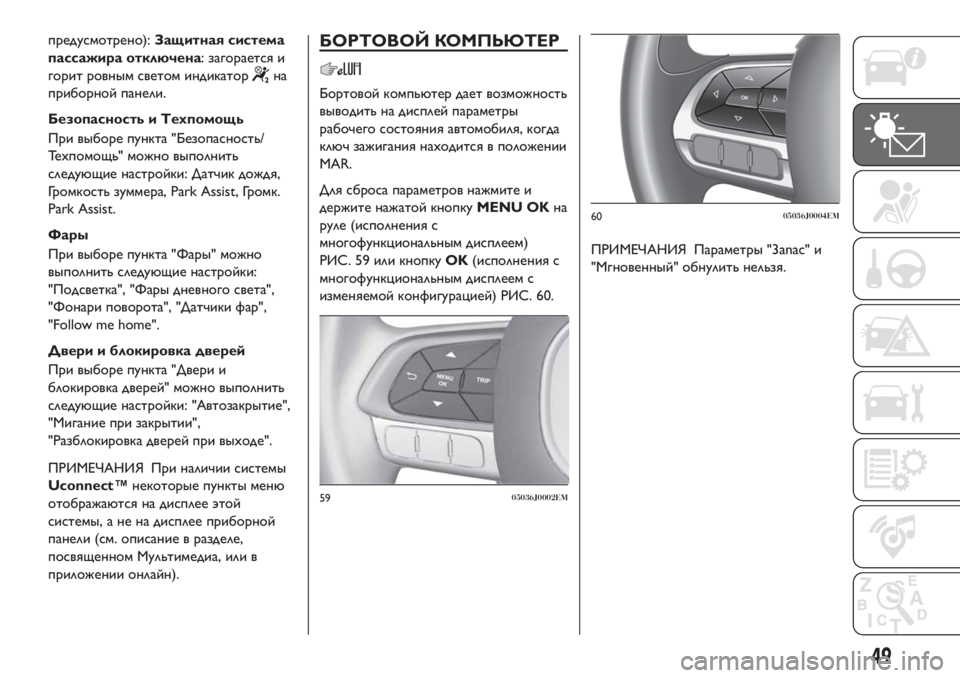

БОРТОВОЙ КОМПЬЮТЕР
Бортовой компьютер дает возможность
выводить на дисплей параметры
рабочего состояния автомобиля, когда
ключ зажигания находится в положении
MAR.
Для сброса параметров нажмите и
держите нажатой кнопкуMENU OKна
руле (исполнения с
многофункциональным дисплеем)
РИС. 59 или кнопкуOK(исполнения с
многофункциональным дисплеем с
изменяемой конфигурацией) РИС. 60.
ПРИМЕЧАНИЯ Параметры "3anac" и
"Мгновенный" обнулить нельзя.
5905036J0002EM
6005036J0004EM
49

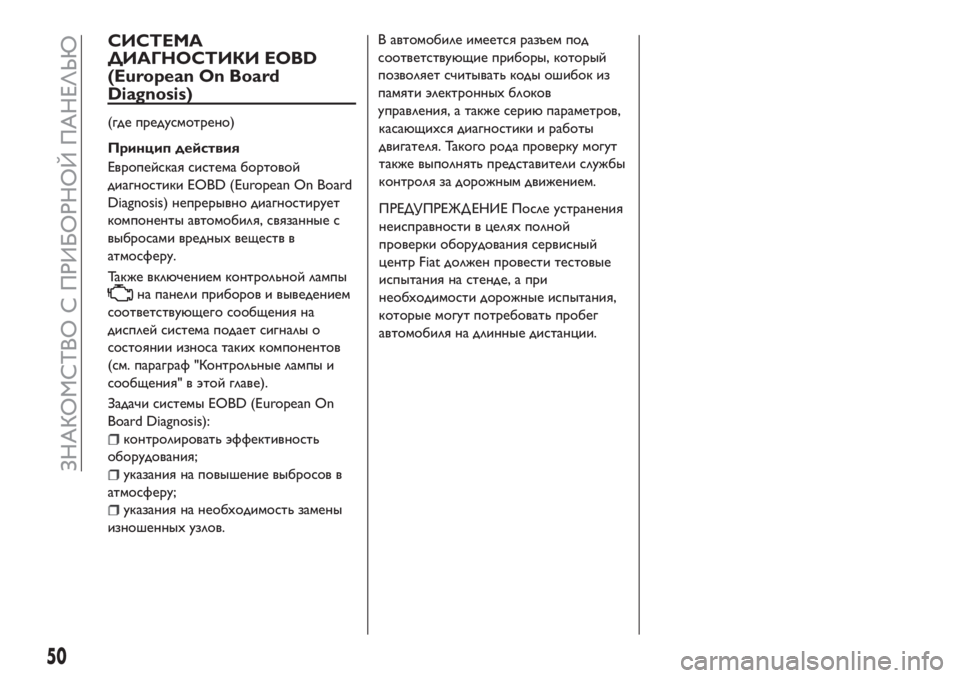

СИСТЕМА
ДИАГНОСТИКИ EOBD
(European On Board
Diagnosis)
(где предусмотрено)
Принцип действия
Европейская система бортовой
диагностики EOBD (European On Board
Diagnosis) непрерывно диагностирует
компоненты автомобиля, связанные с
выбросами вредных веществ в
атмосферу.
Также включением контрольной лампы
на панели приборов и выведением
соответствующего сообщения на
дисплей система подает сигналы о
состоянии износа таких компонентов
(см. параграф "Контрольные лампы и
сообщения" в этой главе).
Задачи системы EOBD (European On
Board Diagnosis):
контролировать эффективность
оборудования;
указания на повышение выбросов в
атмосферу;
указания на необходимость замены
изношенных узлов.В автомобиле имеется разъем под
соответствующие приборы, который
позволяет считывать коды ошибок из
памяти электронных блоков
управления, а также сериюпараметров,
касающихся диагностики и работы
двигателя. Такого рода проверку могут
также выполнять представители службы
контроля за дорожным движением.
ПРЕДУПРЕЖД ЕНИЕ После устранения
неисправности в целях полной
проверки оборудования сервисный
центр Fiat должен провести тестовые
испытания на стенде, а при
необходимости дорожные испытания,
которые могут потребовать пробег
автомобиля на длинные дистанции.
50
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

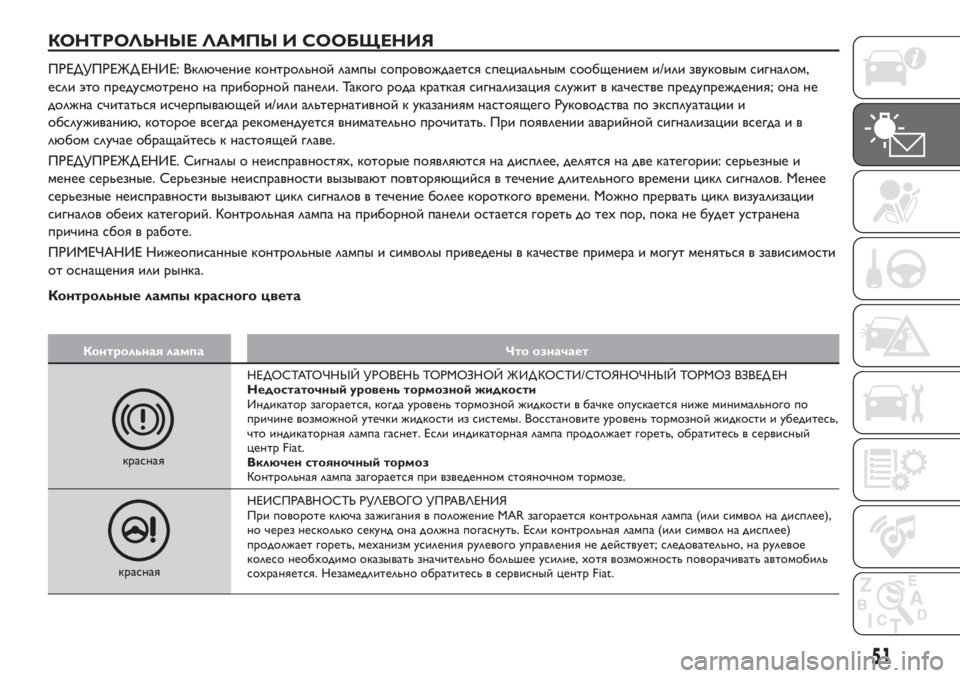

КОНТРОЛЬНЫЕ ЛАМПЫ И СООБЩЕНИЯ
ПРЕДУПРЕЖД ЕНИЕ: Включение контрольной лампы сопровождается специальным сообщением и/или звуковым сигналом,
если это предусмотрено на приборной панели. Такого рода краткая сигнализация служит в качестве предупреждения; она не
должна считаться исчерпывающей и/или альтернативной к указаниям настоящего Руководства по эксплуатации и
обслуживанию, которое всегда рекомендуется внимательно прочитать. При появлении аварийной сигнализации всегда и в
любом случае обращайтесь к настоящей главе.
ПРЕДУПРЕЖД ЕНИЕ. Сигналы о неисправностях, которые появляются на дисплее, делятся на две категории: серьезные и
менее серьезные. Серьезные неисправности вызывают повторяющийся в течение длительного времени цикл сигналов. Менее
серьезные неисправности вызывают цикл сигналов в течение более короткого времени. Можно прервать цикл визуализации
сигналов обеих категорий. Контрольная лампа на приборной панели остается гореть до тех пор, пока не будет устранена
причина сбоя в работе.
ПРИМЕЧАНИЕ Нижеописанные контрольные лампы и символы приведены в качестве примера и могут меняться в зависимости
от оснащения или рынка.
Контрольные лампы красного цвета
Контрольная лампа Что означает
краснаяНЕДОСТАТОЧНЫЙ УРОВЕНЬ ТОРМОЗНОЙ Ж ИД КОСТИ/СТОЯНОЧНЫЙ ТОРМОЗ ВЗВЕД ЕН
Недостаточный уровень тормозной жидкости
Индикатор загорается, когда уровень тормозной жидкости в бачке опускается ниже минимального по
причине возможной утечки жидкости из системы. Восстановите уровень тормозной жидкости и убедитесь,
что индикаторная лампа гаснет. Если индикаторная лампа продолжает гореть, обратитесь в сервисный
центр Fiat.
Включен стояночный тормоз
Контрольная лампа загорается при взведенном стояночном тормозе.
краснаяНЕИСПРАВНОСТЬ РУЛЕВОГО УПРАВЛЕНИЯ
При повороте ключа зажигания в положение MAR загорается контрольная лампа (или символ на дисплее),
но через несколько секунд она должна погаснуть. Если контрольная лампа (или символ на дисплее)
продолжает гореть, механизм усиления рулевого управления не действует; следовательно, на рулевое
колесо необходимо оказывать значительно большее усилие, хотя возможность поворачивать автомобиль
сохраняется. Незамедлительно обратитесь в сервисный центр Fiat.
51

Контрольная лампа Что означает

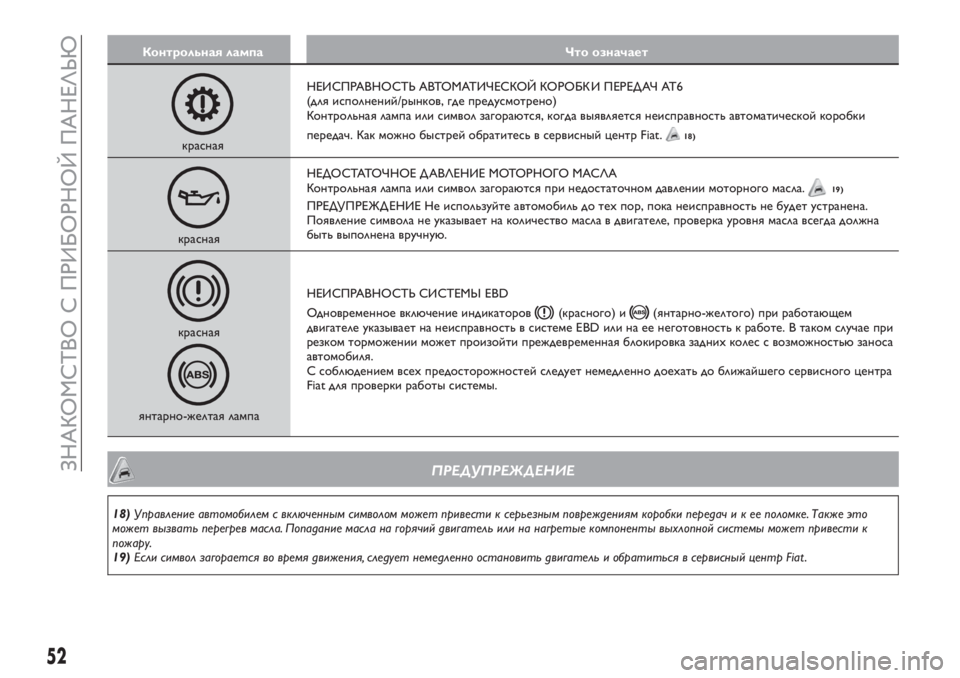

краснаяНЕИСПРАВНОСТЬ АВТОМАТИЧЕСКОЙ КОРОБК И ПЕРЕДАЧ AT6
(для исполнений/рынков, где предусмотрено)
Контрольная лампа или символ загораются, когда выявляется неисправность автоматической коробки
передач. Как можно быстрей обратитесь в сервисный центр Fiat.18)
краснаяНЕДОСТАТОЧНОЕ ДАВЛЕНИЕ МОТОРНОГО МАСЛА
Контрольная лампа или символ загораются при недостаточном давлении моторного масла.
19)
ПРЕДУПРЕЖД ЕНИЕ Не используйте автомобиль до тех пор, пока неисправность не будет устранена.
Появление символа не указывает на количество масла в двигателе, проверка уровня масла всегда должна
быть выполнена вручную.
красная
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ EBD
Одновременное включение индикаторов
(красного) и(янтарно-желтого) при работающем
двигателе указывает на неисправность в системе EBD или на ее неготовность к работе. В таком случае при
резком торможении может произойти преждевременная блокировка задних колес с возможностьюзаноса
автомобиля.
С соблюдением всех предосторожностей следует немедленно доехать до ближайшего сервисного центра
Fiat для проверки работы системы.
ПРЕДУПРЕЖДЕНИЕ
18)Управление автомобилем с включенным символом может привести к серьезным повреждениям коробки передачикееполомке. Также это
может вызвать перегрев масла. Попадание масла на горячий двигатель или на нагретые компоненты выхлопной системы может привести к
пожару.
19)Если символ загорается во время движения, следует немедленно остановить двигатель и обратиться в сервисный центр Fiat .
52
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Контрольная лампа Что означает

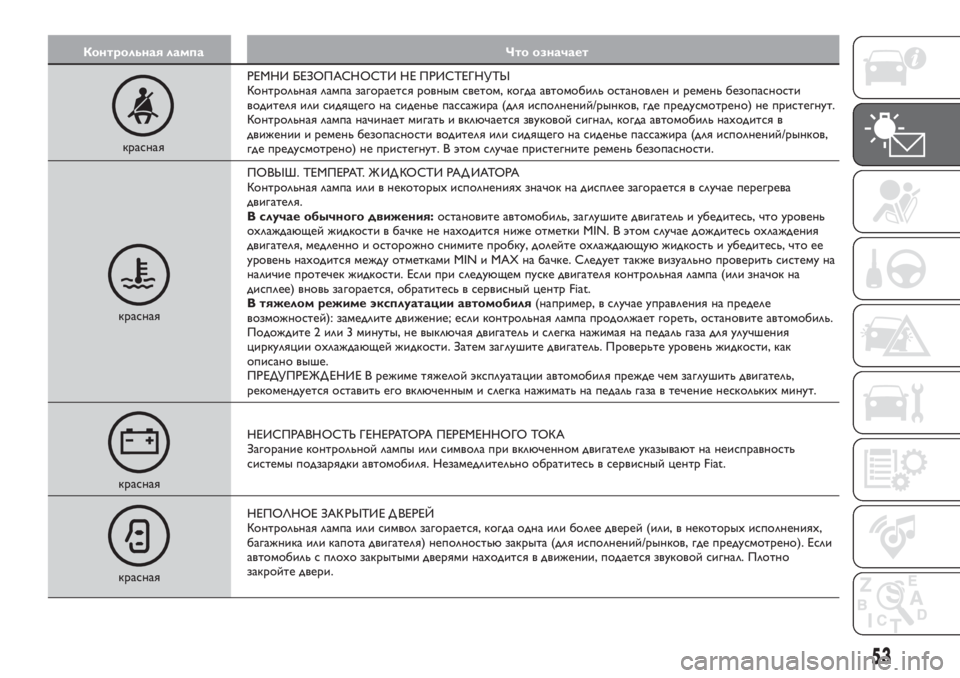

краснаяРЕМНИ БЕЗОПАСНОСТИ НЕ ПРИСТЕГНУТЫ
Контрольная лампа загорается ровным светом, когда автомобиль остановлен и ремень безопасности
водителя или сидящего на сиденье пассажира (для исполнений/рынков, где предусмотрено) не пристегнут.
Контрольная лампа начинает мигать и включается звуковой сигнал, когда автомобиль находится в
движении и ремень безопасности водителя или сидящего на сиденье пассажира (для исполнений/рынков,
где предусмотрено) не пристегнут. В этом случае пристегните ремень безопасности.
краснаяПОВЫШ. ТЕМПЕРАТ. Ж ИД КОСТИ РАД ИАТОРА
Контрольная лампа или в некоторых исполнениях значок на дисплее загорается в случае перегрева
двигателя.
В случае обычного движения:остановите автомобиль, заглушите двигатель и убедитесь, что уровень
охлаждающей жидкости в бачке не находится ниже отметки MIN. В этом случае дождитесь охлаждения
двигателя, медленно и осторожно снимите пробку, долейте охлаждающую жидкость и убедитесь, что ее
уровень находится между отметками MIN и MAX на бачке. Следует также визуально проверить систему на
наличие протечек жидкости. Если при следующем пуске двигателя контрольная лампа (или значок на
дисплее) вновь загорается, обратитесь в сервисный центр Fiat.
В тяжелом режиме эксплуатации автомобиля(например, в случае управления на пределе
возможностей): замедлите движение; если контрольная лампа продолжает гореть, остановите автомобиль.
Подождите 2 или 3 минуты, не выключая двигатель и слегка нажимая на педаль газа для улучшения
циркуляции охлаждающей жидкости. Затем заглушите двигатель. Проверьте уровень жидкости, как
описано выше.
ПРЕДУПРЕЖД ЕНИЕ В режиме тяжелой эксплуатации автомобиля прежде чем заглушить двигатель,
рекомендуется оставить его включенным и слегка нажимать на педаль газа в течение нескольких минут.
краснаяНЕИСПРАВНОСТЬ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА
Загорание контрольной лампы или символа при включенном двигателе указывают на неисправность
системы подзарядки автомобиля. Незамедлительно обратитесь в сервисный центр Fiat.
краснаяНЕПОЛНОЕ ЗАК РЫТИЕ Д ВЕРЕЙ
Контрольная лампа или символ загорается, когда одна или более дверей (или, в некоторых исполнениях,
багажника или капота двигателя) неполностьюзакрыта (для исполнений/рынков, где предусмотрено). Если
автомобиль с плохо закрытыми дверями находится в движении, подается звуковой сигнал. Плотно
закройте двери.
53

Контрольная лампа Что означает

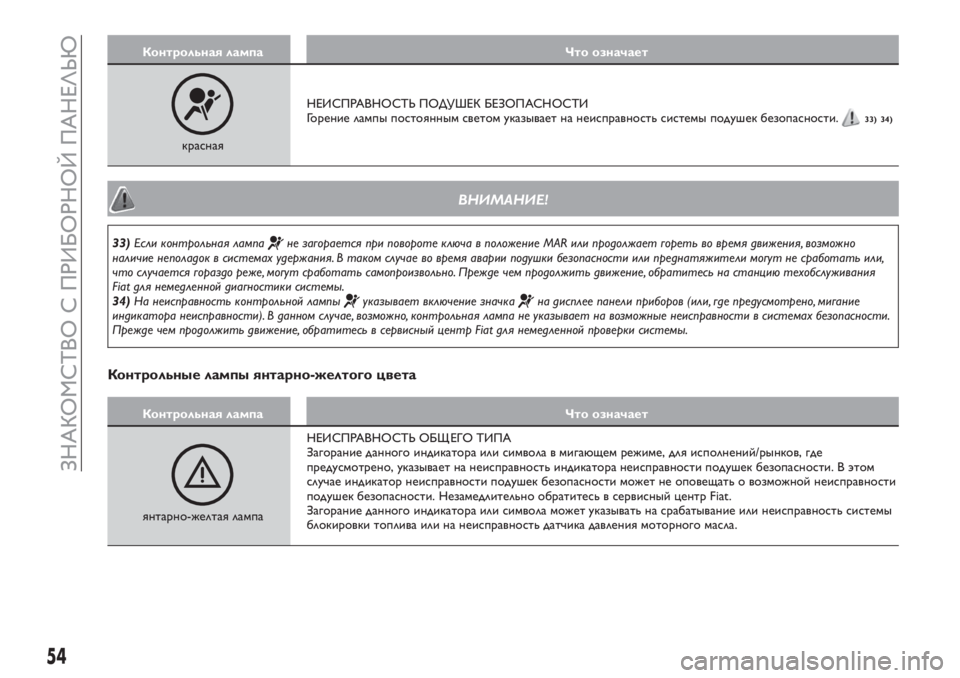

краснаяНЕИСПРАВНОСТЬ ПОДУШЕК БЕЗОПАСНОСТИ
Горение лампы постоянным светом указывает на неисправность системы подушек безопасности.
33) 34)
ВНИМАНИЕ!
33)Если контрольная лампане загорается при повороте ключа в положение MAR или продолжает гореть во время движения, возможно
наличие неполадок в системах удержания. В таком случае во время аварии подушки безопасности или преднатяжители могут не сработать или,
что случается гораздо реже, могут сработать самопроизвольно. Прежде чем продолжить движение, обратитесь на станцию техобслуживания
Fiat для немедленной диагностики системы.
34)На неисправность контрольной лампы
указывает включение значкана дисплее панели приборов (или, где предусмотрено, мигание
индикатора неисправности). В данном случае, возможно, контрольная лампа не указывает на возможные неисправности в системах безопасности.
Прежде чем продолжить движение, обратитесь в сервисный центр Fiat для немедленной проверки системы.
Контрольные лампы янтарно-желтого цвета
Контрольная лампа Что означает
янтарно-желтая лампаНЕИСПРАВНОСТЬ ОБЩ ЕГО ТИПА
Загорание данного индикатора или символа в мигающем режиме, для исполнений/рынков, где
предусмотрено, указывает на неисправность индикатора неисправности подушек безопасности. В этом
случае индикатор неисправности подушек безопасности может не оповещать о возможной неисправности
подушек безопасности. Незамедлительно обратитесь в сервисный центр Fiat.
Загорание данного индикатора или символа может указывать на срабатывание или неисправность системы
блокировки топлива или на неисправность датчика давления моторного масла.
54
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Контрольная лампа Что означает

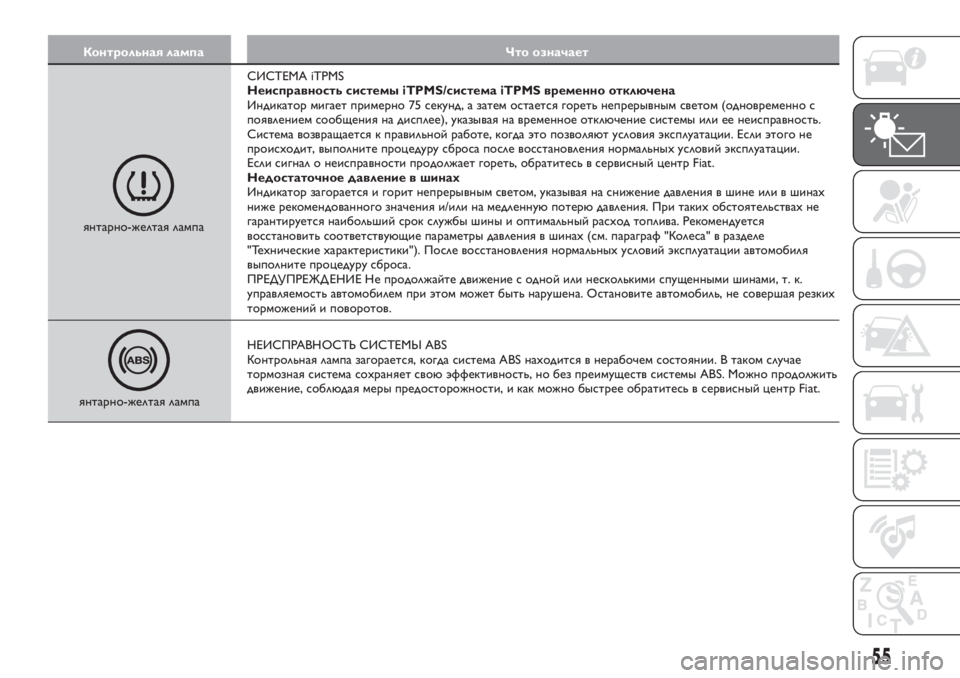

янтарно-желтая лампаСИСТЕМА iTPMS
Неисправность системы iTPMS/система iTPMS временно отключена
Индикатор мигает примерно 75 секунд, а затем остается гореть непрерывным светом (одновременно с
появлением сообщения на дисплее), указывая на временное отключение системы или ее неисправность.
Система возвращается к правильной работе, когда это позволяют условия эксплуатации. Если этого не
происходит, выполните процедуру сброса после восстановления нормальных условий эксплуатации.
Если сигнал о неисправности продолжает гореть, обратитесь в сервисный центр Fiat.
Недостаточное давление в шинах
Индикатор загорается и горит непрерывным светом, указывая на снижение давления в шине или в шинах
ниже рекомендованного значения и/или на медленнуюпотерюдавления. При таких обстоятельствах не
гарантируется наибольший срок службы шины и оптимальный расход топлива. Рекомендуется
восстановить соответствующие параметры давления в шинах (см. параграф "Колеса" в разделе
"Технические характеристики"). После восстановления нормальных условий эксплуатации автомобиля
выполните процедуру сброса.
ПРЕДУПРЕЖД ЕНИЕ Не продолжайте движение с одной или несколькими спущенными шинами, т. к.
управляемость автомобилем при этом может быть нарушена. Остановите автомобиль, не совершая резких
торможений и поворотов.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ ABS
Контрольная лампа загорается, когда система ABS находится в нерабочем состоянии. В таком случае
тормозная система сохраняет своюэффективность, но без преимуществ системы ABS. Можно продолжить
движение, соблюдая меры предосторожности, и как можно быстрее обратитесь в сервисный центр Fiat.
55

Контрольная лампа Что означает

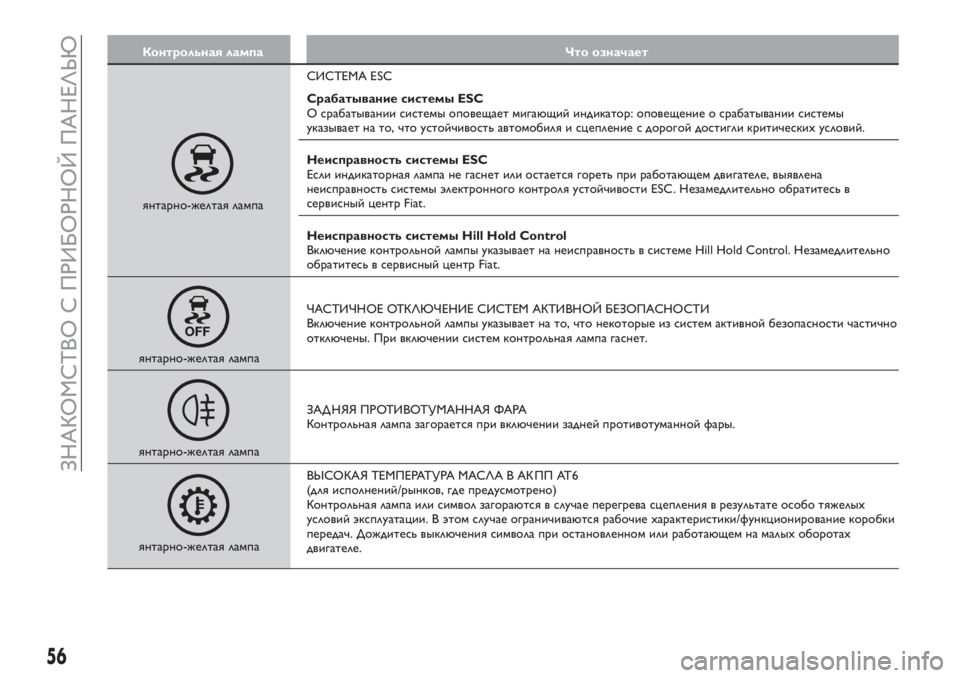

янтарно-желтая лампаСИСТЕМА ESC
Срабатывание системы ESC
О срабатывании системы оповещает мигающий индикатор: оповещение о срабатывании системы
указывает на то, что устойчивость автомобиля и сцепление с дорогой достигли критических условий.
Неисправность системы ESC
Если индикаторная лампа не гаснет или остается гореть при работающем двигателе, выявлена
неисправность системы электронного контроля устойчивости ESC. Незамедлительно обратитесь в
сервисный центр Fiat.
Неисправность системы Hill Hold Control
Включение контрольной лампы указывает на неисправность в системе Hill Hold Control. Незамедлительно
обратитесь в сервисный центр Fiat.
янтарно-желтая лампаЧАСТИЧНОЕ ОТКЛЮЧЕНИЕ СИСТЕМ АКТИВНОЙ БЕЗОПАСНОСТИ
Включение контрольной лампы указывает на то, что некоторые из систем активной безопасности частично
отключены. При включении систем контрольная лампа гаснет.
янтарно-желтая лампаЗАД НЯЯ ПРОТИВОТУМАННАЯ ФАРА
Контрольная лампа загорается при включении задней противотуманной фары.
янтарно-желтая лампаВЫСОКАЯ ТЕМПЕРАТУРА МАСЛА В АК ПП AT6
(для исполнений/рынков, где предусмотрено)
Контрольная лампа или символ загораются в случае перегрева сцепления в результате особо тяжелых
условий эксплуатации. В этом случае ограничиваются рабочие характеристики/функционирование коробки
передач. Дождитесь выключения символа при остановленном или работающем на малых оборотах
двигателе.
56
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

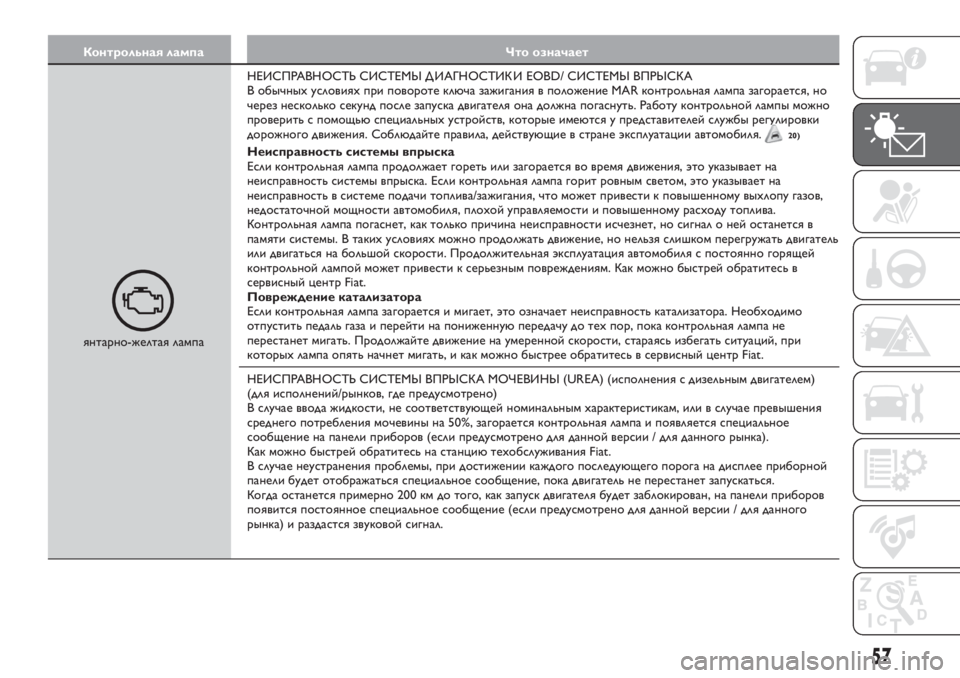

Контрольная лампа Что означает
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ Д ИАГНОСТИК И EOBD/ СИСТЕМЫ ВПРЫСКА
В обычных условиях при повороте ключа зажигания в положение MAR контрольная лампа загорается, но
через несколько секунд после запуска двигателя она должна погаснуть. Работу контрольной лампы можно
проверить с помощьюспециальных устройств, которые имеются у представителей службы регулировки
дорожного движения. Соблюдайте правила, действующие в стране эксплуатации автомобиля.
20)
Неисправность системы впрыска
Если контрольная лампа продолжает гореть или загорается во время движения, это указывает на
неисправность системы впрыска. Если контрольная лампа горит ровным светом, это указывает на
неисправность в системе подачи топлива/зажигания, что может привести к повышенному выхлопу газов,
недостаточной мощности автомобиля, плохой управляемости и повышенному расходу топлива.
Контрольная лампа погаснет, как только причина неисправности исчезнет, но сигнал о ней останется в
памяти системы. В таких условиях можно продолжать движение, но нельзя слишком перегружать двигатель
или двигаться на большой скорости. Продолжительная эксплуатация автомобиля с постоянно горящей
контрольной лампой может привести к серьезным повреждениям. Как можно быстрей обратитесь в
сервисный центр Fiat.
Повреждение катализатора
Если контрольная лампа загорается и мигает, это означает неисправность катализатора. Необходимо
отпустить педаль газа и перейти на пониженнуюпередачу до тех пор, пока контрольная лампа не
перестанет мигать. Продолжайте движение на умеренной скорости, стараясь избегать ситуаций, при
которых лампа опять начнет мигать, и как можно быстрее обратитесь в сервисный центр Fiat.
НЕИСПРАВНОСТЬ СИСТЕМЫ ВПРЫСКА МОЧЕВИНЫ (UREA) (исполнения с дизельным двигателем)
(для исполнений/рынков, где предусмотрено)
В случае ввода жидкости, не соответствующей номинальным характеристикам, или в случае превышения
среднего потребления мочевины на 50%, загорается контрольная лампа и появляется специальное
сообщение на панели приборов (если предусмотрено для данной версии / для данного рынка).
Как можно быстрей обратитесь на станциютехобслуживания Fiat.
В случае неустранения проблемы, при достижении каждого последующего порога на дисплее приборной
панели будет отображаться специальное сообщение, пока двигатель не перестанет запускаться.
Когда останется примерно 200 км до того, как запуск двигателя будет заблокирован, на панели приборов
появится постоянное специальное сообщение (если предусмотрено для данной версии / для данного
рынка) и раздастся звуковой сигнал.
57

ПРЕДУПРЕЖДЕНИЕ
20)Если при установке замка зажигания в положение MAR контрольная лампане загорается, или если она включается и горит постоянно или
мигает во время движения (в некоторых исполнениях вместе с сообщением на дисплее), следует как можно быстрей обратиться в сервисный
центр Fiat .
Контрольная лампа Что означает
янтарно-желтая лампаПРЕД ВАРИТЕЛЬНЫЙ НАГРЕВ СВЕЧЕЙ ЗАЖ ИГАНИЯ (исполнения с дизельным двигателем)
При повороте устройства зажигания в положение MAR контрольная лампа загорается и гаснет, когда свечи
достигают заданной температуры. Двигатель можно включать сразу же после того, как погасла контрольная
лампа.
ПРЕДУПРЕЖД ЕНИЕ При умеренной или высокой температуре окружающей среды продолжительность
включения контрольной лампы может быть почти незаметной.
НЕИСПРАВНОСТЬ ПРЕД ВАРИТЕЛЬНОГО НАГРЕВА СВЕЧЕЙ ЗАЖ ИГАНИЯ (исполнения с дизельным
двигателем)
Мигание контрольной лампы указывает на неисправность системы предварительного нагрева свечей
зажигания. В таком случае как можно быстрее обратитесь в сервисный центр Fiat.
янтарно-желтая лампаЗАПАС ТОПЛИВА / ОГРАНИЧЕННЫЙ ЗАПАС ХОДА
Контрольная лампа на дисплее загорается, когда в баке остается 5–7 литров топлива.
21)
янтарно-желтая лампаЗАПАС СНГ/ОГРАНИЧЕННЫЙ ЗАПАС ХОДА
(только для исполнений с двигателем на СНГ)
Контрольная лампа на дисплее загорается, когда в баке остается 8 литров СНГ. Подается звуковой сигнал и
остается гореть первая отметка указателя уровня СНГ.
янтарно-желтая лампаFULL BRAKE CONTROL OFF
(для исполнений/рынков, где предусмотрено).
Контрольная лампа (или символ на дисплее) загорается в случае отключения водителем системы Full Brake
Control или в случае автоматического отключения в связи с временными неполадками в самой системе.
Незамедлительно обратитесь в сервисный центр Fiat.
58
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
