FIAT TIPO 5DOORS STATION WAGON 2018 Betriebsanleitung (in German)

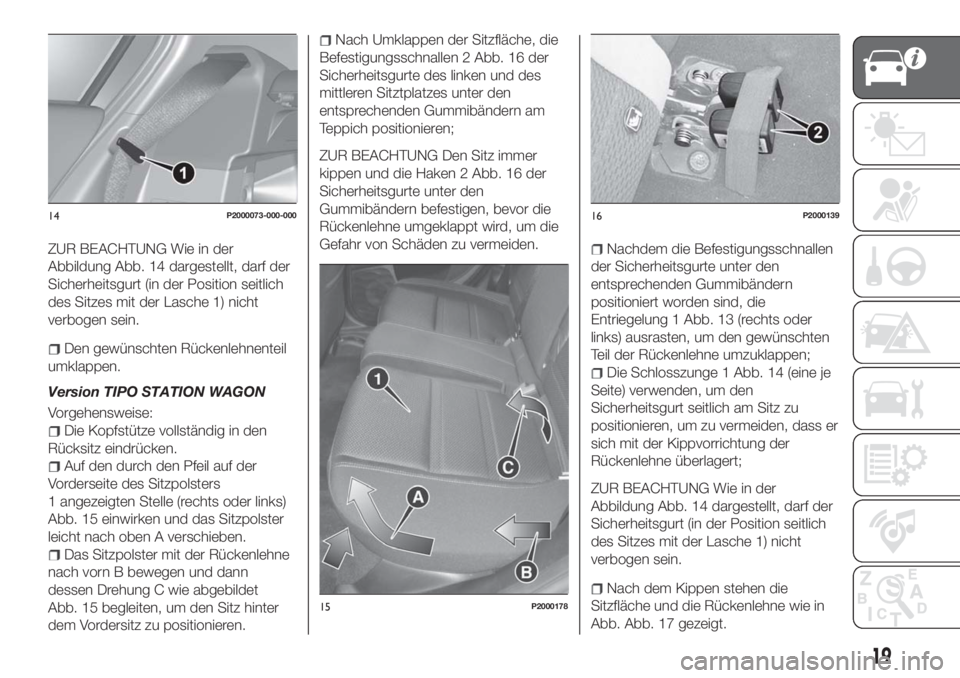

ZUR BEACHTUNG Wie in der
Abbildung Abb. 14 dargestellt, darf der
Sicherheitsgurt (in der Position seitlich
des Sitzes mit der Lasche 1) nicht
verbogen sein.
Den gewünschten Rückenlehnenteil
umklappen.
Version TIPO STATION WAGON
Vorgehensweise:
Die Kopfstütze vollständig in den
Rücksitz eindrücken.
Auf den durch den Pfeil auf der
Vorderseite des Sitzpolsters
1 angezeigten Stelle (rechts oder links)
Abb. 15 einwirken und das Sitzpolster
leicht nach oben A verschieben.
Das Sitzpolster mit der Rückenlehne
nach vorn B bewegen und dann
dessen Drehung C wie abgebildet
Abb. 15 begleiten, um den Sitz hinter
dem Vordersitz zu positionieren.
Nach Umklappen der Sitzfläche, die
Befestigungsschnallen 2 Abb. 16 der
Sicherheitsgurte des linken und des
mittleren Sitztplatzes unter den
entsprechenden Gummibändern am
Teppich positionieren;
ZUR BEACHTUNG Den Sitz immer
kippen und die Haken 2 Abb. 16 der
Sicherheitsgurte unter den
Gummibändern befestigen, bevor die
Rückenlehne umgeklappt wird, um die
Gefahr von Schäden zu vermeiden.
Nachdem die Befestigungsschnallen
der Sicherheitsgurte unter den
entsprechenden Gummibändern
positioniert worden sind, die
Entriegelung 1 Abb. 13 (rechts oder
links) ausrasten, um den gewünschten
Teil der Rückenlehne umzuklappen;
Die Schlosszunge 1 Abb. 14 (eine je
Seite) verwenden, um den
Sicherheitsgurt seitlich am Sitz zu
positionieren, um zu vermeiden, dass er
sich mit der Kippvorrichtung der
Rückenlehne überlagert;
ZUR BEACHTUNG Wie in der
Abbildung Abb. 14 dargestellt, darf der
Sicherheitsgurt (in der Position seitlich
des Sitzes mit der Lasche 1) nicht
verbogen sein.
Nach dem Kippen stehen die
Sitzfläche und die Rückenlehne wie in
Abb. Abb. 17 gezeigt.
14P2000073-000-000
15P2000178
16P2000139
19

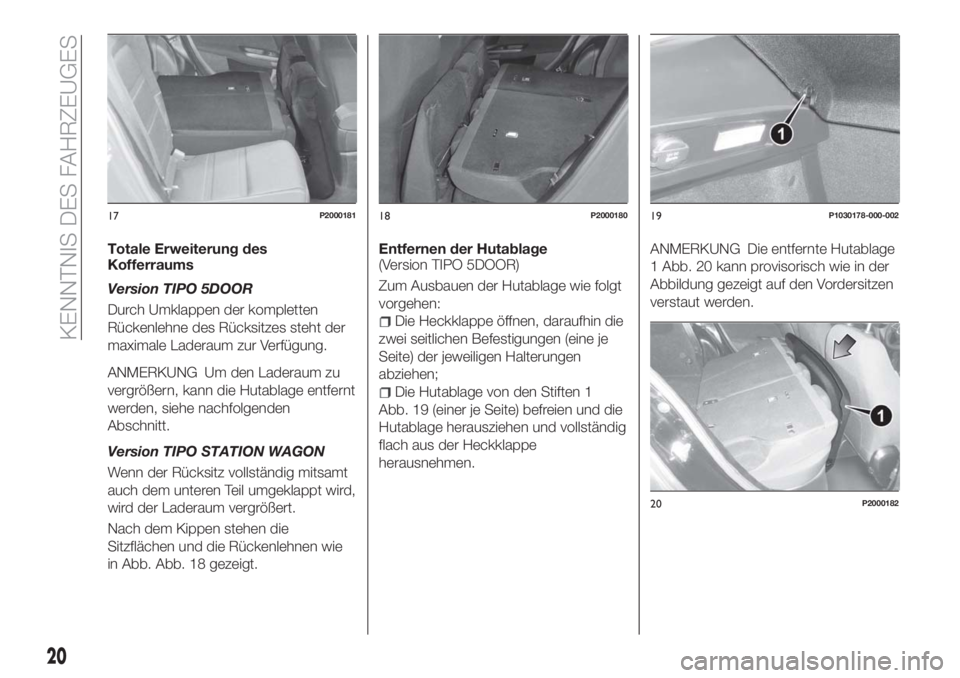

Totale Erweiterung des
Kofferraums
Version TIPO 5DOOR
Durch Umklappen der kompletten
Rückenlehne des Rücksitzes steht der
maximale Laderaum zur Verfügung.
ANMERKUNG Um den Laderaum zu
vergrößern, kann die Hutablage entfernt
werden, siehe nachfolgenden
Abschnitt.
Version TIPO STATION WAGON
Wenn der Rücksitz vollständig mitsamt
auch dem unteren Teil umgeklappt wird,
wird der Laderaum vergrößert.
Nach dem Kippen stehen die
Sitzflächen und die Rückenlehnen wie
in Abb. Abb. 18 gezeigt.Entfernen der Hutablage
(Version TIPO 5DOOR)
Zum Ausbauen der Hutablage wie folgt
vorgehen:
Die Heckklappe öffnen, daraufhin die
zwei seitlichen Befestigungen (eine je
Seite) der jeweiligen Halterungen
abziehen;
Die Hutablage von den Stiften 1
Abb. 19 (einer je Seite) befreien und die
Hutablage herausziehen und vollständig
flach aus der Heckklappe
herausnehmen.
ANMERKUNG Die entfernte Hutablage
1 Abb. 20 kann provisorisch wie in der
Abbildung gezeigt auf den Vordersitzen
verstaut werden.
17P200018118P200018019P1030178-000-002
20P2000182
20
KENNTNIS DES FAHRZEUGES

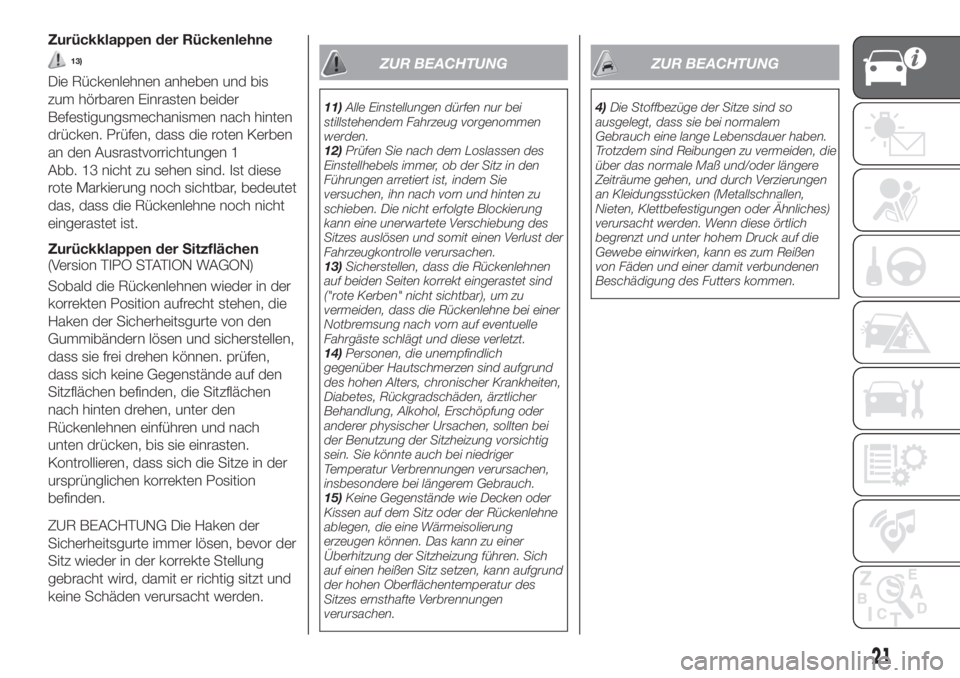

Zurückklappen der Rückenlehne
13)
Die Rückenlehnen anheben und bis
zum hörbaren Einrasten beider
Befestigungsmechanismen nach hinten
drücken. Prüfen, dass die roten Kerben
an den Ausrastvorrichtungen 1
Abb. 13 nicht zu sehen sind. Ist diese
rote Markierung noch sichtbar, bedeutet
das, dass die Rückenlehne noch nicht
eingerastet ist.
Zurückklappen der Sitzflächen
(Version TIPO STATION WAGON)
Sobald die Rückenlehnen wieder in der
korrekten Position aufrecht stehen, die
Haken der Sicherheitsgurte von den
Gummibändern lösen und sicherstellen,
dass sie frei drehen können. prüfen,
dass sich keine Gegenstände auf den
Sitzflächen befinden, die Sitzflächen
nach hinten drehen, unter den
Rückenlehnen einführen und nach
unten drücken, bis sie einrasten.
Kontrollieren, dass sich die Sitze in der
ursprünglichen korrekten Position
befinden.
ZUR BEACHTUNG Die Haken der
Sicherheitsgurte immer lösen, bevor der
Sitz wieder in der korrekte Stellung
gebracht wird, damit er richtig sitzt und
keine Schäden verursacht werden.
ZUR BEACHTUNG
11)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
12)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
13)Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind
("rote Kerben" nicht sichtbar), um zu
vermeiden, dass die Rückenlehne bei einer
Notbremsung nach vorn auf eventuelle
Fahrgäste schlägt und diese verletzt.
14)Personen, die unempfindlich
gegenüber Hautschmerzen sind aufgrund
des hohen Alters, chronischer Krankheiten,
Diabetes, Rückgradschäden, ärztlicher
Behandlung, Alkohol, Erschöpfung oder
anderer physischer Ursachen, sollten bei
der Benutzung der Sitzheizung vorsichtig
sein. Sie könnte auch bei niedriger
Temperatur Verbrennungen verursachen,
insbesondere bei längerem Gebrauch.
15)Keine Gegenstände wie Decken oder
Kissen auf dem Sitz oder der Rückenlehne
ablegen, die eine Wärmeisolierung
erzeugen können. Das kann zu einer
Überhitzung der Sitzheizung führen. Sich
auf einen heißen Sitz setzen, kann aufgrund
der hohen Oberflächentemperatur des
Sitzes ernsthafte Verbrennungen
verursachen.
ZUR BEACHTUNG
4)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden, die
über das normale Maß und/oder längere
Zeiträume gehen, und durch Verzierungen
an Kleidungsstücken (Metallschnallen,
Nieten, Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
21

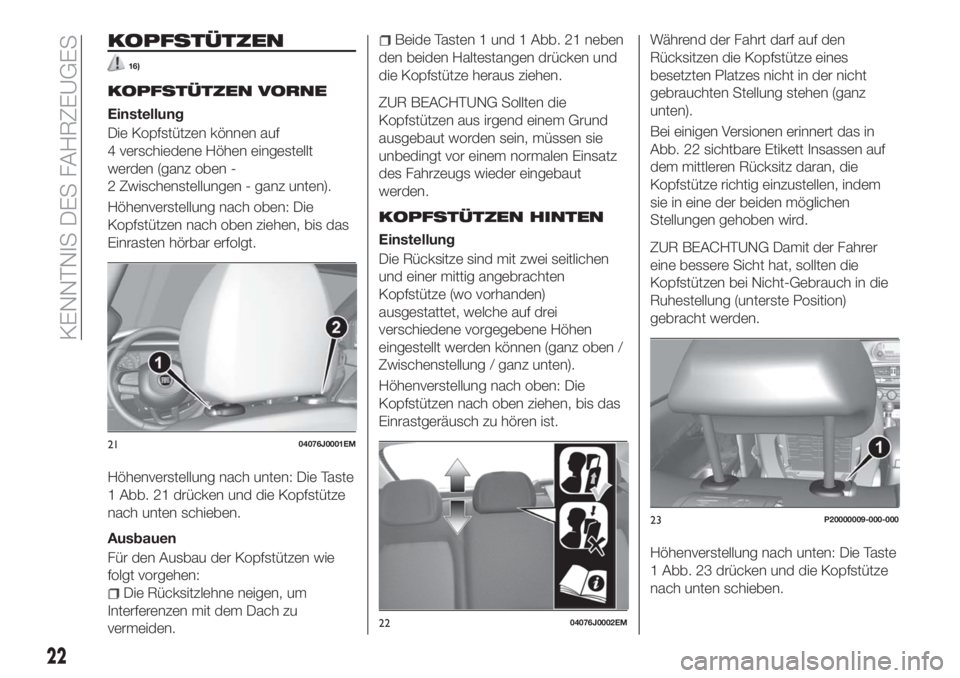

KOPFSTÜTZEN
16)
KOPFSTÜTZEN VORNE
Einstellung
Die Kopfstützen können auf
4 verschiedene Höhen eingestellt
werden (ganz oben -
2 Zwischenstellungen - ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die Taste
1 Abb. 21 drücken und die Kopfstütze
nach unten schieben.
Ausbauen
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Rücksitzlehne neigen, um
Interferenzen mit dem Dach zu
vermeiden.
Beide Tasten 1 und 1 Abb. 21 neben
den beiden Haltestangen drücken und
die Kopfstütze heraus ziehen.
ZUR BEACHTUNG Sollten die
Kopfstützen aus irgend einem Grund
ausgebaut worden sein, müssen sie
unbedingt vor einem normalen Einsatz
des Fahrzeugs wieder eingebaut
werden.
KOPFSTÜTZEN HINTEN
Einstellung
Die Rücksitze sind mit zwei seitlichen
und einer mittig angebrachten
Kopfstütze (wo vorhanden)
ausgestattet, welche auf drei
verschiedene vorgegebene Höhen
eingestellt werden können (ganz oben /
Zwischenstellung / ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrastgeräusch zu hören ist.Während der Fahrt darf auf den
Rücksitzen die Kopfstütze eines
besetzten Platzes nicht in der nicht
gebrauchten Stellung stehen (ganz
unten).
Bei einigen Versionen erinnert das in
Abb. 22 sichtbare Etikett Insassen auf
dem mittleren Rücksitz daran, die
Kopfstütze richtig einzustellen, indem
sie in eine der beiden möglichen
Stellungen gehoben wird.ZUR BEACHTUNG Damit der Fahrer
eine bessere Sicht hat, sollten die
Kopfstützen bei Nicht-Gebrauch in die
Ruhestellung (unterste Position)
gebracht werden.
Höhenverstellung nach unten: Die Taste
1 Abb. 23 drücken und die Kopfstütze
nach unten schieben.
2104076J0001EM
2204076J0002EM
23P20000009-000-000
22
KENNTNIS DES FAHRZEUGES

ZUR BEACHTUNG
16)Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur auf diese Weise üben sie
ihre Schutzfunktion aus. Alle Kopfstützen
müssen vor dem Losfahren korrekt
eingebaut sein, falls sie aus irgend einem
Grund ausgebaut wurden, damit die
Insassen bei einem eventuellen Aufprall
korrekt geschützt sind. Die geschilderten
Anleitungen beachten.

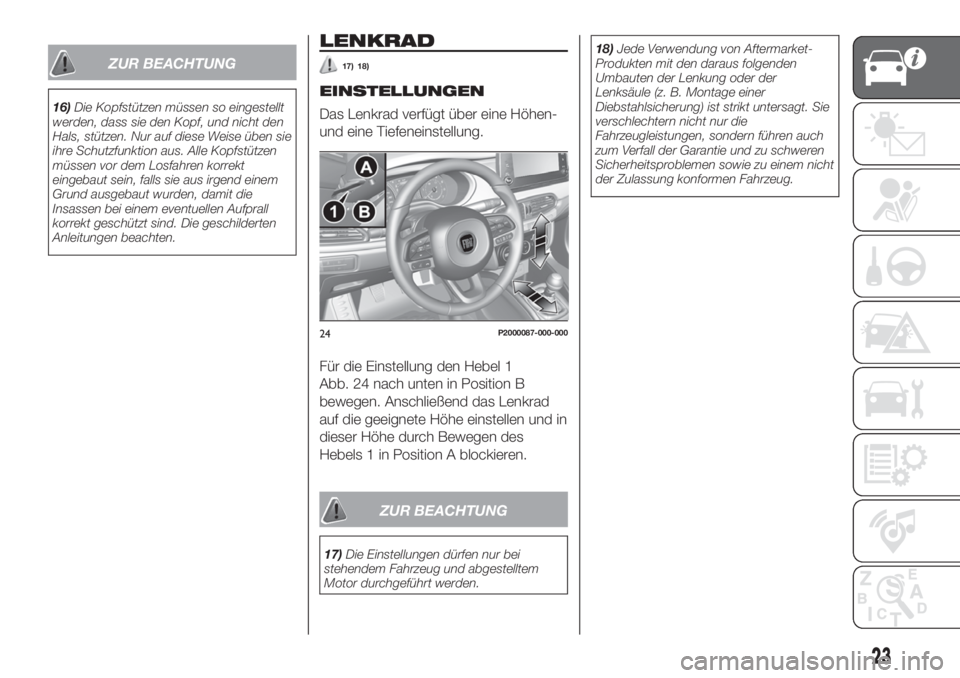

LENKRAD
17) 18)
EINSTELLUNGEN
Das Lenkrad verfügt über eine Höhen-
und eine Tiefeneinstellung.
Für die Einstellung den Hebel 1
Abb. 24 nach unten in Position B
bewegen. Anschließend das Lenkrad
auf die geeignete Höhe einstellen und in
dieser Höhe durch Bewegen des
Hebels 1 in Position A blockieren.
ZUR BEACHTUNG
17)Die Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.18)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
24P2000087-000-000
23

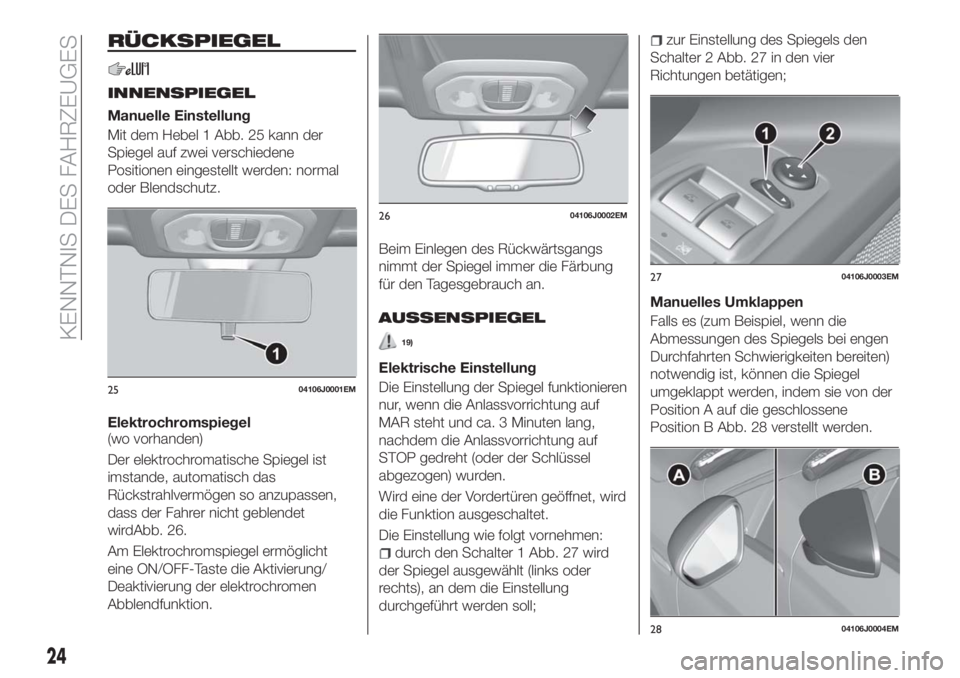

RÜCKSPIEGEL
INNENSPIEGEL
Manuelle Einstellung
Mit dem Hebel 1 Abb. 25 kann der
Spiegel auf zwei verschiedene
Positionen eingestellt werden: normal
oder Blendschutz.
Elektrochromspiegel
(wo vorhanden)
Der elektrochromatische Spiegel ist
imstande, automatisch das
Rückstrahlvermögen so anzupassen,
dass der Fahrer nicht geblendet
wirdAbb. 26.
Am Elektrochromspiegel ermöglicht
eine ON/OFF-Taste die Aktivierung/
Deaktivierung der elektrochromen
Abblendfunktion.Beim Einlegen des Rückwärtsgangs
nimmt der Spiegel immer die Färbung
für den Tagesgebrauch an.
AUSSENSPIEGEL
19)
Elektrische Einstellung
Die Einstellung der Spiegel funktionieren
nur, wenn die Anlassvorrichtung auf
MAR steht und ca. 3 Minuten lang,
nachdem die Anlassvorrichtung auf
STOP gedreht (oder der Schlüssel
abgezogen) wurden.
Wird eine der Vordertüren geöffnet, wird
die Funktion ausgeschaltet.
Die Einstellung wie folgt vornehmen:
durch den Schalter 1 Abb. 27 wird
der Spiegel ausgewählt (links oder
rechts), an dem die Einstellung
durchgeführt werden soll;
zur Einstellung des Spiegels den
Schalter 2 Abb. 27 in den vier
Richtungen betätigen;
Manuelles Umklappen
Falls es (zum Beispiel, wenn die
Abmessungen des Spiegels bei engen
Durchfahrten Schwierigkeiten bereiten)
notwendig ist, können die Spiegel
umgeklappt werden, indem sie von der
Position A auf die geschlossene
Position B Abb. 28 verstellt werden.
2504106J0001EM
2604106J0002EM
2704106J0003EM
2804106J0004EM
24
KENNTNIS DES FAHRZEUGES

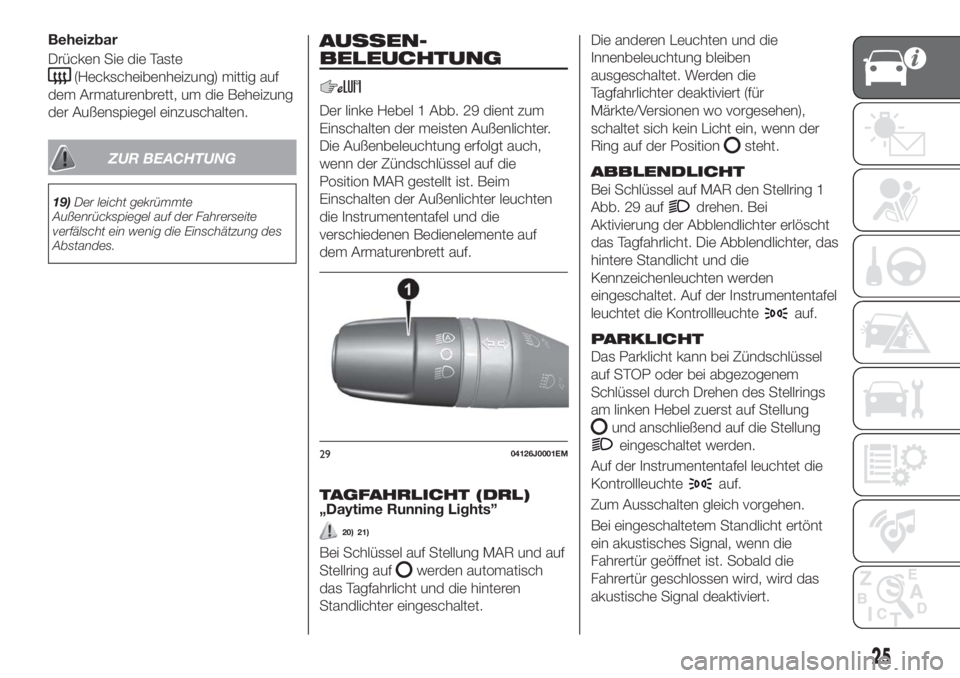

Beheizbar
Drücken Sie die Taste
(Heckscheibenheizung) mittig auf
dem Armaturenbrett, um die Beheizung
der Außenspiegel einzuschalten.
ZUR BEACHTUNG
19)Der leicht gekrümmte
Außenrückspiegel auf der Fahrerseite
verfälscht ein wenig die Einschätzung des
Abstandes.
AUSSEN-
BELEUCHTUNG
Der linke Hebel 1 Abb. 29 dient zum
Einschalten der meisten Außenlichter.
Die Außenbeleuchtung erfolgt auch,
wenn der Zündschlüssel auf die
Position MAR gestellt ist. Beim
Einschalten der Außenlichter leuchten
die Instrumententafel und die
verschiedenen Bedienelemente auf
dem Armaturenbrett auf.
TAGFAHRLICHT (DRL)„Daytime Running Lights”
20) 21)
Bei Schlüssel auf Stellung MAR und auf
Stellring auf
werden automatisch
das Tagfahrlicht und die hinteren
Standlichter eingeschaltet.Die anderen Leuchten und die
Innenbeleuchtung bleiben
ausgeschaltet. Werden die
Tagfahrlichter deaktiviert (für
Märkte/Versionen wo vorgesehen),
schaltet sich kein Licht ein, wenn der
Ring auf der Position
steht.
ABBLENDLICHT
Bei Schlüssel auf MAR den Stellring 1
Abb. 29 auf
drehen. Bei
Aktivierung der Abblendlichter erlöscht
das Tagfahrlicht. Die Abblendlichter, das
hintere Standlicht und die
Kennzeichenleuchten werden
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
PARKLICHT
Das Parklicht kann bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings
am linken Hebel zuerst auf Stellung
und anschließend auf die Stellung
eingeschaltet werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Zum Ausschalten gleich vorgehen.
Bei eingeschaltetem Standlicht ertönt
ein akustisches Signal, wenn die
Fahrertür geöffnet ist. Sobald die
Fahrertür geschlossen wird, wird das
akustische Signal deaktiviert.
2904126J0001EM
25

FUNKTION AUTO(Dämmerungssensor)
(wo vorhanden)
Der LED-Infrarot-Sensor, der mit dem
Regensensor gekoppelt und an der
Windschutzscheibe montiert ist, ist in
der Lage, die Veränderungen der
Helligkeit außerhalb des Fahrzeugs zu
ermitteln; dies je nach Sensibilität im
Menü am Display oder im
Uconnect™-System5oder7 Zoll HD
(wo vorhanden).
Je größer die Empfindlichkeit, desto
kleiner die Intensität des Außenlichts,
die die automatische Einschaltung der
Außenlichter aktiviert.
Aktivierung der Funktion
Den Stellring des Hebels auf Stellung
drehen.
ZUR BEACHTUNG Die Funktion ist nur
bei Anlassvorrichtung auf MAR
aktivierbar.
Abschalten der Funktion
Zur Deaktivierung der Funktion: Den
Stellring des linken Hebels auf eine
beliebige Position, nicht aber auf
drehen.
FERNLICHT
Bei in Positionbefindlichem
Stellring am linken Hebel, letzteren nach
vorn zum Armaturenbrett drücken
(stabile Position).Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf. Die Lichter
werden ausgeschaltet, wenn man den
Hebel in Richtung Lenkrad zieht.
Lichthupe
Den Hebel 1 Abb. 30 nach vorne
ziehen. Es handelt sich um eine
instabile Position. Beim Loslassen kehrt
der Hebel automatisch wieder in die
stabile Mittelstellung zurück.
Bei eingeschaltetem Fernlicht leuchtet
auf der Instrumententafel die
Kontrollleuchte
.
LEUCHTWEITENREGLER
Der Leuchtweitenregler funktioniert nur,
wenn die Anlassvorrichtung auf MAR
steht und das Abblendlicht
eingeschaltet ist.
Für die Einstellung die Tasten
und
auf der Abdeckung der
Bedienelemente betätigen.Das Display auf der Instrumententafel
zeigt die Positionen während des
Einstellvorgangs an.
Position 0: bei einer oder zwei
Personen auf den Vordersitzen.
Stellung 1: 4 oder 5 Personen.
Stellung 2: 4 oder 5 Personen +
Ladung im Kofferraum.
Position 3: Fahrer + max. zulässige
Zuladung im Kofferraum.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel muss bei jeder Veränderung
der transportierten Ladung kontrolliert
werden.
NEBELSCHEINWERFER
(soweit vorhanden)
Die Taste der Nebelscheinwerfer
befindet sich am linken Bedienfeld
(Taste 1 Abb. 32 ). Bei eingeschalteten
Nebelscheinwerfern leuchtet auf der
Instrumententafel die Kontrollleuchte
auf.
3004126J0002EM
3104126J0003EM
26
KENNTNIS DES FAHRZEUGES

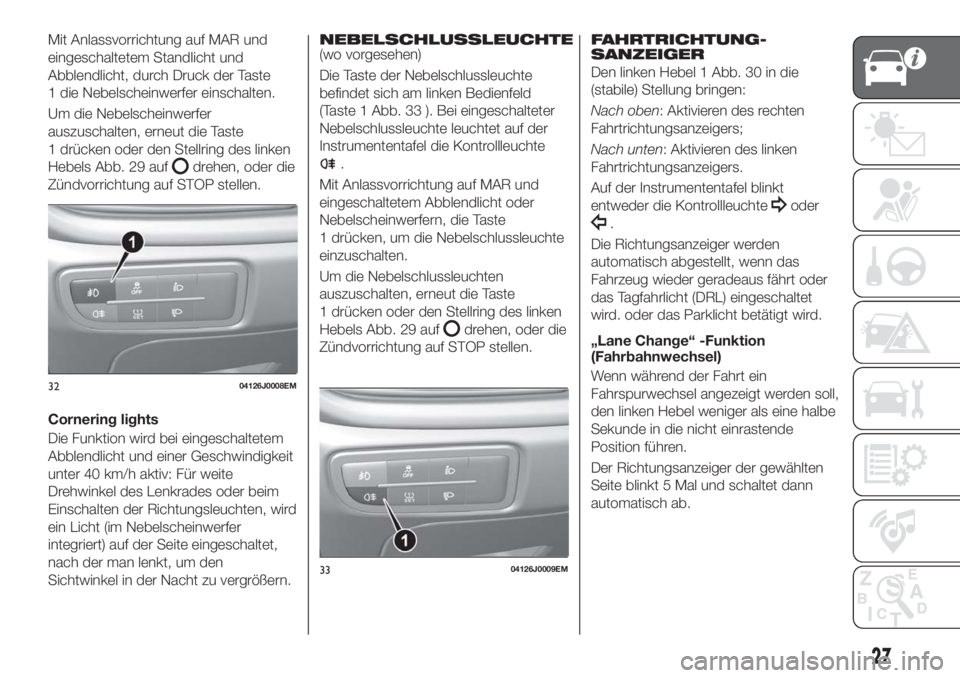

Mit Anlassvorrichtung auf MAR und
eingeschaltetem Standlicht und
Abblendlicht, durch Druck der Taste
1 die Nebelscheinwerfer einschalten.
Um die Nebelscheinwerfer
auszuschalten, erneut die Taste
1 drücken oder den Stellring des linken
Hebels Abb. 29 auf
drehen, oder die
Zündvorrichtung auf STOP stellen.
Cornering lights
Die Funktion wird bei eingeschaltetem
Abblendlicht und einer Geschwindigkeit
unter 40 km/h aktiv: Für weite
Drehwinkel des Lenkrades oder beim
Einschalten der Richtungsleuchten, wird
ein Licht (im Nebelscheinwerfer
integriert) auf der Seite eingeschaltet,
nach der man lenkt, um den
Sichtwinkel in der Nacht zu vergrößern.
NEBELSCHLUSSLEUCHTE(wo vorgesehen)
Die Taste der Nebelschlussleuchte
befindet sich am linken Bedienfeld
(Taste 1 Abb. 33 ). Bei eingeschalteter
Nebelschlussleuchte leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Mit Anlassvorrichtung auf MAR und
eingeschaltetem Abblendlicht oder
Nebelscheinwerfern, die Taste
1 drücken, um die Nebelschlussleuchte
einzuschalten.
Um die Nebelschlussleuchten
auszuschalten, erneut die Taste
1 drücken oder den Stellring des linken
Hebels Abb. 29 auf
drehen, oder die
Zündvorrichtung auf STOP stellen.
FAHRTRICHTUNG-
SANZEIGER
Den linken Hebel 1 Abb. 30 in die
(stabile) Stellung bringen:
Nach oben: Aktivieren des rechten
Fahrtrichtungsanzeigers;
Nach unten: Aktivieren des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt
entweder die Kontrollleuchte
oder
.
Die Richtungsanzeiger werden
automatisch abgestellt, wenn das
Fahrzeug wieder geradeaus fährt oder
das Tagfahrlicht (DRL) eingeschaltet
wird. oder das Parklicht betätigt wird.
„Lane Change“ -Funktion
(Fahrbahnwechsel)
Wenn während der Fahrt ein
Fahrspurwechsel angezeigt werden soll,
den linken Hebel weniger als eine halbe
Sekunde in die nicht einrastende
Position führen.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
3204126J0008EM
3304126J0009EM
27

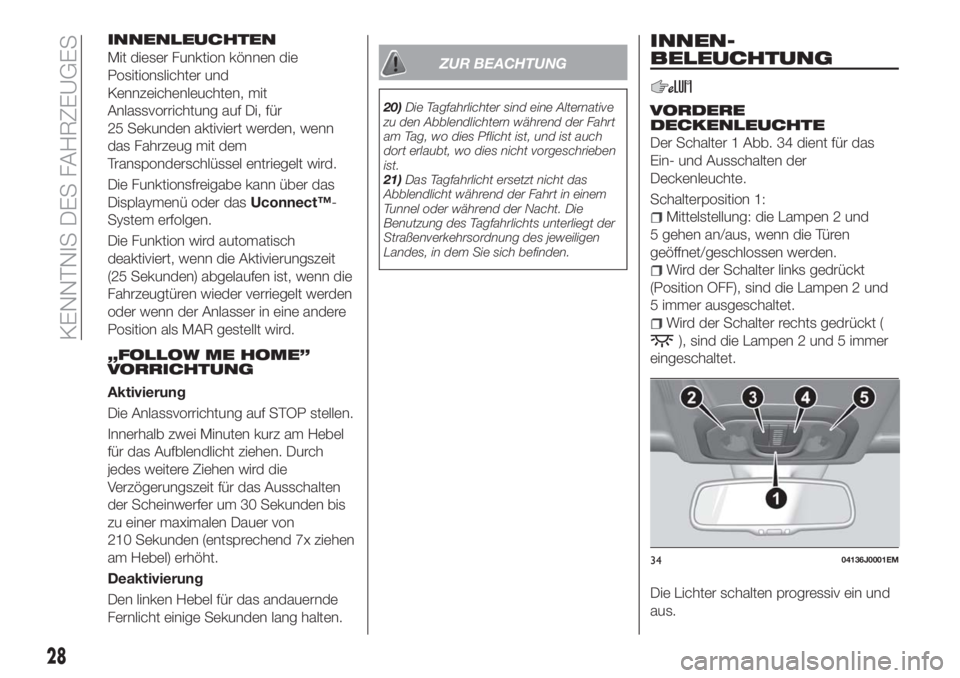

INNENLEUCHTEN
Mit dieser Funktion können die
Positionslichter und
Kennzeichenleuchten, mit
Anlassvorrichtung auf Di, für
25 Sekunden aktiviert werden, wenn
das Fahrzeug mit dem
Transponderschlüssel entriegelt wird.
Die Funktionsfreigabe kann über das
Displaymenü oder dasUconnect™-
System erfolgen.
Die Funktion wird automatisch
deaktiviert, wenn die Aktivierungszeit
(25 Sekunden) abgelaufen ist, wenn die
Fahrzeugtüren wieder verriegelt werden
oder wenn der Anlasser in eine andere
Position als MAR gestellt wird.
„FOLLOW ME HOME”
VORRICHTUNG
Aktivierung
Die Anlassvorrichtung auf STOP stellen.
Innerhalb zwei Minuten kurz am Hebel
für das Aufblendlicht ziehen. Durch
jedes weitere Ziehen wird die
Verzögerungszeit für das Ausschalten
der Scheinwerfer um 30 Sekunden bis
zu einer maximalen Dauer von
210 Sekunden (entsprechend 7x ziehen
am Hebel) erhöht.
Deaktivierung
Den linken Hebel für das andauernde
Fernlicht einige Sekunden lang halten.
ZUR BEACHTUNG
20)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist.
21)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden.
INNEN-
BELEUCHTUNG
VORDERE
DECKENLEUCHTE
Der Schalter 1 Abb. 34 dient für das
Ein- und Ausschalten der
Deckenleuchte.
Schalterposition 1:
Mittelstellung: die Lampen 2 und
5 gehen an/aus, wenn die Türen
geöffnet/geschlossen werden.
Wird der Schalter links gedrückt
(Position OFF), sind die Lampen 2 und
5 immer ausgeschaltet.
Wird der Schalter rechts gedrückt (
), sind die Lampen 2 und 5 immer
eingeschaltet.
Die Lichter schalten progressiv ein und
aus.
3404136J0001EM
28
KENNTNIS DES FAHRZEUGES
