FIAT TIPO 5DOORS STATION WAGON 2018 Betriebsanleitung (in German)

KENNTNIS DES FAHRZEUGES
Beginnen Sie hier, sich mit Ihrem neuen
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.ARMATURENBRETT...........10
DIE SCHLÜSSEL.............12
ANLASSVORRICHTUNG........13
FIAT-CODE.................15
TÜREN...................15
SITZE....................17
KOPFSTÜTZEN..............22
LENKRAD.................23
RÜCKSPIEGEL..............24
AUSSENBELEUCHTUNG........25
INNENBELEUCHTUNG.........28
SCHEIBENWISCHER /
HECKSCHEIBENWISCHER......29
KLIMAANLAGE..............32
ELEKTRISCHE FENSTERHEBER . . .36
MOTORHAUBE..............37
ELEKTRISCHE SERVOLENKUNG
DUALDRIVE................38
KOFFERRAUM..............39
GEPÄCKTRÄGER / SKITRÄGER . . .44
AUSSTATTUNG MIT LPG-ANLAGE .45
ACTIVE GRILLE SHUTTER.......49
ECO-FUNKTION.............50
9

ARMATURENBRETT
Version mit Uconnect™Radio, Uconnect™5" LIVE und Uconnect™5" Nav LIVE
1P2000085-000-000
10
KENNTNIS DES FAHRZEUGES
1. Ausrichtbare seitliche Luftverteiler 2. Linker Hebel: Richtungsanzeiger, Abblendlicht, Blinklicht
3. Instrumententafel
4. Lenkradbedientasten 5. Rechter Hebel: Windschutzscheibenwischer/-wascher/
Heckscheibenwischer/-wascher,
Empfindlichkeitseinstellung des Regensensors 6.Uconnect-System™7. Bedientasten 8. Beifahrer-Frontairbag
9. Mittlere ausrichtbare Luftdüsen
10. Handschuhfach 11. Klimabedienung 12. Tasten an der Mittelkonsole: Sitzheizung,
Bedienfeld USB- + AUX-Anschluss
(wo vorgesehen), Stromabgriff/Zigarettenanzünder 13. Startvorrichtung
14. Fahrerairbag
15. Lenkradbedientasten 16. Tastenblende: Nebelscheinwerfer (wo vorhanden), Nebelschlussleuchte,
Leuchtweitenregelung, Reset iTPMS, ESC OFF (wo vorhanden).

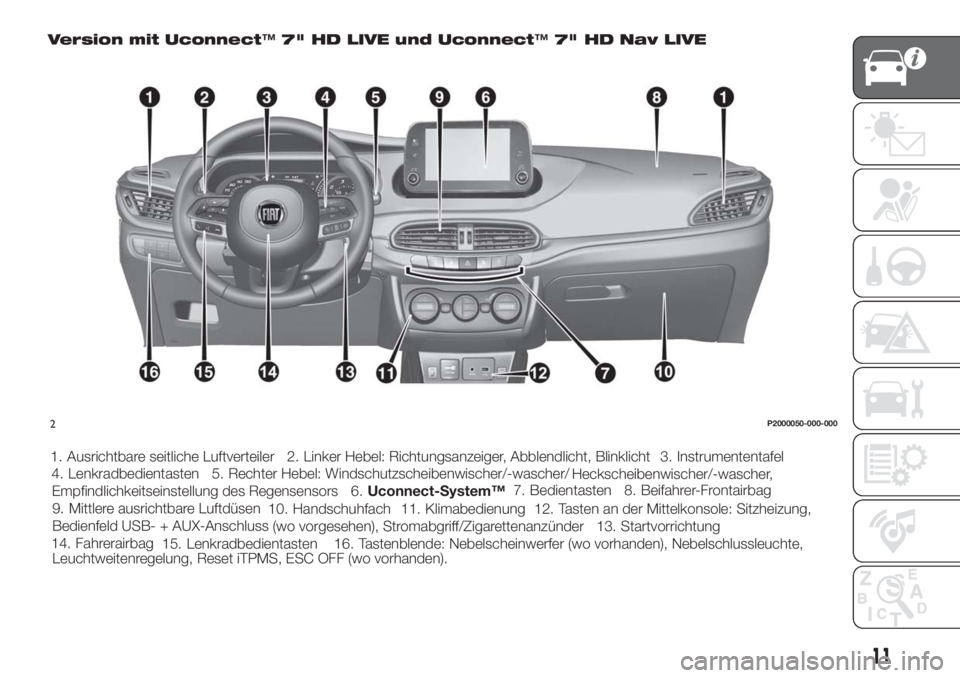

Version mit Uconnect™7" HD LIVE und Uconnect™7" HD Nav LIVE
2P2000050-000-000
11
1. Ausrichtbare seitliche Luftverteiler 2. Linker Hebel: Richtungsanzeiger, Abblendlicht, Blinklicht
3. Instrumententafel
4. Lenkradbedientasten 5. Rechter Hebel: Windschutzscheibenwischer/-wascher/
Heckscheibenwischer/-wascher,
Empfindlichkeitseinstellung des Regensensors 6.Uconnect-System™7. Bedientasten 8. Beifahrer-Frontairbag
9. Mittlere ausrichtbare Luftdüsen
10. Handschuhfach 11. Klimabedienung 12. Tasten an der Mittelkonsole: Sitzheizung,
Bedienfeld USB- + AUX-Anschluss
(wo vorgesehen), Stromabgriff/Zigarettenanzünder 13. Startvorrichtung
14. Fahrerairbag
15. Lenkradbedientasten 16. Tastenblende: Nebelscheinwerfer (wo vorhanden), Nebelschlussleuchte,
Leuchtweitenregelung, Reset iTPMS, ESC OFF (wo vorhanden).

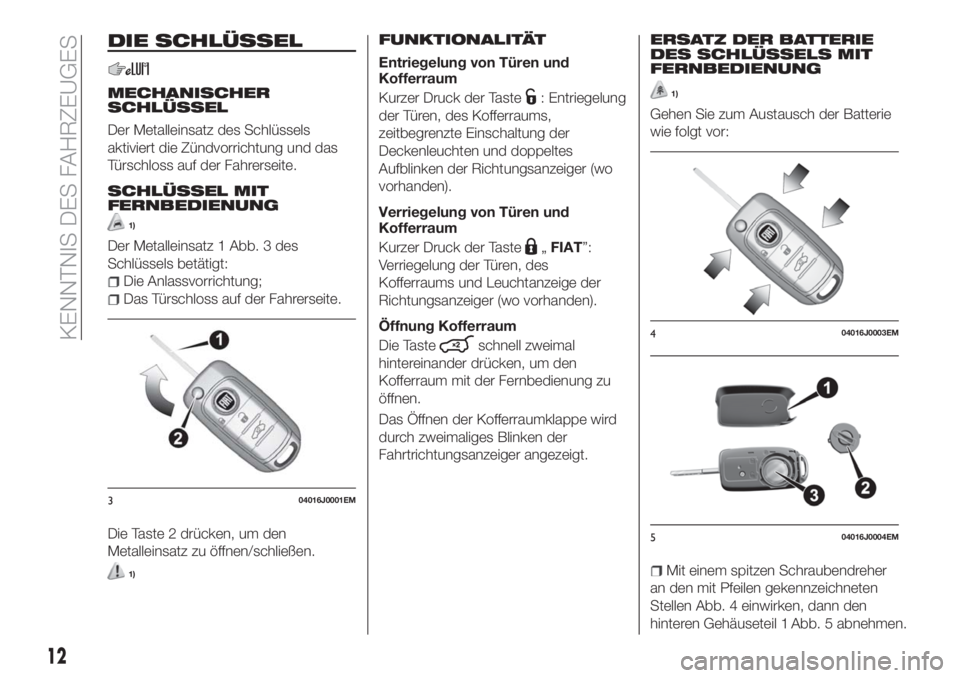

DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Der Metalleinsatz des Schlüssels
aktiviert die Zündvorrichtung und das
Türschloss auf der Fahrerseite.
SCHLÜSSEL MIT
FERNBEDIENUNG
1)
Der Metalleinsatz 1 Abb. 3 des
Schlüssels betätigt:
Die Anlassvorrichtung;
Das Türschloss auf der Fahrerseite.
Die Taste 2 drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
FUNKTIONALITÄT
Entriegelung von Türen und
Kofferraum
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (wo
vorhanden).
Verriegelung von Türen und
Kofferraum
Kurzer Druck der Taste
„FIAT”:
Verriegelung der Türen, des
Kofferraums und Leuchtanzeige der
Richtungsanzeiger (wo vorhanden).
Öffnung Kofferraum
Die Taste
schnell zweimal
hintereinander drücken, um den
Kofferraum mit der Fernbedienung zu
öffnen.
Das Öffnen der Kofferraumklappe wird
durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
ERSATZ DER BATTERIE
DES SCHLÜSSELS MIT
FERNBEDIENUNG
1)
Gehen Sie zum Austausch der Batterie
wie folgt vor:
Mit einem spitzen Schraubendreher
an den mit Pfeilen gekennzeichneten
Stellen Abb. 4 einwirken, dann den
hinteren Gehäuseteil 1
304016J0001EM
404016J0003EM
504016J0004EM
12
KENNTNIS DES FAHRZEUGES
Abb. 5 abnehmen.

Mit einer Münze die
Inspektionsklappe 2 nach links drehen
und abnehmen.
Die Batterie 3 durch eine neue
Batterie mit den gleichen Eigenschaften
ersetzen und auf Polausgleich achten.
Die Klappe 2 wieder anbringen und
nach rechts drehen. Dann den hinteren
Gehäuseteil aufsetzen und leicht
andrücken, bis sie fest einrastet.
ANFRAGE NACH
ZUSÄTZLICHEN
SCHLÜSSELN
Schlüssel mit Fernbedienung
Das System kann bis zu 8 Schlüsseln
mit Fernbedienung erkennen.
Schlüsselduplikate
Bei Bedarf an einem neuen Schlüssel
mit Fernbedienung wenden Sie sich
bitte an das Fiat-Kundendienstnetz und
nehmen Ihren Personalausweis und die
Fahrzeugpapiere mit.
ZUR BEACHTUNG
1)Die Taste 2 nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über
das Fiat-Servicenetz entsorgt werden.

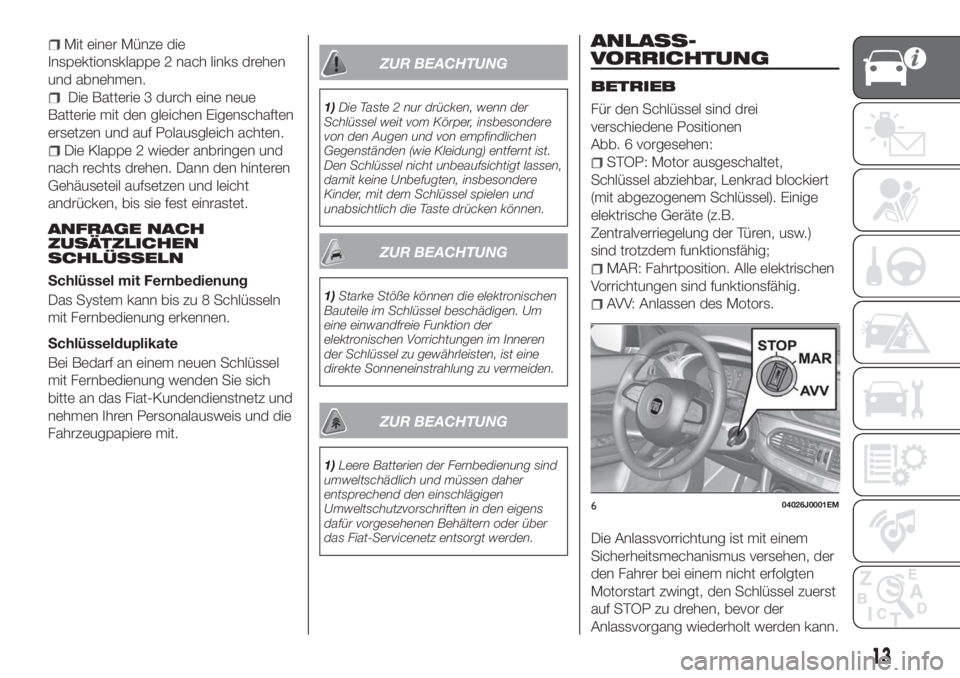

ANLASS-
VORRICHTUNG
BETRIEB
Für den Schlüssel sind drei
verschiedene Positionen
Abb. 6 vorgesehen:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert
(mit abgezogenem Schlüssel). Einige
elektrische Geräte (z.B.
Zentralverriegelung der Türen, usw.)
sind trotzdem funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
604026J0001EM
13

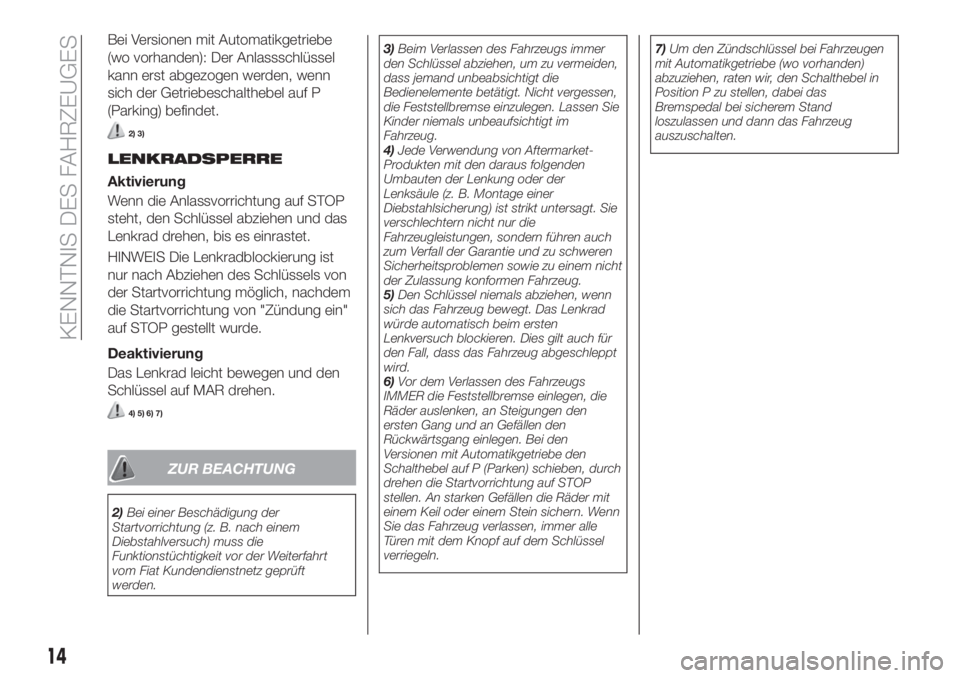

Bei Versionen mit Automatikgetriebe
(wo vorhanden): Der Anlassschlüssel
kann erst abgezogen werden, wenn
sich der Getriebeschalthebel auf P
(Parking) befindet.
2) 3)
LENKRADSPERRE
Aktivierung
Wenn die Anlassvorrichtung auf STOP
steht, den Schlüssel abziehen und das
Lenkrad drehen, bis es einrastet.
HINWEIS Die Lenkradblockierung ist
nur nach Abziehen des Schlüssels von
der Startvorrichtung möglich, nachdem
die Startvorrichtung von "Zündung ein"
auf STOP gestellt wurde.
Deaktivierung
Das Lenkrad leicht bewegen und den
Schlüssel auf MAR drehen.
4) 5) 6) 7)
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Kundendienstnetz geprüft
werden.3)Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu vermeiden,
dass jemand unbeabsichtigt die
Bedienelemente betätigt. Nicht vergessen,
die Feststellbremse einzulegen. Lassen Sie
Kinder niemals unbeaufsichtigt im
Fahrzeug.
4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
5)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.
6)Vor dem Verlassen des Fahrzeugs
IMMER die Feststellbremse einlegen, die
Räder auslenken, an Steigungen den
ersten Gang und an Gefällen den
Rückwärtsgang einlegen. Bei den
Versionen mit Automatikgetriebe den
Schalthebel auf P (Parken) schieben, durch
drehen die Startvorrichtung auf STOP
stellen. An starken Gefällen die Räder mit
einem Keil oder einem Stein sichern. Wenn
Sie das Fahrzeug verlassen, immer alle
Türen mit dem Knopf auf dem Schlüssel
verriegeln.7)Um den Zündschlüssel bei Fahrzeugen
mit Automatikgetriebe (wo vorhanden)
abzuziehen, raten wir, den Schalthebel in
Position P zu stellen, dabei das
Bremspedal bei sicherem Stand
loszulassen und dann das Fahrzeug
auszuschalten.
14
KENNTNIS DES FAHRZEUGES

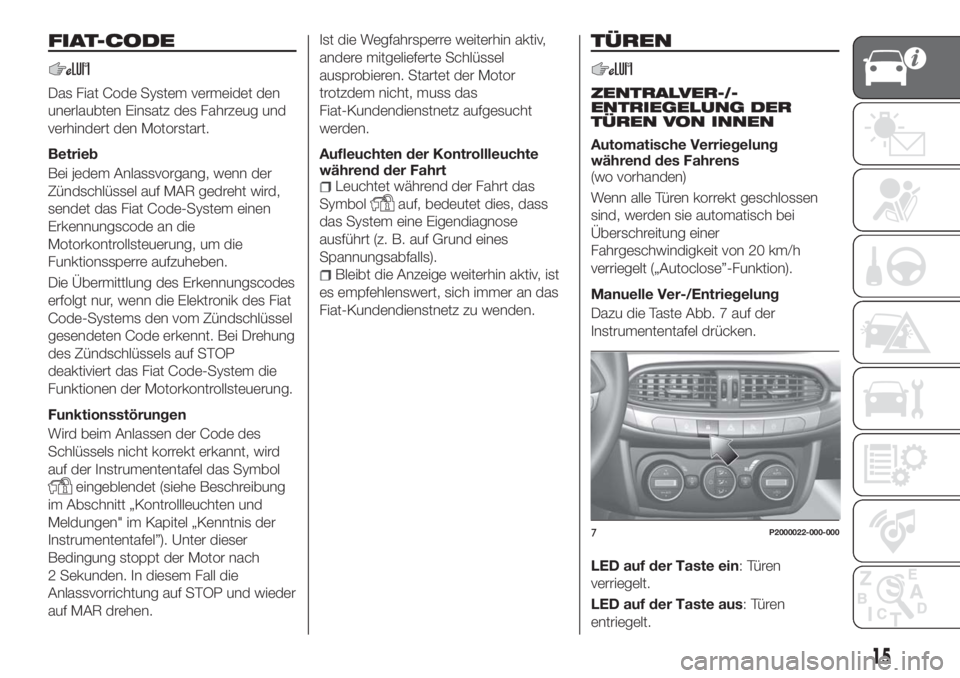

FIAT-CODE
Das Fiat Code System vermeidet den
unerlaubten Einsatz des Fahrzeug und
verhindert den Motorstart.
Betrieb
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Fiat Code-System einen
Erkennungscode an die
Motorkontrollsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn die Elektronik des Fiat
Code-Systems den vom Zündschlüssel
gesendeten Code erkennt. Bei Drehung
des Zündschlüssels auf STOP
deaktiviert das Fiat Code-System die
Funktionen der Motorkontrollsteuerung.
Funktionsstörungen
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird
auf der Instrumententafel das Symbol
eingeblendet (siehe Beschreibung
im Abschnitt „Kontrollleuchten und
Meldungen" im Kapitel „Kenntnis der
Instrumententafel”). Unter dieser
Bedingung stoppt der Motor nach
2 Sekunden. In diesem Fall die
Anlassvorrichtung auf STOP und wieder
auf MAR drehen.Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel
ausprobieren. Startet der Motor
trotzdem nicht, muss das
Fiat-Kundendienstnetz aufgesucht
werden.
Aufleuchten der Kontrollleuchte
während der Fahrt
Leuchtet während der Fahrt das
Symbol
auf, bedeutet dies, dass
das System eine Eigendiagnose
ausführt (z. B. auf Grund eines
Spannungsabfalls).
Bleibt die Anzeige weiterhin aktiv, ist
es empfehlenswert, sich immer an das
Fiat-Kundendienstnetz zu wenden.
TÜREN
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON INNEN
Automatische Verriegelung
während des Fahrens
(wo vorhanden)
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt („Autoclose”-Funktion).
Manuelle Ver-/Entriegelung
Dazu die Taste Abb. 7 auf der
Instrumententafel drücken.
LED auf der Taste ein: Türen
verriegelt.
LED auf der Taste aus: Türen
entriegelt.
7P2000022-000-000
15

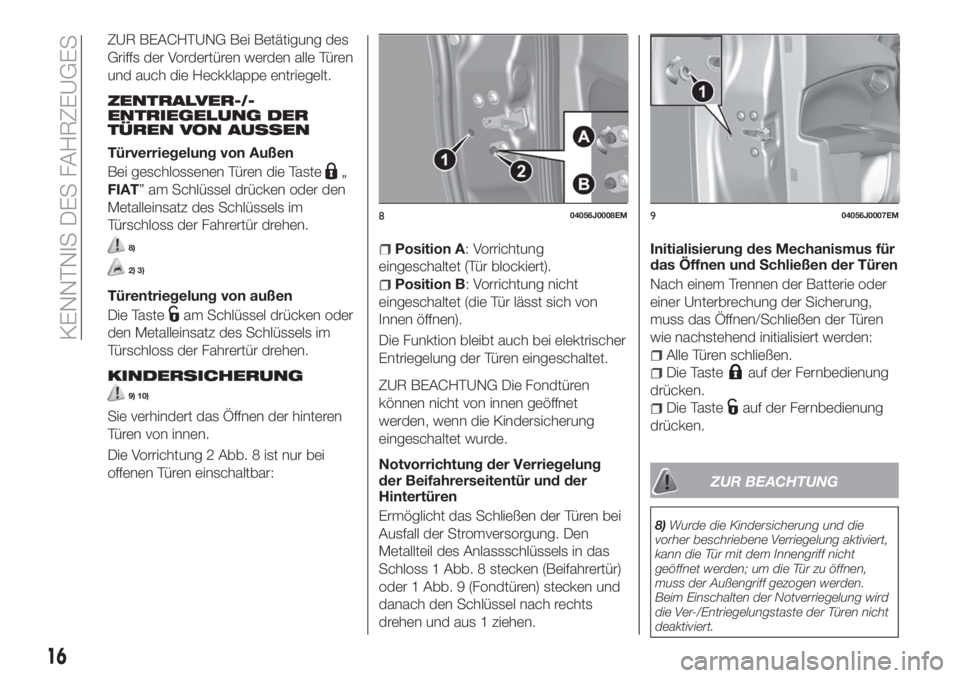

ZUR BEACHTUNG Bei Betätigung des
Griffs der Vordertüren werden alle Türen
und auch die Heckklappe entriegelt.
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON AUSSEN
Türverriegelung von Außen
Bei geschlossenen Türen die Taste
„
FIAT” am Schlüssel drücken oder den
Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
8)
2) 3)
Türentriegelung von außen
Die Taste
am Schlüssel drücken oder
den Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
KINDERSICHERUNG
9) 10)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung 2 Abb. 8 ist nur bei
offenen Türen einschaltbar:
Position A: Vorrichtung
eingeschaltet (Tür blockiert).
Position B: Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).
Die Funktion bleibt auch bei elektrischer
Entriegelung der Türen eingeschaltet.
ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.
Notvorrichtung der Verriegelung
der Beifahrerseitentür und der
Hintertüren
Ermöglicht das Schließen der Türen bei
Ausfall der Stromversorgung. Den
Metallteil des Anlassschlüssels in das
Schloss 1 Abb. 8 stecken (Beifahrertür)
oder 1 Abb. 9 (Fondtüren) stecken und
danach den Schlüssel nach rechts
drehen und aus 1 ziehen.Initialisierung des Mechanismus für
das Öffnen und Schließen der Türen
Nach einem Trennen der Batterie oder
einer Unterbrechung der Sicherung,
muss das Öffnen/Schließen der Türen
wie nachstehend initialisiert werden:
Alle Türen schließen.
Die Tasteauf der Fernbedienung
drücken.
Die Tasteauf der Fernbedienung
drücken.
ZUR BEACHTUNG
8)Wurde die Kindersicherung und die
vorher beschriebene Verriegelung aktiviert,
kann die Tür mit dem Innengriff nicht
geöffnet werden; um die Tür zu öffnen,
muss der Außengriff gezogen werden.
Beim Einschalten der Notverriegelung wird
die Ver-/Entriegelungstaste der Türen nicht
deaktiviert.
804056J0008EM904056J0007EM
16
KENNTNIS DES FAHRZEUGES

9)NIE Kinder unbeaufsichtigt im Fahrzeug
lassen und das Fahrzeug nie mit
entriegelten Türen an einem Kindern leicht
zugänglichen Ort stehen lassen. Dies
könnte zu schweren Verletzungen führen
oder sogar tödliche Folgen haben. Immer
darauf achten, dass Kinder nicht die
elektrische Feststellbremse betätigen, das
Bremspedal niedertreten oder den Hebel
des Automatikgetriebes (wo vorhanden)
verstellen.
10)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.
ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel bei sich haben und diesen nicht
im Wagen gelassen haben, bevor Sie die
Tür oder die Heckklappe schließen.
Nachdem die Tür von innen verschlossen
ist, können Sie den Schlüssel nur mit dem
Zweitschlüssel wieder erlangen.
3)Wurde die Kindersicherung und die
vorher beschriebene Verriegelung aktiviert,
kann die Tür mit dem Innengriff nicht
geöffnet werden; um die Tür zu öffnen,
muss der Außengriff gezogen werden.
Beim Einschalten der Notverriegelung wird
die Zentralverriegelung der Türen nicht
deaktiviert.

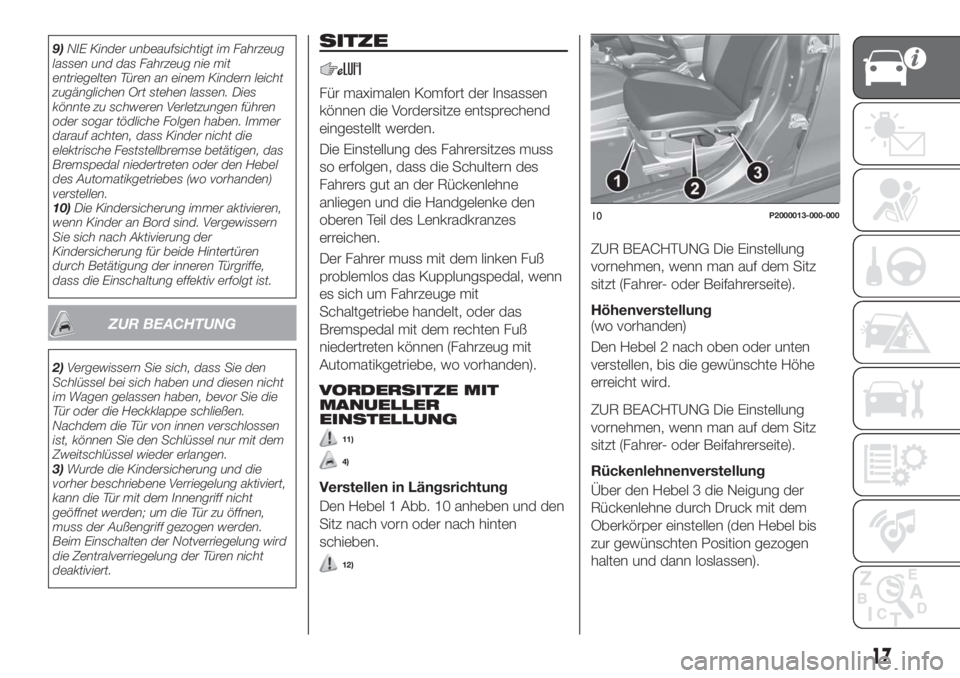

SITZE
Für maximalen Komfort der Insassen
können die Vordersitze entsprechend
eingestellt werden.
Die Einstellung des Fahrersitzes muss
so erfolgen, dass die Schultern des
Fahrers gut an der Rückenlehne
anliegen und die Handgelenke den
oberen Teil des Lenkradkranzes
erreichen.
Der Fahrer muss mit dem linken Fuß
problemlos das Kupplungspedal, wenn
es sich um Fahrzeuge mit
Schaltgetriebe handelt, oder das
Bremspedal mit dem rechten Fuß
niedertreten können (Fahrzeug mit
Automatikgetriebe, wo vorhanden).
VORDERSITZE MIT
MANUELLER
EINSTELLUNG
11)
4)
Verstellen in Längsrichtung
Den Hebel 1 Abb. 10 anheben und den
Sitz nach vorn oder nach hinten
schieben.
12)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Höhenverstellung
(wo vorhanden)
Den Hebel 2 nach oben oder unten
verstellen, bis die gewünschte Höhe
erreicht wird.
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Rückenlehnenverstellung
Über den Hebel 3 die Neigung der
Rückenlehne durch Druck mit dem
Oberkörper einstellen (den Hebel bis
zur gewünschten Position gezogen
halten und dann loslassen).
10P2000013-000-000
17

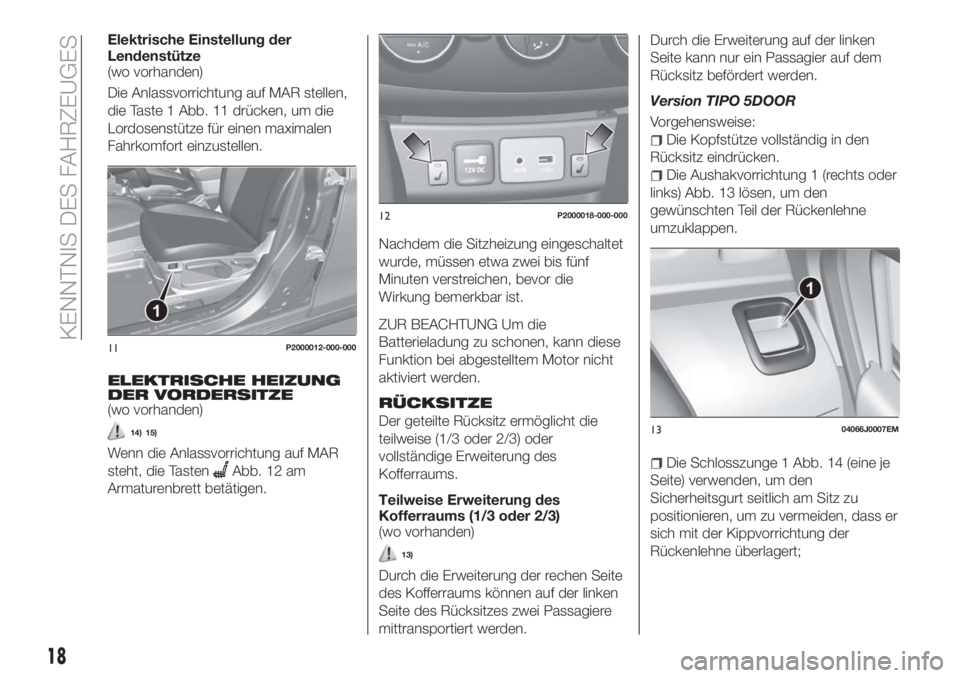

Elektrische Einstellung der
Lendenstütze
(wo vorhanden)
Die Anlassvorrichtung auf MAR stellen,
die Taste 1 Abb. 11 drücken, um die
Lordosenstütze für einen maximalen
Fahrkomfort einzustellen.
ELEKTRISCHE HEIZUNG
DER VORDERSITZE
(wo vorhanden)
14) 15)
Wenn die Anlassvorrichtung auf MAR
steht, die Tasten
Abb. 12 am
Armaturenbrett betätigen.Nachdem die Sitzheizung eingeschaltet
wurde, müssen etwa zwei bis fünf
Minuten verstreichen, bevor die
Wirkung bemerkbar ist.
ZUR BEACHTUNG Um die
Batterieladung zu schonen, kann diese
Funktion bei abgestelltem Motor nicht
aktiviert werden.
RÜCKSITZE
Der geteilte Rücksitz ermöglicht die
teilweise (1/3 oder 2/3) oder
vollständige Erweiterung des
Kofferraums.
Teilweise Erweiterung des
Kofferraums (1/3 oder 2/3)
(wo vorhanden)
13)
Durch die Erweiterung der rechen Seite
des Kofferraums können auf der linken
Seite des Rücksitzes zwei Passagiere
mittransportiert werden.Durch die Erweiterung auf der linken
Seite kann nur ein Passagier auf dem
Rücksitz befördert werden.
Version TIPO 5DOOR
Vorgehensweise:
Die Kopfstütze vollständig in den
Rücksitz eindrücken.
Die Aushakvorrichtung 1 (rechts oder
links) Abb. 13 lösen, um den
gewünschten Teil der Rückenlehne
umzuklappen.
Die Schlosszunge 1 Abb. 14 (eine je
Seite) verwenden, um den
Sicherheitsgurt seitlich am Sitz zu
positionieren, um zu vermeiden, dass er
sich mit der Kippvorrichtung der
Rückenlehne überlagert;
11P2000012-000-000
12P2000018-000-000
1304066J0007EM
18
KENNTNIS DES FAHRZEUGES
