INSTALLATION AF
BARNESTOL MED
SIKKERHEDSSELER

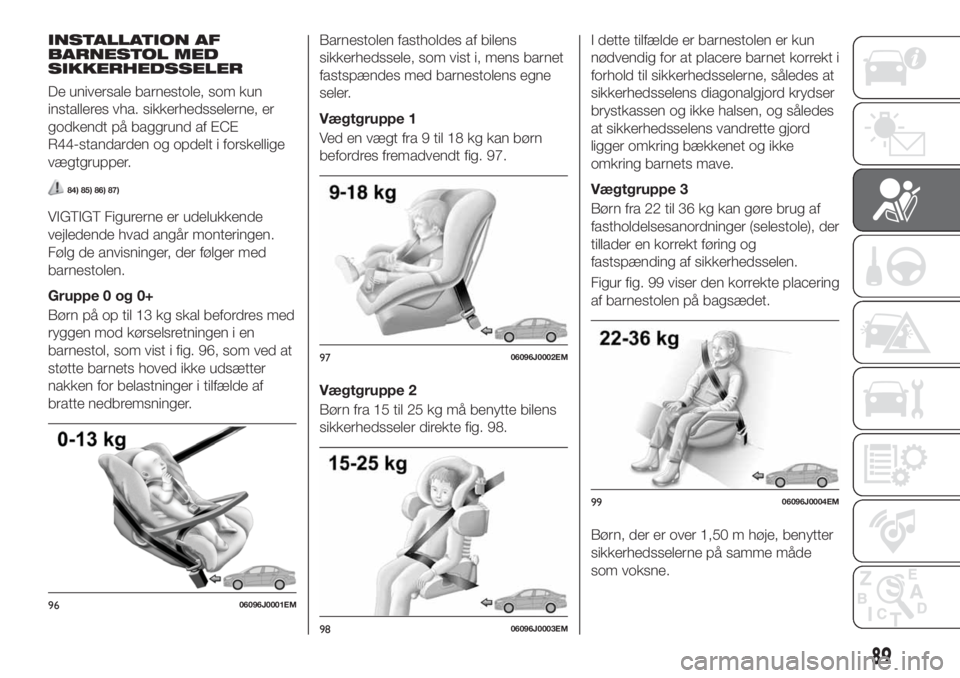

De universale barnestole, som kun
installeres vha. sikkerhedsselerne, er
godkendt på baggrund af ECE
R44-standarden og opdelt i forskellige
vægtgrupper.
84) 85) 86) 87)
VIGTIGT Figurerne er udelukkende
vejledende hvad angår monteringen.
Følg de anvisninger, der følger med
barnestolen.
Gruppe 0 og 0+
Børn på op til 13 kg skal befordres med
ryggen mod kørselsretningen i en
barnestol, som vist i fig. 96, som ved at
støtte barnets hoved ikke udsætter
nakken for belastninger i tilfælde af
bratte nedbremsninger.Barnestolen fastholdes af bilens
sikkerhedssele, som vist i, mens barnet
fastspændes med barnestolens egne
seler.
Vægtgruppe 1
Ved en vægt fra 9 til 18 kg kan børn
befordres fremadvendt fig. 97.
Vægtgruppe 2
Børn fra 15 til 25 kg må benytte bilens
sikkerhedsseler direkte fig. 98.I dette tilfælde er barnestolen er kun
nødvendig for at placere barnet korrekt i
forhold til sikkerhedsselerne, således at
sikkerhedsselens diagonalgjord krydser
brystkassen og ikke halsen, og således
at sikkerhedsselens vandrette gjord
ligger omkring bækkenet og ikke
omkring barnets mave.
Vægtgruppe 3
Børn fra 22 til 36 kg kan gøre brug af
fastholdelsesanordninger (selestole), der
tillader en korrekt føring og
fastspænding af sikkerhedsselen.
Figur fig. 99 viser den korrekte placering
af barnestolen på bagsædet.
Børn, der er over 1,50 m høje, benytter
sikkerhedsselerne på samme måde
som voksne.
9606096J0001EM
9706096J0002EM
9806096J0003EM
9906096J0004EM
89

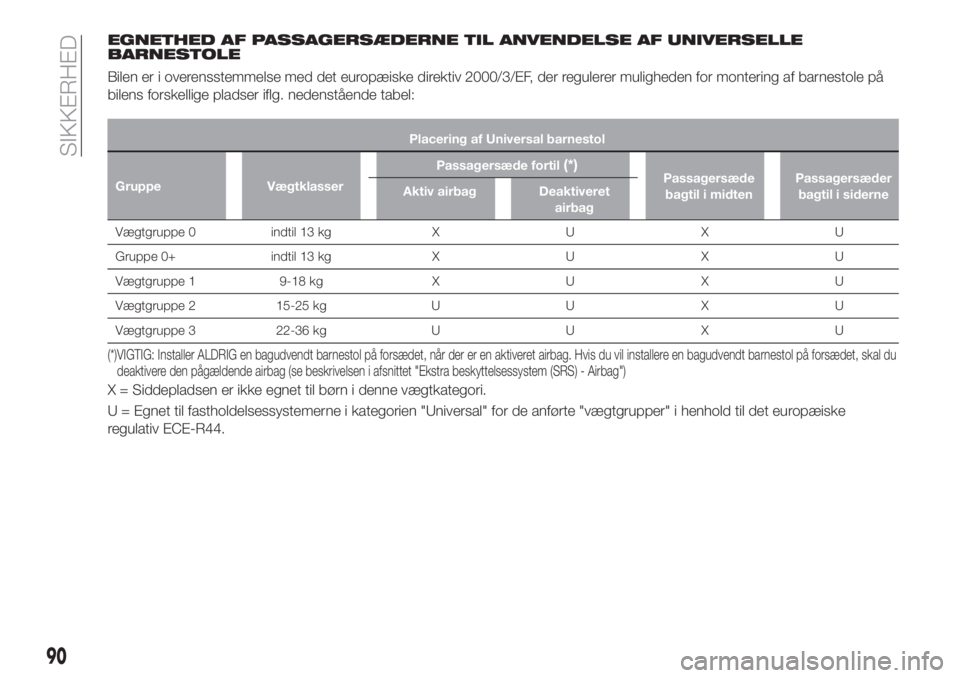

EGNETHED AF PASSAGERSÆDERNE TIL ANVENDELSE AF UNIVERSELLE
BARNESTOLE
Bilen er i overensstemmelse med det europæiske direktiv 2000/3/EF, der regulerer muligheden for montering af barnestole på
bilens forskellige pladser iflg. nedenstående tabel:
Placering af Universal barnestol
Gruppe VægtklasserPassagersæde fortil
(*)Passagersæde
bagtil i midtenPassagersæder
bagtil i siderne Aktiv airbag Deaktiveret
airbag
Vægtgruppe 0 indtil 13 kg X U X U
Gruppe 0+ indtil 13 kg X U X U
Vægtgruppe 1 9-18 kg X U X U
Vægtgruppe 2 15-25 kg U U X U
Vægtgruppe 3 22-36 kg U U X U
(*)VIGTIG: Installer ALDRIG en bagudvendt barnestol på forsædet, når der er en aktiveret airbag. Hvis du vil installere en bagudvendt barnestol på forsædet, skal du
deaktivere den pågældende airbag (se beskrivelsen i afsnittet "Ekstra beskyttelsessystem (SRS) - Airbag")
X = Siddepladsen er ikke egnet til børn i denne vægtkategori.
U = Egnet til fastholdelsessystemerne i kategorien "Universal" for de anførte "vægtgrupper" i henhold til det europæiske
regulativ ECE-R44.
90
SIKKERHED

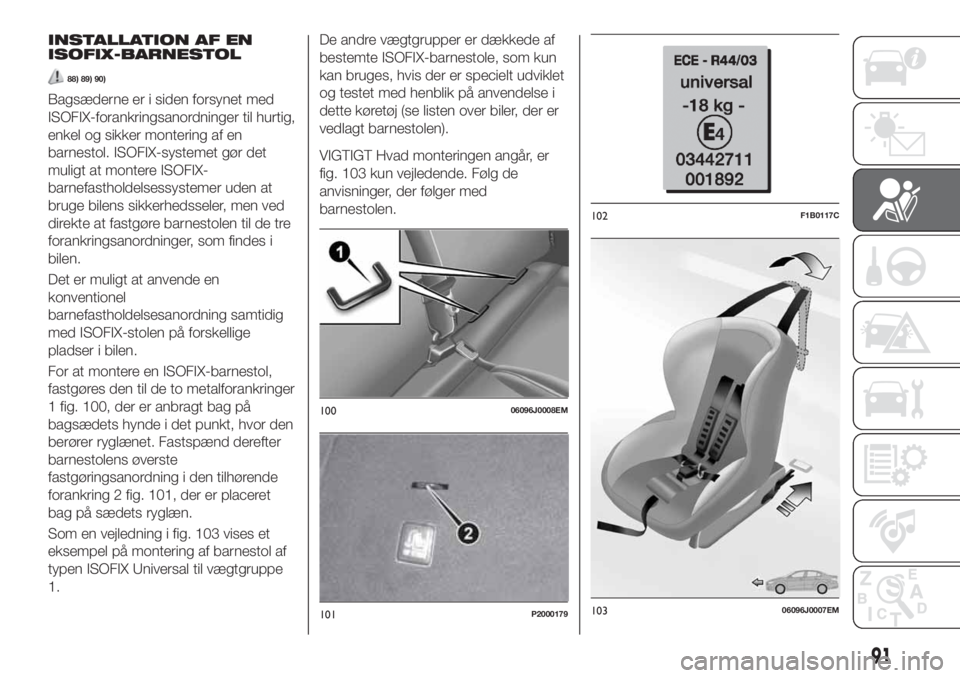

INSTALLATION AF EN
ISOFIX-BARNESTOL
88) 89) 90)
Bagsæderne er i siden forsynet med
ISOFIX-forankringsanordninger til hurtig,
enkel og sikker montering af en
barnestol. ISOFIX-systemet gør det
muligt at montere ISOFIX-
barnefastholdelsessystemer uden at
bruge bilens sikkerhedsseler, men ved
direkte at fastgøre barnestolen til de tre
forankringsanordninger, som findes i
bilen.
Det er muligt at anvende en
konventionel
barnefastholdelsesanordning samtidig
med ISOFIX-stolen på forskellige
pladser i bilen.
For at montere en ISOFIX-barnestol,
fastgøres den til de to metalforankringer
1 fig. 100, der er anbragt bag på
bagsædets hynde i det punkt, hvor den
berører ryglænet. Fastspænd derefter
barnestolens øverste
fastgøringsanordning i den tilhørende
forankring 2 fig. 101, der er placeret
bag på sædets ryglæn.
Som en vejledning i fig. 103 vises et
eksempel på montering af barnestol af
typen ISOFIX Universal til vægtgruppe
1.De andre vægtgrupper er dækkede af
bestemte ISOFIX-barnestole, som kun
kan bruges, hvis der er specielt udviklet
og testet med henblik på anvendelse i
dette køretøj (se listen over biler, der er
vedlagt barnestolen).
VIGTIGT Hvad monteringen angår, er
fig. 103 kun vejledende. Følg de
anvisninger, der følger med
barnestolen.
10006096J0008EM
101P2000179
102F1B0117C
10306096J0007EM
91

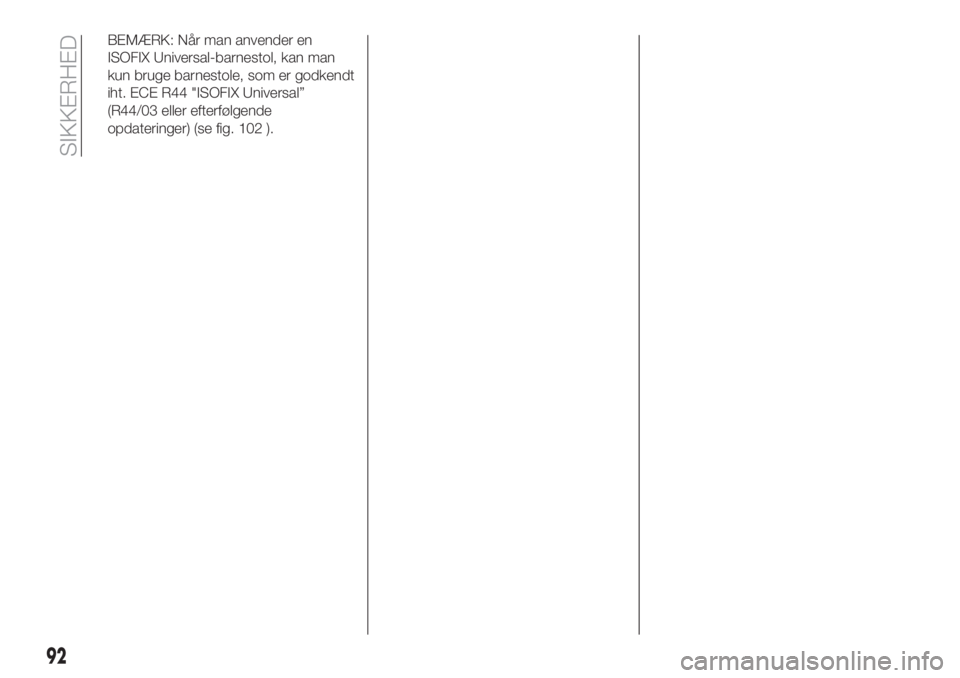

BEMÆRK: Når man anvender en
ISOFIX Universal-barnestol, kan man
kun bruge barnestole, som er godkendt
iht. ECE R44 "ISOFIX Universal”
(R44/03 eller efterfølgende
opdateringer) (se fig. 102 ).
92
SIKKERHED

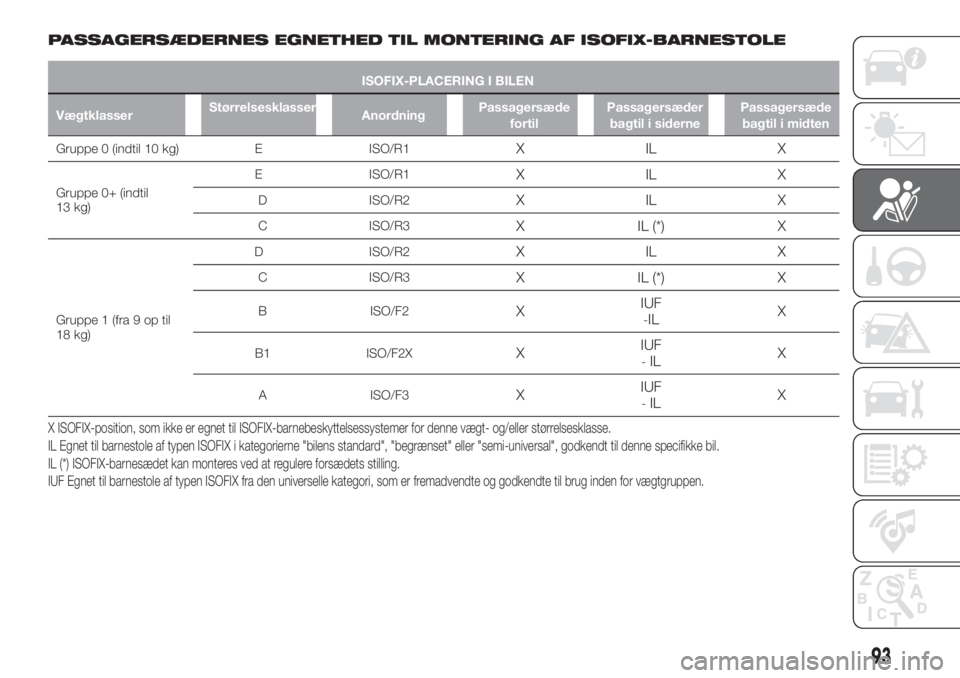

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
ISOFIX-PLACERING I BILEN
VægtklasserStørrelsesklasser
AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
Gruppe 0 (indtil 10 kg) E ISO/R1XILX
Gruppe 0+ (indtil
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 op til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-position, som ikke er egnet til ISOFIX-barnebeskyttelsessystemer for denne vægt- og/eller størrelsesklasse.
IL Egnet til barnestole af typen ISOFIX i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke bil.
IL (*) ISOFIX-barnesædet kan monteres ved at regulere forsædets stilling.
IUF Egnet til barnestole af typen ISOFIX fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtgruppen.
93

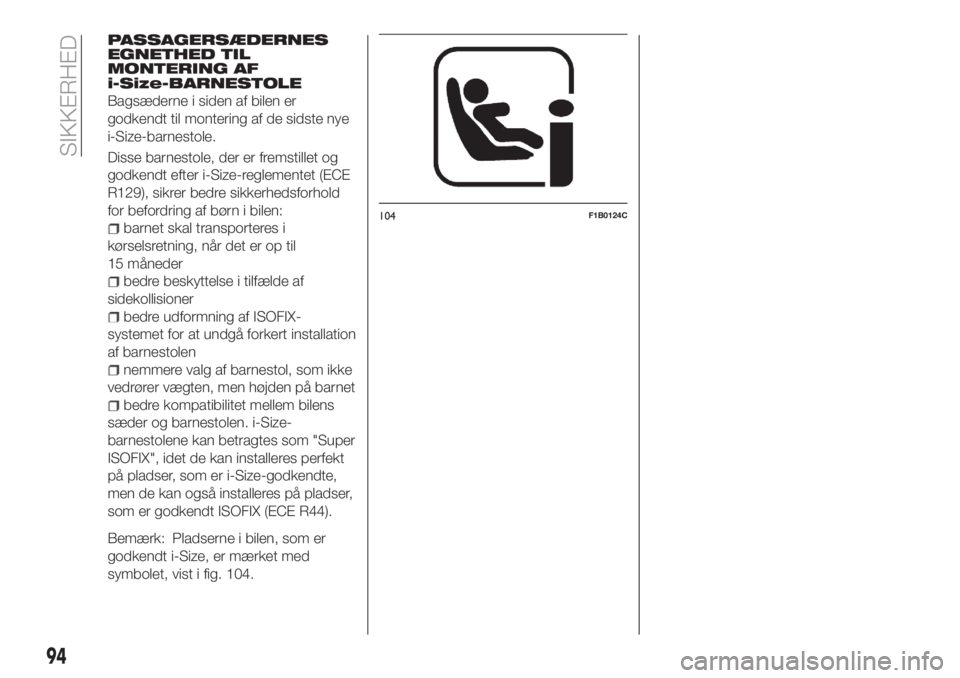

PASSAGERSÆDERNES
EGNETHED TIL
MONTERING AF
i-Size-BARNESTOLE
Bagsæderne i siden af bilen er
godkendt til montering af de sidste nye
i-Size-barnestole.
Disse barnestole, der er fremstillet og
godkendt efter i-Size-reglementet (ECE
R129), sikrer bedre sikkerhedsforhold
for befordring af børn i bilen:
barnet skal transporteres i
kørselsretning, når det er op til
15 måneder
bedre beskyttelse i tilfælde af
sidekollisioner
bedre udformning af ISOFIX-
systemet for at undgå forkert installation
af barnestolen
nemmere valg af barnestol, som ikke
vedrører vægten, men højden på barnet
bedre kompatibilitet mellem bilens
sæder og barnestolen. i-Size-
barnestolene kan betragtes som "Super
ISOFIX", idet de kan installeres perfekt
på pladser, som er i-Size-godkendte,
men de kan også installeres på pladser,
som er godkendt ISOFIX (ECE R44).
Bemærk: Pladserne i bilen, som er
godkendt i-Size, er mærket med
symbolet, vist i fig. 104.
104F1B0124C
94
SIKKERHED

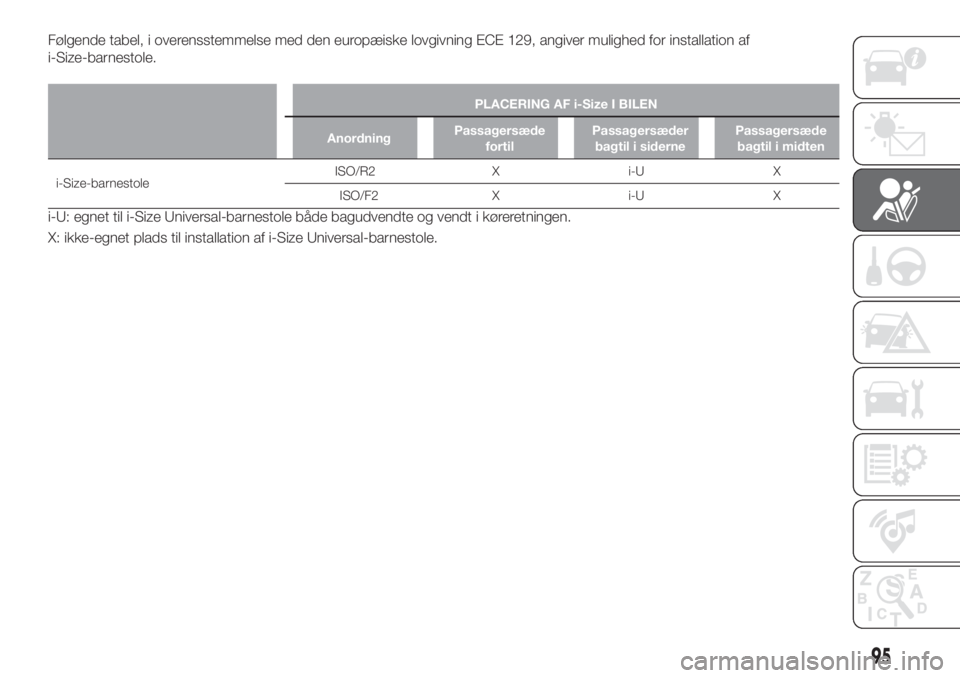

Følgende tabel, i overensstemmelse med den europæiske lovgivning ECE 129, angiver mulighed for installation af
i-Size-barnestole.
PLACERING AF i-Size I BILEN
AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
i-Size-barnestoleISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet til i-Size Universal-barnestole både bagudvendte og vendt i køreretningen.
X: ikke-egnet plads til installation af i-Size Universal-barnestole.
95

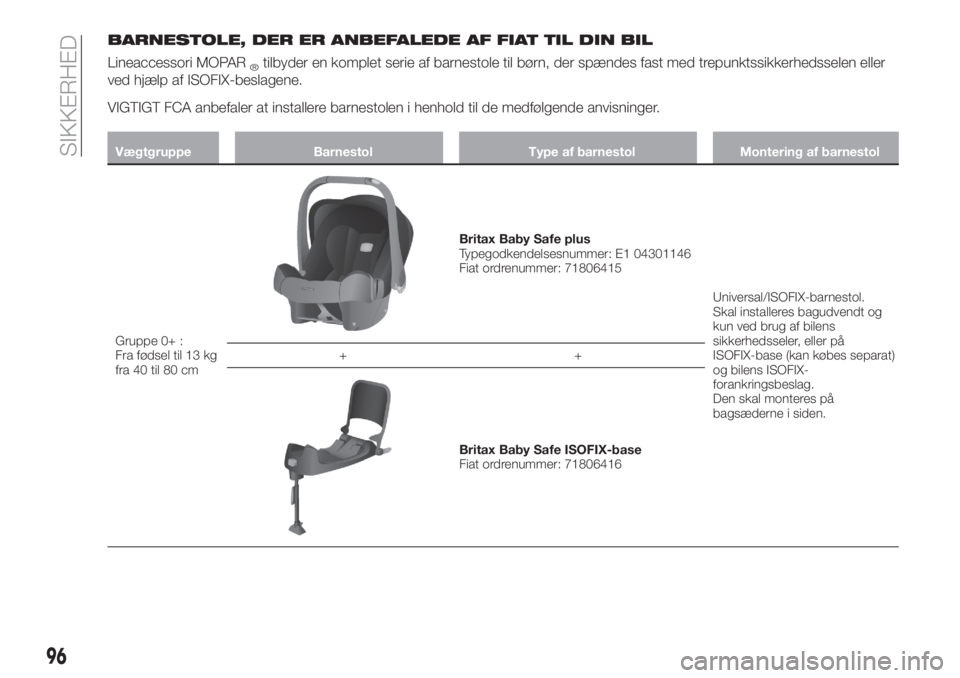

BARNESTOLE, DER ER ANBEFALEDE AF FIAT TIL DIN BIL
Lineaccessori MOPAR®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.

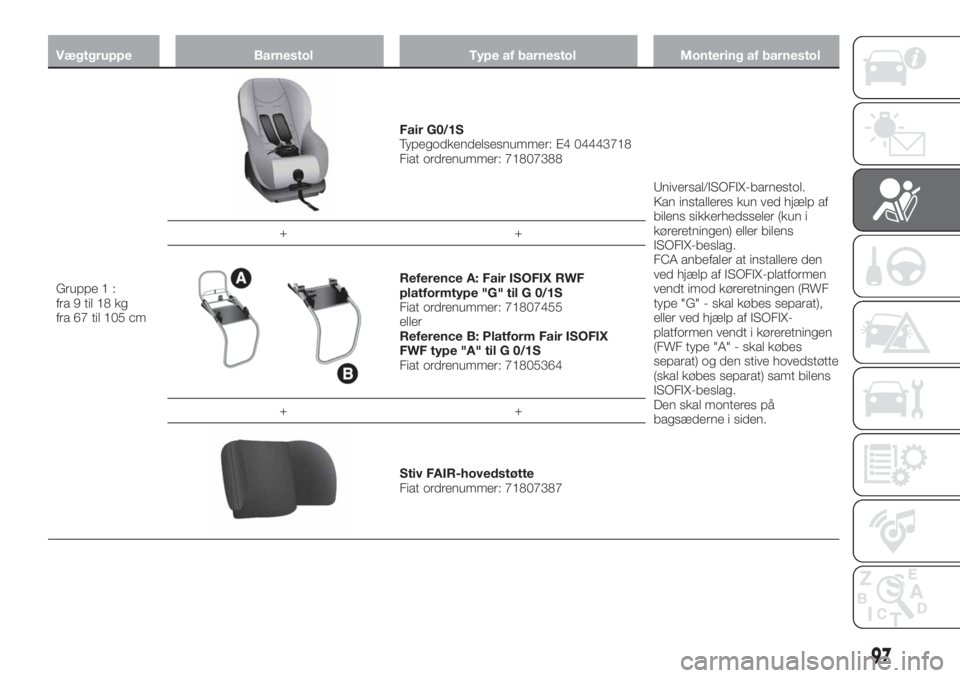

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+ :
Fra fødsel til 13 kg
fra 40 til 80 cm
Britax Baby Safe plus
Typegodkendelsesnummer: E1 04301146
Fiat ordrenummer: 71806415
Universal/ISOFIX-barnestol.
Skal installeres bagudvendt og
kun ved brug af bilens
sikkerhedsseler, eller på
ISOFIX-base (kan købes separat)
og bilens ISOFIX-
forankringsbeslag.
Den skal monteres på
bagsæderne i siden. ++
Britax Baby Safe ISOFIX-base
Fiat ordrenummer: 71806416
96
SIKKERHED

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 1 :
fra 9 til 18 kg
fra 67 til 105 cm
Fair G0/1S
Typegodkendelsesnummer: E4 04443718
Fiat ordrenummer: 71807388
Universal/ISOFIX-barnestol.
Kan installeres kun ved hjælp af
bilens sikkerhedsseler (kun i
køreretningen) eller bilens
ISOFIX-beslag.
FCA anbefaler at installere den
ved hjælp af ISOFIX-platformen
vendt imod køreretningen (RWF
type "G" - skal købes separat),
eller ved hjælp af ISOFIX-
platformen vendt i køreretningen
(FWF type "A" - skal købes
separat) og den stive hovedstøtte
(skal købes separat) samt bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden. ++
Reference A: Fair ISOFIX RWF
platformtype "G" til G 0/1S
Fiat ordrenummer: 71807455
eller
Reference B: Platform Fair ISOFIX
FWF type "A" til G 0/1S
Fiat ordrenummer: 71805364
++
Stiv FAIR-hovedstøtte
Fiat ordrenummer: 71807387
97

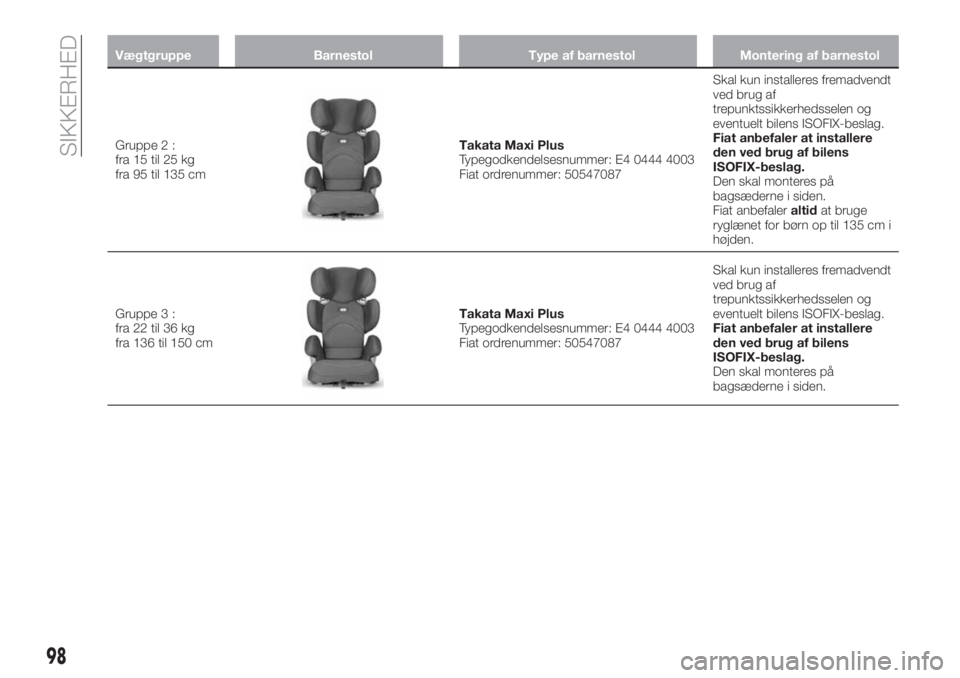

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 2 :
fra 15 til 25 kg
fra 95 til 135 cmTakata Maxi Plus
Typegodkendelsesnummer: E4 0444 4003
Fiat ordrenummer: 50547087Skal kun installeres fremadvendt
ved brug af
trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.
Fiat anbefaler at installere
den ved brug af bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden.
Fiat anbefaleraltidat bruge
ryglænet for børn op til 135 cm i
højden.
Gruppe 3 :
fra 22 til 36 kg
fra 136 til 150 cm
Takata Maxi Plus
Typegodkendelsesnummer: E4 0444 4003
Fiat ordrenummer: 50547087Skal kun installeres fremadvendt
ved brug af
trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.
Fiat anbefaler at installere
den ved brug af bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden.
